Caractéristiques techniques	Scie circulaire, puissance 1500 W, diamètre de lame 185 mm, vitesse à vide 5000 tr/min
Utilisation	Idéale pour la découpe de bois, panneaux, et matériaux similaires
Maintenance et réparation	Nettoyer régulièrement la lame, vérifier l'état des câbles et des connecteurs
Sécurité	Utiliser des lunettes de protection, des gants et respecter les consignes de sécurité
Informations générales	Poids 4,5 kg, garantie 2 ans, accessoires inclus : lame, guide parallèle

FOIRE AUX QUESTIONS - POWX07588 PowerPlus

Comment assembler la scie PowerPlus POWX07588 ?

Référez-vous au manuel d'utilisation fourni avec le produit pour les instructions d'assemblage détaillées. Assurez-vous que toutes les pièces sont présentes avant de commencer.

Comment changer la lame de la scie ?

Pour changer la lame, débranchez la scie, puis utilisez la clé fournie pour desserrer la vis de fixation de la lame. Retirez l'ancienne lame et installez la nouvelle en veillant à bien la fixer.

Quel type de lame dois-je utiliser avec la scie PowerPlus POWX07588 ?

Utilisez une lame compatible avec les scies de type similaire, généralement des lames de 200 mm de diamètre pour les coupes bois. Consultez le manuel pour des recommandations spécifiques.

Comment régler la profondeur de coupe ?

La profondeur de coupe peut être ajustée à l'aide du levier de réglage situé sur le côté de la scie. Déverrouillez le levier, ajustez la profondeur souhaitée, puis verrouillez à nouveau le levier.

Que faire si la scie ne démarre pas ?

Vérifiez que la scie est correctement branchée et que le câble d'alimentation n'est pas endommagé. Assurez-vous également que le bouton de sécurité est en position 'ON'.

Comment entretenir ma scie PowerPlus POWX07588 ?

Pour un bon entretien, nettoyez régulièrement la scie après utilisation, vérifiez les lames pour tout signe d'usure et lubrifiez les pièces mobiles si nécessaire.

La scie fait du bruit lors de l'utilisation, est-ce normal ?

Un certain niveau de bruit est normal lors de l'utilisation de la scie. Cependant, si le bruit est inhabituel ou excessif, vérifiez que la lame est correctement installée et qu'il n'y a pas d'obstructions.

Où puis-je trouver des pièces de rechange pour ma scie ?

Les pièces de rechange peuvent être commandées auprès du service client de PowerPlus ou dans des magasins spécialisés en outils et équipements de bricolage.

MODE D'EMPLOI POWX07588 PowerPlus

NL · FR · EN · DE · ES · IT · PT · NO · DA · SV · FI · EL · HR · SR · CS · SK · RO · PL · HU · RU · BG POWX07588NL NEDERLANDS VERTAALDE VERSIE VAN DE ORIGINELE HANDLEIDING FR FRANÇAIS TRADUCTION DU MODE D’EMPLOI D’ORIGINE

5.4 Précautions de manipulation et d’utilisation d’outils électriques ........................ 5

9.1 Vérifiez votre outil avant de commencer ! ............................................................. 9

9.2 L’interrupteur marche/arrêt .................................................................................... 9

9.3 La pièce à ouvrager s’arrête ................................................................................... 9

9.3.1 La butée d’angle à onglet (Fig. 10) ............................................................................ 9

9.5.1 Sciage dans le sens de la longueur ......................................................................... 11

9.5.2 Sciage dans le sens de la largeur ........................................................................... 11

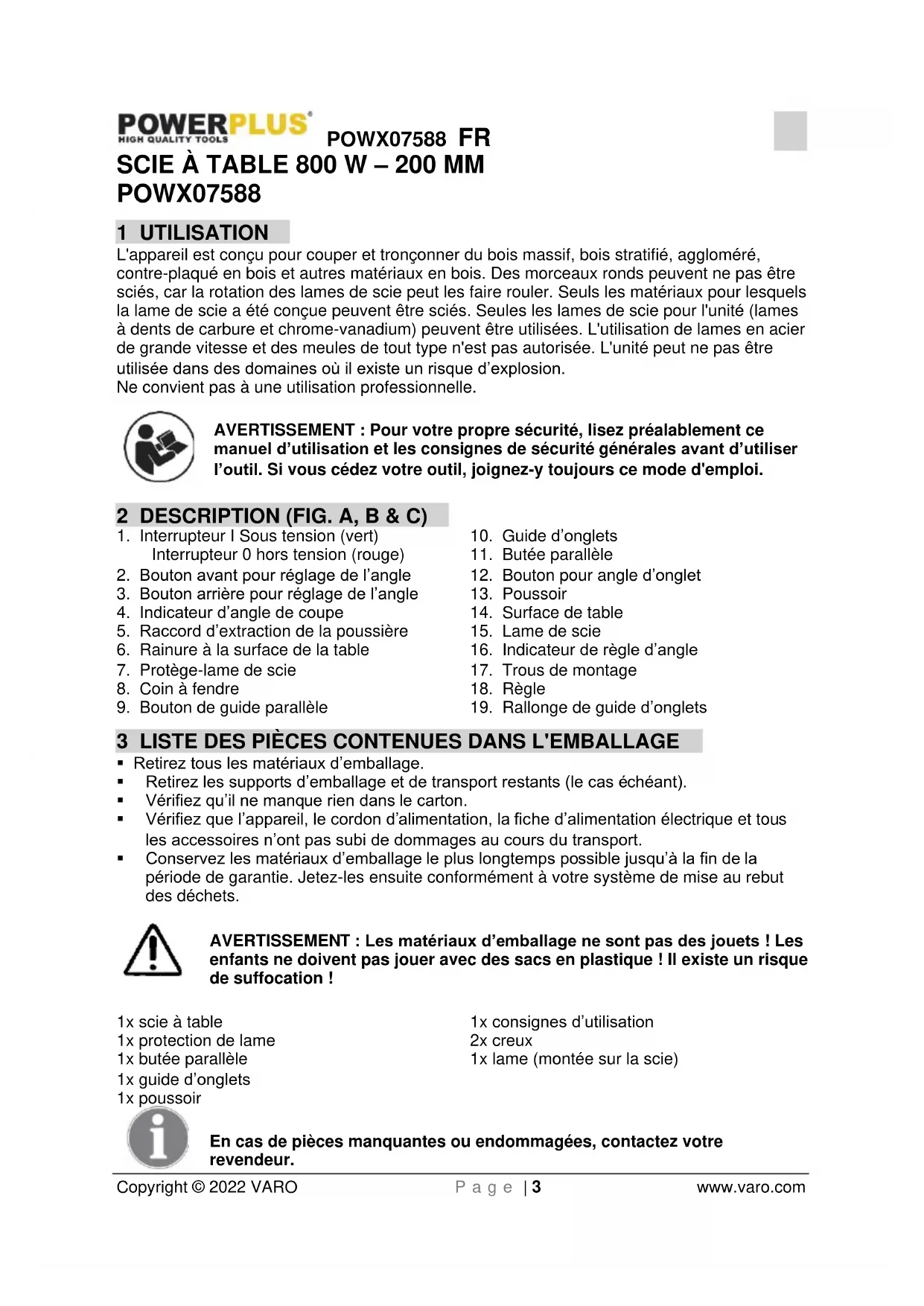

POWX07588 1 UTILISATION L'appareil est conçu pour couper et tronçonner du bois massif, bois stratifié, aggloméré, contre-plaqué en bois et autres matériaux en bois. Des morceaux ronds peuvent ne pas être sciés, car la rotation des lames de scie peut les faire rouler. Seuls les matériaux pour lesquels la lame de scie a été conçue peuvent être sciés. Seules les lames de scie pour l'unité (lames à dents de carbure et chrome-vanadium) peuvent être utilisées. L'utilisation de lames en acier de grande vitesse et des meules de tout type n'est pas autorisée. L'unité peut ne pas être utilisée dans des domaines où il existe un risque d’explosion. Ne convient pas à une utilisation professionnelle.

AVERTISSEMENT : Pour votre propre sécurité, lisez préalablement ce

manuel d’utilisation et les consignes de sécurité générales avant d’utiliser l’outil. Si vous cédez votre outil, joignez-y toujours ce mode d'emploi. 2 DESCRIPTION (FIG. A, B & C)

1. Interrupteur I Sous tension (vert)

Interrupteur 0 hors tension (rouge)

2. Bouton avant pour réglage de l’angle

3. Bouton arrière pour réglage de l’angle

4. Indicateur d’angle de coupe

5. Raccord d’extraction de la poussière

6. Rainure à la surface de la table

7. Protège-lame de scie

9. Bouton de guide parallèle

12. Bouton pour angle d’onglet

16. Indicateur de règle d’angle

17. Trous de montage

• Retirez tous les matériaux d’emballage.

• Retirez les supports d’emballage et de transport restants (le cas échéant).

• Vérifiez qu’il ne manque rien dans le carton.

• Vérifiez que l’appareil, le cordon d’alimentation, la fiche d’alimentation électrique et tous les accessoires n’ont pas subi de dommages au cours du transport.

• Conservez les matériaux d’emballage le plus longtemps possible jusqu’à la fin de la période de garantie. Jetez-les ensuite conformément à votre système de mise au rebut des déchets.

AVERTISSEMENT : Les matériaux d’emballage ne sont pas des jouets ! Les

enfants ne doivent pas jouer avec des sacs en plastique ! Il existe un risque de suffocation ! 1x scie à table 1x protection de lame 1x butée parallèle 1x guide d’onglets 1x poussoir 1x consignes d’utilisation 2x creux 1x lame (montée sur la scie) En cas de pièces manquantes ou endommagées, contactez votre revendeur.POWX07588 FR Copyright © 2022 VARO P a g e | 4 www.varo.com 4 PICTOGRAMMES Les symboles suivants sont utilisés dans ce mode d’emploi et/ou sur la machine :

Risque de lésion corporelle ou de dégâts matériels.

Lisez le manuel avant utilisation.

CE Conformément aux normes Européennes d’application en matière de sécurité.

Portez des protège-oreilles.

Portez une protection oculaire.

Ne pas approcher les mains des lames, ne pas toucher les lames au démarrage de l’appareil ni lors de son utilisation.

En cas de formation de poussière, portez un masque de protection respiratoire.

Machine de la classe II – Double isolation – vous n’avez pas besoin d’une prise avec mise à terre. 5 CONSIGNES DE SÉCURITÉ GÉNÉRALES Attention, tous les avertissements de sécurité et toutes les consignes doivent être consultés ! Un non-respect des consignes et avertissements suivants peut entraîner des décharges électriques, des incendies et/ou des blessures graves. Conservez tous les avertissements et instructions pour une consultation ultérieure. La notion d'"outil électrique" utilisée ci-après fait référence à un outil électrique connecté au réseau électrique (avec câble secteur) ou à un outil électrique alimenté par batterie (sans fil).

• Maintenez la propreté et un éclairage correct dans votre espace de travail. Désordre et manque de lumière peuvent donner lieu à des accidents.

• N’utilisez pas les outils électriques dans un environnement présentant un risque d’explosion et contenant des liquides, gaz ou poussières inflammables. Les outils électriques produisent des étincelles susceptibles de provoquer l’embrasement de la poussière ou des vapeurs.

• Maintenez les enfants et les tierces personnes à l’écart lorsque vous utilisez l’outil électrique. Vous risquez de perdre le contrôle de l’appareil en cas de distraction.

5.2 Sécurité électrique

La tension d’alimentation doit correspondre à celle indiquée sur l’étiquette des caractéristiques.

• La fiche de raccordement des outils électriques doit être adaptée à la prise. La fiche secteur ne peut en aucun cas être modifiée. N'utilisez pas d'adaptateur en même temps que des outils électriques mis à la terre. Des fiches secteur non modifiées et des prises adaptées réduisent le risque de décharge électrique.

• Évitez tout contact corporel avec des surfaces mises à la terre telles que robinets, chauffages, cuisinières électriques et réfrigérateurs. Le risque de décharge électrique augmente lorsque votre corps est mis à la terre.

• Tenez les outils électriques à l'écart de la pluie ou de l'humidité. La pénétration d'eau dans un appareil électrique augmente le risque de décharge.POWX07588 FR Copyright © 2022 VARO P a g e | 5 www.varo.com

• N'utilisez pas le câble secteur pour porter ou suspendre l’outil électrique ou encore pour retirer la fiche secteur de la prise. Tenez le câble secteur à l'écart de la chaleur, de l'huile, des bords coupants ou des pièces mobiles de l'appareil. Des câbles secteurs endommagés ou emmêlés augmentent le risque de décharge électrique.

• Lorsque vous utilisez un outil électrique à l'air libre, n’employez que des rallonges autorisées dans le cadre d'un usage extérieur. L'usage d'une rallonge convenant à une utilisation extérieure réduit le risque de décharge électrique.

• Si vous êtes obligé d’utiliser des outils électriques dans un local humide, utilisez une alimentation électrique protégée par un dispositif à courant résiduel (RCD). L’utilisation d’un RCD réduit le risque de décharge.

5.3 Sécurité des personnes

• Soyez attentif. Faites attention à ce que vous faites et utilisez toujours un outil électrique avec précaution. N'utilisez pas un outil électrique lorsque vous êtes fatigué ou sous l'influence de la drogue, de l'alcool ou de médicaments. Un moment d'inattention durant l'utilisation d’outils électriques peut engendrer des blessures graves.

• Portez un équipement de protection individuelle ainsi que des lunettes de protection en toutes circonstances. Le port d'un équipement de protection individuelle tel que masque anti-poussière, chaussures de sécurité antidérapantes, casque de protection ou protections acoustiques, selon l'usage de l'outil électrique, réduit le risque des blessures.

• Évitez toute mise en marche impromptue. Assurez-vous que le commutateur se trouve en position éteinte avant de brancher la fiche secteur dans la prise. Un risque d'accident existe si votre doigt se trouve sur le commutateur de l’outil électrique lorsque vous portez celui-ci ou lorsque vous le raccordez au secteur en position allumée.

• Retirez les outils de réglage ou les clés de serrage avant de mettre l’outil électrique en circuit. Un outil ou une clé se trouvant dans une partie rotative de l’outil électrique est susceptible de provoquer des blessures.

• Ne vous penchez pas trop. Veillez à conserver une position sûre et maintenez votre équilibre à tout moment. Cela vous permettra de mieux contrôler l’outil électrique dans les situations inattendues.

• Portez des vêtements appropriés. Ne portez pas de vêtements larges ni de bijoux. Maintenez les cheveux, vêtements et gants à l'écart des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent être happés par les parties mobiles.

• Si des dispositifs d'aspiration et de réception de la poussière sont montés, assurez-vous que ceux-ci sont raccordés et correctement employés. L'utilisation de ces dispositifs réduit les risques inhérents à la poussière.

5.4 Précautions de manipulation et d’utilisation d’outils électriques

• Ne surchargez pas l’outil électrique. Utilisez l’outil électrique adapté à votre travail. Un outil électrique adapté vous permettra d'effectuer un travail plus efficace et plus sûr dans le champ d'application concerné.

• N'utilisez aucun outil électrique dont le commutateur est défectueux. Un outil électrique ne pouvant plus être allumé ou éteint est dangereux et doit être réparé.

• Retirez la fiche secteur de la prise avant de procéder à des réglages, de remplacer des accessoires ou de ranger l’outil électrique. Cette mesure de précaution empêche la mise en marche impromptue de l’outil électrique.

• Conservez les outils électriques inutilisés hors d’atteinte des enfants. Ne laissez pas des personnes ne connaissant pas l'appareil ou n'ayant pas pris connaissance de ces instructions utiliser l'appareil. Les outils électriques sont dangereux lorsqu'ils sont utilisés par des personnes inexpérimentées.

• Entretenez l'appareil avec soin. Contrôlez qu’aucune pièce mobile de l'appareil n’est décentrée ou grippée, qu’aucune pièce n'est cassée ou endommagée au point d'entraver le fonctionnement de l'appareil. Faites réparer les pièces endommagées avant d'utiliser l'appareil. De nombreux accidents sont dus à un entretien défaillant des outils électriques.POWX07588 FR Copyright © 2022 VARO P a g e | 6 www.varo.com

• Maintenez la propreté et l'affûtage des outils tranchants. Des outils tranchants entretenus avec soin, équipés de lames affûtées, se bloquent moins souvent et sont plus faciles à diriger.

• Utilisez l’outil électrique, les accessoires, les outils rapportés ou autres en respectant ces instructions et de la manière prescrite pour le type d’outil électrique concerné. Tenez compte des conditions d’emploi et du travail à accomplir. L'utilisation d'outils électriques à des fins autres que les applications prévues peut aboutir à des situations dangereuses.

• Ne faites réparer votre outil électrique que par du personnel qualifié, au moyen de pièces de rechange d’origine uniquement, de manière à préserver la sécurité de l'appareil.

6 CONSIGNES DE SÉCURITÉ SUPPLÉMENTAIRES

• Lors de l’utilisation de lames de scie avec des dents en métal dur (pointes en carbure), il est conseillé d’utiliser des lames présentant un angle de coupe négatif ou légèrement positif. N’utilisez aucune lame de scie à dents pour coupe profonde. Ces dernières peuvent accrocher la protection.

• Attention : assemblez avec soin toutes les pièces avant de commencer à travailler. Suivez la procédure indiquée.

• Serrez toujours ou appuyez fermement la pièce à travailler contre le guide de scie, avant de commencer à travailler. Il est préférable d’utiliser tous les dispositifs de serrage possibles plutôt que vos mains.

• Important : si vous tenez la pièce à travailler à la main pour réaliser la coupe, conservez une distance minimale de 100 mm par rapport à la lame de scie.

• Appuyez toujours la pièce à travailler contre la table.

• Maintenez la lame de scie affûtée et vérifiez régulièrement qu’elle tourne librement sans vibrations anormales. Remplacez la lame de scie si nécessaire.

• Laissez la scie tourner librement jusqu’à ce qu’elle atteigne le nombre maximal de tours, avant de commencer à travailler.

• Réalisez l’entretien des entrées d’air à l’arrière et dans le bas de la scie à table, ainsi que l’entretien du moteur électrique pour une durée de vie prolongée. Les accumulations de sciure doivent être éliminées.

• Verrouillez toujours les différents dispositifs de réglage d’angle avant de commencer à travailler.

• Achetez uniquement des lames de scie adaptées pouvant atteindre au moins 6 000 tours par minute.

• Utilisez uniquement la lame de scie appropriée. Les lames de scie trop petites ou trop grandes sont extrêmement dangereuses.

• Inspectez régulièrement la lame de scie pour détecter la présence de défauts éventuels. Remplacez la lame de scie si nécessaire.

• Graissez la lame de scie neuve et nettoyez les brides avant de monter la lame neuve. Assemblez ensuite la lame dans le bon sens et tirez fermement les brides à l’aide du boulon central.

• Utilisez uniquement des brides d’origine. Tous les autres types ne sont pas adaptés.

• Ne travaillez jamais sans la protection de la lame de scie.

• La pièce mobile de la protection ne doit également pas être déposée.

• Ne graissez jamais la lame de scie alors qu’elle tourne.

• Gardez toujours vos mains en dehors du parcours des lames de scie.

• Ne saisissez jamais la pièce à travailler avec les mains le long de la lame de scie ou derrière elle.

• Vérifiez que la pièce à travailler ne touche jamais la lame de scie avant la mise sous tension de la machine.

• Ne sciez jamais du métal ou de la pierre avec cette machine.

• Utilisez des dispositifs pour soutenir les pièces longues.POWX07588 FR Copyright © 2022 VARO P a g e | 7 www.varo.com

• N’utilisez jamais la machine dans un environnement dangereux, présentant des gaz ou des fluides inflammables.

• Ne laissez jamais la machine sans surveillance sans d’abord la débrancher du secteur.

• Si vous entendez des bruits anormaux, essayez de trouver d’où ils proviennent ou confiez la machine à un installateur ou un réparateur reconnu.

• Si une pièce est cassée ou endommagée, remplacez-la ou réparez-la immédiatement.

• Ne restez jamais sur le parcours d’une lame de scie, restez plutôt à gauche ou à droite de la table d’appui.

• Vos mains doivent être placées à côté du parcours de la lame de scie.

• Utilisez toujours le poussoir plutôt que vos mains pour pousser le bois sur la scie.

• Placez toujours le bois devant la table d’appui, puis poussez-le vers la scie.

• Pour la coupe d’onglet uniquement, le guide réglable doit être utilisé et la butée parallèle doit être déposée.

• N’utilisez jamais la butée parallèle comme une mesure linéaire pour couper des poutres.

• Si la lame de scie est bloquée : mettez d’abord la machine hors tension avant de vous occuper de la panne.

• Évitez que les pièces à travailler rebondissent vers vous en prenant les mesures suivantes :

i. Utilisez toujours des lames de scie affûtées.

ii. Ne sciez pas des pièces à travailler trop petites.

iii. Ne relâchez pas la pièce à travailler avant qu’elle ait

complètement traversé la scie.

iv. Placez toujours le guide parallèlement à la lame de scie.

v. Ne déposez jamais la protection de la scie.

• Avant de continuer à scier, vérifiez que vous êtes bien en équilibre sur vos pieds et que vos mains sont dans la position requise.

• N’utilisez jamais de solvants pour nettoyer la machine. Utilisez uniquement un linge humide pour nettoyer.

• N’utilisez pas de lames de scie endommagées ou déformées.

• Remplacez la table amovible lorsqu’elle est usée.

• Utilisez uniquement les lames de scie, spécifiées par le fabricant, conçues pour couper le bois ou des matériaux similaires conformément à la norme EN847-1.

• Sélectionnez bien la lame de scie en fonction du matériau à couper.

• Raccordez un dispositif de récupération de la poussière à la scie à table lorsque vous sciez.

• Utilisez un coin à fendre en le réglant correctement.

• Utilisez une protection supérieure de lame de scie en la réglant correctement.

• Faites attention lors d’un rainurage.

Le coin à fendre (8) empêche la pièce à ouvrager d'être surprise par les dents ascendantes et d'être projetée contre l’utilisateur. Il doit rester en place au cours de l’utilisation.

7.2 Protège-lame de scie

Le protège-lame de scie (7) protège l'utilisateur contre un contact accidentel avec la lame de la scie et contre la projection d’éclats. Il doit toujours rester en place au cours de l’utilisation.

Le poussoir (13) sert de prolongement de la main et protège l'utilisateur contre un contact accidentel avec la lame de scie. Le poussoir doit toujours être utilisé lorsque l'écart entre la butée et la lame est inférieur à 120 mm.POWX07588 FR Copyright © 2022 VARO P a g e | 8 www.varo.com

8 DÉBALLAGE ET ASSEMBLAGE

Déballez l’unité et assurez-vous que toutes les pièces sont bien là. Remarque : Si l’une des pièces manque ou est endommagée, contactez le revendeur. Avant toute opération sur la machine, débranchez la fiche de la prise secteur.

8.1 Montage/dépose de la protection de lame de scie (Fig. 1-2)

• Desserrez le bouton (33) le plus possible jusqu’à ce que le bouton (33) touche l’écrou (34), comme illustré sur la figure B. Attention : ne réglez pas l’écrou (34).

• Poussez le boulon de carrosserie (35) le plus possible dans la protection de la lame de scie (7) afin que le profil carré du boulon de carrosserie (35) fasse saillie de la protection de lame de scie (7).

• Montez la protection de lame de scie (7) en insérant le boulon de carrosserie (35) dans l’encoche en forme de L (18) du coin à fendre (8) : d’abord vers l’avant, puis vers le bas, comme indiqué sur la figure C.

• Poussez de nouveau le boulon de carrosserie (35), avec le profil carré dans l’encoche de la protection de lame de scie (7).

• Serrez le bouton (33) le plus possible. Attention : la protection supérieure de lame de scie doit pouvoir bouger librement. Le démontage est réalisé dans l’ordre inverse.

8.2 Réglage du coin à fendre (Fig. 3-4)

• Déposez la protection de lame de scie (7)

• Desserrez les vis (19) et déposez le coin à fendre (8). La distance entre la lame de scie (15) et le coin à fendre (8) doit être comprise entre 3 et 8 mm, comme indiqué sur la figure F.

• Vérifiez que le coin à fendre est droit et centré derrière la lame de scie (15).

8.3 Montage/changement de la lame de scie (Fig. 5-6)

Lors du montage de la lame de scie, portez des gants de protection. Risque de blessure en cas de contact avec la lame de scie. Utilisez uniquement des lames de scie qui correspondent aux caractéristiques indiquées dans les instructions d’utilisation. Utilisez uniquement des lames de scie marquées pour une vitesse supérieure ou égale à la vitesse indiquée sur la machine. N’utilisez jamais de meules comme outil de coupe.

• Retirez le couvercle de la lame de scie (31) en desserrant les vis à empreinte cruciforme (32).

• Desserrez l’écrou en fixant la grande clé (29) sur l’écrou et en utilisant la petite clé (30) sur l’arbre moteur pour agir en opposition. Attention : tournez l’écrou dans le sens de rotation de la lame de scie.

• Retirez la bride extérieure et retirez la lame de scie (15).

• Nettoyez avec soin les brides de la lame de scie avant de monter la lame de scie neuve. Remplacez et serrez la lame de scie neuve dans l’ordre inverse.POWX07588 FR Copyright © 2022 VARO P a g e | 9 www.varo.com La flèche marquée sur la lame de scie, qui indique le sens de rotation, doit pointer dans la même direction que la flèche indiquée sur la machine, les dents de la lame de scie doivent pointer vers le bas vers l’avant de la scie.

• Avant de recommencer à utiliser la scie, vous devez vérifier le bon fonctionnement des dispositifs de protection.

• Avertissement ! Après chaque remplacement de lame de scie, vérifiez que la protection de lame de scie (7) s’ouvre et se ferme comme requis. De plus, vérifiez que la lame de scie (4) tourne librement dans la protection de lame de scie (7).

• Avertissement ! Après chaque remplacement de lame de scie, vérifiez que la lame de scie (15) peut bouger librement dans la plaque amovible (6), lorsqu’elle est en position verticale, puis inclinée à 45°.

8.4 Extraction de la poussière (Fig. 7)

• La scie est équipée d’un système d’extraction de la poussière.

• Il est fortement recommandé d’utiliser, dans la mesure du possible, un dispositif d’extraction de la poussière adapté au matériau à découper.

• Contrôlez et nettoyez régulièrement les canaux d’aspiration. 9 UTILISATION Risque de blessure ! Dans le cas d'une défaillance fonctionnelle, appuyez immédiatement sur le bouton rouge 0 de l’interrupteur marche/arrêt et débranchez.

9.1 Vérifiez votre outil avant de commencer !

Risque de blessure ! L’outil ne peut être mis en service que s’il ne présente aucun défaut. Si une pièce est défectueuse, elle doit être remplacée avant que l'outil ne soit réutilisé. Vérifiez afin de vous assurer que l'outil est en bon état de fonctionnement :

• Vérifiez afin de vous assurer qu'il n'y a aucun défaut visible.

• Vérifiez afin de vous assurer que tous les éléments de l’outil sont correctement montés.

• Vérifiez afin de vous assurer que l’équipement de sécurité fonctionne correctement.

• Vérifiez afin de vous assurer que la lame de la scie tourne librement.

• Vérifiez si la vis de réglage de l'angle d'inclinaison est serrée.

9.2 L’interrupteur marche/arrêt

• Mise sous tension : Appuyez sur le bouton vert I de l’interrupteur marche/arrêt (1) pour mettre la scie sous tension. Avant de commencer à scier, attendez que la lame ait atteint la vitesse maximale.

• Mise hors tension : Appuyez sur le bouton rouge 0 de l’interrupteur marche/arrêt (1) pour mettre la scie hors tension.

9.3 La pièce à ouvrager s’arrête

9.3.1 La butée d’angle à onglet (Fig. 10)

Pour la coupe transversale de pièces en bois, le guide d’onglets (10) doit être utilisé.

• Fixez la rallonge (19) sur le guide d’onglets (10) au moyen des boutons du guide d’onglets.

• Poussez le guide d’onglets (10) dans la rainure de la surface de la table.

• Desserrez le bouton de l’angle d’onglet (12).POWX07588 FR Copyright © 2022 VARO P a g e | 10 www.varo.com

• Tournez la rallonge du guide d’onglets (19) jusqu’à ce que la flèche pointe vers l’angle souhaité.

• Serrez de nouveau le bouton de l’angle d’onglet (12).

• Vérifiez la distance entre la rallonge du guide d’onglet (19) et la lame de scie (15). Avertissement ! Ne poussez pas la rallonge du guide d’onglets (19) trop loin vers la lame de scie. La distance entre la rallonge du guide d’onglets (19) et la lame de scie (15) doit être d’environ 2 cm. Si nécessaire, desserrez les deux boutons du guide d’onglets et réglez sa rallonge (19). Resserrez ensuite les boutons du guide d’onglets.

9.3.2 Butée parallèle (Fig. 8-9)

N’utilisez pas simultanément la butée parallèle et la jauge à onglets ! Lors de la refente de pièces en bois, la butée parallèle (11) doit être utilisée.

• Montez la butée parallèle (11) sur la surface de la table (14) à l’aide de la plaque de fixation (26), des rondelles (27) et des boutons (12) ; en dehors de la table d’appui : vis de serrage (12) et rondelle (27) ; à l’intérieur de la table d’appui : plaque de fixation (26). Modes utilisateur La butée parallèle (11) fournie présente deux surfaces de guide de hauteur différentes, une de chaque côté du guide. Utilisez le côté de hauteur inférieure pour les pièces à travailler planes, et la hauteur de butée supérieure pour les grandes pièces à travailler.

• Pour modifier la hauteur de la butée, desserrez les boutons (12) de la butée parallèle (11) et déposez-la de la table.

• Tournez la butée parallèle (11) à 180° afin que l’extrémité avant pointe vers l’arrière.

• Serrez de nouveau les boutons (12). Largeur de coupe La butée parallèle (11) peut être montée des deux côtés de la surface de la table (14).

• Desserrez les deux boutons (9).

• La butée parallèle (11) peut être réglée à la dimension souhaitée à l’aide de la règle (18) présente sur la surface de la table (14).

• Serrez les deux boutons (12) pour fixer la butée parallèle (11).

• En plus de l’indication sur la règle, mesurez la largeur de coupe entre la lame de scie et la butée parallèle. Après un nouveau réglage, effectuez une coupe test pour vérifier les dimensions.

9.4 Réglage de l’angle de la lame de scie (Fig. 7)

Risque de blessure ! Les pièces du corps ou des objets situés dans la zone de réglage peuvent être attrapés par la lame de scie lors du fonctionnement ! Ne réglez l’angle de coupe que lorsque la lame de scie est au repos !

• Desserrez le bouton avant de réglage de l’angle (2) et le bouton arrière de réglage de l’angle (3).

• Réglez l’angle de la lame de scie en faisant glisser les deux boutons (2, 3) jusqu’à ce que l’indicateur (16) corresponde à l’angle souhaité sur l’indicateur d’angle (4).

• Serrez le bouton avant de réglage de l’angle (2) et le bouton arrière de réglage de l’angle (3).POWX07588 FR Copyright © 2022 VARO P a g e | 11 www.varo.com

Il existe deux types de méthodes de sciage: Sciage dans le sens de la longueur (Fig. 9)

• Sciage de la pièce à travailler dans la longueur du grain du bois. Coupe transversale ou tronçonnage, utilisez le guide d’onglets (Fig. 10)

• Tronçonnage de la pièce à travailler dans le sens de la largeur.

9.5.1 Sciage dans le sens de la longueur

• Fixez la butée parallèle sur la position de mesure correcte et déposez le guide de tronçonnage du chariot de la table.

• Appuyez légèrement le bois contre la table et laissez-le glisser contre la butée parallèle. Laissez au moins 3 cm devant la lame de scie avant de mettre en marche le moteur. Le côté du bois qui se trouve contre la butée parallèle doit être complètement droit. Gardez vos mains à au moins 10 cm du parcours de la scie.

• Mettez en marche le moteur et attendez que la lame de scie ait atteint la vitesse maximale avant de commencer à scier.

• Tout en appuyant le bois contre la table et la butée parallèle, vous pouvez pousser doucement le bois sur la lame de scie sans exercer de pression.

• Ne tirez jamais la pièce à travailler vers l’arrière. Si nécessaire, arrêtez d’abord le moteur sans modifier la position de la pièce à travailler.

9.5.2 Sciage dans le sens de la largeur

• Déposez la butée parallèle et montez le guide transversal dans le chariot droit.

• Réglez la hauteur de la lame de scie (voir sciage dans le sens de la longueur).

• Appuyez la pièce à travailler contre le guide transversal et laissez au moins 2,5 cm devant la lame de scie.

• Mettez le moteur en marche et attendez qu’il ait atteint sa vitesse maximale.

• Appuyez la pièce à travailler contre le guide transversal et la table. Poussez doucement le bois sur la lame de scie. Continuez jusqu’à arriver derrière la lame de scie. Arrêtez ensuite le moteur et maintenez cette position jusqu’à l’arrêt complet de la lame de scie, avant de retirer le bois.

• Ne tirez jamais le bois vers l’arrière. Si nécessaire, arrêtez le moteur et maintenez la position jusqu’à l’arrêt complet de la lame de scie.

10 NETTOYAGE DE L’OUTIL

Risque de choc électrique ! Ne projetez jamais d’eau ou ne l’exposez pas à l’eau. N’utilisez jamais de détergents ou de solvants pour nettoyer. Ceux-ci peuvent causer des dommages irréparables à l'unité. Les pièces en plastique peuvent être rongées par les produits chimiques. Un traitement soigneux et un nettoyage régulier permettront à l'outil de rester en bon état de fonctionnement pendant une longue période.

• Enlevez la saleté avec une brosse.

• Essuyez l’outil avec un chiffon humide.

• Gardez les orifices de ventilation propres et sans poussière.POWX07588 FR Copyright © 2022 VARO P a g e | 12 www.varo.com

9.1 Entretien de l’unité

Risque de blessure ! Avant de procéder à des travaux d’entretien, assurez- vous que l'outil est débranché (débranchez l'alimentation électrique). Risque de blessure ! Peu de temps après le sciage, la lame de la scie peut être très chaude. Laissez une lame brûlante se refroidir. Ne nettoyez jamais une lame de scie chaude avec des liquides inflammables. Une lame de scie au repos peut causer des blessures ! Utilisez des gants pour changer la lame de scie. 11 ENTREPOSAGE, TRANSPORT

Risque de blessure ! Conservez l'outil de telle manière qu'il ne peut pas être démarré par des personnes non autorisées. Veillez à ce que personne ne soit en mesure de se blesser sur l’outil stocké. Dommage à la machine ! N’entreposez pas l’outil sans protection dans un environnement humide.

12 DONNÉES TECHNIQUES

Tension nominale 230-240 V Fréquence nominale 50 Hz Puissance nominale à l’entrée S1:500 W S6 15 % 800 W Poids 11,00 kg Classe de protection

Vitesse de rotation 2 950 min-1 Diamètre de la lame de scie (extérieur) 200 mm Trou de la lame de scie (intérieur) 16 mm Épaisseur de la lame de scie 2,4 mm Nombre de dents 24 D Profondeur de coupe max. à 90° 43 mm Profondeur de coupe max. à 45° 27 mm Dimensions de la table 505 x 373 mm Sortie d’extraction de la poussière Ø 30 mm 13 BRUIT Valeurs du bruit mesuré conformément à la norme correspondante. (K=3) Pression acoustique LpA 87 dB(A) Puissance acoustique LwA 100 dB(A) ATTENTION ! Lorsque la pression acoustique dépasse la valeur de 85 dB(A), il est nécessaire de porter des dispositifs individuels de protection de l’ouïe.POWX07588 FR Copyright © 2022 VARO P a g e | 13 www.varo.com 14 GARANTIE

• Ce produit est garanti conformément aux réglementations légales pour une période de 36 mois effective à compter de la date d’achat par le premier utilisateur.

• Cette garantie couvre toutes les défaillances matérielles ou les défauts de fabrication, elle n’inclut pas : les batteries, les chargeurs, les défauts dus à l’usure normale des pièces, telles que les roulements, brosses, câbles, fiches ou les accessoires tels que les foreuses, forets, lames de scie, etc. ; les dommages ou les défauts résultant d’une utilisation incorrecte, d’accidents ou de modifications ; ni ne couvre les frais de transport.

• Les dommages et/ou les défauts résultant d'une utilisation incorrecte n'entrent pas non plus dans les clauses de garantie.

• Nous rejetons toute responsabilité pour toute blessure corporelle résultant d'une utilisation inappropriée de l'outil.

• Les réparations ne peuvent être réalisées que par un service après-vente agréé pour les outils Powerplus.

• Vous pouvez obtenir davantage d'informations au numéro 00 32 3 292 92 90.

• Tous les frais de transport doivent toujours être supportés par le client, sauf indication contraire écrite.

• De plus, aucune réclamation ne peut être émise dans le cadre de la garantie si l'endommagement de l'appareil résulte d'une négligence d'entretien ou d'une surcharge.

• Tout dommage résultant d'une pénétration de fluide, d'une pénétration d'une grande quantité de poussière, d'un endommagement volontaire (délibérément ou par grave négligence), d'une utilisation inappropriée (utilisations pour lesquelles l'appareil n'est pas adapté), d'une utilisation incorrecte (par exemple, non-respect des consignes indiquées dans le manuel), d'un montage incorrect, de la foudre, d'une tension incorrecte, n'entre pas dans la garantie. Cette liste n'est pas restrictive.

• L'acceptation des réclamations sous garantie ne peut en aucun cas entraîner la prolongation de la période de garantie ni le début d'une nouvelle période de garantie en cas de remplacement de l'appareil.

• Les appareils ou pièces remplacé(e)s sous garantie sont par conséquent la propriété de Varo NV.

• Nous nous réservons le droit de rejeter toute réclamation dans les cas où l’achat ne peut être vérifié ni lorsqu’il est évident que le produit n’a pas été correctement entretenu. (nettoyage des orifices de ventilation, entretien régulier des balais de charbon, etc.)

• Votre reçu d’achat doit être conservé comme preuve de la date d’achat.

• Votre outil non démonté doit être renvoyé à votre revendeur dans un état de propreté acceptable (dans son coffret moulé par soufflage d’origine le cas échéant), accompagné de votre preuve d’achat. 15 ENVIRONNEMENT Si, après un certain temps, vous décidez de remplacer votre machine, ne vous en débarrassez pas avec les ordures ménagères, mais destinez-la à un traitement respectueux de l'environnement. Les déchets électriques ne peuvent être traités de la même manière que les ordures ménagères ordinaires. Procédez à leur recyclage, là où il existe des installations adéquates. Renseignez-vous à propos des procédés de collecte et de traitement auprès des autorités locales compétentes ou de votre revendeur.POWX07588 FR Copyright © 2022 VARO P a g e | 14 www.varo.com

16 DÉCLARATION DE CONFORMITÉ

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIQUE, déclare que : appareil : SCIE À TABLE marque : POWERplus modèle : POWX07588 est en conformité avec les exigences essentielles et les autres dispositions pertinentes des Directives européennes applicables, basées sur l'application des normes européennes harmonisées. Toute modification non autorisée de l'appareil annule cette déclaration. Directives européennes (y compris, le cas échéant, leurs amendements à la date de la signature) : 2011/65/EU 2014/30/EC 2006/42/EC Normes européennes harmonisées (y compris, le cas échéant, leurs amendements à la date de la signature) : EN62841-1 : 2015 EN62841-3-1 : 2014 EN55014-1 : 2017 EN55014-2 : 2015
