MANUALE UTENTE POWX07588 PowerPlus

8.1 Montaggio/rimozione della protezione coprilama (Figg. 1-2) ............................... 8

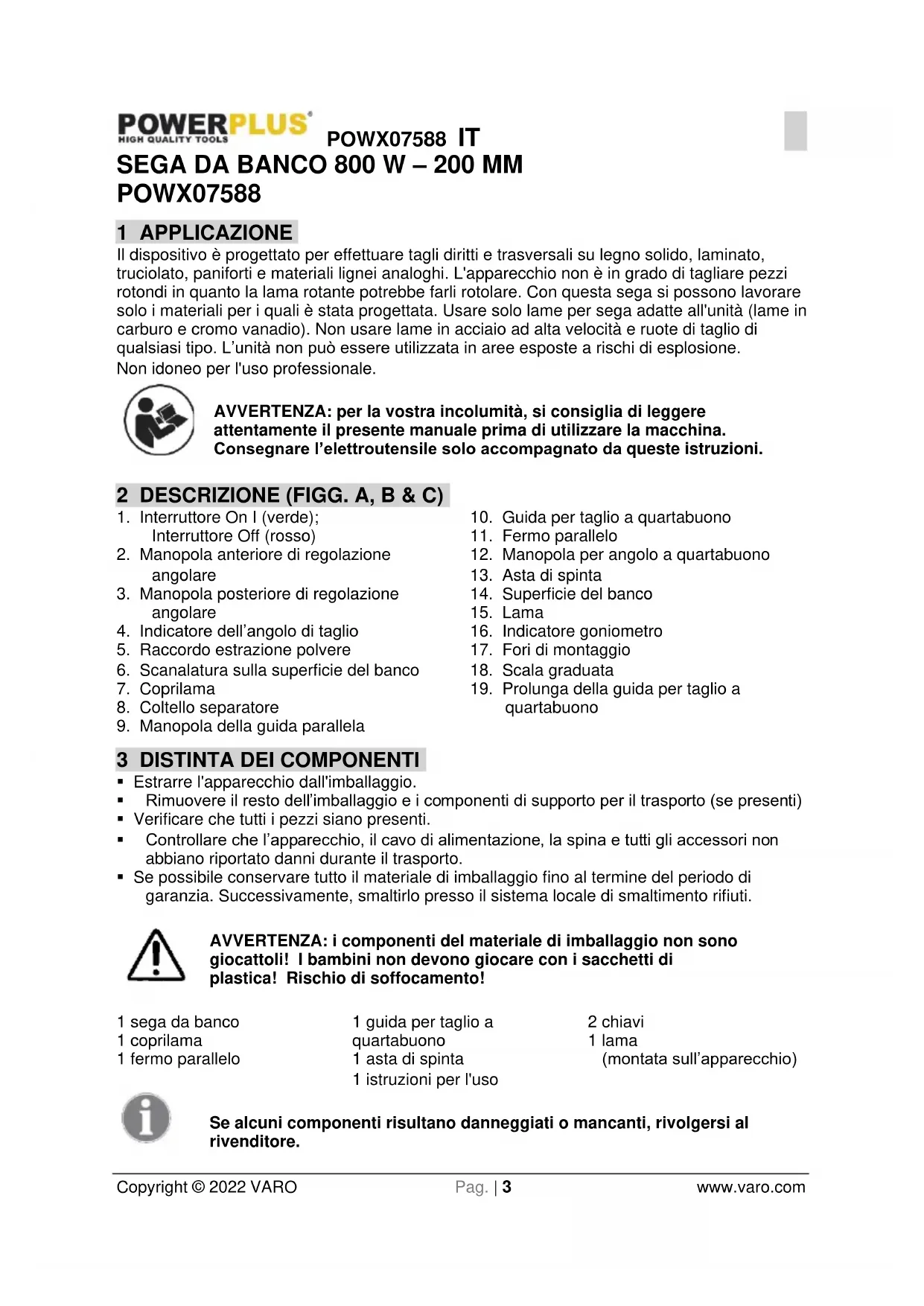

POWX07588 1 APPLICAZIONE Il dispositivo è progettato per effettuare tagli diritti e trasversali su legno solido, laminato, truciolato, paniforti e materiali lignei analoghi. L'apparecchio non è in grado di tagliare pezzi rotondi in quanto la lama rotante potrebbe farli rotolare. Con questa sega si possono lavorare solo i materiali per i quali è stata progettata. Usare solo lame per sega adatte all'unità (lame in carburo e cromo vanadio). Non usare lame in acciaio ad alta velocità e ruote di taglio di qualsiasi tipo. L’unità non può essere utilizzata in aree esposte a rischi di esplosione. Non idoneo per l'uso professionale. AVVERTENZA: per la vostra incolumità, si consiglia di leggere attentamente il presente manuale prima di utilizzare la macchina. Consegnare l’elettroutensile solo accompagnato da queste istruzioni. 2 DESCRIZIONE (FIGG. A, B & C)

1. Interruttore On I (verde);

Interruttore Off (rosso)

2. Manopola anteriore di regolazione

3. Manopola posteriore di regolazione

4. Indicatore dell’angolo di taglio

5. Raccordo estrazione polvere

8. Coltello separatore

9. Manopola della guida parallela

10. Guida per taglio a quartabuono

12. Manopola per angolo a quartabuono

16. Indicatore goniometro

17. Fori di montaggio

19. Prolunga della guida per taglio a

• Estrarre l'apparecchio dall'imballaggio.

• Rimuovere il resto dell’imballaggio e i componenti di supporto per il trasporto (se presenti)

• Verificare che tutti i pezzi siano presenti.

• Controllare che l’apparecchio, il cavo di alimentazione, la spina e tutti gli accessori non abbiano riportato danni durante il trasporto.

• Se possibile conservare tutto il materiale di imballaggio fino al termine del periodo di garanzia. Successivamente, smaltirlo presso il sistema locale di smaltimento rifiuti. AVVERTENZA: i componenti del materiale di imballaggio non sono giocattoli! I bambini non devono giocare con i sacchetti di plastica! Rischio di soffocamento! 1 sega da banco 1 coprilama 1 fermo parallelo 1 guida per taglio a quartabuono 1 asta di spinta 1 istruzioni per l'uso 2 chiavi 1 lama (montata sull’apparecchio) Se alcuni componenti risultano danneggiati o mancanti, rivolgersi al rivenditore.POWX07588 IT Copyright © 2022 VARO Pag. | 4 www.varo.com 4 SIMBOLI Nel presente manuale e/o sulla macchina sono utilizzati i seguenti simboli:

Indica un rischio di lesioni personali o di danni all'utensile.

Leggere il manuale prima dell’uso.

Conforme agli standard di sicurezza essenziali delle Direttive Europee applicabili.

Indossare protezioni auricolari.

Indossare protezioni per gli occhi.

Tenere le mani lontano dalle lame. Non toccare le lame quando si avvia l'unità o durante il funzionamento.

Indossare una maschera in presenza di polvere!

Macchina classe II - Doppio isolamento - Non è necessaria la messa a terra.

5 NORME GENERALI DI SICUREZZA

Attenzione! Leggere tutte le istruzioni. Non attenersi alle avvertenze e alle istruzioni che seguono può causare scosse elettriche, incendi e/o gravi lesioni. Conservare le presenti avvertenze e istruzioni in modo da poterle consultare in seguito. Il termine “elettroutensile” di seguito utilizzato si riferisce a elettroutensili alimentati a rete (con cavo) o a batteria (cordless).

• Mantenere l’area di lavoro pulita e in ordine. Aree di lavoro in disordine e non illuminate possono dare origine a incidenti.

• Non utilizzare l’apparecchio in ambienti a rischio di esplosione nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono incendiare polveri o vapori.

• Durante l’impiego dell’elettroutensile, tenere lontani bambini e i non addetti ai lavori. In caso di distrazione, si potrebbe perdere il controllo dell’apparecchio.

5.2 Sicurezza elettrica

Verificare sempre che la tensione della rete di alimentazione corrisponda a quella indicata sulla targa dati.

• La spina dell’apparecchio deve essere adatta alla presa. La spina non può essere modificata in alcun modo. Non utilizzare spine adattatrici insieme ad apparecchi collegati a terra. Spine non modificate e prese di corrente adatte riducono il rischio di scosse elettriche.

• Evitare il contatto fisico con superfici collegate a terra quali tubi, impianti di riscaldamento, fornelli e frigoriferi. C’è un alto rischio di prendere la scossa se il corpo è collegato a terra.

• Proteggere l’apparecchio da pioggia e umidità. L’infiltrazione di acqua in un elettroutensile aumenta il rischio di scossa elettrica.

• Maneggiare il cavo con cura. Non utilizzare il cavo per trascinare l’apparecchio, per appenderlo oppure per estrarre la spina dalla presa. Tenere lontano il cavo da fonti di calore, olio, spigoli aguzzi o parti in movimento dell’apparecchio. I cavi danneggiati o aggrovigliati aumentano il rischio di ricevere scosse elettriche.POWX07588 IT Copyright © 2022 VARO Pag. | 5 www.varo.com

• Se l’elettroutensile va impiegato all’aperto, utilizzare solo prolunghe adatte a questo scopo. L’impiego di una prolunga adatta per l’uso all’aperto diminuisce il rischio di scosse elettriche.

• Se non si può evitare di azionare l’elettroutensile in un luogo umido, utilizzare una rete di alimentazione protetta da dispositivo di corrente residua (RCD). L'uso di un RCD riduce il rischio di scosse elettriche.

5.3 Sicurezza delle persone

• Prestare attenzione. Fare molta attenzione a quello che si fa quando si lavora con un elettroutensile. Non utilizzare l’apparecchio quando si è stanchi o sotto gli effetti di droghe, alcool o farmaci. Un momento di distrazione durante l’uso dell’apparecchio può causare gravi lesioni.

• Indossare dispositivi di protezione personali e sempre un paio di occhiali protettivi. Indossare dispositivi di protezione personali quali maschera antipolvere, calzature di sicurezza antiscivolo, elmetto o paraorecchie, a seconda del tipo di impiego dell’elettroutensile, fa diminuire il rischio di lesioni.

• Evitare la messa in funzione accidentale. Accertarsi che l’interruttore si trovi sulla posizione “off” prima di inserire la spina nella presa. Se durante il trasporto dell’apparecchio il dito poggia sull’interruttore, oppure se l’apparecchio viene collegato alla rete già in posizione di innesto, si possono causare incidenti.

• Prima di avviare l’apparecchio, rimuovere gli utensili di regolazione o la chiave per dadi. Un utensile o una chiave che si trovino in una sezione rotante possono causare lesioni.

• Non addossarsi alla macchina. Trovare una posizione sicura e mantenere sempre l’equilibrio. In questo modo si può controllare l’apparecchio anche in situazioni impreviste.

• Indossare l’abbigliamento adatto. Indossare capi il più possibile aderenti ed evitare di indossare ornamenti o gioielli. Tenere capelli, abbigliamento e guanti lontano dalle sezioni in movimento. Un abbigliamento non aderente, gioielli o capelli lunghi possono restare intrappolati nelle sezioni in movimento.

• Se possono essere montati sistemi di aspirazione e captazione della polvere, assicurarsi che siano collegati e che vengano utilizzati in modo corretto. L’impiego di questi sistemi diminuisce i rischi causati dalla polvere.

5.4 Uso attento e scrupoloso degli elettroutensili

• Non sovraccaricare l’apparecchio. Utilizzare l’elettroutensile idoneo al lavoro da svolgere. Con l’elettroutensile idoneo si potrà lavorare meglio e in modo più sicuro a seconda del campo di applicazione.

• Non utilizzare mai un elettroutensile il cui interruttore sia difettoso. Un elettroutensile che non si riesca più ad accendere o spegnere è pericoloso e deve essere riparato.

• Estrarre la spina dalla presa prima delle regolazioni dell’apparecchio, della sostituzione di accessori o del suo inutilizzo. Queste precauzioni impediscono l’avvio involontario dell’apparecchio.

• Conservare gli elettroutensili fuori dalla portata dei bambini. Non far utilizzare l’apparecchio a persone che non ne hanno familiarità oppure che non hanno letto queste istruzioni. Gli elettroutensili sono attrezzi pericolosi nelle mani di persone inesperte.

• Avere cura dell’apparecchio. Controllare che le parti mobili dell’apparecchio funzionino perfettamente e non si blocchino, che non ci siano pezzi rotti oppure danneggiati in modo tale da pregiudicarne il funzionamento. Far riparare i pezzi danneggiati prima dell’impiego dell’apparecchio. Molti incidenti sono stati causati da elettroutensili sui quali viene eseguita una scarsa manutenzione.

• Conservare gli utensili da taglio affilati e in ordine. Gli utensili da taglio conservati con cura e debitamente affilati si bloccano di meno e si gestiscono meglio.POWX07588 IT Copyright © 2022 VARO Pag. | 6 www.varo.com

• Utilizzare l’elettroutensile, gli accessori, gli utensili, ecc. conformemente alle presenti istruzioni e per gli scopi previsti per questo modello particolare. Tenere quindi in considerazione le condizioni di lavoro e il tipo di applicazione. L’impiego di elettroutensili per usi diversi da quelli previsti può condurre a situazioni pericolose.

• Far riparare l’apparecchio solo da personale specializzato e che utilizza solo pezzi di ricambio originali. In questo modo viene garantita la sicurezza dell’apparecchio.

6 ULTERIORI ISTRUZIONI DI SICUREZZA

• Durante l’uso di lame con denti di metallo duro (con denti di carbonio) è consigliabile utilizzare le lame con un angolo di taglio negativo o leggermente positivo. Non utilizzare lame con denti profondamente intagliati. Possono incepparsi nella protezione.

• Attenzione: Prima di iniziare a lavorare assemblare attentamente tutti i componenti. Seguire la procedura come indicato.

• Bloccare sempre o premere energicamente il pezzo da lavorare contro la guida della sega prima di eseguire il lavoro. È preferibile utilizzare tutti i dispositivi di bloccaggio possibili piuttosto che le mani.

• Importante: se si sceglie di eseguire il lavoro trattenendo il pezzo da lavorare con la mano, mantenere una distanza minima di 100 mm dalla lama.

• Premere sempre il pezzo da lavorare contro il banco.

• Mantenere la lama affilata e verificare regolarmente che ruoti liberamente senza vibrazioni anomale. All’occorrenza sostituire la lama.

• Prima di iniziare il lavoro, lasciar ruotare liberamente l’apparecchio fino al raggiungimento del numero massimo di giri.

• Per prolungare la durata utile dell’apparecchio, eseguire una regolare manutenzione del motore e delle prese d’aria sul retro e alla base della sega da banco. Rimuovere gli accumuli di polvere.

• Bloccare sempre le diverse impostazioni dell’angolo prima di iniziare a lavorare.

• Acquistare solo lame appropriate in grado di sostenere almeno 6.000 giri/minuto.

• Usare solo lame delle dimensioni corrette. L’uso di lame troppo piccole o troppo grandi è estremamente pericoloso.

• Esaminare regolarmente la lama per escludere la presenza di anomalie. All’occorrenza sostituire la lama.

• Prima di montare una nuova lama, lubrificarla e pulire le flange. Quindi montare la lama nel verso corretto e serrare a fondo le flange per mezzo del bullone centrale.

• Utilizzare esclusivamente flange originali. Tutti gli altri tipi non sono idonei.

• Non lavorare mai senza la protezione coprilama montata.

• Anche la parte mobile della protezione deve restare montata.

• Non affilare mai la lama mentre è in rotazione.

• Tenere sempre le mani distanti dal tracciato della lama.

• Non prelevare mai il pezzo da lavorare con le mani accanto o dietro la lama.

• Assicurarsi che il pezzo da lavorare non tocchi mai la lama prima che l’apparecchio sia stato acceso.

• Non usare mai questo apparecchio per tagliare metallo o pietre.

• Servirsi di supporti per sostenere i pezzi da lavorare più lunghi.

• Non usare mai l’apparecchio in un ambiente pericoloso in cui siano presenti gas o liquidi infiammabili.

• Non lasciare mai l’apparecchio incustodito senza averlo prima scollegato dalla rete di alimentazione.

• Se si avvertono rumori anomali, cercare di individuarne le origini o portare l’apparecchio da un tecnico autorizzato o presso un centro di riparazioni.

• Se un componente è rotto o danneggiato, sostituirlo o ripararlo immediatamente.

• Non posizionarsi mai sul percorso della lama ma sulla sinistra o sulla destra del banco.POWX07588 IT Copyright © 2022 VARO Pag. | 7 www.varo.com

• Anche le mani devono essere posizionate a fianco del percorso della lama.

• Usare sempre l'asta di spinta anziché le mani per spingere il pezzo contro la lama.

• Posizionare sempre il legno sulla parte anteriore del banco e quindi spingerlo più indietro.

• Per i tagli a quartabuono, utilizzare esclusivamente la guida regolabile e rimuovere la sponda.

• Non utilizzare mai la sponda come righello per tagliare barre.

• Se la lama è bloccata: spegnere prima l’apparecchio e poi risolvere il guasto.

• Per evitare che i pezzi in lavorazione vengano respinti in direzione dell’operatore, adottare le seguenti precauzioni:

i. Usare sempre lame affilate.

ii. Non segare pezzi di dimensioni molto piccole.

iii. Non liberare mai il pezzo in lavorazione prima di averlo segato

iv. Regolare sempre la guida parallelamente alla lama.

v. Non rimuovere mai la protezione della sega.

• Prima di continuare a segare, assumere una posizione stabile e mantenere le mani nella posizione richiesta.

• Non utilizzare mai solventi per pulire l’apparecchio. Per la pulizia servirsi esclusivamente di un panno umido.

• Non utilizzare lame danneggiate o deformate.

• Sostituire l’inserto del banco non appena si usura.

• Utilizzare esclusivamente le lame specificate dal fabbricante e previste per lavorare legno o materiali simili come da norma EN847-1.

• Verificare che la lama scelta sia indicata per il materiale da tagliare.

• Durante le operazioni di taglio collegare l’apparecchio a un dispositivo aspirapolvere.

• Usare e correggere la regolazione del coltello separatore.

• Usare e correggere la regolazione della protezione coprilama superiore.

• Usare sempre cautela durante l’esecuzione di scanalature.

7 DISPOSITIVI DI SICUREZZA

7.1 Coltello separatore

Il coltello separatore (8) impedisce che il pezzo in lavorazione rimanga impigliato nel dente in fase di risalita, venendo così scagliato contro l'operatore. Il coltello separatore deve rimanere in posizione durante il funzionamento.

Il coprilama (7) impedisce che l'operatore venga accidentalmente a contatto con la lama e lo protegge da eventuali schegge volanti. Il coprilama deve rimanere sempre in posizione durante il funzionamento.

7.3 Astina di spinta

L’astina di spinta (13) serve come prolungamento della mano e impedisce che l'operatore tocchi accidentalmente la lama. L’astina di spinta deve essere sempre utilizzata quando tra il dispositivo di arresto e la lama vi è una distanza inferiore a 120 mm.

8 DISIMBALLAGGIO E MONTAGGIO

Estrarre l’unità dall’imballaggio e assicurarsi che l'imballo contenga tutti i pezzi necessari. Nota: se una qualunque delle parti di cui sopra dovesse mancare o presentare danni, rivolgersi al rivenditore. Prima di eseguire qualsiasi intervento sull’apparecchio, scollegare la spina dalla rete di alimentazione.POWX07588 IT Copyright © 2022 VARO Pag. | 8 www.varo.com

8.1 Montaggio/rimozione della protezione coprilama (Figg. 1-2)

• Allentare la manopola (33) il più possibile fino a toccare il dado (34), come illustrato nella Fig. B. Attenzione: non regolare il dado (34).

• Spingere il bullone a testa tonda (35) per quanto possibile attraverso la protezione coprilama (7) in modo che la sezione squadrata del bullone (35) resti esterna alla protezione stessa (7).

• Montare la protezione coprilama (7) con il bullone a testa tonda (35) nella fessura a L (18) del coltello separatore (8): spingere prima in avanti e poi in basso, come mostrato nella Fig. C.

• Quindi spingere il bullone a testa tonda (35) di nuovo indietro, con la sezione squadrata inserita nella cavità del coprilama (7).

• Serrare il più possibile la manopola (33). Attenzione: la protezione coprilama superiore deve potersi muovere liberamente. Per lo smontaggio, eseguire queste istruzioni nell’ordine inverso.

8.2 Regolazione del coltello separatore (Figg. 3-4)

• Rimuovere la protezione coprilama (7).

• Allentare le viti (19) e rimuovere il coltello separatore (8). La distanza tra la lama (15) e il coltello separatore (8) deve essere di 3-8 mm, come illustrato nella Fig. F.

• Assicurarsi che il coltello separatore sia ben diritto e centrato dietro la lama (15).

8.3 Montaggio/sostituzione della lama (Figg. 5-6)

Durante il montaggio della lama indossare guanti protettivi. Il contatto con la lama può provocare lesioni. Usare solo lame corrispondenti alle caratteristiche indicate nelle istruzioni per l'uso. Usare solo lame previste per una velocità uguale o superiore a quella indicata per l’apparecchio. Non utilizzare in nessun caso dischi abrasivi per effettuare tagli.

• Rimuovere il coperchio della lama (31) allentando le viti Phillips (32).

• Allentare il dado utilizzando la chiave grande (29) sul dado stesso e la chiave piccola (30) sull’albero motore per la controforza. Attenzione: ruotare il dado nella direzione di rotazione della lama.

• Rimuovere la flangia esterna e rimuovere la lama(15).

• Pulire attentamente le flange della lama prima di montare la nuova lama. Sostituire e serrare la nuova lama seguendo la procedura in ordine inverso. La freccia stampigliata sulla lama, che indica la direzione della rotazione, deve essere rivolta nella stessa direzione della freccia stampigliata sull’apparecchio. I denti della lama devono essere rivolti verso il basso sulla parte anteriore della sega.

• Prima di ricominciare a lavorare con la sega, è necessario verificare la funzionalità dei dispositivi protettivi.

• Avvertenza! Dopo ogni sostituzione della lama, verificare che la protezione coprilama (2) si apra e si richiuda come richiesto. Verificare inoltre che la lama (4) ruoti liberamente all’interno della protezione coprilama (7).POWX07588 IT Copyright © 2022 VARO Pag. | 9 www.varo.com

• Avvertenza! Dopo ogni sostituzione della lama, verificare che la lama (15) possa muoversi liberamente all’interno dell’inserto del banco (6), sia in posizione verticale che con un’inclinazione di 45°.

8.4 Aspirazione della polvere (Fig. 7)

• La sega è dotata di sistema di aspirazione della polvere.

• Si raccomanda caldamente di utilizzare un sistema di aspirazione della polvere idoneo al materiale lavorato, ove possibile.

• Controllare e pulire regolarmente i canali di aspirazione. 9 FUNZIONAMENTO Rischio di lesioni! In caso di guasto durante il funzionamento, premere immediatamente il pulsante rosso 0 sull’interruttore On/Off e togliere la spina dalla presa.

9.1 Controllare prima di avviare l’apparecchio!

Rischio di lesioni! L'apparecchio può essere messo in funzione solo se completamente privo di difetti. Se una parte è difettosa sostituirla prima di riutilizzare l’apparecchio. Controllare per accertarsi che l’apparecchio possa essere messo in funzione in tutta sicurezza:

• Controllare per accertarsi che non vi siano difetti visibili.

• Controllare per accertarsi che tutti i componenti dell’apparecchio siano montati correttamente.

• Controllare per accertarsi che i dispositivi di sicurezza funzionino correttamente.

• Controllare per accertarsi che la lama si muova liberamente.

• Verificare il serraggio corretto della vite di regolazione per l’impostazione dell’angolo di inclinazione.

9.2 Interruttore on/off

• Avvio: premere il pulsante verde I sull’interruttore On/Off (1) per avviare la sega. Prima di iniziare a tagliare, attendere che la lama raggiunga la velocità massima.

• Spegnimento: premere il pulsante rosso 0 sull’interruttore On/Off (1) per arrestare la sega.

9.3 Fermi per il pezzo in lavorazione

9.3.1 Guida per tagli a quartabuono (Fig. 10)

Per il taglio trasversale di parti in legno, utilizzare la guida per tagli a quartabuono (10).

• Fissare la prolunga della guida per taglio a quartabuono (19) alla guida per taglio a quartabuono (10) per mezzo delle relative manopole.

• Spingere la guida per taglio a quartabuono (10) nella scanalatura del banco.

• Allentare la manopola per angolo a quartabuono (12).

• Ruotare la prolunga della guida per taglio a quartabuono (19) fino a quando la freccia indichi l’angolo desiderato.

• Serrare di nuovo la manopola per angolo a quartabuono (12).

• Controllare la distanza tra la prolunga della guida per taglio a quartabuono (19) e la lama (15).POWX07588 IT Copyright © 2022 VARO Pag. | 10 www.varo.com Avvertenza! Non spingere eccessivamente la prolunga della guida per taglio a quartabuono (19) verso la lama. La distanza tra la prolunga della guida per taglio a quartabuono (19) e la lama (15) deve essere di circa 2 cm. Se necessario, allentare le due manopole della guida per taglio a quartabuono e regolare la prolunga della guida per taglio a quartabuono (19). Quindi serrare nuovamente le manopole della guida per taglio a quartabuono.

9.3.2 Fermo parallelo (Figg. 8-9)

Non utilizzare il fermo parallelo e il calibro per quartabuono allo stesso tempo! Per il taglio longitudinale di parti di legno è necessario usare la guida parallela (11).

• Montare la guida parallela (11) sulla superficie del banco (14) per mezzo della piastra di bloccaggio (26), delle rondelle (27) e delle manopole (12): Esternamente al banco della sega: applicare vite (12) e rondella (27); all’interno del banco della sega: piastra di bloccaggio (26). Modalità d’uso La guida parallela (11) in dotazione prevede due diverse superfici di guida dell’altezza, una su ciascun lato della guida. Utilizzare il lato con l’altezza inferiore per lavorare pezzi piatti e l’altezza del fermo superiore per lavorare pezzi alti.

• Per modificare l’altezza del fermo, allentare le manopole (12) sulla guida parallela (11) e rimuoverla dal banco.

• Ruotare la guida parallela (11) di 180° in modo che l’estremità anteriore sia rivolta verso il retro.

• Serrare di nuovo le manopole (12). Larghezza di taglio La guida parallela (11) può essere montata su entrambi i lati della superficie del banco (14).

• Allentare le due manopole (9).

• Con l’ausilio del righello (18) sulla superficie del banco (14), è possibile regolare la guida parallela (11) in base alla dimensione desiderata.

• Serrare le due manopole (12) per fissare la guida parallela (11).

• Oltre al display della scala graduata, misurare la larghezza di taglio tra la lama e la guida parallela. Dopo ogni nuova impostazione effettuare un taglio di prova per controllare le dimensioni.

9.4 Impostazione dell’angolo di taglio (Fig. 7)

Rischio di lesioni! Le parti del corpo o gli oggetti che si trovano nell’area del dispositivo di regolazione potrebbero rimanere impigliati nella lama quando è in funzione! Regolare l’angolo di taglio solo quando la lama è a riposo!

• Allentare sia la manopola anteriore (2) sia quella posteriore (3) per la regolazione angolare.

• Regolare l’angolo della lama facendo scorrere le due manopole (2, 3) fino a quando l’indicatore (16) corrisponda al valore desiderato sull’indicatore dell’angolo di taglio (4).

• Serrare sia la manopola anteriore (2) sia quella posteriore (3) per la regolazione angolare.POWX07588 IT Copyright © 2022 VARO Pag. | 11 www.varo.com

La sega può essere utilizzata secondo due metodi: Taglio longitudinale (Fig. 9)

• Consiste nel segare il pezzo di legno nel senso della venatura. Taglio trasversale o ritaglio, utilizzare la guida per taglio a quartabuono (Fig. 10)

• Consiste nel segare il pezzo di legno in senso trasversale.

9.5.1 Taglio longitudinale

• Fissare la spondina sulla posizione corrispondente alla misura corretta e rimuovere la guida per ritaglio dal carrello del banco.

• Premere leggermente il pezzo di legno contro il banco e farlo scorrere lungo la sponda di ritaglio. Mantenersi ad almeno 3 cm dalla parte anteriore della lama prima di accendere il motore. Il fianco del pezzo di legno a contatto con la sponda deve essere perfettamente diritto. Mantenere le mani ad almeno 10 cm dal percorso da seguire con la sega.

• Accendere il motore e attendere che la lama abbia raggiunto la massima velocità prima di iniziare a tagliare.

• Mentre si preme il pezzo di legno contro il banco e la sponda, lo si può far avanzare con cautela anche contro la lama, senza forzare.

• Non tirare mai il pezzo in lavorazione all’indietro. Se dovesse presentarsi la necessità, spegnere prima il motore senza cambiare posizione al pezzo in lavorazione.

9.5.2 Taglio trasversale

• Rimuovere la sponda e applicare la sponda per taglio trasversale nel carrello destro.

• Regolare l’altezza della lama (vedere la sezione relativa al taglio longitudinale).

• Premere il pezzo in lavorazione contro la sponda per taglio trasversale e mantenere una distanza di almeno 2,5 cm dalla parte anteriore della lama.

• Accendere il motore e aspettare che raggiunga la massima velocità.

• Premere il pezzo in lavorazione contro la sponda e il banco. Spingere con cautela il blocco di legno attraverso la lama. Continuare fino a oltrepassare la lama. Quindi spegnere il motore e mantenere questa posizione fino a quando la lama si sarà fermata completamente prima di rimuovere il blocco di legno.

• Non tirare mai indietro il blocco di legno. Se se ne presentasse la necessità, spegnere il motore e mantenere la posizione fino al completo arresto della lama.

Rischio di scossa elettrica! Non schizzare mai l'apparecchio con acqua ed evitare che venga a contatto con l'acqua. Non usare mai detergenti o solventi per pulire l'apparecchio. Questo tipo di prodotti può causare danni irreparabili all’apparecchio. I pezzi in plastica potrebbero essere corrosi dagli agenti chimici. Se trattata con cura e pulita regolarmente l'apparecchio rimarrà funzionante e offrirà ottime prestazioni nel tempo.

• Rimuovere la sporcizia con una spazzola.

• Pulire l’utensile con uno straccio umido.

• Tenere le feritoie di ventilazione pulite e prive di polverePOWX07588 IT Copyright © 2022 VARO Pag. | 12 www.varo.com

10.2 Manutenzione dell’apparecchio

Rischio di lesioni! Prima di eseguire qualsiasi operazione di manutenzione assicurarsi che la spina dell’apparecchio sia scollegata (scollegare l’alimentazione elettrica). Rischio di lesioni! Poco tempo dopo aver arrestato l'apparecchio, la lama può essere ancora molto calda. Attendere che si raffreddi. Non pulire mai la lama calda con liquidi infiammabili. La lama può ferire l’operatore anche quando è a riposo! Usare dei guanti per sostituire la lama. 11 IMMAGAZZINAGGIO, TRASPORTO

11.1 Immagazzinaggio

Rischio di lesioni! Conservare l’apparecchio in modo tale da evitare che sia messo in funzione da persone non autorizzate. Assicurarsi che nessuno possa ferirsi con l'apparecchio quando è immagazzinato. Danni all’apparecchio! Non riporre l’apparecchio in ambienti umidi se sprovvisto di protezione adeguata. 12 DATI TECNICI Tensione nominale 230-240 V Frequenza nominale 50 Hz Ingresso nominale S1:500 W S6 15% 800 W Peso 11,00 kg Classe di protezione

Regime al minimo 2950 min-1 Diametro (esterno) della lama 200 mm Foro (interno) della lama della sega 16 mm Spessore della lama 2,4 mm Numero di denti 24 D Profondità max. di taglio a 90° 43 mm Profondità max. di taglio a 45° 27 mm Dimensioni del piano di lavoro 505 x 373 mm Presa di aspirazione polvere Ø 30 mm 13 RUMORE I valori delle emissioni rumorose sono stati misurati secondo gli standard vigenti (K = 3). Livello di pressione acustica LpA 87 dB(A) Livello di potenza acustica LwA 100 dB(A) ATTENZIONE! Indossare protezioni acustiche se la pressione acustica supera 85 dB(A).POWX07588 IT Copyright © 2022 VARO Pag. | 13 www.varo.com 14 GARANZIA

• Questo prodotto è garantito a norma di legge per un periodo di 36 mesi a decorrere dalla data dell’acquisto da parte del primo utilizzatore.

• La presente garanzia copre tutti i difetti di materiali o produzione, esclusi: batterie, caricabatterie, parti difettose soggette a normale usura quali cuscinetti, spazzole, cavi e spine o accessori quali trapani, punte di trapano, lame di seghe, ecc.; danni o difetti derivanti da incuria, incidenti o alterazioni; costi di trasporto.

• Sono esclusi dalle clausole della garanzia danni e/o difetti conseguenti all’uso non conforme.

• Si declina ogni responsabilità per eventuali lesioni provocate dall’uso non conforme dell’apparecchio.

• Le riparazioni devono essere affidate esclusivamente a un centro di assistenza ai clienti autorizzato da Powerplus tools.

• Per ulteriori informazioni, telefonare al numero 00 32 3 292 92 90.

• Tutti i costi di trasporto sono a carico del cliente, salvo accordi diversi in forma scritta.

• Non sono inoltre consentiti reclami sulla garanzia qualora il danno al dispositivo sia dovuto alle conseguenze di una manutenzione inadeguata o di un sovraccarico.

• Sono inderogabilmente esclusi dalla garanzia i danni derivati da infiltrazione di liquidi, penetrazione di polvere, danni intenzionali (perpetrati deliberatamente o dovuti a negligenza evidente), uso improprio (scopi per i quali il dispositivo non è idoneo), uso non competente (cioè senza rispettare le istruzioni fornite nel manuale), assemblaggio da parte di personale inesperto, fulmini, tensione di rete errata. Questa clausola non è restrittiva.

• L’accettazione dei reclami in base al regolamento di questa garanzia non comporta in nessun caso la proroga del periodo di validità della stessa né l’inizio di un nuovo periodo di garanzia in caso di sostituzione del dispositivo.

• I dispositivi o i componenti sostituiti nel periodo della garanzia sono pertanto di proprietà di Varo NV.

• Ci riserviamo il diritto di respingere i reclami nei casi in cui non sia possibile verificare l’acquisto o quando sia evidente che il prodotto non è stato sottoposto a una corretta manutenzione. (Pulizia delle aperture di ventilazione, regolare assistenza per le spazzole al carbonio, ecc.).

• Conservare lo scontrino come prova della data d’acquisto.

• L’apparecchio non smontato deve essere restituito al rivenditore in condizioni di pulizia accettabili, nella custodia preformata originale (se applicabile), accompagnato dalla prova d’acquisto. 15 AMBIENTE Ove la macchina, in seguito ad uso prolungato, dovesse essere sostituita, non gettarla tra i rifiuti domestici, ma liberarsene in modo rispettoso per l'ambiente. I rifiuti prodotti dalle macchine elettriche non possono essere trattati come i normali rifiuti domestici. Provvedere al riciclo laddove esistono impianti adeguati. Consultare l’ente locale o il rivenditore per consigli su raccolta e smaltimento.POWX07588 IT Copyright © 2022 VARO Pag. | 14 www.varo.com

16 DICHIARAZIONE DI CONFORMITÀ

Con la presente, VARO N.V. – Vic. Van Rompuy N.V. Joseph Van Instraat 9 – B2500 Lier, Belgio, dichiara che Descrizione dell’apparecchio: SEGA DA BANCO Marchio: POWERplus Numero articolo: POWX07588 è conforme ai requisiti essenziali e alle altre disposizioni pertinenti stabilite dalle Direttive Europee in base all’applicazione delle norme europee armonizzate. Qualsiasi modifica effettuata sul prodotto rende nulla questa dichiarazione. Direttive europee (inclusi eventuali emendamenti fino alla data della firma): 2011/65/EU 2014/30/CE 2006/42/CE Norme europee armonizzate (inclusi eventuali emendamenti fino alla data della firma): EN62841-1 : 2015 EN62841-3-1 : 2014 EN55014-1 : 2017 EN55014-2 : 2015
