| Tipo de produto | Serra de mesa |
| Marca | PowerPlus |
| Modelo | POWX07588 |
| Potência nominal | 800 W (S6 15%) / 500 W (S1) |
| Tensão de alimentação | 230-240 V, 50 Hz |
| Velocidade de rotação em vazio | 2950 min⁻¹ |
| Diâmetro da lâmina | 200 mm |
| Furo da lâmina | 16 mm |
| Espessura da lâmina | 2,4 mm |
| Número de dentes | 24 |
| Profundidade de corte máx. a 90° | 43 mm |
| Profundidade de corte máx. a 45° | 27 mm |
| Dimensões da mesa | 505 x 373 mm |
| Peso | 11 kg |
| Nível de pressão sonora | 87 dB(A) |
| Nível de potência sonora | 100 dB(A) |
| Classe de proteção | II (isolação dupla) |
| Saída de extração de pó | ∅ 30 mm |
| Garantia | 36 meses |
| Conteúdo da embalagem | Serra de mesa, proteção da lâmina, batente paralelo, guia de esquadria, empurrador, lâmina montada |
| Funções principais | Serragem longitudinal, transversal, corte de esquadria (0° a 45°), batente paralelo ajustável, guia de esquadria orientável |
| Manutenção | Limpar com um pano húmido; não utilizar solventes; manter as aberturas de ventilação limpas |
| Segurança | Protetor de lâmina, cunha separadora, empurrador, interruptor liga/desliga de dois botões, parada de emergência |
| Materiais utilizáveis | Madeira maciça, madeira laminada, aglomerado, contraplacado; não utilizar para metal ou pedra |
Perguntas frequentes - POWX07588 PowerPlus
Perguntas dos utilizadores sobre POWX07588 PowerPlus
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Serra em formato PDF gratuitamente! Encontre o seu manual POWX07588 - PowerPlus e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. POWX07588 da marca PowerPlus.
MANUAL DE UTILIZADOR POWX07588 PowerPlus
2 DESCRIÇÃO (FIG. A, B & C) 3
3 LISTA DE CONTEÚDO DA EMBALAGEM....3
4 SÍMBOLOS....4
5 PROCEDIMENTOS GERAIS DE SEGURANÇA......4
5.1 Local a trabalhar ....4
5.2 Segurança elétrica....4
5.3 Segurança de pessoas ....5
5.4 Manuseamento e emprego de ferramentas elétricas com precaução ....5
5.5 Assistência técnica....6
6 INSTRUÇÕES DE SEGURANÇA ADICIONAIS......6
7 EQUIPAMENTO DE SEGURANÇA....7
7.1 Cunha de clivagem....7
7.2 Protetor da lâmina de serra....7
7.3 Pau para empurrar....8
8 DESEMBALAR E MONTAR 8
8.1 Instalar/remover a proteção da lâmina de serra (Fig. 1-2)....8
8.2 Ajustar a lâmina separadora (Fig. 3-4)....8
8.3 Montar/trocar a lâmina de serra (Fig. 5-6)....8
8.4 Extração de pó (Fig. 7)....9
9 OPERAÇÃO 9
9.1 Verifique antes de iniciar o equipamento!......9
9.3 Paragens da peça de trabalho....9
9.3.1 Batente para ângulo de meia-esquadria (Fig. 10)....9
9.3.2 Batente paralelo (Fig. 8-9)....10
9.4 Ajustar o ângulo da lâmina de serra (Fig. 7)....10
9.5 Serrar....11
9.5.1 Serrar no sentido do comprimento ....11
9.5.2 Serrar transversalmente....11
10 LIMPEZA E MANUTENÇÃO....12
POWERPLUS® HIGH QUALITY TOOLS
POWX07588 PT
10.1 Limpar o equipamento....12
10.2 Manutenção da unidade .... 12
11 ARMAZENAMENTO, TRANSPORTE 12
11.1 Armazenamento....12
12 ESPECIFICAÇÕES TÉCNICAS....13
13 RUÍDO 13
14 GARANTIA....14
15 MEIO-AMBIENTE....14
16 DECLARAÇÃO DE CONFORMIDADE 15

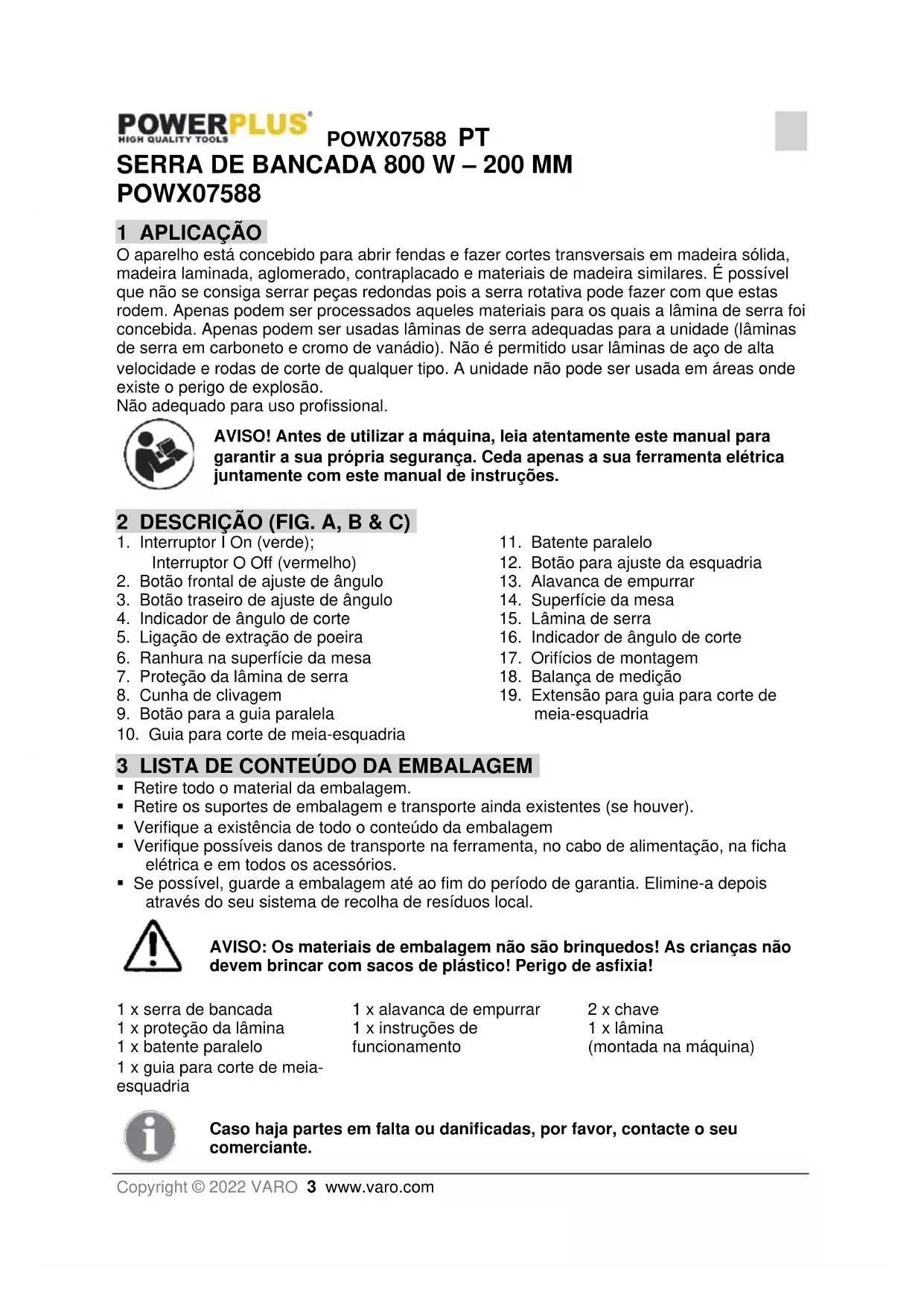

SERRA DE BANCADA 800 W – 200 MM POWX07588
1 APLICAÇÃO
O aparelho está concebido para abrir fendas e fazer cortes transversais em madeira sólida, madeira laminada, aglomerado, contraplacado e materiais de madeira similares. É possível que não se consiga serrar peças redondas pois a serra rotativa pode fazer com que estas rodem. Apenas podem ser processados aqueles materiais para os quais a lâmina de serra foi concebida. Apenas podem ser usadas lâminas de serra adequadas para a unidade (lâminas de serra em carboneto e cromo de vanádio). Não é permitido usar lâminas de aço de alta velocidade e rodas de corte de qualquer tipo. A unidade não pode ser usada em áreas onde existe o perigo de explosão.
Não adequado para uso profissional.
AVISO! Antes de utilizar a máquina, leia atentamente este manual para garantir a sua própria segurança. Ceda apenas a sua ferramenta elétrica juntamente com este manual de instruções.
2 DESCRIÇÃO (FIG. A, B & C)
- Interruptor I On (verde);
Interruptor O Off (vermelho) - Botão frontal de ajuste de ângulo
- Botão traseiro de ajuste de ângulo
- Indicador de ângulo de corte
- Ligação de extração de poeira
- Ranhura na superfície da mesa
- Proteção da lâmina de serra
- Cunha de clivagem
- Botão para a guia paralela
-
Guia para corte de meia-esquadria
-
Batente paralelo
- Botão para ajuste da esquadria
- Alavanca de empurrar
- Superfície da mesa
- Lâmina de serra
- Indicador de ângulo de corte
- Orifícios de montagem
- Balança de medição
- Extensão para guia para corte de meia-esquadria
3 LISTA DE CONTEÚDO DA EMBALAGEM
- Retire todo o material da embalagem.
- Retire os suportes de embalagem e transporte ainda existentes (se houver).
- Verifique a existência de todo o conteúdo da embalagem
- Verifique possíveis danos de transporte na ferramenta, no cabo de alimentação, na ficha elétrica e em todos os acessórios.
- Se possível, guarde a embalagem até ao fim do período de garantia. Elimine-a depois através do seu sistema de recolha de resíduos local.
AVISO: Os materiais de embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico! Perigo de asfixia!
1 x serra de bancada
1 x proteção da lâmina
1 x batente paralelo
1 x guia para corte de meia-esquadria
1 x alavanca de empurrar
1 x instruções de
funcionamento
2 x chave
1 x lâmina
(montada na máquina)
Caso haja partes em falta ou danificadas, por favor, contacte o seu comerciante.
4 SÍMBOLOS
Neste manual e/ou na máquina são utilizados os seguintes símbolos:
 | Apresenta risco de ferimentos pessoais ou danos na ferramenta. |  | Leia o manual antes de utilizar. |
 | Em conformidade com os padrões de segurança das Diretivas Europeias aplicáveis. |  | Use proteção auditiva. |
 | Use proteção de olhos. |  | Mantenha as mãos afastadas das lâminas de serra, não toque nas lâminas de serra ao ligar ou enquanto operar a unidade. |
 | Use uma máscara em condições de poeira! |  | Máquina classe II – Isolamento duplo – Não necessita de tomada com terra. |
5 PROCEDIMENTOS GERAIS DE SEGURANÇA
Leia todos os avisos de segurança e todas as instruções. O não-cumprimento dos avisos e instruções podem provocar choque elétrico, incêndio e /ou ferimentos graves. Guarde todos os avisos e instruções para referência futura. O conceito utilizado a seguir de „Ferramenta elétrica” refere-se a ferramentas elétricas com cabo de alimentação ou alimentação por bateria (sem cabo elétrico).
5.1 Local a trabalhar
- Mantenha a sua área de trabalho limpa e arrumada. A desordem e áreas de trabalho com pouca iluminação podem desencadear acidentes.
- Não trabalhe com o aparelho em ambientes com risco de explosão, onde se encontrem líquidos, gases ou poeiras inflamáveis. As ferramentas elétricas produzem faíscas, as quais podem inflamar as poeiras ou vapores.
- Mantenha as crianças e outras pessoas afastadas durante a utilização da ferramenta elétrica. Em caso de distração, pode perder o controlo sobre o aparelho.
5.2 Segurança elétrica
Certifique-se sempre que a tensão de alimentação corresponde à voltagem especificada na placa de caraterísticas.
- A ficha de ligação do aparelho tem que encaixar corretamente na tomada. A ficha não pode de forma alguma ser modificada. Não utilize nenhum adaptador juntamente com aparelhos ligados à terra. As fichas intactas e tomadas adequadas diminuem o risco de choque elétrico.
- Evite o contacto físico com superfícies ligadas à terra, tais como tubagens, aparelhos de aquecimento, fogões e frigoríficos. Existe um risco agravado de choque elétrico, se tiver contacto físico com terra.
- Mantenha o aparelho afastado de chuva ou humidade. A entrada de água num aparelho elétrico aumenta o risco de choque elétrico.
- Não utilize o cabo elétrico para segurar ou pendurar o aparelho ou para puxar a ficha da tomada. Mantenha o cabo elétrico afastado do calor, óleo, arestas afiadas ou de peças de aparelhos em movimento. Os cabos elétricos danificados ou dobrados aumentam o risco de choque elétrico.
- Se trabalhar com uma ferramenta elétrica ao ar livre, utilize apenas extensões que sejam também indicadas para uso no exterior. A utilização de uma extensão apropriada para uso no exterior diminui o risco de choque elétrico.
- Caso não seja possível evitar operar a ferramenta elétrica num local húmido, use um dispositivo contra corrente residual (RCD). O uso de um RCD reduz o risco de choque elétrico.
5.3 Segurança de pessoas
- Esteja atento. Esteja concentrado e seja sensato ao trabalhar com uma ferramenta elétrica. Não utilize o aparelho se estiver cansado ou sob a influência de estupefacientes, álcool ou medicamentos. Um momento de distração durante a utilização do aparelho pode provocar ferimentos graves.
- Use equipamento de proteção individual e use sempre óculos de proteção. O uso de equipamento de proteção individual, assim como máscaras antipoeiras, calçado de segurança antiderrapante, capacete de segurança ou proteção auricular, conforme o tipo e aplicação da ferramenta elétrica, diminui o risco de ferimentos.
- Evite uma entrada em funcionamento acidental. Certifique-se de que o interruptor se encontra na posição “OFF (0)” (desligado), antes de inserir a ficha na tomada. Se tiver o dedo no interruptor ao segurar o aparelho ou ligar o aparelho à corrente elétrica com o interruptor ativado, podem resultar acidentes.
- Retire ferramentas de ajuste ou chaves de parafusos, antes de ligar o aparelho. Uma ferramenta ou chave que se encontre numa peça giratória do aparelho pode provocar ferimentos.
- Não se sobrevalorize. Tenha atenção a uma postura correta e mantenha sempre o equilíbrio. Desta forma, poderá controlar melhor o aparelho em situações inesperadas.
- Use vestuário apropriado. Não use roupas largas nem joias. Mantenha o cabelo, roupa e luvas de trabalho afastados de peças em movimento. As roupas soltas, joias ou cabelos compridos soltos podem ser apanhados pelas peças em movimento.
- Se puderem ser montados dispositivos de aspiração e absorção de poeiras, certifique-se de que os mesmos estão ligados e são utilizados corretamente. A utilização destes dispositivos diminui os riscos associados a poeiras.
5.4 Manuseamento e emprego de ferramentas elétricas com precaução
- Não sobrecarregue o aparelho. Utilize a ferramenta elétrica indicada para o seu trabalho. Com a ferramenta elétrica adequada, trabalha melhor e de forma mais segura nas áreas a trabalhar indicadas.
- Não utilize uma ferramenta elétrica com o interruptor danificado. Uma ferramenta elétrica que não possa ser mais ligada ou desligada é perigosa e tem de ser reparada.
- Retire a ficha da tomada antes de proceder a ajustes no aparelho, substituir acessórios ou arrumar o aparelho. Esta medida de precaução impede o arranque acidental do aparelho.
- Guarde as ferramentas elétricas não utilizadas fora do alcance das crianças. Não permita que outras pessoas façam uso do aparelho, se não estiverem familiarizadas com o mesmo ou não tiverem lido estas instruções. As ferramentas elétricas são perigosas, se forem utilizadas por pessoas inexperientes.
- Faça a manutenção do aparelho com cuidado. Inspezione se as peças móveis do aparelho funcionam corretamente e não bloqueiam, se as peças estão partidas ou danificadas de forma a comprometer o funcionamento do aparelho. Mande reparar as peças danificadas antes da utilização do aparelho. Muitos acidentes têm a sua origem na manutenção incorreta das ferramentas elétricas.
POWX07588 PT
- Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte com extremidades de corte afiadas, com uma manutenção correta, bloqueiam menos e são mais fáceis de manusear.
- Utilize a ferramenta elétrica, acessórios, ferramentas normalizadas, etc. de acordo com estas instruções para este tipo especial de aparelho. Tenha também em atenção as condições a trabalhar e a tarefa a executar. O emprego das ferramentas elétricas para aplicações diferentes das estipuladas pode desencadear situações de perigo.
5.5 Assistência técnica
- Mande reparar o seu aparelho apenas por técnicos qualificados e apenas com peças de substituição originais. Desta forma, é assegurado que a segurança do aparelho se mantém.
6 INSTRUÇÕES DE SEGURANÇA ADICIONAIS
- Ao utilizar as lâminas de serra de dentes de metal duro (pontas de Carbono) é aconselhado utilizar as lâminas num ângulo de corte negativo ou ligeiramente positivo. Não utilize lâminas de serra com dentes grandes. Estas podem agarrar-se à tampa protetora.
- Atenção: Primeiro, monte cuidadosamente todas as partes antes de começar a trabalhar. Siga o procedimento conforme indicado.
- Aperte ou pressione firmemente a peça de trabalho contra a guia da serra, antes de executar o processo. É preferível usar todos os dispositivos de fixação possíveis em vez das mãos.
- Importante: Se estiver a segurar na peça de trabalho com as mãos para executar o processo, mantenha a distância mínima de 100 mm da lâmina de serra.
- Pressione sempre a peça de trabalho contra a bancada.
- Mantenha a lâmina de serra afiada e verifique regularmente se esta roda livremente sem quaisquer vibrações foras do normal. Se necessário, substitua a lâmina de serra.
- Permita que a máquina rode livremente até atingir o número máximo de rotações, antes de começar o processo.
- Realize a manutenção das entradas de ar na parte traseira e na parte inferior da máquina de serra de bancada e do motor elétrico para uma vida útil mais longa da máquina. As pilhas de pó devem ser removidas.
- Bloqueie sempre as diferentes configurações de grau antes de começar a processar.
- Compre apenas lâminas de serra adequadas com um número de rotações de, pelo menos, 6000 rotações por minuto.
- Utilize apenas a lâmina de serra correta. Lâminas de serra demasiado pequenas ou demasiado grandes são extremamente perigosas.
- Inspezione regularmente a lâmina de serra para detetar falhas. Se necessário, substitua a lâmina de serra.
- Lubrifique a nova lâmina de serra e limpe as flanges antes de montar a nova lâmina. Depois, monte a lâmina na direção correta e puxe as flanges firmemente usando o perno central.
- Utilize apenas flanges originais. Todos os outros tipos não são adequados.
- Nunca trabalhe sem a tampa protetora da lâmina de serra.
- A parte móvel da tampa protetora também deve permanecer montada.
- Nunca lubrifique a lâmina de serra enquanto esta estiver a rodar.
- Mantenha sempre as suas mãos afastadas da linha de corte das lâminas de serra.
- Nunca pegue numa peça de trabalho com as mãos posicionadas ao longo ou atrás da lâmina de serra.
- Antes de ligar a máquina, certifique-se de que a peça de trabalho nunca toca na lâmina de serra.
- Nunca processe tipos metal ou pedra com esta máquina.
- Utilize apoios para suportar peças de trabalho longas.
POWX07588 PT
- Nunca utilize a máquina num ambiente perigoso, onde existam gases ou fluídos inflamáveis.
- Nunca deixe a máquina sem vigilância sem primeiro a desligar da corrente.
- Se ouvir ruídos anormais, tente identificá-los ou leve a máquina a um mecânico ou a uma empresa de reparação reconhecidos.
- Se uma parte estiver partida ou danificada, substitua-a ou conserte-a de imediato.
- Nunca se coloque na linha de corte da lâmina de serra, mas sim à esquerda ou à direita da serra de bancada.
- Do mesmo modo, as suas mãos devem estar ao lado da linha de corte da lâmina de serra.
- Utilize sempre a barra de pressão em vez das suas mãos para empurrar a madeira através da serra.
- Coloque sempre a madeira à frente da serra de bancada e depois empurre-a mais para trás.
- Apenas para cortes em meia-esquadria, a guia ajustável deve ser utilizada e a vedação deve ser removida.
- Nunca utilize a vedação como uma medida linear para cortar vigas.
- Se a lâmina de serra estiver bloqueada: primeiro desligue a máquina antes de tratar da avaria.
- Evite que as peças de trabalho recuem na sua direção seguindo as seguintes medidas:
i. Use sempre lâminas afiadas.
ii. Não serre peças de trabalho demasiado pequenas.
iii. Nunca largue a peça de trabalho antes desta ter sido completamente empurrada através da serra.
iv. Ajuste sempre a guia paralela à lâmina de serra.
v. Nunca retire a proteção da serra. - Antes de continuar a serrar, assegure-se de que se mantém firme e de que as suas mãos estão na posição pretendida.
- Nunca utilize diluentes para limpar a máquina. Utilize apenas um pano húmido para limpar.
- Não use lâminas de serra que estejam danificadas ou deformadas.
- Substitua a inserção da mesa quando esta estiver desgastada.
- Utilize apenas lâminas de serra indicadas pelo fabricante que se destinem a trabalhar com madeira ou materiais similares conforme a EN 847-1.
- Tenha em mente que a escolha da lâmina de serra depende do material a cortar.
■ Ligue a serra de bancada a um dispositivo de recolha de pó quando está a serrar. - Utilize e corrija o ajuste da lâmina separadora.
- Utilize e corrija o ajuste da proteção da lâmina superior.
■ Tenha cuidado ao fazer ranhuras.
7 EQUIPAMENTO DE SEGURANÇA
7.1 Cunha de clivagem
A cunha de clivagem (8) evita que a peça de trabalho fique presa nos dentes em ascensão e seja atirada contra o operador. A cunha de clivagem deve permanecer posicionada durante a operação.
7.2 Protetor da lâmina de serra
O Protetor da lâmina de serra (7) protege o utilizador de tocar acidentalmente na lâmina de serra e de fragmentos voadores. O Protetor da lâmina de serra deve permanecer posicionado durante a operação.
7.3 Pau para empurrar
O pau para empurrar (13) serve como uma extensão da mão e protege o utilizador de tocar acidentalmente na lâmina de serra. O pau para empurrar deve ser sempre usado quando o espaço entre o batente e a lâmina de serra for inferior a 120 mm.
8 DESEMBALAR E MONTAR
Desembale a unidade e certifique-se de que não falta nenhuma peça.
Nota: Se faltar alguma peça ou estiver danificada contacte o vendedor.
Antes de realizar qualquer trabalho na máquina, desligue a ficha da corrente
8.1 Instalar/remover a proteção da lâmina de serra (Fig. 1-2)
- Solte o botão (33) o máximo possível até que o botão (33) toque na porca (34), tal como demonstrado na figura B. Atenção: não ajuste a porca (34).
- Empurre o parafuso de transporte (35) o máximo possível através da proteção da lâmina de serra (7) para que o perfil quadrado do parafuso de transporte (35) saia da proteção da lâmina de serra (7).
- Monte a proteção da lâmina de serra (7) com o parafuso de transporte (35) na cavidade em forma de L (18) da lâmina separadora (8): primeiro para a frente e depois para baixo, tal como demonstrado na figura C.
- Depois, empurre o parafuso de transporte (35) de novo para trás, com o perfil quadrado dentro da cavidade na proteção da lâmina de serra (7).
- Aperte o botão (33) o máximo possível. Atenção: a proteção da lâmina de serra superior deve poder movimentar-se livremente. A desmontagem realiza-se na ordem inversa.
8.2 Ajustar a lâmina separadora (Fig. 3-4)
- Remova a proteção da lâmina de serra (7)
- Solte os parafusos (19) e remova a lâmina separadora (8). A distância entre a lâmina de serra (15) e a lâmina separadora (8) deve ser de 3-8 mm, tal como na figura 4.
- Garanta que a lâmina separadora está direita e centrada por trás da lâmina de serra (15).
8.3 Montar/trocar a lâmina de serra (Fig. 5-6)
Quando montar a lâmina de serra, use luvas de proteção. Perigo de ferimentos ao tocar na lâmina de serra.
Utilize apenas lâminas de serra que correspondem com os dados característicos fornecidos nas instruções de funcionamento. Utilize apenas lâminas de serra que estejam marcadas com uma velocidade igual ou superior à velocidade marcada na máquina.
Não utilize, em circunstância alguma, discos de rebarbar como ferramenta de corte.
- Remova a cobertura da lâmina de serra (31) soltando os parafusos Phillips (32).
- Solte a porca fixando a chave grande (29) à porca e utilizando a chave pequena (30) no veio do motor para contrariar o movimento. Atenção: gire a porca na direção da rotação da lâmina de serra.
- Remova a flange exterior e remova a lâmina de serra (15).
- Cuidadosamente, limpe as flanges da lâmina de serra antes de instalar a nova lâmina de serra. Substitua e aperte a nova lâmina de serra na ordem inversa.
A seta marcada na lâmina de serra, que indica a direção da rotação, deve apontar na mesma direção que a seta marcada na máquina, os dentes da lâmina de serra devem apontar para baixo na parte da frente da serra.
- Antes de começar a trabalhar de novo com a serra, deve-se verificar a funcionalidade dos dispositivos de proteção.
- Aviso! Após cada troca de lâminas de serra, verifique se a proteção da lâmina de serra (7) abre e fecha conforme necessário. Além disso, verifique se a lâmina de serra (4) funciona livremente na proteção da lâmina de serra (7).
- Aviso! Após cada troca de lâminas de serra, verifique se a lâmina de serra (15) se consegue mover livremente na inserção da mesa (6), tanto na posição vertical como inclinada a 45º.
8.4 Extração de pó (Fig. 7)
- A serra está equipada com um sistema de extração de pó.
- É fortemente aconselhado utilizar um sistema de extração de pó que seja adaptado ao material, sempre que possível.
- Verifique e limpe regularmente os canais de sucção.
9 OPERAÇÃO
Perigo de ferimentos! No caso de uma falha funcional, prima imediatamente o botão vermelho 0 no interruptor On/Off e retire da tomada.
9.1 Verifique antes de iniciar o equipamento!
Perigo de ferimentos! O equipamento apenas pode operado se não existir qualquer defeito. Se existir uma peça com defeito que represente perigo, esta deve ser substituída antes do equipamento ser novamente usado.
Verifique para se certificar que o equipamento se encontra em condições seguras de operação:
- Verifique para se certificar que não existem defeitos visíveis.
- Verifique para se certificar que todos os componentes do equipamento estão corretamente montados.
- Verifique para se certificar que o equipamento de segurança está a funcionar corretamente.
- Verifique para se certificar que a lâmina de serra funciona livremente.
- Verifique se o parafuso de ajuste para ajustar o ângulo de inclinação está apertado.
- Ligar: Premir o botão I no interruptor On/Off (1) liga a serra. Antes de ligar a ferramenta, aguarde até que a lâmina de serra atinja a velocidade máxima.
- Desligar: Premir o botão vermelho 0 no interruptor On/Off (1) desliga a serra.
9.3 Paragens da peça de trabalho
9.3.1 Batente para ângulo de meia-esquadria (Fig. 10)
Para fazer um corte transversal de partes em madeira, o guia para corte de meia-esquadria deve ser utilizado (10.)
POWX07588 PT
- Fixe a extensão do guia para corte de meia-esquadria (19) à guia para corte de meia-esquadria (10) com os botões para o guia para corte de meia-esquadria.
- Empurre a guia para corte de meia-esquadria (10) para dentro da ranhura da superfície da mesa.
- Solte o botão para ajustar o ângulo de esquadria (12).
- Gire a extensão da guia para corte de meia-esquadria (19) até que a seta aponte no ângulo desejado.
- Aperte o botão para ajustar o ângulo de esquadria (12) de novo.
- Verifique a distância entre a extensão da guia para corte de meia-esquadria (19) e a lâmina de serra (15).
Aviso! Não empurre a extensão da guia para corte de meia-esquadria (19) demasiado longe em direção à lâmina da serra. A distância entre a extensão da guia para corte de meia-esquadria (19) e a lâmina de serra (15) deve ser de aproximadamente 2 cm. Se necessário, solte os dois botões para guia para corte de meia-esquadria e ajuste a extensão da guia para corte de meia-esquadria (19). Depois, volte a apertar os botões para guia para corte de meia-esquadria.
9.3.2 Batente paralelo (Fig. 8-9)
Não utilize o batente paralelo e o medidor de esquadria ao mesmo tempo!
Ao cortar partes em madeira, a guia paralela (11) deve ser utilizada.
- Monte a guia paralela (11) na superfície da mesa (14) com o prato de fixação (26), anilhas (27) e botões (12): Fora da mesa de serra: parafuso de ajuste (12) e anilha (27); Dentro da mesa de serra: prato de fixação (26).
Modos de utilizador
A guia paralela fornecida (11) tem duas superfícies de guia de altura diferentes, uma de cada lado da guia. Utilize o lado mais baixo com peças de trabalho planas e o mais alto para peças de trabalho altas.
- Para alterar a altura do batente, solte os botões (12) na guia paralela (11) e retire-o da mesa.
- Rode a guia paralela (11) 180º para que a extremidade dianteira aponte para a traseira.
- Aperte os botões (12) novamente.
Largura de corte
A guia paralela (11) pode ser montada em ambos os lados da superfície da mesa (14).
- Solte os dois botões (9)
- Com a ajuda da régua (18) na superfície da mesa (14), a guia paralela (11) pode ser ajustada ao tamanho desejado.
- Aperte os dois botões (12) para fixar a guia paralela (11).
- Além da visualização da escala, meça a largura de corte entre a lâmina de serra e a guia paralela. Após um novo ajuste, faça um corte de teste para verificar as dimensões.
9.4 Ajustar o ângulo da lâmina de serra (Fig. 7)
Perigo de ferimentos! Partes do corpo ou objetos colocados na área de ajuste podem ser apanhados pela lâmina de serra em funcionamento! Ajuste apenas o ângulo da lâmina quando a lâmina de serra estiver imobilizada!
POWX07588 PT
- Solte tanto o botão de ajuste de ângulo (2) como o botão traseiro para ajuste de ângulo (3).
- Ajuste o ângulo da lâmina de serra deslizando os dois botões (2 e 3) até que o indicador (16) corresponda ao ângulo desejado na escala de ângulo (4).
- Aperte tanto o botão de ajuste de ângulo (2) como o botão traseiro para ajuste de ângulo (3).
9.5 Serrar
Há dois tipos de métodos de serrar:
Serrar no sentido do comprimento (Fig. 9).
- Serrar a peça de trabalho no sentido do comprimento da fibra da madeira.
Corte transversal ou corte, use a guia para corte de meia-esquadria (Fig. 10).
- Serrar a peça de trabalho transversalmente.
9.5.1 Serrar no sentido do comprimento
- Fixe a vedação na posição de medição correta e remova a guia de corte do transportador da bancada.
- Prima a madeira levemente contra a bancada e deixe que esta deslize contra a vedação de corte.
Fique pelo menos a 3 cm da frente da lâmina de serra antes de ligar o motor. O lado da madeira que fica contra a vedação deve ser completamente reta. Mantenha as mãos pelo menos 10 cm afastadas da linha da serra a ser seguida.
- Ligue o motor e aguarde até que a lâmina de serra atinja a velocidade máxima antes de começar a serrar.
- Enquanto prime a madeira contra a bancada e a vedação, pode cuidadosamente empurrar a madeira através da lâmina de serra sem forçar.
- Nunca puxe a peça de trabalho para trás. Se necessário, desligue primeiro o motor sem alterar a posição da peça de trabalho.
9.5.2 Serrar transversalmente
- Retire a vedação e aplique a vedação de corte transversal do lado direito do transportador.
- Ajuste a altura da lâmina de serra (ver serrar no sentido do comprimento).
- Prima a peça de trabalho contra a vedação transversal e mantenha pelo menos 2,5 cm de distância da frente da lâmina de serra.
- Ligue o motor e espere até que a velocidade máxima seja atingida.
- Prima a peça de trabalho contra a vedação e a bancada. Empurre cuidadosamente a madeira através da lâmina de serra. Continue atrás da lâmina de serra. Depois, desligue o motor e mantenha esta posição até que a lâmina de serra tenha parado completamente antes de remover a madeira.
- Nunca puxe a madeira para trás. Se necessário, desligue o motor e mantenha a posição até que a lâmina de serra tenha parado completamente.
10 LIMPEZA E MANUTENÇÃO
10.1 Limpar o equipamento
Perigo de choque elétrico! Nunca salpique com água ou exponha à água. Nunca use detergentes ou solventes para limpar. Estes podem provocar danos irreparáveis à unidade. As peças de plástico podem ser corroídas pelos químicos.
Tratamento cuidadoso e limpeza regular irão assegurar que a unidade se mantenha funcional e possua um bom desempenho por um longo período de tempo.
- Remova a sujidade com uma escova.
- Limpe a ferramenta com um pano húmido.
- Mantenha as ranhuras de ventilação limpas e livres de pó.
10.2 Manutenção da unidade
Perigo de ferimentos! Antes de levar a cabo qualquer trabalho de manutenção certifique-se que o equipamento se encontra desligado (retire a ficha da tomada).
Perigo de ferimentos! Logo após serrar, a lâmina de serra está muito quente. Deixe que a lâmina de serra arrefeça. Nunca limpe uma lâmina de serra quente com líquidos inflamáveis.
Uma lâmina de serra parada pode provocar danos! Use luvas para substituir a lâmina de serra.
11 ARMAZENAMENTO, TRANSPORTE
11.1 Armazenamento
Perigo de ferimentos! Armazene a unidade de forma a que não possa ser iniciada por pessoas não autorizadas. Certifique-se que ninguém possa ferir-se na unidade armazenada.
Danos da máquina! Não armazene desprotegida num ambiente húmido.
12 ESPECIFICAÇÕES TÉCNICAS
| Tensão nominal | 230-240 V |
| Frequência nominal | 50 Hz |
| Consumo nominal | S1:500 W S6 15 % 800 W |
| Peso | 11,00 kg |
| Classe de proteção | I |
| Rotações em vazio | 2950 min-1 |
| Diâmetro da lâmina (externo) | 200 mm |
| Orifício da lâmina (interno) | 16 mm |
| Espessura da lâmina | 2,4 mm |
| Número de dentes | 24 D |
| Máx. profundidade de corte 90° | 43 mm |
| Máx. profundidade de corte 45° | 27 mm |
| Dimensão da bancada | 505 x 373 mm |
| Saída de extração de pó | ∅ 30 mm |
13 RUÍDO
Valores de emissão sonora, medidos em conformidade com a nrma relevante. (K=3)
Nível de pressão acústica LpA 87 dB(A)
Nível de potência acústica LwA 100 dB(A)
ATENÇÃO! Use proteção de ouvidos quando a pressão sonora for superior a 85 dB(A).
14 GARANTIA
- Este produto tem uma garantia de acordo com as regulamentações legais para um período de 36 meses efetivos a partir da data de aquisição pelo primeiro utilizador.
- Esta garantia cobre todas as falhas do material ou produção, mas não inclui: baterias, carregadores, peças com defeito por desgaste de utilização normal, como suportes, escovas, cabos e tomadas ou acessórios como brocas, lâminas de serra, etc., danos ou defeitos que sejam resultado de utilização indevida, acidentes ou alterações, nem os custos de transporte.
- Danos e/ou defeitos resultantes de utilização inadequada também não estão cobertos pelas condições de garantia.
- Renunciamos também qualquer responsabilidade por quaisquer ferimentos corporais resultantes de utilização inadequada da ferramenta.
- As reparações apenas devem ser levadas a cabo por um centro de serviço ao cliente autorizado para ferramentas Powerplus.
- A qualquer momento pode obter mais informação através do número 00 32 3 292 92 90.
- Quaisquer custos de transporte devem sempre ser imputados ao cliente, exceto se acordado de outra forma por escrito.
- Ao mesmo tempo, não pode ser entregue qualquer reivindicação de garantia, se o dano do aparelho resulta de uma manutenção negligente ou de uma sobrecarga.
- Uma exclusão definitiva da garantia resulta de danos causados por permeação de líquidos, penetração excessiva de poeira, danificação intencional (deliberadamente ou devido à grave falta de cuidados), uso não apropriado (utilização para fins não adequados para este aparelho), utilização não qualificada (p.ex. não respeitando as instruções dadas neste manual), montagem incorreta, queda de raio, voltagem de rede incorreta. Esta lista não é restritiva.
- Nunca a aceitação de reivindicações de garantia pode levar à prolongamento da garantia ou ao início de um novo período de garantia em caso da substituição do aparelho.
- Por isso, aparelhos ou componentes substituídos sob garantia ficam na posse de Varo NV.
- Nós reservamos o direito de rejeitar qualquer reivindicação onde a aquisição não possa ser verificada ou quando é visível que o produto não foi utilizado corretamente. (Limpeza das ranhuras de ventilação, escovas de carvão utilizadas com regularidade, ...)
- Deverá guardar o seu talão de compra como prova de aquisição do produto.
- A sua ferramenta desmontada deverá ser devolvida ao representante num estado de limpeza aceitável, na sua caixa de transporte original (aplicável às unidades acompanhadas da prova de compra).
15 MEIO-AMBIENTE
Se a sua máquina necessitar de ser substituída após uma utilização prolongada, não a coloque no lixo doméstico. Elimine-a de uma forma ecologicamente segura.
O lixo produzido pelas máquinas elétricas não pode ser eliminado com o lixo doméstico normal. Faça a reciclagem onde existam instalações adequadas. Consulte as autoridades locais ou o seu revendedor para conselhos sobre a recolha e a eliminação.
VARO N.V. – Vic. Van Rompuy N.V. Joseph Van Instraat 9 – BE2500 Lier – Bélgica, declara que,
Designação do aparelho: Serra de bancada
Marca: POWERplus
Modelo n°.: POWX07588
se encontra em conformidade com os requisitos essenciais e outras provisões relevantes das Diretivas Comunitárias aplicáveis, com base na aplicação das normas Europeias harmonizadas. Qualquer alteração não autorizada do equipamento anula esta declaração.
Diretivas Europeias (incluindo, se aplicável, as respetivas emendas até à data de assinatura):
2011/65/EU
2014/30/EC
2006/42/EC
Normas Europeias harmonizadas (incluindo, se aplicável, as respetivas emendas até à data de assinatura):
EN62841-1:2015
EN62841-3-1:2014
EN55014-1:2017
EN55014-2:2015
EN IEC 61000-3-2 : 2019
EN61000-3-3:2013
Detentor da Documentação Técnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. O signatário atua em nome da administração da empresa,
Assuntos Regulamentares – Gestor de Conformidade
5.1 Zona de lucru ....4
