HASZNÁLATI ÚTMUTATÓ 67900 Lund

3. feltétrögzítő gomb

6. daráló feltét háza

12. daráló feltét nyomórúdja

14. gyümölcsprés feltét

15. préselő feltét szűrője

16. préselő feltét csigája

19. kibbe-töltő feltét elülső része

20. kibbe-töltő feltét hátsó része

21. reszelő-aprító feltét

23. reszelő-aprító feltét nyomórúdja

4. napájací kábel so zástrčkou

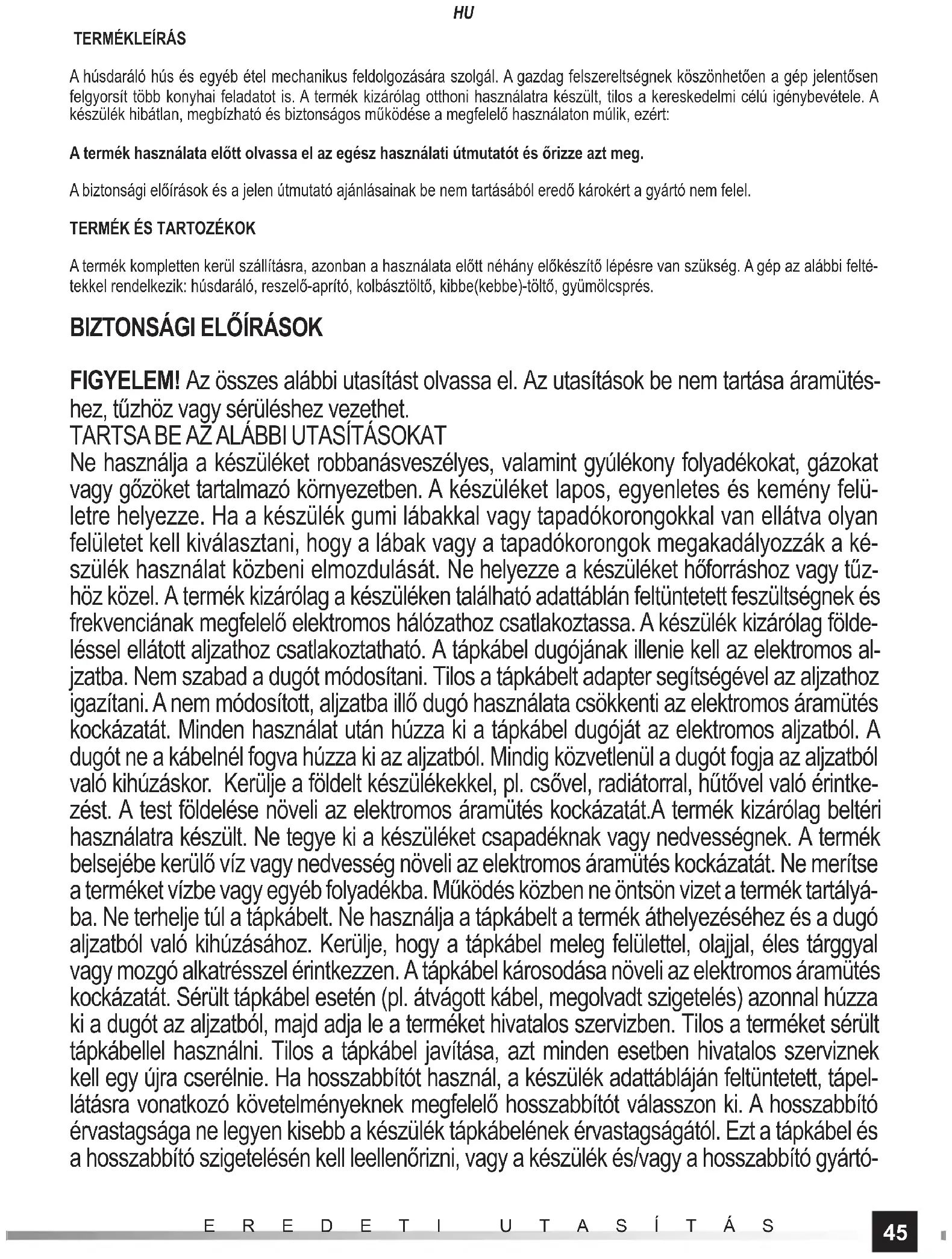

A húsdaráló hús és egyéb étel mechanikus feldolgozására szolgál. A gazdag felszereltségnek köszönhetően a gép jelentősen felgyorsít több konyhai feladatot is. A termék kizárólag otthoni használatra készült, tilos a kereskedelmi célú igénybevétele. A készülék hibátlan, megbízható és biztonságos működése a megfelelő használaton múlik, ezért: A termék használata előtt olvassa el az egész használati útmutatót és őrizze azt meg. A biztonsági előírások és a jelen útmutató ajánlásainak be nem tartásából eredő károkért a gyártó nem felel.

TERMÉK ÉS TARTOZÉKOK

A termék kompletten kerül szállításra, azonban a használata előtt néhány előkészítő lépésre van szükség. A gép az alábbi felté- tekkel rendelkezik: húsdaráló, reszelő-aprító, kolbásztöltő, kibbe(kebbe)-töltő, gyümölcsprés.

BIZTONSÁGI ELŐÍRÁSOK

FIGYELEM! Az összes alábbi utasítást olvassa el. Az utasítások be nem tartása áramütés- hez, tűzhöz vagy sérüléshez vezethet. TARTSA BE AZ ALÁBBI UTASÍTÁSOKAT Ne használja a készüléket robbanásveszélyes, valamint gyúlékony folyadékokat, gázokat vagy gőzöket tartalmazó környezetben. A készüléket lapos, egyenletes és kemény felü- letre helyezze. Ha a készülék gumi lábakkal vagy tapadókorongokkal van ellátva olyan felületet kell kiválasztani, hogy a lábak vagy a tapadókorongok megakadályozzák a ké- szülék használat közbeni elmozdulását. Ne helyezze a készüléket hőforráshoz vagy tűz- höz közel. A termék kizárólag a készüléken található adattáblán feltüntetett feszültségnek és frekvenciának megfelelő elektromos hálózathoz csatlakoztassa. A készülék kizárólag földe- léssel ellátott aljzathoz csatlakoztatható. A tápkábel dugójának illenie kell az elektromos al- jzatba. Nem szabad a dugót módosítani. Tilos a tápkábelt adapter segítségével az aljzathoz igazítani. A nem módosított, aljzatba illő dugó használata csökkenti az elektromos áramütés kockázatát. Minden használat után húzza ki a tápkábel dugóját az elektromos aljzatból. A dugót ne a kábelnél fogva húzza ki az aljzatból. Mindig közvetlenül a dugót fogja az aljzatból való kihúzáskor. Kerülje a földelt készülékekkel, pl. csővel, radiátorral, hűtővel való érintke- zést. A test földelése növeli az elektromos áramütés kockázatát.A termék kizárólag beltéri használatra készült. Ne tegye ki a készüléket csapadéknak vagy nedvességnek. A termék belsejébe kerülő víz vagy nedvesség növeli az elektromos áramütés kockázatát. Ne merítse a terméket vízbe vagy egyéb folyadékba. Működés közben ne öntsön vizet a termék tartályá- ba. Ne terhelje túl a tápkábelt. Ne használja a tápkábelt a termék áthelyezéséhez és a dugó aljzatból való kihúzásához. Kerülje, hogy a tápkábel meleg felülettel, olajjal, éles tárggyal vagy mozgó alkatrésszel érintkezzen. A tápkábel károsodása növeli az elektromos áramütés kockázatát. Sérült tápkábel esetén (pl. átvágott kábel, megolvadt szigetelés) azonnal húzza ki a dugót az aljzatból, majd adja le a terméket hivatalos szervizben. Tilos a terméket sérült tápkábellel használni. Tilos a tápkábel javítása, azt minden esetben hivatalos szerviznek kell egy újra cserélnie. Ha hosszabbítót használ, a készülék adattábláján feltüntetett, tápel- látásra vonatkozó követelményeknek megfelelő hosszabbítót válasszon ki. A hosszabbító érvastagsága ne legyen kisebb a készülék tápkábelének érvastagságától. Ezt a tápkábel és a hosszabbító szigetelésén kell leellenőrizni, vagy a készülék és/vagy a hosszabbító gyártó-46

jához kell fordulni. Ne használja a terméket, ha valamelyik alkatrésze vagy feltétje sérült. Ha a készülék bármely alkatrészén sérülést vél felfedezni, tilos a készülék további használata. Ebben az esetben forduljon a készülékkel hivatalos szervizponthoz, vagy cserélje ki az adott alkatrészt, ha a használati útmutató engedélyezi a javítási műveletet. A mozgó alkatrészek cseréjével, tisztításával vagy beállításával kapcsolatos tevékenységek végrehajtása előtt kapcsolja ki a készüléket és húzza ki a dugót az elektromos aljzatból. Ezt a készüléket csak akkor használhatják 8 évnél idősebb gyermekek és korlátozott fi zikai, érzékszervi vagy szellemi képességekkel élő vagy megfelelő tapasztalattal és ismeretekkel nem rendelke- ző személyek, ha felügyelet alatt állnak vagy utasításokat kaptak a készülék biztonságos használatára vonatkozóan és megértik a fennálló veszélyeket. Gyermekek ne játszanak a termékkel. Gyermekek felügyelet nélkül ne tisztítsák a terméket és ne végezzenek rajta kar- bantartási munkálatokat.A termék kizárólag otthoni használatra készült. Ajánlott a készüléket szünet nélkül nem több, mint 2 percig használni. Ezt követően hagyja a készüléket 20 percig lehűlni. Erre az időre húzza ki a tápkábel dugóját az elektromos aljzatból. Ne használja a készüléket megállás nélkül több mint 10 percig. Ezután az idő után kapcsolja ki a készüléket és hagyja 10 percig hűlni. A készülék túlterhelése gyorsabb elhasználódást okoz, valamint a termék károsodásához vezethet. Ne helyezzen a húsdarálóba kemény élelmiszereket. Húsdarálás előtt távolítsa el a bőrt, csontokat és porcokat. Az egyéb élelmiszereket a magok, szárak, héjak, valamint egyéb kemény részek eltávolításával készítse elő a darálásra. Ne daráljon fagyasztott élelmiszert.

Előkészítés Vegye ki a terméket, távolítsa el a csomagolást, majd a motoros egységre felszerelendő alkatrészeket a „A termék karbantartása” pontban található utasításoknak megfelelően mossa meg. Állítsa be a terméket az útmutatónak megfelelően. Rögzítse a húsdaráló feltétet, vagy a reszelő-aprító feltétet. Helyezze a feltétet a rögzítő foglalatba úgy, hogy azt ferdén tartva a foglalat irányába tolja, majd elforgatja úgy, hogy a bemeneti nyílás felfelé nézzen (II). Rögzítéskor hallani fogja a feltétet a foglalatban rögzítő retesz működésének jellegzetes hangját. Ha rögzítéskor probléma adódik, nyomja meg és tartsa lenyomva a feltétrögzítő gombot, helyezze be a feltétet és engedje fel a gombot. Ellenőrizze a rögzítés helyességét. A megfelelően rögzített feltét csak a rögzítőgomb lenyomásakor vehető ki (III). Ezt követően kis szögben fordítsa el a feltétet és vegye ki a rögzítő foglalatból. Húsdaráló feltét Helyezze a feltétet a rögzítő foglalatba. Helyezze be a darálócsigát a feltétbe úgy, hogy a motor tengelye a csiga nyílásába kerüljön (IV). Helyezze fel a pengét a négyszögletes foglalatra úgy, hogy a vágóélek a feltét külseje felé nézzenek (V). Helyezze fel a szitát. A rostély pereme pozicionáló pöckökkel van ellátva, amelyeknek a feltét elején lévő nyílásokba kell kerülniük (VI). A termékhez mellékelt rostélyok különböző átmérőjű nyílásokkal rendelkeznek. Minél kisebbek a nyílások, annál jobban lesz ledarálva az élelmiszer. Figyelem! Egyszerre csak egy rostély helyezhető fel. A feltét kidobónyílásának menetére csavarja fel a rögzítő gyűrűt (VII). A bedobó nyílásra helyezze fel az adagolótálcát (VIII). Ellenőrizze, hogy a nyomórúd akadás nélkül behelyezhető és kivehető a bedobó nyílásból. Kolbásztöltő feltét (IX) A húsdaráló feltéthez hasonlóan szerelje fel, de a rögzítő gyűrű felcsavarása előtt helyezze fel a kolbásztöltő feltétet. Gyümölcsprés feltét (X) Helyezze be a feltétet a rögzítő foglalatba, a feltét belsejébe pedig helyezze be a darálócsigát.47

A gyümölcsprés feltét belsejébe tolja be a szűrőt, majd a csigát. Rögzítse a feltétet és biztosítsa a gyűrűvel. A paradicsomprés feltét pozicionáló pöckökkel van ellátva, amelyeknek a feltét elején lévő nyílásokba kell kerülniük. Csavarja be a feltét elülső részébe a beállítócsavart, de ne hajtsa be teljesen. Helyezze fel a feltétre a védőelemet, mely préselés közben megakadályozza a lé kifröccsenését. A feltét kis nyílásain keresztül fog kifolyni a lé, ezért helyezzen alá olyan edényt, melynek átmérője lehetővé teszi az egész lé felfogását. A feltét elülső nyílásán keresztül fog kijutni a préselt gyümölcshús. A beállítócsavar behajtásának mértékét a préselést elemezve állítsa be. Ne hagyja, hogy a lé vagy a gyümölcshús eldugítsa a feltét belsejét. Ha a feltét belsejében túl nagy mennyiségű lé gyülemlik fel, a lé a hajtóműbe kerülhet, ami a termék meghibásodásához vagy elektromos áramütéshez vezethet. Ha a nyílásból kijutó gyümölcshús túl száraz, csavarja kicsit kijjebb a csavart. Ez lehetővé teszi a feltét eldugulásának megaka- dályozását. Nagyobb létartalmú gyümölcsök préselésekor hajtsa beljebb a csavart. Kevésbé lédús gyümölcsök esetében hajtsa kijjebb a csavart. Kibbe feltét (XI) Helyezze be a feltétet a rögzítő foglalatba, a feltét belsejébe pedig helyezze be a darálócsigát. A kibbe feltét hátsó része pozicionáló pöckökkel van ellátva, amelyeknek a feltét elején lévő nyílásokba kell kerülniük. Helyezze fel a kibbe feltét elülső részét, majd rögzítse a rögzítő gyűrűvel. Reszelő-aprító feltét (XII) A feltét egy külön házzal és nyomórúddal rendelkezik. Helyezze a feltétet a motor foglalatába. Tolja be a feltétbe a dobot. A dob nyílásainak élei nagyon élesek, ezért a sérülések elkerülése érdekében óvatosan járjon el. A feltét tengelyének pöckei illeszkedjenek a dob hátsó falának nyílásában található kivágásokhoz (XIII). Ellenőrizze, hogy a nyomórúd akadás nélkül behelyezhető és kivehető a bedobó nyílásból. Figyelem! Ne használja ehhez a feltéthez a húsdaráló feltét nyomórúdját. A termék három dobbal rendelkezik. A két, kerek nyílásokkal ellátott dob reszelésre használható. Minél nagyobbak a nyílások, annál nagyobb a reszelt termék. A szögletes nyílásokkal ellátott dob aprításra szolgál. A kiválasztott feltét felhelyezése után helyezzen a kiömlő nyílás alá egy edényt. A termék használatra kész. Termék bekapcsolása Győződjön meg, hogy a kapcsológomb OFF helyzetben van, majd csatlakoztassa a tápkábel dugóját elektromos aljzathoz. A termék háromállású kapcsológombbal rendelkezik. OFF – kikapcsolt termék, ON – bekapcsolt termék, R – hátramenet. A készülék a kapcsológomb ON helyzetbe való kapcsolásával indítható el. A kapcsolót nem kell ebben a helyzetben tartani. A készülék a kapcsológomb OFF helyzetbe való kapcsolásával állítható le. E célból gyengéden nyomja meg a kapcsolót az R jelölésnél, majd engedje fel. Várja meg, amíg a motor megáll. Az R jelöléssel ellátott pozíció a hátrameneti fokozat rövid bekapcsolását teszi lehetővé. Nyomja meg és tartsa lenyomva a gom- bot ebben a pozícióban. A csiga ellenkező irányba kezd el forogni, ami lehetővé teszi az élelmiszer kitisztítását a feltét belsejéből. A kapcsológomb felengedésekor a készülék automatikusan OFF helyzetbe kapcsol és megáll. A hátrameneti fokozatot akkor használja, amikor csökken a daráló hatékonysága. A csiga ellenkező irányba való forgatása le- hetővé teszi az étel kivételét a feltét belsejéből. Ezt követően ismét indítsa el a készüléket a kapcsológomb ON helyzetbe való állításával és ismét darálja le az ételt. Ha továbbra is csökkent hatékonyságot észlel, állítsa le a terméket, vegye le és szerelje szét a feltétet, majd tisztítsa meg a „Termék karbantartása” című fejezetben található utasításoknak megfelelően. A munka befejeztével kapcsolja ki a terméket a kapcsoló OFF helyzetbe kapcsolásával, húzza ki a tápkábelt az elektromos aljzat- ból és lásson neki a termék karbantartásával kapcsolatos teendőknek.

KARBANTARTÁS ÉS TÁROLÁS

FIGYELEM! A motoros egységet soha ne merítse vízbe vagy más folyadékba. Ez elektromos áramütéshez vagy a termék meg- hibásodásához vezethet. A feltétek mindegyik alkatrésze vízbe meríthető és folyóvíz alatt mosható. Az élelmiszerrel érintkező alkatrészeket azonnal a használat után meg kell mosni. Az odaszáradt ételmaradványok eldugíthatják a termék alkatrészeit, ami a termék hatékonyságának csökkenéséhez, vagy akár károsodáshoz vezethet. Ha erre sor kerül, merítse azokat az alkatrészeket meleg, mosószeres vízbe, amelyek a jelen útmutató szerint vízbe meríthetők és várja meg az ételmarad- vány feloldódását, majd puha szivaccsal vagy kefével és mosószeres vízzel tisztítsa meg. A termék egyik alkatrésze sem mosható mosogatógépben. Ez a termék alakjának, színének vagy anyagának elváltozásához vezethet.48

A gyümölcsprés feltétben és a húsdaráló feltét rostélyaiban található nyílásokat puha, műanyag kefével tisztítsa. A termék alkat- részeinek tisztításakor ne használjon éles tárgyakat (pl. drótszivacs). A készülék háza puha, nedves ronggyal és gyengéd mosószerrel tisztítható. Törölje szárazra. Ne használjon súroló hatású tisztítószereket. A készülék áramhoz való csatlakoztatása előtt ellenőrizze, hogy mindegyik alkatrész tiszta és száraz-e. A terméket száraz és árnyékos helyen tárolja. A termék tárolási helye legyen jogosulatlan személyektől, különösen gyermekektől védett. A terméket az eredeti csomagolásában tárolja.

Paraméter Mértékegység Érték Katalógusszám 67900 Névleges feszültség [V~] 220 – 240 Névleges frekvencia [Hz] 50 Névleges teljesítmény [W] 550 Érintésvédelmi osztály II Tömeg [kg] 2,149
