FAN102477 - Ventilátor Emerio - Ingyenes használati útmutató

Termék típusa	Álló ventilátor
Márka	Emerio
Modell	FAN102477
Tápfeszültség	220-240 V ~ 50 Hz
Teljesítményfelvétel	50 W
Készenléti fogyasztás	0.462 W
Maximális légáramlás	39.55 m³/min
Maximális légsebesség	2.62 m/s
Zajszint	52.9 dB(A)
Szolgálati érték	1.13 (m³/min)/W
Sebességfokozatok száma	3 (alacsony, közepes, magas)
Időzítő	Igen, 0,5-től 7,5 óráig
Üzemmódok	Normál, Természetes, Alvás
Lengés	Igen
Távirányító	Igen (AAA elemek nem tartozék)
Magasságállítás	Igen
Döntés	Igen
Védőrácsok	Elülső és hátsó
Tisztítás	Nedves ruhával, kefével vagy porszívóval a rácsokhoz
Biztonság	Ne merítse vízbe, tartsa 8 év alatti gyermekektől távol

Gyakran ismételt kérdések - FAN102477 Emerio

Hogyan szereljem össze az Emerio FAN102477 ventilátort?

Először szerelje össze a lábazatot a tartó aljzatra csavarozásával a rögzítő anyával. Illessze be a magasságállító csövet, és húzza meg a magasságállító gombot. Rögzítse a ventilátor testét a csőhöz a rögzítő csavarral. Szerelje fel a hátsó védőrácsot a rögzítő anyával, majd helyezze be a légcsavart, és húzza meg a légcsavar anyáját az óramutató járásával ellentétes irányban. Végül rögzítse az első rácsot a klipszek segítségével. Részletes ábrákért tekintse meg a használati útmutatót.

Hogyan használjam a távirányítót?

Helyezzen be két AAA elemet (nem tartozék) a polaritásra ügyelve. A távirányítót a vezérlőegységen lévő vevő felé kell irányítani. Hatótávolság akár 8 méter. A távirányító gombjai ugyanazokkal a funkciókkal rendelkeznek, mint a vezérlőpanel gombjai.

Hogyan állítsam be az időzítőt?

Nyomja meg az Időzítő gombot az időtartamok 0,5 órától 7,5 óráig történő léptetéséhez 0,5 órás lépésekben. Beállítás után a ventilátor automatikusan leáll a megadott idő elteltével. A megfelelő jelzőfény mutatja a hátralévő időt.

Melyek az elérhető szellőzési üzemmódok?

Három üzemmód: Normál (állandó sebesség), Természetes (természetes szellőt szimulál) és Alvás (fokozatosan csökkenti a sebességet 30 perc alatt, lépésenként). Az üzemmódot a Mód gomb megnyomásával változtathatja.

Hogyan tisztítsam a ventilátort?

Mindig húzza ki a készüléket tisztítás előtt. Nedves ruhával törölje le a külső felületeket. A rácsokhoz használjon száraz kefét vagy porszívót a por eltávolításához. Soha ne merítse a ventilátort vízbe.

Mit tegyek, ha a ventilátor nem működik?

Ellenőrizze, hogy a dugó megfelelően van-e csatlakoztatva, és a hálózati aljzat működik-e. Győződjön meg arról, hogy a be/ki kapcsoló be van-e nyomva. Ha a tápellátás jelzőfénye nem világít, próbáljon ki egy másik aljzatot. Ha a probléma továbbra is fennáll, lépjen kapcsolatba az ügyfélszolgálattal.

Használhatom a ventilátort a szabadban?

Nem, a ventilátor csak beltéri használatra készült. Ne használja kültéren, hogy elkerülje a nedvesség vagy por okozta károkat.

Hogyan állítsam be a ventilátor magasságát?

Lazítsa meg a magasságállító gombot (reteszelő) a csövön. Állítsa be a ventilátort a kívánt magasságra, majd húzza meg szorosan a reteszelőt.

Mit tegyek áramkimaradás esetén?

A ventilátor az előző beállításokkal folytatja a működést (kivéve az időzítőt és az alvó üzemmódot). Az újraindításhoz egyszerűen nyomja meg a be/ki gombot.

Hogyan aktiváljam a lengő funkciót?

Nyomja meg a Lengés gombot a vezérlőpanelen vagy a távirányítón. Az OSC jelzőfény kigyullad. Újbóli megnyomással kikapcsolhatja.

HASZNÁLATI ÚTMUTATÓ FAN102477 Emerio

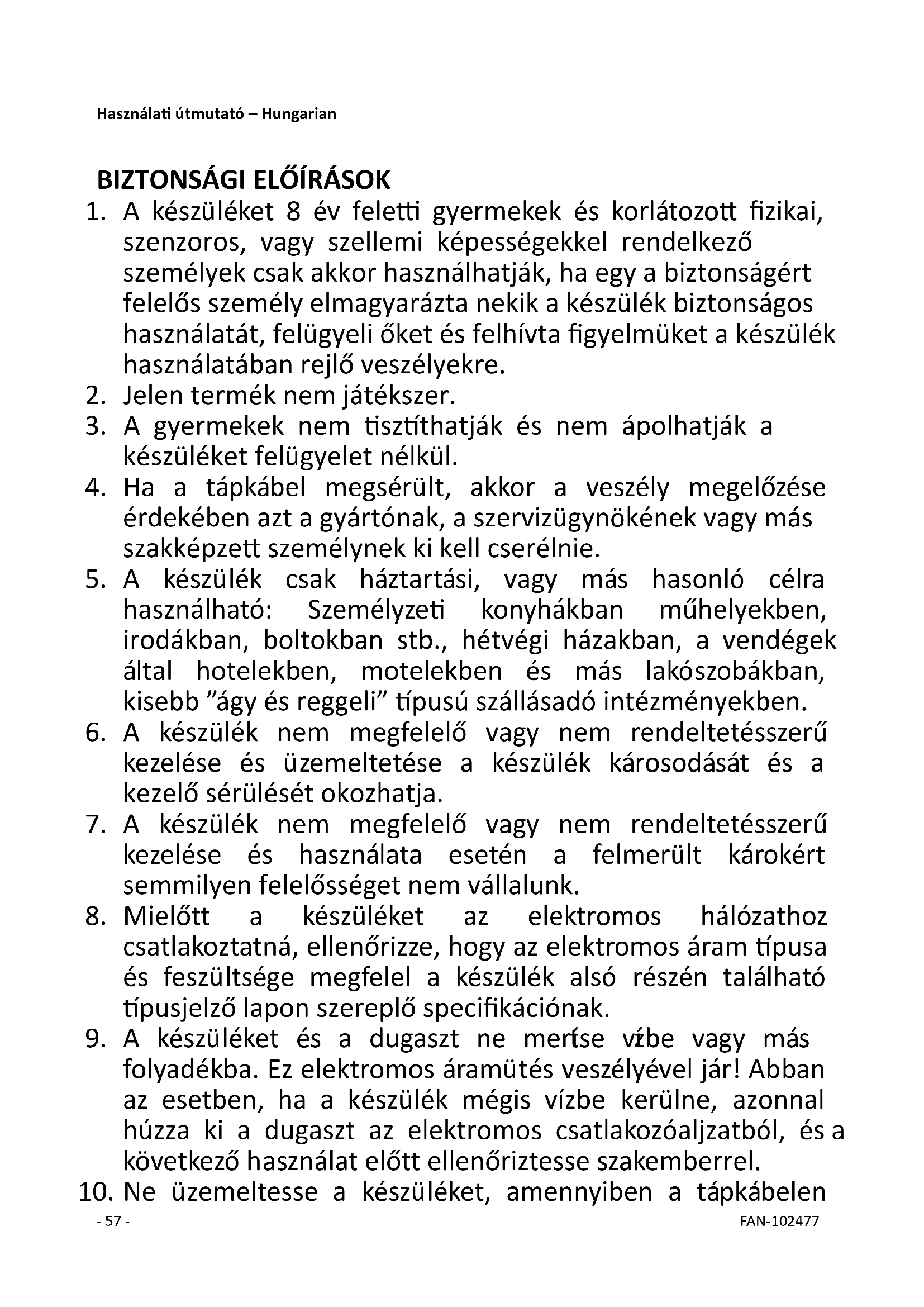

1. A készüléket 8 év feletti gyermekek és korlátozott fizikai, szenzoros, vagy szellemi képességekkel rendelkező személyek csak akkor használhatják, ha egy a biztonságért felelős személy elmagyarázta nekik a készülék biztonságos használatát, felügyeli őket és felhívta figyelmüket a készülék használatában rejlő veszélyekre.
2. Jelen termék nem játékszer.
3. A gyermekek nem tisztíthatják és nem ápolhatják a készüléket felügyelet nélkül.
4. Ha a tápkábel megsérült, akkor a veszély megelőzése érdekében azt a gyártónak, a szervizügynökének vagy más szakképzett személynek ki kell cserélnie.
5. A készülék csak háztartási, vagy más hasonló célra használható: Személyzeti konyhákban műhelyekben, irodákban, boltokban stb., hétvégi házakban, a vendégek által hotelekben, motelekben és más lakószobákban, kisebb "ágy és reggeli" típusú szállásadó intézményekben.
6. A készülék nem megfelelő vagy nem rendeltetésszerű kezelése és üzemeltetése a készülék károsodását és a kezelő sérülését okozhatja.
7. A készülék nem megfelelő vagy nem rendeltetésszerű kezelése és használata esetén a felmerült károkért semmilyen felelősséget nem vállalunk.
8. Mielőtt a készüléket az elektromos hálózathoz csatlakoztatná, ellenőrizze, hogy az elektromos áram típusa és feszültsége megfelel a készülék alsó részén található típusjelző lapon szereplő specifikációnak.
9. A készüléket és a dugaszt ne mertse víbe vagy más folyadékba. Ez elektromos áramütés veszélyével jár! Abban az esetben, ha a készülék mégis vízbe kerülne, azonnal húzza ki a dugaszt az elektromos csatlakozóaljzatból, és a következő használat előtt ellenőriztesse szakemberrel.
10. Ne üzemeltesse a készüléket, amennyiben a tápkábelen

vagy a dugaszon sérülés jeleit véli felfedezni, vagy ha a készülék a földre esett, vagy egyéb módon sérült. Ebben az esetben vigye a készüléket egy specialistához ellenőrzésre és javításra, ha szükséges.

1. Soha ne húzza ki a készüléket a fali aljzatból a kábelnél fogva, sem pedig vizes kézzel.
2. Ü gyeljen arra, hogy a tápkábel ne lógjon le éles peremekről és ne akadjon be semmibe.
3. A készüléket tartsa távol a nedvességtől és védje a fröccsenő folyadékoktól.
4. A készüléket tartsa távol a forró tárgyaktól (pl. főzőlapoktól) és a nyílt lángtól.
5. A készüléket és kábelét tartsa 8 évnél fiatalabb gyerekek számára nem hozzáférhető helyen.
6. A készüléket tilos külső időzítő kapcsolóról vagy külön távirányítású rendszerről üzemeltetni.
7. A készüléket sík, záraz és hőálló felületen használja.
8. Használat közben soha ne hagyja a készüléket felügyelet nélkül.
9. Ne tárolja és ne használja a készüléket a szabadban.
10. Tartsa a készüléket száraz, gyerekek számára nem hozzáférhető helyen (lehetőleg a csomagolásában).
11. Ne tegye az ujját sem más tárgyakat a rácsok (ventilátorok védőrácsába), ha a ventilátor forog.
12. Ne működtesse a készüléket a rácsok (ventilátor védőrácsai) nélkül, mert az súlyos személyi sérülést eredményezhet.
13. A készüléket használat előtt teljesen össze kell szerelni.
14. Figyeljen oda a hosszú hajára! A ventilátor beszippanthatja.
15. Ne irányísa a légáramot emberekre hosszabb időn át.
16. A védőrács eltávolítása előtt ellenőrizze, hogy a ventilátor ki van húzva az elektromos hálózatból.

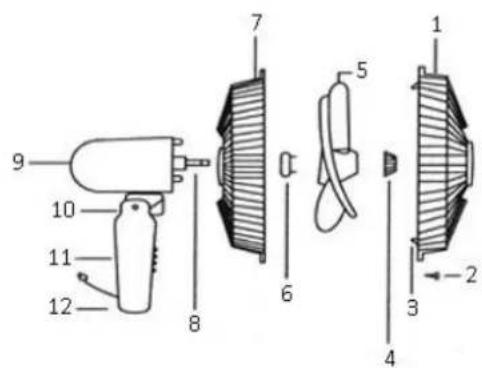

RÉSZEGYSÉGEK LEÍRÁSA

1. Elülső védőrács
2. Rácsrögzítő csavarja
3. Rácsrögzítők
4. Propeller-rögzítő csavar
5. Propeller
6. Rácsrögzítő csavar
7. Hátsó védőrács
8. Motor tengelye
9. Hátsó burkolat
10. Fejrögzítő csavar
11. Kapcsolódoboz
12. Rögzítőcsavar
13. Magasságállító cső
14. Rögzítő készlet
15. Állvány alsó része
16. Állvány alapzata
17. Biztosítóanya

** A készüléket a használat megkezdése előtt a következő sorrendben szerelje össze.

1. Szerelje össze az állványt

- Tegye az álló tengelyt (15) az alapzatra (16).

- A biztosfóanyával (17) csavarozza az álló tengelyt az alapzatra.

1. A teljes szerelvény

- Húzza ki a magasságállfó csövet (13), és húzza meg a rögzfő készletet (14).

- Fogja a ventilátort és a magasságállító csőhöz a rögzítőcsavarral (12), majd rögzítse.

1. A hátsó védőrács felszerelése

Csavarja ki a védőrácsrögzítő csavart (6)az óramutató járásával ellentétes irányba.

- Rögzítse a hátsó védőrácsot (7) a két kiállásra a motor burkolatának elején.

- Csavarja fel és húzza meg a védőrácsrögzítő csavart az óramutató járásának irányában.

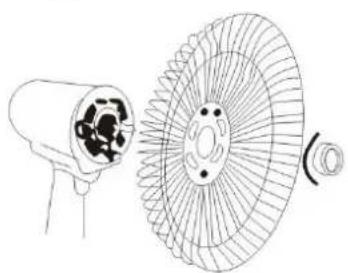

1. A propeller felszerelése

- Tegye a lapátot a tengelyre, és ellenőrizze, hogy stabilan rögzül a tengelyen található tartóra.

- Csavarja fel a propellerrögzítő csavart a tengelyre. Megjegyzés: A propellerrögzítő csavart az óramutató járásával ellentétesen kell felcsavarni.

1. Az elülső védőrács felszerelése

- Akassza be az elülső rácson levő kampót a hátsó rács felső részébe.

- Illessze az elülső védőrácsot a hátsó védőrácshoz, majd zárja be a rögzítőket, és egy csavarhúzóval rögzítse egymáshoz a rácsokat.

Dugja be a tápkábelt egy megfelelő fali aljzatba. A tápellátás jelzőfény kigyullad, és a készülék készenléti állapotba kerül. Nyomja meg a be/ki kapcsolót, és a ventilátor elkezd működni a következő beállítással:

Fordulatszám: alacsony / Időzítő: ki / Üzemmód: normal (a „TERMÉSZET” és az „ELALVÁS” jelzőlámpák nem világítanak) / Oszcilláció: ki

Óvatosan nyomja meg a vezérlőpanelen lévő gombokat a kívánt funkciók kiválasztásához.

1. Oszcilláció (OSC)

2. Ü zemmód

a. Természet

b. Elalvás

1. Időzítő

a. 0,5 ó

b. 1 ó

c. 2 ó

d. 4 ó

1. Fordulatszám

a. L = Alacsony

b. M= közepes

c. H = magas

1. Be/ki kapcsoló

2. Távirányító jelvevő

MEGJEGYZÉS: A távirányító gombjainak funkciója ugyanaz, mint a vezérlöpult gombjainak funkciói.

1. Oszcilláció: Nyomja meg ezt a gombot az oszcilláció funkció be- és kikapcsolásához. Az „OSC” jelzőlámpa a funkció bekapcsolt állapotában világít.

2. Ü zemmód: Nyomja meg ezt a gombot a „TERMÉSZET” vagy „ELALVÁS” üzemmód funkciók kiválasztásához, és a megfelelő jelzőlámpa kigyullad. MEGJEGYZÉS: ha nem választ üzemmódot, a ventilátor normál előre beállított fordulatszámon fog működni.

a. Természet: amikor a „TERMÉSZET” jelzőlámpa világt, a ventilátor szellő üzemmódba kapcsol. Megnyomhatja a „FORDULATSZÁM” gombot az L / M / H fordulatszám kiválasztásához.

b. Elalvás: amikor az „ELALVÁS” jelzőlámpa világít, a ventilátor nem egyenletesen fog működni. A fordulatszám beállítása (L / M / H) magasról alacsonyra vált, és addig működik alacsony fordulatszámon, amíg az időzítő ki nem kapcsol, vagy manuálisan ki nem kapcsolja a készüléket.

(Például: Ha a H fordulatszámot választja, a motor H fordulatszámon fog működni. 30 perc elteltével automatikusan M fordulatszámra vált. Ú jabb 30 perc elteltével a motor L fordulatszámra vált és L fordulatszámon fog működni, amíg manuálisan nem módosítja a fordulatszámot.)

1. Időzítő: Nyomja meg ezt a gombot a kívánt működési idő kiválasztásához a következők közül: 0,5 ó → 1 ó → 1,5 ó → 2 ó → ... → 7,5 ó → ki → 0,5 ó ... (ismétlés). Az időzítő beállítása után a készülék visszaszámol, miközben a megfelelő jelzőlámpa mutatja a hátralévő időt (például, ha az időzítő 1 ó értékre van beállítva, 30 perc elteltével az 1 ó beállítás jelzőlámpa kikapcsol és a 0,5 ó jelzőlámpa kigyullad.). A beálltott idő letelte után az összes időztő funkció letilt, a jelzőlámpa kialszik, és a készülék kikapcsol. A ventilátor készenléti állapotban vált.

2. Fordulatszám: Nyomja meg ezt a gombot a kívánt fordulatszám beállításához: Alacsony / közepes / magas. A megfelelő jelzőlámpa kigyullad.

3. Be/ki kapcsoló: Nyomja meg ezt a gombot a ventilátor készenléti üzemmódban való be-/kikapcsolásához.

a. Az első bekapcsolásakor a készülék a következő beállításokkal fog működni: Fordulatszám: alacsony / Időztő: ki / Ü zemmód: normál (a „TERMÉSZET” és az „ELALVÁS” jelzőlámpák nem világítanak) / Oszcilláció: ki

b. Ha a készülék már volt használva és tovább szeretné működtetni, nyomja meg ezt a gombot, és az utolsó

idõpont beállításai maradnak meg, kivéve az időzítő funkcióit és az elalvás üzemmódot.

1. Táviránytó jelvevő: A táviránytót a vezérlőpult jelvevőjére kell irányfani. A működési tartomány az elemek állapotától és a környezettől függően legfeljebb 8 méter lehet.

TÁVIRÁNYÍTÓ

A készülékhez távirányító tartozik. A távirányítóhoz használjon két darab AAA méretű elemet (nem tartozék). Stabilan helyezze be az elemeket a táviránytóba, ügyelve a polaritásra. Ha a készüléket hosszabb ideig nem használja, vegye ki az elemeket a távirányítóból. A távirányító gombjainak funkciója ugyanaz, mint a vezérlöpult gombjainak funkciói.

MEGJEGYZÉS:

1. Döntési szögek: A ventilátorburkolat megnyomásával beállthatja a ventilátor kvánt dölését. Rögzíse a szöget a fejrögzítő csavarral (10).
2. Magasság beállítása: Lazísa meg a rögzföt (14) az alapzaton (15). Ó vatosan emelje fel vagy engedje le a ventilátort a kívánt magasságba, és utána erősen húzza meg a rögzítöt.

TISZTÍTÁS

1. A ventilátor szervizelése előtt és minden használat után kapcsolja ki a készüléket és húzza ki a tápkábelt a fali aljzatból.
2. Soha ne mertse víbe a készüléket (rövidzárlat veszélye). A tisztfáshoz csak törölje át a készüléket egy nedves ruhával, és utána alaposan szárítsa meg. Először mindig húzza ki a tápkábelt.
3. Ügyeljen arra, hogy ne halmozódjon fel túl sok por a levegőbeszívó és –kifúvó nyíásokban, egy kefe vagy porszívó segítségével időnként tisztítsa meg ezeket a helyeket.

MÜSZAKI ADATOK

Működési feszültség: 220-240V \~ 50Hz

Energiafogyasztás: 50 W

Eco kialakítási követelmények
Termékinformáció követelmények
Ventilátor max. légtömegáram (F)	39.55 m ^3 min
Ventilátor bemeneti teljesítmény (P)	34.9 W
Ü zemérték (SV)	1.13(m ^3 min)/W
Ü zemérték mérésére használt szabvány	IEC 60879: 1986 (corr.1992)
Energiafogyasztás készenléti üzemmódban (PSB)	0.462 W
Ventilátor hangteljesítményszint (LWA)	52.9 dB(A)
aximális légsebesség (c)	2.62 meter/sec
További információk az alábbi elérhetőségen	BAHAG AGGutenbergstr. 2168167 MannheimGermany

Ú jrahasznosítás

Ez a jelzés arra utal, hogy a terméket a 2012/19-EU rendeletnek megfelelően tilos a normál háztartási hulladékkal együtt kidobni. A szabálytalan hulladékkezelésnek a környezetre és az emberek egészségére esetlegesen gyakorolt káros hatások megelőzése, valamint az anyagi erőforrások fenntartható újrafelhasználása érdekében az előírt módon hasznosítsa újra a terméket. A használt

készülék visszajuttatására használja a gyűjtő- és visszavételi hálózatot, vagy vegye fel a kapcsolatot a kiskereskedővel, akitől a terméket vásárolta. Gondoskodnak a termék biztonságos újrahasznosításáról.
