Ürün Tipi	Ayaklı Vantilatör
Marka	Emerio
Model	FAN102477
Güç Kaynağı	220-240 V ~ 50 Hz
Güç Tüketimi	50 W
Bekleme Gücü	0.462 W
Maksimum Hava Akışı	39.55 m³/min
Maksimum Hava Hızı	2.62 m/s
Ses Seviyesi	52.9 dB(A)
Servis Değeri	1.13 (m³/min)/W
Hız Sayısı	3 (düşük, orta, yüksek)
Zamanlayıcı	Evet, 0,5 ile 7,5 saat arası
Çalışma Modları	Normal, Doğal, Uyku
Salınım	Evet
Uzaktan Kumanda	Evet (AAA piller dahil değildir)
Yükseklik Ayarı	Evet
Eğim	Evet
Koruma Izgaraları	Ön ve Arka
Temizlik	Izgaralar için nemli bez, fırça veya elektrikli süpürge
Güvenlik	Suya daldırmayın, 8 yaşından küçük çocukların erişemeyeceği yerde saklayın

Sık sorulan sorular - FAN102477 Emerio

Emerio FAN102477 vantilatörü nasıl monte edilir?

Öncelikle ayağı, kilitleme somunu ile desteği tabana vidalayarak monte edin. Yükseklik ayar borusunu takın ve ayar vidasını sıkın. Vantilatör gövdesini sabitleme vidası ile boruya sabitleyin. Arka koruma ızgarasını sabitleme somununu vidalayarak takın, ardından pervaneyi yerleştirin ve pervane somununu saat yönünün tersine sıkın. Son olarak, ön ızgarayı klipslerle sabitleyin. Detaylı şemalar için kullanım kılavuzuna bakın.

Uzaktan kumanda nasıl kullanılır?

Pil yönlerine dikkat ederek iki adet AAA pil (dahil değildir) takın. Uzaktan kumanda, kontrol kutusu üzerindeki alıcıya yönlendirilmelidir. Menzil 8 metreye kadar ulaşabilir. Uzaktan kumanda düğmeleri, kontrol panelindekilerle aynı işlevlere sahiptir.

Zamanlayıcı nasıl ayarlanır?

Zamanlayıcı düğmesine basarak süreleri 0,5 saatten 7,5 saate kadar 0,5 saatlik adımlarla döndürün. Ayarlandıktan sonra vantilatör belirtilen sürenin sonunda otomatik olarak duracaktır. İlgili gösterge kalan süreyi belirtir.

Hangi havalandırma modları mevcuttur?

Üç mod: Normal (sabit hız), Doğal (doğal esinti simülasyonu) ve Uyku (her kademede 30 dakika boyunca hızı kademeli olarak azaltır). Mod düğmesine basarak modu değiştirebilirsiniz.

Vantilatör nasıl temizlenir?

Temizlemeden önce cihazın fişini her zaman çekin. Dış yüzeyleri silmek için nemli bir bez kullanın. Izgaralar için tozu almak üzere kuru bir fırça veya elektrikli süpürge kullanın. Vantilatörü asla suya daldırmayın.

Vantilatör çalışmazsa ne yapmalıyım?

Fişin doğru takılı olduğundan ve prizin çalıştığından emin olun. Açma/kapatma düğmesine basıldığından emin olun. Güç göstergesi yanmıyorsa, başka bir priz deneyin. Sorun devam ederse, bir satış sonrası servisiyle iletişime geçin.

Vantilatörü dışarıda kullanabilir miyim?

Hayır, vantilatör yalnızca iç mekan kullanımı için tasarlanmıştır. Nem veya tozdan kaynaklanan hasar riskini önlemek için dışarıda kullanmayın.

Vantilatörün yüksekliği nasıl ayarlanır?

Boru üzerindeki ayar vidasını (kilitleme) gevşetin. Vantilatörü istenen yüksekliğe ayarlayın, ardından kilidi sıkıca sıkın.

Elektrik kesintisi durumunda ne yapmalıyım?

Vantilatör, önceki ayarlarla (zamanlayıcı ve uyku modu hariç) çalışmaya devam edecektir. Yeniden başlatmak için açma/kapatma düğmesine basmanız yeterlidir.

Salınım nasıl etkinleştirilir?

Kontrol paneli veya uzaktan kumanda üzerindeki Salınım düğmesine basın. OSC göstergesi yanar. Devre dışı bırakmak için tekrar basın.

KULLANIM KILAVUZU FAN102477 Emerio

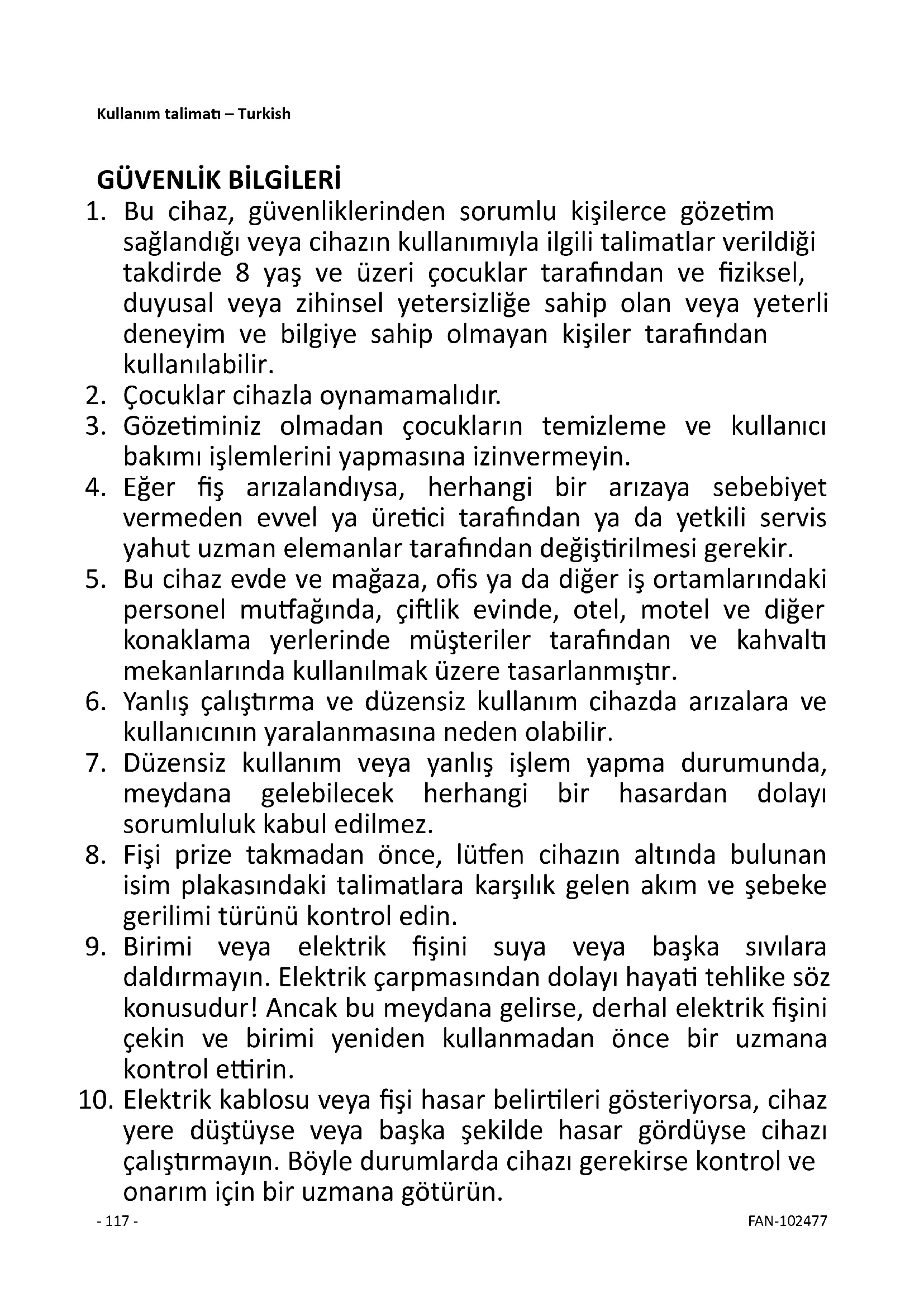

1. Bu cihaz, güvenliklerinden sorumlu kişilerce gözetim sağlandığı veya cihazın kullanımıyla ilgili talimatlar verildiği takdirde 8 yaş ve üzeri çocuklar tarafından ve fiziksel, duyusal veya zihinsel yetersizliğe sahip olan veya yeterli deneyim ve bilgiye sahip olmayan kişiler tarafından kullanılabilir.
2. Çocuklar cihazla oynamamalıdır.
3. Gözetiminiz olmadan çocukların temizleme ve kullanıcı bakımı işlemlerini yapmasına izinvermeyin.
4. Eğer fiş arızalandıysa, herhangi bir arızaya sebebiyet vermeden evvel ya üretici tarafından ya da yetkili servis yahut uzman elemanlar tarafından değiştirilmesi gerekir.
5. Bu cihaz evde ve mağaza, ofis ya da diğer iş ortamlarındaki personel mutfağında, çiftlik evinde, otel, motel ve diğer konaklama yerlerinde müşteriler tarafından ve kahvaltı mekanlarında kullanılmak üzere tasarlanmıştır.
6. Yanlış çalıştırma ve düzensiz kullanım cihazda arızalara ve kullanıcıının yaralanmasına neden olabilir.
7. Düzensiz kullanım veya yanlış işlem yapma durumunda, meydana gelebilecek herhangi bir hasardan dolayı sorumluluk kabul edilmez.
8. Fişi prize takmadan önce, lütfen cihazın altında bulunan isim plakasındaki talimatlara karşılık gelen akım ve şebeke gerilimi türünü kontrol edin.
9. Birimi veya elektrik fişini suya veya başka sıvılaral daldırmayın. Elektrik çarpmasından dolayı hayati tehlike söz konusudur! Ancak bu meydana gelirse, derhal elektrik fişini çekin ve birimi yeniden kullanmadan önce bir uzmana kontrol ettirin.

10. Elektrik kablosu veya fişi hasar belirtileri gösteriyorsa, cihaz yere düştüyse veya başka şekilde hasar gördüyse cihazı çalıştırmayın. Böyle durumlarda cihazı gerekirse kontrol ve onarım için bir uzmana götürün.

11. Güç kablosunu prizden çekerken asla ıslak ellerle ya da kablodan tutarak çekmeyin.

12. Güç kablosunun keskin kenarlar üzerine gelmediğinden ve sıkışmadığından emin olun.
13. Cihazı nemden uzak tutun ve su sıçramasına karşı koruyun.
14. Cihazı sıcak nesnelerden (ör. ısıtıcı) ve açık ateşten uzak tutun.
15. Cihazı ve kablosunu 8 yaşından küçük çocukların erişemeyeceği yerlerde tutun.
16. Makine harici zamanlayıcı anahtarlarla ya da uzaktan kumandalı ayrı bir sistem aracılığıyla çalıştırılmamalıdır.
17. Cihaz düz, kuru ve ısıya dayanıklı bir yüzeyde kullanılmalıdır.
18. Kullanım esnasında cihazı gözetimsiz bırakmayın.
19. Cihazı açık havada kullanmayın veya saklamayın.
20. Cihazı kuru ve çocukların ulaşamayacağı bir yerde (ambalajının içinde) saklayın.
21. Vantilatör çalışırken asla izgaralı kafeslere (vantilatör korumaları) parmağınızı veya başka nesneleri sokmayın.
22. Ciddi yaralanmalara sebep olabileceğinden cihazı asla izgaralı kafesler (vantilatör korumaları) takılı olmadan çalıştırmayın.
23. Kullanmadan önce cihazın bütün parçaları monte edilmelidir.
24. Uzun saça dikkat edin! Hava türbülansı nedeniyle saç vantilatöre kaptırılabilir.
25. Direk hava akımına uzun süre maruz kalınmamalıdır.
26. Koruyucuyu çıkarmadan önce fanın ana güç kaynağından kapatıldığından emin olun.

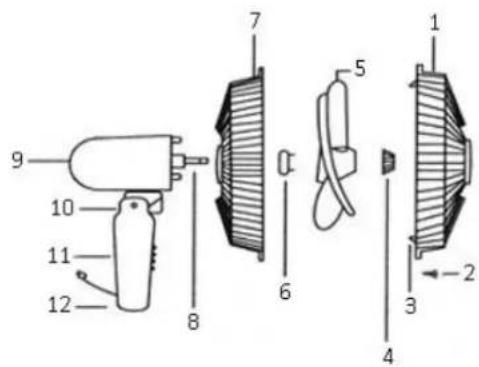

PARÇALARIN AÇIKLAMASI

1. Ö n koruma
2. Koruma bileziği vidaları
3. Koruma bileziği
4. Pervane tespit vidası
5. Pervane
6. Kafes tespit vidası
7. Arka muhafaza
8. Motor mili
9. Arka kapak
10. Vantilatör kafası sıkıştırma vidası
11. Düğme paneli
12. Tespit vidası
13. Yükseklik ayarlama çubuğu
14. Sabitleme aparati
15. Ayak mili
16. Ayak tabanı
17. Kilitleme somunu

**Lütfen aşağıdaki talimatları izleyerek parçaları doğru bir şekilde monte edin.

1. Ayağın Montajı

2. Ayaklı gövdeyi sabit tabana yerleştirin.

3. Kilitleme somununu (17) kullanarak boruyu vantilatör tabanına vidalayın.

4. Tüm parçaların montajı

5. Yükseklik ayarlama çubuğunu (13) çekip çıkartın ve sabitleme aparatını (14) sıkın.

6. Vantilatörün ana gövdesini yükseklik ayarlama çubuğuna tespit vidalarını takıp sıkarak bağlayın.

7. Arka izgaralı kafes montajı

8. Koruyucunun tespit vidasını (6) saat yönünün tersine çevirerek çıkarın.

9. Arka koruyucuyu (7) motor ön kapağının iki sütununun üstüne sabitleyin.

10. Koruyucunun tespit vidasını saat yönünde sıkı bir şekilde sıkıştırın.

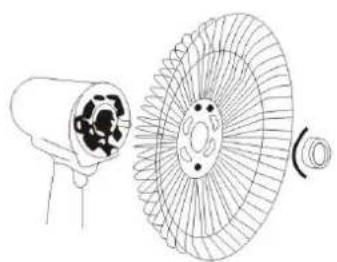

11. Vantilatör pervanesinin montajı

12. Fan kanadını, şaftın mandalına doğru bir şekilde oturduğundan emin olarak şaftın üstüne yerleştirin.

13. Pervane vidasını mile geçirerek sıkın. Not: Pervane vidası saat yönünün tersine çevrilerek sıkılanmalıdır.

14. Ön izgaralı kafes montajı

15. Ön izgaralı kafesin kancasını arka izgaralı kafesin üzerine geçirin.

16. Ön korumayı takın ve klipsleri kapatın, izgaralı kafesleri birbirine sabitlemek için uygun bir vida kullanın.

Fişi uygun bir prize takın. Güç göstergesi ışığı yanar ve cihaz bekleme moduna girer. Aç/kapa düğmesine basıldığında vantilatör aşağıdaki ön ayara göre çalışmaya başlar:

Hız: Düşük / Zamanlayıcı: Kapalı / Mod: Normal ("DOĞAL" ve "UYKU" gösterge ışıkları kapalıdır) / Salınım: Kapalı İstediğiniz fonksiyonları seçmek için lütfen kontrol panelindeki düğmelere yavaşça basın.

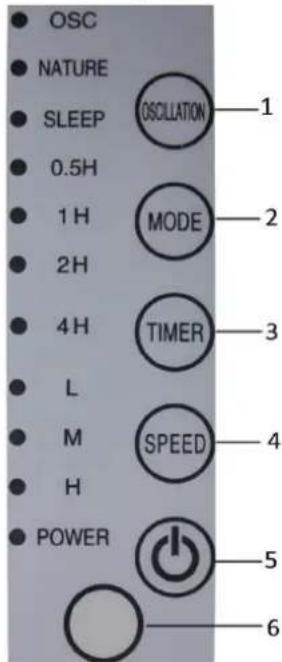

1. Salınım (SLN)

2. Mod

a. Doğal
b. Uyku

1. Zamanlayıcı

a. 0,5 s
b. 1s
c. 2 s
d. 4 s

1. Hiz

a. L = Düşük
b. M = Orta
c. H = Yüksek

1. Aç/kapa düğmesi

2. Uzaktan kumanda için sinyal alıcısı

NOT: Uzak kumanda düğmelerinin fonksiyonları kontrol panelindeki düğmelerin fonksiyonları ile aynıdır.

1. Salınım: Salınım fonksiyonunu açmak veya kapatmak için bu düğmeye basın. Seçtiğiniz fonksiyona bağlı olarak "SLN" gösterge ışığı yanar veya söner.
2. Mod: "DOĞAL" veya "UYKU" modlarını seçmek için bu düğmeye basın. Seçilen modun ışığı yanmaya başlar. NOT: Eğer mod seçmezseniz vantilatör ön ayarlı normal hızda çalışır.

a. Doğal: "DOĞAL" gösterge ışığı yanarken vantilatör hafif esinti şeklinde üfleme yapar. L / M / H hız seviyeleri arasında seçim yapmak için "HIZ" düğmesine basabilirsiniz.
b. Uyku: "UYKU" gösterge ışığı yanarken vantilatör aralıklı olarak çalışır. Hız seviyesi (L / M / H) yüksekten düşüğe getirilir ve zamanlayıcı kapanana veya cihaz manuel olarak kapatılana kadar düşük hızda çalışmaya devam eder.

(Örneğin: Eğer H hızı seçerseniz motor H hızda çalışır. 30 dakikanın ardından otomatik olarak M hıza geçer. Bir 30 dakika daha geçtikten sonra motor L hıza geçer ve siz hızı manuel olarak değiştirmediğiniz sürece L hızda çalışmaya devam eder)

1. Zamanlayıcı: İstediğiniz çalışma süresini 0,5 s → 1 s → 1,5 s → 2 s → ... → 7,5 s → kapat → 0,5 s... (tekrarlar) olarak ayarlamak için bu düğmeye basın. Zamanlayıcı ayarlandıktan sonra ünite geri sayıma başlar ve ilgili gösterge ışıkları ile kalan süre gösterilir (Örneğin, zamanlayıcı 1 s olarak ayarlandığında 30 dakika geçtikten sonra 1 s gösterge ışığı söner ve 0,5 s ışığı yanmaya başlar). Ayarlanan süre sona erdikten sonra zamanlayıcı fonksiyonları devre dışı bırakılır, gösterge ışığı söner ve ünite artık çalışmaz. Bu aşamada vantilatör bekleme modundadır.
2. Hız: İstediğiniz hızı seçmek için bu düğmeye basın: Düşük / Orta / Yüksek. İlgili gösterge ışığı yanmaya başlar.
3. Aç/kapa düğmesi: Bekleme modundaki vantilatörü açmak / kapatmak için bu düğmeye basın.

a. Eğer cihaz ilk kez açılıyorsa aşağıdaki ön ayara göre çalışır: Hız: Düşük / Zamanlayıcı: Kapalı / Mod: Normal ("DOĞAL" ve "UYKU" gösterge ışıkları kapalıdır) / Salınım: Kapalı
b. Eğer cihaz daha önceden kullanıldığısa ve cihazı çalıştırmaya devam etmek istiyorsanız bu düğmeye basın. Zamanlayıcı fonksiyonu ve uyku modu dışındaki tüm ayarlar son kullanımdaki gibi olacaktır.

1. Uzaktan kumanda için sinyal alicısı: Uzaktan kumandada yön hassasiyeti vardır ve kumandanın kontrol panelindeki sinyal aliciya doğru tutulması gerekir. Pillerin durumuna ve çevresel özellikleri bağlı olarak çalışma mesafesi 8 m'ye kadar çıkabilir.

UZAKTAN KUMANDA

Bu ünitenin bir uzaktan kumandası vardır. Lütfen bu uzaktan kumandada iki adet AAA pil (dahil değildir) kullanın. Lütfen pilleri uzaktan kumandaya takarken kutuplara dikkat edin ve pillerin tam olarak oturduğundan emin olun. Eğer uzaktan kumandayı uzun bir süre kullanmayacaksanız pilleri çıkarın. Uzak kumanda düğmelerinin fonksiyonları kontrol panelindeki düğmelerin fonksiyonları ile aynıdır.

NOT:

1. Eğilme Açıları: Vantilatör koruyucusunu iterek vantilatörün kafasını istediğiniz açıya getirebilirsiniz. Vantilatör kafası sıkıştırma vidasını (10) kullanarak açıyı sabitleyin.
2. Yükseklik ayarı: Vantilatör borusu (15) üzerindeki kilitleme donanımını (14) gevşetin. Dikkatli bir şekilde vantilatörü istediğiniz yüksekliğe getirin ve ardından kilitleme donanımını sıkın.

TEMİZLİK

1. Vantilatörü açmadan önce ve her kullanımdan sonra, cihazı kapatın ve güç kablosunu prizden çekin.
2. Cihazı asla suya daldırmayın (kısa devre tehlikesi). Cihazı temizlerken sadece nemli bir bezle silin ve ardından dikkatlice kurulayın. Her zaman güç kablosunu prizden çekin.
3. İzgaralı telin hava giriş ve çıkış yerlerinde fazla miktarda toz birikmemesine özen gösterin ve ara sıra kuru bir fırça ya da elektrikli süpürgeyle cihazı temizleyin.

TEKNIK VERI

Çalışma voltajı: 220-240V \~ 50Hz

Güç tüketimi: 50W

Eko tasarım gereklilikleri
Ü rün bilgisi gereklilikleri
Maksimum vantilatör akım oranı (F)	39.55 m ^3 min
Vantilatör güç girişi (P)	34.9 W
Hizmet değeri (SV)	1.13(m ^3 min)/W
Hizmet değeri için ölçüm standardı	IEC 60879: 1986 (düz.1992)
Bekleme modu güç tüketimi (PSB)	0.462 W
Vantilatör ses gücü seviyesi (LWA)	52.9 dB(A)
Maksimum hava akış hızı (c)	2.62 metre/sn
Daha fazla bilgi için irtibat detayları	BAHAG AGGutenbergstr. 2168167 MannheimGermany

Geri Dönüşüm

Bu işaret, bu ürünün 2012/19-EU uyarınca evsel atıklarla beraber imha edilmemesi gerektiğini belirtir. Kontrolsüz atık imha işlemlerine bağlı olarak çevrenin ve insan sağlığının olası zarar görmesini önlemek için ürünü, materyal kaynakların sürdürülebilir tekrar kullanımını destekleme sorumluluğuyla geri dönüştürün. Kullanılmış cihazınızı geri dönüştürmek için lütfen geri dönüşüm ve

toplama sistemlerini kullanın veya ürünü satın aldığınız bayi ile temas kurun. Bayiniz bu ürünü güvenli çevresel geri dönüşüm için alabilir.
