FAN102477 - Ventilátor Emerio - Bezplatný návod k obsluze

NÁVOD K OBSLUZE FAN102477 Emerio

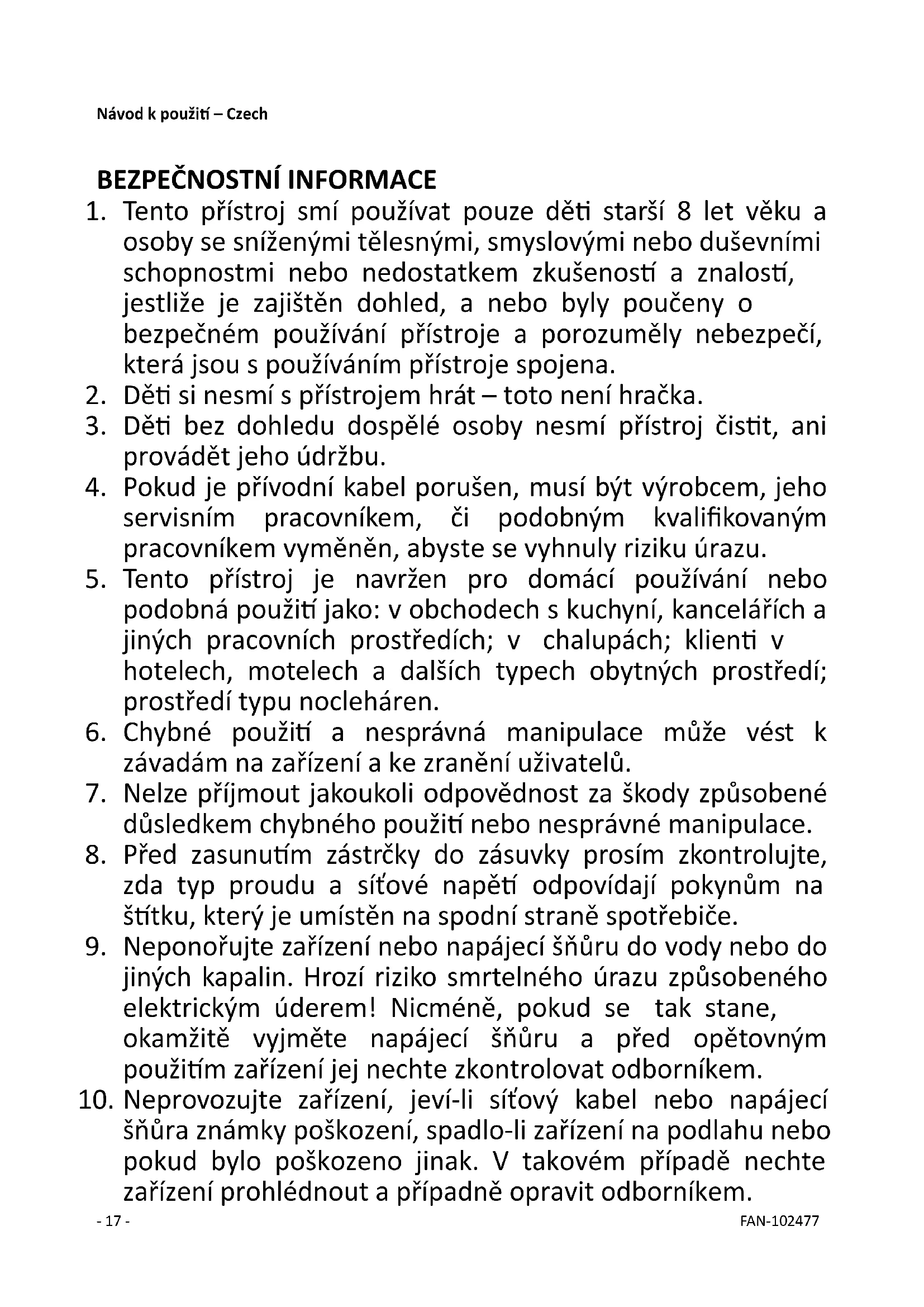

1. Tento přístroj smí používat pouze děti starší 8 let věku a osoby se sníženými tělesnými, smyslovými nebo duševními schopnostmi nebo nedostatkem zkušeností a znalostí, jestliže je zajištěn dohled, a nebo byly poučeny o bezpečném používání přístroje a porozuměly nebezpečí, která jsou s používáním přístroje spojena.
2. Děti si nesmí s přístrojem hrát – toto není hračka.
3. Děti bez dohledu dospělé osoby nesmí přístroj čistit, ani provádět jeho údržbu.
4. Pokud je přívodní kabel porušen, musí být výrobcem, jeho servisním pracovníkem, či podobným kvalifikovaným pracovníkem vyměněn, abyste se vyhnuly riziku úrazu.
5. Tento přístroj je navržen pro domácí používání nebo podobná použití jako: v obchodech s kuchyní, kancelářích a jiných pracovních prostředích; v chalupách; klienti v hotelech, motelech a dalších typech obytných prostředí; prostředí typu nocleháren.
6. Chybné použití a nesprávná manipulace může vést k závadám na zařízení a ke zranění uživatelů.
7. Nelze příjmout jakoukoli odpovědnost za škody způsobené důsledkem chybného použití nebo nesprávné manipulace.
8. Před zasunutím zástrčky do zásuvky prosím zkontrolujte, zda typ proudu a síťové napětí odpovídají pokynům na štítku, který je umístěn na spodní straně spotřebiče.
9. Neponořujte zařízení nebo napájecí šňůru do vody nebo do jiných kapalin. Hrozí riziko smrtelného úrazu způsobeného elektrickým úderem! Nicméně, pokud se tak stane, okamžitě vyjměte napájecí šňůru a před opětovným použitím zařízení jej nechte zkontrolovat odborníkem.

10. Neprovozujte zařízení, jeví-li sítový kabel nebo napájecí šňůra známky poškození, spadlo-li zařízení na podlahu nebo pokud bylo poškozeno jinak. V takovém případě nechte zařízení prohlédnout a případně opravit odborníkem.

11. Nikdy netahejte za kabel, abyste vyndali zástrčku z elektrické zásuvky, ani na něj nešahejte mokrýma rukama.

12. Zajistěte, aby napájecí kabel nevisel přes ostré hrany a aby se o něj nezakopávalo.
13. Udržujte přístroj mimo vlhkost a chraňte před postříkáním.
14. Udržujte přístroj mimo horké objekty (např. vařiče) a otevřený oheň.
15. Přístroj i sítovou šňůru udržujte z dosahu dětí mladších 8 let.
16. Přístroj není vhodné používat s externím časovačem nebo odděleným systémem s dálkovým ovládáním.
17. Vždy používejte na suché, rovné, teplovzdorné ploše.
18. Nikdy neponechávejte přístroj bez dozoru, když jej používáte.
19. Přístroj neskladujte ani nepoužívejte ve venkovním prostředí.
20. Udržujte přístroj na suchém místě, mimo dosah dětí (v jeho obalu).
21. Nevkládejte prsty nebo jiné předměty do mřížek (krytů ventilátoru) když běží.
22. Přístroj nikdy nepoužívejte, pokud nejsou nasazeny mřížky (kryty ventilátoru), může to mít za následek poranění osob.
23. Před použitím je třeba nástroj kompletně sestavit.
24. Dávejte pozor na dlouhé vlasy! Mohou se zachytit do ventilátoru turbulencemi vzduchu.
25. Nesměřujte dlouhodobě tok vzduchu na osoby.
26. Ujistěte se, že je ventilátor odpojen od sítového napájení dříve než odstraníte ochranu.

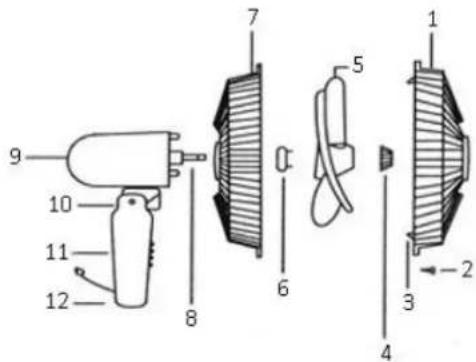

POPIS DÍLŮ

1. Přední kryt
2. Šroub svorek krytu
3. Výstupek krytu
4. Upevňovací šroub vrtule
5. Vrtule
6. Upevňovací šroub sítě
7. Zadní kryt
8. Hřídel motoru
9. Zadní pouzdro
10. Upínací šroub s hlavou
11. Spínač
12. Upevňovací šroub
13. Výškově stavitelná trubka
14. Upevňovací sada
15. Stojanová tyč
16. Podstavec stojanu
17. Pojistná matice

** Sestavte prosím podle následujícího postupu.

1. Sestava stojanu

2. Nasuňte stojanovou tyč (15) na podstavec stojanu (16).

3. Našroubujte stojanovou tyč na podstavec stojanu pomocípojistné matice (17).

4. Celkové sestavení

5. Roztáhněte výškově stavitelnou trubku (13) a utáhněte upevňovací sadu (14).

6. Spojte hlavní tělo větráku a výškově stavitelnou trubku upevňovacím šroubem (12) a pak je upevněte.

7. Montáž zadního krytu

8. Odšroubujte upevňovací šroub krytu (6) proti smyslu chodu hodinových ručiček.

9. Připevněte zadní kryt (7) ke dvěma pilířkům na přední skořepině motoru.

10. Našroubujte upevňovací šroub krytu napevno ve smyslu chodu hodinových ručiček.

11. Montáž vrtule

12. Nasad'te vrtuli na hřídel, zajistěte řádně úchyty vrtule na svorkách na hřídeli.

13. Utáhněte na hřídel šroub vrtule. Poznámka: Šroub vrtule se utahuje proti smyslu otáčení hodinových ručiček.

14. Montáž predního krytu

- Dejte háček přední mřížky na horní stranu zadní mřížky.

- Připevněte přední mřížku k zadní mřížce a pak uzavřete svorky a pomocí správného šroubu přišroubujte pro společné zajištění mřížek.

Připojte napájecí kabel k elektrické zásuvce. Kontrolka zapnutíse rozsvíí a spotřebič přejde do pohotovostním režimu. Stiskněte tlačítko on/off (zap./vyp.) a ventilátor začne pracovat s následujícími přednastaveními:

Rychlost: nízká/časovač: off (vypnuto)/režim: běžný (kontrolky „NATURE“ & „SLEEP“ nesvítí)/kmitání: vypnuto Stiskněte prosím tlačítko na ovládacím panelu a zvolte požadované funkce.

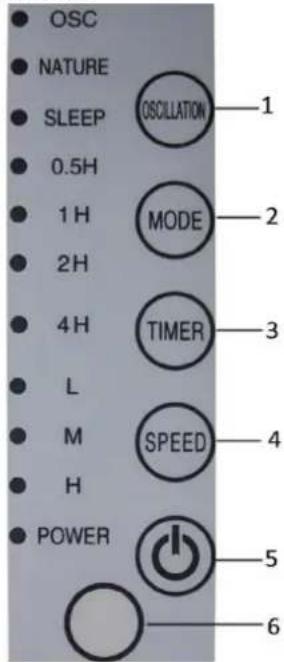

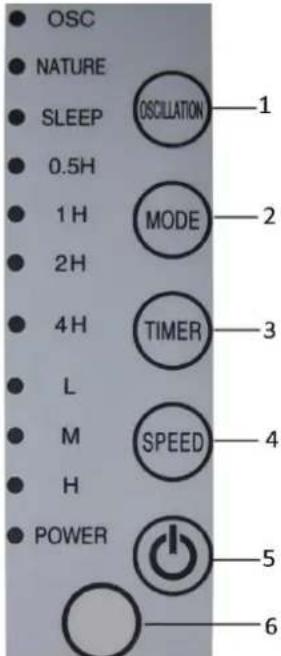

1. Tlačítko Oscillation (Kmitání)(OSC)

2. Mode (Režim)

a. Nature (Příroda)
b. Sleep (Spánek)

1. Timer (Časovač)

a. 0,5h
b. 1h
c. 2h
d. 4h

1. Speed (Rychlost)

a. L = nízká
b. M = střední
c. H = vysoká

1. Spínač On/Off (Zapnuto/Vypnuto)

2. Přijímač signálu z dálkového ovládání

OSC NATURE SLEEP 0.5H 1H 2H 4H L M H POWER OSCILLATION MODE TIMER SPEED POWER 1 2 3 4 5 6

POZNÁMKA: Funkce tlačítek na dálkovém ovládání jsou stejné jako funkce tlačítek na ovládacím panelu.

1. Kmitání: Stiskněte toto tlačítko pro zapnutí a vypnutí funkce kmitání. Dle aktivity kontrolka „OSC“ svítí či nesvítí.
2. Režim: Stiskněte toto tlačítko k výběru režimu funkcí „PŘÍRODA“ nebo „SPÁNEK“ a příslušná kontrolka se rozsvítí. POZNÁMKA: pokud si nepřejete zvolit režim, bude ventilátor pracovat normální přednastavenou rychlostí.

a. Nature (Příroda): svítí-li kontrolka "PŘÍRODA", ventilátor je v režimu slabého vánku. Můžete stisknout tlačítko „RYCHLOST“ pro volbu rychlosti L / M / H.
b. Sleep (Spánek): když kontrolka „SLEEP“ svítí, bude ventilátor pracovat proměnlivě. Úroveň rychlosti (L / M / H) se změní z vysokého na nízké a pokračuje při nízké rychlosti, dokud se časovač nevypne nebo se ručně nevypne přístroj.

(Například: Zvolíte-li rychlost H, motor bude pracovat rychlostníH. Po 30 minutách se automaticky změní na rychlost M. Po 30 minutách se opět rychlost změní na rychlost L a ta bude neměnná do ruční změny rychlosti.)

1. Časovač: Stiskněte toto tlačítko pro nastavení požadovaného času funkce od 0,5 h → 1h → 1,5 h → 2h → ... → 7,5h → vypnuto → 0,5 h ... (opakuje se). Po nastavení časovače prístroj začne odpočítávat s príslušnou rozsvícenou kontrolkou zobrazující zbývající čas (například, pokud je časovač nastaven na 1 hodinu, po 30 minutách kontrolka 1 hodiny zhasne a bude svítit 0,5 hodiny). Po uplynutí nastavené doby se všechny funkce časovače vypnou, vypne se kontrolka a ventilátor již nebude pracovat. Ventilátor je nyní v pohotovostním režimu.
2. Rychlost: Stiskněte toto tlačítko pro výběr požadované rychlosti: Low (nízká)/Medium (střední)/High (vysoká). Rozsvítí se příslušná kontrolka.
3. Spínač On/off (Zapnout/Vypnout): Stiskněte toto tlačitko pro zapnutí/vypnutí ventilátoru v pohotovostním režimu.

a. Je-li přístroj zapnutý poprvé, bude pracovat s následujícím přednastavením: Rychlost: nízká/časovač: off (vypnuto)/režim: běžný (kontrolky „NATURE“ & „SLEEP“ nesvří/kmitání vypnuto

b. V případě, že byl již ventilátor používán a je třeba obnovit funkci, stiskněte toto tlačítko a nastavení bude stejné, jako to poslední s výjimkou funkce časovače a režimu spánku.

1. Přijímač signálu z dálkového ovládání: Dálkové ovládání je směrové a musí být směrováno k přijímač signálu na ovládacím panelu. Provozní dosah může činit až 8 metrů v závislosti na stavu baterií a prostředí používání.

VZDÁLENÉ OVLÁDÁNÍ

S ventilátorem se dodává dálkový ovladač. Dálkový ovladač pracuje se dvěmi kusy AAA baterií (nejsou součástí dodávky). Vložte prosím řádně baterie do dálkového ovladače ve správné polaritě. Jestliže předpokládáte, že se nebude po delší dobu používat, baterie vyjměte. Funkce tlačítek na dálkovém ovládání jsou stejné jako funkce tlačítek na ovládacím panelu.

POZNÁMKA:

1. Naklápěcí úhly: Zatlačením na kryt větráku lze větrák seřídit do požadovaného zdvihu. Zafixujte úhel upínacím šroubem s hlavou (10).
2. Seřízení výšky: Povolte připevňovací sadu (14) na tyči stojanu (15). Opatrně zvyšte nebo snižte ventilátor na požadovanou výšku a poté pevně utáhněte připevňovací sadu.

ČIŠTĚNÍ

1. Před údržbou větráku a po každém použití vypněte přístroj a odpojte napájecí kabel ze zásuvky.
2. Nikdy nepotápějte přístroj do vody (nebezpečí zkratu). Pro čištění přístroje jej otřete vlhkou utěrkou a poté řádně vysušte. Vždy nejprve vytáhněte síťovou zástrčku.
3. Dbejte na to, aby se na mřížce vstupu a výstupu vzduchu nehromadil prach a v případě potřeby očistěte kartáčem nebo vysavačem.

TECHNICKÉ Ú DAJE

Provozní napětí: 220-240V \~ 50Hz

Příkon: 50W

Požadavky na Eco design
Požadavky na informace o produktu
Maximální průtok ventilátoru (F)	39.55 m^3/min
Příkon ventilátoru (P)	34.9 W
Servisní hodnota (SV)	1.13 ( m^3/min )/W
Etalon servisní hodnoty	IEC 60879: 1986 (oprava 1992)
Pohotovostní příkon (PSB)	0.462 W
Hladina akustického výkonu ventilátoru (L LWA)	52.9 dB(A)
Maximální rychlost vzduchu (c)	2.62 m/s
Kontakty pro zisk podrobnějších informací	BAHAG AGGutenbergstr. 2168167 MannheimGermany

Recyklace

Tato značka znamená, že se tento výrobek dle 2012/19-EU nesmílikvidovat v běžném komunálním odpadu. Aby se zabránilo možnému znečištění životního prostředí nebo zranění osob nekontrolovanou likvidací, recyklujte výrobek zodpovědně k podpoře opětovného využití hmotných zdrojů. Pro vrácení vašeho použitého zařízení, prosím použijte vratné a sběrné systémy nebo

kontaktujte obchodníka, kde jste výrobek zakoupili. Mohou přijmout tento výrobek pro recyklaci, která je šetrná k životnímu prostředí.

INFORMATION OM SIKKERHED

1. Hlavný spínač

2. Prijímač signálu z dial'kového ovládania

OSC NATURE SLEEP 0.5H 1H 2H 4H L M H POWER OSCILLATION MODE TIMER SPEED POWER 1 2 3 4 5 6

a. Prirodzený: ked' svieti svetelný indikátor „PRIRODZENÝ“, ventilátor je v režime vánku. Tlačidlom „RÝCHLOST“ môžete zvolit rýchlost L / M / H.
