KASUTUSJUHEND FAN102477 Emerio

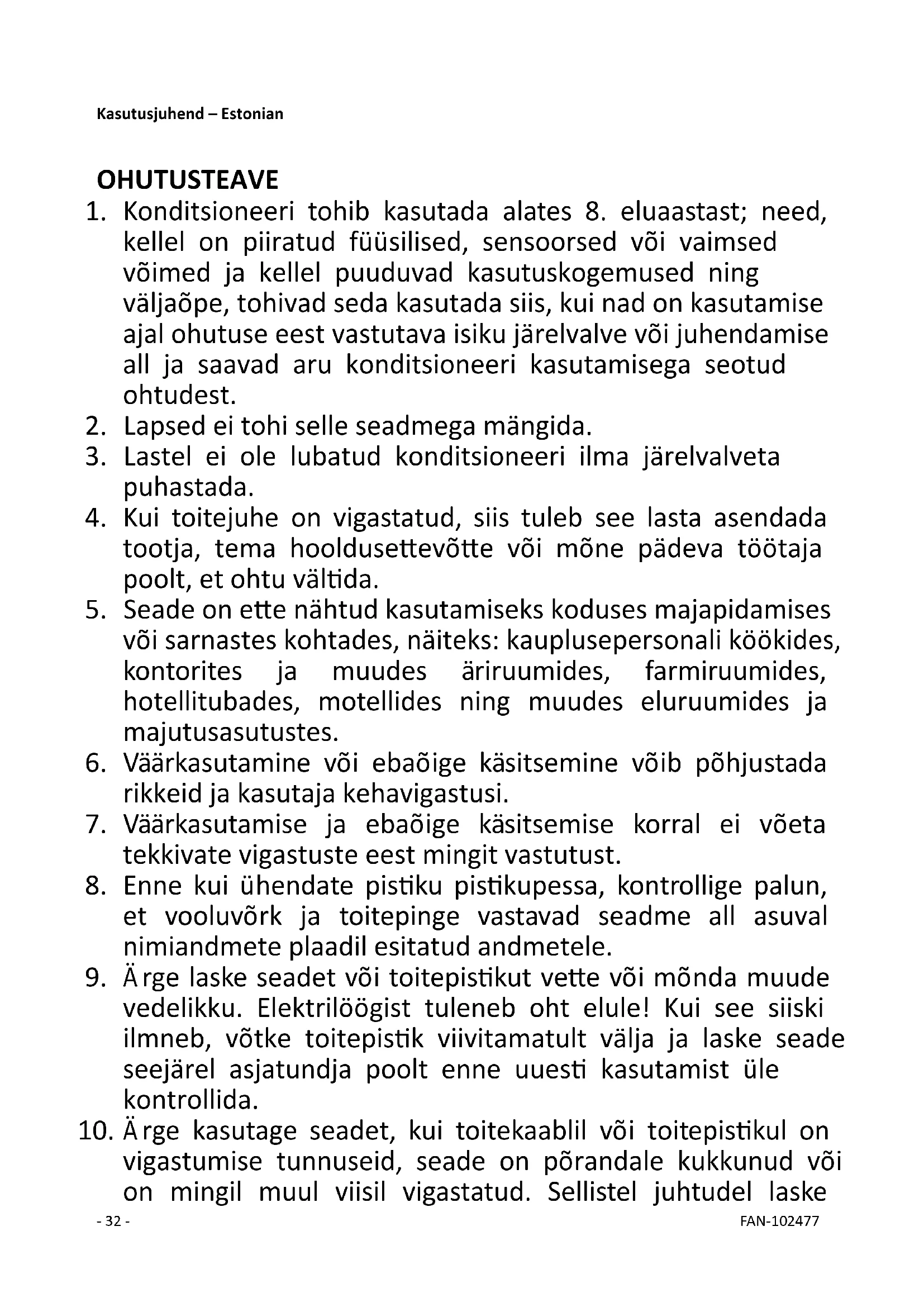

1. Konditsioneeri tohib kasutada alates 8. eluaastast; need, kellel on piiratud füüsilised, sensoorsed või vaimsed võimed ja kellel puuduvad kasutuskogemused ning väljaõpe, tohivad seda kasutada siis, kui nad on kasutamise ajal ohutuse eest vastutava isiku järelvalve või juhendamise all ja saavad aru konditsioneeri kasutamisega seotud ohtudest.
2. Lapsed ei tohi selle seadmega mängida.
3. Lastel ei ole lubatud konditsioneeri ilma järelvalveta puhastada.
4. Kui toitejuhe on vigastatud, siis tuleb see lasta asendada tootja, tema hooldusettevõtte või mõne pädeva töötaja poolt, et ohtu vältida.
5. Seade on ette nähtud kasutamiseks koduses majapidamises või sarnastes kohtades, näiteks: kauplusepersonali köökides, kontorites ja muudes äriruumides, farmiruumides, hotellitubades, motellides ning muudes eluruumides ja majutusasutustes.
6. Väärkasutamine või ebaõige käsitsemine võib põhjustada rikkeid ja kasutaja kehavigastusi.
7. Väärkasutamise ja ebaõige käsitsemise korral ei võeta tekkivate vigastuste eest mingit vastutust.
8. Enne kui ühendate pistiku pistikupessa, kontrollige palun, et vooluvõrk ja toitepinge vastavad seadme all asuval nimiandmete plaadil esitatud andmetele.
9. Ärge laske seadet või toitepistikut vette või mõnda muude vedelikku. Elektrilöögist tuleneb oht elule! Kui see siiski ilmneb, võtke toitepistik viivitamatult välja ja laske seade seejärel asjatundja poolt enne uuesti kasutamist üle kontrollida.
10. Ärge kasutage seadet, kui toitekaablil või toitepistikul on vigastumise tunnuseid, seade on põrandale kukkunud või on mingil muul viisil vigastatud. Sellistel juhtudel laske

seade asjatundjal üle vaadata ja vajadusel remontida.

1. Ärge kunagi püüdke toitepistikut pistikupesast välja tömmata toitejuhtmest või märgade kätega.

2. Veenduge, et toitejuhe ei ripu üle teravate servade ja ärge laske juhtmel takistuste taha kinni jääda.

3. Hoidke seadet eemale niiskuse ja pritsmete eest.

4. Hoidke seadet eemale kuumadest pindadest (nt keeduplaadist) ja lahtisest tulest.

5. Hoidke konditsioneer ja toitejuhe kättesaamatuna alla 8-aastaste laste eest.

6. Seadet ei tohi kasutada välise lülitustaimeri või eraldiseisva kaugjuhtimissüsteemiga.

7. Kasutage seadet tasasel, kuival ja kuumuskindlal pinnal.

8. Ärge jätke töötavat seadet kunagi järelvalveta.

9. Ârge hoidke ega kasutage seadet vabas õhus.

10. Hoidke seadet kuivas ja lastele kättesaamatus kohas (pakendis).

11. Ärge pange oma sörmi ega muid esemeid läbi vöre (läbi ventilaatori kaitsekatte) siis, kui ventilaator töötab.

12. Ärge kasutage seadet ilma, et võre (ventilaatori kaitsekate) on omal kohal, sest see võib põhjustada raske kehavigastuse.

13. Enne kasutama hakkamist peab seade olema täielikult kokku pandud.

14. Olge ettevaatlik oma pikkade juustega! Ventilaator võib need õhukeerisega sisse tõmmata.

15. Årge suunake õhuvoogu inimestele pika aja jooksul.

16. Enne kaitse eemaldamist veenduge, et ventilaator on välja lülitatud.

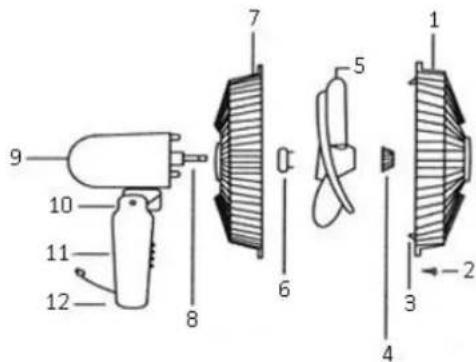

OSADE KIRJELDUS

1. Eesmine kaitsekate
2. Kaitsekatte klöpsude kruvi
3. Kaitsekatte klöpsud
4. Tiiviku kinnitusmutter
5. Tiivik
6. Võre kinnitusmutter
7. Tagumine kaitsekate
8. Mootorivöll
9. Tagakorpus
10. Klemmi kruvi
11. Lülitusplokk
12. Kinnituskruvi
13. Kõrguse reguleertoru
14. Kinnitusmuhv
15. Tugitoru
16. Tugialus
17. Lukustusmutter

** Tehke koostamine täpselt allpool esitatud järjekorras.

1. Tugialuse kokkupanek

• Paigaldage tugitoru (15) tugialusele (16).
- Keerake püstik aluse külge kinni lukustusmutri (17) abil.

1. Toe löplik koostamine

2. Tömmake körguse reguleertoru (13) välja ja pingutage kinnitusmuhv (14).

3. Ü hendage ventilaatori korpus ja reguleertoru kokku kinnituskruviga (12) ja keerake see kinni.

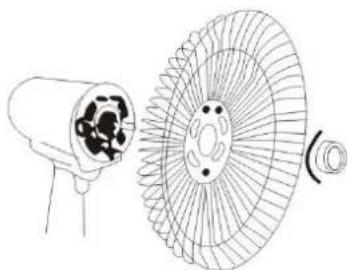

4. Tagumise kaitsekatte kokkupanek

5. Keerake võre kinnitusmutter (6) lahti vastupäeva pöörates.

6. Pange tagumine kaitsekate (7) mootori esikorpuse kahele tihvtile.

7. Keerake võre kinnitusmutter tugevasti kinni päripäeva pöörates.

8. Ventilaatori tiiviku kokkupanek

9. Pange ventilaatori tiivik völlile, jälgige sealjuures, et tiivik öigesti völli fiksaatorile asetuks.

10. Keerake tiiviku mutter völlile kinni. Märkus. Tiiviku mutrit tuleb kinnitamiseks keerata vastupäeva.

11. Eesmise võre kokkupanek

12. Seadke esivõre konks tagavõre ülaossa.

13. Kinnitage esivõre tagavõrele ja sulgege klõpsud ja kinnitage kasutades komplektis olevaid kruvisid.

Pange toitejuhtme pistik sobivasse pistikupessa. Süttib toite märgutuli ja seade on nüüd ooteolekus. Vajutage nuppu Sees/Väljas ja ventilaator hakkab tööle järgmiste sätetega.

Kiirus: madal / Taimer: välja lülitatud /Režiim: tavaline (märgutuled “NATURE” (looduslik tuul) ja “SLEEP” (uneolek) on kustunud) / OSC (võnkumine): välja lülitatud.

Soovitud funktsiooni valimiseks vajutage lülitiploki nuppudele.

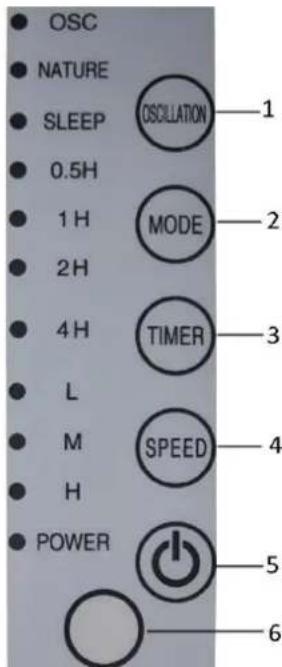

1. Võnkumine (OSC)

2. Režiim

a. Nature
b. Uneaeg

1. Taimer

a. 0,5 tundi
b. 1 tund
c. 2 tundi
d. 4 tundi

1. Kiirus

a. L = madal
b. M = keskmine
c. H = kõrge

1. Sees/Väljas lüliti

2. Kaugjuhtimispuldi signaali vastuvõtja

OSC NATURE SLEEP 0.5H 1H 2H 4H L M H POWER OSCILLATION MODE TIMER SPEED POWER 1 2 3 4 5 6

MÄRKUS. Kaugjuhtimispuldi nuppudel on samad funktsioonid, mis lülitusploki nuppudel.

1. Võnkumine - sellele nupule vajutamisel saab võnkumise sisse või välja lülitada. Sisse lülitatud olekus märgutuli "OSC" süttib ja kustub välja lülitatud olekus.

2. Režiim - sellele nupule vajutamisel saab valida tööoleku "NATURE" või "SLEEP" ja süttib vastav märgutuli. MÄRKUS. Kui te seda režiimi ei vali, töötab ventilaator eelseadistatud tavakiirusel.

a. Nature - kui on süttinud märgutuli "NATURE", siis on kerget tuult matkivas olekus. Kiiruse L, M või H valimiseks vajutage nuppu "SPEED". b. Sleep - kui on süttinud märgutuli "SLEEP", siis töötab ventilaator muutlikult. Kiirus (L, M, H) muutub körgemalt madalamale ja hoiab madalat kiirust kuni taimer on välja lülitunud või kui lülitate seadme käsitsi välja.

(Näiteks, kui te valite kiiruse H, töötab mootor kiirusel H. Pärast 30 minuti möödumist langeb kiirus tasemele M. Pärast 30 minuti möödumist langeb kiirus tasemele L ja töötab sellel kiirusel jätkuvalt kui te kiirust käsitsi ei muuda.)

1. Taimer - sellele nupule vajutamisel saate seada tööaja järgmisse tsüklisse: 0,5 tundi → 1 tund → 1,5 tundi → 2 tundi → ... → 7,5 tundi → välja lülitatud → 0,5 tundi... (kordub). Pärast taimeri seadistamist hakatakse aega maha loendama ja märgutuled hakkavad näitama järelejäänud aega (näiteks, kui taimer on seatud ühele tunnile, kustub 30 minuti möödumisel ühe tunni märgutuli ja süttib 0,5 tunni märgutuli). Pärast seadistatud aja möödumist lülitub taimer välja ja märgutuli kustub ja seade löpetab töötamise. Ventilaator jääb nüüd ooteolekusse.

2. Kiirus - selle nupu vajutamisel saab valida soovitud ventilaatori kiiruse: madal, keskmine või suur. Vastav märgutuli süttib.

3. Lüliti „Sisse/välja” - selle lüliti vajutamisel saab ventilaatori ooteoleku ajal sisse või välja lülitada.

a. Ventilaatori esmakordsel sisse lülitamisel hakkab see tööle järgmiste eelnevalt määratud sätetega. Kiirus: madal / Taimer: välja lülitatud / Režiim: tavaline (märgutuled "NATURE" (loomulik) ja "SLEEP" (unerežiim) on kustunud) / OSC (võnkumine): välja lülitatud.
b. Kui ventilaator on juba töötanud ja soovite selle uuesti tööle panna, vajutage seda nuppu ja sätted jäävad samaks, mis need olid viimase töötamise ajal, välja arvatud taimeri toimingud ja unerežiim.

1. Kaugjuhtimispuldi signaali vastuvõtja - kaugjuhtimispult on suunatundlik ja juhtimiseks tuleb see suunata lülitusploki signaali vastuvõtja poole. Kaugjuhtimispuldi tööpiirkond on 8 m, söltuvalt akude laetuse olekust ja ümbritsevast keskkonnast.

KAUGJUHTIMISPULT

Ventilaatori komplektis on kaugjuhtimispult. Kasutage kaugjuhtimispuldi toiteks kahte patareid möõdus AAA (ei ole komplektis). Pange patareid kaugjuhtimispulti omale kohale järgides polaarsust. Kui kaugjuhtimispulti pikemat aega ei kasutata, võtke patareid sellest välja. Kaugjuhtimispuldi nuppudel on samad funktsioonid, mis lülitusploki nuppudel.

MÄRKUS.

1. Kallutusnurk - ventilaatori saate seada soovitava kalde alla kui seda ventilaatorilaba kaitsevõrest lükata. Fikseerige kaldenurk klemmikruvi (10) abil.
2. Kõrguse reguleerimine - lõdvendage püstiku (15) kinnitusmuhv (14). Tõstke ventilaator hoolikalt soovitud kõrgusele ja keerake kinnitusmuhv kinni.

PUHASTAMINE

1. Enne ventilaatori hooldamist ja pärast kasutushooaja lõpetamist lülitage seade välja ja tömmake toitejuhe pistikupesast välja.
2. Ärge laske seadet vette (lühiühenduse oht). Seadme puhastamiseks tolmust pühkige see niiske lapiga puhtaks ja kuivatage seejärel hoolikalt. Esmalt võtke pistik pistikupesast välja.
3. Hoolitsege selle eest, et tolm ei ladestu õhu sissepääsu ja väljapääsu võredele ja puhastage neid periodiliselt kuiva harja või tolmuimejaga.

TEHNILISED ANDMED

Tööpinge : 220-240V \~ 50Hz

Võimsustarve: 50W

Keskkonnahoidliku tootearenduse nõuded
Toote teabenõuded
Maksimaalne ventilaatori õhuhulk (F)	39.55 m^3/min
Ventilaatori väljundvõimsus (P)	34.9 W
Tõhususväärtus (SV)	1.13( m^3/min )/W
Tõhususväärtuse mõõtmise standard	IEC 60879: 1986 (täiendatud 1992)
Võimsustarbimine ooterežiimil (PSB)	0.462 W
Ventilaatori helivõimsuse tase (LWA)	52.9 dB(A)
Maksimaalne õhukiirus (c)	2.62 m/s
Kontaktandmed lisateabe hankimiseks	BAHAG AGGutenbergstr. 2168167 MannheimGermany

Taaskasutus

Körvalolev markeering osutab, et seda seadet ei tohi vastavalt EL direktiivile 2012/19/EU pärast kasutusest körvaldamist käidelda koos olmeprügiga. Hoolimatust jäätmekäitlusest tingitud võimaliku kahju vältimiseks loodusele või inimeste tervisele peab jäätmekäitlus edendama jätkusuutlikku materiaalsete ressursside taaskasutust. Palun andke oma kasutusest körvaldatud seade üle kohalikule jäätmete tagastuse ja kogumise süsteemi ettevõttele või edasimüüjale, kellelt seadme ostsite. Nad võtavad selle vastu keskkonnale ohutuks ümbertöötlemiseks.
