FAN102477 - Tuuletin Emerio - Ilmainen käyttöohje ja opas

Tuotetyyppi	Jalustatuuletin
Merkki	Emerio
Malli	FAN102477
Virtalähde	220-240 V ~ 50 Hz
Sähkönkulutus	50 W
Valmiuskulutus	0.462 W
Ilmavirtausmaksimi	39.55 m³/min
Ilman nopeusmaksimi	2.62 m/s
Äänitaso	52.9 dB(A)
Palveluarvo	1.13 (m³/min)/W
Nopeuksien lukumäärä	3 (matala, keski, korkea)
Ajastin	Kyllä, 0,5–7,5 tuntia
Käyttötilat	Normaali, Luonto, Uni
Oskillaatio	Kyllä
Kaukosäädin	Kyllä (AAA-paristot eivät sisälly)
Korkeudensäätö	Kyllä
Kallistus	Kyllä
Suojaritilät	Edessä ja takana
Puhdistus	Kostea liina, harja tai pölynimuri ritilöille
Turvallisuus	Älä upota, pidä poissa alle 8-vuotiaiden lasten ulottuvilta

Usein kysytyt kysymykset - FAN102477 Emerio

Miten Emerio FAN102477 -tuuletin kootaan?

Kokoa ensin jalka ruuvaamalla tuki alustaan lukitusmutterilla. Aseta korkeudensäätöputki ja kiristä säätöruuvi. Kiinnitä tuulettimen runko putkeen kiinnitysruuvilla. Asenna takaritilä ruuvaamalla kiinnitysmutteri, aseta sitten potkuri ja kiristä potkurin mutteri vastapäivään. Lopuksi kiinnitä eturitilä kiinnikkeillä. Katso tarkemmat kaaviot käyttöohjeesta.

Miten kaukosäädintä käytetään?

Aseta kaksi AAA-paristoa (eivät sisälly) napaisuudet huomioiden. Kaukosäädin on suunnattava ohjausyksikössä olevaan vastaanottimeen. Toimintasäde voi olla jopa 8 metriä. Kaukosäätimen painikkeilla on samat toiminnot kuin ohjauspaneelin painikkeilla.

Miten ajastin asetetaan?

Paina Ajastin-painiketta selataksesi aikoja 0,5 h:sta 7,5 h:iin 0,5 h:n välein. Kun aika on asetettu, tuuletin pysähtyy automaattisesti asetetun ajan jälkeen. Vastaava merkkivalo näyttää jäljellä olevan ajan.

Mitkä tuuletustilat ovat käytettävissä?

Kolme tilaa: Normaali (vakionopeus), Luonto (jäljittelee luonnollista tuulta) ja Uni (vähentää nopeutta asteittain 30 minuutin välein). Voit vaihtaa tilaa painamalla Tila-painiketta.

Miten tuuletin puhdistetaan?

Irrota aina laite verkkovirrasta ennen puhdistusta. Pyyhi ulkopinnat kostealla liinalla. Ritilöiden puhdistukseen käytä kuivaa harjaa tai pölynimuria. Älä koskaan upota tuuletinta veteen.

Mitä tehdä, jos tuuletin ei toimi?

Tarkista, että pistoke on kunnolla kiinni ja pistorasia toimii. Varmista, että päälle/pois-painike on painettuna. Jos virtamerkkivalo ei syty, kokeile toista pistorasiaa. Jos ongelma jatkuu, ota yhteyttä huoltopalveluun.

Voinko käyttää tuuletinta ulkona?

Ei, tuuletin on tarkoitettu vain sisäkäyttöön. Älä käytä sitä ulkona välttääksesi kosteuden tai pölyn aiheuttamat vauriot.

Miten tuulettimen korkeus säädetään?

Löysää putkessa oleva säätöruuvi (lukitus). Säädä tuuletin haluttuun korkeuteen ja kiristä lukitus tiukasti.

Mitä tehdä sähkökatkoksen sattuessa?

Tuuletin jatkaa toimintaa edellisillä asetuksilla (paitsi ajastin ja unitila). Käynnistä se uudelleen painamalla päälle/pois-painiketta.

Miten oskillaatio aktivoidaan?

Paina Oskillaatio-painiketta ohjauspaneelissa tai kaukosäätimessä. Merkkivalo OSC syttyy. Paina uudelleen poistaaksesi käytöstä.

KÄYTTÖOHJE FAN102477 Emerio

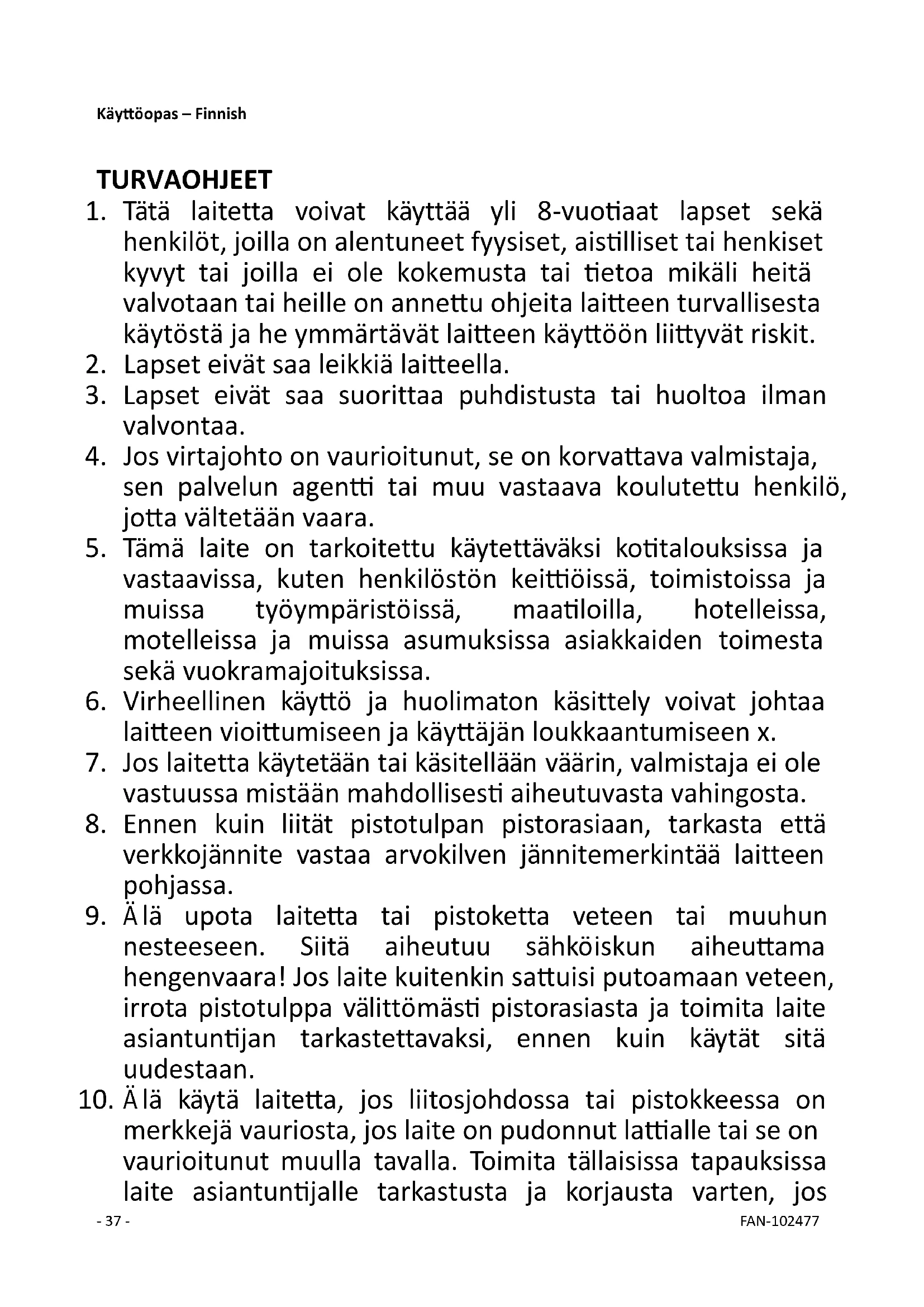

1. Tätä laitetta voivat käyttää yli 8-vuotiaat lapset sekä henkilöt, joilla on alentuneet fyysiset, aistilliset tai henkiset kyvyt tai joilla ei ole kokemusta tai tietoa mikäli heitä valvotaan tai heille on annettu ohjeita laitteen turvallisesta käytöstä ja he ymmärtävät laitteen käyttöön liittyvät riskit.
2. Lapset eivät saa leikkiä laitteella.
3. Lapset eivät saa suorittaa puhdistusta tai huoltoa ilman valvontaa.
4. Jos virtajohto on vaurioitunut, se on korvattava valmistaja, sen palvelun agentti tai muu vastaava koulutettu henkilö, jotta vältetään vaara.
5. Tämä laite on tarkoitettu käytettäväksi kotitalouksissa ja vastaavissa, kuten henkilöstön keittiöissä, toimistoissa ja muissa työympäristöissä, maatiloilla, hotelleissa, motelleissa ja muissa asumuksissa asiakkaiden toimesta sekä vuokramajoituksissa.
6. Virheellinen käyttö ja huolimaton käsittely voivat johtaa laitteen vioittumiseen ja käyttäjän loukkaantumiseen x.
7. Jos laitetta käytetään tai käsitellään väärin, valmistaja ei ole vastuussa mistään mahdollisesti aiheutuvasta vahingosta.
8. Ennen kuin liität pistotulpan pistorasiaan, tarkasta että verkkojännite vastaa arvokilven jännitemerkintää laitteen pohjassa.
9. Älä upota laitetta tai pistoketta veteen tai muuhun nesteeseen. Siitä aiheutuu sähköiskun aiheuttama hengenvaara! Jos laite kuitenkin sattuisi putoamaan veteen, irrota pistotulppa välittömästi pistorasiasta ja toimita laite asiantuntijan tarkastettavaksi, ennen kuin käytät sitä uudestaan.
10. Älä käytä laitetta, jos liitosjohdossa tai pistokkeessa on merkkejä vauriosta, jos laite on pudonnut lattialle tai se on vaurioitunut muulla tavalla. Toimita tällaisissa tapauksissa laite asiantuntijalle tarkastusta ja korjausta varten, jos

tarpeen.

1. Älä koskaan irrota pistoketta pistorasiasta vetämällä sähköjohtoa tai käsiesi ollessa märät.
2. Varmista, että sähköjohto ei riipu terävien kulmien päällä tai pääse juuttumaan.
3. Pidä laite poissa kosteudesta ja suojaa se roiskeilta.
4. Pidä laite erossa kuumista esineistä (esim. liesistä) ja avoliekeistä.
5. Pidä laite se ja sen johto poissa alle 8-vuotiaiden lasten ulottuvilta.
6. Laitetta ei saa käyttää ulkoisella ajoituskytkimellä tai erillisellä, kauko-ohjattavalla järjestelmällä.
7. Käytä laitetta tasaisella, kuivalla ja lämpöä kestävällä pinnalla.
8. Älä jätä laitetta koskaan valvomatta sen käydessä.
9. Ålä säilytä tai käytä laitetta avotiloissa.
10. Säilytä laite kuivassa paikassa, lasten ulottumattomissa (paketissaan).
11. Älä koskaan työnnä sormia tai muita esineitä ritilän (tuulettimen suojan) läpi tuulettimen käydessä.
12. Älä koskaan käytä tuotetta ilman ritilää (tuulettimen suojusta), sillä tästä voisi aiheutua vakava vamma.
13. Laite on koottava täysin ennen käyttöä.
14. Varo pitkiä hiuksia! Ne voivat tarttua tuulettimeen ilmavirran imeminä.
15. Älä osoita ilmavirtaa ihmisiä kohden pitkäksi aikaa.
16. Varmista ennen suojuksen irrottamista, että tuulettimesta on katkaistu sähköt.

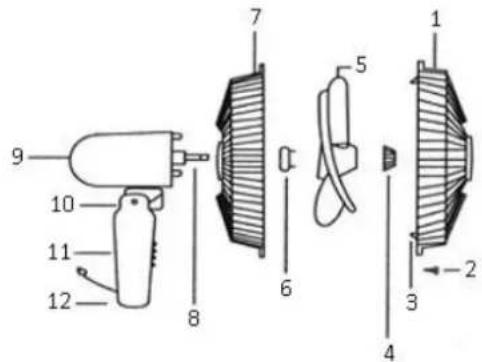

OSIEN KUVAUS

1. Etusuojus
2. Suojuksen liittimen ruuvi
3. Suojuksen liittimet
4. Lapojen kiinnitysruuvi
5. Lavat
6. Verkon kiinnitysruuvi
7. Takasuojus
8. Moottorina akseli
9. Takakuori
10. Pään puristusruuvi
11. Kytkentärasia
12. Kiinnitysruuvi
13. Korkeudensäätöputki
14. Kiinnityssarja
15. Pystyvarsi
16. Alusta
17. Lukkomutteri

**Kokoa laite seuraavien ohjeiden mukaisesti.

1. Kokoa alusta

2. Aseta pystyakseli (15) alustaan (16).

3. Ruuvaa pystyakseli alustaan lukkomutterilla (17).

4. Koko laite

5. Vedä korkeudensäätöputki (13) ulos ja kiristä kiinnityssarja (14).

6. Kytke tuulettimen runko ja korkeudensäätöputki yhteen ruuvilla (12).

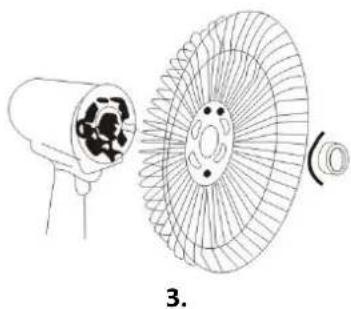

7. Takaritilä

8. Ruuvaa suojuksen kiinnitysruuvi (6) ulos kiertämällä sitä vastapäivään.

9. Kiinnitä takasuojus (7) moottorin etukuoren kahteen pilariin.

10. Ruuvaa suojuksen kiinnitysruuvi kireälle myötäpäivään.

11. Lapojen asentaminen

12. Aseta lavat akselille ja varmista, että lavat istuvat kunnolla akselin klipsissä.

13. Kiristä lapojen ruuvi akseliin. Huom. Lapojen ruuvi kirstetään vastapäivään.

14. Etusäleikkö

15. Aseta etusäleikön koukku takasäleikön päälle.

16. Kiinnitä eturitilä takaritilään, sulje kiinnikkeet ja kiinnitä ne sopivalla ruuvilla.

Kiinnitä virtajohto sopivaan pistorasiaan. Virran merkkivalo palaa ja laite on valmiustilassa. Kun on/off-kytkintä painetaan, tuuletin alkaa toimia seuraavin esiasetuksin:

Nopeus: matala / Ajastin: pois / Tila: normaali (merkkivalot "NATURE" ja "SLEEP" ovat sammuksissa) / Pyörintä: pois

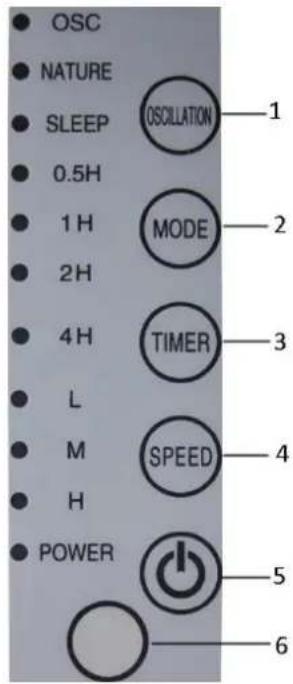

Valitse haluamasi toiminnot painamalla ohjauspaneelin painikkeita varoen.

1. Pyörintä (OSC)

2. Tila

a. Nature

b. Sleep

1. Ajastin

a. 0,5 t

b. 1t

c. 2 t

d. 4t

1. Nopeus

a. L = Matala

b. M = Keskitaso

c. H = Suuri

1. On/off-kytkin

2. Kauko-ohjaimen signaalin vastaanotin

HUOMAUTUS: Kauko-ohjaimen painikkeiden toiminnot ovat samat kuin ohjauspaneelin painikkeiden.

1. Pyörintä: Tällä painikkeella kytketään pyörintä päälle ja pois. Merkkivalo "OSC" palaa tai on sammuksissa tämän mukaisesti.

2. Tila: Tällä painikkeella valitaan tilatoiminnot "NATURE" ja "SLEEP", ja niitä vastaava merkkivalo palaa. HUOMAUTUS: Jos et valitse tilaa, tuuletin toimii normaalilla esiasetusnopeudella.

a. Nature: kun merkkivalo "NATURE" palaa, tuuletin puhaltaa tuulahdustilassa. Voit valita nopeuden L / M / H painamalla "SPEED"-painiketta.

b. Sleep: kun merkkivalo "SLEEP" palaa, tuuletin toimii katkonaisesti. Nopeustaso (L / M / H) vaihtuu suuresta matalaan ja toimii matalalla nopeudella, kunnes ajastin sammu tai laite sammutetaan manuaalisesti.

(Esimerkiksi: Jos valitset nopeudeksi H, moottori toimii nopeudella H. 30 minuutin kuluttua se vaihtaa automaattisesti nopeuteen M. Toisen 30 minuutin kuluttua moottori vaihtaa nopeudeksi L ja toimii nopeudella L, ellei nopeutta vaihdeta manuaalisesti.)

1. Ajastin: Tällä painikkeella valitaan toivottu toiminta-aika arvoista 0 5 t → 1 t → 1,5 t → 2 t → ... → 7,5 t → pois → 0,5 t ... (toistuu). Kun ajastin on asetettu, yksikkö laskee jäljellä olevan ajan ja vastaavat merkkivalot osoittavat tämän ajan (esimerkiksi, jos ajastimella on valittu 1 t, 30 minuutin kuluttua 1 tunnin merkkivalo sammuu ja 0,5 tunnin merkkivalo syttyy.). Valitun ajan kuluttua kaikki ajastintoiminnot poistetaan käytöstä, merkkivalo sammuu ja yksikkö lakkaa toimimasta. Tuuletin on nyt valmiustilassa.

2. Nopeus: Tällä painikkeella valitaan haluttu nopeus. Matala/Keskinopeus/Suuri. Vastaavat merkkivalot palavat.

3. On/off-kytkin: Tällä painikkeella käynnistetään/sammutetaan tuuletin valmiustilassa.

a. Kun laite kytketään päälle ensimmäistä kertaa, se toimii seuraavin esiasetuksin: Nopeus: matala / Ajastin: pois / Tila: normaali (merkkivalot "NATURE" ja "SLEEP" ovat sammuksissa) / Pyörintä: pois

b. Jos laitetta on jo käytetty ja haluat jatkaa sen käyttöä, paina tätä painiketta; asetukset ovat samat kuin edellisellä kerralla, ajastinta ja lepotilaa lukuunottamatta.

1. Kauko-ohjaimen signaalin vastaanotin: Kauko-ohjain on suunnattu, ja se tulee suunnata ohjauspaneelin signaalin vastaanotinta kohden. Toiminta-alue voi olla enintään 8 metriä, riippuen paristojen tilasta ja ympäristöstä.

KAUKO-OHJAIN

Tällä laitteella on kauko-ohjain. Käytä kauko-ohjaimessa kahta AAA-koon paristoa (ei kuulu toimitukseen). Aseta paristot kauko-ohjaimeen tiukasti ja oikein päin. Jos kauko-ohjainta ei käytetä pitkään aikaan, ota paristo ulos. Kauko-ohjaimen painikkeiden toiminnot ovat samat kuin ohjauspaneelin painikkeiden.

HUOMAUTUS:

1. Kallistuskulmat: Voit säätää tuulettimen korkeutta painamalla sen suojusta. Kiinnitä kulma pään puristusruuvilla (10).
2. Korkeuden säätö: Löysennä kiinnittimiä (14) pystyakselilla (15). Nosta tai laske tuuletin varoen haluamallesi korkeudelle ja kiristä kiinnittimet tiukasti.

PUHDISTAMINEN

1. Ennen kuin huollat tuuletinta ja kunkin käytön jälkeen, sammuta laite ja vedä virtajohto irti pistorasiasta.
2. Älä koskaan upota laitetta veteen (oikosulun vaara). Voit puhdistaa laitteen pyyhkimällä sitä kostealla liinalla ja kuivaamalla sen huolella. Irrota aina ensin sähköpistoke.
3. Älä päästä ilmanotto- ja puhallusritilöihin kerääntymään liikaa pölyä, vaan puhdista se ajoittain kuivalla harjalla tai pölynimurilla.

TEKNISIÄ TIEDOT

Käyttöjännite: 220-240V \~ 50Hz

Virrankulutus: 50W

Ekosuunnitteluvaatimukset
Suotetietovaatimukset
Puhaltimen suurin virtausnopeus (F)	39.55 m^3/min
Puhaltimen käyttöteho (P)	34.9 W
Käyttöarvo (SV)	1.13( m^3/min )/W
Käyttöarvon mittausstandardi	IEC 60879: 1986 (oik. 1992)
Virran kulutus valmiustilassa (PSB)	0.462 W
Puhaltimen äänenteho (LWA)	52.9 dB(A)
Suurin ilmannopeus (c)	2.62 m/s
Lisätietojen yhteystiedot	BAHAG AGGutenbergstr. 2168167 MannheimGermany

Kierrätys

Tämä merkki tarkoittaa, että tätä tuotetta ei saa hävittää muun kotitalousjätteen seassa EU:ssa 2012/19. Jotta ei aiheutuisi haittaa ympäristölle tai ihmisten terveydelle epäasianmukaisen jätteiden hävityksen takia, kierrätä laite vastuullisesti tukeaksesi materiaalien kestävää jälleenkäyttöä. Kun palautat käytetyn laitteen, käytä palautus- tai keräysjärjestelmiä tai ota yhteys jälleenmyyjään, jolta

tuote hankittiin. Jälleenmyyjä voi hoitaa tuotteen ympäristöystävällisen kierrätyksen.
