FAN102477 - вентилятор Emerio - Бесплатное руководство пользователя

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ FAN102477 Emerio

ИНФОРМАЦИЯ ЗА БЕЗОПАСНОСТ

ИНСТРУКЦИИ ЗА МОНТАЖ

ИНСТРУКЦИИ ЗА УПОТРЕБА

ДИСТАНЦИОННО УПРАВЛЕНИЕ

Работно напрежение: 220-240V \~ 50Hz

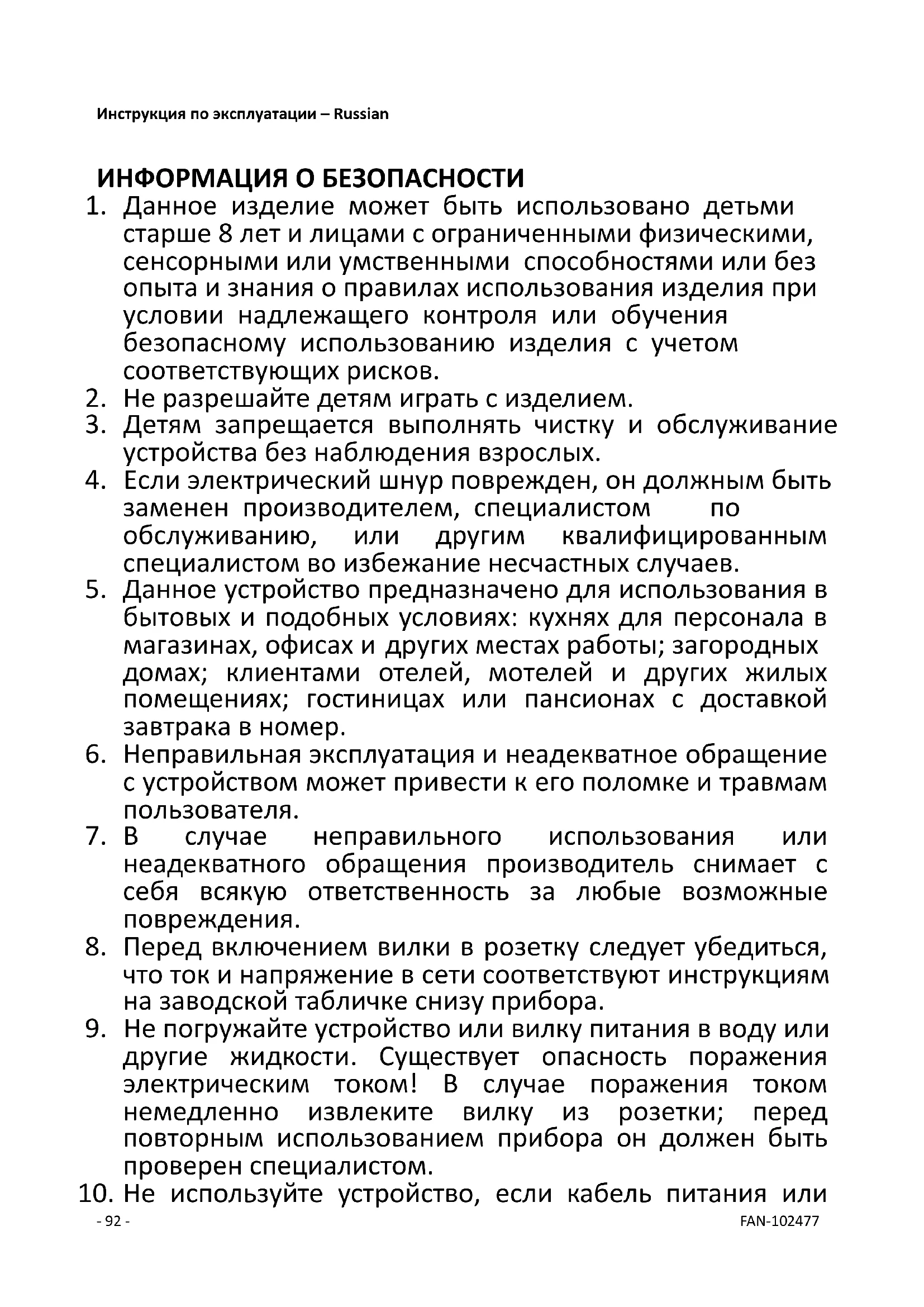

ИНФОРМАЦИЯ О БЕЗОПАСНОСТИ

1. Данное изделие может быть использовано детьми старше 8 лет и лицами с ограниченными физическими, сенсорными или умственными способностями или без опыта и знания о правилах использования изделия при условии надлежащего контроля или обучения безопасному использованию изделия с учетом соответствующих рисков.
2. Не разрешайте детям играть с изделием.
3. Детям запрещается выполнять чистку и обслуживание устройства без наблюдения взрослых.
4. Если электрический шнур поврежден, он должным быть заменен производителем, специалистом по обслуживанию, или другим квалифицированным специалистом во избежание несчастных случаев.
5. Данное устройство предназначено для использования в бытовых и подобных условиях: кухнях для персонала в магазинах, офисах и других местах работы; загородных домах; клиентами отелей, мотелей и других жилых помещениях; гостиницах или пансионах с доставкой завтрака в номер.
6. Неправильная эксплуатация и неадекватное обращение с устройством может привести к его поломке и травмам пользователя.
7. В случае неправильного использования или неадекватного обращения производитель снимает с себя всякую ответственность за любые возможные повреждения.
8. Перед включением вилки в розетку следует убедиться, что ток и напряжение в сети соответствуют инструкциям на заводской табличке снизу прибора.
9. Не погружайте устройство или вилку питания в воду или другие жидкости. Существует опасность поражения электрическим током! В случае поражения током немедленно извлеките вилку из розетки; перед повторным использованием прибора он должен быть проверен специалистом.
10. Не используйте устройство, если кабель питания или

вилка имеют признаки повреждения, если устройство упало на пол или было повреждено иным способом. В таких случаях обратитесь с устройством к специалисту для его проверки и, при необходимости, ремонта.

1. Запрещается тянуть сетевой шнур, чтобы отключить прибор от электропитания, не вынимайте вилку из розетки мокрыми руками.

2. Не допускайте запутывания шнура и его попадания на острые края предметов.

3. Не пользуйтесь прибором при высокой влажности, не допускайте попадания на него жидкости.

4. Держите прибор вдали от источников тепла (например, обогревателей) и открытого огня.

5. Держите устройство и его шнур питания вдали от детей младше 8 лет.

6. Для управления устройством не следует использовать внешний таймерный переключатель или отдельную систему с дистанционным управлением.

7. Используйте устройство на плоской, сухой и жаропрочной поверхности.

8. Не оставляйте работающий прибор без присмотра.

9. Прибор должен храниться и использоваться только в помещении.

10. Храните прибор в сухом и недоступном для детей месте (в упаковке).

11. Избегайте контакта с движущимися частями устройства. Следите за тем, чтобы посторонние предметы не попадали за защитную решетку работающего вентилятора.

12. Запрещается пользоваться прибором без установленных защитных решеток, так как это может привести к серьезной травме.

13. Прибор должен быть полностью собран перед началом эксплуатации.

14. Будьте осторожны, если у вас длинные волосы! Они могут оказаться затянутыми внутрь вентилятора.

15. Не рекомендуется направлять поток воздуха на людей в течение долгого времени.

16. Перед снятием защитных решеток убедитесь в том, что вентилятор отключен от сети электропитания.

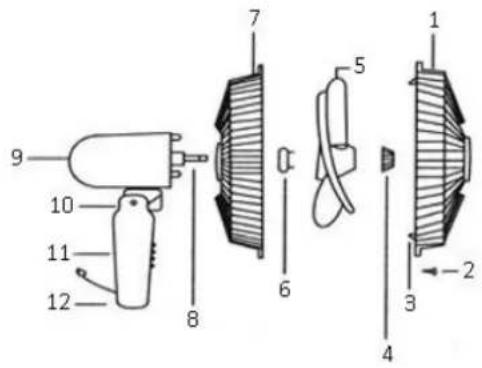

ОПИСАНИЕ ДЕТАЛЕЙ

1. Передняя решетка
2. Винт для замыкающих защелок
3. Рамка решетки
4. Гайка крепления крыльчатки
5. Крыльчатка
6. Обойма крепления решетки
7. Задняя решетка
8. Вал мотора
9. Кожух мотора
10. Винт для зажима головки
11. Блок переключателей
12. Обойма крепления
13. Трубка регулировки высоты
14. Крепление
15. Стержень стойки
16. Основание стойки
17. Зажимная гайка

ИНСТРУКЦИЯ ПО СБОРКЕ

Перед использованием вентилятор необходимо собрать, в точности следуя нижеследующим инструкциям.

1. Сборка стойки

- Поставьте стойку на основание.

- Привинтите стойку к основанию с помощью зажимной гайки (17).

1. Сборка основной конструкции

- Вытяните трубку регулировки высоты (13) и затяните крепление (14).

- Соедините основную часть конструкции вентилятора и трубку регулировки высоты при помощи обоймы крепления (12) и затем закрепите их.

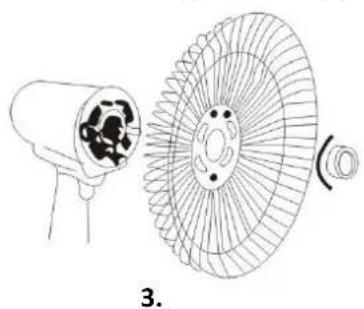

1. Сборка задней решетки

- Отвинтите предохранительный крепежный винт (6) против часовой стрелки.

- Закрепите заднюю защитную решетку (7) на двух опорах передней части корпуса мотора.

- Крепко привинтите предохранительный крепежный винт по часовой стрелке.

1. Сборка крыльчатки вентилятора

- Вставьте лопасть вентилятора в приводной шток, убедившись, что она правильно вошла в зажимы привода.

- Затяните гайку крепления крыльчатки на вале. Примечание: гайка крепления крыльчатки затягивается против часовой стрелки.

1. Сборка передней решетки

- Поместите крючок передней решетки на верхнюю часть задней решетки.

- Установите переднюю решетку, затем закройте замыкающие защелки и, используя подходящий винт, обеспечьте надежное соединение решеток.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Вденьте шнур питания в подходящую розетку. Индикатор питания включится, и устройство перейдет в состояние готовности. Нажмите переключатель ВКЛ/ВЫКЛ, и вентилятор начнет работать со следующими предустановками:

Скорость: Низкая / Таймер: выкл / Режим: нормальный (индикаторы «ПРИРОДА» и «ОЖИДАНИЕ» выключены) / Колебание: выкл.

Пожалуйста, плавно нажимайте кнопки на пенели управления, чтобы выбрать нужные функции.

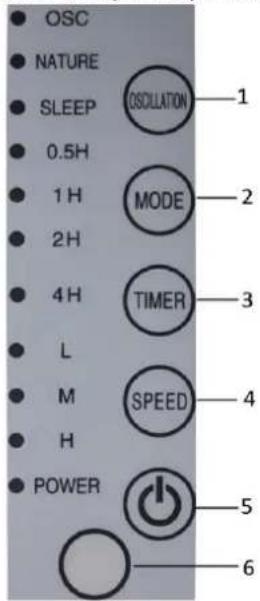

1. Колебание (OSC)

2. Режим

а. Природа
b. Ожидание

1. Таймер

a. 0,54
b. 14
c. 24
d. 44

1. Скорость

a. L = низкая
b. M = средняя
с. H = высокая

1. Выключатель Вкл/Выкл

2. Приемник сигнала для дистанционного управления

OSC NATURE SLEEP 0.5H 1 H 2 H 4 H L M H POWER OSCILLATION MODE TIMER SPEED POWER 1 2 3 4 5 6

ПРИМЕЧАНИЕ: Функции кнопок удаленного управления совпадают с функциями кнопок на панели управления.

1. Колебание: Нажмите кнопку для управления включением и выключением функции колебания. Индикатор «OSC» соответственно включится или выключится.

2. Режим: Нажмите эту кнопку, чтобы выбрать функции режимов «ПРИРОДА» или «ОЖИЖАНИЕ», включится соответствующий индикатор. ПРИМЕЧАНИЕ: если вы не выберите режим, то вентилятор будет работать с обычной предоставленной скоростью вращения.
   a. Природа: когда включен индикатор «ПРИРОДА», вентилятор будет работать в режиме легкого обдувания. Вы можете нажать кнопку «СКОРОСТЬ», чтобы выбрать L / M / H.
   b. Ожидание: когда включен индикатор «ОЖИДАНИЕ», вентилятор будет работать не в полную силу. Уровень скорости вращения (L / M / H) поменяется с высокого на низкий, и вентилятор продолжит работать на низкой скорости до тех пор, пока вы сами вручную его не отключите.
   (Например: если вы выберите скорость H (высокую), мотор будет работать со скоростью H. Спустя 30 минут он автоматически поменяется на скорость M (среднюю). Через 30 минут мотор вновь поменяет скорость на L (низкую) и будет работать на скорости L, пока вы сами вручную не поменяете скорость.)

3. Таймер: нажмите эту кнопку, чтобы задать нужное время работы от 0,5ч → 1ч → 1,5ч → 2ч → ... → 7,5ч → выкл → 0,5ч ... (повторяется). После установки таймера будет производиться обратный отсчет времени с подсветкой соответствующего индикатора и демонстрацией оставшегося времени (например, если таймер установлен на 1ч, через 30 минут индикатор 1ч выключится и включится индикатор 0,5ч.). После установленного периода времени все функции таймера деактивируются, индикатор выключается и устройство больше не работает. Теперь вентилятор находится в состоянии готовности к работе.

4. Скорость: нажмите эту кнопку, чтобы выбрать нужную вам скорость: Низкая / Средняя / Высокая. Включится соответствующий индикатор.

5. Выключатель Вкл/Выкл: Нажмите эту кнопку, чтобы включить / выключить вентилятор из состояния готовности к работе.

a. При первом включении вентилятор будет работать со следующими предустановками: Скорость: низкая / Таймер: выкл / Режим: нормальный (индикаторы «ПРИРОДА» и «ОЖИДАНИЕ» выключены) / Колебание: выкл.

b. Если вентилятор уже использовался и вам нужно возобновить его работу, нажмите эту кнопку и настройки останутся теми же, что и в последний раз, за исключением функции таймера и

ожидания.

1. Приемник сигнала для дистанционного управления: Удаленное управление – направленного действия, и вам нужно направить пульт в сторону приемника сигнала на панели управления. Зона действия – до 8 метров, в зависимости от состояния зарядки батарей и окружающей среды.

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ

Дистанционное управление осуществляется с помощью пульта. Используйте для пульта ДУ две батарейки размера AAA (приобретаются отдельно). Вставьте батарейки плотно в пульт ДУ с соблюдением полярности. Если вы его не используете в течение продолжительного периода, извлеките батарейки из пульта. Функции кнопок удаленного управления совпадают с функциями кнопок на панели управления.

ПРИМЕЧАНИЕ:

1. Угол наклона: Толканием защитной решетки вентилятора отрегулируйте его по предпочтительной вертикальной плоскости. Зафиксируйте угол с помощью винта для зажима головки (10).
2. Регулировка высоты: Ослабьте крепежное приспособление (14) на стойке (15). Осторожно поднимите или опустите вентилятор по нужной высоте и затем накрепко закрутите крепежное приспособление.

ОЧИСТКА

1. Перед проведением обслуживания вентилятора и после каждого использования выключите прибор и отключите его от сети электропитания.
2. Никогда не погружайте прибор в воду (возможно короткое замыкание). Для очистки прибора просто протрите его влажной тряпкой и затем тщательно высушите. Предварительно всегда вытаскивайте вилку шнура питания из розетки.
3. Следите за тем, чтобы не накапливалась пыль на входной и выходной решетках, регулярно очищайте их с помощью сухой щетки или пылесоса.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочее напряжение: 220-240V \~ 50Hz

Потребляемая мощность: 50W

Требования экодизайна
Требования к информации об изделии
Максимальный расход потока воздуха в вентиляторе (F)	39.55 m^3/min
Входная мощность вентилятора (P)	34.9 W
Эксплуатационная значимость (SV)	1.13( m^3/min )/W
эмерительный эталон для эксплуатационной значимости	IEC 60879: 1986 (поправка 1992)
Потребление мощности в ждущем режиме(PSB)	0.462 W
Уровень звуковой мощности вентилятора (LWA)	52.9 dB(A)
Максимальная скорость воздушного потока (c)	2.62 метр/сек.
Контактные данные для получения более подробной информации	BAHAG AGGutenbergstr. 2168167 MannheimGermany

Повторная переработка

Данная маркировка указывает на то, что изделие не должно утилизироваться вместе с остальными бытовыми отходами согласно положениям 2012/19-EU. Для предотвращения возможного причинения вреда окружающей среде или здоровью человека от неконтролируемой утилизации отходов подвергните его обязательной рециркуляции для поддержания рационального повторного использования материальных ресурсов. Для

утилизации вашего использованного устройства используйте системы рециркуляции и сбора или обратитесь в розничный магазин, в котором было приобретено данное изделие. Там могут принять данное изделие для проведения безопасной для окружающей среды рециркуляции и утилизации.

SIGURNOSNE INFORMACIJE

1. Ovaj uređaj smeju da koriste i deca od 8 godina i starija, kao i lica sa umanjenim fizičkim, čulnim ili mentalnim sposobnostima, odnosno sa nedovoljno iskustva i znanja, ako su pod nadzorom, odnosno ako se upute u bezbedne načine korišćenja uređaja i ako su svesni opasnosti koje postoje.
2. Deca se ne smeju igrati ovim uređajem.
3. Čišćenje i korisničko održavanje ne treba da vrše deca bez nadzora.
4. Ako je napojni kabl oštećen, mora biti zamenjen od strane proizvođača, njegovog servisnog agenta ili sličnog kvalifikovanog lica da bi se izbegla opasnost.
5. Ovaj uređaj namenjen je za korištenje u domaćinstvu i sličnu upotrebu: u kuhinji za osoblje, prodavnici, kancelarijama i radnoj okolini, kući na farmi, gosti u hotelima, motelima i drugim stambenim prostorima i prenoćištima.
6. Nepravilan rad i nepravilno rukovanje može da dovede do grešaka na uređaju i povreda korisnika.
7. U slučaju nepravilnog korišćenja ili nepravilnog rukovanja, ne može se pružiti garancija za bilo koju štetu koja nastane.
8. Pre nego što stavite utikač u struju, molimo vas pregledajte da vrsta struje i napon korespondiraju sa uputstvima na nazivnoj pločici na donjoj strani uređaja.
9. Ne stavljajte uređaj ili utikač u vodu ili druge tekućine. Postoji opasnost za život zbog električnog udara! U slučaju da se to desi, odmah izvucite utikač i onda dozvolite da se pregleda od strane stručnjaka prije ponovnog korišćenja.
10. Ne radite sa uređajem ako kabal ili utikač pokaže znakove štete, ako je uređaj ispao na pod ili je na neki drugi način oštećen. U takvim slučajevima dajte uređaj stručnjaku na pregled i popravku, ako je potrebno.
11. Nikada ne vucite za kabl da biste iskopčali uređaj iz utičnice

niti to radite mokrim rukama.

1. Obezbedite da strujni kabel ne prelazi preko oštrih ivica niti da se može zapeti na njega.
2. Uređaj treba čuvati od vlage i zaštiti ga od prskanja tekućinom.
3. Čuvajte uređaj dalje od vrućih predmeta (na primer ringli) i otvorenog plamena.
4. Čuvajte uređaj i njegov kabl izvan dohvata dece ispod 8 godina.
5. Uređaj ne treba da radi pomoću eksternog tajmera niti pomoću posebnog sistema za daljinsko upravljanje.
6. Uređaj koristite na površini koja je ravna, suva i otporna na toplotu.
7. Nikada ne ostavljajte uređaj da radi bez nečijeg prisustva.
8. Ne čuvajte niti koristite uređaj na otvorenom prostoru.
9. Čuvajte uređaj u suvom prostoru, bez pristupa dece (u originalnom pakovanju).
10. Nikada ne proturajte prste niti bilo kakve druge predmete kroz rešetke (štitnike ventilatora) kada ventilator radi.
11. Nikada ne koristite uređaj bez zaštitnih rešetki (štitnika ventilatora), jer može doći do ozbiljnih telesnih povreda.
12. Uređaj se mora u celosti sastaviti pre upotrebe.
13. Pazite na dugu kosu! Nju može zahvatiti ventilator zbog turbulencije.
14. Ne usmeravajte zračnu struju prema ljudima za duže vreme.
15. Proverite da li je ventilator isključen iz struje prije skidanja štitnika.

OPIS DELOVA
