NAUDOJIMO INSTRUKCIJA FAN102477 Emerio

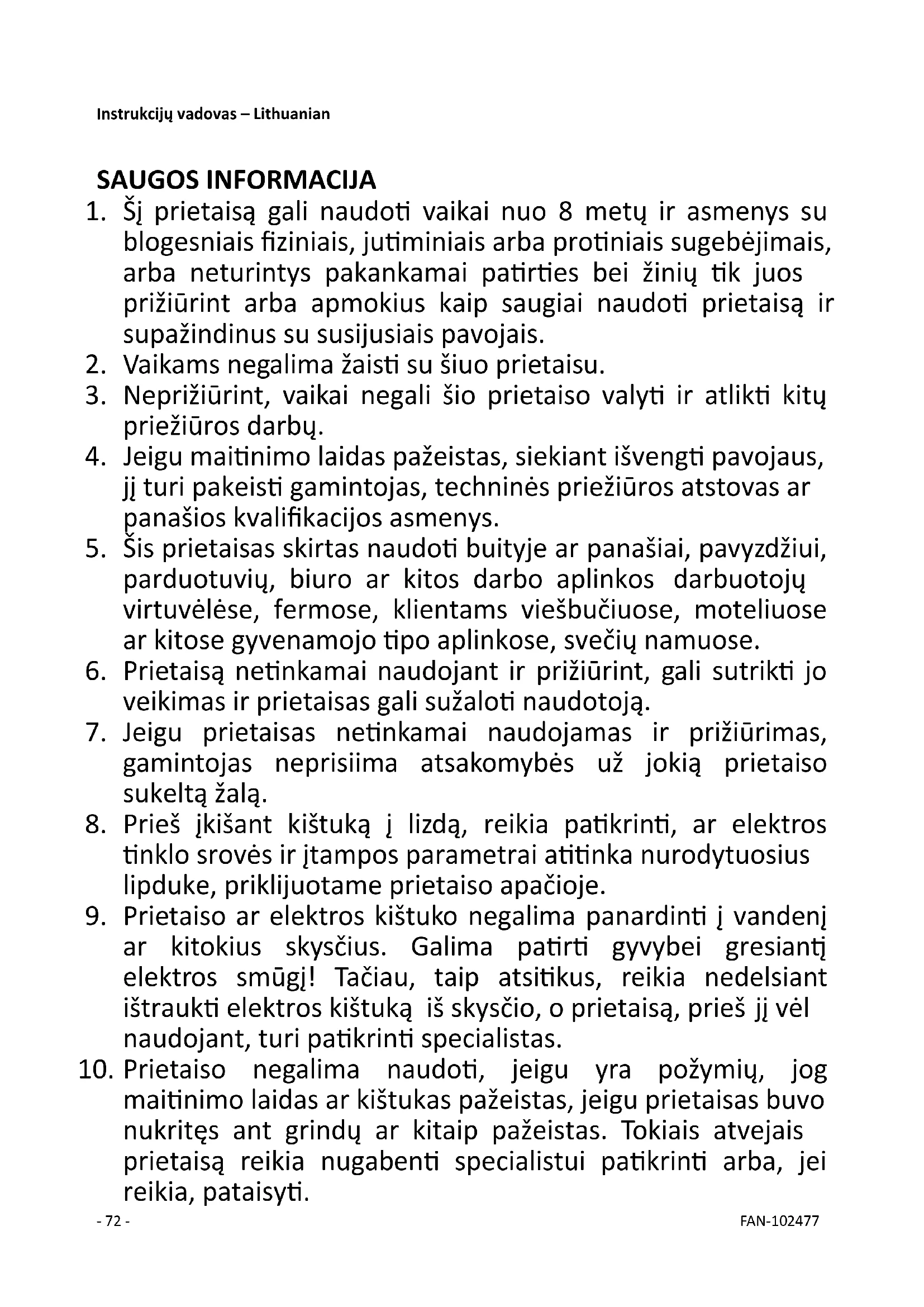

1. Šj prietaisą gali naudoti vaikai nuo 8 metų ir asmenys su blogesniais fiziniais, jutiminiais arba protiniais sugebėjimais, arba neturintys pakankamai patirties bei žinių tik juos prižiūrint arba apmokius kaip saugiai naudoti prietaisą ir supažindinus su susijusiais pavojais.
2. Vaikams negalima žaisti su šiuo prietaisu.
3. Neprižiūrint, vaikai negali šio prietaiso valyti ir atlikti kitų priežiūros darbų.
4. Jeigu maitinimo laidas pažeistas, siekiant išvengti pavojaus, jj turi pakeisti gamintojas, techninės priežiūros atstovas ar panašios kvalifikacijos asmenys.
5. Šis prietaisas skirtas naudoti buityje ar panašiai, pavyzdžiui, parduotuvių, biuro ar kitos darbo aplinkos darbuotojų virtuvėlėse, fermose, klientams viešbučiuose, moteliuose ar kitose gyvenamojo tipo aplinkose, svečių namuose.
6. Prietaisą netinkamai naudojant ir prižiūrint, gali sutrikti jo veikimas ir prietaisas gali sužaloti naudotoją.
7. Jeigu prietaisas netinkamai naudojamas ir prižiūrimas, gamintojas neprisiima atsakomybės už jokią prietaiso sukeltą žalą.
8. Prieš jkišant kištuką j lizdą, reikia patikrinti, ar elektros tinklo srovės ir įtampos parametrai atitinka nurodytuosius lipduke, priklijuotame prietaiso apačioje.
9. Prietaiso ar elektros kištuko negalima panardinti j vandenj ar kitokius skysčius. Galima patirti gyvybei gresiantj elektros smūgj! Tačiau, taip atsitikus, reikia nedelsiant ištraukti elektros kištuką iš skysčio, o prietaisą, prieš jį vėl naudojant, turi patikrinti specialistas.

10. Prietaiso negalima naudoti, jeigu yra požymių, jog maitinimo laidas ar kištukas pažeistas, jeigu prietaisas buvo nukritęs ant grindų ar kitaip pažeistas. Tokiais atvejais prietaisą reikia nugabenti specialistui patikrinti arba, jei reikia, pataisyti.

11. Jokiu būdu negalima traukti elektros kištuko iš lizdo tempiant maitinimo laidą arba suèmus drègnomis rankomis.

12. Būtina patikrinti, ar maitinimo laidas nesiliečia su aštriomis briaunomis arba už jo galima užkliūti.
13. Prietaisą reikia laikyti atokiai nuo drėgmės ir saugoti nuo tiškalų.
14. Prietaisą reikia laikyti atokiai nuo karštu objektu (pvz., viryklių ar kaitlenčių) ir atviros liepsnos.
15. Prietaisą ir jo laidą reikia laikyti jaunesniems nei 8 metų vaikams nepasiekiamoje vietoje.
16. Prietaiso negalima valdyti išoriniu laikmačio jungikliu ar atskira sistema su nuotolinio valdymo pulteliu.
17. Prietaisą reikia statyti ant lygaus, sauso ir šilumai atsparaus paviršiaus.
18. Veikiančio prietaiso jokiu būdu negalima palikti be priežiūros.
19. Prietaiso negalima laikyti ir naudoti atvirame ore.
20. Prietaisą reikia laikyti sausoje vietoje, nepasiekiamą vaikams (pakuotėje).
21. Prietaisui veikiant jokiu būdu negalima kišti pirštų ar kitų objektų į ventiliatoriaus groteles (apsauginius įtaisus).
22. Prietaiso jokiu būdu negalima naudoti be grotelių (apsauginių įtaisų), nes galima sunkiai susižaloti.
23. Prie naudojant prietaisą reikia surinkti.
24. Ilgaplaukiai būkite atsargūs! Oro sūkuriai gali įtraukti plaukus įventiliatorių.
25. Oro srauto negalima laikyti ilgą laiką nukreipto j žmones.
26. Prieš nuimant apsauginius įtaisus, reikia patikrinti, ar ventiliatorius išjungtas iš elektros tinklo.

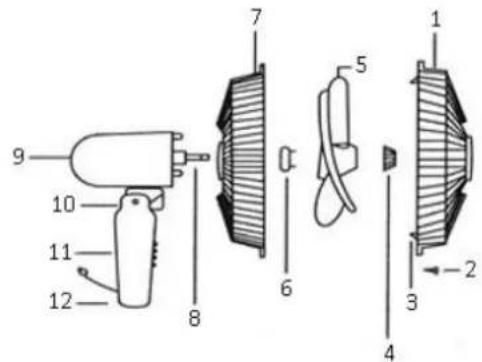

DALIØ APRADYMAS

1. Priekinis apsauginis jtaisas
2. Apsauginio jtaiso spaustukų varžtas
3. Apsauginio jtaiso spaustukai
4. Menčių tvirtinamasis varžtas
5. Mentès
6. Apsauginio jtaiso tvirtinamasis varžtas
7. Galinis apsauginis jtaisas
8. Variklio ašis
9. Galinis gaubtas
10. Galvutės tvirtinamasis varžtas
11. Jungiklių dėžutė
12. Tvirtinamasis varžtas
13. Aukščio reguliavimo strypas
14. Tvirtinimo elementų rinkinys
15. Stovo kotas
16. Nuotolinio valdymo pultelis
17. Antveržlé

• Uždėkite stovo kotą (15) ant stovo pagrindo (16).

- Ventiliatoriaus nejudamaji kotą pritvirtinkite prie prietaiso statymo pagrindo antveržle (17).

1. Viso prietaiso surinkimas

- Ištraukite aukðėio reguliavimo strypa (13) ir suveržkite tvirtinamuosius elementus (14).

- Sujunkite ventiliatoriaus pagrindiná korpusà ir aukõèio reguliavimo strypà tvirtinamuoju varptu (12) ir suveržkite juos.

1. Galiniø groteliø montavimas

- Sukdami prieš laikrodžio rodyklę išsukite apsauginio įtaiso tvirtinamajį varžtą (6).

- Pritvirtinkite galines groteles (7) ant dviejø variklio priekinio gaubto stulpø.

- Sukdami pagal laikrodpio rodyklæ tvirtai suverpkite apsauginio átaiso tvirtinamàjá varptà.

1. Ventiliatoriaus mentës montavimas

- Updëkite ventiliatoriaus mentæ ant koto taip, kad ji tinkamai ásistatytø á spaustukà ant koto.

- Suverpkite mentës varptà ant koto. Pastaba: suverpiant, mentës varptà reikia sukti prieð laikrodpio rodyklæ.

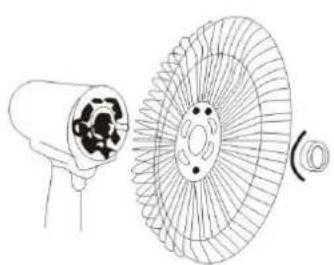

1. Priekiniø groteliø montavimas

- Ant galinių grotelių viršaus uždėkite priekinių grotelių kabliuką.

- Pridėkite priekines groteles prie galinių, tada užspauskite spaustukus ir atitinkamu varžtu suveržkite groteles.

Jkiškite maitinimo laidą j tinkamą lizdą. Maitinimo indikatoriaus lemputė dega ir prietaisas veikia parengties režimu. Paspauskite jj. / išj. Jungiklj ir ventiliatorius pradės veikti, o ekrane bus rodomi šie užrašai:

Greitis: mažas / Laikmatis: išj./ Režimas: įprastas (indikatoriaus lemputės „GAMTOS“ (NATURE) ir „MIEGO“ (SLEEP) nedega) / Svyravimas: išj.

Norėdami pasirinkti pageidaujamas funkcijas, nesmarkiai spaudykite mygtukus valdymo pultelyje.

1. Svyravimas (OSC)

2. Režimas

a. Gamtos

b. Miego

1. Laikmatis

a. 0,5 val.

b. 1 val.

c. 2 val.

d. 4 val.

1. Greitis

a. M= mažas

b. V = vidutinis

c. D= didelis

1. lj. / išj. jungiklis

2. Nuotolinio valdymo pultelio signalų imtuvas

OSC NATURE SLEEP 0.5H 1H 2H 4H L M H POWER OSCILLATION MODE TIMER SPEED POWER 1 2 3 4 5 6

PASTABA: Nuotolinio valdymo pultelio mygtukų funkcijos tokios pat, kaip ir mygtukų valdymo skydelyje.

1. Svyravimas: paspausdami mygtuką, jjunkite arba išjunkite svyravimo funkcijas. Atitinkamai jsižiebs arba užges indikatoriaus lemputė „OSC“ (SVYR.).

2. Režimas: paspausdami mygtuką, pasirinkite režimo – „GAMTOS“ arba „MIEGO“ – funkcijas ir jsižiebs atitinkama indikatoriaus lemputė. PASTABA: nepasirinkus režimo, ventilatorius veiks įprastu, iš anksto nustatytu greičiu.

a. Gamtos: kai dega indikatoriaus lemputė „GAMTOS“, ventilatorius veikia pūsdamas lengvą vėjelį. Norėdami pasirinkti greitį – M / V / D, galite paspausti mygtuką „GREITIS“.

b. Miego: kai dega indikatoriaus lemutė „MIEGO“, ventilatorius veikia nepastoviai. Greičio lygis M / V / D kaitaliojamas nuo didelio iki mažo ir ventilatorius veikia mažu greičiu, kol išsijungia laikmatis arba kol prietaisas išjungiamas rankiniu būdu.

(Pavyzdžiui: pasirinkus greitj D, variklis veiks D greičiu. Po 30 minučių jis automatiškai persijungs i V greitj. Dar po 30 minučių variklis persijungs i M greitį ir veiks M greičiu, kol greitis nebus perjungtas rankiniu būdu.)

1. Laikmatis: paspauskite ši mygtuką, kad nustatytumėte pageidaujamą ventiliatoriaus veikimo trukmę nuo 0,5 val. → 1 val. → 1,5 val. → 2 val. → ... → 7,5 val. → išj. → 0,5 val. ... (kartotine seka). Nustačius laikmatį, prietaisas veiks laiko skaičiavimo atgal principu ir įsižiebs atitinkama indikatoriaus lemputė, rodanti likusį laiką (pavyzdžiui, jeigu laikmatis nustatytas 1 val., po 30 minučių 1 val. indikatoriaus lemputė išsijungs ir įsižiebs 0,5 val. indikatoriaus lemputė.). Praėjus nustatytam laikui, visos laikmačio funkcijos išjungiamos, indikatoriaus lemputė išsijungia ir prietaisas liaujasi veikęs. Dabar ventiliatorius veikia parengties režimu.

2. Greitis: paspauskite šj mygtuką, kad pasirinktumėte pageidaujamą greitį: mažą / vidutinį / didelį. Atitinkamai įsižiebs reikiama indikatoriaus lemputė.

3. Ij. / išj. jungiklis: paspauskite ši mygtuką, kad jjungtumėte / išjungtumėte parengties režimu veikiantį ventiliatorių.

a. Prietaisą jjungiant pirmą kartą, jis veiks šiais iš anksto nustatytais režimais: Greitis: mažas / Laikmatis: išj. / režimas: įprastas (indikatoriaus lemputės „GAMTOS“ ir „MIEGO“ nedega) / Svyravimas: išj.

b. Jeigu prietaisas jau buvo naudotas ir reikia, kad jis toliau veiktų, paspauskite mygtuką ir ventiliatorius veiks pagal paskutinį kartą nustatytus parametrus, išskyrus laikmačio ir miego režimo.

1. Nuotolinio valdymo pultelio signalų imtuvas: nuotolinio valdymo pultelis nukreipiamojo tipo ir jį reikia pasukti į signalų imtuva, esantį valdymo skydelyje. Veikimo diapazonas gali būti iki 8 m, priklausomai nuo baterijų būsenos ir aplinkos.

NUOTOLINIO VALDYMO PULTELIS

Šis prietaisas gaminamas su valdymo pulteliu. J valdymo pultelj reikia jdėti dvi AAA dydžio baterijas (jsigyjamos atskirai). Baterijas j valdymo pultelj reikia jdėti ankštai, pagal poliškumą. Jeigu nuotolinis pultelis nenaudojamas ilgesnj laiką, išimkite iš jo baterijas. Nuotolinio valdymo pultelio mygtukų funkcijos tokios pat, kaip ir mygtukų valdymo skydelyje.

PASTABA:

1. Posvyrio kampai: paspausdami ventiliatoriaus apsauginj įtaisą, galite reguliuoti pageidaujamą prietaiso posvyrį. Posvyrio kampa įtvirtinkite galvutės tvirtinamuoju varžtu (10).
2. Aukščio reguliavimas: atlaisvinkite tvirtinamuosius elementus (14) ant ventiliatoriaus nejudamojo koto (15). Atsargiai pakelkite ar nuleiskite ventilatorių į pageidaujamą aukštį ir vėl tvirtai suveržkite tvirtinamuosius elementus.

VALYMAS

1. Prieš atlikdami priežiūros darbus ir po kiekvieno panaudojimo išjunkite prietaisą ir ištraukite jo maitinimo laidą iš elektros lizdo.
2. Jokiu būdu nepanardinkite prietaiso j vandenj (trumpojo jungimo pavojus). Norėdami prietaisą išvalyti, nušluostykite jj drėgna audinio skiautele ir rūpestingai nusausinkite. Prieš valdydami prietaisą, būtinai pirma išjunkite jj iš maitinimo tinklo.
3. Pasirūpinkite, kad oro jleidimo ir išleidimo grotelėse nesikauptų dulkės ir kartkartėmis išvalykite jas sausu šepečiu arba dulkių siurbliu.

TECHNINIAI DUOMENYS

Darbinė įtampa: 220-240 V \~ 50 Hz

Energijos sąnaudos: 50 W

Eco konstrukcijos reikalavimai
Gaminio informacija
Maksimalus ventilatoriaus srauto greitis (F)	39.55 m^3/min
Ventiliatoriaus energijos sąnaudos (P)	34.9 W
Eksploatavimo vertė (SV)	1.13( m^3/min )/W
Eksploatavimo vertės matavimo vienetas	IEC 60879: 1986 (corr.1992)
Ventiliatoriaus energijos sąnaudos veikiant rezerviniu pajėgumu (PSB)	0.462 W
Ventiliatoriaus garso galios lygis (LWA)	52.9 dB(A)
Maksimalus oro greitis (c)	2.62 meters/sec
Kontaktinė informacija norint gauti išsamesnius duomenis	BAHAG AGGutenbergstr. 2168167 MannheimGermany

Perdirbimas

Šis ženklas nurodo, jog direktyva 2012/19/EB reglamentuojamose valstybėse šio gaminio negalima šalinti kartu su buitinėmis atliekomis. Siekiant apsaugoti aplinką ir žmonių sveikatą nuo galimos žalos, keliamos nekontroliuojamai šalinamų atliekų, skatinant tvarų pakartotinį materialiųjų išteklių panaudojimą, šį gaminį reikia atsakingai perdirbti. Norint grąžinti panaudotą prietaisą, reikia kreiptis j

šio tipo atlieku surinkimo jmonę arba į mažmenininką, iš kurio buvo jsigytas šis gaminys. Minėtosios jmonės gali paimti šį gaminį aplinkai nežalingam perdirbimui.
