MANUAL DE USUARIO FAN102477 Emerio

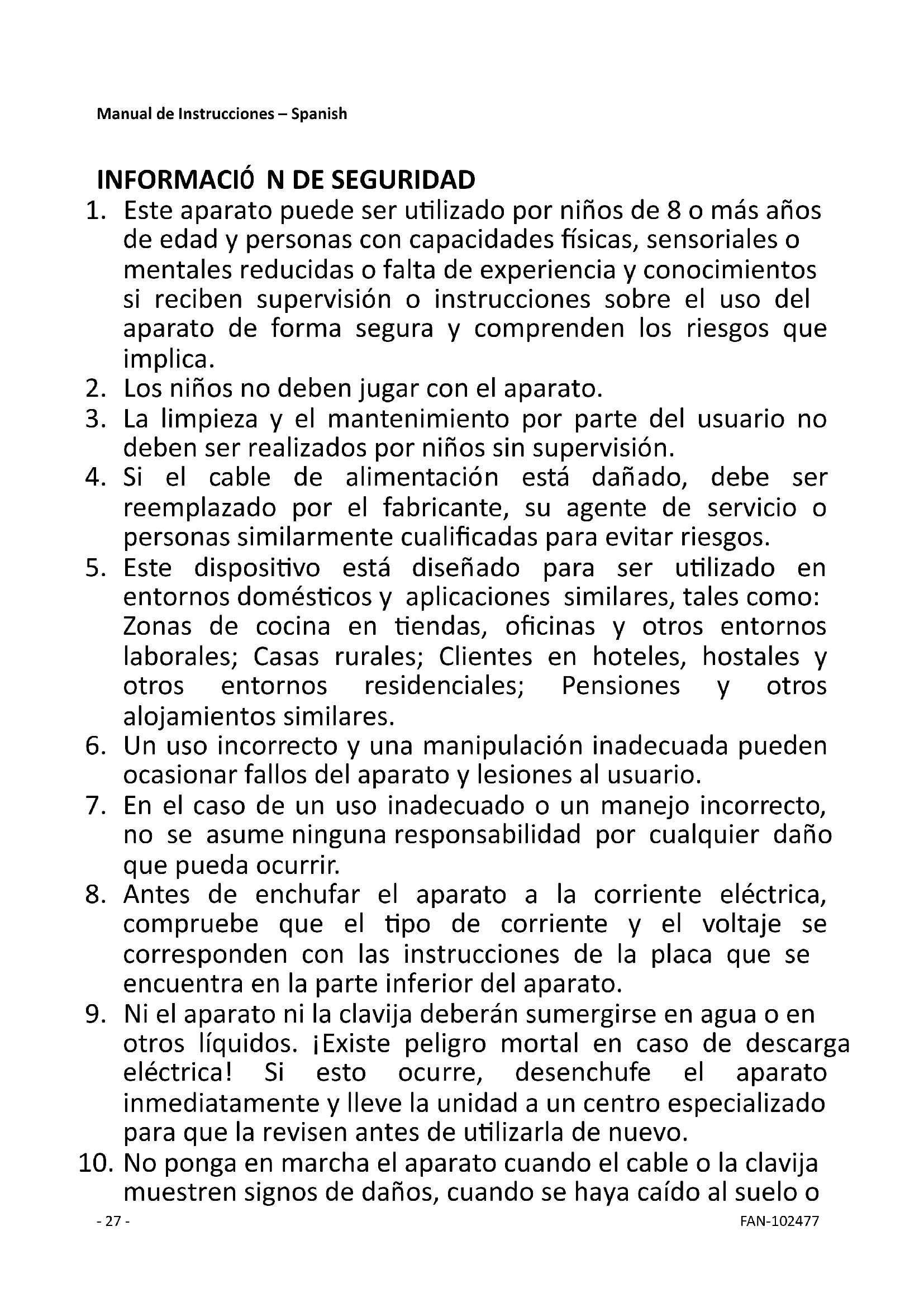

1. Este aparato puede ser utilizado por niños de 8 o más años de edad y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimientos si reciben supervisión o instrucciones sobre el uso del aparato de forma segura y comprenden los riesgos que implica.
2. Los niños no deben jugar con el aparato.
3. La limpieza y el mantenimiento por parte del usuario no deben ser realizados por niños sin supervisión.
4. Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su agente de servicio o personas similarmente cualificadas para evitar riesgos.
5. Este dispositivo está diseñado para ser utilizado en entornos domésticos y aplicaciones similares, tales como: Zonas de cocina en tiendas, oficinas y otros entornos laborales; Casas rurales; Clientes en hoteles, hostales y otros entornos residenciales; Pensiones y otros alojamientos similares.
6. Un uso incorrecto y una manipulación inadecuada pueden ocasionar fallos del aparato y lesiones al usuario.
7. En el caso de un uso inadecuado o un manejo incorrecto, no se asume ninguna responsabilidad por cualquier daño que pueda ocurrir.
8. Antes de enchufar el aparato a la corriente eléctrica, compruebe que el tipo de corriente y el voltaje se corresponden con las instrucciones de la placa que se encuentra en la parte inferior del aparato.
9. Ni el aparato ni la clavija deberán sumergirse en agua o en otros líquidos. ¡Existe peligro mortal en caso de descarga eléctrica! Si esto ocurre, desenchufe el aparato inmediatamente y lleve la unidad a un centro especializado para que la revisen antes de utilizarla de nuevo.
10. No ponga en marcha el aparato cuando el cable o la clavija muestren signos de daños, cuando se haya caído al suelo o

cuando pueda haber sufrido algún otro tipo de desperfecto. En tales casos, lleve el aparato a un especialista para que lo compruebe y lo repare, si es necesario.

1. No quite nunca el enchufe de la toma de pared tirando del cable de red, o con las manos mojadas.

2. Asegúrese de que el cable de alimentación no cuelga de bordes afilados ni permita que quede atrapado.

3. Mantenga el aparato lejos de la humedad, y protéjalo contra salpicaduras.

4. Mantenga el aparato lejos de objetos calientes (placas de cocción, por ejemplo) y llamas.

5. Mantenga el aparato y el cable lejos del alcance de niños menores de 8 años.

6. No controle el funcionamiento del aparato mediante un interruptor con temporizador externo o un sistema independiente con control remoto.

7. Ponga el aparato sobre una superficie plana seca, limpia y resistente al calor.

8. No deje nunca el aparato sin vigilancia mientras esté en funcionamiento.

9. No almacene ni utilice el aparato al aire libre.

10. Mantenga el aparato en un lugar seco, inaccesible para los niños (en su embalaje).

11. Nointroduzca nunca los dedos u otros objetos a través de las rejillas (protectores del ventilador) cuando el ventilador esté en funcionamiento.

12. No utilice nunca el producto sin las rejillas (protectores del ventilador) en su lugar, ya que esto podrá causar daños personales graves.

13. El aparato debe estar montado por completo antes de su uso.

14. Tenga cuidado con el pelo largo. Podrá quedar atrapado en el ventilador debido a la turbulencia del aire.

15. No dirija el flujo de aire directamente a personas durante mucho tiempo.

16. Asegúrese de que el ventilador está desconectado de la red eléctrica antes de retirar la cubierta.

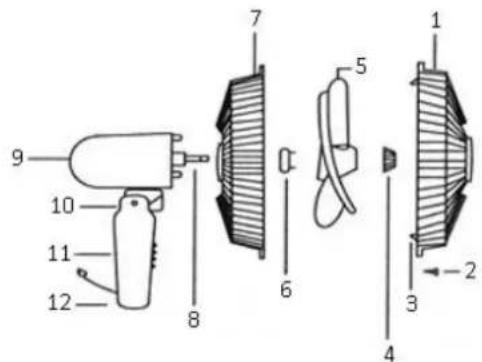

1. Protector frontal
2. Tornillo de los clips del protector
3. Clips del protector
4. Tornillo de fijación del aspa
5. Cuchilla
6. Tornillo de fijación de la rejilla
7. Protector trasero
8. Eje del motor
9. Cubierta trasera
10. Tornillo de sujeción con cabeza
11. Caja de seccionamiento
12. Tornillo de fijación
13. Tubo de ajuste de altura
14. Juego de elementos de fijación
15. Eje de la base
16. Base de pie
17. Tuerca de bloqueo

** Por favor, monte correctamente la unidad siguiendo las siguientes instrucciones cuando vaya a utilizarlo.

1. Montaje del soporte

- Coloque el eje fijo en la base del ventilador.

- Atornille el eje fijo en la base fija con la tuerca de bloqueo (17).

1. Todo el conjunto

- Tire del tubo de ajuste de altura (13) hacia fuera y apriete el juego de elementos de fijación (14).

- Acople el cuerpo principal del ventilador con el tubo de ajuste de altura, junto con el tornillo de fijación (12) y asegúrese de que estén bien fijados.

1. Conjunto de la rejilla trasera

2. Afloje el tornillo de fijación de la rejilla (6) girándolo hacia la izquierda.

3. Fije la rejilla trasera (7) en los dos pilares de la cubierta frontal del motor.

4. Apriete el tornillo de fijación de la rejilla girándolo hacia la derecha.

5. Montaje del aspa del ventilador

6. Coloque el ventilador en el eje asegurándose de que las aspas encajan correctamente.

7. Apriete el tornillo del aspa en el eje. Nota: El tornillo del aspa debe apretarse hacia la izquierda.

8. Conjunto de la rejilla frontal

- Coloque el gancho de la rejilla frontal en la parte superior de la rejilla trasera.

- Fije la rejilla frontal en la rejilla trasera y cierre los clips; a continuación, utilizando el tornillo adecuado, asegúrese de que las rejillas están bien fijadas en su lugar.

Conecte el cable de alimentación a una toma adecuada. La luz testigo está encendida y el aparato está en espera (standby). Pulse el interruptor on/off y el ventilador empezará a funcionar con la siguiente configuración predeterminada:

Velocidad: bajo/temporizador: apagado/modo: normal (las luces indicadoras de "NATURALEZA" E "INACTIVO" están apagadas)/oscilación: off (apagado)

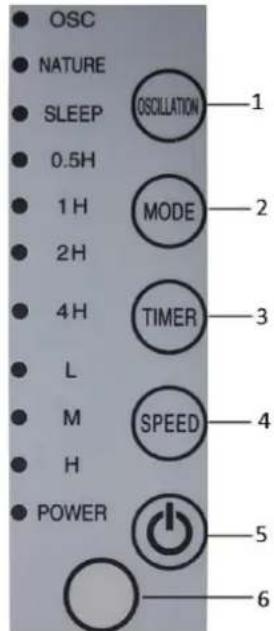

Pulse suavemente los botones del panel de control para elegir las funciones que desee.

1. Oscilación (OSC)

2. Modo

a. Naturaleza b. Apagado automático

1. Temporizador

a. 0,5 h b. 1 h c. 2 h d. 4 h

1. Velocidad

1. Interruptor de encendido/apagado

2. Receptor de señales y mando a distancia

OSC NATURE SLEEP 0.5H 1H 2H 4H L M H POWER OSCILLATION MODE TIMER SPEED 5 6

NOTA: Las funciones de los botones del mando a distancia son las mismas que las funciones de los botones del panel de control.

1. Oscilación: Pulse este botón para activar o desactivar la función de oscilación. La luz indicadora de "OSC" se encenderá y apagará como corresponda.

2. Modo: Pulse este botón para elegir las funciones del modo "NATURALEZA" o "INACTIVO" y se encenderá la luz indicadora correspondiente. NOTA: Si no elige el modo, el ventilador funcionará con la velocidad normal predeterminada.

a. Naturaleza: cuando la luz indicadora de "NATURALEZA" esté encendida, el ventilador funciona en el modo de brisa. Puede pulsar el botón "VELOCIDAD" (speed) para elegir la velocidad L, M o H.

b. Apagado automático: Cuando la luz indicadora de "INACTIVIDAD" está encendida, el ventilador trabajará de forma irregular. La velocidad (L, M y H) puede cambiarse de alta a baja y seguir funcionando como velocidad baja hasta que se apague el temporizador se apague o cuando se apague manualmente el aparato.

(Por ejemplo: Si elige la velocidad alta (H), el motor funcionará para velocidad alta. Después de 30 minutos, pasará automáticamente a la velocidad media (M). De nuevo, después de 30 minutos, el motor pasará a la velocidad baja (L) y seguirá trabajando así a menos que cambie manualmente la velocidad).

1. Temporizador: Pulse este botón para establecer el tiempo de trabajo que desee, desde 0,5 h → 1 h → 1,5 h → 2 h → ... → 7,5 h → off → 0,5 h ... (repetición). Una vez configurado el temporizador, la unidad hará una cuenta atrás con la luz indicadora relacionada encendida e indicando el tiempo restante (por ejemplo, si el temporizador está configurado para 1 h, después de 30 minutos se apagará la luz indicadora de 1 h y se encenderá la de 0,5 h. Después del tiempo establecido, todas las funciones del temporizador se deshabilitan, la luz indicadora se apaga y la unidad dejará de trabajar. Ahora, el ventilador está en estado de espera (standby).

2. Velocidad: Pulse este botón para elegir la velocidad que desee: baja (L), media (M) o alta (M). La luz indicadora correspondiente se encenderá.

3. Interruptor on/off: Pulse este botón para encender/apagar el ventilador en estado de espera (standby).

a. Al encender el aparato por primera vez funcionará con la siguiente configuración: Velocidad: bajo/temporizador: apagado/modo: normal (las luces indicadoras de "NATURALEZA" E "INACTIVO" están apagadas)/oscilación: off (apagado)

b. Si el aparato ya se ha utilizado antes y necesita reiniciarlo para funcionar, pulse este botón para pasar a la configuración de la última vez, excepto en el caso de la función del temporizador y del modo "inactivo".

1. Receptor de señales y mando a distancia: El mando a distancia es direccional y debe apuntar al receptor de señales del panel de control. Puede funcionar hasta a 8 m de distancia dependiendo del estado de las baterías y del entorno.

MANDO A DISTANCIA

Esta unidad dispone de un mando a distancia. Para este mando a distancia utilice dos pilas de tamaño AAA (no incluidas). Introduzca las pilas en el mando a distancia de forma que queden bien ajustadas y siguiendo la dirección de la polaridad. Si no va a utilizar el mando a distancia durante un período de tiempo prolongado saque las pilas. Las funciones de los botones del mando a distancia son las mismas que las funciones de los botones del panel de control.

NOTA:

1. Ángulos de inclinación: Pulsando la cubierta del ventilador, es posible ajustar el ventilador a la altura deseada. Fije el ángulo con el tornillo de sujeción con cabeza (10).
2. Ajuste de la altura: Suelte el conjunto de fijación (14) al eje fijo (15). Suba o baje el ventilador con cuidado hasta colocarlo a la altura que desee y vuelva a apretar el conjunto de fijación.

LIMPIEZA

1. Antes de reparar el ventilador y después de cada uso, apague el aparato y desconecte el cable de alimentación del enchufe de pared.
2. Nunca sumerja el aparato en agua (peligro de cortocircuito). Para limpiar el aparato, utilice solamente un paño húmedo y seque con cuidado. Antes de limpiarlo, desenchufe siempre el ventilador de la toma de pared.
3. Evite siempre que un exceso de polvo se acumule en la toma de salida y entrada de aire de la rejilla, y límpiela ocasionalmente con un cepillo seco o una aspiradora.

DATOS TÉCNICOS

Voltaje de operaciones: 220-240V \~ 50Hz

Consumo de poder: 50W

Requisitos de diseño ecológico
Requisitos sobre la información del producto
Caudal máximo del ventilador (F)	39.55 m3/min
Potencia eléctrica del ventilador (P)	34.9 W
Valor de servicio (SV)	1.13(m3/min)/W
Norma de medición para el valor de servicio	IEC 60879: 1986 (kor. 1992)
Consumo de electricidad en modo de espera (PSB)	0.462 W
Nivel de potencia acústica del ventilador (L LWA)	52.9 dB(A)
Velocidad máxima del aire (c)	2.62 metros/seg
Información de contacto para obtener más información	BAHAG AGGutenbergstr. 2168167 MannheimGermany

Recycling

Este marcado indica que este producto no debe desecharse con otros residuos domésticos según la 2012/19-UE. Para evitar posibles daños al medioambiente o a la salud humana derivados de la eliminación descontrolada de residuos, recicle de manera responsable para promover la reutilización sostenible de los recursos materiales. Para devolver su aparato usado, utilice los sistemas de devolución y recogida o contacte con el minorista al que compró el producto. Ellos pueden enviar este producto para su reciclaje medioambientalmente seguro.
