FAN102477 - Fläkt Emerio - Gratis bruksanvisning och manual

Produkttyp	Golvfläkt
Märke	Emerio
Modell	FAN102477
Strömförsörjning	220-240 V ~ 50 Hz
Effektförbrukning	50 W
Standby-förbrukning	0.462 W
Maximalt luftflöde	39.55 m³/min
Maximal lufthastighet	2.62 m/s
Ljudnivå	52.9 dB(A)
Tjänstevärde	1.13 (m³/min)/W
Antal hastigheter	3 (låg, medel, hög)
Timer	Ja, från 0,5 till 7,5 timmar
Driftslägen	Normal, Natur, Sömn
Oscillation	Ja
Fjärrkontroll	Ja (AAA-batterier ingår inte)
Höjdjustering	Ja
Lutning	Ja
Skyddsgaller	Fram och bak
Rengöring	Fuktig trasa, borste eller dammsugare för gallren
Säkerhet	Får inte sänkas ned, hålls utom räckhåll för barn under 8 år

Vanliga frågor - FAN102477 Emerio

Hur monterar jag fläkten Emerio FAN102477?

Montera först foten genom att skruva stödet på basen med låsmuttern. Sätt in höjdjusteringsröret och dra åt justeringsgreppet. Fäst fläkthuset på röret med fästskruven. Montera det bakre gallret genom att skruva fästmuttern, sätt sedan in propellern och dra åt propeller muttern moturs. Till slut fäst det främre gallret med klämmorna. Se bruksanvisningen för detaljerade diagram.

Hur använder jag fjärrkontrollen?

Sätt i två AAA-batterier (medföljer inte) med rätt polaritet. Fjärrkontrollen måste riktas mot mottagaren på kontrollpanelen. Räckvidden är upp till 8 meter. Fjärrkontrollens knappar har samma funktioner som på kontrollpanelen.

Hur ställer jag in timern?

Tryck på Timer-knappen för att växla mellan tider från 0,5 h till 7,5 h i steg om 0,5 h. När den är inställd stängs fläkten av automatiskt efter inställd tid. Motsvarande indikator visar återstående tid.

Vilka ventilationslägen finns?

Tre lägen: Normal (konstant hastighet), Nature (simulerar naturlig bris) och Sömn (minskar gradvis hastigheten under 30 minuter per steg). Du kan byta läge genom att trycka på Mode-knappen.

Hur rengör jag fläkten?

Koppla alltid bort apparaten före rengöring. Använd en fuktig trasa för att torka av yttre ytor. För gallren, använd en torr borste eller dammsugare för att ta bort damm. Sänk aldrig ned fläkten i vatten.

Vad gör jag om fläkten inte fungerar?

Kontrollera att stickkontakten är ordentligt insatt och att eluttaget fungerar. Se till att på/av-knappen är intryckt. Om strömindikatorn inte tänds, prova ett annat uttag. Om problemet kvarstår, kontakta kundservice.

Kan jag använda fläkten utomhus?

Nej, fläkten är endast avsedd för inomhusbruk. Använd den inte utomhus för att undvika risk för skador från fukt eller damm.

Hur justerar jag fläktens höjd?

Lossa justeringsgreppet (låsningen) som sitter på röret. Justera fläkten till önskad höjd, dra sedan åt låsningen ordentligt.

Vad gör jag vid strömavbrott?

Fläkten återupptar sina tidigare inställningar (förutom timer och sömnläge). För att starta om, tryck helt enkelt på på/av-knappen.

Hur aktiverar jag oscillationen?

Tryck på Oscillation-knappen på kontrollpanelen eller fjärrkontrollen. Indikatorn OSC tänds. Tryck igen för att avaktivera.

BRUKSANVISNING FAN102477 Emerio

a. 0,5 kls.
b. 1 klst
c. 2 klst
d. 4 klst

1. Hraði

- Sett det stående skaftet på foten.

- Skru den loddrette stangen på foten med låsemutteren (17).

1. Hele enheten

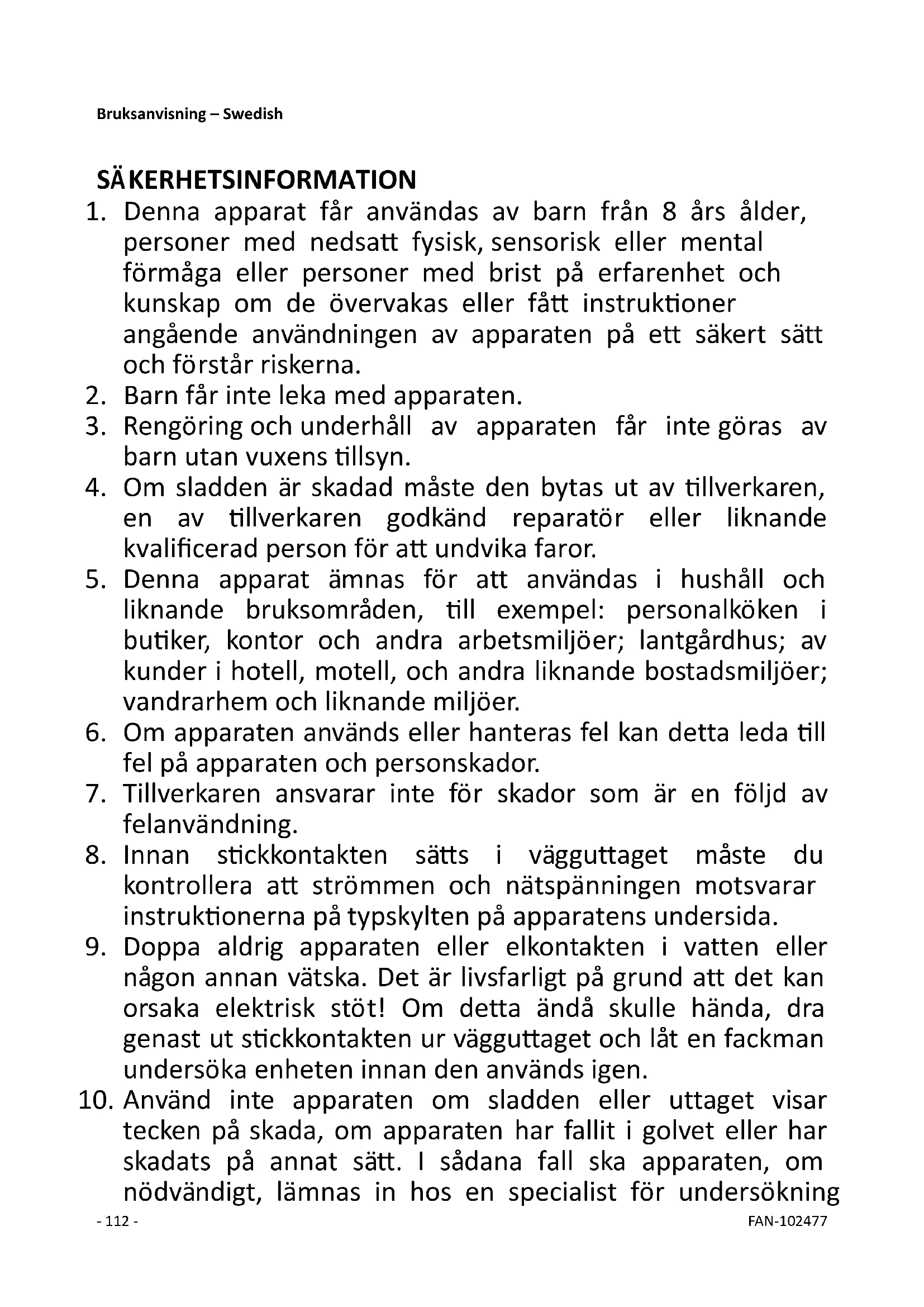

1. Denna apparat får användas av barn från 8 års ålder, personer med nedsatt fysisk, sensorisk eller mental förmåga eller personer med brist på erfarenhet och kunskap om de övervakas eller fått instruktioner angående användningen av apparaten på ett säkert sätt och förstår riskerna.
2. Barn får inte leka med apparaten.
3. Rengöring och underhåll av apparaten får inte göras av barn utan vuxens tillsyn.
4. Om sladden är skadad måste den bytas ut av tillverkaren, en av tillverkaren godkänd reparatör eller liknande kvalificerad person för att undvika faror.
5. Denna apparat ämnas för att användas i hushåll och liknande bruksområden, till exempel: personalköken i butiker, kontor och andra arbetsmiljöer; lantgårdhus; av kunder i hotell, motell, och andra liknande bostadsmiljöer; vandrarhem och liknande miljöer.
6. Om apparaten används eller hanteras fel kan detta leda till fel på apparaten och personskador.
7. Tillverkaren ansvarar inte för skador som är en följd av felanvändning.
8. Innan stickkontakten sätts i vägguttaget måste du kontrollera att strömmen och nätspänningen motsvarar instruktionerna på typskylten på apparatens undersida.
9. Doppa aldrig apparaten eller elkontakten i vatten eller någon annan vätska. Det är livsfarligt på grund att det kan orsaka elektrisk stöt! Om detta ändå skulle hända, dra genast ut stickkontakten ur vägguttaget och låt en fackman undersöka enheten innan den används igen.
10. Använd inte apparaten om sladden eller uttaget visar tecken på skada, om apparaten har fallit i golvet eller har skadats på annat sätt. I sådana fall ska apparaten, om nödvändigt, lämnas in hos en specialist för undersökning

och reparation.

1. Dra aldrig ut kontakten ur eluttaget genom att dra i sladden och använd aldrig fuktiga händer.

2. Kontrollera att sladden inte hänger ut över vassa kanter och låt den inte fastna i något.

3. Håll produkten borta från fukt och skydda den mot vattenstänk.

4. Håll produkten borta från varma föremål (exempelvis varma spisplattor) och öppna lågor.

5. Apparaten och dess sladd bör hållas utom räckhåll för barm under 8 år.

6. Maskinen bör inte användas tillsammans med en extern tidsbrytare eller ett separat system med fjärrkontroll.

7. Placera apparaten på en plan, torr och värmeresistent yta.

8. Lämna aldrig produkten oövervakad under användning.

9. Förvara eller använd aldrig produkten utomhus.

10. Förvara produkten på en torr plats utom räckhåll för barn (i sin förpackning).

11. Stick aldrig in fingrar eller något annat föremål genom gallret (fläktskyddet) när fläkten roterar.

12. Använd aldrig produkten utan gallren (fläktskydden) på plats eftersom det kan orsaka allvarlig personskada.

13. Produkten måste monteras helt innan den får användas.

14. Se upp om du har långt här! Det kan fastna i fläkten på grund av luftturbulensen.

15. Rikta inte luftflödet mot personer under en längre tid.

16. Kontrollera att fläktens strömbrytare är avstängd innan du tar bort skyddet.

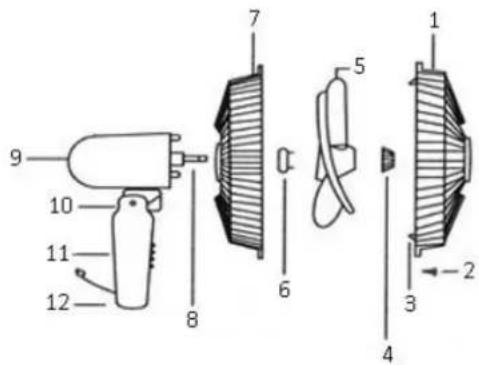

DELAR

1. Främre skydd
2. Skruv för skyddets klämmor
3. Skyddets chips
4. Fästskruv till bladet
5. Blad
6. Fästskruv till gallret
7. Bakre skydd
8. Motoraxel
9. Bakre hölje
10. Huvudklämskruv
11. Växellåda
12. Fästskruv
13. Höjdjusteringsrör
14. Fästset
15. Stativskaft
16. Stativbas
17. Låsmutter

** Vid användning ska fläkten monteras korrekt i följande ordning.

1. Montera stativet

2. Sätt i skaftet i stativet.

3. Skruva fast den stående axeln på den stående basen med hjälp av låsmuttern (17).

4. Hela enheten

5. Dra ut höjdjusteringsröret (13) och dra åt fästsetet (14).

6. Sätt ihop fläktens huvudenhet med höjdjusteringsröret med hjälp av fästskruven (12) och fäst dem.

7. Bakre gallerenheten

8. Skruva loss säkerhetsskruven (6) moturs.

9. Fixera bakre skyddet (7) på de två stiften på framsidan av motorn.

10. Skruva fast säkerhetsskruven ordentligt medurs.

11. Montering av fläktbladet

12. Sätt i fläktbladen på skaftet och se till att bladen passar ordentligt på skaftet.

13. Dra åt bladskruven på skaftet. Obs: Bladskruven dras åt genom att skruva moturs.

14. Montering av främre galler

15. Sätt det främre gallrets hake ovanpå det bakre gallret.

16. Sätt det främre gallret på det bakre gallret och stäng sedan klämmorna. Använd korrekt skruv för att fästa ihop gallren.

Sätt i strömkabeln i ett lämpligt väggurtag. Strömindikatorlampan tänds och fläkten står i stand-by-läge. Tryck på på/av-kontakten och fläkten startar med följande förinställningar:

Hastighet: låg/Timer: av/Läge: normal (indikatorlampa för "NATUR" och "SÖMN" är av) / Oscillation: av Tryck försiktigt på knapparna på kontrollpanelen för att välja önskade funktioner.

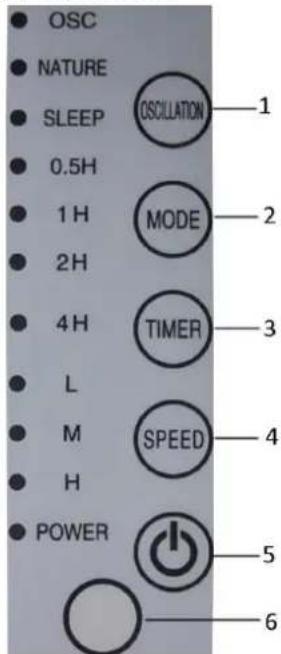

1. Oscillation (OSC)

2. Läge

a. Natur
b. Sömn

1. Timer

a. 0.5 tim
b. 1 tim
c. 2 tim
d. 4 tim

1. Hastighet

1. På/Av-kontakt

2. Signalmottagare för fjärrkontroll

OBS: Funktionen hos fjärrkontrollens knappar är desamma som funktionen hos knapparna på kontrollpanelen.

1. Oscillation: Tryck på den här knappen för att styra pendlingsfunktionen på och av. Indikatorlampan vid "OSC" tänds och släcks beroende på detta.
2. Läge: Tryck på den här knappen för att välja läge "NATUR" eller "SÖMN" och motsvarande indikatorlampa tänds. OBS: om du inte väljer läge kommer fläkten att arbeta med den normala förinställda hastigheten.

a. Natur: När indikatorlampan för "NATUR" är tänd, befinner sig fläkten i läget för luftström. Du kan trycka på "HASTIGHET" för att välja hastighet L/M/H.
b. Sömn: När indikatorlampan för "SÖMN" är tänd, arbetar fläkten inkonsekvent. Hastighetsnivån (L/M/H) ändras från hög till låg och fortsätter på låg hastighet tills timern stängs av eller tills du stänger av fläkten manuellt.

(Till exempel: När du väljer hastigheten H, arbetar motorn som hastighet H. Efter 30 minuter, ändras den automatiskt till hastighet M. Efter ytterligare 30 minuter ändras motorns hastighet till hastighet L och fortsätter arbeta på den hastighet L om du inte ändrar hastigheten manuellt.)

1. Timer: Tryck på den här knappen för att ställa in önskad tid från 0.5 tim → 1 tim → 1.5 tim → 2 tim → ... → 7.5 tim → av → 0.5 tim ... (upprepande). Efter att timern har ställts in kommer fläkten att räkna ned med motsvarande indikatorlampa tänd som visar den återstående tiden (till exempel, om timern är inställd med 1 tim, efter 30 minuter släcks indikatorlampan för 1 tim och lampan för 0.5 tim tänds.). Efter den inställda tiden inaktiveras alla timerfunktioner, indikatorlampan släcks och fläkten arbetar inte längre. Den är nu i stand-by-läge.
2. Hastighet: Tryck på den här knappen för att välja önskad hastighet: Låg/Medium/Hög. Indikatorlampan tänds enligt den hastighet som valts.
3. På/av-kontakten: Tryck på den här knappen för att sätta på/stänga av fläkten i stand-by-läget.

a. Om fläkten år påsatt första gången kommer den att arbeta med följande förinställning: Hastighet: låg/Timer: av/Läge: normal (indikatorlamporna för "NATUR" och "SÖMN" är släckta) / Oscillation: av
b. Om fläkten redan har använts och du skall återuppta funktionen, tryck på den här knappen och inställningarna är desamma som sist förutom timer-funktionen och sömn-läget.

1. Signalmottagaren för fjärrkontrollen: Fjärrkontrollen är riktad och måste peka mot signalmottagaren på kontrollpanelen. Den fungerar upp till 8 meter ifrån mottagaren beroende på batteriets status och omgivningen.

FJÄRRKONTROLL

Denna enhet har en fjärrkontroll. Använd två AAA-batterier (medföljer ej) till fjärrkontrollen. Sätt i batterierna ordentligt, med hänsyn tagen till polaritetsriktningen. Om den inte används under en längre tid bör batterierna tas ut ur fjärrkontrollen. Fjärrkontrollens knappar har samma funktioner som knapparna på kontrollpanelen.

OBS:

1. Lutningsvinkel: Genom att trycka på fläktskyddet kan man justera fläkten till önskad höjd. Fixera vinkeln med huvudklämskruven (10).
2. Höjdinställning: Lossa fästet (14) på den stående axeln (15). Höj eller sänk fläkten försiktigt till önskad höjd och dra sedan åt fästet ordentligt igen.

RENGÖ RING

1. Stäng av fläkten och dra ur sladden innan du servar fläkten och efter varje användning.
2. Sänk aldrig ned fläkten i vatten (risk för kortslutning). Torka den enbart med en fuktig trasa och torka torrt ordentligt när du rengör. Dra alltid ur sladden först.
3. Kontrollera så att inte för mycket damm byggs upp på in- och utblåsgallren; rengör de då och då med en torr borste eller en dammsugare.

TEKNISKA DATA

Elstandard: 220-240V \~ 50Hz

Strömförbrukning: 50W

Eco design-krav
Produktinformationskrav
Max. fläktflöde (F)	39.55 m^3/min
Fläktens konsumtion (P)	34.9 W
Servicevärde (SV)	1.13( m^3/min )/W
Måttstandard för servicevärdet	IEC 60879: 1986 (korr.1992)
Standby el-konsumtion(PSB)	0.462 W
Fläktens ljudnivå (LWA)	52.9 dB(A)
Maximalt luftflöde (c)	2.62 meter/sek
Kontaktinformation för mer information	BAHAG AGGutenbergstr. 2168167 MannheimGermany

Återvinning

Denna märkning innebär att produkten inte får avyttras i hushållsavfallet inom 2012/19-EU. För att förhindra eventuell miljöförstöring och eventuella hälsorisker på grund av icke kontrollerad avyttring ska den avyttras med ansvar för att materialet ska kunna återanvändas på ett hållbart sätt. Returnera den använda enheten enligt retur- och insamlingssystem eller kontakta återförsäljaren som sålt

produkten. Återförsäljaren kan ombesörja att produkten återvinns på ett miljömässigt säkert sätt.
