Produkttyp	Standventilator
Marke	Emerio
Modell	FAN102477
Stromversorgung	220-240 V ~ 50 Hz
Stromverbrauch	50 W
Standby-Verbrauch	0.462 W
Maximaler Luftdurchsatz	39.55 m³/min
Maximale Luftgeschwindigkeit	2.62 m/s
Geräuschpegel	52.9 dB(A)
Servicewert	1.13 (m³/min)/W
Anzahl der Geschwindigkeitsstufen	3 (niedrig, mittel, hoch)
Timer	Ja, von 0,5 bis 7,5 Stunden
Betriebsmodi	Normal, Natur, Schlaf
Oszillation	Ja
Fernbedienung	Ja (AAA-Batterien nicht enthalten)
Höhenverstellung	Ja
Neigung	Ja
Schutzgitter	Vorne und hinten
Reinigung	Feuchtes Tuch, Bürste oder Staubsauger für die Gitter
Sicherheit	Nicht eintauchen, außerhalb der Reichweite von Kindern unter 8 Jahren aufbewahren

Häufig gestellte Fragen - FAN102477 Emerio

Wie baue ich den Emerio FAN102477 Ventilator zusammen?

Montieren Sie zuerst den Fuß, indem Sie die Halterung mit der Rändelmutter auf die Bodenplatte schrauben. Stecken Sie das Höhenverstellrohr ein und ziehen Sie die Verstellmutter fest. Befestigen Sie das Ventilatorgehäuse mit der Fixierschraube am Rohr. Setzen Sie das hintere Schutzgitter auf und schrauben Sie die Befestigungsmutter auf. Setzen Sie dann das Laufrad ein und ziehen Sie die Laufradmutter gegen den Uhrzeigersinn fest. Befestigen Sie abschließend das vordere Schutzgitter mit den Clips. Konsultieren Sie die Bedienungsanleitung für detaillierte Abbildungen.

Wie verwende ich die Fernbedienung?

Legen Sie zwei AAA-Batterien (nicht enthalten) unter Beachtung der Polarität ein. Die Fernbedienung muss auf den Empfänger am Steuergehäuse gerichtet werden. Die Reichweite beträgt bis zu 8 Meter. Die Tasten der Fernbedienung haben die gleichen Funktionen wie die des Bedienfelds.

Wie stelle ich den Timer ein?

Drücken Sie die Taste Timer, um die Zeiten von 0,5 h bis 7,5 h in 0,5-h-Schritten durchzublättern. Nach der Einstellung schaltet sich der Ventilator automatisch nach der eingestellten Zeit aus. Die entsprechende Anzeige zeigt die verbleibende Zeit an.

Welche Lüftermodi sind verfügbar?

Drei Modi: Normal (konstante Geschwindigkeit), Natur (simuliert eine natürliche Brise) und Schlaf (reduziert die Geschwindigkeit schrittweise über 30 Minuten). Sie können den Modus durch Drücken der Taste Mode ändern.

Wie reinige ich den Ventilator?

Trennen Sie das Gerät vor der Reinigung immer vom Netz. Verwenden Sie ein feuchtes Tuch, um die Außenflächen abzuwischen. Für die Gitter verwenden Sie eine trockene Bürste oder einen Staubsauger, um Staub zu entfernen. Tauchen Sie den Ventilator niemals in Wasser.

Was tun, wenn der Ventilator nicht funktioniert?

Überprüfen Sie, ob der Stecker richtig eingesteckt ist und die Steckdose funktioniert. Stellen Sie sicher, dass der Ein-/Ausschalter gedrückt ist. Wenn die Betriebsanzeige nicht leuchtet, testen Sie eine andere Steckdose. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Kann ich den Ventilator im Freien verwenden?

Nein, der Ventilator ist nur für den Innenbereich bestimmt. Verwenden Sie ihn nicht im Freien, um Schäden durch Feuchtigkeit oder Staub zu vermeiden.

Wie stelle ich die Höhe des Ventilators ein?

Lösen Sie die Verstellmutter (Sperre) am Rohr. Stellen Sie den Ventilator auf die gewünschte Höhe ein und ziehen Sie die Sperre dann fest an.

Was tun bei einem Stromausfall?

Der Ventilator nimmt den Betrieb mit den vorherigen Einstellungen wieder auf (außer Timer und Schlafmodus). Drücken Sie zum Neustart einfach den Ein-/Ausschalter.

Wie aktiviere ich die Oszillation?

Drücken Sie die Taste Oscillation (Oszillation) am Bedienfeld oder der Fernbedienung. Die Anzeige OSC leuchtet auf. Drücken Sie erneut, um zu deaktivieren.

BEDIENUNGSANLEITUNG FAN102477 Emerio

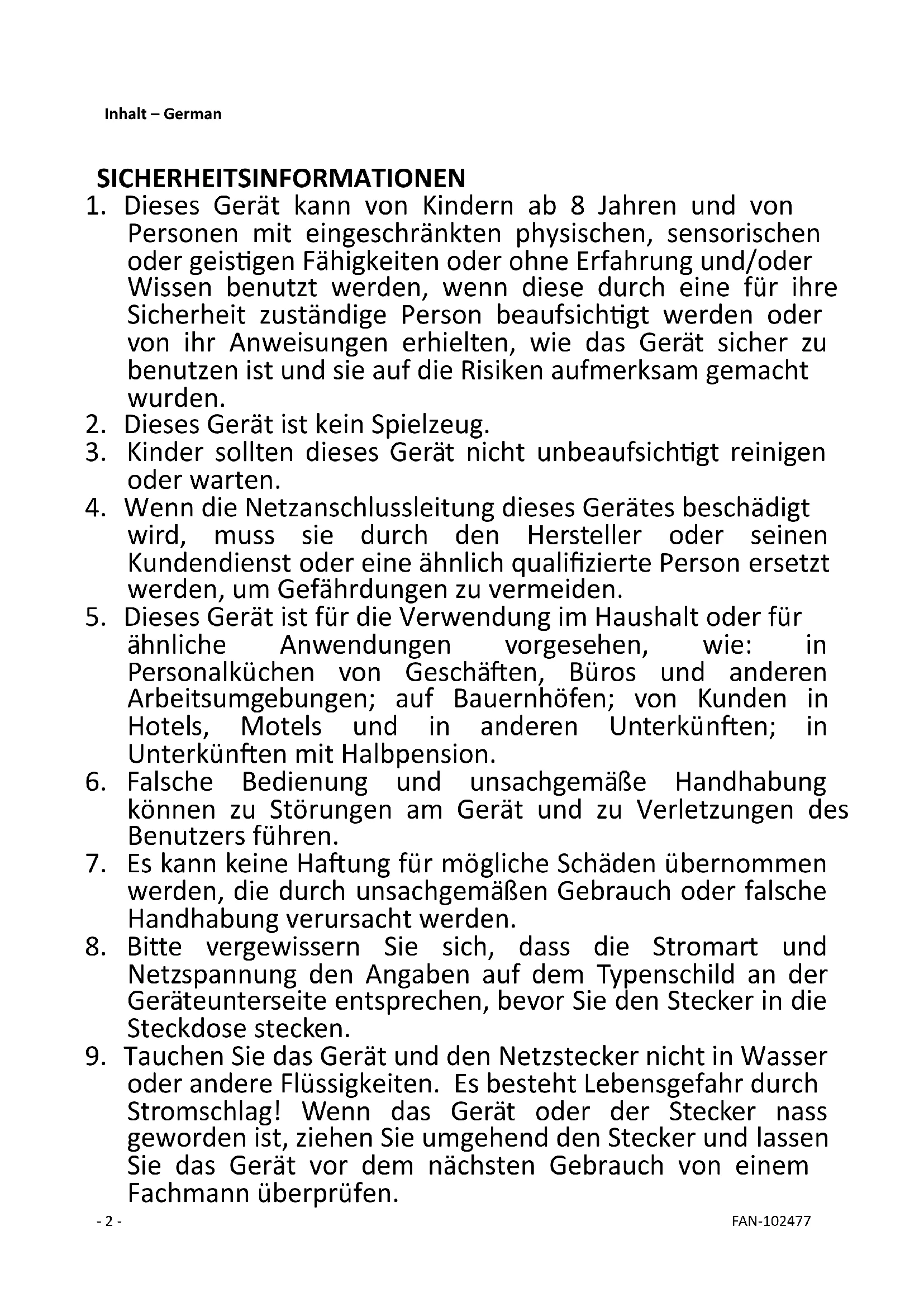

SICHERHEITSINFORMATIONEN

1. Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und/oder Wissen benutzt werden, wenn diese durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von ihr Anweisungen erhielten, wie das Gerät sicher zu benutzen ist und sie auf die Risiken aufmerksam gemacht wurden.
2. Dieses Gerät ist kein Spielzeug.
3. Kinder sollten dieses Gerät nicht unbeaufsichtigt reinigen oder warten.
4. Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
5. Dieses Gerät ist für die Verwendung im Haushalt oder für ähnliche Anwendungen vorgesehen, wie: in Personalküchen von Geschäften, Büros und anderen Arbeitsumgebungen; auf Bauernhöfen; von Kunden in Hotels, Motels und in anderen Unterkünften; in Unterkünften mit Halbpension.
6. Falsche Bedienung und unsachgemäße Handhabung können zu Störungen am Gerät und zu Verletzungen des Benutzers führen.
7. Es kann keine Haftung für mögliche Schäden übernommen werden, die durch unsachgemäßen Gebrauch oder falsche Handhabung verursacht werden.
8. Bitte vergewissern Sie sich, dass die Stromart und Netzspannung den Angaben auf dem Typenschild an der Geräteunterseite entsprechen, bevor Sie den Stecker in die Steckdose stecken.

9. Tauchen Sie das Gerät und den Netzstecker nicht in Wasser oder andere Flüssigkeiten. Es besteht Lebensgefahr durch Stromschlag! Wenn das Gerät oder der Stecker nass geworden ist, ziehen Sie umgehend den Stecker und lassen Sie das Gerät vor dem nächsten Gebrauch von einem Fachmann überprüfen.

10. Benutzen Sie das Gerät nicht, wenn das Netzkabel oder der Netzstecker sichtbare Schäden aufweisen und wenn das Gerät auf den Boden gefallen ist oder anderweitig beschädigt wurde. Bringen Sie das Gerät in solchen Fällen zur Überprüfung und evtl. Reparatur in eine Fachwerkstatt.

11. Ziehen Sie niemals den Stecker des Netzkabels mit nassen Händen oder durch Ziehen am Netzkabel aus der Steckdose.
12. Achten Sie darauf, dass das Netzkabel nicht über scharfe Kanten hängt oder eingeklemmt wird.
13. Halten Sie das Gerät von Feuchtigkeit fern und schützen Sie es vor Spritzern.
14. Halten Sie das Gerät von heißen Objekten (z. B. Herdplatten) und offenen Flammen fern.
15. Bewahren Sie das Gerät und sein Netzkabel außerhalb des Zugriffs von Kindern unter 8 Jahren auf.
16. Das Gerät darf nicht mit Hilfe einer externen Zeitschaltuhr oder eines separaten Systems mit Fernbedienung eingeschaltet werden.
17. Stellen Sie das Gerät auf einen geraden, trockenen und hitzebeständigen Untergrund.
18. Lassen Sie das Gerät niemals unbeaufsichtigt, während es sich im Betrieb befindet.
19. Lagern oder verwenden Sie das Gerät nicht im Freien.
20. Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern (in seiner Verpackung) auf.
21. Führen Sie niemals Finger oder andere Objekte durch die Schutzgitter des Ventilators während dieser sich im Betrieb befindet.
22. Benutzen Sie das Gerät niemals solange die Schutzgitter des Ventilators nicht angebracht sind - dies kann zu schweren Verletzungen führen.
23. Das Gerät muss vor Gebrauch vollständig zusammengebaut sein.
24. Achten Sie auf lange Haare! Diese können sich aufgrund der Luftturbulenzen im Ventilator verfangen.
25. Richten Sie den Luftstrom nicht für längere Zeit auf Personen.
26. Vergewissern Sie sich, dass der Ventilator vom Stromnetz getrennt ist, bevor Sie das Schutzgitter abnehmen!

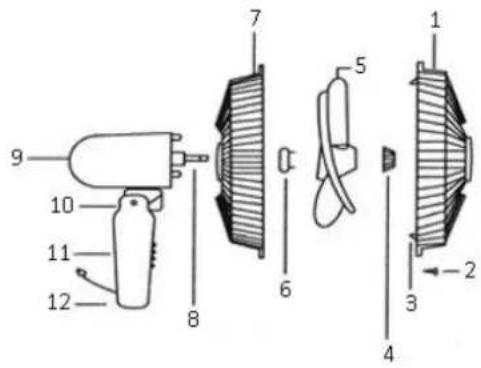

BEZEICHNUNG DER TEILE

1. Vorderes Schutzgitter
2. Schutzgitter-Klemmschraube
3. Schutzgitterklemmen
4. Befestigungsschraube für Ventilatorblatt
5. Ventilatorblatt
6. Schutzgitter-Befestigunsschraube
7. Hinteres Schutzgitter
8. Motorschaft
9. Hintere Schale
10. Klemmschraube
11. Schaltkasten
12. Befestigungsschraube
13. Rohr zur Höheneinstellung
14. Befestigungsschraube
15. Standschaft
16. Standsockel
17. Kontermutter

** Bitte montieren Sie das Gerät vor der Benutzung ordnungsgemäß in der folgenden Reihenfolge.

1. Montage des Sockels

• Stecken Sie die Stange (15) in den Standfuß (16).

• Schrauben Sie den Schaft auf den Sockel mit der Kontermutter (17).

1. Weitere Montage:

- Ziehen Sie das Rohr zur Höheneinstellung (13) aus und befestigen Sie es mit der Befestigungsschraube (14).

- Verbinden Sie den Ventilatorkörper mit dem Rohr für die Höheneinstellung und befestigen Sie die Verbindung mit der Befestigungsschraube (12).

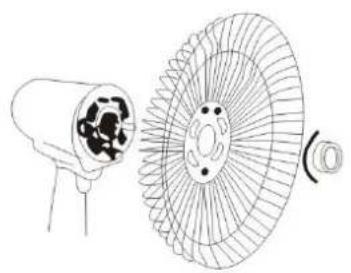

1. Montage des hinteren Schutzgitters

• Schrauben Sie die Schraube der Schutzabdeckung (6) gegen den Uhrzeigersinn fest.

- Befestigen Sie die hintere Schutzabdeckung (7) an den beiden Stiften des vorderen Motorgehäuses.

• Schrauben Sie die Schraube der Schutzabdeckung im Uhrzeigersinn fest.

1. Anbringen des Ventilatorblatts

- Stecken Sie den Lüfterpropeller auf die Welle und stellen sicher, dass der Propeller richtig auf den Clip an dem Schaft passt.

- Ziehen Sie die am Schaft angebrachte Schraube fest. Bitte beachten: Die Schraube für das Ventilatorblatt muss gegen den Uhrzeigersinn gedreht werden.

1. Montage des vorderen Schutzgitters

- Führen Sie den Haken des vorderen Schutzgitters in der Oberseite des hinteren Schutzgitters.

- Setzen Sie das vordere Ventilatorschutzgitter auf das hintere Schutzgitter. Schließen Sie dann die Klemmen und schrauben Sie die Gitter mit den dafür vorgesehenen Schrauben zusammen.

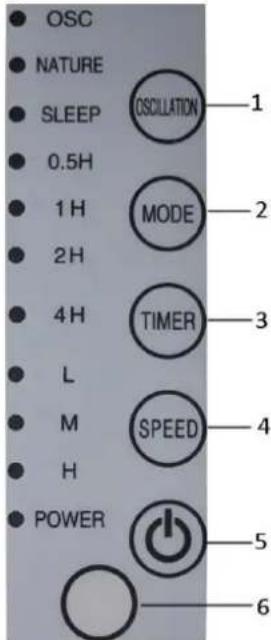

BEDIENUNGSANLEITUNG:

Schließen Sie das Netzkabel an eine geeignete Steckdose an. Die Anzeigelampe leuchtet und das Gerät ist im Bereitschaftsmodus. Drücken Sie den An-/Aus-Schalter und der Lüfter startet mit der folgenden Voreinstellung: Geschwindigkeit: niedrig / Timer: aus /Modus: Normal (Anzeigelampen "NATUR und "SCHLAF" sind aus) / Oszillation: aus

Drücken Sie bitte vorsichtig die Tasten auf dem Bedienfeld, um die gewünschte Funktion zu wählen.

1. Oszillation (OSC)

2. Modus

a. Natur

b. Schlaf

1. Timer

a. 0,5h

b. 1h

c. 2h

d. 4h

1. Geschwindigkeit

a. L = Niedrig

b. M = Medium

c. H = Hoch

1. An/Aus Schalter

2. Signalempfänger für Fernbedienung

HINWEIS: Die Funktionen der Knöpfe auf der Fernbedienung sind dieselben, wie die der Tasten auf dem Bedienfeld

1. Oszillation: Drücken Sie diese Taste, um die Oszillationsfunktion an- und auszuschalten. Die Anzeigelampe "OSC" leuchtet entsprechend.

2. Modus: Drücken Sie diese Taste, um die Modi "NATUR" oder "SCHLAF" auszuwählen, die entsprechende Anzeigelampe leuchtet auf. HINWEIS: Wenn Sie keinen Modus auswählen, arbeitet der Lüfter mit der normalen, voreingestellten Geschwindigkeit.

a. Natur: Wenn die Anzeigelampe "NAtur2 LEUCHTET, arbeitet der Lüfter wie eine Luftbrise. Sie können die "GESCHWINDIGKEIT" Taste drücken, um die Geschwindigkeit zu wählen L / M / H.

b. Schlaf: Wenn die Anzeigelampe "SCHLAF" leuchtet, arbeitet der Lüfter unregelmäßig. Die Geschwindigkeitsstufe (L / M / H) wechselt von hoch auf niedrig und arbeitet bei niedriger Geschwindigkeit weiter, bis der Timer abgelaufen ist oder Sie das Gerät manuell ausschalten.

(Zum Beispiel: Wenn Sie Geschwindigkeit H wählen, arbeitet der Motor mit Geschwindigkeit H. Nach 30 Minuten wir automatisch zu Geschwindigkeit M gewechselt. Nach weiteren 30 Minuten wird zu Geschwindigkeit L gewechselt und beibehalten, außer Sie ändern die Geschwindigkeit manuell.)

1. Timer: Drücken Sie die Taste, um die gewünschte Zeit zwischen 0,5h → 1h → 1,5h → 2h → ... → 7,5h → Aus → 0,5h ... (Wiederholung) auszuwählen. Nachdem der Timer eingestellt ist, zählt das Gerät rückwärts und die Anzeigelampe zeigt die restliche Zeit an (zum Beispiel, wenn der Timer auf 1h gestellt ist, nach 30 Minuten geht die 1h Anzeige aus und die 0,5h Anzeige leuchtet.). Nach der eingestellten Zeit sind alle Timer-Funktionen ausgeschaltet, die Anzeigelampe ist aus und das Gerät arbeitet nicht mehr. Der Lüfter ist jetzt im Bereitschaftsmodus.

2. Geschwindigkeit: Drücken Sie diese Taste, um die gewünschte Geschwindigkeit zu wählen: Niedrig / Medium / Hoch. Die jeweiligen Anzeigelampen leuchten auf.

3. An-/Aus-Schalter: Drücken Sie diesen Knopf, um den Lüfter im Bereitschaftsmodus an- und auszuschalten.

a. Wenn das Gerät zum ersten Mal angeschaltet wird, arbeitet es mit der folgenden Voreinstellung: Geschwindigkeit: niedrig / Timer: aus /Modus: Normal (Anzeigelampen "NATUR und "SCHLAF" sind aus) / Oszillation: aus

b. Wenn das Gerät bereits benutzt wurde und Sie es wieder anschalten möchten, drücken Sie diesen Knopf

und die letzten Einstellungen werden wieder benutzt, außer Funktionen von Timer und Schlafmodus.

1. Empfänger für Fernbedienung: Die Fernbedienung muss zielgerichtet auf den Empfänger auf dem Bedienfeld benutzt werden. Die Reichweite beträgt bis zu 8 Meter, abhäng vom Zustand der Batterien und der Umgebung.

FERNBEDIENUNG

Dieses Gerät verfügt über eine Fernbedienung Bitte benutzen Sie zwei AAA Batterien (nicht mitgeliefert) für diese Fernbedienung. Bitte legen Sie die Batterien in die Fernbedienung und achten auf die Polarität. Wenn sie für längere Zeit nicht benutzt wird, nehmen Sie die Batterien aus der Fernbedienung. Die Funktionen der Knöpfe auf der Fernbedienung sind dieselben, wie die der Tasten auf dem Bedienfeld

HINWEIS:

1. Neigungswinkel: Indem Sie den Lüfterschutz drücken, können Sie den Lüfter auf die geeignete Höhe einstellen. Arretieren Sie den Winkel mit der Klemmschraube (10).
2. Höheneinstellung: Lockern Sie die Befestigung (14) des Schaftes (15). Heben oder senken Sie den Lüfter vorsichtig auf die gewünschte Höhe und ziehen dann die Befestigung wieder fest.

REINIGEN

1. Schalten Sie das Gerät vor der Pflege bzw. dem Reinigen und nach jeder Benutzung aus und ziehen Sie das Netzkabel aus der Steckdose.
2. Tauchen Sie das Gerät niemals in Wasser ein (Gefahr eines Kurzschlusses)! Wischen Sie das Gerät zum Reinigen einfach nur mit einem feuchten Tuch ab und trocknen Sie es dann sorgfältig. Trennen Sie das Gerät immer erst vom Stromnetz!
3. Achten Sie darauf, dass sich am Lufteinlass- und Luftauslassgitter keine übermäßigen Staubablagerungen bilden und reinigen Sie diese gelegentlich mit einer trockenen Bürste oder einem Staubsauger.

TECHNISCHE DATEN

Betriebsspannung: 2 2 0-240V \~ 50Hz

Leistungsaufnahme: 50W

Ö ko Konstruktionsanforderungen
Produktinformationsanforderungen
Maximaler Volumenstrom (F)	39.55 m^3/min
Lüfteraufnahmeleistung(P)	34.9 W
Servicewert (SV)	1.13( m^3/min )/W
Bewertungsvorschrift für Servicewert	IEC 60879: 1986 (Korr.1992)
Standby-Stromverbrauch (PSB)	0.462 W
Ventilator Schallleistungspegel (LWA)	52.9 dB(A)
Maximale Luftgeschwindigkeit (c)	2.62 Meter/Sek
Kontaktdetails für weitere Informationen	BAHAG AGGutenbergstr. 2168167 MannheimGermany

Wiederverwertung

Dieses Symbol zeigt an, dass das Produkt in der gesamten 2012/19-EU nicht zusammen mit Haushaltsabfällen entsorgt werden darf. Um Umwelt- und Gesundheitsschäden durch unkontrollierte Abfallentsorgung zu verhindern, bitte verantwortungsbewusst entsorgen, um die nachhaltige

Wiederverwertung von Ressourcen zu fördern. Nutzen Sie zur Rückgabe Ihres Altgeräts bitte die

Rückgabe- und Sammelsysteme oder wenden Sie sich an den Händler, bei dem Sie dieses Gerät erworben haben.

Dieser kann das Gerät umweltschonend entsorgen.
