FN-214468.1 - Ventilator Emerio - Kostenlose Bedienungsanleitung

Produkttyp	Standventilator
Modell	FN-214468.1
Marke	Emerio
Anzahl der Geschwindigkeitsstufen	3
Schwenkfunktion	Ja, 75°
Timer	Bis zu 7,5 Stunden
Fernbedienung	Ja, inklusive
Leistungsaufnahme	50 W
Spannung	220-240 V, 50 Hz
Lüfterdurchmesser	40 cm
Höhenverstellbar	Ja
Neigungseinstellung	Ja, nach oben/unten
Material	ABS-Kunststoff, Metallständer
Geräuschpegel	Ca. 55 dB
Gewicht	4,2 kg
Abmessungen (HxBxT)	120 x 45 x 45 cm
Kabellänge	1,5 m
Sicherheitsmerkmale	Überhitzungsschutz, Kippschutz
Einfache Reinigung	Abnehmbarer Frontgrill
Zertifizierungen	CE, RoHS

Häufig gestellte Fragen - FN-214468.1 Emerio

Wie montiere ich den Ventilator?

Packen Sie alle Teile aus. Befestigen Sie den Sockel am Ständer, dann montieren Sie das Motorgehäuse. Sichern Sie die Lüfterflügel und den Frontgrill. Detaillierte Schritte finden Sie in der Anleitung.

Wie reinige ich den Ventilator?

Ziehen Sie den Stecker. Entfernen Sie den Frontgrill durch Lösen der Verschlussmutter. Wischen Sie die Flügel und den Grill mit einem feuchten Tuch ab. Verwenden Sie keine scheuernden Reinigungsmittel. Nach dem Trocknen wieder zusammenbauen.

Hat der Ventilator eine Fernbedienung?

Ja, der Emerio FN-214468.1 wird mit einer Fernbedienung für bequeme Bedienung geliefert. Sie können damit die Geschwindigkeit ändern, den Timer einstellen und die Schwenkfunktion aus der Ferne aktivieren.

Wie hoch ist die maximale Timer-Einstellung?

Der Timer kann auf bis zu 7,5 Stunden eingestellt werden, sodass Sie programmieren können, dass sich der Ventilator automatisch ausschaltet.

Wie verwende ich die Schwenkfunktion?

Drücken Sie die Schwenktaste auf dem Bedienfeld oder der Fernbedienung. Der Ventilator schwenkt automatisch bis zu 75° nach links und rechts, um die Luft zu verteilen.

Ist die Höhe des Ventilators verstellbar?

Ja, der Ständer verfügt über einen höhenverstellbaren Mechanismus. Lösen Sie die Manschette, stellen Sie die gewünschte Höhe ein und ziehen Sie sie fest.

Welche Sicherheitsmerkmale hat dieser Ventilator?

Der Ventilator ist mit Überhitzungsschutz und einem Kippschutz ausgestattet, der den Ventilator automatisch ausschaltet, wenn er versehentlich umfällt.

Wie hoch ist die Leistungsaufnahme?

Der Ventilator verbraucht etwa 50 Watt bei maximaler Geschwindigkeit und ist damit energieeffizient.

Kann ich den Ventilator im Freien verwenden?

Dieser Ventilator ist nur für den Innenbereich bestimmt. Setzen Sie ihn nicht Regen oder Feuchtigkeit aus, um elektrische Gefahren zu vermeiden.

Wie bewahre ich den Ventilator bei Nichtgebrauch auf?

Bauen Sie den Ventilator bei Bedarf ab. Lagern Sie ihn an einem trockenen Ort. Decken Sie ihn ab, um ihn vor Staub zu schützen. Halten Sie ihn von Kindern fern.

BEDIENUNGSANLEITUNG FN-214468.1 Emerio

Bedienungsanleitung – German ...... - 10 -

Bruksanvisning – Swedish.... - 19 -

Lesen Sie vor dem Gebrauch unbedingt die nachfolgenden Anleitungen, um Verletzungen oder Beschädigungen zu vermeiden und das beste Ergebnis mit dem Gerät zu erzielen. Bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf. Wenn Sie dieses Gerät an eine andere Person weitergeben, stellen Sie sicher, dass Sie auch diese Bedienungsanleitung aushändigen.

Im Falle von Beschädigungen, die durch die Missachtung der Anleitungen in dieser Bedienungsanleitung verursacht wurden, wird die Garantie ungültig. Der Hersteller/Importeur haftet nicht für Schäden, die durch Missachtung der Bedienungsanleitung, fahrlässigen Gebrauch oder Benutzung, die nicht in Übereinstimmung mit den Anforderungen dieser Bedienungsanleitung erfolgt, verursacht wurden.

1. Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt werden, wenn sie beaufsichtigt werden oder in die sichere Benutzung des Gerätes unterwiesen werden und die damit verbundenen Gefahren verstehen.
2. Kinder dürfen nicht mit dem Gerät spielen.
3. Die Reinigung und vom Benutzer auszuführende Wartungsarbeiten dürfen von Kindern nur unter Aufsicht durchgeführt werden.
4. Dieses Gerät enthält Batterien, die nur von einer qualifizierten Person ersetzt werden können.
5. Leere Batterien sind aus dem Gerät zu entfernen und auf sichere Weise zu entsorgen.

6. Bevor Sie den Stecker mit der Netzsteckdose verbinden, prüfen Sie bitte, ob die Spannung und die Frequenz mit den Angaben auf dem Typenschild übereinstimmen.

7. Ziehen Sie den Netzstecker aus der Steckdose, wenn das Gerät nicht benutzt und bevor es gereinigt wird.

8. Achten Sie darauf, dass das Netzkabel nicht über scharfe Kanten hängt und halten Sie es von heißen Objekten und offenen Flammen fern.
9. Tauchen Sie das Gerät oder den Netzstecker nicht in Wasser oder andere Flüssigkeiten. Es besteht Lebensgefahr aufgrund von Stromschlag!
10. Um den Stecker aus der Steckdose zu entfernen, ziehen Sie am Stecker. Ziehen Sie nicht am Kabel.
11. Den Netzstecker des Gerätes nicht mit einer nassen Hand aus der Steckdose ziehen oder mit der Steckdose verbinden.
12. Versuchen Sie unter keinen Umständen, das Gehäuse des Gerätes zu öffnen oder das Gerät selbst zu reparieren. Dies könnte einen Stromschlag verursachen.
13. Lassen Sie das Gerät während des Gebrauchs niemals unbeaufsichtigt.
14. Dieses Gerät ist nicht für den gewerblichen Gebrauch konzipiert.
15. Verwenden Sie das Gerät nur zu seinem bestimmungsgemäßen Zweck.
16. Wickeln Sie das Kabel nicht um das Gerät und knicken Sie es nicht.
17. Halten Sie das Gerät von Feuchtigkeit fern und schützen Sie es vor Spritzern.
18. Benutzen Sie das Gerät auf einer ebenen, trockenen und hitzebeständigen Fläche.
19. Lagern oder benutzen Sie das Gerät nicht im Freien.
20. Bewahren Sie das Gerät an einem trockenen, für Kinder unzugänglichen Ort (in seiner Verpackung) auf.
21. Stecken Sie niemals Finger oder andere Objekte durch das Ventilatorschutzgitter, wenn der Ventilator läuft.

22. Lassen Sie das Produkt niemals ohne das Ventilatorschutzgitter laufen, da es sonst zu schweren Verletzungen kommen könnte.

23. Das Gerät muss vor dem Gebrauch komplett zusammengebaut werden.

24. Achten Sie auf langes Haar! Es kann sich aufgrund der Luftwirbel im Ventilator verfangen.
25. Richten Sie den Luftstrom nicht über längere Zeit auf Personen.
26. Vergewissern Sie sich, dass der Ventilator ausgeschaltet und der Netzstecker gezogen ist, bevor Sie das Schutzgitter entfernen.
27. Um eine Überhitzung zu vermeiden, wird empfohlen, das Netzkabel während des Betriebs des Geräts vollständig abzuwickeln.
28. Die Verwendung mehrere Netzteile und Verlängerungskabel wird nicht empfohlen.
29. Halten Sie das Gerät von den Vorhängen oder Materialien fern, die das Lufteinlassgitter verstopfen könnten.

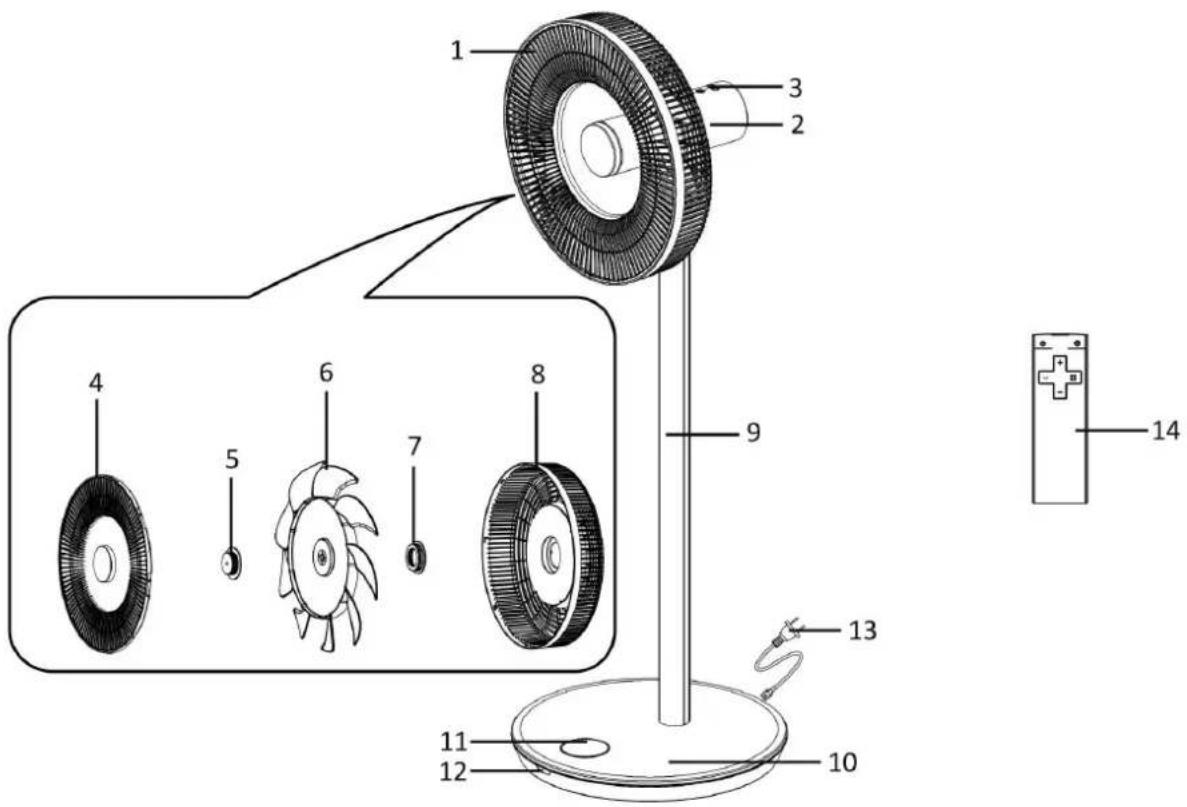

BEZEICHNUNG DER TEILE

1. Ventilatorkopf
2. Motor
3. Bedienfeld
4. Vorderes Schutzgitter
5. Befestigungsschraube für das Ventilatorblatt
6. Ventilatorblatt
7. Schutzgitter-Befestigungsschraube
8. Hinteres Schutzgitter
9. Standschaft
10. Standsockel
11. Digitales Display
12. Infrarot-Empfangsfenster
13. Netzkabel
14. Fernbedienung

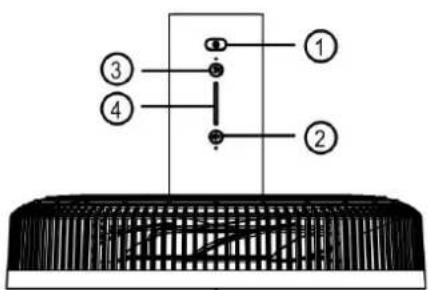

Bedienfeld

1. Ein-/Ausschalter
2. Schwenktaste
3. Ventilatorgeschwindigkeitstaste
4. Anzeigeleuchte

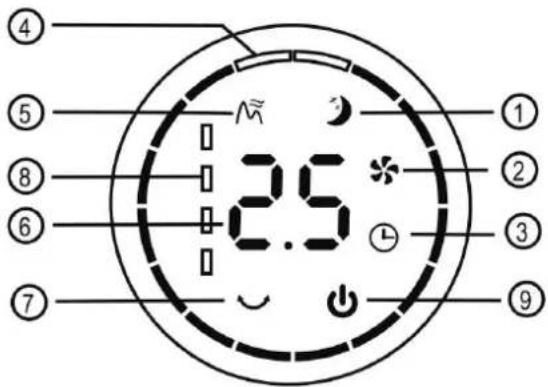

Digitalanzeige

1. Schlaf-Modus
2. Normal-Modus
3. Timer-Funktion
4. Schwenkwinkelanzeige
5. Natur-Modus
6. Timer-/Geschwindigkeitswert
7. Schwenkfunktion
8. Akkuanzeige
9. EIN/AUS

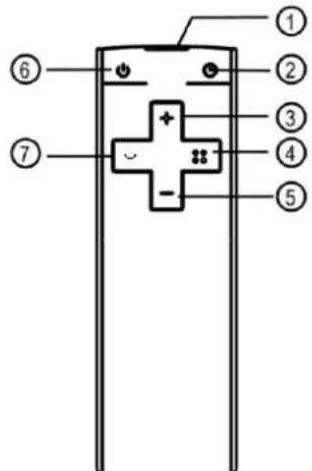

Fernbedienung

1. Fenster der Fernbedienung
2. Timer-Taste
3. Taste zur Erhöhung des Wertes
4. Modus-Taste
5. Taste zur Verringerung des Wertes
6. Ein-/Ausschalter
7. Schwenktaste

Dieses Gerät verfügt über eine Fernbedienung. Für die Fernbedienung wird eine CR2032-Batterie mitgeliefert. Vor der Benutzung der Fernbedienung muss die Kunststofffolie von der Batterie entfernt werden. Wird die Fernbedienung längere Zeit nicht genutzt, nehmen Sie die Batterie heraus. Knopfzellenbatterien sind außer Reichweite von kleinen Kindern zu halten.

Während der Benutzung sollte das Fenster der Fernbedienung auf das Infrarot-Empfangsfenster an der Basis gerichtet sein.

Hinweis: Die meisten Gerätefunktionen lassen sich über die Fernbedienung steuern. Bitte wenden Sie sich an unseren Kundenservice, falls Sie die Fernbedienung verloren haben oder die Fernbedienung defekt ist.

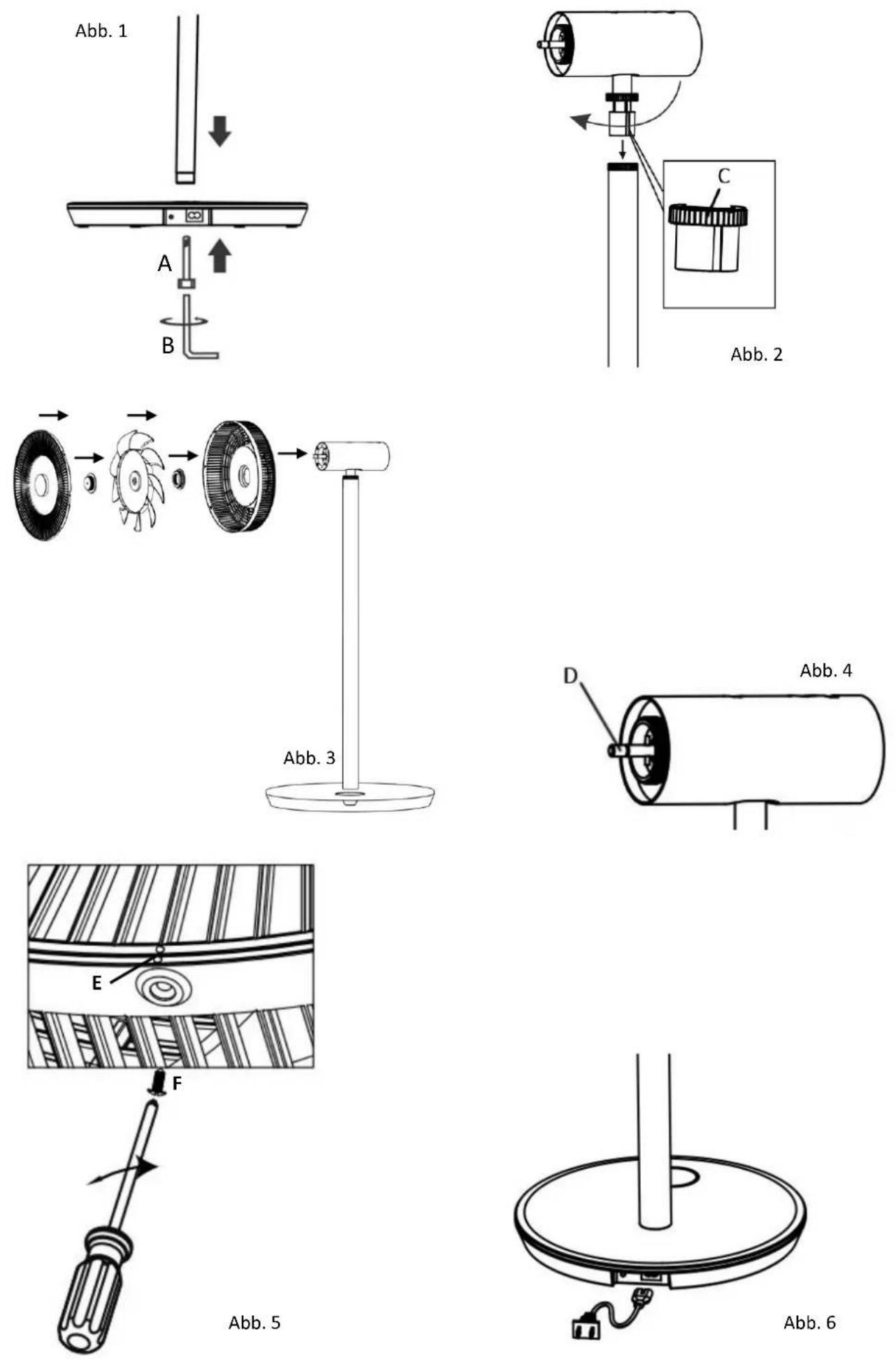

MONTAGELEITUNG

1. Stecken Sie das Standrohr in den Sockel. Mit der Schraube M6 (A) mithilfe des mitgelieferten Schlüssels (B) befestigen. (Abb.1)

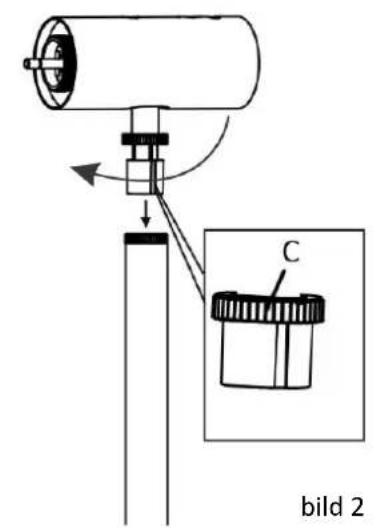

2. Führen Sie den Motor in das Standrohr ein. Befestigen Sie ihn mit der Mutter (C), indem Sie sie im Uhrzeigersinn drehen. (Abb. 2)
3. Montage des Ventilatorkopfes. (Abb. 3)

Nehmen Sie vor dem Zusammenbau zuerst den Ventilatorflügel aus dem Ventilatorkopf heraus. Drehen Sie die vordere Schutzvorrichtung entgegen dem Uhrzeigersinn, um sie von der hinteren Schutzvorrichtung zu trennen. Nehmen Sie den Ventilatorflügel heraus.

- Montieren Sie die hintere Schutzvorrichtung am Motor. Befestigen Sie sie mit der Befestigungsschraube der Schutzvorrichtung durch Drehen im Uhrzeigersinn.

- Bringen Sie den Ventilatorflügel auf der Motorwelle (D) an. (Abb. 4) Stellen Sie sicher, dass die Nut auf der Rückseite des Ventilatorflügels über dem Abstandsbolzen auf der Motorwelle sitzt. Befestigen Sie ihn mit der Befestigungsschraube des Ventilatorflügels, indem Sie sie gegen den Uhrzeigersinn drehen.

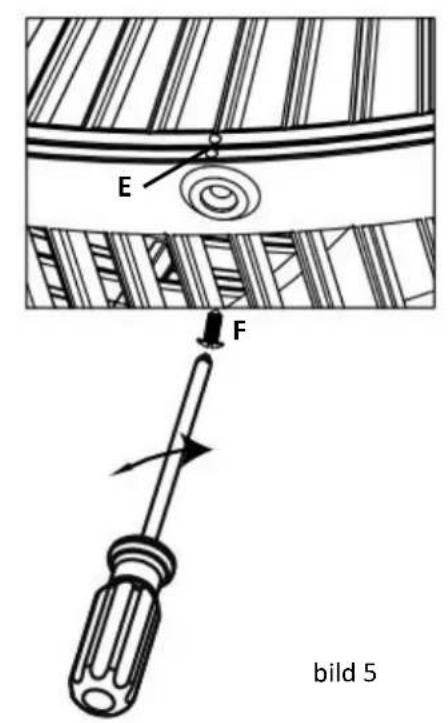

- Befestigen Sie die vordere Schutzvorrichtung an der hinteren Schutzvorrichtung. Drehen Sie sie im Uhrzeigersinn, um die Positionierungspunkte (E) vertikal auszurichten. Befestigen Sie sie mit der mitgelieferten kleinen Schraube (F). (Abb. 5)

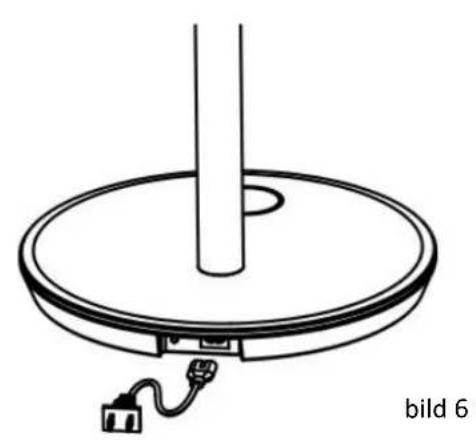

1. Schließen Sie ein Ende des Netzkabels am Sockel an und stecken Sie dann den Netzstecker in eine geeignete Steckdose. (Abb. 6)

ERSTE VERWENDUNG / BETRIEB

1. Das Gerät an eine Steckdose anschließen. Ein Signalton ertönt. Die Digitalanzeige leuchtet auf, das Symbol leuchtet auf und die Akkuanzeige blinkt. Das Gerät ist im Standby-Modus.

2. Zum Ein- und Ausschalten:

Drücken Sie die Ein-/Ausschalttaste auf dem Bedienfeld, um das Gerät zu starten. Die Anzeigeleuchte auf dem Bedienfeld leuchtet. Die Digitalanzeige zeigt den Ventilatorgeschwindigkeitswert „06“ und das Symbol für den Normalmodus wird angezeigt.

Drücken Sie die Taste noch einmal, um das Gerät auszuschalten. Das Gerät geht in den Standby-Modus.

1. So stellen Sie die Ventilatorgeschwindigkeit ein:

Drücken Sie kontinuierlich die Ventilatorgeschwindigkeitstaste auf dem Bedienfeld, um die Ventilatorgeschwindigkeit in Stufen von 1 bis 12 auszuwählen. Die Digitalanzeige zeigt den Wert der Ventilatorgeschwindigkeit entsprechend an.

1. So stellen Sie die Schwenkfunktion ein:

Drücken Sie zur Auswahl des Schwenkwinkels kontinuierlich die Schwenktaste auf dem Bedienfeld: 30^ 60^ 90^ 120^ 120^ aus ... (wiederholend) Die Anzeige des Schwenkwinkels auf der Digitalanzeige leuchtet grün auf und wird in einen Kreis umgewandelt, indem der Winkel der Reihe nach addiert wird. Sie können auch die Schwenktaste ca. 2 Sekunden lang drücken, um die Schwenkfunktion auszuschalten.

Verwendung der Fernbedienung:

1. Ein/Aus-Taste: Die Funktion dieser Taste entspricht der Funktion der Taste auf dem Bedienfeld.
2. Schwenktaste: Die Funktion dieser Taste entspricht der Funktion der Taste auf dem Bedienfeld.
3. Timer-Taste: Drücken Sie die Timer-Taste, um in den Timer-Einstellungsstatus zu gelangen.

4. Taste zur Erhöhung des Wertes und Taste zur Verringerung des Wertes: Drücken Sie die Taste „+“ / „-“, um den Wert der Ventilatorgeschwindigkeit und des Timers einzustellen.

5. Wert der Ventilatorgeschwindigkeit: Drücken Sie die Taste „+“ / „-“, um die Ventilatorgeschwindigkeit direkt einzustellen.

6. Wert des Timers: Drücken Sie zuerst die Timer-Taste, um den Timer-Einstellstatus einzugeben, und drücken Sie dann die Taste „+“ / „-“, um die Abschaltzeit von 0 bis 12 Stunden einzustellen. Jedes Drücken der Taste „+“ / „-“ erhöht / verringert den Timer-Wert um 0,5 Stunden für eine Einstellung des Timer von 0-6 Stunden. Jedes Drücken der Taste „+“ / „-“ erhöht / verringert den Timer-Wert um 1 Stunde für eine Einstellung des Timer von 6-12 Stunden.

Nachdem der Timer eingestellt wurde, zeigt die Digitalanzeige abwechselnd den Wert der Ventilatorgeschwindigkeit und den Timerwert an.

1. Modustaste: Drücken Sie die Modustaste, um den Luftstrommodus aus Normalmodus ✦, → Naturmodus M → Schlafmodus ↻ → ... (wiederholend) auszuwählen. Der Ventilator kann automatisch den Luftstromzustand des Natur-Modus und des Schlafmodus einstellen.

Speicherfunktion:

Dieses Gerät ist mit einer Speicherfunktion ausgestattet. Das Gerät behält die Ventilatorgeschwindigkeit, den Luftstrommodus und die Schwenkfunktion der früheren Einstellungen bei, wenn das Gerät wieder eingeschaltet wird.

Stromversorgungsmodus des Akkus:

Dieses Gerät funktioniert nach dem Aufladen auch ohne Netzkabel. Ziehen Sie das Netzkabel aus der Basis heraus. Drücken Sie die Akkukontrolltaste (G). Ein Signalton ertönt. Er zeigt an, dass sich das Gerät durch den Akku mit Strom versorgt wird. Drücken Sie jetzt die Ein-/Aus-Taster, um den Ventilator wieder zu starten.

Hinweis: Der Ventilator ist nach etwa 6 Stunden vollständig aufgeladen. Es wird empfohlen, das Gerät im Akkubetrieb zu benutzen, nachdem der Ventilator vollständig aufgeladen ist.

REINIGEN

1. Schalten Sie das Gerät vor der Pflege bzw. dem Reinigen und nach jeder Benutzung aus und ziehen Sie das Netzkabel aus der Steckdose.
2. Tauchen Sie das Gerät niemals in Wasser ein (Gefahr eines Kurzschlusses)! Wischen Sie das Gerät zum Reinigen einfach nur mit einem feuchten Tuch ab und trocknen Sie es dann sorgfältig. Trennen Sie das Gerät immer erst vom Stromnetz!
3. Achten Sie darauf, dass sich am Lufteinlass- und Luftauslassgitter keine übermäßigen Staubablagerungen bilden und reinigen Sie diese gelegentlich mit einer trockenen Bürste oder einem Staubsauger.

TECHNISCHE DATEN

Betriebsspannung: 220-240V \~ 50-60Hz

Leistungsaufnahme: 30W

GARANTIE UND KUNDENSERVICE

Vor der Lieferung werden unsere Geräte einer strengen Qualitätskontrolle unterzogen. Wenn, trotz aller Sorgfalt, während der Produktion oder dem Transport Beschädigungen aufgetreten sind, senden Sie das Gerät zurück an den Händler. Zusätzlich zu den gesetzlichen Rechten hat der Käufer die Option, gemäß der folgenden Bedingungen Garantie zu fordern:

Wir bieten eine 2-jahres-Garantie für das erworbene Gerät, beginnend am Tag des Verkaufs. Defekte, die aufgrund von unangemessenem Umgang mit dem Gerät entstehen und Störungen aufgrund von Eingriffen und Reparaturen Dritter oder das Montieren von nicht-Originalteilen werden nicht von dieser Garantie abgedeckt. Die Quittung immer aufbewahren, ohne Quittung wird jegliche Garantie ausgeschlossen. Bei Schäden durch Nichteinhalten der Bedienungsanleitung erlischt die Garantie, Wir sind für daraus resultierende Folgeschäden nicht haftbar. Für Materialschäden oder Verletzungen aufgrund falscher Anwendung oder Nichtbefolgen der Sicherheitshinweise sind wir nicht haftbar. Schäden an den Zubehörteilen bedeutet nicht, dass das gesamte Gerät kostenlos ausgetauscht wird. In diesem Fall kontaktieren Sie unseren Kundendienst. Zerbrochenes Glas oder Kunststoffteile sind immer kostenpflichtig. Schäden an Verbrauchsmaterialien oder Verschleißteilen, sowie Reinigung, Wartung oder Austausch der besagten Teile werden durch die Garantie nicht abgedeckt und sind deshalb kostenpflichtig.

UMWELTGERECHTE ENTSORGUNG

Wiederverwertung – Europäischen Richtlinie 2012/19/EG

Dieses Symbol zeigt an, dass das Produkt nicht zusammen mit Haushaltsabfällen entsorgt werden darf. Um Umwelt- und Gesundheitsschäden durch unkontrollierte Abfallentsorgung zu verhindern, bitte verantwortungsbewusst entsorgen, um die nachhaltige Wiederverwertung von Ressourcen zu fördern. Nutzen Sie zur Rückgabe Ihres Altgeräts bitte die Rückgabe- und Sammelsysteme oder wenden Sie sich an den Händler bei dem Sie dieses Gerät erworben haben. Dieser kann das Gerät

umweltschonend entsorgen.

BATTERIEN MÜSSEN WIEDERVERWERTET ODER KORREKT ENTSORGT WERDEN. NICHT

ÖFFNEN. NICHT WEGWERFEN, IN FEUER WERFEN ODER KURZSCHLIESSEN.

ERP-Informationen (DE)

Lieferant: Emerio International AB

Smedjegatan 6

131 54 Nacka

Sweden

Erklärt für das im Folgenden beschriebene Produkt:

Erforderliche Angaben

Informationen zur Angabe des FN-214468.1, auf das/die sich die Informationen beziehen: [Stand Ventilator]
Bezeichnung	Symbol	Wert	Einheit
Maximaler Volumenstrom	F	25,52	m^3/min
Ventilator-Leistungsaufnahme	P	29,23	W
Serviceverhältnis	SV	1,01	(m^3/min)/W
Leistungsaufnahme im Bereitschaftszustand	P_SB	0,46	W
Ventilator-Schallleistungspegel	L_WA	55,5	dB(A)
Maximale Luftgeschwindigkeit	c	4,58	m/s
Messnorm für die Ermittlung des Serviceverhältnisses	IEC 60879:1986 (corr.1992)
Kontaktadresse für weitere Informationen	Emerio International AB Smedjegatan 6 131 54 Nacka Sweden

Erfüllt die Anforderung der Richtlinien des Rates:

VERORDNUNG (EU) Nr. 206/2012 DER KOMMISSION vom 6. März 2012 und Anpassung der VERORDNUNG (EU) 2016/2282 DER KOMMISSION zur Durchführung der Richtlinie 2009/125/EG des Europäischen Parlaments und des Rates im Hinblick auf die Festlegung von Anforderungen an die umweltgerechte Gestaltung von Raumklimageräten und Komfortventilatoren

Informationen bezügliche Aufstellung, Nutzung und Wartung des Produktes sowie Elektro- und Elektronik-Altgeräten (WEEE) finden Verbraucher in der Bedienungsanleitung, die in der Verpackung mitgeliefert wird.
