FN-114204.11 - Ventilator Emerio - Kostenlose Bedienungsanleitung

Produkttyp	Standventilator
Modell	FN-114204.11
Marke	Emerio
Stromversorgung	AC 220-240V, 50/60Hz
Leistungsaufnahme	55W
Anzahl der Geschwindigkeitsstufen	3
Oszillation	Ja, 90° horizontal
Höhenverstellbar	Ja, Teleskopstange
Durchmesser der Ventilatorflügel	16 Zoll (40 cm)
Abmessungen (H x B x T)	135 x 45 x 45 cm
Gewicht	4,2 kg
Steuerungstyp	Tasten am Sockel
Fernbedienung	Inklusive
Timer-Funktion	Ja, bis zu 7,5 Stunden
Sicherheitsmerkmale	Überhitzungsschutz, stabiler Sockel
Material	ABS-Kunststoff, Metallstange
Reinigung	Mit feuchtem Tuch abwischen; nicht eintauchen
Ersatzteile	Beim Hersteller erhältlich
Reparierbarkeit	Vom Benutzer wartbar: Flügel und Schutzgitter abnehmbar

Häufig gestellte Fragen - FN-114204.11 Emerio

Wie montiere ich den Ventilator?

Folgen Sie der Anleitung: Sockel verbinden, Stange einsetzen, Motorgehäuse befestigen, dann Flügel und Schutzgitter anbringen. Alle Schrauben fest anziehen.

Wie viele Geschwindigkeitsstufen hat er?

Der Ventilator hat 3 Geschwindigkeitsstufen: niedrig, mittel und hoch.

Oszilliert der Ventilator?

Ja, er kann 90° horizontal oszillieren. Drücken Sie die Oszillationstaste am Sockel oder an der Fernbedienung, um zu aktivieren/deaktivieren.

Wie reinige ich den Ventilator?

Ziehen Sie den Stecker. Entfernen Sie das vordere Schutzgitter durch Lösen der Sicherungsmutter. Wischen Sie die Flügel und Schutzgitter mit einem feuchten Tuch ab. Verwenden Sie keine Scheuermittel und tauchen Sie nichts ins Wasser.

Ist eine Fernbedienung enthalten?

Ja, eine Fernbedienung ist im Lieferumfang enthalten. Sie können damit Geschwindigkeit, Oszillation und Timer einstellen.

Was ist die maximale Timer-Einstellung?

Der Timer kann von 0,5 bis 7,5 Stunden eingestellt werden. Drücken Sie die Timer-Taste wiederholt, um die gewünschte Zeit einzustellen.

Warum macht der Ventilator Geräusche?

Überprüfen Sie, ob der Flügel richtig befestigt ist und nicht das Schutzgitter berührt. Stellen Sie sicher, dass der Ventilator auf einer ebenen Fläche steht. Lose Schrauben oder Staub können ebenfalls Geräusche verursachen; ziehen Sie sie fest und reinigen Sie ihn bei Bedarf.

Kann ich den Ventilator im Freien verwenden?

Der Ventilator ist nur für den Innenbereich bestimmt. Setzen Sie ihn nicht Regen oder Feuchtigkeit aus, um Stromschläge zu vermeiden.

Wie tausche ich die Sicherung aus?

Der Netzstecker des Ventilators enthält eine Sicherung. Öffnen Sie den Sicherungshalter mit einem Schraubendreher, ersetzen Sie die defekte Sicherung durch eine 10A 250V-Sicherung desselben Typs und schließen Sie den Halter.

Ist die Höhe des Ventilators verstellbar?

Ja, der Ventilator hat eine Teleskopstange. Lösen Sie den Verriegelungsring, stellen Sie die Höhe ein und ziehen Sie den Ring dann wieder fest.

BEDIENUNGSANLEITUNG FN-114204.11 Emerio

Bedienungsanleitung – German ...... - 7 -

Instrukciju rokasgrāmata – Latvian....- 14 -

Kasutusjuhend – Estonian ...... - 19 -

Instrukciju vadovas – Lithuanian ...... - 24 -

SAFETY INSTRUCTIONS

Sie brauchen Ersatzteile? Besuchen Sie www.ersatzteile.emerio.eu

Lesen Sie vor dem Gebrauch unbedingt die nachfolgenden Anleitungen, um Verletzungen oder Beschädigungen zu vermeiden und das beste Ergebnis mit dem Gerät zu erzielen. Bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf. Wenn Sie dieses Gerät an eine andere Person weitergeben, stellen Sie sicher, dass Sie auch diese Bedienungsanleitung aushändigen.

Im Falle von Beschädigungen, die durch die Missachtung der Anleitungen in dieser Bedienungsanleitung verursacht wurden, wird die Garantie ungültig. Der Hersteller/Importeur haftet nicht für Schäden, die durch Missachtung der Bedienungsanleitung, fahrlässigen Gebrauch oder Benutzung, die nicht in Übereinstimmung mit den Anforderungen dieser Bedienungsanleitung erfolgt, verursacht wurden.

1. Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt werden, wenn sie beaufsichtigt werden oder in die sichere Benutzung des Gerätes unterwiesen werden und die damit verbundenen Gefahren verstehen.
2. Kinder dürfen nicht mit dem Gerät spielen.
3. Die Reinigung und vom Benutzer auszuführende Wartungsarbeiten dürfen von Kindern nur unter Aufsicht durchgeführt werden.
4. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person ausgewechselt werden, um Gefahren zu vermeiden.
5. Bevor Sie den Stecker mit der Netzsteckdose verbinden, prüfen Sie bitte, ob die Spannung und die Frequenz mit den Angaben auf dem Typenschild übereinstimmen.

6. Ziehen Sie den Netzstecker aus der Steckdose, wenn das Gerät nicht benutzt und bevor es gereinigt wird.

7. Achten Sie darauf, dass das Netzkabel nicht über scharfe Kanten hängt und halten Sie es von heißen Objekten und offenen Flammen fern.

8. Tauchen Sie das Gerät oder den Netzstecker nicht in Wasser oder andere Flüssigkeiten. Es besteht Lebensgefahr aufgrund von Stromschlag!
9. Um den Stecker aus der Steckdose zu entfernen, ziehen Sie am Stecker. Ziehen Sie nicht am Kabel.
10. Berühren Sie das Gerät nicht, wenn es ins Wasser gefallen ist. Ziehen Sie den Stecker aus der Steckdose, schalten Sie das Gerät aus und schicken Sie es an einen autorisierten Kundendienst zwecks Reparatur.
11. Den Netzstecker des Gerätes nicht mit einer nassen Hand aus der Steckdose ziehen oder mit der Steckdose verbinden.
12. Versuchen Sie unter keinen Umständen, das Gehäuse des Gerätes zu öffnen oder das Gerät selbst zu reparieren. Dies könnte einen Stromschlag verursachen.
13. Lassen Sie das Gerät während des Gebrauchs niemals unbeaufsichtigt.
14. Dieses Gerät ist nicht für den gewerblichen Gebrauch konzipiert.
15. Verwenden Sie das Gerät nur zu seinem bestimmungsgemäßen Zweck.
16. Wickeln Sie das Kabel nicht um das Gerät und knicken Sie es nicht.
17. Halten Sie das Gerät von Feuchtigkeit fern und schützen Sie es vor Spritzern.
18. Benutzen Sie das Gerät auf einer ebenen, trockenen und hitzebeständigen Fläche.
19. Lagern oder benutzen Sie das Gerät nicht im Freien.
20. Bewahren Sie das Gerät an einem trockenen, für Kinder unzugänglichen Ort (in seiner Verpackung) auf.
21. Stecken Sie niemals Finger oder andere Objekte durch das Ventilatorschutzgitter, wenn der Ventilator läuft.

22. Lassen Sie das Produkt niemals ohne das Ventilatorschutzgitter laufen, da es sonst zu schweren Verletzungen kommen könnte.

23. Das Gerät muss vor dem Gebrauch komplett zusammengebaut werden.

24. Achten Sie auf langes Haar! Es kann sich aufgrund der Luftwirbel im Ventilator verfangen.
25. Richten Sie den Luftstrom nicht über längere Zeit auf Personen.
26. Entfernen Sie nach der Montage die Schutzgitter nicht während des Betriebs oder der Reinigung.

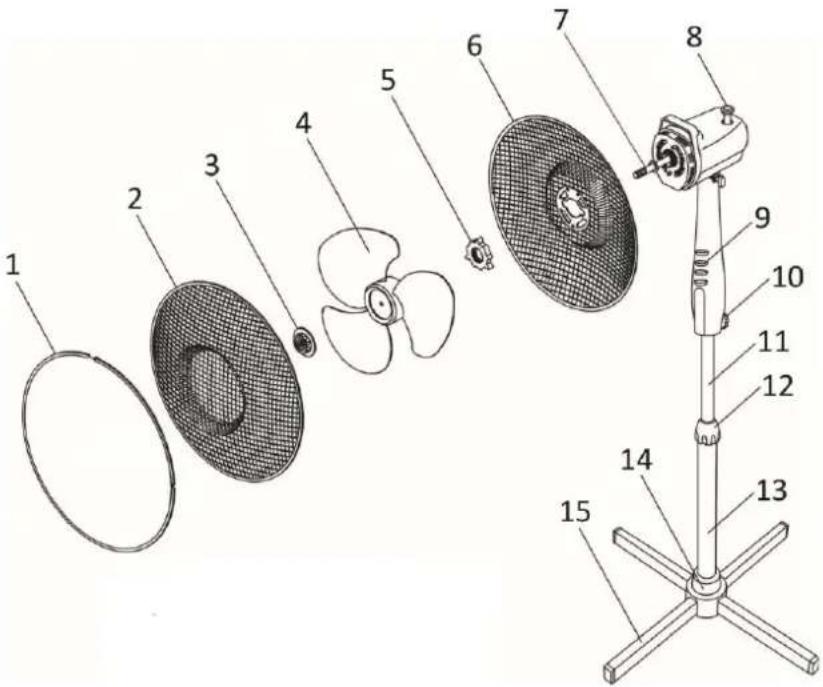

BEZEICHNUNG DER TEILE

1. Klemmring
2. Vorderes Schutzgitter
3. Befestigungsschraube für das Ventilatorblatt
4. Ventilatorblatt
5. Schutzgitter-Befestigungsschraube
6. Hinteres Schutzgitter
7. Motorwelle
8. Knopf für Schwenkfunktion
9. Geschwindigkeitsschalter
10. Befestigungsschraube
11. Rohr zur Höheneinstellung
12. Feststellring
13. Standschaft
14. Abdeckung
15. Standsockel

** Bitte montieren Sie das Gerät vor der Benutzung ordnungsgemäß in der folgenden Reihenfolge.

1. Montage des Sockels

2. Verbinden Sie die zwei Teile des Standfußes zu einem Kreuz.
   • Drehen Sie die vier Schrauben aus dem Standfuß.

3. Schrauben Sie den Feststellring wieder zurück.

- Setzen Sie den Standschaft auf den Standfuß und befestigen Sie ihn mit den vier Schrauben.

- Schrauben Sie den Feststellring vom Standschaft. Schieben Sie die Abdeckung über den Standschaft auf den Fuß.

1. Weitere Montage:

2. Ziehen Sie das Rohr zur Höheneinstellung aus und befestigen Sie es mit dem Feststellring.

3. Verbinden Sie den Ventilatorkörper mit dem Rohr für die Höheneinstellung und befestigen Sie die Verbindung mit der Befestigungsschraube.

4. Montage des hinteren Schutzgitters

5. Entfernen Sie die Befestigungsschraube für das Ventilatorblatt und die Schutzgitter-Befestigungsschraube von der Motorwelle.

6. Bringen Sie das hintere Schutzgitter an den zwei an der Vorderseite der Motorschale hervorstehenden Stiften an.

7. Ziehen Sie die Befestigungsschraube für das Schutzgitter im Uhrzeigersinn fest.

8. Anbringen des Ventilatorblatts

9. Führen Sie das Ventilatorblatt auf den Schaft. Achten Sie dabei darauf, dass das Blatt richtig auf den Vertiefungen des Schafts sitzt.

10. Ziehen Sie die am Schaft angebrachte Schraube fest. Bitte beachten: Die Schraube für das Ventilatorblatt muss gegen den Uhrzeigersinn gedreht werden.

11. Montage des vorderen Schutzgitters

12. Setzen Sie das vordere Schutzgitter auf das hintere Schutzgitter und befestigen Sie sie mit dem Klemmring. Achten Sie darauf, dass der Klemmring richtig auf dem Rand des Schutzgitters sitzt.

13. Ziehen Sie die Schraube am Klemmring an.

BETRIEBSANLEITUNG

1. Stecken Sie das Netzkabel in eine hierfür vorgesehene Steckdose.
2. Schwenkfunktion: Drücken Sie den Knopf für die Schwenkfunktion nach unten, wenn Sie möchten, dass der Ventilatorkopf hin- und herschwenkt. Ziehen Sie den Knopf für die Schwenkfunktion nach oben, wenn Sie möchten, dass der Ventilatorkopf stehen bleibt.
3. Der Ventilator wird durch Drücken der Knöpfe auf dem Bedienfeld eingeschaltet: 0 = Aus; 1 = niedrige Geschwindigkeit; 2 = mittlere Geschwindigkeit; 3 = hohe Geschwindigkeit.

ACHTUNG: Drücken Sie immer nur einen Knopf für die Geschwindigkeitskontrolle auf einmal. Falls zwei oder mehr der Knöpfe gleichzeitig gedrückt werden, kann dies zu einer dauerhaften Beschädigung des Schaltgehäuses führen!

REINIGEN

1. Schalten Sie das Gerät vor der Pflege bzw. dem Reinigen und nach jeder Benutzung aus und ziehen Sie das Netzkabel aus der Steckdose.
2. Tauchen Sie das Gerät niemals in Wasser ein (Gefahr eines Kurzschlusses)! Wischen Sie das Gerät zum Reinigen einfach nur mit einem feuchten Tuch ab und trocknen Sie es dann sorgfältig. Trennen Sie das Gerät immer erst vom Stromnetz!
3. Achten Sie darauf, dass sich am Lufteinlass- und Luftauslassgitter keine übermäßigen Staubablagerungen bilden und reinigen Sie diese gelegentlich mit einer trockenen Bürste oder einem Staubsauger.

TECHNISCHE DATEN

Betriebsspannung: 2 2 0-240V \~ 50/60Hz

Leistungsaufnahme: 45W

GARANTIE UND KUNDENSERVICE

Vor der Lieferung werden unsere Geräte einer strengen Qualitätskontrolle unterzogen. Wenn, trotz aller Sorgfalt, während der Produktion oder dem Transport Beschädigungen aufgetreten sind, senden Sie das Gerät zurück an den Händler. Zusätzlich zu den gesetzlichen Rechten hat der Käufer die Option, gemäß der folgenden Bedingungen Garantie zu fordern:

Wir bieten eine 2-Jahres-Garantie für das erworbene Gerät, beginnend am Tag des Verkaufs. Wenn Sie ein defektes Produkt haben, nehmen Sie bitte direkt Kontakt mit dem Verkäufer auf.

Defekte, die aufgrund von unangemessenem Umgang mit dem Gerät entstehen und Störungen aufgrund von Eingriffen und Reparaturen Dritter oder das Montieren von nicht-Originalteilen werden nicht von dieser Garantie abgedeckt. Die Quittung immer aufbewahren, ohne Quittung wird jegliche Garantie ausgeschlossen. Bei Schäden durch Nichteinhalten der Bedienungsanleitung erlischt die Garantie, Wir sind für daraus resultierende Folgeschäden nicht haftbar. Für Materialschäden oder Verletzungen aufgrund falscher Anwendung oder Nichtbefolgen der Sicherheitshinweise sind wir nicht haftbar. Schäden an den Zubehörteilen bedeutet nicht, dass das gesamte Gerät kostenlos ausgetauscht wird. In diesem Fall kontaktieren Sie unseren Kundendienst. Zerbrochenes Glas oder Kunststoffteile sind immer kostenpflichtig. Schäden an Verbrauchsmaterialien oder Verschleißteilen, sowie Reinigung, Wartung oder Austausch der besagten Teile werden durch die Garantie nicht abgedeckt und sind deshalb kostenpflichtig.

UMWELTGERECHTE ENTSORGUNG

Wiederverwertung – Europäischen Richtlinie 2012/19/EG

Dieses Symbol zeigt an, dass das Produkt nicht zusammen mit Haushaltsabfällen entsorgt werden darf. Um Umwelt- und Gesundheitsschäden durch unkontrollierte Abfallentsorgung zu verhindern, bitte verantwortungsbewusst entsorgen, um die nachhaltige Wiederverwertung von Ressourcen zu

fördern. Nutzen Sie zur Rückgabe Ihres Altgeräts bitte die Rückgabe- und Sammelsysteme oder wenden Sie sich an den Händler bei dem Sie dieses Gerät erworben haben. Dieser kann das Gerät umweltschonend entsorgen.

Emerio B.V.

Oudeweg 115

2031 CC Haarlem

The Netherlands

Customer service:

T: [phone]

www.emerio.eu/service

Kundeninformation:

T: [phone]

www.emerio.eu/service

Klantenservice:

T: [phone]

www.emerio.eu/service

Sie brauchen Ersatzteile? Besuchen Sie www.ersatzteile.emerio.eu

ERP-Informationen (DE)

Lieferant: Emerio B.V.

Oudeweg 115

2031 CC Haarlem

The Netherlands

Erklärt für das im Folgenden beschriebene Produkt:

Erforderliche Angaben

Informationen zur Angabe des FN-114204.11, auf das/die sich die Informationen beziehen: [Stand Ventilator]
Bezeichnung	Symbol	Wert	Einheit
Maximaler Volumenstrom	F	34,7	m^3/min
Ventilator-Leistungsaufnahme	P	39,4	W
Serviceverhältnis	SV	0,881	(m^3/min)/W
Leistungsaufnahme im Bereitschaftszustand	P_SB	--	W
Ventilator-Schallleistungspegel	LWA	55,6	dB(A)
Maximale Luftgeschwindigkeit	c	2,1	m/s
Messnorm für die Ermittlung des Serviceverhältnisses	IEC 60879:2019 – Komfortventilatoren und Regler für den Hausgebrauch und ähnliche Zwecke – Verfahren zur Messung der Gebrauchseigenschaften
Kontaktadresse für weitere Informationen	Emerio B.V.Oudeweg 1152031 CC HaarlemThe Netherlands

Erfüllt die Anforderung der Richtlinien des Rates:

VERORDNUNG (EU) Nr. 206/2012 DER KOMMISSION vom 6. März 2012 und Anpassung der VERORDNUNG (EU) 2016/2282 DER KOMMISSION zur Durchführung der Richtlinie 2009/125/EG des Europäischen Parlaments und des Rates im Hinblick auf die Festlegung von Anforderungen an die umweltgerechte Gestaltung von Raumklimageräten und Komfortventilatoren

Informationen bezügliche Aufstellung, Nutzung und Wartung des Produktes sowie Elektro- und Elektronik-Altgeräten (WEEE) finden Verbraucher in der Bedienungsanleitung, die in der Verpackung mitgeliefert wird.
