FN-214468 - Ventilator Emerio - Kostenlose Bedienungsanleitung

Typ	Standventilator
Modell	FN-214468
Stromversorgung	220-240 V ~ 50-60 Hz
Leistungsaufnahme	30 W
Lüftergeschwindigkeitsstufen	1-12
Schwenkwinkel	30°, 60°, 90°, 120°
Timer	0-12 Stunden (0,5-Stunden-Schritte für 0-6h, 1-Stunden-Schritte für 6-12h)
Fernbedienung	Ja (CR2032-Batterie enthalten)
Akkubetrieb	Ja (wiederaufladbar, 6 Stunden Ladezeit)
Digitalanzeige	Ja
Speicherfunktion	Ja (speichert Geschwindigkeit, Modus, Schwenkeinstellungen)
Windmodi	Normal, Natur, Schlaf
Maximale Luftförderung	25,52 m³/min
Schallleistungspegel	55,5 dB(A)
Maximale Luftgeschwindigkeit	4,58 m/s
Servicewert	1,01 (m³/min)/W
Standby-Leistungsaufnahme	0,46 W
Montage	Erforderlich (inklusive Schraubenschlüssel und Schrauben)
Reinigung	Mit feuchtem Tuch abwischen; nicht eintauchen
Sicherheitsmerkmale	Überhitzungsschutz, automatische Abschaltung? Nicht angegeben; Lüftergitter verhindern Fingerverletzungen

Häufig gestellte Fragen - FN-214468 Emerio

Wie baue ich den Emerio FN-214468 Ventilator zusammen?

Setzen Sie die Standstange in die Basis ein und sichern Sie sie mit der Schraube mit dem mitgelieferten Schraubenschlüssel. Befestigen Sie das Motorgehäuse mit der Mutter an der Stange. Montieren Sie den Lüfterkopf, indem Sie zuerst das hintere Schutzgitter anbringen, dann das Lüfterblatt (die Nut am Abstandshalterstift ausrichten) und schließlich das vordere Schutzgitter. Sichern Sie es mit der kleinen Schraube. Verbinden Sie das Netzkabel mit der Basis und stecken Sie es ein.

Wie verwende ich die Fernbedienung?

Entfernen Sie die Plastiklasche von der CR2032-Batterie. Richten Sie die Fernbedienung auf den Infrarotempfänger auf der Basis. Verwenden Sie die Tasten: Ein/Aus, Schwenk, Timer, Modus und +/- für Geschwindigkeits- und Timereinstellungen. Hinweis: Einige Funktionen (wie Timer und Modus) sind nur über die Fernbedienung verfügbar.

Wie stelle ich den Timer ein?

Drücken Sie die Timer-Taste auf der Fernbedienung, um in den Timer-Einstellmodus zu gelangen. Verwenden Sie die + oder - Tasten, um die Abschaltzeit von 0 bis 12 Stunden einzustellen. Bei 0-6 Stunden ändert jeder Tastendruck um 0,5 Stunden; bei 6-12 Stunden um 1 Stunde. Das Display wechselt zwischen Windgeschwindigkeit und Timerwert.

Wie reinige ich den Ventilator?

Ziehen Sie den Netzstecker. Wischen Sie die Außenseite mit einem feuchten Tuch ab. Tauchen Sie ihn nicht in Wasser. Reinigen Sie die Gitter mit einer trockenen Bürste oder einem Staubsauger, um Staubablagerungen zu vermeiden. Stellen Sie sicher, dass der Ventilator vor der Wiederverwendung vollständig trocken ist.

Was ist, wenn ich die Fernbedienung verliere?

Wenn die Fernbedienung verloren geht oder beschädigt ist, kontaktieren Sie den Emerio-Kundendienst für einen Ersatz. Hinweis: Die meisten Funktionen (Timer, Modus, Schwenkwinkel) können nur über die Fernbedienung gesteuert werden; das Bedienfeld hat nur Ein/Aus, Schwenk und Windgeschwindigkeitstasten.

Kann der Ventilator ohne Netzstecker im Akkubetrieb arbeiten?

Ja. Trennen Sie das Netzkabel von der Basis und drücken Sie dann die Batterietaste (G) auf der Basis. Ein Piepton zeigt den Akkumodus an. Der Ventilator kann einige Zeit mit Akku betrieben werden; das vollständige Aufladen dauert etwa 6 Stunden. Es wird empfohlen, den Akkumodus nach vollständiger Aufladung zu verwenden.

Wie stelle ich den Schwenkwinkel ein?

Drücken Sie die Schwenktaste auf dem Bedienfeld oder der Fernbedienung wiederholt, um durch die Winkel zu schalten: 30°, 60°, 90°, 120°, dann aus. Die Digitalanzeige zeigt den ausgewählten Winkel an. Langes Drücken der Schwenktaste (ca. 2 Sekunden) schaltet den Schwenk aus.

Was sind die verschiedenen Windmodi?

Drücken Sie die Modus-Taste auf der Fernbedienung, um zwischen Normal, Natur und Schlaf zu wechseln. Normalmodus läuft mit konstanter Geschwindigkeit. Naturmodus simuliert wechselnde Brisemuster. Schlafmodus verringert schrittweise die Geschwindigkeit für angenehmes Schlafen.

Merkt sich der Ventilator vorherige Einstellungen?

Ja, der Ventilator hat eine Speicherfunktion. Wenn Sie ihn wieder einschalten, behält er die letzte Windgeschwindigkeit, den Windmodus und die Schwenkeinstellungen bei.

Ist der Ventilator sicher für Kinder?

Der Ventilator kann von Kindern ab 8 Jahren unter Aufsicht verwendet werden. Warnung: Halten Sie langes Haar vom Ventilator fern. Stecken Sie niemals Finger oder Gegenstände durch die Gitter. Beaufsichtigen Sie Kinder bei der Reinigung und Nutzung. Die Fernbedienung enthält eine Knopfbatterie; außerhalb der Reichweite von Kleinkindern aufbewahren.

BEDIENUNGSANLEITUNG FN-214468 Emerio

Bedienungsanleitung – German ...... - 10 -

Bruksanvisning – Swedish.... - 19 -

Lesen Sie vor dem Gebrauch unbedingt die nachfolgenden Anleitungen, um Verletzungen oder Beschädigungen zu vermeiden und das beste Ergebnis mit dem Gerät zu erzielen. Bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf. Wenn Sie dieses Gerät an eine andere Person weitergeben, stellen Sie sicher, dass Sie auch diese Bedienungsanleitung aushändigen.

Im Falle von Beschädigungen, die durch die Missachtung der Anleitungen in dieser Bedienungsanleitung verursacht wurden, wird die Garantie ungültig. Der Hersteller/Importeur haftet nicht für Schäden, die durch Missachtung der Bedienungsanleitung, fahrlässigen Gebrauch oder Benutzung, die nicht in Übereinstimmung mit den Anforderungen dieser Bedienungsanleitung erfolgt, verursacht wurden.

1. Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt werden, wenn sie beaufsichtigt werden oder in die sichere Benutzung des Gerätes unterwiesen werden und die damit verbundenen Gefahren verstehen.
2. Kinder dürfen nicht mit dem Gerät spielen.
3. Die Reinigung und vom Benutzer auszuführende Wartungsarbeiten dürfen von Kindern nur unter Aufsicht durchgeführt werden.
4. Dieses Gerät enthält Batterien, die nur von einer qualifizierten Person ersetzt werden können.
5. Leere Batterien sind aus dem Gerät zu entfernen und auf sichere Weise zu entsorgen.

6. Bevor Sie den Stecker mit der Netzsteckdose verbinden, prüfen Sie bitte, ob die Spannung und die Frequenz mit den Angaben auf dem Typenschild übereinstimmen.

7. Ziehen Sie den Netzstecker aus der Steckdose, wenn das Gerät nicht benutzt und bevor es gereinigt wird.

8. Achten Sie darauf, dass das Netzkabel nicht über scharfe Kanten hängt und halten Sie es von heißen Objekten und offenen Flammen fern.
9. Tauchen Sie das Gerät oder den Netzstecker nicht in Wasser oder andere Flüssigkeiten. Es besteht Lebensgefahr aufgrund von Stromschlag!
10. Um den Stecker aus der Steckdose zu entfernen, ziehen Sie am Stecker. Ziehen Sie nicht am Kabel.
11. Den Netzstecker des Gerätes nicht mit einer nassen Hand aus der Steckdose ziehen oder mit der Steckdose verbinden.
12. Versuchen Sie unter keinen Umständen, das Gehäuse des Gerätes zu öffnen oder das Gerät selbst zu reparieren. Dies könnte einen Stromschlag verursachen.
13. Lassen Sie das Gerät während des Gebrauchs niemals unbeaufsichtigt.
14. Dieses Gerät ist nicht für den gewerblichen Gebrauch konzipiert.
15. Verwenden Sie das Gerät nur zu seinem bestimmungsgemäßen Zweck.
16. Wickeln Sie das Kabel nicht um das Gerät und knicken Sie es nicht.
17. Halten Sie das Gerät von Feuchtigkeit fern und schützen Sie es vor Spritzern.
18. Benutzen Sie das Gerät auf einer ebenen, trockenen und hitzebeständigen Fläche.
19. Lagern oder benutzen Sie das Gerät nicht im Freien.
20. Bewahren Sie das Gerät an einem trockenen, für Kinder unzugänglichen Ort (in seiner Verpackung) auf.
21. Stecken Sie niemals Finger oder andere Objekte durch das Ventilatorschutzgitter, wenn der Ventilator läuft.

22. Lassen Sie das Produkt niemals ohne das Ventilatorschutzgitter laufen, da es sonst zu schweren Verletzungen kommen könnte.

23. Das Gerät muss vor dem Gebrauch komplett zusammengebaut werden.

24. Achten Sie auf langes Haar! Es kann sich aufgrund der Luftwirbel im Ventilator verfangen.
25. Richten Sie den Luftstrom nicht über längere Zeit auf Personen.
26. Vergewissern Sie sich, dass der Ventilator ausgeschaltet und der Netzstecker gezogen ist, bevor Sie das Schutzgitter entfernen.
27. Um eine Überhitzung zu vermeiden, wird empfohlen, das Netzkabel während des Betriebs des Geräts vollständig abzuwickeln.
28. Die Verwendung mehrere Netzteile und Verlängerungskabel wird nicht empfohlen.
29. Halten Sie das Gerät von den Vorhängen oder Materialien fern, die das Lufteinlassgitter verstopfen könnten.

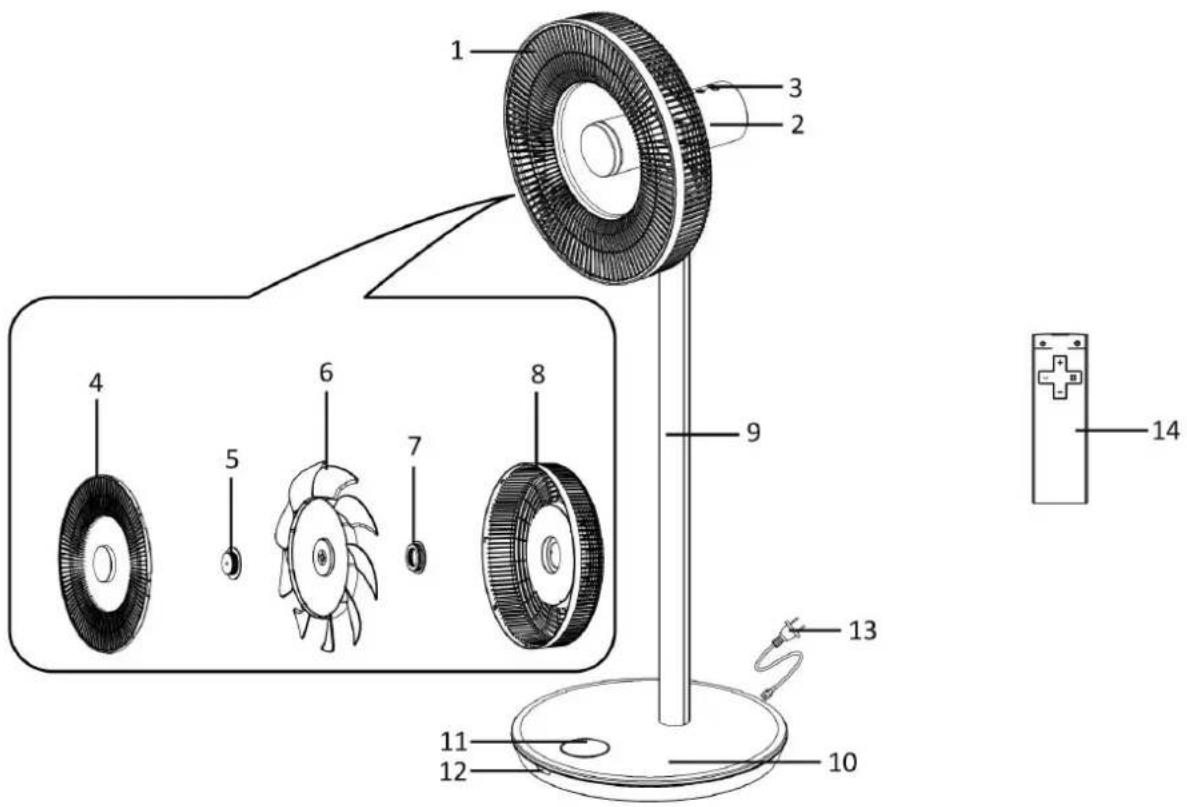

BEZEICHNUNG DER TEILE

1. Ventilatorkopf
2. Motor
3. Bedienfeld
4. Vorderes Schutzgitter
5. Befestigungsschraube für das Ventilatorblatt
6. Ventilatorblatt
7. Schutzgitter-Befestigungsschraube
8. Hinteres Schutzgitter
9. Standschaft
10. Standsockel
11. Digitales Display
12. Infrarot-Empfangsfenster
13. Netzkabel
14. Fernbedienung

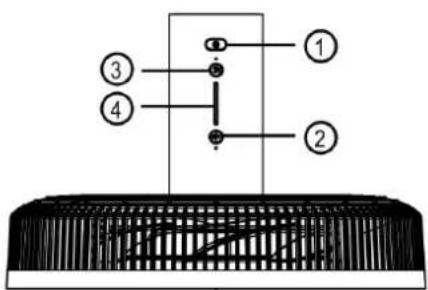

Bedienfeld

1. Ein-/Ausschalter
2. Schwenktaste
3. Ventilatorgeschwindigkeitstaste
4. Anzeigeleuchte

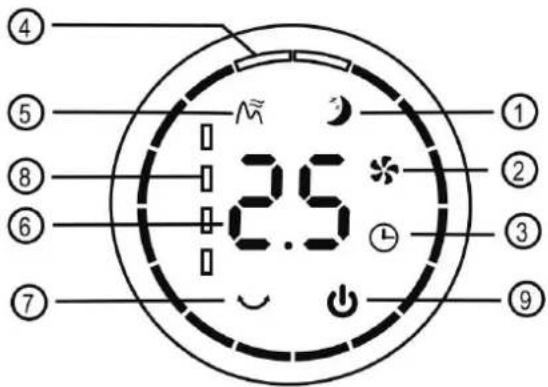

Digitalanzeige

1. Schlaf-Modus
2. Normal-Modus
3. Timer-Funktion
4. Schwenkwinkelanzeige
5. Natur-Modus
6. Timer-/Geschwindigkeitswert
7. Schwenkfunktion
8. Akkuanzeige
9. EIN/AUS

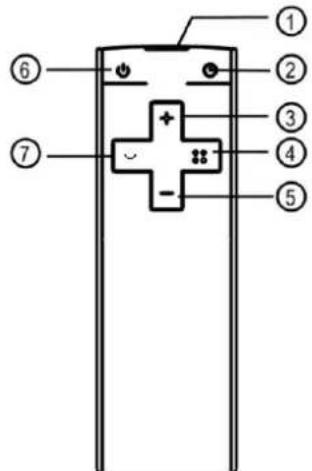

Fernbedienung

1. Fenster der Fernbedienung
2. Timer-Taste
3. Taste zur Erhöhung des Wertes
4. Modus-Taste
5. Taste zur Verringerung des Wertes
6. Ein-/Ausschalter
7. Schwenktaste

Dieses Gerät verfügt über eine Fernbedienung. Für die Fernbedienung wird eine CR2032-Batterie mitgeliefert. Vor der Benutzung der Fernbedienung muss die Kunststofffolie von der Batterie entfernt werden. Wird die Fernbedienung längere Zeit nicht genutzt, nehmen Sie die Batterie heraus. Knopfzellenbatterien sind außer Reichweite von kleinen Kindern zu halten.

Während der Benutzung sollte das Fenster der Fernbedienung auf das Infrarot-Empfangsfenster an der Basis gerichtet sein.

Hinweis: Die meisten Gerätefunktionen lassen sich über die Fernbedienung steuern. Bitte wenden Sie sich an unseren Kundenservice, falls Sie die Fernbedienung verloren haben oder die Fernbedienung defekt ist.

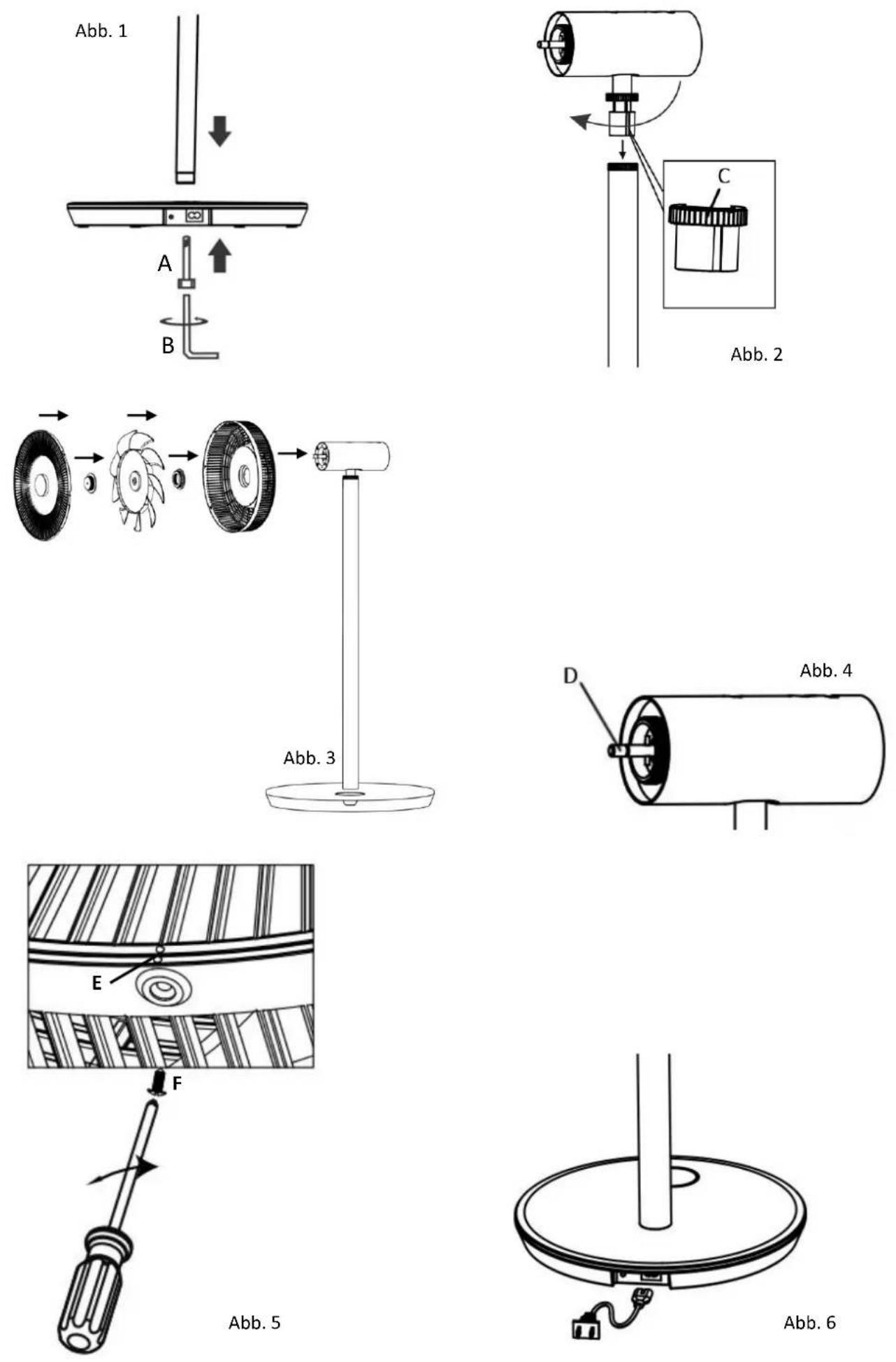

MONTAGELEITUNG

1. Stecken Sie das Standrohr in den Sockel. Mit der Schraube M6 (A) mithilfe des mitgelieferten Schlüssels (B) befestigen. (Abb.1)

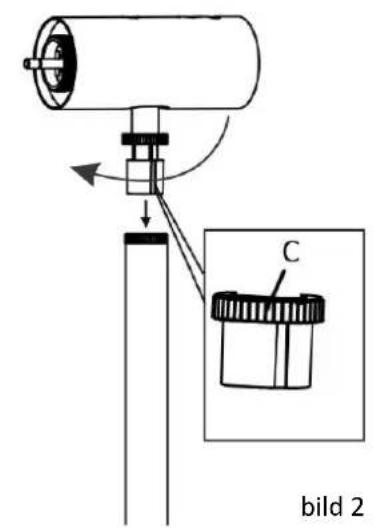

2. Führen Sie den Motor in das Standrohr ein. Befestigen Sie ihn mit der Mutter (C), indem Sie sie im Uhrzeigersinn drehen. (Abb. 2)
3. Montage des Ventilatorkopfes. (Abb. 3)

Nehmen Sie vor dem Zusammenbau zuerst den Ventilatorflügel aus dem Ventilatorkopf heraus. Drehen Sie die vordere Schutzvorrichtung entgegen dem Uhrzeigersinn, um sie von der hinteren Schutzvorrichtung zu trennen. Nehmen Sie den Ventilatorflügel heraus.

- Montieren Sie die hintere Schutzvorrichtung am Motor. Befestigen Sie sie mit der Befestigungsschraube der Schutzvorrichtung durch Drehen im Uhrzeigersinn.

- Bringen Sie den Ventilatorflügel auf der Motorwelle (D) an. (Abb. 4) Stellen Sie sicher, dass die Nut auf der Rückseite des Ventilatorflügels über dem Abstandsbolzen auf der Motorwelle sitzt. Befestigen Sie ihn mit der Befestigungsschraube des Ventilatorflügels, indem Sie sie gegen den Uhrzeigersinn drehen.

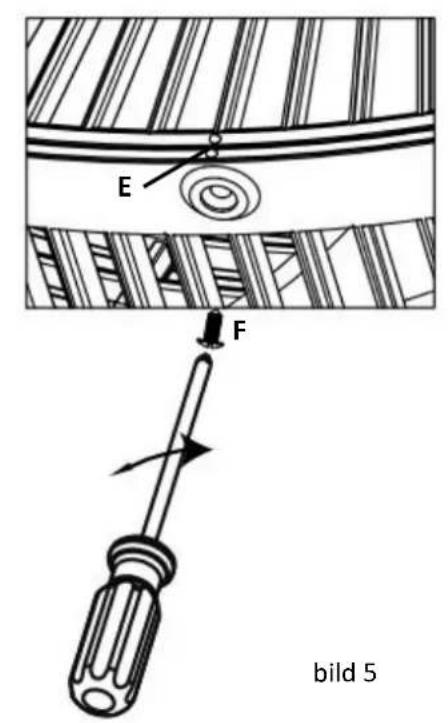

- Befestigen Sie die vordere Schutzvorrichtung an der hinteren Schutzvorrichtung. Drehen Sie sie im Uhrzeigersinn, um die Positionierungspunkte (E) vertikal auszurichten. Befestigen Sie sie mit der mitgelieferten kleinen Schraube (F). (Abb. 5)

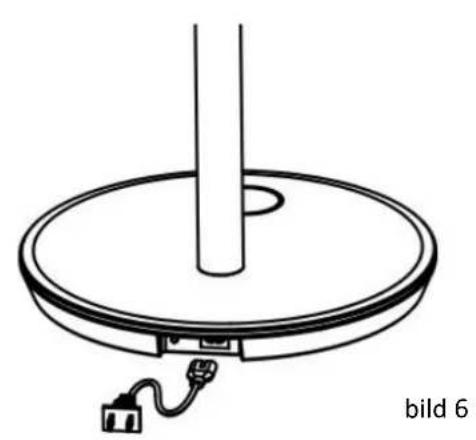

1. Schließen Sie ein Ende des Netzkabels am Sockel an und stecken Sie dann den Netzstecker in eine geeignete Steckdose. (Abb. 6)

ERSTE VERWENDUNG / BETRIEB

1. Das Gerät an eine Steckdose anschließen. Ein Signalton ertönt. Die Digitalanzeige leuchtet auf, das Symbol leuchtet auf und die Akkuanzeige blinkt. Das Gerät ist im Standby-Modus.

2. Zum Ein- und Ausschalten:

Drücken Sie die Ein-/Ausschalttaste auf dem Bedienfeld, um das Gerät zu starten. Die Anzeigeleuchte auf dem Bedienfeld leuchtet. Die Digitalanzeige zeigt den Ventilatorgeschwindigkeitswert „06“ und das Symbol für den Normalmodus wird angezeigt.

Drücken Sie die Taste noch einmal, um das Gerät auszuschalten. Das Gerät geht in den Standby-Modus.

1. So stellen Sie die Ventilatorgeschwindigkeit ein:

Drücken Sie kontinuierlich die Ventilatorgeschwindigkeitstaste auf dem Bedienfeld, um die Ventilatorgeschwindigkeit in Stufen von 1 bis 12 auszuwählen. Die Digitalanzeige zeigt den Wert der Ventilatorgeschwindigkeit entsprechend an.

1. So stellen Sie die Schwenkfunktion ein:

Drücken Sie zur Auswahl des Schwenkwinkels kontinuierlich die Schwenktaste auf dem Bedienfeld: 30^ 60^ 90^ 120^ 120^ aus ... (wiederholend) Die Anzeige des Schwenkwinkels auf der Digitalanzeige leuchtet grün auf und wird in einen Kreis umgewandelt, indem der Winkel der Reihe nach addiert wird. Sie können auch die Schwenktaste ca. 2 Sekunden lang drücken, um die Schwenkfunktion auszuschalten.

Verwendung der Fernbedienung:

1. Ein/Aus-Taste: Die Funktion dieser Taste entspricht der Funktion der Taste auf dem Bedienfeld.
2. Schwenktaste: Die Funktion dieser Taste entspricht der Funktion der Taste auf dem Bedienfeld.
3. Timer-Taste: Drücken Sie die Timer-Taste, um in den Timer-Einstellungsstatus zu gelangen.

4. Taste zur Erhöhung des Wertes und Taste zur Verringerung des Wertes: Drücken Sie die Taste „+“ / „-“, um den Wert der Ventilatorgeschwindigkeit und des Timers einzustellen.

5. Wert der Ventilatorgeschwindigkeit: Drücken Sie die Taste „+“ / „-“, um die Ventilatorgeschwindigkeit direkt einzustellen.

6. Wert des Timers: Drücken Sie zuerst die Timer-Taste, um den Timer-Einstellstatus einzugeben, und drücken Sie dann die Taste „+“ / „-“, um die Abschaltzeit von 0 bis 12 Stunden einzustellen. Jedes Drücken der Taste „+“ / „-“ erhöht / verringert den Timer-Wert um 0,5 Stunden für eine Einstellung des Timer von 0-6 Stunden. Jedes Drücken der Taste „+“ / „-“ erhöht / verringert den Timer-Wert um 1 Stunde für eine Einstellung des Timer von 6-12 Stunden.

Nachdem der Timer eingestellt wurde, zeigt die Digitalanzeige abwechselnd den Wert der Ventilatorgeschwindigkeit und den Timerwert an.

1. Modustaste: Drücken Sie die Modustaste, um den Luftstrommodus aus Normalmodus ✦, → Naturmodus M → Schlafmodus ↻ → ... (wiederholend) auszuwählen. Der Ventilator kann automatisch den Luftstromzustand des Natur-Modus und des Schlafmodus einstellen.

Speicherfunktion:

Dieses Gerät ist mit einer Speicherfunktion ausgestattet. Das Gerät behält die Ventilatorgeschwindigkeit, den Luftstrommodus und die Schwenkfunktion der früheren Einstellungen bei, wenn das Gerät wieder eingeschaltet wird.

Stromversorgungsmodus des Akkus:

Dieses Gerät funktioniert nach dem Aufladen auch ohne Netzkabel. Ziehen Sie das Netzkabel aus der Basis heraus. Drücken Sie die Akkukontrolltaste (G). Ein Signalton ertönt. Er zeigt an, dass sich das Gerät durch den Akku mit Strom versorgt wird. Drücken Sie jetzt die Ein-/Aus-Taster, um den Ventilator wieder zu starten.

Hinweis: Der Ventilator ist nach etwa 6 Stunden vollständig aufgeladen. Es wird empfohlen, das Gerät im Akkubetrieb zu benutzen, nachdem der Ventilator vollständig aufgeladen ist.

REINIGEN

1. Schalten Sie das Gerät vor der Pflege bzw. dem Reinigen und nach jeder Benutzung aus und ziehen Sie das Netzkabel aus der Steckdose.
2. Tauchen Sie das Gerät niemals in Wasser ein (Gefahr eines Kurzschlusses)! Wischen Sie das Gerät zum Reinigen einfach nur mit einem feuchten Tuch ab und trocknen Sie es dann sorgfältig. Trennen Sie das Gerät immer erst vom Stromnetz!
3. Achten Sie darauf, dass sich am Lufteinlass- und Luftauslassgitter keine übermäßigen Staubablagerungen bilden und reinigen Sie diese gelegentlich mit einer trockenen Bürste oder einem Staubsauger.

TECHNISCHE DATEN

Betriebsspannung: 220-240V \~ 50-60Hz

Leistungsaufnahme: 30W

GARANTIE UND KUNDENSERVICE

Vor der Lieferung werden unsere Geräte einer strengen Qualitätskontrolle unterzogen. Wenn, trotz aller Sorgfalt, während der Produktion oder dem Transport Beschädigungen aufgetreten sind, senden Sie das Gerät zurück an den Händler. Zusätzlich zu den gesetzlichen Rechten hat der Käufer die Option, gemäß der folgenden Bedingungen Garantie zu fordern:

Wir bieten eine 2-jahres-Garantie für das erworbene Gerät, beginnend am Tag des Verkaufs. Defekte, die aufgrund von unangemessenem Umgang mit dem Gerät entstehen und Störungen aufgrund von Eingriffen und Reparaturen Dritter oder das Montieren von nicht-Originalteilen werden nicht von dieser Garantie abgedeckt. Die Quittung immer aufbewahren, ohne Quittung wird jegliche Garantie ausgeschlossen. Bei Schäden durch Nichteinhalten der Bedienungsanleitung erlischt die Garantie, Wir sind für daraus resultierende Folgeschäden nicht haftbar. Für Materialschäden oder Verletzungen aufgrund falscher Anwendung oder Nichtbefolgen der Sicherheitshinweise sind wir nicht haftbar. Schäden an den Zubehörteilen bedeutet nicht, dass das gesamte Gerät kostenlos ausgetauscht wird. In diesem Fall kontaktieren Sie unseren Kundendienst. Zerbrochenes Glas oder Kunststoffteile sind immer kostenpflichtig. Schäden an Verbrauchsmaterialien oder Verschleißteilen, sowie Reinigung, Wartung oder Austausch der besagten Teile werden durch die Garantie nicht abgedeckt und sind deshalb kostenpflichtig.

UMWELTGERECHTE ENTSORGUNG

Wiederverwertung – Europäischen Richtlinie 2012/19/EG

Dieses Symbol zeigt an, dass das Produkt nicht zusammen mit Haushaltsabfällen entsorgt werden darf. Um Umwelt- und Gesundheitsschäden durch unkontrollierte Abfallentsorgung zu verhindern, bitte verantwortungsbewusst entsorgen, um die nachhaltige Wiederverwertung von Ressourcen zu fördern. Nutzen Sie zur Rückgabe Ihres Altgeräts bitte die Rückgabe- und Sammelsysteme oder wenden Sie sich an den Händler bei dem Sie dieses Gerät erworben haben. Dieser kann das Gerät

umweltschonend entsorgen.

BATTERIEN MÜSSEN WIEDERVERWERTET ODER KORREKT ENTSORGT WERDEN. NICHT

ÖFFNEN. NICHT WEGWERFEN, IN FEUER WERFEN ODER KURZSCHLIESSEN.

ERP-Informationen (DE)

Lieferant: Emerio International AB

Smedjegatan 6

131 54 Nacka

Sweden

Erklärt für das im Folgenden beschriebene Produkt:

Erforderliche Angaben

Informationen zur Angabe des FN-214468.1, auf das/die sich die Informationen beziehen: [Stand Ventilator]
Bezeichnung	Symbol	Wert	Einheit
Maximaler Volumenstrom	F	25,52	m^3/min
Ventilator-Leistungsaufnahme	P	29,23	W
Serviceverhältnis	SV	1,01	(m^3/min)/W
Leistungsaufnahme im Bereitschaftszustand	P_SB	0,46	W
Ventilator-Schallleistungspegel	L_WA	55,5	dB(A)
Maximale Luftgeschwindigkeit	c	4,58	m/s
Messnorm für die Ermittlung des Serviceverhältnisses	IEC 60879:1986 (corr.1992)
Kontaktadresse für weitere Informationen	Emerio International AB Smedjegatan 6 131 54 Nacka Sweden

Erfüllt die Anforderung der Richtlinien des Rates:

VERORDNUNG (EU) Nr. 206/2012 DER KOMMISSION vom 6. März 2012 und Anpassung der VERORDNUNG (EU) 2016/2282 DER KOMMISSION zur Durchführung der Richtlinie 2009/125/EG des Europäischen Parlaments und des Rates im Hinblick auf die Festlegung von Anforderungen an die umweltgerechte Gestaltung von Raumklimageräten und Komfortventilatoren

Informationen bezügliche Aufstellung, Nutzung und Wartung des Produktes sowie Elektro- und Elektronik-Altgeräten (WEEE) finden Verbraucher in der Bedienungsanleitung, die in der Verpackung mitgeliefert wird.
