NÁVOD NA OBSLUHU FAN102477 Emerio

1. Toto zariadenie je možné používať osobami staršími ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami alebo nedostatočnými skúsenostami a znalostami, pokial’ pracujú pod dohl’adom alebo podľa pokynov na používanie zariadenia bezpečným spôsobom a rozumejú príslušným rizikám.
2. Deti sa nesmú hrat's týmto zariadením.
3. Čistenie a údržbu nesmú vykonávať deti bez dozoru.
4. Ak je napájací kábel poškodený, musí ho vymenit výrobca, jeho servisný zástupca alebo podobne kvalifikovaná osoba, aby nedošlo k ohrozeniu.
5. Toto zariadenie je určené na použitie v domácnostiach a podobných situáciách, napr.: priestoroch pre personál kuchyne v obchodoch, kanceláriách a iných pracovných prostrediach, farmách, klientmi v hoteloch, moteloch a iných ubytovacích prostrediach, prostrediach typu nocľah s raňajkami.
6. Pri nesprávnej obsluhe a nevhodnej manipulácii môže dôjst' k poruchám na zariadení a poraneniu užívateľa.
7. V prípade nesprávnej obsluhy a nevhodnej manipulácie nepreberáme zodpovednosť za žiadne škody, ku ktorým môže dôjst.
8. Predtým, ako zariadenie zapojíte do zásuvky, skontrolujte, či typ prúdu a napätie v sieti zodpovedá pokynom na továrenskom štítku zo spodnej strany zariadenia.
9. Neponárajte zariadenie ani sietovú zástrčku do vody či iných tekutín. Hrozí riziko zásahu elektrickým prúdom! Ak však dôjde k takejto situácii, ihneď odpojte elektrickú zástrčku a pred opätovným použitím nechajte zariadenie skontrolovať odbornkovi.
10. Nepoužívajte zariadenie, ak sietový kábel alebo sietová zástrčka vykazujú známky poškodenia, ak zariadenie spadlo na dlážku alebo sa inak poškodilo. V takýchto prípadoch

odovzdajte zariadenie odborníkovi na kontrolu a v prípade potreby opravu.

1. Sietovú zástrčku nikdy neodpájajte zo sietovej zásuvky tahaním za kábel alebo mokrými rukami.

2. Dbajte na to, aby sietový kábel neprevísal cez ostré okraje a aby sa nezachytil.

3. Zariadenie chráňte pred vlhkostou a ošpliechaním.

4. Zariadenie nedávajte do blízkosti horúcich objektov (napr. platničiek) a otvoreného plameňa.

5. Zariadenie a jeho kábel udržiavajte mimo dosahu detí mladších ako 8 rokov.

6. Zariadenie sa nesmie obsluhovať pomocou externého časového spínača alebo pomocou oddeleného systému s dial’kovým ovládaním.

7. Zariadenie používajte a rovnom, suchom a žiaruvzdornom povrchu.

8. Počas prevádzky nikdy nenechávajte zariadenie bez dozoru.

9. Neskladujte ani nepoužívajte zariadenie v tvorenom priestore.

10. Zariadenie uchovávajte na suchom mieste, kde nemajú prístup deti (v obale).

11. Ked' je ventilátor spustený, cez mriežky (ochranné kryty) ventilátora nestrkajte prsty ani iné predmety.

12. Zariadenie nikdy nepoužívajte bez nasadených mriežok (ochranných krytov ventilátora), inak môže dôjst' k závažnému poraneniu.

13. Pred použitím musí byť zariadenie úplne zmontované.

14. Dávajte pozor na dlhé vlasy! Môžu sa zachytiť do ventilátora následkom turbulencií vzduchu.

15. Nesmerujte prúd vzduchu na osoby príliš dlho.

16. Predtým, ako odstránite ochranný kryt, skontrolujte, či je ventilátor vypnutý a odpojený z elektrickej siete.

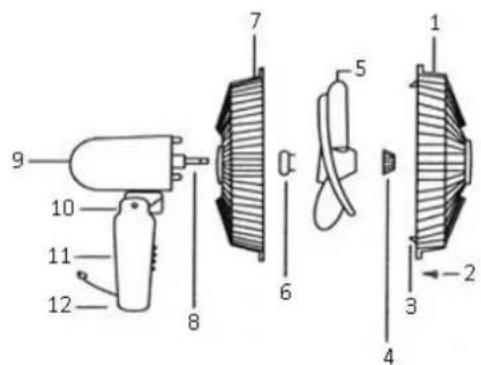

POPIS DIELOV

1. Predný ochranný kryt
2. Skrutka spôn ochranného krytu
3. Spony ochranného krytu
4. Upevňovacia skrutka lopatiek
5. Ostrie
6. Upínacia skrutkaochranného krytu
7. Zadný ochranný kryt
8. Hriadel'motora
9. Zadné puzdro
10. Ut'ahovacia skrutka hlavy
11. Spínacia skrinka
12. Upínacia skrutka
13. Rúrka nastavenia výšky
14. Upínania súprava
15. Hriadel' stojana
16. Základňa stojana
17. Poistná matica

** Pred použitím vykonajte správnu montáž v danom poradí.

1. Montáž stojana

• Vložte hriadel' stojana (15) do základne stojana (16).
- Naskrutkujte hriadel' stojana na základňu stojana pomocou poistnej matice (17).

1. Montáž celku

2. Vytiahnite rúrku nastavenia výšky (13) von a utiahnite upínaciu súpravu (14).

3. Spojte hlavné telo a rúrku nastavenia výšky dokopy pomocou upevňovacej skrutky (12) a zaistite ich.

4. Montáž zadnej mriežky

5. Odskrutkujte upevňovaciu skrutku ochranného krytu (6) proti smeru pohybu hodinových ručičiek.

6. Pripevnite zadný ochranný kryt (7) na dva stípiky predného puzdra motora.

7. Pevne zaskrutkujte upevňovaciu skrutku v smere pohybu hodinových ručičiek.

8. Opätovná montáž lopatiek

9. Nasad'te lopatky ventilátora na hriadel tak, aby pevne dosadli do spony na hriadeli.

10. Utiahnite skrutku lopatiek na hriadel. Poznámka: Skrutka lopatiek sa zaťahuje proti smeru pohybu hodinových ručičiek.

11. Montáž prednej mriežky

12. Nasad'te háčik prednej mriežky na vrchnú časť zadnej mriežky.

13. Nasad'te prednú mriežku na zadnú mriežku a zthen close clips and using the appropriate screw to secure grille together.

Zapojte napájací kábel do vhodnej zásuvky. Svetelný indikátor napájania svieti a zariadenie je v pohotovostnom stave. Stlačte hlavný spínač a ventilátor začne pracovať na nasledujúcej predvol’be:

Rýchlosť: nízka / Časovač: vyp. / Režim: normálny (svetelné indikátory „PRIRODZENÝ“ alebo „SPÁNOK“ sú vypnuté) / Vychyľovanie: vyp.

Jemným stáčaním tlačidiel na ovládacom vyberajte požadované funkcie.

1. Vychylovanie

2. Režim

a. Prirodzený

b. Spánok

1. Časovač

a. 0,5 h

b. 1 h

c. 2 h

d. 4 h

1. Rýchlost

a. L = nízka

b. M = stredná

c. H = vysoká

POZNÁMKA: Funkcie tlačidiel dialkového ovládania sú rovnaké ako funkcie tlačidiel na ovládacom paneli.

1. Vychyľovanie: Týmto tlačidlom zapínate a vypínate funkciu vychyľovania. Svetelný indikátor „OSC“ podľa toho svieti alebo nesvieti.

2. Režim: Týmto tlačidlom volíte funkcie režimov „PRIRODZENÝ“ alebo „SPÁNOK“ a rozsvieti sa zodpovedajúci svetelný indikátor. POZNÁMKA: Ak nezvolíte žiadny režim, ventilátor bude pracovať na štandardnej predvol’be rýchlosti.

b. Spánok: ked' svieti svetelný indikátor „SPÁNOK“, ventilátor pracuje nekonzistentne. Úroveň rýchlosti (L / M / H) sa zmení s vysokej na nízku a ventilátor bude bežať na nízkej rýchlosti, kým sa nevypne časovač alebo kým zariadenie nevypnete manuálne.

(Napríklad: Ak vyberiete rýchlost H, motor bude bežať na rýchlosti H. Po 30 minútach automaticky prepne na rýchlost M. Po 30 minútach motor znova prepne na rýchlost L a bude bežať na rýchlosti L, kým rýchlost nezmeníte manuálne.)

1. Časovač: Týmto tlačidlom nastavíte požadovaný čas behu: 0,5 h → 1 h → 1,5 h → 2h → ... → 7,5 h → vyp. → 0,5 h ... (opakuje sa). Po nastavení časovača bude zariadenie odpočítavať a príslušný svetelný indikátor bude zobrazovať zostávajúci čas (napríklad, ak je časovač nastavený na 1 h, po 30 minútach svetelný indikátor pre 1 h zhasne a bude svietit’ svetelný indikátor pre 0,5 h). Po nastavenom čase sa všetky funkcie časovača vypnú, svetelný indikátor zhasne a zariadenie už nebude bežať. Ventilátor je teraz v pohotovostnom stave.

2. Rýchlosť: Týmto tlačidlom zvolíte požadovanú rýchlosť: nízka / stredná / vysoká. Podľa toho sa rozsvieti príslušný indikátor.

3. Hlavný spínač: Týmto tlačidlom zapnete a vypnete ventilátor v pohotovostnom stave.

a. Pri prvom zapnutí zariadenia bude bežať na nasledujúcej predvol'be: Rýchlost: nízka / Časovač: vyp. / Režim: normálny (svetelné indikátory „PRIRODZENÝ“ alebo „SPÁNOK“ sú vypnuté) / Vychyľovanie: vyp.

b. Ak už bolo zariadenie použité a chcete obnovit jeho činnosť, stlačte toto tlačidlo a nastavenia bude rovnaké ako pri poslednom spustení, okrem funkcie časovača a režimu spánku.

1. Prijímač signálu z dialkového ovládania: Dialkové ovládanie je smerové a musí byť namierené na prijímač signálu na ovládacom paneli. Prevádzkový dosah môže byť až 8 metrov v závislosti od stavu batérií a prostredia.

DIALKOVÉ OVLÁDANIE

Toto zariadenie má dial'kové ovládanie. Do tohto dial'kového ovládanie použite dva kusy batériítypu AAA (nie sú súčasťou balenia). Vložte batérie natesno do dial'kového ovládania podľa orientácie polarity. Ak sa dial'kové ovládanie dlhšiu dobu nepoužíva, vyberte z neho batérie. Funkcie tlačidiel dial'kového ovládania sú rovnaké ako funkcie tlačidiel na ovládacom paneli.

POZNÁMKA:

1. Uhly sklápania: Zatlačením krytu ventilátora môžete nastaviť ventilátor do požadovanej výšky. Nastavte uhol pomocou upínacej skrutky hlavy (10).
2. Nastavenie výšky: Uvoľnite upínaciu súpravu (14) na hriadeli stojana (15). Opatrne zdvihnite alebo spustite ventilátor do požadovanej výšky a potom pevne utiahnite upínaciu súpravu.

ČISTENIE

1. Pred vykonaním servisu na ventilátore a po každom použití vypnite zariadenie a odpojte elektrickú zástrčku zo zásuvky.
2. Zariadenie nikdy neponárajte do vody (nebezpečenstvo skratu). Zariadenie vyčistíte tak, že ho utriete navlhčenou tkaninou a potom ho dôkladne vysušíte. Vždy najskôr odpojte elektrickú zástrčku.
3. Dbajte na to, aby sa na mriežke vstupu vzduchu a výstupu vzduchu neusadzovalo nadmerné množstvo prachu, a príležitostne ju vyčistite pomocou suchej kefky alebo vysávača.

TECHNICKÉ Ú DAJE

Prevádzkové napätie: 220-240 V \~ 50 Hz

Požiadavky na ekologický dizajn
Požiadavky na informácie o produkte
Maximálny prietok vzduchu ventilátora (F)	39.55 m ^3 min
Príkon ventilátora (P)	34.9 W
Hodnota upotrebitel'nosti (HU)	1.13(m ^3 min)/W
Štandard merania hodnoty upotrebitel'nosti	IEC 60879: 1986 (corr.1992)
Spotreba energie v pohotovostnom stave (PSB)	0.462 W
Hladina akustického výkonu ventilátora (LWA)	52.9 dB(A)
Maximálna rýchlosť vzduchu (c)	2.62 meters/sec
Kontaktné informácie, kde nájdete d'alšie informácie	BAHAG AGGutenbergstr. 2168167 MannheimGermany

Recyklácia

Toto označenie znamená, že produkt sa nesmie likvidovať s ostatným komunálnym odpadom v celej 2012/19-EÚ. Aby nedošlo k možným škodám na životnom prostredí alebo ľudskom zdraví z nekontrolovanej likvidácie odpadu, recyklujte ho zodpovedne a podporte tak udržateľné opakované využitie materiálových zdrojov. Ak chcete vrátit’ použité zariadenie, použite vratné a zberné systémy

alebo sa obráťte na predajcu, u ktorého ste produkt zakúpili. Ten preberie produkt na recyklovanie, ktoré nepoškodí životné prostredie.
