NAVODILA ZA UPORABO FAN102477 Emerio

1. Sklop prednje rešetke

- Postavite kuku prednje rešetke na vrh stražnje rešetke.

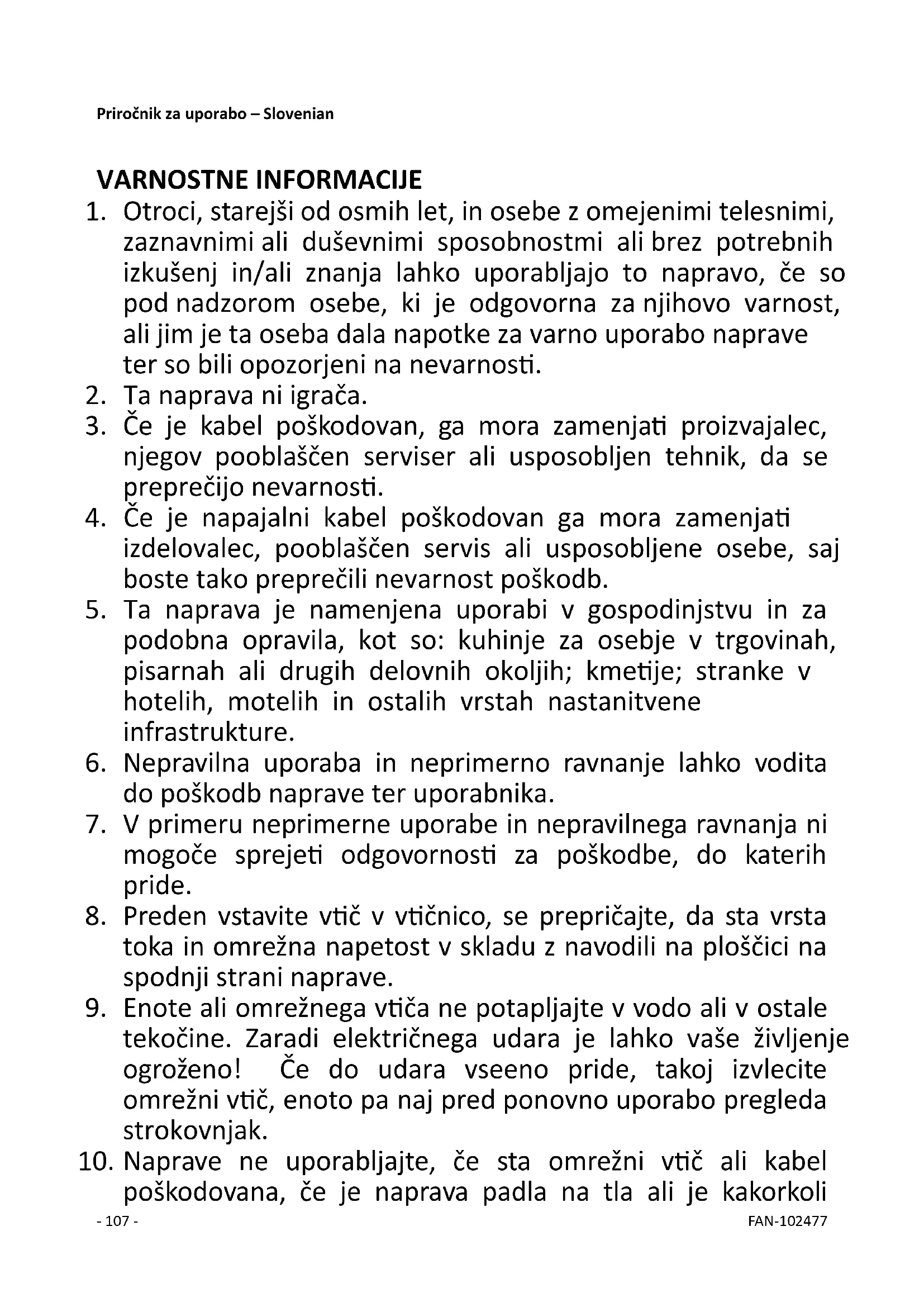

1. Otroci, starejši od osmih let, in osebe z omejenimi telesnimi, zaznavnimi ali duševnimi sposobnostmi ali brez potrebnih izkušenj in/ali znanja lahko uporabljajo to napravo, če so pod nadzorom osebe, ki je odgovorna za njihovo varnost, ali jim je ta oseba dala napotke za varno uporabo naprave ter so bili opozorjeni na nevarnosti.
2. Ta naprava ni igrača.
3. Če je kabel poškodovan, ga mora zamenjati proizvajalec, njegov pooblaščen serviser ali usposobljen tehnik, da se preprečijo nevarnosti.
4. Če je napajalni kabel poškodovan ga mora zamenjati izdelovalec, pooblaščen servis ali usposobljene osebe, saj boste tako preprečili nevarnost poškodb.
5. Ta naprava je namenjena uporabi v gospodinjstvu in za podobna opravila, kot so: kuhinje za osebje v trgovinah, pisarnah ali drugih delovnih okoljih; kmetije; stranke v hotelih, motelih in ostalih vrstah nastanitvene infrastrukture.
6. Nepravilna uporaba in neprimerno ravnanje lahko vodita do poškodb naprave ter uporabnika.
7. V primeru neprimerne uporabe in nepravilnega ravnanja ni mogoče sprejeti odgovornosti za poškodbe, do katerih pride.
8. Preden vstavite vtič v vtičnico, se prepričajte, da sta vrsta toka in omrežna napetost v skladu z navodili na ploščici na spodnji strani naprave.
9. Enote ali omrežnega vtiča ne potapljajte v vodo ali v ostale tekočine. Zaradi električnega udara je lahko vaše življenje ogroženo! Če do udara vseeno pride, takoj izvlecite omrežni vtič, enoto pa naj pred ponovno uporabo pregleda strokovnjak.
10. Naprave ne uporabljajte, če sta omrežni vtič ali kabel poškodovana, če je naprava padla na tla ali je kakorkoli

drugače poškodovana. V takšnih primerih odnesite napravo v pregled in popravilo strokovnjaku.

1. Vtiča nikoli ne odstranite iz vtičnice z mokrimi rokami in tako, da ga povlečete za kabel.

2. Napajalni kabel ne sme viseti preko ostrih robov in ne sme biti ujet.

3. Napravo shranjujte proč od mokrote in jo zaščitite pred pljuski tekočine.

4. Napravohranite proč od vročih predmetov (npr. vročih plošč) in odprtega ognja.

5. Napravo in kabel hranite izven dosega otrok, mlajših od 8 let.

6. Stroja ne upravljajte s pomočjo zunanjega stikala časovnika ali z ločenim sistemom z daljinskim upravljalnikom.

7. Napravo postavite na ravno in suho površino, ki je odporna na vročino.

8. Napravemed uporabo nikoli ne pustite brez nadzora.

9. Naprave ne shranjujte in ne uporabljajte na odprtem.

10. Napravo shranite na suhem mestu, nedosegljivo otrokom (v embalaži).

11. Skozi zaščitno mrežo ventilatorja ne vtikajte prstov in ostalih predmetov, ko je ventilator vključen.

12. Izdelka ne uporabljajte brez nameščenih zaščitnih mrež, saj bi lahko prišlo do hudih poškodb.

13. Pred uporabo je potrebno napravo pravilno sestaviti.

14. Bodite previdni z dolgimi lasmi! Zaradi turbulence se lahko ujamejo v ventilator.

15. Tok zraka naj ne bo dolgo časa usmerjen v ljudi.

16. Ventilator mora biti izključen iz napajanja, preden odstranite varovalo.

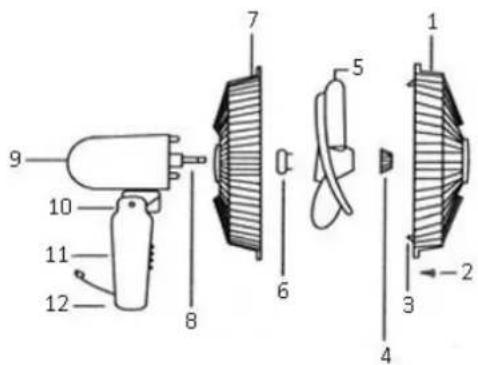

OPIS DELOV

1. Sprednje varovalo
2. Vijak za sponke varovala
3. Odprtine za varovalo
4. Vijak za pritrditev vetrnice
5. Vetrnica
6. Vijak za pritrditevmreže
7. Zadnje varovalo
8. Os motorja
9. Zadnje ohišje
10. Vpenjalni vijak
11. Stikalna škatla
12. Vijak za pričvrstitev
13. Cev za prilagoditev višine
14. Set za pričvrstitev
15. Pokončna os
16. Podstavek
17. Matica

** Pred uporabo pravilno montirajte v naslednjem vrstnem redu.

1. Sestavite stojalo

2. Pokončno os (15) vstavite v podstavek (16).

3. Stoječo gred z matico (17) privijte na stoječo podlago.

4. Celotna montaža

5. Izvlecite cev za prilagoditev višine (13) in pričvrstite set za pričvrstitev (14).

6. Povežite glavni del in cev za prilagoditev višine z vvijakom za pričvrstitev (12) in ju pričvrstite.

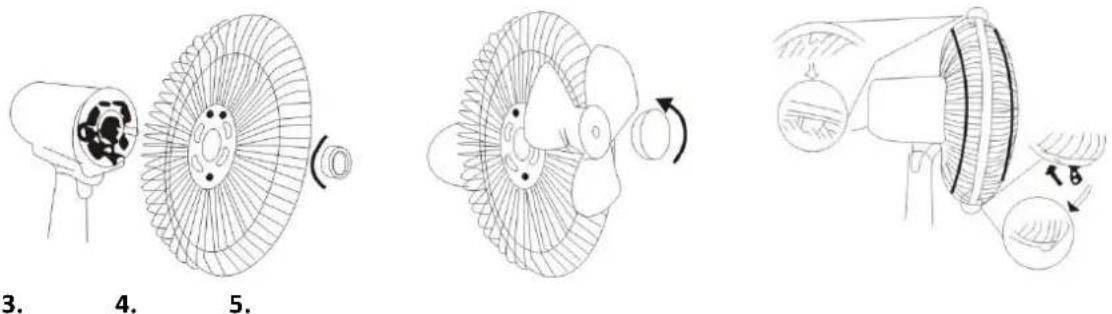

7. Montaža zadnjih rešetk

8. Izvijte vijak za pritrditev varovala (6) v nasprotni smeri urinega kazalca.

9. Pričvrstite zadnje varovalo (7) na dva stebra sprednjega ohišja motorja.

10. Privijte vijak za pritrditev varovala v smeri urinega kazalca.

11. Montaža vetrnice ventilatorja

12. Vetrnico ventilatorja namestite na os, pri čemer se prepričajte, da se vetrnica prilega zatiču na osi.

13. Privijte vijak vetrnice na os. Opomba: Vijak vetrnice je treba priviti v nasprotni smeri urinega kazalca.

14. Montaža sprednjih rešetk

- Kljuko sprednje rešetke namestite na vrh zadnje rešetke.

- Sprednjo rešetko pričvrstitee na zadnjo rešetko in zaprite sponke ter z uporabo ustreznega vijaka obe rešetki privijte skupaj.

Napajalni kabel vtaknite v primerno vtičnico. Kontrolna lučka sveti, naprava je v načinu pripravljenosti. Pritisnite tipko za vklop/izklop (ON/OFF) in ventilator bo pričel delati z naslednjimi prednastavitvami:

Hitrost: nizka / Programska ura: izklopljena / Način: normalno (kontrolni lučki načinov "NATURE" (NARAVA) & "SLEEP" (SPANJE) ne svetita) / Nihanje: izklopljeno

Nežno pritisnite tipke na nadzorni plošči, da izberete želene funkcije.

1. Nihanje (OSC)

2. Način

a. Narava

b. Spanje

1. Programska ura

a. 0,5 h

b. 1 h

c. 2 h

d. 4 h

1. Hitrost

a. L = Nizka

b. M = Srednja

c. V = Visoka

1. Tipka za vklop/izklop

2. Sprejemnik signalov proti daljinskemu upravljalniku

OSC NATURE SLEEP 0.5H 1H 2H 4H L M H POWER OSCILLATION MODE TIMER SPEED POWER 1 2 3 4 5 6

OPOMBA: Funkcije tipk na daljinskem upravljalniku so enake funkcijam tipk na nadzorni plošči.

1. Nihanje: Pritisnite to tipko, će želite vklopiti ali izklopiti funkcijo nihanja. Kontrolna lučka funkcije nihanja (OSC) se bo temu primerno ugašala in prižigala.

2. Način: Pritisnite to tipko, da izberete načina "NATURE" (NARAVA) ali "SLEEP" (SPANJE) in prižgala se bo ustrezna kontrolna lučka. OPOMBA: Če ne izberete nobenega načina, bo ventilator delal z normalno prednastavljeno hitrostjo.

a. Narava: ko je kontrolna lučka načina NARAVA prižgana, je ventilator v načinu pihljanja vetra. Pritisnite tipko "SPEED" (HITROST), da izberete hitrost L/M/H.

b. Spanje: ko je kontrolna lučka načina SPANJE prižgana, bo ventilator delal nestalno. Stopnja hitrosti (L / M / H) se bo spreminjala od visoke do nizke. Ventilator bo delal pri nizki hitrosti, dokler se programska ura ne izteče oziroma dokler ročno ne izklopite naprave.

Na primer: Če izberete hitrost H (visoka), bo motor delal pri hitrosti H. Po 30 minutah bo avtomatsko prešel na hitrost M (srednja). Po naslednjih 30 minutah bo prešel na hitrost L (nizka) in delal pri tej hitrosti, dokler ne boste ročno spremenili hitrosti.

1. Programska ura: Pritisnite to tipko, da izberete želen čas delovanja od 0,5 h → 1 h → 1,5 h → 2 h → ... → 7,5 h → izklop → 0,5 h ... (se ponavlja). Ko je programska ura nastavljena, bo naprava pričela odštevati čas z ustrezno kontrolno lučko (na primer, če je čas delovanja nastavljen na 1 uro, se bo po 30 minutah kontrolna lučka za 1 h ugasnila in prižgala se bo lučka za 0,5 h). Ko se bo nastavljen čas delovanja iztekel, bodo vse funkcije onemogočene, kontrolne lučke se bodo ugasnile, naprava pa ne bo več delovala. Ventilator se bo prestavil v način pripravljenosti.

2. Hitrost: Pritisnite to tipko, da izberete želeno hitrost. Nizka (Low) / Srednja (Medium) / Visoka (High). Prižgala se bo povezana kontrolna lučka.

3. Tipka za vklop/izklop: Pritisnite to tipko, da vklopite ali izklopite ventilator v načinu pripravljenosti.

a. Ko boste napravo prvič vklopili, bo imela naslednje nastavitve: Hitrost: nizka / Programska ura: izklopljena / Način: normalno (kontrolni lučki načinov "NATURE" (NARAVA) & "SLEEP" (SPANJE) ne svetita) / Nihanje: izklopljeno

b. Če ste napravo že uporabili in jo želite ponovno zagnati, pritisnite to tipko in nastavitve bodo enake kot

ob zadnji uporabi, razen za funkcijo Programska ura in način Spanje.

1. Sprejemnik signalov proti daljinskemu upravljalniku: Daljinski upravljalnik morate usmeriti proti sprejemniku signalov na nadzorni plošči. Območje delovanja znaša največ 8 metrov, odvisno od stanja baterij in okolja.

DALJINSKI UPRAVLJALNIK

Naprava ima daljinski upravljalnik. Za daljinski upravljalnik uporabite dve bateriji velikosti AAA (nista priloženi). Pri vstavljanju baterij pazite, da sta pola + in - v pravilnem položaju. Če daljinskega upravljalnika dalj časa ne boste uporabljali, odstranite bateriji. Funkcije tipk na daljinskem upravljalniku so enake funkcijam tipk na nadzorni plošči.

OPOMBA:

1. Nagibni koti: Ventilator je nastavljiv po višini. Kot nastavite s pomočjo vpenjalnega vijaka (10).
2. Nastavitev višine: Razrahljajte pričvrstitveni element (14) na stoječi gredi (15). Ventilator previdno dvignite ali spustite na želeno višino in ponovno pričvrstite sestavne dele.

ČIŠČENJE

1. Preden se lotite servisiranja ventilatorja in po vsaki uporabi napravo izključite in jo izklopite iz napajanja (kabel povlecite iz vtičnice).
2. Naprave nikoli ne potapljajte v vodo (nevarnost kratkega stika). Če želite napravo očistiti, jo le obrišite z vlažno krpo in jo previdno osušite. Vedno najprej izvlecite vtič.
3. Pazite, da se na odprtinah za dovod zraka in na izhodni mreži ne nabere preveč prahu, in občasno očistite s suho krtačo ali sesalnikom.

TEHNIČNI PODATKI

Delovna napetost: 220-240V \~ 50Hz

Poraba energije: 50W

Zahteve za eko dizajn
Zahteve glede podatkov o izdelku
M Maksimalen pretok ventilatorja (F)	39.55 m^3/min
Vhodna moč ventilatorja (P)	34.9 W
Servisna vrednost (SV)	1.13( m^3/min )/W
Merski standard za servisno vrednost	IEC 60879: 1986 (popr. 1992)
Poraba energije v stanju pripravljenosti (PSB)	0.462 W
Nivo zvočnega tlaka ventilatorja (LWA)	52.9 dB(A)
Maksimalna hitrost zraka (c)	2.62 m/s
Podatki za stik za več informacij	BAHAG AGGutenbergstr. 2168167 MannheimGermany

Recikliranje

Ta oznaka pomeni, da znotraj EU (2012/19) tega izdelka ne smete zavreči med ostale gospodinjske odpadke. Da bi preprečili negativne vplive na zdravje ljudi in okolje, odpadke reciklirajte, saj tako pospešujete ponovno uporabo materialnih virov. Rabljeno napravo odvrzite v skladu s postopki za vračanje in zbiranje ali pa stopite v stik s trgovcem, pri katerem ste izdelek kupili. Oni ta izdelek lahko
