HASZNÁLATI ÚTMUTATÓ MCM21B2 BOSCH

hu Használati utasítás

Szívből gratulálunk új BOSCH készüléke megvásárlásához.

Ön egy kiváló minőségű, modern háztartási készülék mellett döntött.

A termékeinkkel kapcsolatos további információkat az internetes oldalunkon talál.

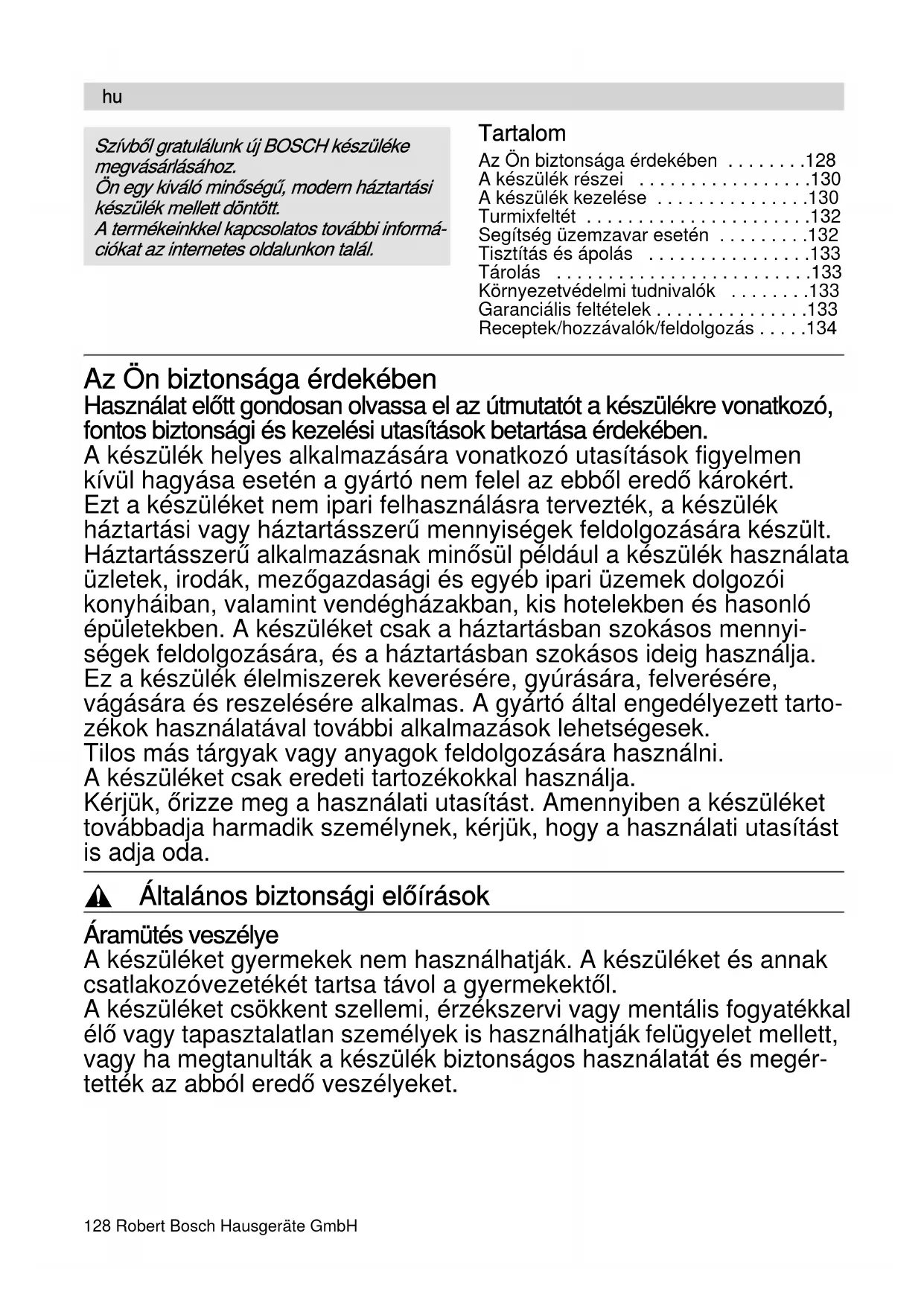

Tartalom

Az Ön biztonsága érdekében .....128

A készülék részei .....130

A készülék kezelése .....130

Turmixfeltét 132

Segítség üzemzavar esetén .....132

Tisztítás és ápolás .....133

Tárolás 133

Környezetvédelmi tudnivalók .....133

Garanciális feltételek .....133

Receptek/hozzávalók/feldolgozás .....134

Az Ön biztonsága érdekében

Használat előtt gondosan olvassa el az útmutatót a készülékre vonatkozó, fontos biztonsági és kezelési utasítások betartása érdekében.

A készülék helyes alkalmazására vonatkozó utasítások figyelmen kívül hagyása esetén a gyártó nem felel az ebből eredő károkért.

Ezt a készüléket nem ipari felhasználásra tervezték, a készülék háztartási vagy háztartásszerű mennyiségek feldolgozására készült.

Háztartásszerű alkalmazásnak minősül például a készülék használata üzletek, irodák, mezőgazdasági és egyéb ipari üzemek dolgozói konyháiban, valamint vendégházakban, kis hotelekben és hasonló épületekben. A készüléket csak a háztartásban szokásos mennyiségek feldolgozására, és a háztartásban szokásos ideig használja.

Ez a készülék élelmiszerek keverésére, gyúrására, felverésére, vágására és reszelésére alkalmas. A gyártó által engedélyezett tartozékok használatával további alkalmazások lehetségesek.

Tilos más tárgyak vagy anyagok feldolgozására használni.

A készüléket csak eredeti tartozékokkal használja.

Kérjük, őrizze meg a használati utasítást. Amennyiben a készüléket továbbadja harmadik személynek, kérjük, hogy a használati utasítást is adja oda.

Általános biztonsági előírások

Áramütés veszélye

A készüléket gyermekek nem használhatják. A készüléket és annak csatlakozóvezetékét tartsa távol a gyermekektől.

A készüléket csökkent szellemi, érzékszervi vagy mentális fogyatékkal élő vagy tapasztalatlan személyek is használhatják felügyelet mellett, vagy ha megtanulták a készülék biztonságos használatát és megér-tették az abból eredő veszélyeket.

A gyermekek nem játszhatnak a készülékkel.

A készüléket csakis a típustáblán szereplő adatok szerint csatlakoztassa és üzemeltesse. Csak akkor használja a készüléket, ha a csatlakozóvezeték és a készülék teljesen hibátlan.

Válassza le a készüléket az elektromos hálózatról, ha felügyelet nélkül hagyja, továbbá összeszerelés, szétszedés, illetve tisztítás előtt.

Mielőtt kicseréli az üzemeltetés közben mozgó tartozékokat vagy pótalkatrészeket, kapcsolja ki a gépet, és válassza le az elektromos hálózatról.

A csatlakozóvezetéket ne húzza végig éles széleken vagy forró felületen. Ha a készülék csatlakozóvezetéke megsérül, akkor azt a gyártóval vagy annak ügyfélszolgálatával vagy hasonlóan képzett szakemberrel ki kell cseréltetni, a veszélyek elkerülése érdekében.

A készülék javíttatását csak a vevőszolgálatunkkal végeztesse.

Biztonsági előírások a készülékhez

Sérülésveszély

Aramütés veszélye

Aramkimaradás esetén a készülék bekapcsolva marad, és áramszü- net után újra működésbe lép.

A tartozékokat és a szerszámot csak akkor cserélje, ha a készülék megállt (forgókapcsoló 0/off állásban) és a hálózati csatlakozódugó ki van húzva.

Soha ne merítse az alapgépet vízbe, soha ne tartsa folyó víz alá és ne tisztítsa mosogatógépben.

Az üzemzavar megszüntetése előtt húzza ki a csatlakozó-dugót.

A szerszámok forgása következtében fellépő veszély!

Soha ne nyúljon a tálba addig, amíg a készülék be van kapcsolva (kikapcsolás után rövid ideig még tart a forgás).

Szerszámot csak leállított hajtóműnél cseréljen.

Soha ne dolgozzon meghajtásvédő fedél nélkül (turmixfeltét- meghajtás).

Sérülésveszély az éles kés miatt!

A vágókést csak a műanyag fogantyúnál fogva (a felső végén) fogja meg. Az aprító tárcsát csak a műanyag fogantyúnál fogva fogja meg.

Az éles keverőkés/forgó meghajtás következtében fellépő balesetveszély!

Soha ne nyúljon a felhelyezett turmixfeltétbe és mindig felhelyezett fedéllel dolgozzon. A keverőt csak akkor vegye le/tegye fel, ha a készülék áll.

Forrázásveszély!

Ha forró anyagot kever, akkor a fedélben lévő tölcséren keresztül gőz távozik. Maximum 0,4 liter forró folyadékot szabad a készülékbe tölteni.

A készüléken, ill. tartozékokon található szimbólumok jelentése

Tartsa be a használati utasításban foglaltakat.

Vigyázat! Forgó kések!

Vigyázat! Forgó szerszámok.

Ne nyúljon az utántöltő nyílásba.

Ez a használati útmutató különböző hajszárító modelleket és azok tartozékait mutatja be. Kérjük, őrizze meg a használati utasítást. Amennyiben a készüléket továbbadja harmadik személynek, kérjük, hogy a használati utasítást is adja oda.

A készülék részei

Kérjük, hogy hajtsa ki a képes oldalt. Alapgép

1 Forgatható kapcsoló

0 = Stop

M = pillanat üzemmód (legmagasabb fordulatszám, a forgatható kapcsolót tartsa nyomva)

1–2 fokozat, munkasebesség:

1 = alacsony fordulatszám,

2 = magas fordulatszám.

2 Meghajtásvédő fedél

Helyezze fel, ha a turmixfeltétet nem használja.

3 Kábelfeltekerő

4 Levegőztető nyílások

5 Tapadólábak

A készüléket sima és tiszta felületen helyezze el.

Tál tartozékokkal/szerszámmal

6 Tál

Tegye rá a készülékre és az óramutató járásával megegyező irányban ütközésig húzza meg (az edény kiálló része az alapkészüléken lévő nyílásban legyen).

7a Fedél

Helyezze a készülékre (a fedélen lévő nyíl a fogantyún lévő nyílra mutasson) és az óramutató járásával megegyező irányban ütközésig húzza meg (a fedél-orr az alapkészüléken lévő nyílásban legyen, a fedélen és a házon lévő nyilak egybeesnek).

b Utántöltő nyílás

Vegye ki a tömőeszközt és töltse utána a hozzávalókat.

c Tömöeszköz (= mérőpohár)

Felvágni és reszelni való anyagok utántöltéséhez.

8a Vágókés

b Habverőtárcsa

9a Tárcsatartó

a tárcsákat tartja.

b Forgó-vágótárcsa – vastag/vékony

c Forgó-őrlőtárcsa – durva/finom

Ha nincs az alapkészletben, megvásárolhatja szakkereskedésekben.

d Vágó-őrlőtárcsa

e Hasábburgonya-szeletelő tárcsa

Turmixfeltét

10 Turmixpohár

Helyezze rá a készülékre és az óramutató járásával ellentétes irányban ütközésig húzza meg.

11a Fedél

Helyezze a készülékre és az óramutató járásával ellentétes irányban húzza meg úgy, hogy szilárdan álljon.

b Utántöltő nyílás

Vegye le a tölcsért és töltse utána a hozzávalókat.

c Tölcsér

A folyékony hozzávalók utántöltéséhez.

A készülék kezelése

A készüléket és a tartozékokat az első használatba vétel előtt alaposan tisztítsa meg, lásd a „Tisztítás és ápolás” c. fejezetet.

Előkészítés

- Állítsa az alapkészüléket sima és tiszta felületre. Fontos, hogy a levegőztető nyílások szabadon maradjanak.

- Dugja be a hálózati csatlakozót.

Tál tartozékokkal/szerszámmal

A szerszámok forgása következtében fellépő veszély!

Soha ne nyúljon a tálba addig, amíg a készülék be van kapcsolva (kikapcsolás után rövid ideig még tart a forgás).

Szerszámot csak leállított hajtóműnél cseréljen. Soha ne dolgozzon meghajtás-védő fedél nélkül (turmixfeltét-meghajtás).

• A tálat (6) tegye rá a készülékre és az óramutató járásával megegyező irányban ütközésig húzza meg (az edény kiálló része az alapkészüléken lévő nyílásban legyen).
• A szerszámokat (8/9) úgy helyezze be, ahogyan azt a megfelelő részben leírtuk. A megfelelő szerszám kiválasztásával kapcsolatban lásd a „Receptek/hozzávalók/feldolgozás” c. fejezetet.
• A hozzávalókat úgy töltse utána, ahogyan azt a megfelelő részben leírtuk. A kiválasztással kapcsolatban lásd a „Receptek/hozzávalók/feldolgozás” c. fejezetet.
• A fedelet (7a) helyezze a készülékre (a fedélen lévő nyíl a fogantyún lévő nyílra mutasson) és az óramutató járásával megegyező irányban ütközésig húzza meg (a fedél-orr az alapkészüléken lévő nyílásban legyen). A nyilaknak az ábrán látható módon egybe kell esniük.
• A forgatható kapcsolót állítsa a kívánt fokozatra, lásd a „Receptek/hozzávalók/feldolgozás” c. fejezetet.

A készüléket csak akkor lehet bekapcsolni, miután a készülékre helyezte az edényt és a fedelet és bereteszelté azokat (mindkét kiálló rész az alapkészüléken lévő nyílásban legyen, a fedélen és a házon lévő nyilak egybeesnek. Vágókés aprításhoz, daráláshoz, gyúráshoz.

Sérülésveszély az éles kés miatt!

A vágókést csak a műanyag fogantyúnál fogva (a felső végén) fogja meg.

• A vágókést (8a) helyezze be.
• Töltse be a hozzávalókat.

• A fedelet (7a) a tömőeszközzel (7c) tegye fel.

• A forgatható kapcsolót (1) állítsa a kívánt fokozatra, lásd a „Receptek/hozzávalók/feldolgozás” c. fejezetet.

• A hozzávalók utántöltéséhez állítsa a forgókapcsolót 0 állásba.
• A tömőeszközt (7c) vegye ki és a hozzávalókat az utántöltő nyíláson keresztül (7b) töltse be.

Megjegyzés: Ha aprít vagy darál, akkor a finomsági fokozat a feldolgozási idő hosszabbításával nő.

Habverőtárcsa

tejszínhez, tojásfehérjéhez, turmixitalokhoz.

• A habverő-tárcsát (8b) helyezze be.
• Töltse be a hozzávalókat.
• A fedelet (7a) a tömőeszközzel (7c) tegye fel.
• A forgatható kapcsolót (1) állítsa a kívánt fokozatra, lásd a „Receptek/hozzávalók/feldolgozás” c. fejezetet.
• A hozzávalók utántöltéséhez állítsa a forgatható kapcsolót az 1 fokozatra.
• A tömőeszközt (7c) vegye ki és a hozzávalókat az utántöltő nyíláson keresztül (6b) töltse be.

Aprítótárcsák

– Forgó-vágótárcsa (9b) pl. uborka, káposzta, cékla, karalábé szeleteléséhez.

– Forgó-őrlótárcsa (9c) pl. répa vagy zeller reszeléséhez.

– Vágó-őrlőtárcsa (9d) reszeléshez és szeleteléshez.

– Hasábburgonya-szeletelő tárcsa (9e) a hasábburgonya-szeletelő tárcsát, ill. az ázsiai zöldség-szeletelő tárcsát késsel felfelé helyezze fel.

Sérülésveszély az éles kés miatt!

Az aprító tárcsát csak a műanyag fogantyú-nál fogva fogja meg.

Figyelem! A kés eltompulhat.

Az aprító tárcsát ne használja kemény sajtokhoz (parmezán), diófélékhez és tormához.

• A tárcsatartót (9a) helyezze be.
• Az aprító tárcsát (9b/9c/9d) helyezze be. A kívánt szeletelő-/reszelőoldallal felfelé.
  ● A fedelet (7a) helyezze fel.

hu

• A forgatható kapcsolót állítsa a kívánt fokozatra, lásd a „Receptek/hozzávalók/feldolgozás” c. fejezetet.
• A vágni- vagy reszelni való anyagot töltse be (7b) és a tömőeszközzel (7c) tömje be, de ne nyomja meg nagyon.
  Megjegyzés: A legtöbb élelmiszert az 1. fokozaton kell feldolgozni; csak kemény élelmiszert dolgozzon fel a2. fokozaton.

A munka befejezése után

• Állítsa a forgókapcsolót a 0 fokozatra.
• A fedelet az óramutató járásával ellentétes irányban ütközésig húzza meg és vegye le.
• A tálat az óramutató járásával ellentétes irányban ütközésig húzza meg és vegye le.
• Vegye ki a szerszámokat.

Turmixfeltét

Az éles keverőkés/forgó meghajtás következtében fellépő balesetveszély!

Soha ne nyúljon a felhelyezett turmixfeltétbe és mindig felhelyezett fedéllel dolgozzon. A keverőt csak akkor vegye le/tegye fel, ha a készülék áll.

Forrázásveszély!

Ha forró anyagot kever, akkor a fedélben lévő tölcséren keresztül gőz távozik. Maximum 0,4 Liter forró folyadékot szabad a készülékbe tölteni.

Figyelem! A turmixgép megsérülhet.

Ne dolgozzon fel vele mélyhűtött gyümölc- söt vagy zöldséget. A turmixfeltétet ne hagyja üresen járni.

Turmixolás

A turmixfeltét üzemeltetéséhez a tálat (6) és a fedelet (7a) fel kell tenni és le kell zarni.

Vegye ki a szerszámokat a tálból!

• Vegye le a meghajtásvédő fedelet (2).

• A keverőpoharat (10) tegye rá a készülékre és az óramutató járásával ellentétes irányban húzza meg ütközésig.

• Töltse be a hozzávalókat, lásd a „Receptek/hozzávalók/feldolgozás” c. fejezetet. Maximális mennyiség, folyékony = 1 liter (habzó vagy forró folyadék maximum 0,4 liter). Az optimális feldolgozandó mennyiség, szilárd = 100 gramm.

• A fedelet (11a) tegye rá a készülékre és az óramutató járásával ellentétes irányban húzza feszesre.
• A forgatható kapcsolót állítsa a kívánt fokozatra, lásd a „Receptek/hozzávalók/feldolgozás” c. fejezetet.

Turmixolás után

• Állítsa a forgókapcsolót a 0 fokozatra.
• A turmixfeltétet az óramutató járásával megegyező irányban ütközésig húzza meg és vegye le.
• A fedelet az óramutató járásával meg- egyező irányban fordítsa el és vegye le.

Megjegyzés: Legjobb, ha a turmixfeltétet közvetlenül használat után megtisztítja, lásd „Tisztítás és ápolás” fejezetet.

A hozzávalók utántöltése

• A forgatható kapcsolót állítsa a 0 fokozatra (vagy abba állásba, amit a recept megad).
• Vegye le a fedelet (11a), és töltse be a hozzávalókat

vagy

• a tölcsért vegye ki a fedélből és a szilárd hozzávalókat egymás után az utántöltő nyíláson (11b) keresztül tegye be

vagy

- a folyékony hozzávalókat töltse be a tölcséren (11c) keresztül.

Segítség üzemzavar esetén

Hibajelenség

A készüléket nem lehet bekapcsolni. Ok

Az edény vagy a fedél nincs bereteszelve. Elhárítás

Helyezze az edényt/fedelet megfelelően a készülékre és reteszelje be. Kapcsolja be újra a készüléket.

Fontos tudnivaló

Ha az üzemzavar nem szüntethető meg, kérjük forduljon az ügyfélszolgálathoz.

Tisztítás és ápolás

Áramütés veszélye!

Soha ne merítse az alapgépet vízbe, és soha ne tartsa folyó víz alá.

Figyelem! A készülék felülete megsérülhet.

Ne használjon súrolószert a készülék tisztításához.

Az alapgép tisztítása

• Húzza ki a hálózati csatlakozót.
• Törölje át az alapgépet nedves ruhával. Szükség esetén használjon egy kevés mosogatószert.

Tál és tartozékok tisztítása

Sérülésveszély az éles kés miatt!

A vágókést és az aprító tárcsát csak a műanyag fogantyúnál fogva fogja meg.

Minden alkatrész tisztítható a mosogatógépben. A műanyag alkatrészeket a mosogatógépben ne szorítsa be, mert deformálódhatnak. A vágókést a nyílással lefelé úgy tegye be, hogy a kés semmilyen más alkatrészt ne sértsen fel.

Ha répát, vörös káposztát vagy hasonló dolgokat reszel, akkor a műanyag részeken piros bevonat keletkezik, amelyet néhány csepp étolaj segítségével lehet eltávolítani.

A turmixfeltét tisztítása

Az éles keverőkés használata következtében fellépő balesetveszély!

A keverőkést ne fogja meg puszta kézzel. A tisztításhoz használjon kefét.

Legjobb, ha a keverőt közvetlenül a használat után megtisztítja. Így nem szárad rá semmi, ami a műanyagot megtámadhatná (pl. a fűszerek illóolaja).

A fedél és a tölcsér tisztítható mosogatógépben. A keverőkést ne a mosogatógépben, hanem folyó víz alatt tisztítsa (ne hagyja a vízben állni).

Tárolás

• A meghajtásvédő fedelet (turmixfeltét-meghajtómű) tegye fel (2. ábra).
• A tálat a tartozékokkal tegye a készülékre (6. ábra).
  ● A kábelt csavarja fel (3. ábra).

Környezetvédelmi tudnivalók

A készülék a 2012/19/EK, az elektromos és elektronikus használt készülékekről szóló (waste electrical and electronic equipment – WEEE) európai irányelveknek megfelelően van jelölve.

Ez az irányelv megszabja a használt készülékek visszavételének és értékesítésének kereteit az egész EU-ban érvényes módon.

Az aktuális ártalmatlanítási útmutatásokról kérjük, tájékozódjon szakkereskedőjénél vagy a helyi önkormányzatnál.

Garanciális feltételek

A garanciális feltételeket a 117/1991 (IX. 10) számú kormányrendelet szabályozza. 72 órán belüli meghibásodás esetén a készüléket a kereskedelem kicseréli.

Ezután vevőszolgálatunk gondoskodik az előírt 15 napon belüli, kölcsönkészülék biztosítása esetén 30 napon belüli javításról.

A garanciális szolgáltatásokat a vásárlásnál kapott, szabályosan kitöltött garanciajeggyel lehet igénybevenni, amely minden egyéb garanciális feltételt is részletesen ismertet.

Minőségtanúsítás: A 2/1984. (111.10.)

BkM-IpM számú rendelete alapján, mint forgalmazó tanúsítjuk, hogy a készülék a vásárlási tájékoztatóban közölt adatoknak megfelel.

Receptek/hozzávalók/feldolgozás

Szer-számok	Fokozat	Idő Receptek/hozzávalók/feldolgozás
	1/2
	M
	2/M többször2 másod-percig	Zöldség és burgonya, nyers(levesekhez, mártásokhoz, töltelékekhez)Mennyiség: 50 g–300 gA zöldséget darabolja fel nagyobb darabokra és tegye a tálba.
	2
	2
	2
	2	k1 percig

Szer-számok	Fokozat	Idő Receptek/hozzávalók/feldolgozás
	2	k1 percig	Kévert tészta4 tojás250 g cukor1 csomag vaníliás cukor250 g margarin vagy vaj(szobahőmérsékletű)max. 500 g liszt1 csomag sütópor125 ml tejA tésztát addig keverje, amíg sima és csomómentes nem lesz.
	2	k1,5–2 percig	Eperszorbet250 g fagyasztott eper100 g porcukor180 ml tejszín (1 jó bögrényi)Minden hozzávalót tegyen be a tálba. Azonnal kapcsolja be, mert különben csomós lesz. Addig keverje, amíg krémállagú fagylalt lesz belőle.
	1		TojáshabMennyiség: 2–6 tojásfehérje
	1		TejszínhabMennyiség: 200 g–400 g
	2	k3 percig	Könnyű tejes turmixital a kalóriákat számlálók részére500 ml tej (3,5 % zsírtartalom)3–4 púpozott evőkanál instantpor (pl. Kaba)gyümölcs- vagy vaníliás ízesítésselA tartós tejet a mélyhűtőben 3–3,5 órán keresztül fagyassza (ne használjon üveget).A tálban verje szilárd habbá.Ezután 3–4 evőkanál instantport adjon hozzá és gyorsan keverje el.
	2/M		Diófélék, mandulaMennyiség: max. 200 gA héjat maradéktalanul távolítsa el, a turmixfeltét kése különben életlen lesz.A kívánt aprítási fokozatig dolgozza fel.
	2/M		Gyümölcs- és zöldségpüré készítéséhez(almapép, spenót, répa-, paradicsompüré, nyersen vagy megfőzve)A hozzávalókat és a füszereket együtt tegye a turmixfeltétbe és dolgozza fel péppé.
	2		Vaníliás-banános tej2 banán60 g vaníliafagylalt (kb. 2 púpozott evőkanál)2 csomag vaníliás cukorkb. 250 ml tejA lehéjazott banándarabokat a fagylalttal és a vaníliáscukorral tegye a turmixfeltétbe.

Szer-számok	Fokozat	Idő Receptek/hozzávalók/feldolgozás
	2
	1 és 2

HU Magyarország, Hungar y

BSH Háztartási Készülék

Kereskedelmi Kft.

Háztartási gépek márkaszervize

Királyhágó tér 8-9

1126 Budapest

Hibabejelentés

Tel.: [phone]

Fax: [phone]

mailto:[e-mail]

Alkatrészrendelés

Tel.: [phone]

Fax: [phone]

mailto:[e-mail]
