Márka	Bosch
Modell	MUM55761
Terméktípus	Multifunkciós robotgép
Méretek (kb.)	30 x 25 x 30 cm
Súly (kb.)	6 kg
Tápfeszültség	220-240 V, 50/60 Hz
Teljesítmény (becsült)	800-1000 W
Fő funkciók	Keverés, dagasztás, habverés, reszelés, szeletelés, turmixolás (opcionális tartozékkal)
Sebességfokozatok	7 sebesség + impulzus (M) a MUM55/MUM56 modellekhez
Keverőtál űrtartalma	Akár 750 g liszt + hozzávalók
Turmixgép űrtartalma	1,25 L (max. 0,5 L forró/ habos folyadékokhoz)
Tartozékok	Keverőhabverő, habverő, dagasztóhorog terelővel, reszelő/szeletelő tárcsák (fordíthatók), tárcsatartó, rozsdamentes acél tál, fedél, nyomó, tárolás
Tál anyaga	Rozsdamentes acél
Tisztítás	Tál és tartozékok mosogatógépben moshatók (kivéve az alap). Az alapot nedves ruhával tisztítsa.
Biztonság	Biztonsági retesz (tál és fedelek), áramkimaradás utáni újraindulás elleni védelem, túlterhelésvédelem, a hajtások automatikus leállítása
Karbantartás	Nincs szükség karbantartásra; javításokat csak a szerviz végezhet
Pótalkatrészek	Beszerezhetők a vevőszolgálattól
Garancia	A forgalmazó feltételei szerint
Tárolás	Tartozékok táskával a tálban tárolva; automata kábelvisszahúzós tápkábel

Gyakran ismételt kérdések - MUM55761 BOSCH

Hogyan használjam a robot különböző tartozékait?

A tartozékok (keverőhabverő, habverő, dagasztóhorog) a fő hajtásra csatlakoznak. Cseréjükhöz kapcsolja ki a készüléket (0 állás), várja meg a teljes megállást, majd forgassa el a forgatott kart a 2-es állásba. Vegye ki a szerszámot, és helyezze be az újat, amíg be nem kattan. Használja a tálat a fedéllel együtt.

Milyen biztonsági óvintézkedéseket kell betartani?

Csak az összes előkészület elvégzése után csatlakoztassa a készüléket. Soha ne merítse az alapot vízbe. Ne érintse meg a forgó pengéket. A tartozékokat teljes megállás után cserélje. A robotot csak a nem használt hajtások védőfedeleivel használja. Ne lépje túl a maximális mennyiségeket.

Hogyan tisztítsam a Bosch MUM55761 robotgépet?

Az alapot nedves ruhával és kevés mosogatószerrel tisztítsa, vízbe meríteni nem szabad. A tál, a tartozékok (habverők, horog) és a reszelő/szeletelő tartozék részei mosogatógépben moshatók. A turmixgép (tál, fedél, töltőnyílás) szintén. A turmixgép gyors tisztításához öntsön szappanos vizet, és pár másodpercig járassa.

Miért áll le a robot használat közben?

Ennek oka lehet a túlterhelés: a túlterhelésvédelem aktiválódik. Kapcsolja ki a készüléket, csökkentse az étel mennyiségét, vagy dolgozza fel több részletben. Ellenőrizze azt is, hogy a forgó kar megfelelően be van-e kattanva, és hogy a védőfedelek a helyükön vannak-e. Ha a jelzőfény villog, nézze meg a "Zavarok és elhárításuk" című fejezetet.

Keverhetek forró folyadékokat?

Igen, de óvatosan: ne öntsön 0,5 liternél több erősen forró vagy habzó folyadékot a turmixgépbe. A töltőnyíláson gőz távozhat. Használja a fedelet, és szükség esetén várja meg, amíg a keverék kissé lehűl.

Hogyan tároljam a tartozékokat használat után?

Tegye a habverőket, a horgot és a tárcsákat a mellékelt táskába. Ezután helyezze a táskát a keverőtálba. Tápkábel: a MUM55/MUM56 modelleknél az automata kábelvisszahúzó lehetővé teszi a kívánt hossz kihúzását; ne húzza ki 1 méternél hosszabbra.

Milyen opcionális tartozékok állnak rendelkezésre?

Külön megvásárolhatók: citrusprés (MUZ5ZP1), húsdaráló (MUZ5FW1), tárcsakészlet, süteménykészlet, további turmixtál, multimixer stb. A teljes listáért nézze meg a használati útmutatót vagy a vevőszolgálatot.

Hogyan állítsam be a robot sebességét?

A sebességet a forgókapcsolóval válassza ki: 1-7 pozíciók (vagy 1-4 a modelltől függően). Az M pozíció impulzus üzemmód maximális sebességen. Dagasztáshoz kezdje az 1-es pozícióval, majd növelje. Habveréshez használja a 7-es pozíciót. Az ajánlott sebességekért nézze meg a mellékelt matricát.

Mit tegyek, ha a robot nem indul el?

Ellenőrizze a tápfeszültséget és a dugót. Győződjön meg róla, hogy a forgókar munkahelyzetben van és megfelelően beakadt. A tálat teljesen el kell fordítani az óramutató járásával ellentétes irányba. A védőfedeleknek le kell fedniük a nem használt hajtásokat. Ha az újraindulás elleni biztonság aktív, forgassa a kapcsolót 0-ra, majd a kívánt pozícióba.

Mekkora a tál maximális űrtartalma kelt tészta esetén?

Az alaprecept 500 g lisztet ad. A maximális mennyiség ennek 1,5-szerese, azaz körülbelül 750 g liszt plusz a hozzávalók (tojás, vaj stb.). Ne lépje túl ezt a határt a motor túlterhelésének elkerülése érdekében.

HASZNÁLATI ÚTMUTATÓ MUM55761 BOSCH

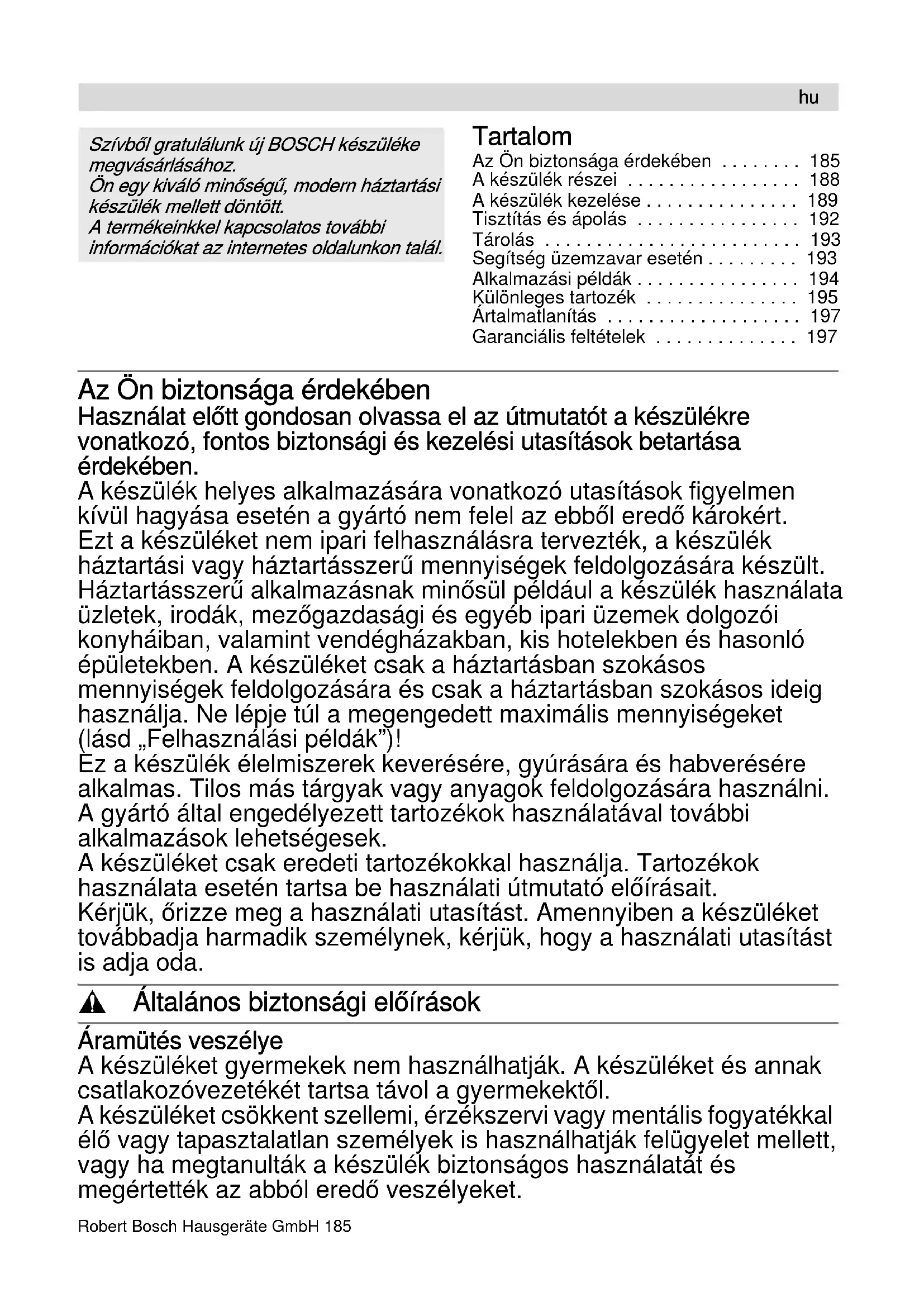

Szívből gratulálunk új BOSCH készüléke megvásárlásához.

Egy kiváló minőségű, modern háztartási készülék mellett döntött.

A termékeinkkel kapcsolatos további információkat az internetes oldalunkon talál.

Tartalom

Az Ön biztonsága érdekében 185

A készülék részei 188

A készülék kezelése 189

Tisztítás és ápolás 192

Tárolás 193

Segítség üzemzavar esetén 193

Alkalmazási példák 194

Különleges tartozék 195

Ártalmatlanítás 197

Garancialis feltételek 197

Az Ön biztonsága érdekében

Használat előtt gondosan olvassa el az útmutatót a készülékre vonatkozó, fontos biztonsági és kezelési utasítások betartása érdekében.

A készülék helyes alkalmazására vonatkozó utasítások figyelmen kívül hagyása esetén a gyártó nem felel az ebből eredő károkért.

Ezt a készüléket nem ipari felhasználásra tervezték, a készülék háztartási vagy háztartásszerű mennyiségek feldolgozására készült.

Háztartásszerű alkalmazásnak minősül például a készülék használata üzletek, irodák, mezőgazdasági és egyéb ipari üzemek dolgozói konyháiban, valamint vendégházakban, kis hotelekben és hasonló épületekben. A készüléket csak a háztartásban szokásos mennyiségek feldolgozására és csak a háztartásban szokásos ideig használja. Ne lépje túl a megengedett maximális mennyiségeket (lásd „Felhasználási példák")!

Ez a készülék élelmiszerek keverésére, gyúrására és habverésére alkalmas. Tilos más tárgyak vagy anyagok feldolgozására használni.

A gyártó által engedélyezett tartozékok használatával további alkalmazások lehetségesek.

A készüléket csak eredeti tartozékokkal használja. Tartozékok használata esetén tartsa be a használati útmutató előírásait.

Kérjük, őrizze meg a használati utasítást. Amennyiben a készüléket továbbadja harmadik személynek, kérjük, hogy a használati utasítást is adja oda.

Általános biztonsági előírások

Áramütés veszélye

A készüléket gyermekek nem használhatják. A készüléket és annak csatlakozóvezetékét tartsa távol a gyermekektől.

A készüléket csökkent szellemi, érzékszervi vagy mentális fogyatékkal élő vagy tapasztalatlan személyek is használhatják felügyelet mellett, vagy ha megtanulták a készülék biztonságos használatát és megértették az abból eredő veszélyeket.

A gyermekek nem játszhatnak a készülékkel. Ne üzemeltesse a készüléket felügyelet nélkül.

A készüléket csakis a típustáblán szereplő adatok szerint csatlakoztassa és üzemeltesse. A készülék csak zárt térben használható. Csak akkor használja a készüléket, ha a csatlakozóvezeték és a készülék teljesen hibátlan.

Mielőtt kicseréli az üzemeltetés közben mozgó tartozékokat vagy pótalkatrészeket, kapcsolja ki a gépet, és válassza le az elektromos hálózatról. Válassza le a készüléket az elektromos hálózatról, ha felügyelet nélkül hagyja, továbbá összeszerelés, szétszedés, illetve tisztítás előtt.

A csatlakozóvezetéket ne húzza végig éles széleken vagy forró felületen. Ha a készülék csatlakozóvezetéke megsérül, akkor azt a gyártóval vagy annak ügyfélszolgálatával vagy hasonlóan képzett szakemberrel ki kell cseréltetni, a veszélyek elkerülése érdekében. A készülék javíttatását csak a vevőszolgálatunkkal végeztesse.

Biztonsági előírások a készülékhez

Sérülésveszély

Áramütés veszélye!

Csak akkor dugja be a hálózati csatlakozót, ha a készülékkel való munkához már minden előkészületet befejezett.

Soha ne merítse az alapgépet folyadékba és ne tartsa folyó víz alá. Gőzüzemű tisztítót ne használjon.

A lengőkar állását ne változtassa meg, ha a készülék be van kapcsolva. A meghajtómű teljes leállását meg kell várni.

A szerszámot/tartozékot csak akkor cserélje ki, ha a hajtómű teljesen leállt (kikapcsolás után a hajtómű rövid ideig még forog).

A készüléket kizárólag a forgókapcsolóval kapcsolja be- és ki.

Ha nem használja a készüléket, húzza ki a hálózati csatlakozót.

Az üzemzavar megszüntetése előtt húzza ki a csatlakozódugót.

A szerszámok forgása következtében fellépő veszély!

Ne nyúljon a forgó alkatrészekhez. A készülék üzemelése közben soha ne nyúljon a tálba. Csak felhelyezett fedéllel (12) dolgozzon!

A szerszámot csak a meghajtómű leállásakor cserélje – kikapcsolás után a hajtómű rövid ideig fut még és a szerszámcsere kívánt helyzeténél áll le. A lengőkart csak a szerszám leállását követően fordítsa el. A készüléket biztonsági okokból csak akkor használja, ha a nem használt hajtóműveket letakarta a meghajtóművek védőfedelével (5, 8). A szeletelőt csakis álló meghajtónál, kihúzott hálózati csatlakozódugónál szabad feltenni, illetve levenni. Ne nyúljon a betoltónyílásba.

Sérülésveszély az éles kés miatt!

Ne nyúljon az éles késekbe és az aprítórácsák éleihez.

Az aprítórácsát csak a szélen fogja meg!

A keverőkést ne fogja meg puszta kézzel.

Sérülésveszély az éles kés/forgó hajtómű miatt!

Soha ne nyúljon a felhelyezett turmixfeltétbe! A turmixgépet csak a meghajtómű álló helyzetében tegye fel/vegye le! A turmixgépet csak összerakott állapotban és felhelyezett fedéllel szabad üzemeltetni.

Forrázásveszély!

Ha forró anyagot kever, akkor a fedélben lévő tölcséren keresztül gőz távozik. Maximum 0,5 liter forró vagy habzó folyadékot szabad betölteni.

Fontos!

A készüléket csak eredeti tartozékokkal használja. Tartozékok használata esetén tartsa be a használati útmutató előírásait.

Egyidejűleg csak egy szerszámot, ill. tartozékot használjon.

A készüléken, ill. tartozékokon található szimbólumok jelentése

Tartsa be a használati utasításban foglaltakat.

Vigyázat! Forgó kések!

Vigyázat! Forgó szerszámok.

Ne nyúljon az utántöltő nyílásba.

Biztonsági rendszerek

Bekapcsolásgátló

Lásd: „Munkapozíció” táblázat

A készülék az 1. és 3. pozícióban csak akkor kapcsolható be:

• ha a tálat (11) betette és bekattanásig elfordította és
• a turmixgép hajtóművének védőfedelét (8) felfelte.

Újrabekapcsolás elleni védelem: Áramkimaradás esetén a készülék bekapcsolva marad, de a motor az áramszünet után nem lép újra működésbe. Az ismételt bekapcsoláshoz forgassa a forgókapcsolót 0/off állásba, azután kapcsolja be.

Túlterhelés elleni védelem

Ha a motor használat közben magától leáll, a túlterhelés elleni védelem aktiválódik. Lehetséges ok: túl nagy mennyiségű élelmiszer egyidejű feldolgozása. Biztonsági rendszerek bekapcsolása utáni teendőket lásd: „Segítség üzemzavar esetén”.

A használati útmutatóban megtalálja a különböző kivitelű készülékek leírását (lásd modellválasztékot is, M. ábra).

A készülék nem igényel karbantartást.

A készülék részei

Kérjük, hajtsa ki a képes oldalt. Az ábra

Alapgép

1 Kioldógomb 2 Lengőkar "Easy Armlift" funkció a felfelé történő karmozgás elősegítéséhez (lásd "Munkapozíciók").

3 Forgatható kapcsoló Kikapcsolás után (0/off állás) a készülék automatikusan a szerszámok cseréjéhez megfelelő helyzetbe áll.

MUM52...

0/off = stop

M = pillanat üzemmód legnagyobb fordulatszámmal, a kapcsolót a kívánt keverési időre tartsa nyomva.

1-4 fokozat, munkasebesség:

1 = alacsony fordulatszám - lassú,

4 = magas fordulatszám - gyors.

MUM54/.MUM55/.MUM56..

0/off = stop

M = pillanat üzemmód legnagyobb fordulatszámmal, a kapcsolót a kívánt keverési időre tartsa nyomva.

1-7 fokozat, munkasebesség: 1 = alacsony fordulatszám - lassú, 7 = magas fordulatszám - gyors.

4 Működésjelző (MUM54/.55/.56.) Üzem közben világít (forgókapcsoló M vagy 1-7 állásban). Villog, ha a készülék kezelésében hiba történik, ha kiold az elektronikus biztosíték, illetve a készülék meghibásodása esetén, lásd a „Segítség üzemzavar esetén" fejezetet. 5 Meghajtásvédő fedél A meghajtó védőfedelének levételéhez nyomja meg a hátsó részt és vegye le a fedelet. 6 Hajtás a - Szeletelő és -Citrusgyümölcs-prés (különleges tartozék) Ha nem használja a készüléket, helyezze rá a meghajtásvédő fedelet. 7 Hajtás a szerszámokhoz (keverőszár, habverőszár, dagasztószár) és a húsdarálóhoz (különleges tartozék) 8 Turmixgép-hajtómű védőfedél

9 Meghajtó a turmixgéphez (Különleges tartozék*) Ha nem használja a készüléket, helyezze fel a turmixgép-hajtómű védőfedelét.

10 Kábel tárolása

MUM52../MUM54..

A kábelt a kábelrekeszben tárolja.

MUM55../MUM56..

Automata kábelfeltekerő

Tál tartozékokkal

11 Nemesacél keverőtál

12 Fedél

Szerszámok

13 Keverőszár

14 Habverőszár

15 Dagasztószár tésztaterelővel

16 Tartozéktáska

A szerszámok és aprítórácsák tárolásához.

Szeletelő

17 Tomeszkoz

18 Fedél betöltőnyílással

19 Aprítórácsák

19a Forgo-vagotárcsa - vastag/vekony

19b Forgo-Orlotárcsa - durva/finom

19c Orlotarcsa -kozepes finomsagu

20 Tárcsatartó 21 Ház kifolyónyíssal Turmixfeltét * 22 Turmixpohár 23 Fedel 24 Tölcsér

• Ha egy tartozékrész nem alaptartozék, a kereskedesekben és az ügyfélszolgálatnál beszerezhető.

Munkapozíciok ð ábra

! Figyelem!

A keszüléketCsak akkor szabad muködtetni, ha a szerszám/tartozék a kovetkező tablázat szerinti megfelelo meghajtomuvön es megfelelo üzemelési allasban rögzítve lettuce. A lengőkar reteszelésenek minded munkapozicioban be kell kattannia a helyere.

Megegyzés:

A lengőkar „Easy Armlift" funkcióval van ellátva, mely a lengőkar felfelé történő mozgatasát segítí.

Munkapozcio beallitasa:

• Nyomja le a kioldógombot, és fordítsa el a lengőkart. Az egyik kezével segítse a mozgást.
• Forgassa el a lengőkart, amíg be nem kattan, és állítsa a kívánt helyzetbe.

Pozúcio	Meghajtás	MUM52..		MUM54.. MUM55.. MUM56..
1	7		1-4	1-7
			1-4	1-7
			1-2	1-3
2	7	*	-	-
3	6		2-4	3-7
			2-3	3-5
4	9		3-4	5-7
	7		3-4	5-7

• A habverő-, keverő- és dagasztószár behelyezése/kivétele; nagy feldolgozási mennyiség hozzáadása.

A készülék kezelése

Sérülésveszély!

Csak akkor dugja be a hálózati csatlakozót, ha a készülékkel való munkához már minden előkészületet befejezett.

Figyelem!

A készüléket csak tartozékkal/szerszámmal felszerelve szabad üzemeltetni.

Ne járassa a készüléket üresen.

A készüléket és a tartozékokat ne tegye ki hőforrásnak. A készülék részei nem alkalmasak mikrohullámú sütőben való használatra.

• A készüléket és a tartozékokat az első használatba vétel előtt alaposan tisztítsa meg, lásd a „Tisztítás és ápolás” című fejezetet.

Fontos tudnivaló

A jelen használati utasításban a munkasebességhez ajánlott irányértékek 7-fokozatú forgókapcsolóval rendelkező készülékekre vonatkoznak.

A 4-fokozatú forgókapcsolóval rendelkező készülékekhez az értékek mindig zárójelben szerepelnek.

Ebben a használati utasításban egy matrica található a készülék szerszámok, ill. tartozék használatakor érvényes munkasebességére vonatkozó irányértékek.

Ajánlott a matricát a készülékre ragasztani (ábra).

Előkészítés

• Állítsa az alapkészüléket sima és tiszta felületre. Húzza ki a kábelt (D ábra).

MUM52../MUM54..

Kábeltartó rekesz

A kábelt húzza ki a kívánt hosszúságra.

MUM55../MUM56..

Automata kábelfeltekeredő:

A kábelt egy mozdulattal a kívánt hosszúságra húzza ki (max. 100 cm) és lassan engedje el; a kábel rögzítődik.

A kábel munkahosszúságának csökkentéséhez:

könnyedén húzza meg és hagyja a kívánt hosszúságra feltekeredni.

Majd könnyedén ismét húzza meg a kábelt és lassan engedje el; a kábel rögzítődik.

Figyelem!

A kábelt visszacsévélés közben ne csavarja el.

A kábelfeltekeredő automatával felszerelt készülékeken ne tolja vissza kézzel a kábelt.

Ha a kábel beszorult, húzza ki egészen, és aztán hagyja feltekeredni.

• Dugja be a hálózati csatlakozódugót.

Tál és szerszámok

A szerszámok forgása következtében fellépő veszély

A készülék üzemelése közben soha ne nyúljon a tálba. Csak felhelyezett fedéllel (12) dolgozzon!

A szerszámot csak a meghajtó leállásakor cserélje - kikapcsolás után a hajtómű rövid ideig fut még, és a szerszámcsere kívánt helyzeténél áll le. A lengőkart csak a szerszám leállását követően fordítsa el.

Biztonsági okokból a készülék csak akkor üzemeltethető, ha a nem használt meghajtók (5,8) védőfedéllel vannak lezárva.

Figyelem!

A tálat csak akkor használja, ha ezzel a készülékkel dolgozik.

Keverőszár (13)

tészták keveréséhez, pl. kevert tésztákhoz.

Habverőszár (14)

tojásfehérje, tejszín és könnyű tészták felveréséhez, pl. piskótatésztához.

Dagasztószár (15)

nehéz tészta gyúrásához, és olyan hozzávalók összekeveréséhez, amelyeket nem kell aprítani (pl. mazsola, csokoládélapocska).

Műveletek a tállal

a szerszámokkal és ábra

• Nyomja meg a nyitó-nyomógombot, és a lengőkart hozza a 2-es pozícióba.

Helyezze be a tálat: - az előredöntött tálat helyezze fel, majd állítsa le,

• fordítsa ütközésig az óramutató járásával ellentétes irányban.
• A feldolgozási műveletnek megfelelő keverőszárat, habverőszárat vagy dagasztószárat bekattanásig be kell nyomni a meghajtásba.

Megjegyzés:

Dagasztószár esetén a tésztaterelőt el kell forgatni, amíg a dagasztószár be nem akad (E-4b ábra).

• A feldolgozandó hozzávalókat töltse a tálba.
• Nyomja meg a nyitó-nyomógombot, és a lengőkart hozza az 1-es pozícióba.

Helyezze fel a fedelet.

A forgókapcsolót állítsa a kívánt fokozatra.

Javaslatunk:

- Keverőszár:

először 1-es (1) fokozaton keverje össze, majd állítsa a 7-es (4) fokozatra

- Habverőszár:

7-es (4) fokozattal indítsa, majd 1-es (1) fokozatra kapcsolja vissza

- Dagasztószár:

először 1-es (1) fokozaton használja (bekeverés), azután állítsa 3-as (2) fokozatra.

A hozzávalók utántöltése

A készüléket kapcsolja ki a forgókapcsolóval. - A hozzávalókat a fedélen lévő adagolónyíláson át lehet utántölteni, vagy vegye le a fedelet. - Nyomja meg a nyitó-nyomógombot, és a lengőkart hozza a 2-es pozícióba. Töltse be a hozzávalókat.

A munka befejezése után

A készüléket kapcsolja ki a forgókapcsolóval. Húzza ki a hálózati csatlakozódugót. - Vegye le a fedelet. - Nyomja meg a nyitó-nyomógombot, és a lengőkart hozza a 2-es pozícióba. - A szerszámot vegye ki a meghajtóból. - Vegye le a tálat. - Minden alkatrészt tisztítson meg, lásd a „Tisztítás és ápolás" fejezetet.

Szeletelő

Sérülésveszély

Ne nyúljon az éles késélekhez és az aprítótárcsák éleihez. Az aprítótárcsát csak a szélén fogja meg!

A szeletelőt csakis álló meghajtásnál, kihúzott hálózati csatlakozódugónál szabad feltenni, illetve levenni.

Ne nyúljon a betöltőnyílásba.

Figyelem!

A szeletelőt csak teljesen összeszerelt állapotban használja. A szeletelőt soha ne szerelje össze az alapkészüléken. A szeletelőt csak a bemutatott üzemeltetési helyzetben szabad működtetni.

Túlterhelés elleni védelem F ábra

A készüléken, a szeletelő túlterheléséből fakadóan keletkező nagyobb károk elkerülése érdekében a szeletelő hajtottengelyén kialakításra került egy bevágás (tervezett törési hely). Túlterhelés esetén a hajtottengely ezen a helyen törik el. Új tárcsatartó és a hozzátartozó hajtottengely a vevőszolgálatnál kapható.

Forgó-vágótárcsa - vastag/vékony gyümölcs és zöldség szeleteléséhez.

Feldolgozás 5-ös (3) fokozaton.

Jelölés a forgó-vágótárcsán:

1" vastag vágási oldalhoz

3" vékony vágási oldalhoz

Figyelem!

A forgó-vágótárcsa nem alkalmas kemény sajt, kenyér, zsemle és csokoládé szeletelésére. Főtt, nem szétfővő fajtájú burgonyát csak hidegen szeleteljen.

Forgó-őrlőtárcsa - durva/finom gyümölcs, zöldség és sajt, kivéve kemény sajt (pl. parmezán) reszeléséhez.

Feldolgozás 3-as (2) vagy 4-es (3) fokozaton.

Jelölés a forgó-örlőtárcsán:

2" durva őrlési oldalhoz

A forgó-örlőtárcsa nem alkalmas dió-, mogyoróforgács készítésére. Puha sajtot csak a durva oldalával 7-es (4) fokozaton reszeljen.

Örlőtárcsa - közepes finomságú nyers burgonya, kemény sajt (pl. parmezán), hűtött csokoládé és dió reszeléséhez, illetve darálásához.

Feldolgozás 7-es (4) fokozaton.

Figyelem!

A reszelőkorong nem alkalmas puha és szeletelhető sajt reszeléséhez.

Munka a szeletelővel Ábra

• Nyomja meg a nyitó-nyomógombot, és a lengőkart hozza a 2-es pozícióba.

Helyezze be a tálat:

• az előredöntött tálat helyezze fel, majd állítsa le,
• fordítsa ütközésig az óramutató járásával ellentétes irányban.
• Nyomja meg a nyitó-nyomógombot, és a lengőkart hozza a 3-as pozícióba.

• A szeletelő meghajtása előtt vegye le a hajtómű védőfedelét (G-5a ábra). Tartsa meg a tárcsatartót az alsó végénél fogva. Közben mindkét hegynek felfelé kell mutatnia.
• Óvatosan helyezze a tárcsatartó hegyeire a kívánt vágó- vagy őrlőtárcsát (G-6a ábra). A forgótárcsánál ügyeljen rá, hogy a kívánt oldal legyen felfelé.
• Fogja meg a tárcsatartót a felső végénél fogva, és helyezze a házba (G-6b ábra).
• Tegye fel a fedelet (ügyeljen a jelölésre) és az óramutató járásával ellentétes irányban forgassa el ütközésig.
• Helyezze a szeletelőt a 8. ábrán látható módon a hajtásra, és forgassa az óramutató járásával megegyező irányba ütközésig.
• A forgókapcsolót állítsa az ajánlott fokozatra.
• Adagolja a feldolgozandó élelmiszert a betöltőnyílásba és a tömőeszközzel tolja be.

Figyelem!

Kerülje el a szeletelni kívánt élelmiszerek feltorlódását a kiömlőnyílásnál.

Hasznos tanács: Egyenletes vágáshoz a vékony vágni valót kötegenként dolgozza fel.

Megjegyzés: Ha a feldolgozandó élelmiszer megakad a szeletelőben, kapcsolja ki a konyhai gépet, a hálózati csatlakozót húzza ki, várja meg, míg a hajtómű megáll, vegye le a szeletelő fedelét és ürítse ki a betöltőnyílást.

A munka befejezése után

• A készüléket kapcsolja ki a forgókapcsolóval.
• Forgassa a szeletelőt az óramutató járásával ellentétes irányba és vegye le.
• A fedelet forgassa az óramutató járásával ellentétes irányba és vegye le.
• Vegye le a tárcsatartót a tárcsával együtt. Ehhez alulról nyomja meg az ujjával a meghajtótengelyt (H ábra).

Tisztítsa meg az alkatrészeket.

Turmixfeltét

Sérülésveszély az éles kés/forgó hajtómű miatt!

Soha ne nyúljon a felhelyezett turmixfeltétbe! A turmixgépet csak a meghajtómű álló helyzetében tegye fel/vegye le! A turmixgépet csak összerakott állapotban és felhelyezett fedéllel szabad üzemeltetni.

Forrázásveszély!

Ha forró anyagot kever, akkor a fedélben lévő töltőnyíláson keresztül gőz távozik. Maximum 0,5 liter forró vagy habzó folyadékot szabad betölteni.

Figyelem!

A turmixgép megsérülhet. Ne dolgozzon mélyhűtött hozzávalókkal (kivéve jégkocka). Ne járassa a turmixgépet üresen.

Munka a turmixgéppel (ábra)

• Nyomja meg a nyitó-nyomógombot, és a lengőkart hozza a 4-es pozícióba. A turmixmeghajtó védőfedelét vegye le. Helyezze fel a turmixpoharat (a markolaton lévő jelölés a készüléken lévő jelölésen legyen), és az óramutató járásával ellenkező irányban fordítsa el ütközésig. Töltse be a hozzávalókat. Maximális folyékony mennyiség = 1,25 liter; maximális habos vagy forró folyadékmennyiség = 0,5 liter; az optimális feldolgozandó mennyiség, szilárd = 50-100 gramm.
• Tegye fel a fedelet, és fordítsa el a turmixfeltét fogójába ütközésig az óramutató járásával ellenkező irányba. A fedélnek be kell reteszelnie.
• A forgókapcsolót állítsa a kívánt fokozatra.

A hozzávalók utántöltése (8. ábra)

• A készüléket kapcsolja ki a forgókapcsolóval. Vegye le a fedelet, és töltse be a hozzávalókat vagy
• vegye ki a tölcsért, és a szilárd hozzávalókat egymás után az utántöltő nyíláson keresztül töltse be, vagy a folyékony hozzávalókat töltse be a tölcséren keresztül.

A munka befejezése után

A készüléket kapcsolja ki a forgókapcsolóval. A turmixgépet az óramutató járásával megegyező irányban fordítsa el és vegye le.

Hasznos tanács: Legjobb, ha a keverőt közvetlenül a használat után megtisztítja.

Tisztítás és ápolás

Figyelem!

Ne használjon súrolószert a készülék tisztításához. A készülék felülete megkarcolódhat.

Az alapgép tisztítása

Áramütés veszélye!

Soha ne merítse az alapgépet vízbe, és soha ne tartsa folyó víz alá. Gőzüzemű tisztítót ne használjon.

Húzza ki a hálózati csatlakozódugót. - Az alapkészüléket és a meghajtó védőfedelét nedves törlővel tisztítsa meg. Szükség esetén használjon egy kevés mosogatószert. - A készüléket ezután törölje szárazra.

A tál és a szerszámok tisztítása

A tál és a szerszámok mosogatógépben tisztíthatók.

A műanyag tartozékokat a mosogatógépben ne szorítsa be, mert a mosogatás folyamán ezeknél maradandó alakváltozás is lehetséges!

Szeletelő tisztítása

A szeletelő minden alkatrésze tisztítható mosogatógépben.

Hasznos tanács: A pl. sárgarépa feldolgozása után visszamaradó pirosas elszíneződés eltávolításához öntsön egy kis étolajat egy törlőruhára, és azzal dörzsölje át a szeletelőt (az aprítórácsokat). Ezután mossa el a szeletelőt.

A turmixfeltét tisztítása

Sérülésveszély az éles kés miatt!

A keverőkést ne fogja meg puszta kézzel.

A turmixpohár, a fedél és a tölcsér mosogatógépben mosható.

Hasznos tanács: Folyadékok feldolgozását követően gyakran elegendő a mixert úgy megtisztítani, hogy azt levenné a készülékről. Ehhez öntsön egy kevés mosogatószeres vizet a felső turmixfeltétbe. Néhány másodpercre kapcsolja be a turmixgépet (M fokozat). A mosogatóvizet öntse ki, és öblítse ki tiszta vízzel a turmixgépet.

Fontos tudnivaló

Szükség esetén tisztítsa meg a tartozéktáskát. Vegye figyelembe a táskában lévő ápolási útmutatást.

Tárolás

Sérülésveszély!

Ha nem használja a készüléket, húzza ki a hálózati csatlakozót.

K ábra

• A szerszámokat és az aprítórácsákat a tartozéktáskában tárolja. A tartozéktáskát a tálban tárolja. A tárolást az eredeti csomagolásban lásd az ábrán.

Segítség üzemzavar esetén

Sérülésveszély!

Az üzemzavar megszüntetése előtt húzza ki a csatlakozódugót.

Fontos útmutatás a MUM54/, MUM55/, MUM56/ készülékekhez

Ha a készülék kezelésében hiba történik, ha kiold az elektronikus biztosíték, illetve a készülék meghibásodása esetén villog a működésjelző.

A lengőkar reteszelésének minden munkapozícióban be kell kattannia a helyére. A felmerülő problémát először az alábbi útmutatások segítségével próbálja meg elhárítani.

Hibajelenség

A készülék nem indul el.

A hiba elhárítása

Ellenőrizze az áramellátást. Ellenőrizze a hálózati csatlakozódugót. Ellenőrizze a lengőkart. Megfelelő pozícióban van? A helyére kattant? A turmixfeltétet ill. a tálat fordítsa el ütközésig. - Tegye fel a turmixfeltét fedelét, és csavarja rá ütközésig. - A meghajtómű védőfedeleit a nem használt meghajtókra tegye fel. - Az újrabekapcsolás elleni védelem aktív. A készüléket állítsa 0/off állásba, és azután kapcsolja vissza a kívánt fokozatra.

Hibajelenség

A készülék használat közben kikapcsol. A túlterhelés elleni védelem mostantól aktív. Túl sok élelmiszert dolgozott fel egyidejűleg.

A hiba elhárítása

• Kapcsolja ki a készüléket.
• Csökkentse a feldolgozási mennyiséget. Ne lépje túl a megengedett maximális mennyiségeket (lásd „Felhasználási példák“)!

Hibajelenség

Járó hajtás mellett véletlenül megnyomta a kireteszelő gombot.

A lengőkar felfelé mozog. A hajtás lekapcsol, de nem a szerszámcseréhez megfelelő helyzetben áll meg.

A hiba elhárítása

A forgókapcsolót állítsa 0/off állásba. - Mozgassa a lengőkart 1-es helyzetbe. - Kapcsolja be a készüléket (1-es fokozat). - Kapcsolja ki újra a készüléket. A szerszám a szerszámcseréhez megfelelő helyzetben áll meg.

Hibajelenség

A turmixgép nem kezd el működni vagy használat közben leáll, a meghajtómű „zúg”. A kés blokkolva van.

A hiba elhárítása

• Kapcsolja ki a készüléket és húzza ki a csatlakozódugót.
• Vegye le a turmixfeltétet és távolítsa el az akadályt. A turmixfeltétet ismét helyezze vissza.
• Kapcsolja be a készüléket.

Fontos tudnivaló

Ha az üzemzavar nem szüntethető meg, kérjük forduljon az ügyfélszolgálathoz.

Alkalmazási példák

Tejszínhab

100 g–600 g

• A tejszínt 1 1/2–4 percig 7-es (4) fokozaton (a tejszín mennyiségétől és tulajdonságától függően) a habverőszárral verje fel.

Tojásfehérje-hab

1–8 tojásfehérje

A tojásfehérjét 4–6 percig 7-es (4) fokozaton verje fel a habverőszárral.

Piskótatészta

Alaprecept

2 tojás

1 csomag vaníliás cukor

70 g liszt

70 g étkezési keményítő

esetleg sütőpor

• A hozzávalókat (a liszt és az étkezési keményítő kivételével) a habverőszárral kb. 4–6 percig 7-es (4) fokozaton verje habosra.
• Állítsa a forgókapcsolót az 1-es (1) fokozatra, és az átsztált lisztet és étkezési keményítőt kb. 1/2-1 perc alatt kanalanként adagolja hozzá. Maximális mennyiség: 2 x alaprecept.

Kevert tészta

Alaprecept

3-4 tojás

200-250 g cukor

1 csipet só

1 csomag vaníliás cukor, vagy 1/2 citrom héja

200-250 g vaj vagy margarin

(szobahőmérsékletű)

500 g liszt

1 csomag sütőpor

125 ml tej

• A keverőszárral az összes hozzávalót keverje kb. 1/2 percig az 1-es (1) fokozaton, azután kb. 3-4 percig a 7-es (4) fokozaton.

Maximális mennyiség: 1,5 x alaprecept

Omlós tészta

Alaprecept

125 g vaj

(szobahőmérsékletű)

100-125 g cukor

1 db tojás

1 csipet só

kevés citromhéj vagy vaníliás cukor

250 g liszt

esetleg sütőpor

• A keverőszárral az összes hozzávalót keverje kb. 1/2 percig az 1-es (1) fokozaton, azután kb. 2-3 percig a 6-os (3) fokozaton.

500 g-nál nagyobb lisztmennyiség esetén:

• A dagasztószárral az összes hozzávalót keverje kb. 1/2 percig az 1-es (1) fokozaton, azután kb. 3-4 percig a 3-as (2) fokozaton.

Maximális mennyiség: 2 x alaprecept

Kelt tészta

Alaprecept

500 g liszt

1 db tojás

80 g zsír (szobahőmérsékletű)

80 g cukor

200-250 ml langyos tej

25 g friss élesztő vagy 1 csomag száraz élesztő

½ citrom héja

1 csipet só

A dagasztószárral keverje az összes hozzávalót kb. 1/2 percig az 1-es fokozaton, azután kb. 3-6 percig a 3-as (2) fokozaton.

Maximális mennyiség: 1,5 x alaprecept

Metélt tészta

Alaprecept

300 g liszt

3 tojás

igény szerint 1-2 evőkanál (10-20 g) hideg víz

• Az összetevőket kb. 3-5 percig 3-as (2) fokozaton gyúrja össze.

Maximális mennyiség: 1,5 x alaprecept

Kenyértészta

Alaprecept

750 g liszt

2 csomag száraz élesztő

2 teáskanál só

450-500 ml meleg víz

A dagasztószárral keverje az összes hozzávalót kb. ½ percig az 1-es fokozaton, azután kb. 4-5 percig a 3-as (2) fokozaton.

Majonéz

2 tojás

2 teáskanál mustár

1/4 l olaj

2 evőkanál citromlé vagy ecet

1 csipet só

1 csipet cukor

A hozzávalók azonos hőmérsékletűek legyenek.

• A hozzávalókat (az olaj kivételével) néhány másodpercig 3-as (2) vagy 4-es (3) fokozaton dolgozza fel a turmixgépben.

A turmixgépet kapcsolja a 7-es (4) fokozatra, és az olajat a tölcséren keresztül lassan adja hozzá, és addig keverje tovább, amíg a majonéz jól összeverődik.

A majonézt rögtön használja fel, ne tárolja.

Mézes krém (kenyérre)

30 g vaj (a hűtőből 7 °C)

190 g méz (a hűtőből 7 °C)

A vajat kis darabokra vágva tegye a turmixfeltétbe.

• Adja hozzá a mézet, és keverje 7-es (4) fokozaton 15 másodpercig.

Különleges tartozék

	MUZ5ZP1 Citrusgyūmólcs-prés	Narancs, citrom és grapefruit préseléséhez.
	MUZ5CC1 Aprító	Gyūmólcsök és zöldségek azonos méretű kockára vágásához
	MUZ5FW1 Húsdaráló	Friss hús aprításához tatár beefsteakhez vagy fasírthoz.
	MUZ45LS1 Lyuktárcsa-készlet finom (3 mm), durva (6 mm)	MUZ5FW1 húsdarálóhoz. Finom a pástétomokhoz és szendvicskrémekhez, durva a sümlt kolbászhoz és szalonnához.
	MUZ45LS1 Kinyomós sümteményelőtét	MUZ5FW1 húsdarálóhoz. Fémsablonokkal 4 különböző sümteményformához
	MUZ45RV1 Reszelő előtét	MUZ5FW1 húsdarálóhoz. Dió, mandula, csokoláde forgácsolásához és szárított zsemle reszeléséhez.
	MUZ45FV1 Gyümólcsprés-előtét	MUZ5FW1 húsdarálóhoz. Bogyós gyümólcsök, kivéve málna, paradipsom és csipkebogóyó préseléséhez. Egyidejúleg pl. a ribizlit a készülék automatikus kimagozza, szárát altávolítja.
	MUZ45PS1 Hasábburgonya- szeletelő tárcsa	MUZ5DS1 szeletelőhöz. Nyers burgonya hasábburgonyává történő aprításához.
	MUZ45AG1 Ázsiai zöld ségszeletelő tárcsa	MUZ5DS1 szeletelőhöz. A gyümólcsöt és zöld séget vékony csíkokra vágja az ázsiai zöld séges ételekhez.
	MUZ45RS1 Reszelőkorong, durva	MUZ5DS1 szeletelőhöz. Nyers burgonya reszeléséhez pl. reszelt sūtemenyhez vagy gombóchoz.
	MUZ45KP1 Krumplíngos- tárcsa	MUZ5DS1 szeletelőhöz. Burgonya krumpilángoshoz való reszeléséhez, valamint gyümólcsök és zöld ségek szeleteléséhez.
	MUZ5ER2 Nemesacél keverőtál	A tálban maximum 750 g lisztet plusz a hozzávalókat lehet feldolgozni.
	MUZ5KR1 Müanyag- keverőtál	A tálban maximum 750 g lisztet plusz a hozzávalókat lehet feldolgozni.
	MUZ5MX1 Keverő felsőrész műanyag	Italok tumixolásához, gyümólcsök és zöld ségek pürésítéséhez, majonéz keszítéséhez, gyümólcs és dió aprításához, jegkocka aprításához.
	MUZ5MM1 Multifunkciós mixer	Füszerek, zöld ségek, Alma és hús aprításához, répa, retek és sajt reszeléséhez, dió- és csokoládéforgács készítéséhez.

Ha egy tartozékrész nem alaptartozék, a kereskedésekben vagy az ügyfélszolgálatnál beszerezhető.

Ártalmatlanítás

Ez a készülék az elektromos és elektronikus készülékek vonatkozó 2012/19/EU sz. európai irányelvnek (waste electrical and electronic equipment - WEEE) megfelelő jelöléssel van ellátva.

Az irányelv keretet szab a használt készülékek Európa-szerte érvényes visszavételének és újrahasznosításának.

Az aktuális ártalmatlanítási útmutatókról kérjük, tájékozódjon szakkereskedőjénél vagy a helyi önkormányzatnál.

Garancialis feltetelek

A garancialis felteteleket a 117/1991 (IX. 10) szamú kormányrendelet szabályozza. 72 orán belüli meghibásodás esetén a készüléket a kereskedelem kicseréli.

Ezután vevőszolgálatunk gondoskodik az előírt 15 napon belüli, kölcsönkészülék biztosítása esetén 30 napon belüli javításról. A garanciális szolgáltatásokat a vásárlásnál kapott, szabályosan kitöltött garanciajeggyel lehet igénybe venni, amely a garanciális feltételeket is részletesen ismerteti. Minőségtanúsítás: A 2/1984. (III. 10.) BkM-IpM számú rendelete alapján, mint forgalmazó tanúsítjuk, hogy a készülék a vásárlási tájékoztatóban közölt adatoknak megfelel.

Köszönjük, hogy megvásárolta készülékünket. Ön kiváló minőségű terméket választott. Termékeinkkel kapcsolatos további információkat megtalál weboldalunkon.

Tartalom

Az Ön biztonsága érdekében 198 Rövid áttekintés 201 Kezelés 202 Tisztítás és karbantartás 206 Tárolás 207 Hibaelhárítás 207 Tartozékok 208 Speciális tartozékok 209 Műszaki adatok 211 Garancia feltételek 211

Az Ön biztonsága érdekében

Figyelmesen olvassa el ezt az útmutatót a készülék használata előtt, hogy megismerkedjen a biztonsági és kezelési utasításokkal.

Nem megfelelő használat vagy a készülék helytelen használata esetén a gyártó nem vállal felelősséget az okozott károkért.

A készülék háztartási használatra készült, és nem rendeltetésszerű használata ipari vagy kereskedelmi környezetben nem megengedett. A háztartási használat magában foglalja például a konyhákban, irodákban, mezőgazdasági és egyéb ipari létesítményekben, valamint panziókban, kis hotelekben és hasonló létesítményekben való használatot.

BSH Háztartási Készülék

Kereskedelmi Kft.

Háztartási gépek márkaszervize

Királyhágó tér 8-9

1126 Budapest

Hibabejelentés

Tel.: 014895

Fax: [phone]

mailto:[e-mail]

Alkatrészrendelés

Tel.: [phone]

Fax: [phone]

mailto:[e-mail]
