HASZNÁLATI ÚTMUTATÓ SBCHC8372 PHILIPS

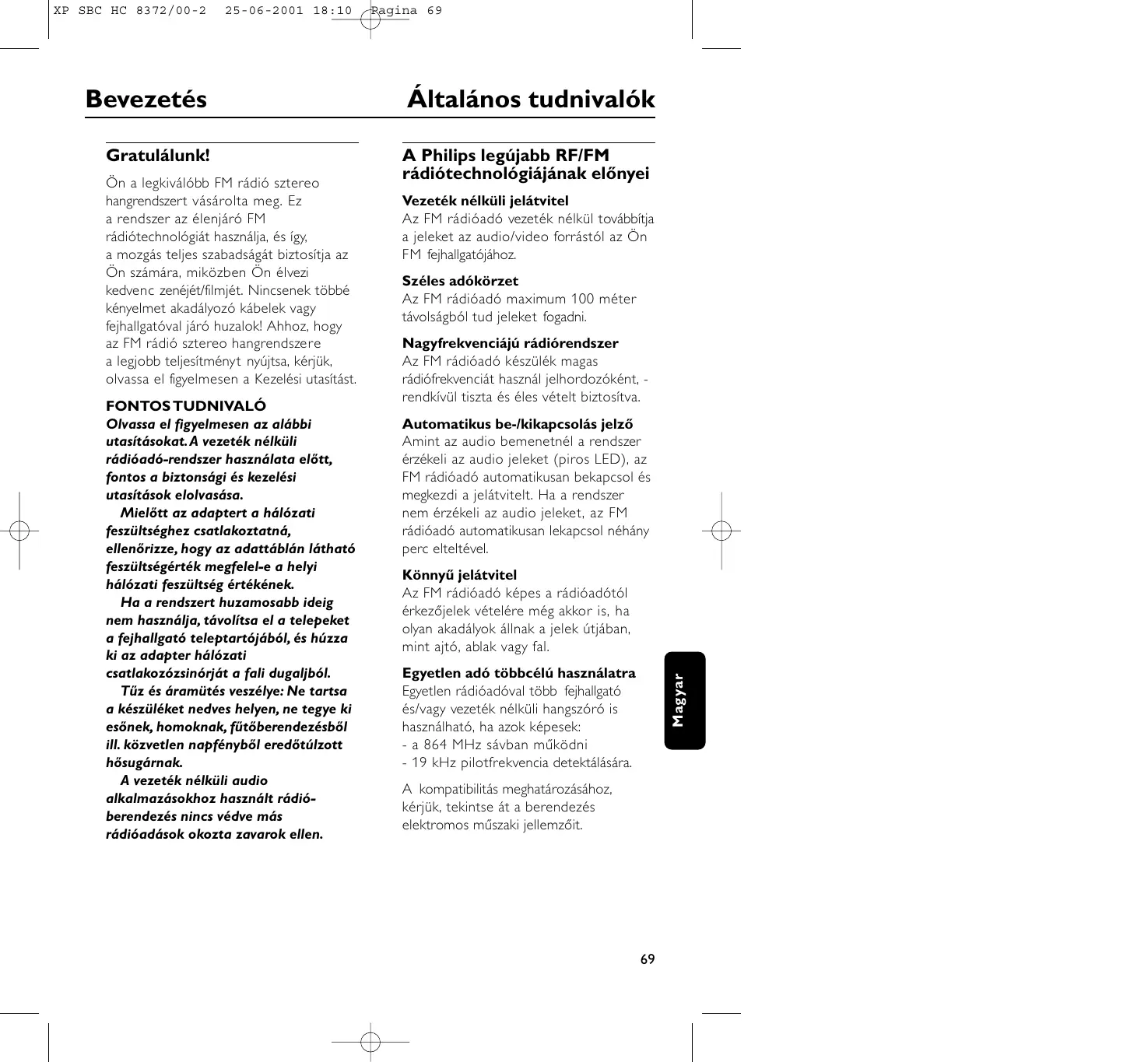

25-06-2001 18:10 Pagina 69 Bevezetés Általános tudnivalók Gratulálunk! A Philips legújabb RF/FM rádiótechnológiájának előnyei FONTOS TUDNIVALÓ Olvassa el figyelmesen az alábbi utasításokat.A vezeték nélküli rádióadó-rendszer használata előtt, fontos a biztonsági és kezelési utasítások elolvasása. Mielőtt az adaptert a hálózati feszültséghez csatlakoztatná, ellenőrizze, hogy az adattáblán látható feszültségérték megfelel-e a helyi hálózati feszültség értékének. Ha a rendszert huzamosabb ideig nem használja, távolítsa el a telepeket a fejhallgató teleptartójából, és húzza ki az adapter hálózati csatlakozózsinórját a fali dugaljból. Tűz és áramütés veszélye: Ne tartsa a készüléket nedves helyen, ne tegye ki esőnek, homoknak, fűtőberendezésből ill. közvetlen napfényből eredőtúlzott hősugárnak. A vezeték nélküli audio alkalmazásokhoz használt rádióberendezés nincs védve más rádióadások okozta zavarok ellen. Vezeték nélküli jelátvitel Az FM rádióadó vezeték nélkül továbbítja a jeleket az audio/video forrástól az Ön FM fejhallgatójához. Széles adókörzet Az FM rádióadó maximum 100 méter távolságból tud jeleket fogadni. Nagyfrekvenciájú rádiórendszer Az FM rádióadó készülék magas rádiófrekvenciát használ jelhordozóként, rendkívül tiszta és éles vételt biztosítva. Automatikus be-/kikapcsolás jelző Amint az audio bemenetnél a rendszer érzékeli az audio jeleket (piros LED), az FM rádióadó automatikusan bekapcsol és megkezdi a jelátvitelt. Ha a rendszer nem érzékeli az audio jeleket, az FM rádióadó automatikusan lekapcsol néhány perc elteltével. Könnyű jelátvitel Az FM rádióadó képes a rádióadótól érkezőjelek vételére még akkor is, ha olyan akadályok állnak a jelek útjában, mint ajtó, ablak vagy fal. Egyetlen adó többcélú használatra Egyetlen rádióadóval több fejhallgató és/vagy vezeték nélküli hangszóró is használható, ha azok képesek: - a 864 MHz sávban működni - 19 kHz pilotfrekvencia detektálására. Magyar Ön a legkiválóbb FM rádió sztereo hangrendszert vásárolta meg. Ez a rendszer az élenjáró FM rádiótechnológiát használja, és így, a mozgás teljes szabadságát biztosítja az Ön számára, miközben Ön élvezi kedvenc zenéjét/filmjét. Nincsenek többé kényelmet akadályozó kábelek vagy fejhallgatóval járó huzalok! Ahhoz, hogy az FM rádió sztereo hangrendszere a legjobb teljesítményt nyújtsa, kérjük, olvassa el figyelmesen a Kezelési utasítást. A kompatibilitás meghatározásához, kérjük, tekintse át a berendezés elektromos műszaki jellemzőit.

25-06-2001 18:10 Kezelőgombok Pagina 70 Üzembe helyezés Alaptartozékok Rádióadó tápellátása Ez az FM rádióadó-rendszer az alábbi tartozékokkal rendelkezik: FONTOS TUDNIVALÓ Csak Philips SBC CS030/00 12 Volt/ 200 mA AC/DC adaptert használjon. 1 x SBC HC8372 FM rádióadó 1 x SBC CS030/00 12 Volt/200 mA AC/DC adapter 1 x 3,5 mm-e és 6,3 mm-es variálható sztereo adapter dugasz (15 cm) 1 x 3,5 mm-e és 6,3 mm-es variálható sztereo adapter dugasz 1 x antennahuzal-vezetõ Kezelőgombok Rádióadó (1-es ábra) 1 Teljesítményjelző – kigyullad, amiko r a rendszer audio jeleket észlel az audio bemenetnél. 2 DC feszültség – csatlakoztassa a rádióadót a 12 Volt/200 mA AC/DC adapterhez 1 Ügyeljen arra, hogy az adapter névleges feszültsége megfeleljen a helyi hálózati feszültség értékének. 2 Csatlakoztassa az AC/DC adapter DC konnektorát a rádióadó hátulján lévő 12 Volt DC bemenethez. 3 Csatlakoztassa a 12 Volt/200 mA AC/DC adaptert a hálózati tápfeszültséghez. – Mindig válassza le az AC/DC adaptert, ha a rádióadót huzamosabb ideig nem használja. 4 Helyezze az antennát a rádióadó tetején lévőfuratba. Ügyeljen arra, hogy az antennahuzal-vezetőmegfelelõen vezesse a furatból kiálló antennahuzalt. – Az antennahuzal-vezetőhelyes beillesztése javítja az adókörzetet. 3 3,5 mm-es sztereo rádióadó audio bemenet – az audio kábel az FM rádióadó és egy audio forrás csatlakoztatására szolgál. Magyar 4 Csatornakapcsoló – legjobb vételhez válassza a 2 csatorna egyikét. Első opcióként az 1-es csatorna választását javasoljuk. 5 Kapcsolópanel Környezetvédelmi szempontok A gyártóvállalat mellõz minden felesleges csomagolóanyagot. A vállalat mindent megtesz annak érdekében, hogy a csomagoláshoz használt anyagok könnyûszerrel két egynemû anyagot tartalmazó csoportra lehessen válogatni: karton(doboz) és polietilén. Az Ön készüléke újra felhasználható anyagokat tartalmaz, amennyiben azt egy arra specializált vállalat szedi szét. Fontos a csomagolóanyagok, kimerült telepek és régi készülékek megsemmisítését illetõ helyi szabályok betartása.

25-06-2001 18:10 Üzembe helyezés Audio csatlakozások 1 opció (2-es ábra) Az FM rádióadónak egy audio forrás fejhallgató kimenetéhez történőcsatlakoztatása 1 Csatlakoztassa a sztereo audio kábel 3,5 mm sztereo dugaszát egy audio forrás (pl. TV, Hi-Fi vagy PC) fejhallgató kimenetéhez. – Abban az esetben, ha az audio forrása egy 6,3 mm fejhallgató kimenettel rendelkezik, használja a mellékelt 3,5 mm-es és 6,3 mm-es sztereo adapter Jack-dugaszt. 2 Kapcsolja be az audio hangforrást és lassan növelje az audio forrás hengerejét. Az audio jelek vétele esetén, a rádióadó teljesítményjelzőpiros LED-je világít. 3 Legjobb vételhez válassza a 2 csatorna egyikét. Első opcióként az 1-es csatorna választását javasoljuk. 2 opció (3-es ábra) FM rádióadó csatlakoztatása egy audio forrás (pl. REC OUT, LINE OUT) sorkimenetéhez 1 Csatlakoztassa a sztereo audio kábel (15 cm) 3,5 mm sztereo dugaszát az FM rádióadó 3,5 mm fejhallgató bemenetéhez. Pagina 71 Audio csatlakozások 2 Csatlakoztassa a csatlakozókábel (20 cm) két RCA dugaszát egy audio forrás (pl. TV, Hi-Fi vagy PC) sorkimenetéhez (REC OUT vagy LINE OUT): – Ügyeljen arra, hogy a piros RCA dugasz (jobb csatorna) az audio forrás jobb csatornájához (piros) legyen csatlakoztatva. – Ügyeljen arra, hogy a fehér RCA dugasz (bal csatorna) az audio forrás bal csatornájához (fehér) legyen csatlakoztatva. 3 Kapcsolja be az audio hangforrást. Az audio jelek vétele esetén, a rádióadó teljesítményjelzőpiros LED-je világít. 4 Abban az esetben, ha az audio forrás sorkimenete állítható kimeneti szinttel rendelkezik, állítsa be az audio forrás sorkimenetének szintjét a még elfogadható legmagasabb torzításmentes szintre. 5 Legjobb vételhez válassza a 2 csatorna egyikét. Első opcióként az 1-es csatorna választását javasoljuk. Alapvetőlépések Amikor az FM rádióadót egy audio forrás fejhallgató kimenetéhez csatlakoztatja; 1 Kapcsolja be az audio hangforrást, és lassan növelje az audio forrás hangerőszintjét. Az audio jelek vétele esetén, a rádióadó teljesítményjelzőpiros LED-je világít. Hallással kapcsolatos óva intés! Az állandó jellegě magas hangerő végleges károsodást okozhat hallásában.

25-06-2001 18:10 Pagina 72 Hibakeresés Hiba felmerülése esetén, mielőtt a készüléket szervizbe vinné, először ellenőrizze az alábbi pontokban leírtakat. Amennyiben az alábbi javaslatok alapján nem tudja orvosolni a hibát, forduljon a kereskedőhöz vagy a szervizközponthoz. FIGYELMEZTETÉS: Semmi körülmények közt ne próbálja maga javítani a készüléket, mivel ezzel érvényteleníti a garanciát. Magyar

Probléma Teendő Nincs hang – Ellenőrizze, hogy az AC/DC adapter csatlakozójának dugasza teljes mértékben be van-e nyomva az AC fali csatlakozóaljzatba és hogy a DC csatlakozódugasz megfelelően illeszkedik-e a rádióadó hátsó lapján elhelyezkedő 12 Voltos DC bemenetbe. – Ellenőrizze, hogy az audio forrás fel van-e kapcsolva és audio csatornára van-e hangolva. – Hangerőszint nincs beállítva. Állítsa magasabbra az audio forrás/ rádióadó hangerőszintjét. – Változtasson a rádióadó hangolófrekvenciáján. A legjobb vételhez válassza a 2 csatorna egyikét. Elsõ opcióként az 1-es csatorna választását javasoljuk. Torz hang – A rádióadótól való távolság túl nagy. Menjen közelebb a rádióadóhoz. – Fluoreszkáló lámpák/egyéb radióforrások okozta interferencia. Helyezze a rádióadót vagy a fejhallgatót máshova/válasszon másik csatornát a rádióadón. Karbantartás – Ne hagyja a rádióadót hőforrás közelében. Ne tegye ki közvetlen napfénynek, pornak túlzott nedvességnek, esőnek vagy bármiféle mechanikai rázkódásnak. – A rádióadó tisztításához ne használjon alkoholt, hígítót vagy petróleum alapú anyagokat. A készülék külsőburkolatának tisztításához használjon enyhén nedves mosóbőrt. – Ne használjon alkoholt tartalmazó ill. koptató jellegű tisztítószert, oldószert, ammóniát, mivel ezek az anyagok károsak lehetnek a burkolat felületére.

25-06-2001 18:10 Pagina 73 Műszaki jellemzők Előírások Rendszer: Rádiófrekvenciás (RF) Vivőfrekvencia: (Rádióadó HC8372 ) 1-es csatorna: 863.5 MHz 2-es csatorna: 864.5 MHz Moduláció: Frekvenciamoduláció (FM) Kisugárzott kimenő-teljesítmény: <10m Watt Tényleges adókörzet: Max.100 méter, körsugárzó (360°) Bemeneti szint: 500 mVrms (1 kHz színuszhullám) Tápellátás – adó: 12Volt / 200 mA DC, középen pozitív pólussal Torzítás: < 1.0% THD Csatornaelválasztás: > 30 dB Magyar Európai országokra vonatkozó előírások Ezt a terméket az európai R&TTE Directive 999/5/EC követelményeinek megfelelõen tervezték, tesztelték és gyártották. Ezen követelményeknek megfelelően, a termék az R&TTE Directive 1999/5/EC által meghatározott országokban használható: R&TTE Directive 1999/5/EC

CH ✔ Ez a termék megfelel az ETS 300 445 direktíva Class 3 követelményeinek.
