KÄYTTÖOHJE SBCHC8372 PHILIPS

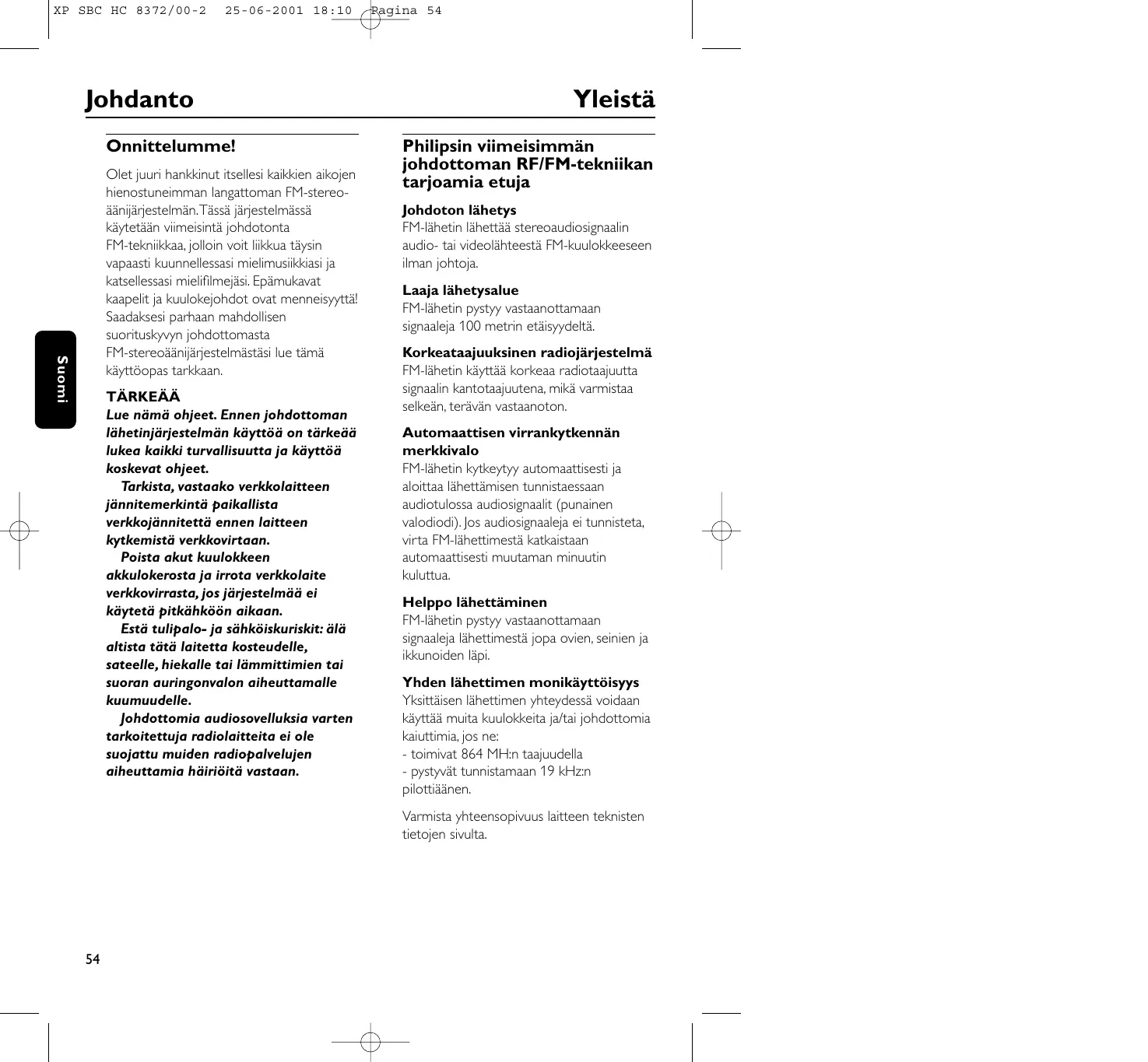

25-06-2001 18:10 Johdanto Onnittelumme! Suomi Olet juuri hankkinut itsellesi kaikkien aikojen hienostuneimman langattoman FM-stereoäänijärjestelmän.Tässä järjestelmässä käytetään viimeisintä johdotonta FM-tekniikkaa, jolloin voit liikkua täysin vapaasti kuunnellessasi mielimusiikkiasi ja katsellessasi mielifilmejäsi. Epämukavat kaapelit ja kuulokejohdot ovat menneisyyttä! Saadaksesi parhaan mahdollisen suorituskyvyn johdottomasta FM-stereoäänijärjestelmästäsi lue tämä käyttöopas tarkkaan. TÄRKEÄÄ Lue nämä ohjeet. Ennen johdottoman lähetinjärjestelmän käyttöä on tärkeää lukea kaikki turvallisuutta ja käyttöä koskevat ohjeet. Tarkista, vastaako verkkolaitteen jännitemerkintä paikallista verkkojännitettä ennen laitteen kytkemistä verkkovirtaan. Poista akut kuulokkeen akkulokerosta ja irrota verkkolaite verkkovirrasta, jos järjestelmää ei käytetä pitkähköön aikaan. Estä tulipalo- ja sähköiskuriskit: älä altista tätä laitetta kosteudelle, sateelle, hiekalle tai lämmittimien tai suoran auringonvalon aiheuttamalle kuumuudelle. Johdottomia audiosovelluksia varten tarkoitettuja radiolaitteita ei ole suojattu muiden radiopalvelujen aiheuttamia häiriöitä vastaan. Pagina 54 Yleistä Philipsin viimeisimmän johdottoman RF/FM-tekniikan tarjoamia etuja Johdoton lähetys FM-lähetin lähettää stereoaudiosignaalin audio- tai videolähteestä FM-kuulokkeeseen ilman johtoja. Laaja lähetysalue FM-lähetin pystyy vastaanottamaan signaaleja 100 metrin etäisyydeltä. Korkeataajuuksinen radiojärjestelmä FM-lähetin käyttää korkeaa radiotaajuutta signaalin kantotaajuutena, mikä varmistaa selkeän, terävän vastaanoton. Automaattisen virrankytkennän merkkivalo FM-lähetin kytkeytyy automaattisesti ja aloittaa lähettämisen tunnistaessaan audiotulossa audiosignaalit (punainen valodiodi). Jos audiosignaaleja ei tunnisteta, virta FM-lähettimestä katkaistaan automaattisesti muutaman minuutin kuluttua. Helppo lähettäminen FM-lähetin pystyy vastaanottamaan signaaleja lähettimestä jopa ovien, seinien ja ikkunoiden läpi. Yhden lähettimen monikäyttöisyys Yksittäisen lähettimen yhteydessä voidaan käyttää muita kuulokkeita ja/tai johdottomia kaiuttimia, jos ne: - toimivat 864 MH:n taajuudella - pystyvät tunnistamaan 19 kHz:n pilottiäänen. Varmista yhteensopivuus laitteen teknisten tietojen sivulta.

25-06-2001 18:10 Säätimet Pagina 55 Asennus Varusteet Lähettimen virtalähde Tämä FM-kuulokejärjestelmä koostuu seuraavista osista: TÄRKEÄÄ Käytä vain Philipsin SBC CS030/00 12 voltin/200 mA AC/DC -verkkolaitetta. 1 x SBC HC8372 FM-lähetin 1 x SBC CS030/00 12 voltin/200 mA AC/DC -verkkolaite 1 x 3,5 mm:n stereopistoke 2x RCAaudiojohtoon (15 cm) 1 x 3,5 mm:n pistoke 6,3 mm:n stereosovitinpistokkeeseen 1 x antenniputki Säätimet Lähetin (kuvaa 1) 1 Virran merkkivalo – syttyy laitteen tunnistettaessa audiosignaalit audiotulossa. 1 Varmista, että verkkolaitteen nimellisjännite vastaa pistorasian jännitettä. 2 Liitä AC/DC-verkkolaitteen DC-liitin lähettimen 12 voltin DC-tuloliitäntään. 3 Liitä 12 voltin/200 mA AC/DC –verkkolaite pistorasiaan. – Muista aina irrottaa AC/DC-verkkolaite, jos lähetintä ei käytetä pitkähköön aikaan. 4 Asenna antenniputki lähettimen yläosassa olevaan reikään.Varmista, että tästä reiästä riippuva johto menee antenniputkeen. – Antenniputken asentaminen oikein parantaa lähetysaluetta. 2 DC-liitäntä – liitä 12 voltin/200 mA AC/DC -verkkolaitteeseen 3 3,5 mm:n stereolähetin audiotulo – audiokaapeli liittää FM-lähettimesi audiolähteeseen. 4 Kanavakytkin – valitse yksi 2 kanavasta parhaan mahdollisen vastaanoton saamiseksi. Neuvomme valitsemaan kanavan 1 ensimmäiseksi vaihtoehdoksi. 5 Ohjauspaneeli Ympäristöä koskevia tietoja Kaikki tarpeeton pakkausmateriaali on jätetty pois. Pyrkimyksenämme on ollut tehdä pakkauksen erottelu kahdeksi materiaaliksi - pahviksi ja polyeteeniksi – mahdollismman helpoksi. Laite sisältää materiaaleja, jotka voidaan kierrättää, jos tehtävä annetaan kierrätykseen erikoistuneen yhtiön suoritettavaksi. Noudata paikallisia pakkausmateriaalien, tyhjentyneiden paristojen ja käytöstä poistettujen laitteiden hävitystä koskevia säännöksiä.

25-06-2001 18:10 Asennus Audioliitännät Vaihtoehto 1 (kuvaa 2) Suomi FM-lähettimen liittäminen audiolähteen kuulokeliitäntään 1 Liitä stereoaudiojohdon 3,5 mm:n stereopistoke audiolähteen, esim.TV, HiFi tai PC, kuulokeliitäntään. – Jos audiolähteessä on 6,3 mm:n kuulokeliitäntä, käytä mukana toimitettua 3,5 mm – 6,3 mm:n stereosovitinpistoketta. 2 Kytke audiolähde ja lisää audiolähteen äänenvoimakkuutta vähitellen. Lähettimen punainen virran merkkivalo syttyy audiosignaalia vastaanotettaessa. 3 Valitse yksi 2 kanavasta parhaan mahdollisen vastaanoton saamiseksi. Neuvomme valitsemaan kanavan 1 ensimmäiseksi vaihtoehdoksi. Vaihtoehto 2 (kuvaa 3) FM-lähettimen audiolähteen linjalähtöön, esim. REC OUT, LINE OUT. 1 Liitä stereoaudiojohdon (15 cm) 3,5 mm:n stereopistoke FM-lähettimen 3,5 mm:n kuulokeliitäntään. Pagina 56 Audioliitännät 2 Liitä liitosjohdon kaksi RCA-pistoketta audiolähteen, esim.TV, HiFi tai PC, linjalähtöön (REC OUT tai LINE OUT): – Tarkista, että punainen RCA-pistoketta (oikeanpuoleinen kanava) on liitetty audiolähteen oikeanpuoleiseen kanavaan (punainen). – Tarkista, että valkoinen RCA-pistoke (vasemmanpuoleinen kanava) on liitetty audiolähteen vasemmanpuoleiseen kanavaan (valkoinen). 3 Kytke audiolähde. Lähettimen punainen virran merkkivalo syttyy audiosignaalia vastaanotettaessa. 4 Mikäli audiolähteen linjalähdöllä on säädettävä ulostulotaso, säädä audiolähteen linjalähtötaso korkeimmalle hyväksyttävälle häiriöttömälle tasolle. 5 Valitse yksi 2 kanavasta parhaan mahdollisen vastaanoton saamiseksi. Neuvomme valitsemaan kanavan 1 ensimmäiseksi vaihtoehdoksi. Perustoiminta Kun FM-lähetin on kytketty audiolähteen kuulokeliitäntään. 1 Kytke audiolähde ja lisää audiolähteen äänenvoimakkuutta vähitellen. Lähettimen punainen virran merkkivalo syttyy audiosignaalia vastaanotettaessa. Kuulon suojeleminen! Kovalla äänellä kuuntelu voi vaurioittaa kuuloasi.

25-06-2001 18:10 Pagina 57 Vianhaku Vian aiheutuessa tarkista ensin alla luetellut seikat ennen laitteen viemistä korjattavaksi. Jos et pysty ratkaisemaan ongelmaa näitä vihjeitä noudattamalla, ota yhteyttä myyntiliikkeeseen tai huoltoon. Ongelma Korjaustoimenpide Ei ääntä – Tarkista, että AC/DC-verkkolaite on asennettu kunnolla pistorasiaan ja että sen DC-liitin on asennettu kunnolla lähettimen takaosassa sijaitsevaan 12 voltin DC-liitäntään. – Tarkista, että audiolähde on kytketty ja viritetty kanavalle, jossa on audiosignaali. – Äänenvoimakkuutta ei ole säädetty. Säädä äänenvoimakkuus audiolähteestä/ lähetin korkeammalle tasolle. – Muuta lähettimen viritystaajuus.Valitse toinen kanavista parhaan mahdollisen vastaanoton saamiseksi. Suosituksenamme on valita kanava 1 ensimmäisenä vaihtoehtona. Säröilevä ääni – Etäisyys lähettimestä on liian suuri. Siirry lähemmäksi lähetintä. – Häiriöitä loistevalaisimista/ muista radiolähteistä. Siirrä lähetin tai kuuloke muualle/ vaihda lähettimen kanava. Huolto – Älä jätä lähetintä lämpölähteiden lähelle. Älä aseta suoraan auringonpaisteeseen äläkä pölyiseen tai kosteaan paikkaan. Älä jätä lähetintä sateeseen ja varo, että lähettimeen ei pääse osumaan mekaanisia iskuja. – Älä käytä laitteen puhdistuksessa sprii-, ohennin- tai paloöljypohjaisia aineksia. Käytä kotelon puhdistuksessa hivenen kostutettua säämiskää. – Älä käytä alkoholia, spriitä, ammoniakkia tai hankausaineita sisältäviä puhdistusaineita, sillä ne voivat vaurioittaa koteloa.

Suomi VAROITUS: Älä missään tapauksessa yritä korjata laitetta itse, muuten takuu mitätöityy.

25-06-2001 18:10 Pagina 58 Tekniset tiedot Asetukset Suomi Järjestelmä: Radiotaajuus (RF) Kantotaajuus: (Lähetin HC8372 ) Kanava 1: 863.5 MHz Kanava 2: 864.5 MHz Modulaatio: Taajuusmodulaatio (FM) Säteilyteho: <10m Watt Tehokas lähetysalue: 100 metriä, suuntaamaton antenni (360º) Tulotaso: 500 mVrms (1 kHz siniaalto) Virtalähde – lähetin: 12Volt / 200 mA DC, keskipositiivinen Särö: < 1.0% THD Kanavaerotus: > 30 dB Eurooppaa Koskevat Asetukset Tämä tuote on suunniteltu, testattu ja valmistettu Euroopan R&TTE-direktiivin 1999/5/EC asettamien vaatimusten mukaisesti. Tämän direktiivin pohjalta tämä tuote voidaan ottaa käyttöön seuraavissa valtioissa: R&TTE-direktiivi 1999/5/EC

CH ✔ Tämä tuote on standardin ETS 300 445 luokan 3 asettamien vaatimusten mukainen.
