KÄYTTÖOHJE SBCHC8800 PHILIPS

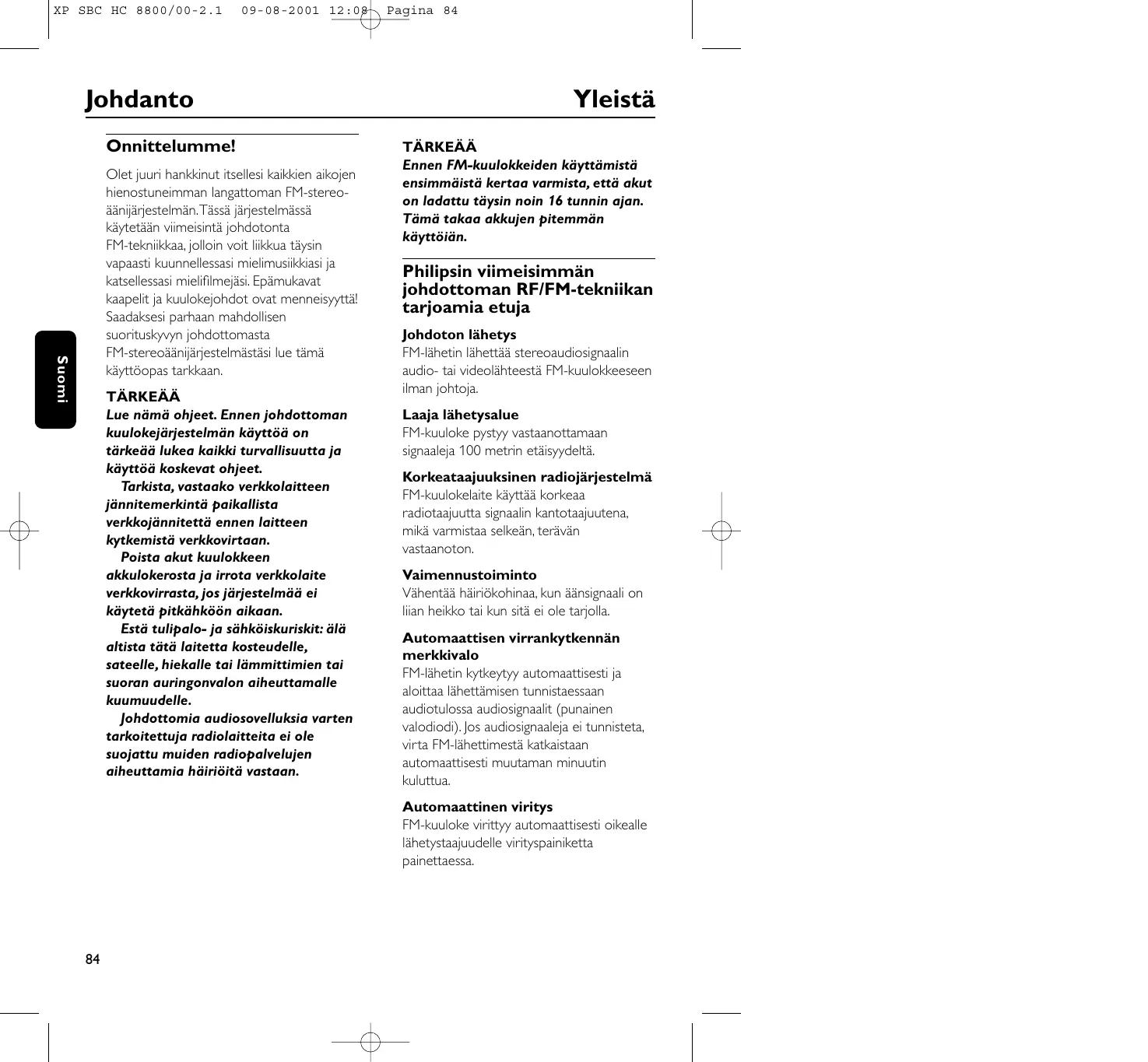

09-08-2001 12:08 Johdanto Onnittelumme! Suomi Olet juuri hankkinut itsellesi kaikkien aikojen hienostuneimman langattoman FM-stereoäänijärjestelmän.Tässä järjestelmässä käytetään viimeisintä johdotonta FM-tekniikkaa, jolloin voit liikkua täysin vapaasti kuunnellessasi mielimusiikkiasi ja katsellessasi mielifilmejäsi. Epämukavat kaapelit ja kuulokejohdot ovat menneisyyttä! Saadaksesi parhaan mahdollisen suorituskyvyn johdottomasta FM-stereoäänijärjestelmästäsi lue tämä käyttöopas tarkkaan. TÄRKEÄÄ Lue nämä ohjeet. Ennen johdottoman kuulokejärjestelmän käyttöä on tärkeää lukea kaikki turvallisuutta ja käyttöä koskevat ohjeet. Tarkista, vastaako verkkolaitteen jännitemerkintä paikallista verkkojännitettä ennen laitteen kytkemistä verkkovirtaan. Poista akut kuulokkeen akkulokerosta ja irrota verkkolaite verkkovirrasta, jos järjestelmää ei käytetä pitkähköön aikaan. Estä tulipalo- ja sähköiskuriskit: älä altista tätä laitetta kosteudelle, sateelle, hiekalle tai lämmittimien tai suoran auringonvalon aiheuttamalle kuumuudelle. Johdottomia audiosovelluksia varten tarkoitettuja radiolaitteita ei ole suojattu muiden radiopalvelujen aiheuttamia häiriöitä vastaan. Pagina 84 Yleistä TÄRKEÄÄ Ennen FM-kuulokkeiden käyttämistä ensimmäistä kertaa varmista, että akut on ladattu täysin noin 16 tunnin ajan. Tämä takaa akkujen pitemmän käyttöiän. Philipsin viimeisimmän johdottoman RF/FM-tekniikan tarjoamia etuja Johdoton lähetys FM-lähetin lähettää stereoaudiosignaalin audio- tai videolähteestä FM-kuulokkeeseen ilman johtoja. Laaja lähetysalue FM-kuuloke pystyy vastaanottamaan signaaleja 100 metrin etäisyydeltä. Korkeataajuuksinen radiojärjestelmä FM-kuulokelaite käyttää korkeaa radiotaajuutta signaalin kantotaajuutena, mikä varmistaa selkeän, terävän vastaanoton. Vaimennustoiminto Vähentää häiriökohinaa, kun äänsignaali on liian heikko tai kun sitä ei ole tarjolla. Automaattisen virrankytkennän merkkivalo FM-lähetin kytkeytyy automaattisesti ja aloittaa lähettämisen tunnistaessaan audiotulossa audiosignaalit (punainen valodiodi). Jos audiosignaaleja ei tunnisteta, virta FM-lähettimestä katkaistaan automaattisesti muutaman minuutin kuluttua. Automaattinen viritys FM-kuuloke virittyy automaattisesti oikealle lähetystaajuudelle virityspainiketta painettaessa.

09-08-2001 12:08 Pagina 85 Yleistä Latausjärjestelmä FM-lähetin lataa kuulokkeen sisäänrakennetut LR03/AAA NiMH-akut.Aseta kuuloke ja kytke latausjohto kuulokkeen ja lähettimen väliin.Vihreä merkkivalo palaa latauksen aikana. Helppo lähettäminen FM-kuuloke pystyy vastaanottamaan signaaleja lähettimestä jopa ovien, seinien ja ikkunoiden läpi. Monta kuuloketta, yksi lähetin Yksittäisen lähettimen yhteydessä voidaan käyttää muita kuulokkeita ja/tai johdottomia kaiuttimia, jos ne: - toimivat 864 MH:n taajuudella - pystyvät tunnistamaan 19 kHz:n pilottiäänen. Varmista yhteensopivuus laitteen teknisten tietojen sivulta. Varusteet Säätimet Lähetin (kuvaa 1) 1 Kuulokkeen tukitappi 2 Virran merkkivalo – syttyy laitteen tunnistettaessa audiosignaalit audiotulossa. 3 Latauksen merkkivalo – syttyy, kun latausjohto liitetään kuulokkeen ja FMlähettimen väliin.Täysin tyhjentyneiden akkujen lataus vie noin 16 tuntia. 4 Latausliitäntä – liitä latausjohto liitäntään. 5 DC-liitäntä – liitä 12 voltin/200 mA AC/DC -verkkolaitteeseen Suomi

XP SBC HC 8800/00-2.1

6 3,5 mm:n stereokuulokkeen audiotulo – liittää FM-lähettimen audiolähteeseen 7 Kanavakytkin – valitse yksi kolmastä kanavasta parhaan mahdollisen vastaanoton saamiseksi. Neuvomme valitsemaan kanavan 1 ensimmäiseksi vaihtoehdoksi. 8 Ohjauspaneeli Tämä FM-kuulokejärjestelmä koostuu seuraavista osista: 1 x SBC HC8802 FM-lähetin 1 x SBC HC8805 FM-kuuloke 1 x SBC CS030/00 12 voltin/200 mA AC/DC -verkkolaite 2 x ladattavat akut LR03/AAA ( NiMH ), 550 mAh 1 x 3,5 mm:n stereopistoke 2x RCAaudiojohtoon (2 m) 1 x latausjohto (55 cm) 1 x 3,5 mm:n pistoke 6,3 mm:n stereosovitinpistokkeeseen 1 x kuulokkeen tukitappi

09-08-2001 12:08 Säätimet Kuuloke (kuvaa 2) 9 Virtakytkin – painamalla painiketta kytketään kuuloke päälle/pois päältä. 10 Virran merkkivalo – syttyy käytettäessä. Kun akut ovat tyhjentymässä, virran merkkivalo vilkkuu ja tällöin kuuloketta on ladattava 16 tunnin ajan ennen seuraavaa käyttöä. Suomi 11 Latauksen merkkivalo – syttyy, kun latausjohto on liitetty kuulokkeen ja FM-lähettimen väliin.Täysin tyhjentyneiden akkujen lataus vie noin 16 tuntia. 12 Latausliitäntä – liitä latausjohto liitäntään, vihreän latauksen merkkivalon lähettimen etuosassa tulee syttyä osoittamaan, että kuuloke on latautumassa. Pagina 86 Asennus Lähettimen virtalähde TÄRKEÄÄ Käytä vain Philipsin SBC CS030/00 12 voltin/200 mA AC/DC -verkkolaitetta. 1 Varmista, että verkkolaitteen nimellisjännite vastaa pistorasian jännitettä. 2 Liitä AC/DC-verkkolaitteen DC-liitin lähettimen 12 voltin DC-tuloliitäntään. 3 Liitä 12 voltin/200 mA AC/DC –verkkolaite pistorasiaan. – Muista aina irrottaa AC/DC-verkkolaite, jos lähetintä ei käytetä pitkähköön aikaan. 13 Viritys – paina painiketta ja pidä sitä painettuna noin sekunnin ajan. Kuuloke virittyy automaattisesti oikealle lähetystaajuudelle. Jos näin ei tapahdu, toista tämä vaihe. 14 Äänenvoimakkuus – säädä äänenvoimakkuus haluamallesi kuuntelutasolle. Ympäristöä koskevia tietoja Kaikki tarpeeton pakkausmateriaali on jätetty pois. Pyrkimyksenämme on ollut tehdä pakkauksen erottelu kahdeksi materiaaliksi - pahviksi ja polyeteeniksi – mahdollismman helpoksi. Laite sisältää materiaaleja, jotka voidaan kierrättää, jos tehtävä annetaan kierrätykseen erikoistuneen yhtiön suoritettavaksi. Noudata paikallisia pakkausmateriaalien, tyhjentyneiden paristojen ja käytöstä poistettujen laitteiden hävitystä koskevia säännöksiä.

09-08-2001 12:08 Pagina 87 Asennus TÄRKEÄÄ Käytä vain ladattavia LR03/AAA NiMHakkuja (mieluummin Philipsin akkuja). Älä käytä NiCd-akkuja tai alkaliparistoja, sillä ne voivat vaurioittaa johdotonta FM-järjestelmääsi! 1 Tarkista, että FM-kuulokkeen virtapainike on kytkentäasennossa. 2 Kun FM-kuulokkeen punainen virran merkkivalo alkaa vilkkua, se osoittaa, että akut ovat tyhjenemässä. 3 Kuulokkeen sisäänrakennetut LR03/AAA NiMH-akut ladataan liittämällä latausjohto kuulokkeen ja lähettimen väliin (kuvaa 3). Huomautuksia: Täysin tyhjentyneiden akkujen lataus vie noin 16 tuntia. FM-kuuloke kytkeytyy irti automaattisesti latauksen aikana. Muista aina poistaa akut, jos kuuloketta ei käytetä pitkähköön aikaan. Kuulokkeen akkujen vaihtaminen (kuvaa 4) TÄRKEÄÄ Käytä vain ladattavia LR03/AAA NiMHakkuja (mieluummin Philipsin akkuja). Älä käytä NiCd-akkuja tai alkaliparistoja, sillä ne voivat vaurioittaa johdotonta FM-järjestelmääsi! 1 Poista korvatyynyt. 2 Ota akut ulos ja hävitä ne asianmukaisesti. 3 Asenna uudet akut. Käytä vain LR03/AAA NiMH -akkuja (mieluummin Philipsin akkuja). 4 Varmista, että akut on asennettu oikein akkulokeron merkintöjen osoittamalla tavalla. 5 Aseta korvatyynyt takaisin korvakuoriin. TÄRKEÄÄ Ennen FM-kuulokkeen käyttämistä ensimmäistä kertaa varmista, että akut on ladattu täyteen, mikä vie noin 16 tuntia.Tämä takaa akkujen pitemmän käyttöiän. Akut sisältävät kemiallisia aineita ja siksi ne on hävitettävä asianmukaisella tavalla.

Suomi Kuulokkeen virtalähde

XP SBC HC 8800/00-2.1

09-08-2001 12:08 Audioliitännät FM-lähettimen liittäminen audiolähteen kuulokeliitäntään (kuvaa 5) 1 Liitä stereoaudiojohdon 3,5 mm:n stereopistoke audiolähteen, esim.TV, HiFi tai PC, kuulokeliitäntään. – Jos audiolähteessä on 6,3 mm:n kuulokeliitäntä, käytä mukana toimitettua 3,5 mm – 6,3 mm:n stereosovitinpistoketta. Suomi 2 Kytke audiolähde ja lisää audiolähteen äänenvoimakkuutta vähitellen. Lähettimen punainen virran merkkivalo syttyy audiosignaalia vastaanotettaessa. 3 Kytke kuuloke.Voi olla, että kuulokkeen kautta kuuluu särinää, jos kuuloketta ei ole vielä viritetty asianmukaisesti lähettimelle. 4 Viritys tapahtuu painamalla virityksen säätöpainiketta ja pitämällä sitä painettuna noin sekunnin ajan.Toista tarvittaessa. 5 Säädä äänenvoimakkuus halutulle tasolle kuulokkeen äänenvoimakkuussäädintä käyttämällä.

Pagina 88 Perustoiminta Perustoiminta Kun FM-lähetin on kytketty audiolähteen kuulokeliitäntään. 1 Kytke audiolähde ja lisää audiolähteen äänenvoimakkuutta vähitellen. Lähettimen punainen virran merkkivalo syttyy audiosignaalia vastaanotettaessa. 2 Kytke kuuloke.Voi olla, että kuulokkeen kautta kuuluu särinää, jos kuuloketta ei ole vielä viritetty asianmukaisesti lähettimelle. 3 Viritys tapahtuu painamalla virityksen säätöpainiketta ja pitämällä sitä painettuna noin sekunnin ajan.Toista tarvittaessa. 4 Säädä äänenvoimakkuus halutulle tasolle kuulokkeen äänenvoimakkuussäädintä käyttämällä.

XP SBC HC 8800/00-2.1

09-08-2001 12:08 Pagina 89 Vianhaku Vian aiheutuessa tarkista ensin alla luetellut seikat ennen laitteen viemistä korjattavaksi. Jos et pysty ratkaisemaan ongelmaa näitä vihjeitä noudattamalla, ota yhteyttä myyntiliikkeeseen tai huoltoon. Ongelma Korjaustoimenpide Ei ääntä – Tarkista, että AC/DC-verkkolaite on asennettu kunnolla pistorasiaan ja että sen DC-liitin on asennettu kunnolla lähettimen takaosassa sijaitsevaan 12 voltin DC-liitäntään. – Tarkista, että kuulokkeen virtakytkin on kytkentäasennossa. – Kuulokkeen akut ovat tyhjenemässä. Liitä latausjohto kuulokkeen ja lähettimen väliin. (Katso osaa “Kuulokkeen virtalähde”) – Tarkista, että audiolähde on kytketty ja viritetty kanavalle, jossa on audiosignaali. – Äänenvoimakkuutta ei ole säädetty. Säädä äänenvoimakkuus audiolähteestä/kuulokkeesta korkeammalle tasolle. – Säädä kuulokkeen viritystaajuus. Paina ja pidä painettuna virityksen säätöpainiketta noin sekunnin ajan. – Käytä HC8802-lähetintä. Jotkut muihin laitteisiin sisäänrakennetuista lähettimistä eivät ehkä ole yhteensopivia HC8805-kuulokkeen kanssa HC8805kuulokkeessa käytetystä pitkälle kehitetystä tekniikasta johtuen. Säröilevä ääni – Säädä kuulokkeen viritystaajuus. Paina säätöpainiketta ja pidä sitä painettuna noin sekunnin ajan.Toista tarvittaessa. – Säädä lähettimen taajuus.Valitse yksi lähettimen 3 kanavasta. Säädä sen jälkeen kuulokkeen taajuus painamalla virityspainiketta ja pidä sitä painettuna sekunnin ajan. – Kuulokkeen akut ovat tyhjenemässä. Liitä latausjohto kuulokkeen ja lähettimen väliin. (Katso osaa “Kuulokkeen virtalähde”)

Suomi VAROITUS: Älä missään tapauksessa yritä korjata laitetta itse, muuten takuu mitätöityy.

XP SBC HC 8800/00-2.1

09-08-2001 12:08 Pagina 90 Vianhaku Suomi Säröilevä ääni – Tarkista, että audiolähteen/ kuulokkeen äänenvoimakkuutta ei ole asetettu liian korkealle tasolle. Pienennä äänenvoimakkuutta. – Etäisyys lähettimestä on liian suuri. Siirry lähemmäksi lähetintä. – Häiriöitä loistevalaisimista/ muista radiolähteistä. Siirrä lähetin tai kuuloke muualle/ vaihda lähettimen kanava. – Käytä HC8802-lähetintä. Jotkut muihin laitteisiin sisäänrakennetuista lähettämistä eivät ehkä ole yhteensopivia HC8805-kuulokkeen kanssa HC8805kuulokkeessa käytetystä pitkälle kehitetystä tekniikasta johtuen. Huolto – Jos kuuloketta ei tulla käyttämään pitkähköön aikaan, poista akut vuodon ja syöpymisen estämiseksi. – Vaihda paristot vain uusiin LR03/AAA NiMH-akkuihin (mieluummin Philipsin akkuihin). – Älä jätä kuuloketta lämmönlähteiden lähettyville. Älä altista suoralle auringonvalolle, liialliselle pölylle, kosteudelle, sateelle tai mekaanisille iskuille. – Älä käytä kuulokkeen tai lähettimen puhdistukseen alkoholia, liuottimia tai bensiinipohjaisia aineita. Käytä kotelon puhdistuksessa hivenen kostutettua säämiskää. – Älä käytä alkoholia, spriitä, ammoniakkia tai hankausaineita sisältäviä puhdistusaineita, sillä ne voivat vaurioittaa koteloa. Kuulon suojeleminen! Kovalla äänellä kuuntelu voi vaurioittaa kuuloasi.

09-08-2001 12:08 Pagina 91 Tekniset tiedot Asetukset Järjestelmä: Radiotaajuus (RF) Kantotaajuus: (Lähetin HC8802 ) Kanava 1: 863.5 MHz Kanava 2: 864.0 MHz Kanava 3: 864.5 MHz Kantotaajuus: (Kuuloke HC8805)

863.2 - 864.7 MHz (Automaattiviritys)

Modulaatio: Taajuusmodulaatio (FM) Säteilyteho: <10m Watt Tehokas lähetysalue: 100 metriä, suuntaamaton antenni (360º) Tulotaso: 500 mVrms (1 kHz siniaalto) Virtalähde – lähetin: 12Volt / 200 mA DC, keskipositiivinen Virtalähde – kuuloke: 2 x LR03 (AAA) akkua (NiMH) Taajuusalue (Kuuloke): 10 – 23,000 Hz Signaali-kohinasuhde: > 60 dB (1 kHz siniaalto, A-painotettu) Särö: < 0.5% THD Kanavaerotus: > 30 dB Suomi

XP SBC HC 8800/00-2.1

Eurooppaa Koskevat Asetukset Tämä tuote on suunniteltu, testattu ja valmistettu Euroopan R&TTE-direktiivin 1999/5/EC asettamien vaatimusten mukaisesti. Tämän direktiivin pohjalta tämä tuote voidaan ottaa käyttöön seuraavissa valtioissa: R&TTE-direktiivi 1999/5/EC

CH ✔ Tämä tuote on standardin ETS 300 445 luokan 3 asettamien vaatimusten mukainen.
