SBCHC8800 - Sistema de alta fidelidad PHILIPS - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato SBCHC8800 PHILIPS en formato PDF.
| Tipo de producto | Sistema de audio inalámbrico FM para auriculares |
| Marca | Philips |
| Modelo | SBCHC8800 (transmisor HC8802, auriculares HC8805) |
| Alimentación del transmisor | Adaptador CA/CC 12V/200mA (Philips SBC CS030/00) |
| Alimentación de los auriculares | 2 pilas recargables NiMH LR03/AAA (16h de carga) |
| Transmisión | FM inalámbrica, frecuencia 863-865 MHz, alcance hasta 100 m (360°) |
| Modulación | Modulación de frecuencia (FM) |
| Respuesta en frecuencia | 10 – 23 000 Hz |
| Relación señal/ruido | > 60 dB |
| Distorsión | < 0,5% THD |
| Número de canales | 3 canales seleccionables en el transmisor |
| Funciones principales | Sintonización automática, silencio Mute, encendido/apagado automático, sistema de carga integrado, compatibilidad con múltiples auriculares |
| Entrada de audio | Jack estéreo de 3,5 mm (adaptador de 6,3 mm incluido) |
| Accesorios incluidos | Transmisor HC8802, cable de audio (2 m, 3,5 mm a RCA), cable de carga (55 cm), adaptador de 3,5 a 6,3 mm, soporte para auriculares |
| Mantenimiento y limpieza | Limpiar con un paño suave ligeramente húmedo; no usar alcohol, diluyente, amoníaco ni abrasivos |
| Seguridad | No exponer a la humedad, lluvia, calor excesivo o luz solar directa; desconectar en caso de no uso prolongado |
| Protección auditiva | El uso prolongado a alto volumen puede dañar el oído |
| Información general | Manual de 133 páginas, certificado R&TTE 1999/5/EC |
Preguntas frecuentes - SBCHC8800 PHILIPS
Preguntas de los usuarios sobre SBCHC8800 PHILIPS
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Sistema de alta fidelidad en formato PDF gratis! Encuentra tus instrucciones SBCHC8800 - PHILIPS y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. SBCHC8800 de la marca PHILIPS.

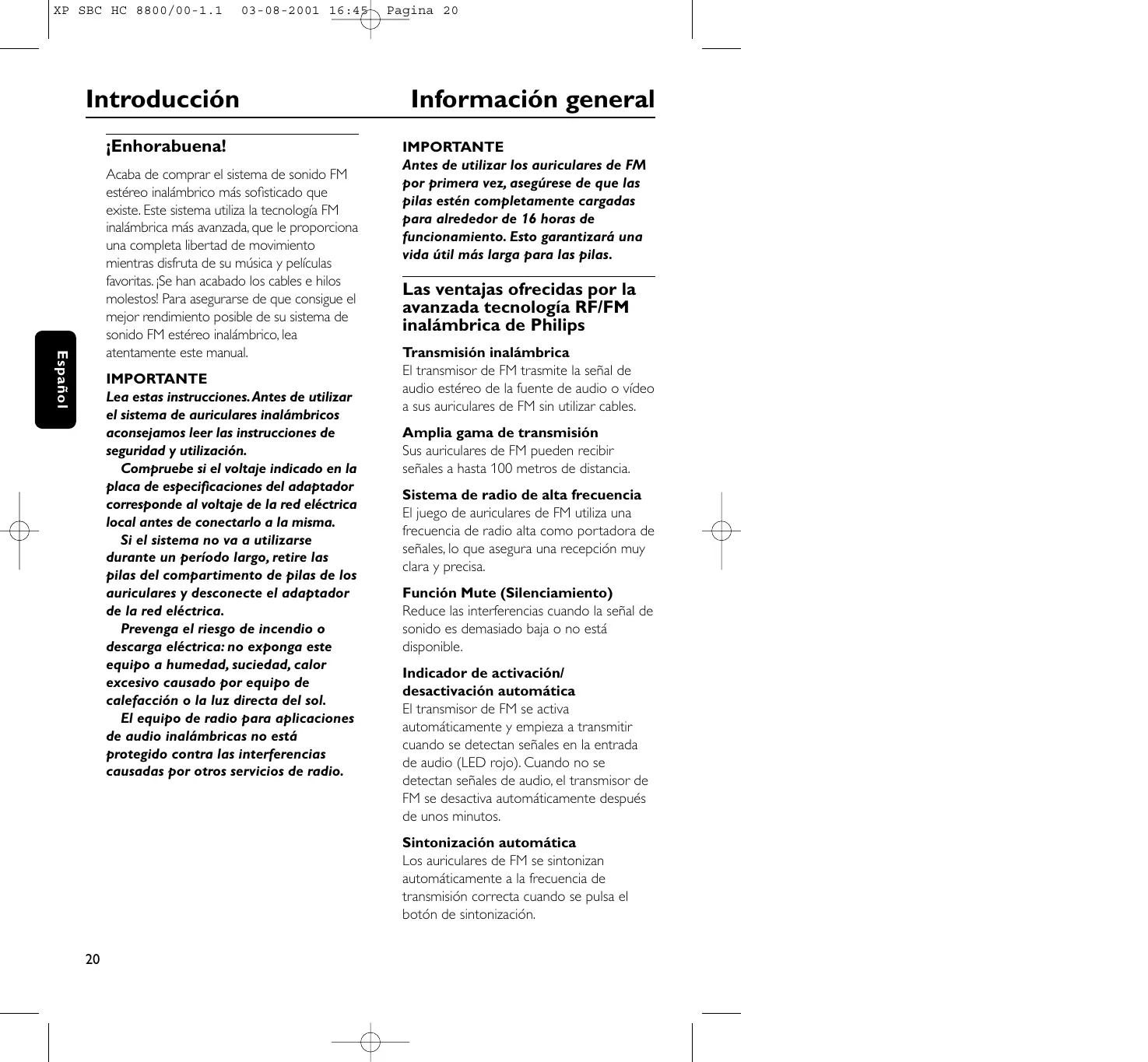

MANUAL DE USUARIO SBCHC8800 PHILIPS
Acaba de comprar el sistema de sonido FM estéreo inalámbrico más sofisticado que existe. Este sistema utiliza la tecnología FM inalámbrica más avanzada, que le proporciona una completa libertad de movimiento mientras disfruta de su música y películas favoritas. ¡Se han acabado los cables e hilos molestos! Para asegurarse de que consigue el mejor rendimiento posible de su sistema de sonido FM estéreo inalámbrico, lea atentamente este manual.
IMPORTANTE
Lea estas instrucciones. Antes de utilizar el sistema de auriculares inalámbricos aconsejamos leer las instrucciones de seguridad y utilización.
Compruebe si el voltaje indicado en la placa de especificaciones del adaptador corresponde al voltaje de la red eléctrica local antes de conectarlo a la misma.
Si el sistema no va a utilizarse durante un período largo, retire las pilas del compartimento de pilas de los auriculares y desconecte el adaptador de la red eléctrica.
Prevenga el riesgo de incendio o descarga eléctrica: no exponga este equipo a humedad, suciedad, calor excesivo causado por equipo de calefacción o la luz directa del sol.
El equipo de radio para aplicaciones de audio inalámbricas no está protegido contra las interferencias causadas por otros servicios de radio.
IMPORTANTE
Antes de utilizar los auriculares de FM por primera vez, asegúrese de que las pilas estén completamente cargadas para alrededor de 16 horas de funcionamiento. Esto garantizará una vida útil más larga para las pilas.
Las ventajas ofrecidas por la avanzada tecnología RF/FM inalámbrica de Philips
Transmisión inalámbrica
El transmisor de FM trasmite la señal de audio estéreo de la fuente de audio o vídeo a sus auriculares de FM sin utilizar cables.
Amplia gama de transmisión
Sus auriculares de FM pueden recibir señales a hasta 100 metros de distancia.
Sistema de radio de alta frecuencia
El juego de auriculares de FM utiliza una frecuencia de radio alta como portadora de señales, lo que asegura una recepción muy clara y precisa.
Función Mute (Silenciamiento)
Reduce las interferencias cuando la señal de sonido es demasiado baja o no está disponible.
Indicador de activación/ desactivación automática
El transmisor de FM se activa automáticamente y empieza a transmitir cuando se detectan señales en la entrada de audio (LED rojo). Cuando no se detectan señales de audio, el transmisor de FM se desactiva automáticamente después de unos minutos.
Sintonización automática
Los auriculares de FM se sintonizan automáticamente a la frecuencia de transmisión correcta cuando se pulsa el botón de sintonización.
Sistema de recarga
El procesador FM recarga las pilas recargables LR03/AAA NiMH integradas en los auriculares. Simplemente posicione los auriculares y conecte el cable de carga entre los auriculares y el transmisor. El LED verde está encendido durante la carga.
Transmisión fácil
Los auriculares de FM pueden recibir señales del transmisor incluso a través de barreras como puertas, paredes y ventanas.
Auriculares múltiples con un transmisor
Es posible utilizar un número adicional de auriculares y/o altavoces inalámbricos con un solo transmisor si estos: - funcionan en la banda de 864 MHz - pueden detectar un tono piloto de 19 kHz.
Para confirmar la compatibilidad del aparato, consulte las hojas de especificaciones eléctricas del mismo.
Contenido del kit
Este sistema de auriculares de FM consiste en los accesorios siguientes:
1 x Transmisor de FM SBC HC8802
1 x Auriculares de FM SBC HC8805
1 x Adaptador de 12 Volt/200 mA CA/CC SBC CS030/00
2 × Pilas recargables LR03/AAA ( NiMH ), 550 mAh
1 x Cable adaptador de audio con un enchufe de estéreo de 3,5 mm y 2 conectores RCA (2 m)
1 x Cable de recarga (55 cm)
1 × Enchufe adaptador de estéreo con un conector de 3,5 mm y un conector de 6,3 mm 1 × Clavija de soporte de auriculares
Transmisor (figura 1)
1 Clavija de soporte de auriculares
2 Indicador de corriente – se enciende cuando se detectan señales de audio en la entrada de audio.
3 Indicador de recarga – se enciende cuando el cable de recarga se conecta entre los auriculares y el transmisor de FM. Las pilas completamente agotadas se cargan completamente en unas 16 horas.
4 Entrada de recarga – conecte el cable de recarga a la entrada.
5 Corriente de CC – conectar al adaptador de 12 V/200 mA CA/CC
6 Entrada de audio de auriculares de estéreo de 3,5 mm – conecta su transmisor de FM a una fuente de audio
7 Conmutador de canales – seleccione 1 de los 3 canales de forma que consiga la mejor recepción posible. Como primera opción le aconsejamos seleccionar el canal 1.
8 Placa de mandos
Auriculares (figura 2)
9 Activación/desactivación de corriente – use este botón para activar/desactivar los auriculares.
10 Indicador de corriente – está encendido cuando se utiliza el aparato. Cuando las pilas están descargadas, el indicador de corriente destella y los auriculares deben recargarse durante unas 16 horas antes de que vuelvan a utilizarse.
11 Indicador de recarga – se enciende cuando el cable de recarga se conecta entre los auriculares y el transmisor de FM. Las pilas completamente descargadas se cargan completamente en alrededor de 16 horas.
12 Entrada de recarga – conecte el cable de recarga a la entrada; el LED de recarga verde de la parte delantera del transmisor debe encenderse, indicando que los auriculares se están recargando.
13 Sintonización – pulse y mantenga apretado este botón durante un segundo aproximadamente. Los auriculares se sintonizan automáticamente a la frecuencia de transmisión correcta. En caso contrario, repita este paso.
14 Volumen – ajuste el volumen al nivel deseado.
Fuente de alimentación del transmisor
IMPORTANTE
Utilice solamente el adaptador 12 Volt/200 mA CA/CC SBC CS030/00 de Philips.
1 Asegúrese de que el voltaje nominal del adaptador corresponda al voltaje de la red.
2 Conecte el conector de CC del adaptador de CA/CC al conector de entrada de 12 VCC situado en la parte trasera del transmisor.
3 Conecte el adaptador de 12 Volt/200 mA CA/CC al enchufe de la red.
- Si el transmisor no va a utilizarse durante un largo período desconecte siempre el adaptador de CA/CC.
Información medioambiental
Se ha eliminado todo el material de embalaje innecesario. Hemos hecho todo lo posible para hacer que el embalaje se separe fácilmente en dos materiales: cartón y polietileno.
Esta unidad está formada por materiales que pueden reciclarse si son desmontados por una compañía especializada. Sírvase observar las normas locales respecto a la eliminación de materiales de embalaje, pilas gastadas y equipo antiguo.
Fuente de alimentación de los auriculares
IMPORTANTE
Utilice solamente pilas LR03/AAA NiMH recargables (preferiblemente Philips). ¡No utilice pilas NiCd ni pilas alcalinas ya que éstas pueden dañar el sistema FM inalámbrico!
1 Compruebe que el botón de corriente de los auriculares de FM esté en la posición de activación.
2 Cuando el indicador de corriente rojo de los auriculares de FM empieza a destellar, indica que las pilas se están agotando.
3 Para recargar las pilas LR03/AAA NiMH recargables integradas en los auriculares, conecte el cable de carga entre los auriculares y el transmisor.
Notas:
Las pilas completamente agotadas necesitan aproximadamente 16 horas para recargarse.
Los auriculares de FM se desactiva automáticamente durante la recarga.
Si los auriculares no van a utilizarse durante un período largo, retire las pilas.
Las pilas contienen sustancias químicas, por lo tanto deben desecharse de acuerdo con las normas pertinentes.
Cambio de las pilas de los auriculares (figura 4)
IMPORTANTE
Utilice solamente pilas LR03/AAA NiMH recargables (preferiblemente Philips). ¡No utilice pilas NiCd ni pilas alcalinas ya que éstas pueden dañar el sistema FM inalámbrico!
1 Retire las almohadillas para los oídos.
2 Retire las pilas y deséchelas de la forma apropiada.
3 Coloque nuevas pilas. Utilice solamente pilas LR03/AAA NiMH (preferiblemente Philips).
4 Asegúrese de que las pilas se inserten correctamente de la forma indicada por los símbolos grabados en su compartimento.
5 Vuelva a colocar las almohadillas para los oídos en los auriculares.
IMPORTANTE
Antes de utilizar los auriculares de FM por primera vez, asegúrese de que las pilas estén completamente cargadas para alrededor de 16 horas de funcionamiento. Esto garantizará una vida útil más larga para las pilas.
Conexiones de audio
Funcionamiento básico
Conexión del transmisor de FM a una salida de auriculares de una fuente de audio (figura 5)
1 Conecte el enchufe de estéreo de 3,5 mm del cable de audio estéreo a la salida de auriculares de una fuente de audio, como un televisor, equipo de HiFi o un PC.
- En el caso de que su fuente de audio tenga una salida de auriculares de 6,3 mm, utilice el enchufe adaptador de estéreo de 3,5 mm a 6,3 mm suministrado.
2 Active la fuente de audio y aumente con cuidado el volumen de la misma. El indicador LED de corriente rojo del transmisor se enciende si se recibe una señal de audio.
3 Active los auriculares. Es posible que oiga un silbido en los auriculares si éstos todavía no están sintonizados correctamente con el transmisor.
4 Para sintonizar, pulse y mantenga apretado el botón de control de sintonización durante un segundo aproximadamente. Repita esto, si es necesario.
5 Ajuste el volumen al nivel deseado utilizando el mando de volumen de los auriculares.
Funcionamiento básico
Cuando el transmisor de FM está conectado a una salida de articulares de una fuente de audio.
1 Active la fuente de audio y aumente con cuidado el volumen de la misma. El indicador LED de corriente rojo del transmisor se enciende si se recibe una señal de audio.
2 Active los auriculares. Es posible que oiga un silbido en los auriculares si éstos todavía no están sintonizados correctamente con el transmisor:
3 Para sintonizar, pulse y mantenga apretado el botón de control de sintonización durante un segundo aproximadamente. Repita esto, si es necesario.
4 Ajuste el volumen al nivel deseado utilizando el mando de volumen de los auriculares.
Resolución de problemas
Si ocurre algún problema, en primer lugar compruebe los puntos detallados a continuación antes de llevar el aparato a que se repare.
Si no puede solucionar un problema siguiendo estos consejos, consulte a su distribuidor o centro de servicio.
ADVERTENCIA: No debe intentar reparar el aparato usted mismo bajo ninguna circunstancia ya que esto anularía la garantía
| Problema | Solución |
| No hay sonido | – Compruebe que el adaptador de CA/CC esté completamente introducido en la salida de CA y que su conector de CC esté introducido correctamente en el conector de entrada de 12VCC situado en la parte trasera del transmisor.– Compruebe que el interruptor de activación/desactivación de los auriculares esté en la posición de activación.– Las pilas de los auriculares se están agotando. Conecte el cable de carga entre los auriculares y el transmisor: (Véase Fuente de alimentación de los auriculares)– Compruebe que la fuente de audio esté activada y sintonizada a un canal con audio.– El volumen no está ajustado. Ajuste el volumen de la fuente de audio/auriculares a un nivel más alto.– Ajuste la frecuencia de sintonización de los auriculares. Pulse y mantenga apretado el botón de control de sintonización durante un segundo aproximadamente.– Utilice el transmisor HC8802. Algunos transmisores ya están integrados en otro equipo es posible que no sean compatibles con los auriculares HC8805 debido a las avanzadas tecnologías utilizadas en los auriculares HC8805. |
| Sonido distorsionado | – Ajuste la frecuencia de sintonización de los auriculares. Pulse y mantenga apretado el botón de control de sintonización durante un segundo aproximadamente. Si es necesario, repita.– Ajuste la frecuencia del transmisor. Seleccione cualquiera de los 3 canales del transmisor. Seguidamente, ajuste la frecuencia de los auriculares pulsando y manteniendo apretado el botón de sintonización durante un segundo aproximadamente. |
Resolución de problemas
| Sonido distorsionado | – Las pilas de los auriculares se están agotando. Conecte el cable de carga entre los auriculares y el transmisor.(Véase Fuente de alimentación de los auriculares)– Compruebe que el volumen de la fuente de audio/auriculares no esté ajustado a un nivel demasiado alto. Reduzca el volumen.– La distancia al transmisor es demasiado grande.Acérquese al transmisor.– Interferencia producida por lámparas fluorescentes/otras fuentes de radio. Cambie de sitio el transmisor o los auriculares/cambie el canal del transmisor.– Utilice el transmisor HC8802. Es posible que algunos transmisores integrados en otro equipo no sean compatibles con los auriculares HC8805 hedebido a las avanzadas tecnologías utilizadas en los mismos. |
| Mantenimiento | – Si los auriculares no van a utilizarse por un período largo, retire las pilas para evitar escapes y corrosión en las mismas.– Cambie solamente las pilas por pilas LR03/AAA NiMH (preferiblemente Philips).– No deje los articulares cerca de fuentes de calor. No los exponga a la luz directa del sol, polvo excesivo, humedad, lluvia o cualquier tipo de choque mecánico.– No utilice alcohol, solventes o sustancias con base de petróleo para limpiar los auriculares o el transmisor. Utilice una gamuza ligeramente húmeda para limpiar la caja.– No utilice agentes de limpieza que contengan alcohol, amoniaco o abrasivos ya que pueden dañar la caja. |
¡Cuidado de sus oídos!
La utilización continua a alto volumen puede dañar seriamente su oído.
Especificaciones
Reglamento
| Sistema: | Radiofrecuencias (RF) |
| Frecuencia de la portadora:(Transmisor HC8802 ) | Canal 1: 863.5 MHzCanal 2: 864.0 MHzCanal 3: 864.5 MHz |
| Frecuencia de la portadora:(Auriculares HC8805) | 863.2 a 864.7 MHz (Sintonización automática) |
| Modulación: | Modulación de frecuencia (FM) |
| Energía de salida radiada: | <10m Watt |
| Gama de transmisión efectiva: | hasta100 metros, omnidireccional (360°) |
| Nivel de entrada: | 500 mVrms (onda sinusoidal de 1 kHz) |
| Fuente de alimentación– transmisor: | 12Volt / 200 mA CC, central positiva |
| Fuente de alimentación– auriculares | 2 pilas LR03 (AAA) (NiMH) |
| Gama de frecuencias(Auriculares): | 10 – 23,000 Hz |
| Relación señal/ruido: | > 60 dB (onda sinusoidal de 1 kHz, ponderación A) |
| Distorsión: | < 0.5% THD |
| Separación de canales: | > 30 dB |
Normas Europeas
Este producto ha sido diseñado, probado y fabricado de acuerdo con la directriz europea R&TTE 1999/5/EC.
De acuerdo con esta directriz, este producto puede comercializarse en los siguientes estados:
Directriz R&TTE 1999/5/EC
Este producto cumple con los requisitos de clase 3 establecidos en ETS 300 445.
Einführung
Indicador automático para ligar/desligar
1 x auscultadores de FM SBC HC8805
1 x transformador CA/CC SBC CS030/00 de 12 volts/200 mA
1 x cabo adaptador de áudio (2 m) com ficha estereo de 3,5 mm para 2 RCA
1 x cabo de recarga (55 cm)
1 x ficha adaptadora estereo de 3,5 mm para 6,3 mm
4 Entrada de recarga – ligue o cabo de recarga a esta entrada.
5 Corrente CC – ligue ao transformador CA/CC de 12 volts/200 mA
