| Producttype | Draadloos FM audiosysteem voor hoofdtelefoon |
| Merk | Philips |
| Model | SBCHC8800 (zender HC8802, hoofdtelefoon HC8805) |
| Voeding zender | AC/DC-adapter 12V/200mA (Philips SBC CS030/00) |
| Voeding hoofdtelefoon | 2 oplaadbare NiMH LR03/AAA batterijen (16 uur laden) |
| Transmissie | Draadloze FM, frequentie 863-865 MHz, bereik tot 100 m (360°) |
| Modulatie | Frequentiemodulatie (FM) |
| Frequentierespons | 10 – 23.000 Hz |
| Signaal-ruisverhouding | > 60 dB |
| Vervorming | < 0,5% THD |
| Aantal kanalen | 3 selecteerbare kanalen op zender |
| Belangrijkste functies | Automatische afstemming, dempen, automatisch aan/uit, geïntegreerd laadsysteem, multi-hoofdtelefoon compatibiliteit |
| Audio-ingang | 3,5 mm stereo jack (6,3 mm adapter meegeleverd) |
| Meegeleverde accessoires | Zender HC8802, audiokabel (2 m, 3,5 mm naar RCA), laadkabel (55 cm), adapter 3,5 naar 6,3 mm, hoofdtelefoonsteunpen |
| Onderhoud en reiniging | Reinigen met een zachte, licht vochtige doek; geen alcohol, thinner, ammoniak of schuurmiddelen gebruiken |
| Veiligheid | Niet blootstellen aan vocht, regen, overmatige hitte of direct zonlicht; uitschakelen bij langdurig niet-gebruik |
| Gehoorbescherming | Langdurig gebruik op hoog volume kan het gehoor beschadigen |
| Algemene informatie | Handleiding 133 pagina's, gecertificeerd R&TTE 1999/5/EC |
Veelgestelde vragen - SBCHC8800 PHILIPS
Gebruikersvragen over SBCHC8800 PHILIPS
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Hi-Fi set in PDF-formaat gratis! Vind uw handleiding SBCHC8800 - PHILIPS en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. SBCHC8800 van het merk PHILIPS.
GEBRUIKSAANWIJZING SBCHC8800 PHILIPS

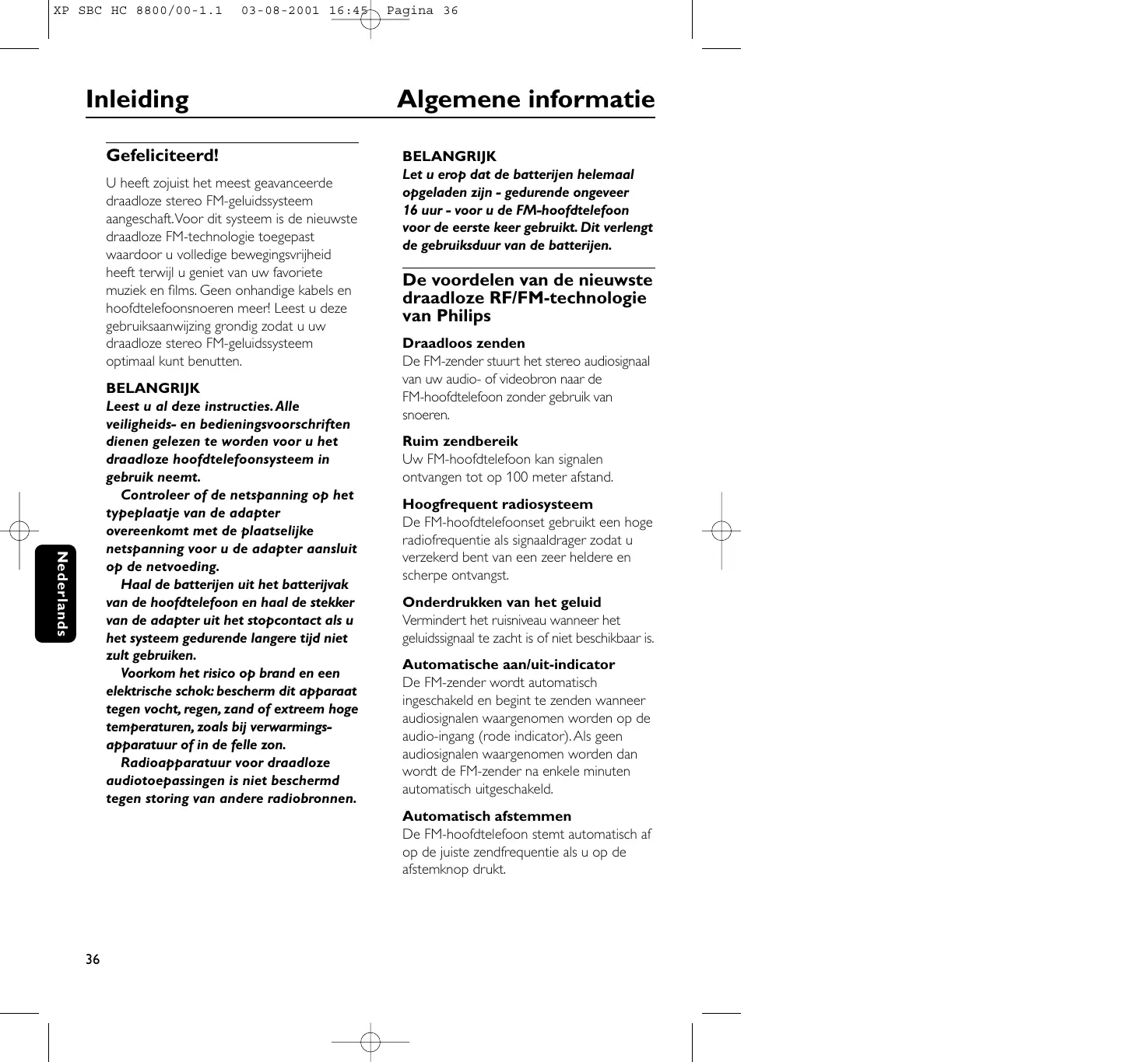

U heeft zojuist het meest geavanceerde draadloze stereo FM-geluidssysteem aangeschaft. Voor dit systeem is de nieuwste draadloze FM-technologie toegepast waardoor u volledige bewegingsvrijheid heeft terwijl u geniet van uw favoriete muziek en films. Geen onhandige kabels en hoofdtelefoonsnoeren meer! Leest u deze gebruiksaanwijzing grondig zodat u uw draadloze stereo FM-geluidssysteem optimaal kunt benutten.
BELANGRIJK
Leest u al deze instructies. Alle veiligheids- en bedieningsvoorschriften dienen gelezen te worden voor u het draadloze hoofdtelefoonsysteem in gebruik neemt.
Controleer of de netspanning op het typeplaatje van de adapter overeenkomt met de plaatselijke netspanning voor u de adapter aansluit op de netvoeding.
Haal de batterijen uit het batterijvak van de hoofdtelefoon en haal de stekker van de adapter uit het stopcontact als u het systeem gedurende langere tijd niet zult gebruiken.
Voorkom het risico op brand en een elektrische schok: bescherm dit apparaat tegen vocht, regen, zand of extreem hoge temperaturen, zoals bij verwarmings-apparatuur of in de felle zon.
Radioapparatuur voor draadloze audiotoepassingen is niet beschermd tegen storing van andere radiobronnen.
BELANGRIJK
Let u erop dat de batterijen helemaal opgeladen zijn - gedurende ongeveer 16 uur - voor u de FM-hoofdtelefoon voor de eerste keer gebruikt. Dit verlengt de gebruiksduur van de batterijen.
De voordelen van de nieuwste draadloze RF/FM-technologie van Philips
Draadloos zenden
De FM-zender stuurt het stereo audiosignaal van uw audio- of videobron naar de FM-hoofdtelefoon zonder gebruik van snoeren.
Ruim zendbereik
Uw FM-hoofdtelefoon kan signalen ontvangen tot op 100 meter afstand.
Hoogfrequent radiosysteem
De FM-hoofdtelefoonset gebruikt een hoge radiofrequentie als signaaldrager zodat u verzekerd bent van een zeer heldere en scherpe ontvangst.
Onderdrukken van het geluid
Vermindert het ruisniveau wanneer het geluidssignaal te zacht is of niet beschikbaar is.
Automatische aan/uit-indicator
De FM-zender wordt automatisch ingeschakeld en begint te zenden wanneer audiosignalen waargenomen worden op de audio-ingang (rode indicator). Als geen audiosignalen waargenomen worden dan wordt de FM-zender na enkele minuten automatisch uitgeschakeld.
Automatisch afstemmen
De FM-hoofdtelefoon stemt automatisch af op de juiste zendfrequentie als u op de afstemknop drukt.
Algemene informatie
Oplaadsysteem
De FM-zender laadt de ingebouwde oplaadbare LR03/AAA NiMH-batterijen van de hoofdtelefoon op. U hoeft enkel de hoofdtelefoon op de draagpin te plaatsen en het laadsnoer aan te sluiten op de hoofdtelefoon en de zender.Tijdens het opladen brandt de groene indicator.
Eenvoudig zenden
De FM-hoofdtelefoon kan signalen ontvangen van de zender, zelfs door deuren, muren en ramen.
Meerdere hoofdtelefoons met één zender
Een extra aantal hoofdtelefoons en /of draadloze luidsprekers kunnen gebruikt worden met één enkele zender op voorwaarde dat ze: - werken op de 864 MHz-band - een 19 kHz-piloottoon kunnen waarnemen.
Raadpleeg de technische gegevens van het apparaat om de compatibiliteit te controleren.
Inhoud van de set
Dit FM-hoofdtelefoonsysteem bestaat uit de volgende onderdelen:
1 x FM-zender SBC HC8802
1 x FM-hoofdtelefoon SBC HC8805
1 × 12 volt/200 mA AC/DC-adapter SBC CS030/00
2 × oplaadbare batterijen, type LR03/AAA (NiMH), 550 mAh
Bedieningselementen
1 x audiokabel (2 m) met 3,5 mm-stereostekker en 2 RCA (cinch)-stekkers
1 x laadsnoer (55 cm)
1 x 3,5 mm naar 6,3 mm-stereoadapterstekker
1 x draagpin voor de hoofdtelefoon
Zender (figuur 1)
1 Draagpin voor de hoofdtelefoon
2 Aan/uit-indicator – brandt wanneer audiosignalen waargenomen worden op de audio-ingang.
3 Laadindicator – brandt als het laadsnoer aangesloten is op de hoofdtelefoon en de FM-zender. Batterijen die helemaal leeg zijn, zijn na ongeveer 16 uur weer volledig opgeladen.
4 Laadingang – sluit het laadsnoer aan op deze ingang.
5 DC-voedingsaansluiting – aansluiting voor de 12 volt/200 mA AC/DC-adapter
6 3,5 mm-stereohoofdtelefoonaudio-ingang – om uw FM-zender aan te sluiten op een audiobron
7 Kanaalkiezer – kies één van de 3 kanalen voor een optimale ontvangst. We adviseren u kanaal 1 als eerste te kiezen.
8 Bedieningspaneel
Hoofdtelefoon (figuur 2)
9 Aan/uit-knop – druk op de knop om de hoofdtelefoon in en uit te schakelen.
10 Aan/uit-indicator – brandt tijdens het gebruik. Als de batterijen bijna leeg zijn dan knippert de aan/uit-indicator; u moet dan de hoofdtelefoon gedurende ongeveer 16 uur opladen voor u deze weer gebruikt.
11 Laadindicator – brandt als het laadsnoer aangesloten is op de hoofdtelefoon en de FM-zender. Batterijen die helemaal leeg zijn, zijn na ongeveer 16 uur weer volledig opgeladen.
12 Laadingang – sluit het laadsnoer aan op deze ingang; de groene laadindicator op de voorkant van de zender moet beginnen branden om aan te geven dat de hoofdtelefoon opgeladen wordt.
13 Afstemmen – houd de knop gedurende ongeveer 1 seconde ingedrukt. De hoofdtelefoon stemt automatisch af op de juiste zendfrequentie. Is dit niet het geval, herhaal dan deze stap.
14 Volume – zet het volume op het gewenste luisterniveau.
Voeding van de zender
BELANGRIJK
Gebruik enkel de Philips SBC CS030/00 12 volt/200 mA AC/DC-adapter.
1 Let erop dat de nominale netspanning van de adapter overeenkomt met de netspanning van het stopcontact.
2 Sluit de DC-stekker van de AC/DC-adapter aan op de 12 volt-DC-voedingsingang op de achterkant van de zender.
3 Sluit de 12 volt/200 mA AC/DC-adapter aan op het stopcontact.
- Haal de AC/DC-adapter altijd uit het stopcontact als u de zender gedurende langere tijd niet zult gebruiken.
Met het oog op het milieu
Wij hebben alle overbodig verpakkingsmateriaal weggelaten en ervoor gezorgd dat de verpakking gemakkelijk in twee materialen te scheiden is: karton en polyethyleen.
Uw apparaat bestaat uit materialen die door een gespecialiseerd bedrijf gerecycled kunnen worden. Informeer waar u verpakkingsmateriaal, lege batterijen en oude apparatuur voor recycling kunt inleveren.
Voeding van de hoofdtelefoon BELANGRIJK
Gebruik enkel oplaadbare NiMH-batterijen, type LR03/AAA (bij voorkeur Philips).
Gebruik geen NiCd-batterijen of alkalinebatterijen want deze kunnen uw draadloos FM-systeem beschadigen!
1 Controleer of de aan/uit-knop van de FM-hoofdtelefoon ingeschakeld is.
2 Als de rode aan/uit-indicator op de FM-hoofdtelefoon begint te knipperen dan betekent dit dat de batterijen bijna leeg zijn.
3 Om de ingebouwde oplaadbare LR03/AAA NiMH-batterijen van de hoofdtelefoon op te laden moet u het laadsnoer aansluiten op de hoofdtelefoon en de zender. (figuur 3).
Opmerkingen:
Bij batterijen die helemaal leeg zijn duurt het ongeveer 16 uur om weer volledig op te laden.
Tijdens het opladen wordt de
FM-hoofdtelefoon automatisch uitgeschakeld.
Verwijder de batterijen als u de hoofdtelefoon gedurende langere tijd niet zult gebruiken.
Batterijen bevatten chemicaliën en moeten daarom op de juiste manier ingeleverd worden.
Vervangen van de batterijen van de hoofdtelefoon (figuur 4)
BELANGRIJK
Gebruik enkel oplaadbare NiMH-batterijen, type LR03/AAA (bij voorkeur Philips).
Gebruik geen NiCd-batterijen of alkalinebatterijen want deze kunnen uw draadloos FM-systeem beschadigen!
1 Verwijder de oorkussens.
2 Haal de batterijen uit en lever ze op de juiste manier in.
3 Plaats nieuwe batterijen. Gebruik enkel NiMH-batterijen, type LR03/AAA (bij voorkeur Philips).
4 Let erop dat de batterijen op de juiste manier geplaatst worden zoals aangegeven door de symbolen in het batterijvak.
5 Plaats de oorkussens terug op de hoofdtelefoon.
BELANGRIJK
Let u erop dat de batterijen helemaal opgeladen zijn - gedurende ongeveer 16 uur - voor u de FM-hoofdtelefoon voor de eerste keer gebruikt. Dit verlengt de gebruiksduur van de batterijen.
Aansluiten van de FM-zender op de hoofdtelefoonuitgang van een audiobron (figuur 5)
1 Sluit de 3,5mm-stereostekker van de stereo-audiokabel aan op de hoofdtelefoonuitgang van een audiobron, bijvoorbeeld een tv, hi-fi of pc.
- Heeft uw audiobron een 6,3mm-hoofdtelefoonuitgang, gebruik dan de bijgeleverde 3,5mm tot 6,3 mm-stereoadapterstekker.
2 Schakel uw audiobron in. De rode voedingsindicator van de zender begint te branden wanneer een audiosignaal ontvangen wordt.
3 Schakel de hoofdtelefoon in. Als de hoofdtelefoon nog niet goed afgestemd is op de zender dan kan het zijn dat u een sissend geluid hoort door de hoofdtelefoon.
4 Houd de afstemknop ongeveer 1 seconde ingedrukt om af te stemmen. Herhaal dit indien nodig.
5 Zet het volume op het gewenste niveau met de volumeknop van de hoofdtelefoon.
Basisbediening
Als de FM-zender aangesloten is op de hoofdtelefoonuitgang van een audiobron.
1 Schakel uw audiobron in en zet voorzichtig het volume van de audiobron harder. De rode voedingsindicator van de zender begint te branden wanneer een audiosignaal ontvangen wordt.
2 Schakel de hoofdtelefoon in. Als de hoofdtelefoon nog niet goed afgestemd is op de zender dan kan het zijn dat u een sissend geluid hoort door de hoofdtelefoon.
3 Houd de afstemknop ongeveer 1 seconde ingedrukt om af te stemmen. Herhaal dit indien nodig.
4 Zet het volume op het gewenste niveau met de volumeknop van de hoofdtelefoon.
Verhelpen van storingen
Als zich een probleem voordoet, controleer dan eerst de punten op de onderstaande lijst voor u het apparaat in reparatie geeft.
Kunt u het probleem niet oplossen aan de hand van deze aanwijzingen, raadpleeg dan uw leverancier of serviceorganisatie.
WAARSCHUWING: Probeer in geen geval zelf het systeem te repareren want dan vervalt de garantie.
| Probleem | Oplossing |
| Geen geluid | – Controleer of de AC/DC-adapter goed aangesloten is op het stopcontact en of de DC-stekker goed aangesloten is op de 12 volt-DC-ingang op de achterkant van de zender.– Controleer of de aan/uit-knop van de hoofdtelefoon ingeschakeld is.– De batterijen van de hoofdtelefoon zijn bijna leeg. Sluit het laadsnoer aan op de hoofdtelefoon en de zender.(zie Voeding van de hoofdtelefoon).– Controleer of de audiobron ingeschakeld is en afgestemd op een kanaal met audio.– Het volume is niet ingesteld. Zet het volume van de audiobron/ hoofdtelefoon harder.– Stel de afstemfrequentie van de hoofdtelefoon in. Houd de afstemknop ongeveer 1 seconde ingedrukt.– Gebruik de zender HC8802. Door de geavanceerde technologieën die gebruikt werden bij de hoofdtelefoon HC8805 kan het zijn dat bepaalde zenders die reeds ingebouwd zijn in andere apparatuur niet compatibel zijn met de hoofdtelefoon HC8805. |
| Vervormd geluid | – Stel de afstemfrequentie van de hoofdtelefoon in. Houd de afstemknop ongeveer 1 seconde ingedrukt. Herhaal dit indien nodig.– Stel de frequentie van de zender in. Kies één van de 3 kanalen van de zender. Stel vervolgens de frequentie van de hoofdtelefoon in door de afstemknop ongeveer 1 seconde ingedrukt te houden.– De batterijen van de hoofdtelefoon zijn bijna leeg. Sluit het laadsnoer aan op de hoofdtelefoon en de zender.(zie Voeding van de hoofdtelefoon). |
Verhelpen van storingen
| Vervormd geluid | – Controleer of het volume van de audiobron/ hoofdtelefoon niet te hard staat. Zet het volume zachter:– De zender is te ver verwijderd. Ga dichter in de buurt van de zender.– Interferentie van tl-lampen / andere radiobronnen. Verplaats de zender of de hoofdtelefoon / wijzig het kanaal van de zender.– Gebruik de zender HC8802. Door de geavanceerde technologieën die gebruikt werden bij de hoofdtelefoon HC8805 kan het zijn dat bepaalde zenders die reeds ingebouwd zijn in andere apparatuur niet compatibel zijn met de hoofdtelefoon HC8805. |
| Onderhoud | – Als u de hoofdtelefoon gedurende langere tijd niet zult gebruiken, verwijder dan de batterijen om te voorkomen dat ze gaan lekken waardoor corrosie ontstaat.– Vervang de batterijen enkel door NiMH-batterijen, type LR03/AAA (bij voorkeur Philips).– Houd de hoofdtelefoon uit de buurt van warmtebronnen. Bescherm dit apparaat tegen felle zon, stof, vocht, regen en mechanische schokken.– Maak de hoofdtelefoon of de zender niet schoon met alcohol, verdunner of middelen op basis van benzine. U kunt de apparaten schoonmaken met een licht bevochtigde zeemlap.– Gebruik geen schoonmaakmiddelen die alcohol, spiritus, ammonia of schuurmiddel bevatten want die kunnen de apparaten beschadigen. |
Bescherm uw gehoor! Langdurig gebruik aan een hoog volume kan blijvend letsel aan uw gehoor veroorzaken.
| Systeem: | Radiofrequent (RF) |
| Zendfrequentie:(Zender HC8802 ) | Kanaal 1: 863.5 MHzKanaal 2: 864.0 MHzKanaal 3: 864.5 MHz |
| Zendfrequentie:(Hoofdtelefoon HC8805) | 863.2 tot 864.7 MHz (Automatisch afstemmen) |
| Modulatie: | Frequentiemodulatie (FM) |
| Zendvermogen: | <10m Watt |
| Effectief zendbereik: | tot 100 meter, omni-directioneel (360°) |
| Ingangsniveau: | 500 mVrms (1 kHz sinusgolf ) |
| Voeding – zender: | 12Volt / 200 mA DC, middenpen plus |
| Voeding – hoofdtelefoon: | 2 × LR03 (AAA) batterijen (NiMH) |
| Frequentiebereik(Hoofdtelefoon): | 10 – 23,000 Hz |
| Signaal/ruis-verhouding: | > 60 dB (1 kHz sinusgolf, A-gewogen) |
| Vervorming: | < 0.5% THD |
| Kanaalscheiding: | > 30 dB |
Europese Voorschriften
Dit product is ontworpen, getest en gefabriceerd volgens de Europese R&TTE-richtlijn 1999/5/EC.
Conform deze richtlijn kan het product in de volgende landen voor service aangeboden worden:
R&TTE-richtlijn 1999/5/EC
Dit product voldoet aan de Class 3-richtlijn zoals vastgelegd in ETS 300 445.
