Produkttype	Trådløst FM-lydsystem for hodetelefoner
Merke	Philips
Modell	SBCHC8800 (sender HC8802, hodetelefon HC8805)
Senderens strømforsyning	AC/DC-adapter 12V/200mA (Philips SBC CS030/00)
Hodetelefonens strømforsyning	2 oppladbare NiMH LR03/AAA-batterier (16 timers lading)
Overføring	Trådløs FM, frekvens 863-865 MHz, rekkevidde opptil 100 m (360°)
Modulasjon	Frekvensmodulasjon (FM)
Frekvensrespons	10 – 23 000 Hz
Signal/støy-forhold	> 60 dB
Distorsjon	< 0,5% THD
Antall kanaler	3 valgbare kanaler på senderen
Hovedfunksjoner	Automatisk avstemming, demping (Mute), automatisk av/på, innebygd ladesystem, kompatibilitet med flere hodetelefoner
Lydinngang	Stereojack 3,5 mm (adapter 6,3 mm medfølger)
Inkluderte tilbehør	Sender HC8802, lydkabel (2 m, 3,5 mm til RCA), ladekabel (55 cm), adapter 3,5 til 6,3 mm, hodetelefonholderstift
Vedlikehold og rengjøring	Rengjør med en myk, lett fuktig klut; ikke bruk alkohol, tynner, ammoniakk eller slipende midler
Sikkerhet	Ikke utsett for fuktighet, regn, overdreven varme eller direkte sollys; koble fra ved lengre tids bruk
Hørselsbeskyttelse	Langvarig bruk ved høyt volum kan skade hørselen
Generell informasjon	Bruksanvisning 133 sider, sertifisert R&TTE 1999/5/EC

Ofte stilte spørsmål - SBCHC8800 PHILIPS

Hva gjør jeg hvis jeg ikke hører noe?

Kontroller først at strømadapteren er riktig tilkoblet og at hodetelefonen er slått på. Sørg for at batteriene er ladet (lad i 16 timer om nødvendig). Øk volumet på lydkilden og hodetelefonen. Til slutt still inn hodetelefonen ved å trykke i 1 sekund på innstillingsknappen.

Lyden er forvrengt, hva bør jeg gjøre?

Reduser volumet på kilden og hodetelefonen. Lad batteriene hvis indikatoren blinker. Kom nærmere senderen. Bytt kanal på senderen (velger på baksiden) og still inn hodetelefonen på nytt. Hold senderen unna kilder til forstyrrelser (lysrør, andre radioenheter).

Hvordan lader jeg hodetelefonen?

Bruk den medfølgende ladekabelen til å koble ladeinngangen på hodetelefonen til ladeinngangen på senderen. Den grønne lampen på senderen lyser. Full lading tar omtrent 16 timer. Hodetelefonen slår seg automatisk av under lading.

Hvilke typer batterier skal jeg bruke?

Bruk utelukkende oppladbare NiMH LR03/AAA-batterier (standardtype, fortrinnsvis Philips). Bruk aldri NiCd- eller alkaliske batterier, da dette kan skade systemet.

Hvordan bytter jeg batteriene i hodetelefonen?

Fjern øreputene, deretter de brukte batteriene. Sett inn to nye NiMH LR03/AAA-batterier og følg angitte polariteter. Sett på øreputene igjen.

Hodetelefonen kobler seg ikke til senderen

Trykk på innstillingsknappen på hodetelefonen og hold den inne i omtrent 1 sekund. Hvis det ikke fungerer, bytt kanal på senderen (posisjon 1, 2 eller 3) og gjenta innstillingen.

Hva er maksimal rekkevidde?

Rekkevidden kan nå 100 meter i fritt felt, med omnidireksjonell dekning (360°). Hindringer (vegger, dører) reduserer rekkevidden.

Kan jeg bruke flere hodetelefoner med samme sender?

Ja, forutsatt at de ekstra hodetelefonene fungerer i 864 MHz-båndet og oppdager en pilotsignal på 19 kHz. Sjekk kompatibiliteten i enhetens spesifikasjoner.

Hvordan rengjør jeg hodetelefonen eller senderen?

Rengjør med en lett fuktig semsket skinnklut. Bruk aldri alkohol, tynner, ammoniakk eller slipende produkter, da de kan skade huset.

Hva gjør jeg hvis enheten ikke slår seg på?

Kontroller at strømadapteren er riktig tilkoblet (12V/200mA). Sørg for at strømbryteren på hodetelefonen står på På. Hvis batteriene er svake, lad dem i 16 timer.

BRUKSANVISNING SBCHC8800 PHILIPS

Radioudstyr til trådløse audio-anvendelser er ikke beskyttet mod forstyrrelser fra andre radioapparater.

VIGTIGT

Trådløs transmission

1 x hovedtelefonstøtteben

1 Hovedtelefonstøtteben

2 Strømindikator – lyser, när der konstateres audio-signaler ved audio-indgangen.

Brug ikke NiCd batterier eller alkaline-batterier, da disse kan beskadige det FM-trådløse system!

Brug ikke NiCd batterier eller alkaline-batterier, da disse kan beskadige det FM-trådløse system!

1 x hovedtelefonstøtteben

Sändaren (figur 1)

1 Hovedtelefonstøtteben

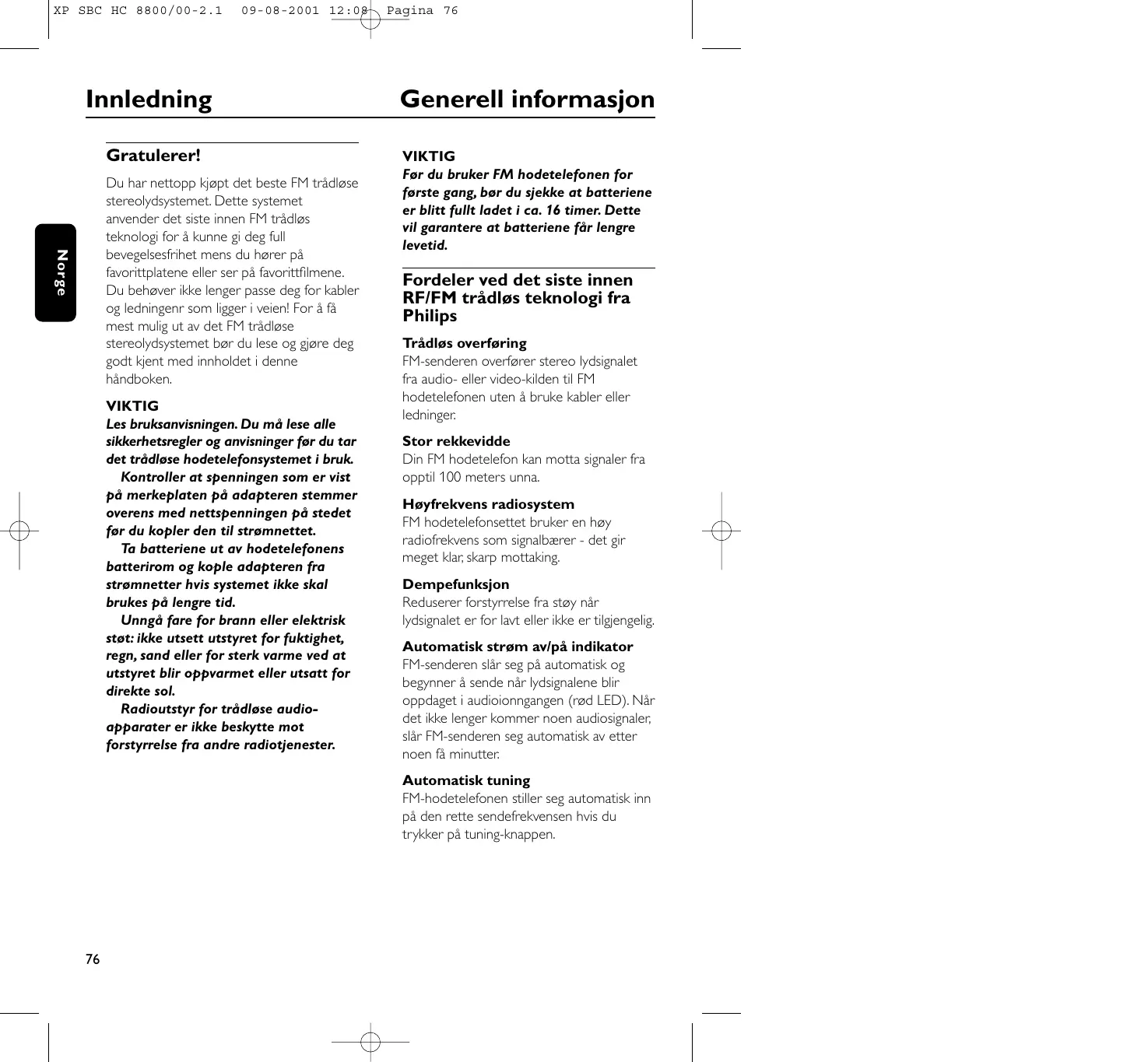

Generell informasjon

Gratulerer!

Du har nettopp kjøpt det beste FM trådløse stereolydsystemet. Dette systemet anvender det siste innen FM trådløs teknologi for å kunne gi deg full bevegelsesfrihet mens du hører på favorittplatene eller ser på favorittfilmene. Du behøver ikke lenger passe deg for kabler og ledningenr som ligger i veien! For å få mest mulig ut av det FM trådløse stereolydsystemet bør du lese og gjøre deg godt kjent med innholdet i denne håndboken.

VIKTIG

Kontroller at spenningen som er vist på merkeplaten på adapteren stemmer overens med nettspenningen på stedet før du kopler den til strømnettet.

Ta batteriene ut av hodetelefonens batterirom og kople adapteren fra strømnetter hvis systemet ikke skal brukes på lengre tid.

Unngå fare for brann eller elektrisk støt: ikke utsett utstyret for fuktighet, regn, sand eller for sterk varme ved at utstyret blir oppvarmet eller utsatt for direkte sol.

Radioutstyr for trådløse audio-apparater er ikke beskytte mot forstyrrelse fra andre radiotjenester.

VIKTIG

Før du bruker FM hodetelefonen for første gang, bør du sjekke at batteriene er blitt fullt ladet i ca. 16 timer. Dette vil garantere at batteriene får lengre levetid.

Fordeler ved det siste innen RF/FM trådløs teknologi fra Philips

Trådløs overføring

FM-senderen overfører stereo lydsignalet fra audio- eller video-kilden til FM hodetelefonen uten å bruke kabler eller ledninger.

Stor rekkevidde

Din FM hodetelefon kan motta signaler fra opptil 100 meters unna.

Høyfrekvens radiosystem

FM hodetelefonsettet bruker en høy radiofrekvens som signalbærer - det gir meget klar, skarp mottaking.

Dempefunksjon

Reduserer forstyrrelse fra støy når lydsignalet er for lavt eller ikke er tilgjengelig.

Automatisk strøm av/på indikator

FM-senderen slår seg på automatisk og begynner å sende når lydsignalene blir oppdaget i audioionngangen (rød LED). Når det ikke lenger kommer noen audiosignaler, slår FM-senderen seg automatisk av etter noen få minutter.

Automatisk tuning

FM-hodetelefonen stiller seg automatisk inn på den rette sendefrekvensen hvis du trykker på tuning-knappen.

Oppladbart system

FM-senderen lader opp hodetelefonens innebygde oppladbare LR03/AAA NiMH batterier. Plasser hodetelefonen riktig og kople ladekabelen mellom hodetelefonen og senderen. Den grønne LED-lampen lyser under ladingen.

Overføring uten hindringer

FM hodetelefonen er i stand til å motta signaller fra senderen, selv gjennom hidringer slik som f.eks. dører, vegger og vinduer.

Bruk flere hodetelefoner med én sender

Det går an å bruke flere hodetelefoner og/eller trådløse høyttalere samme med én enkelt sender hvis de:

• opererer på 864 MHz bänd
• kan detektere en 19 kHz pilottone.

Vennligst sjekk de elektriske spesifikasjonene som står oppgitt for å se om utstyret er kompatibelt.

Hva settet inneholder

Dette FM hodetelefonsystemet består av følgende tilbehør:

1 × SBC HC8802 FM-sender
1 x SBC HC8805 FM hodetelefon
1 x SBC CS030/00 12Volt / 200mA AC/DC adapter
2 x oppladbare batterier LR03/AAA (NiMH), 550 mAh
1 x audiokabel (2 m) med 3,5 mm stereo plugg og 2xRCA plugger
1 × ladekabel (55 cm)
1 x stereo adapterplugg med 3,5 mm plugg (inngang) og 6,3 mm stift
1 x støttestift for hodetelefon

Sender (figur 1)

1 Støttestift for hodetelefon
2 Strømindikator – lyser når audiosignaler blir detektert ved audioinntaket.
3 Ladeindikator – lyser när ladekabelen er koplet mellom hodetelefonen og FMsenderen. Batterier som er helt utladet vil være fullt ladet etter ca. 16 timer:

4 Ladeinngang – kople ladekabelen til inngangen.

5 DC strøm – koples til 12 Volt/200 mA AC/DC adapter

6 3,5 mm audioinntak for stereo hodetelefon – kopler FM-senderen til en lydkilde.

7 Kanalvelger – velg en av de 3 kanalene for best mulig mottaking. Vi anbefaler at du velger kanal 1 som første alternativ.

8 Betjeningspanel

Hodetelefon (figur 2)

9 Strøm av/på – trykk på knappen for å slå hodetelefonen av/på.
10 Indikatorlampe for strøm – lyser när den er i bruk. Når batteriene er nesten utladet, begynner strømindikatoren å blinke, og da bør du lade opp hodetelefonen i ca. 16 timer før du bruker den igjen.
11 Ladeindikator – lyser när ladekabelen er koplet mellom hodetelefonen og FMsenderen. Helt utladede batterier vil være fullt ladet etter ca. 16 timer:
12 Ladeinngang – kople ladekabelen til inngangen, grønn lade-LED foran på senderen må lyse for a vise at hodetelefonen blir ladet.
13 Tuning – trykk og hold knappen inne i ca. 1 sekund. Hodetelefonen vil automatisk bli tunet til den rette sendefrekvensen. Hvis ikke, gjentas dette trinnet.
14 Volum – reguler volumet til du får ønsket lydstyrke.

Strømforsyning til sender

VIKTIG

Bruk kun Philips SBC CS030/00 12 Volt/200 mA AC/DC adapter.

1 Forviss deg om at merkespenningen på adapteren stemmer overens med nettspenningen.
2 Kople DC kontakten på AC/DC adapteren til 12 Volt DC strøminntak-kontakten bak på senderen.
3 Kople 12 Volt/200 mA AC/DC adapteren til veggkotakten.
- Du må alltid kople fra AC/DC adapteren hvis det er lenge til neste gang senderen skal brukes.

Miljøhensyn

All overflødig emballasje har blitt utelatt. Vi har gjort vårt beste for å gjøre det lett å skille emballasjen i to materialer: pappkartong og polyetylen.

Enheten din består av materialer som kan gjenvinnes hvis de blir tatt fra hverandre av et firma som spesialiserer seg på dette. Vennligst overhold lokale bestemmelser når du kaster emballasje, gamle batterier og gammet utstyr.

Strømforsyning til hodetelefon

VIKTIG

Bruk kun oppladbare LR03/AAA NiMH batterier (fortrinnsvis Philips).

Ikke bruk Ni-kad batterier eller alkaliske batterier, da disse kan skade et trådløst FM-system!

1 Kontroller at strømknappen på FM hodetelefonen er slått på.
2 Når den røde strømindikatoren på FM hodetelefonen begynner å blinke, betyr det at batteriene nesten er utladet.
3 For å lade opp hodetelefonens innebygde oppladbare LR03/AAA NiMH batterier, kople ladekabelen mellom hodetelefonen og senderen. (figur 3).

Merk:

Hvis batteriene er helt utladet, vil det ta ca. 16 timer å lade dem opp igjen.

FM hodetelefonen vil slå seg av automatisk under ladingen.

Ta alltid ut batteriene hvis hodetelefonen ikke skal brukes på lengre tid.

Batterier inneholder kjemikalier og må derfor behandles som spesialavfall när de kastes.

Skifte ut batteri i hodetelefonen (figur 4)

VIKTIG

Bruk kun oppladbare LR03/AAA NiMH batterier (fortrinnsvis Philips).

Ikke bruk Ni-kad batterier eller alkaliske batterier, da disse kan skade et trådløst FM-system!

1 Ta av øreputene.
2 Ta ut batteriene og kast dem på forsvarlig vis.
3 Legg inn nye batterier. Bruk kun LR03/AAA NiMH batterier (fortrinnsvis Philips).
4 Kontroller at batterier er satt inn riktig slik som vist på symbolene i batterirommet.
5 Sett øreputene tilbake på ørekapslene.

VIKTIG

Før du bruker FM hodetelefonen for første gang, må du forvisse deg om at batteriene er blitt fullt oppladet i ca. 16 timer. På den måten garanterer du at batteriene får en lang levetid.

Kople FM-senderen til utgangen for hodetelefon på en audiokilde (figur 5)

1 Kople den andre 3,5 mm stereo pluggen på stereo audiokabelen til utgang for hodetelefon på en audiokilde, som f.eks.TV, HiFi eller PC.

- I tilfelle audiokilden har en 6,3 mm utgang for hodetelefon, bruk den 3,5 mm til 6,3 mm stereo adapterpluggen som følger med.

2 Dersom linjeutgangen på audiokilden har et regulerbart utgangsnivå, still utgangsnivået på audiokilden så høyt det er mulig uten at lyden blir forvrengt.
3 Slå på hodetelefonen. Det kan være at du hører støy i hodetelefonen hvis den ennå ikke er blitt tunet helt riktig i forhold til senderen.
4 Du kan stille den inn (tune) ved å trykke og holde inne kontrollknappen for tuning i ca. 1 sekund. Gjenta om nødvendig.
5 Bruk hodetelefonens volumkontroll til å regulere volumet (lydstyrken) etter behov.

Virkemåte

Når FM-senderen er koplet til en utgang for hodetelefon på en audiokilde.

1 Slå på audiokilden og øk volumet på audiokilden gradvis. Den røde strømindikatoren (rød LED-lampe) på senderen tennes hvis den mottar et audiosignal.
2 Slå på hodetelefonen. Det kan være at du hører støy i hodetelefonen hvis den ennå ikke er blitt tunet helt riktig i forhold til senderen.
3 Du kan stille den inn (tune) ved å trykke og holde inne kontrollknappen for tuning i ca. 1 sekund. Gjenta om nødvendig.
4 Bruk hodetelefonens volumkontroll til å regulere volumet (lydstyrken) etter behov.

Hvis det oppstår en feil, kontroller først punktene nedenfor før du tar settet inn til reparasjon.

Hvis du ikke kan rette på feilen ved å følge disse rådene, bør du rådføre deg med forhandleren eller et servicesenter.

ADVARSEL: Under ingen omstendigheter må du prøve å reparere settet selv, da dette vil gjøre garantien ugyldig.

Problem	Løsning
Ingen lyd	– Kontroller at AC/DC adapteren er plugget helt inn i AC utaket og at DC kontakten er satt ordentlig inn i 12 Volt DC inngangskontakten bak på senderen.– Kontroller at hodetelefonens av/på bryter er slått på.– Hodetelefonens batterier nesten utladet. Kople ladekabelen mellom hodetelefon og sender.(Se Strømforsyning til hodetelefon)– Kontroller at lydkilden er slått på og er stilt inn på en kanal med lyd.– Volum ikke regulert. Still volumet (lydstyrken) på audiokilde/hodetelefon høyere.– Reguler hodetelefonens tuningfrekvens.Trykk og hold inne kontrollknappen for tuning i ca. 1 sekund.– Gjør bruk av HC8802 senderen. Det er mulig at noen sendere som allerede er bygd inn i annet utstyr ikke er kompatible med HC8805 hodetelefonen på grunn av spissteknologien som benyttes i HC8805 hodetelefonen.
Forvrengt lyd	– Reguler hodetelefonens tuningfrekvens.Trykk og hold inne kontrollknappen for tuning i ca. 1 sekund. Gjenta om nødvendig.– Reguler senderens frekvens.Velg hvilken som helst av de 3 kanalene på senderen. Reguler deretter hodetelefonens frekvens ved å trykke og holde inne tuningknappen i ca. 1 sekund.– Hodetelefon batterier nesten utladet. Kople ladekabelen mellom hodetelefon og sender.(Se Strømforsyning til hodetelefon)

Feilsøking

Forvrengt lyd

– Kontroller at volum på audiokilde/hodetelefon ikke er stilt for høyt. Skru ned volumet.– Avstanden fra senderen er for stor: Flytt nærmere senderen.– Interferens fra lysstoffrør eller andre kilder til radiostøy.Flytt senderen eller hodetelefonen til et annet sted eller velg en annen kanal på senderen.– Gjør bruk av HC8802 senderen. Det er mulig at noen sendere som allerede er bygd inn i annet utstyr ikke er kompatible med HC8805 hodetelefonen på grunn av spissteknologien som benyttes i HC8805 hodetelefonen.

Vedlikehold

– Dersom hodetelefonen ikke skal brukes på lengre tid, bør du ta ut batteriene for å hindre lekkasje og korrosjon.– Bare skift ut batteriene med LR03/AAA NiMH batterier (fortrinnsvis Philips).– Hold hodetelefonen unna varmekilder. Den må ikke utsettes for direkte sol, for mye støv, fuktighet, regn eller mekanisk støt av noe slag.– Ikke bruk alkohol, tynner eller petroleum-baserte stoffer til å gjøre ren hodetelefonen eller senderen.Bruk et lett fuktet semsket skinn til rengjøring.– Ikke bruk rengjøringsmidler som inneholder alkohol, sprit, ammoniakk eller slipemidler, da disse kan skade hodetelefonen.

Vern om hørselen!

Hvis den stadig utsettes for høyt volum, kan det føre til varige hørselsskader.

Spesifikasjoner
Innstillinger

System:	Radiofrekvens (RF)
Bærefrekvens:(Sender HC8802 )	Kanal 1: 863.5 MHzKanal 2: 864.0 MHzKanal 3: 864.5 MHz
Bærefrekvens:(Hodetelefon HC8805)	863.2 til 864.7 MHz (Auto-tuning)
Modulasjon:	Frekvensmodulasjon (FM)
Effektiv utstrålt effekt:	<10m Watt
Effektiv rekkevidde:	opp til 100 meter, i alle retninger (360°)
Inngangsnivå:	500 mVrms (1 kHz sinusbølge)
Strømforsyning – sender:	12Volt / 200 mA DC, positivt midtuttak
Strømforsyning – hodetelefon:	2 x LR03 (AAA) batterier (NiMH)
Frekvensområde(Hodetelefon):	10 – 22,000 Hz
Signal-støy-forhold:	> 60 dB (1 kHz sinusbølge, A-veiet)
Forvrengning:	< 0.5% THD
Kanalseparasjon:	> 30 dB

Europeiske direktiver

Dette produktet har blitt utformet, testet og produsert i samsvar med EU-direktiv R&TTE 1999/5/EC.

Ifølge dette direktivet kan dette produktet tas i bruk i følgende land:

R&TTE Direktiv 1999/5/EC
