Produkttype	Trådløs FM Hi-Fi-kjede
Merke	Philips
Modell	SBCHC8350-00U (sender HC8352, hodetelefon HC8355)
Bærefrekvens	Kanal 1: 863,5 MHz / Kanal 2: 864,5 MHz
Modulasjon	FM (frekvensmodulert)
RF-utgangseffekt	< 10 mW
Overføringsrekkevidde	Opptil 100 m (omnidireksjonell)
Strømforsyning - sender	12 V DC / 200 mA (medfølgende strømadapter SBC CS030/00)
Strømforsyning - hodetelefon	2 oppladbare NiCd LR03/AAA-batterier (550 mAh)
Ladetid	16 timer for full lading
Audiofrekvensområde (hodetelefon)	10 - 19 000 Hz
Signal/støy-forhold	> 55 dB (1 kHz, A-vektet)
Total harmonisk forvrengning	< 0,5 %
Kanalseparasjon	> 30 dB
Audioinngangsnivå	200 mVrms (1 kHz)
Audioinngang	3,5 mm stereojack (6,3 mm adapter medfølger)
Antall valgbare kanaler	2
Funksjoner	Trådløs overføring, manuell innstilling, innebygd lading, automatisk på/av, kompatibel med ekstra hodetelefoner
Vedlikehold	Rengjør med en lett fuktig klut; ikke bruk alkohol, tynner eller slipende midler
Sikkerhet	Ikke reparer selv (garantibortfall); unngå langvarig høyt volum (risiko for hørselsskader)
Anbefalte batterier	Kun Philips NiCd LR03/AAA (ikke NiMH eller alkaliske)
Pakningsinnhold	1 sender HC8352, 1 hodetelefon HC8355, 1 strømadapter, 2 oppladbare batterier, 1 jack-adapter, 1 antennerør

Ofte stilte spørsmål - SBCHC8350-00U PHILIPS

Hvordan stiller jeg inn hodetelefonen på senderen?

Drei på innstillingsknappen på hodetelefonen til du får det klareste signalet mulig. Du kan også endre kanal på senderen (bryter på baksiden) for å forbedre mottaket.

Hva gjør jeg hvis det ikke kommer lyd i hodetelefonen?

Sjekk: 1) strømadapteren er ordentlig tilkoblet, 2) hodetelefonen er på, 3) batteriene er ladet (plasser dem i senderen i 16 timer), 4) lydkilden er på og volumet er tilstrekkelig, 5) innstillingen er riktig.

Hvordan lader jeg hodetelefonbatteriene?

Åpne batterirommet på hodetelefonen, ta ut NiCd-batteriene og plasser dem i ladeavdelingen på senderen. Den grønne lampen lyser. Forvent 16 timer for full lading.

Kan jeg bruke NiMH- eller alkaliske batterier?

Nei, bruk utelukkende oppladbare NiCd LR03/AAA-batterier (helst Philips). NiMH eller alkaliske kan skade systemet.

Hva er maksimal rekkevidde for systemet?

Rekkevidden kan være opptil 100 meter i fritt felt, med omnidireksjonell rekkevidde. Hindringer som vegger kan redusere rekkevidden.

Kan jeg koble flere hodetelefoner til samme sender?

Ja, forutsatt at ekstrahodetelefonene fungerer i 864 MHz-båndet og oppdager en pilotlyd på 19 kHz. Sjekk kompatibilitet.

Hvordan rengjør jeg hodetelefonen eller senderen?

Bruk en lett fuktig klut (ingen kjemikalier som alkohol eller tynner). Unngå fuktighet, overdreven varme og direkte sollys.

Hvorfor er det støy eller lydforvrengning?

Mulige årsaker: svake batterier (lad opp), for stor avstand, interferens (neonlys, andre radioer), for høyt volum, eller feil kanal. Juster innstillingen på nytt eller bytt kanal.

Senderen slår seg ikke på, hva gjør jeg?

Sjekk at strømadapteren er riktig tilkoblet og at stikkontakten fungerer. Senderen slås på automatisk når et lydsignal er til stede (rød lampe). Hvis det ikke er noe signal, forblir den av.

Hvordan bytter jeg batteriene i hodetelefonen?

Fjern øreputene, ta ut de gamle batteriene og sett inn to nye NiCd LR03/AAA-batterier med riktig polaritet. Sett på øreputene igjen. Lad helt opp før første gangs bruk.

BRUKSANVISNING SBCHC8350-00U PHILIPS

Radioudstyr til trådløse audio-anvendelser er ikke beskyttet mod forstyrrelser fra andre radioapparater.

VIGTIGT

Trådløs transmission

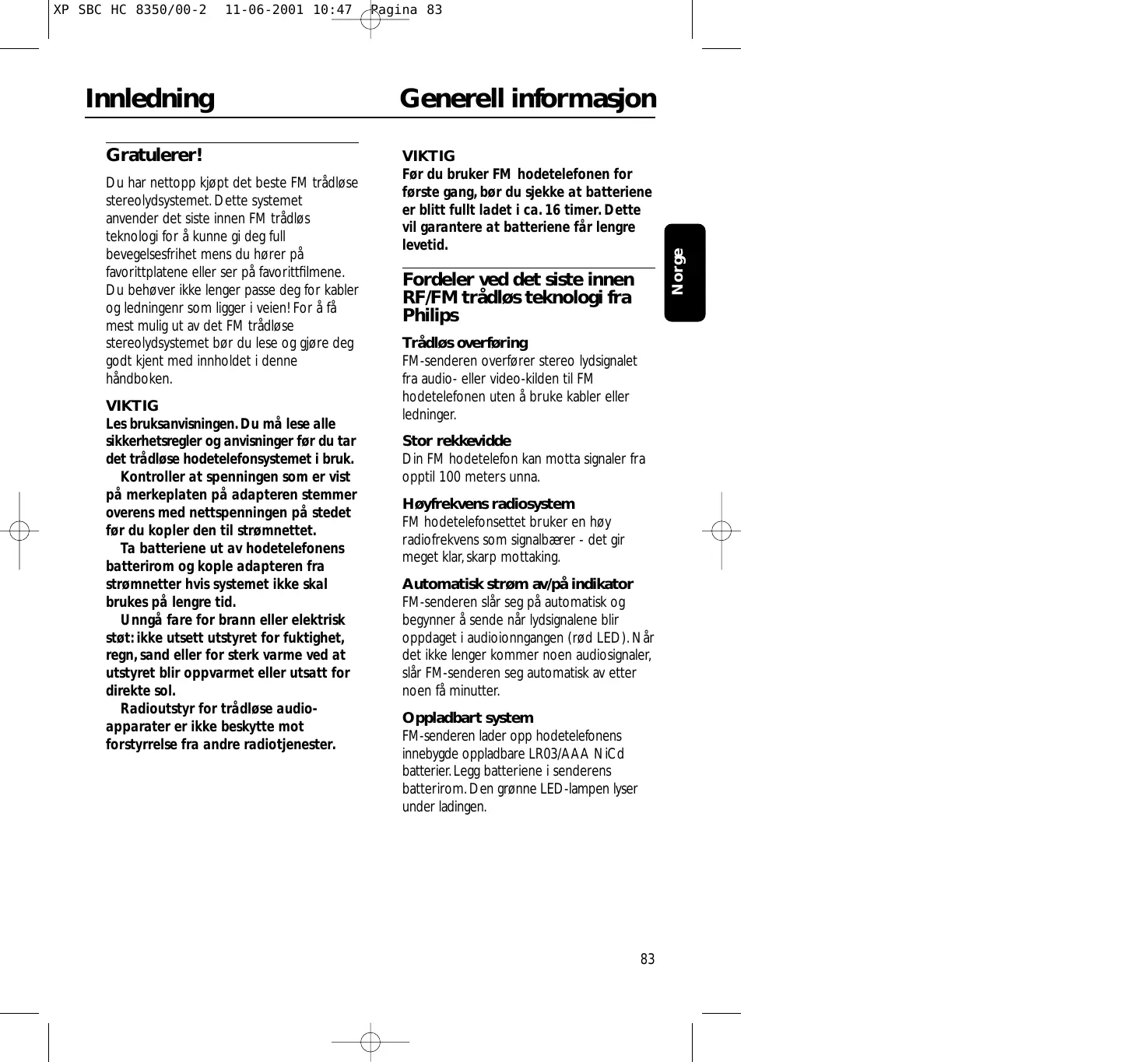

Generell informasjon

Gratulerer!

Du har nettopp kjøpt det beste FM trådløse stereolydsystemet. Dette systemet anvender det siste innen FM trådløs teknologi for å kunne gi deg full bevegelsesfrihet mens du hører på favorittplatene eller ser på favorittfilmene. Du behøver ikke lenger passe deg for kabler og ledningenr som ligger i veien! For å få mest mulig ut av det FM trådløse stereolydsystemet bør du lese og gjøre deg godt kjent med innholdet i denne håndboken.

VIKTIG

Kontroller at spenningen som er vist på merkeplaten på adapteren stemmer overens med nettspenningen på stedet før du kopler den til strømnettet.

Ta batteriene ut av hodetelefonens batterirom og kople adapteren fra strømnetter hvis systemet ikke skal brukes på lengre tid.

Unngå fare for brann eller elektrisk støt: ikke utsett utstyret for fuktighet, regn, sand eller for sterk varme ved at utstyret blir oppvarmet eller utsatt for direkte sol.

Radioutstyr for trådløse audio-apparater er ikke beskytte mot forstyrrelse fra andre radiotjenester.

VIKTIG

Før du bruker FM hodetelefonen for første gang, bør du sjekke at batteriene er blitt fullt ladet i ca. 16 timer. Dette vil garantere at batteriene får lengre levetid.

Fordeler ved det siste innen RF/FM trådløs teknologi fra Philips

Trådløs overføring

FM-senderen overfører stereo lydsignalet fra audio- eller video-kilden til FM hodetelefonen uten å bruke kabler eller ledninger.

Stor rekkevidde

Din FM hodetelefon kan motta signaler fra opptil 100 meters unna.

Høyfrekvens radiosystem

FM hodetelefonsettet bruker en høy radiofrekvens som signalbærer - det gir meget klar, skarp mottaking.

Automatisk strøm av/på indikator

FM-senderen slår seg på automatisk og begynner å sende når lydsignalene blir oppdaget i audioionngangen (rød LED). Når det ikke lenger kommer noen audiosignaler, slår FM-senderen seg automatisk av etter noen få minutter.

Oppladbart system

FM-senderen lader opp hodetelefonens innebygde oppladbare LR03/AAA NiCd batterier. Legg batteriene i senderens batterirom. Den grønne LED-lampen lyser under ladingen.

Overføring uten hindringer

FM hodetelefonen er i stand til å motta signaller fra senderen, selv gjennom hidringer slik som f.eks. dører, vegger og vinduer.

Bruk flere hodetelefoner med én sender

Det går an å bruke flere hodetelefoner og/eller trådløse høyttalere samme med én enkelt sender hvis de:

• opererer på 864 MHz bänd
• kan detektere en 19 kHz pilottone.

Vennligst sjekk de elektriske spesifikasjonene som står oppgitt for å se om utstyret er kompatibelt.

Hva settet inneholder

Dette FM hodetelefonsystemet består av følgende tilbehør:

1 x SBC HC8352 FM-sender
1 x SBC HC8355 FM hodetelefon
1 x SBC CS030/00 12Volt / 200mA AC/DC adapter
2 x oppladbare batterier LR03/AAA (NiCd), 550 mAh

1 x stereo adapterplugg med 3,5 mm plugg (inngang) og 6,3 mm stift

1 x antennerør

Sender (figur 1)

4 DC strøm – koples til 12 Volt/200 mA AC/DC adapter

5 3,5 mm audioinntak for stereo hodetelefon – kopler FM-senderen til en lydkilde.

6 Kanalvelger – velg en av de 2 kanalene for best mulig mottaking. Vi anbefaler at du velger kanal 1 som første alternativ.

7 Betjeningspanel

Hodetelefon (figur 2)

9 Strøm av/på – still velgeren på av eller på for å slå hodetelefonen av/på.

10 Batterirom – ta av øreputene, ta ut batteriene og legg dem i senderens laderom for opplading.

Strømforsyning til sender

VIKTIG

Bruk kun Philips SBC CS030/00 12 Volt/200 mA AC/DC adapter.

1 Forviss deg om at merkespenningen på adapteren stemmer overens med nettspenningen.
2 Kople DC kontakten på AC/DC adapteren til 12 Volt DC strøminntak-kontakten bak på senderen.
3 Kople 12 Volt/200 mA AC/DC adapteren til veggkotakten.

- Du må alltid kople fra AC/DC adapteren hvis det er lenge til neste gang senderen skal brukes.

4 Stikk antennerøret inn i hullet øverst på toppen av senderen. Pass på at ledningen som henger ut av hullet føres inn i antennerøret.

- Riktig installasjon av antennerøret vil utvide overføringsrekkevidden.

Strømforsyning til hodetelefon

VIKTIG

Bruk kun oppladbare LR03/AAA

NiCd batterier (fortrinnsvis Philips).

Ikke bruk NiMH batterier eller alkaliske batterier, da disse kan skade et trådløst FM-system!

1 Kontroller at strømknappen på FM hodetelefonen er slått på.
2 For å lade opp hodetelefonens innebygde oppladbare LR03/AAA NiCd batterier, åpne hodetelefonens batterirom. Ta ut batteriene og legg dem i senderens laderom for opplading.

Merk:

Hvis batteriene er helt utladet, vil det ta ca. 16 timer å lade dem opp igjen.

Ta alltid ut batteriene hvis hodetelefonen ikke skal brukes på lengre tid.

Batterier inneholder kjemikalier og må derfor behandles som spesialavfall när de kastes.

Miljøhensyn

All overflødig emballasje har blitt utelatt. Vi har gjort vårt beste for å gjøre det lett å skille emballasjen i to materialer: pappkartong og polyetylen.

Enheten din består av materialer som kan gjenvinnes hvis de blir tatt fra hverandre av et firma som spesialiserer seg på dette. Vennligst overhold lokale bestemmelser når du kaster emballasje, gamle batterier og gammet utstyr.

Skifte ut batteri i hodetelefonen (figur 3)

VIKTIG

Bruk kun oppladbare LR03/AAA NiCd batterier (fortrinnsvis Philips). Ikke bruk NiMH batterier eller alkaliske batterier, da disse kan skade et trådløst FM-system!

1 Ta av øreputene.
2 Ta ut batteriene og kast dem på forsvarlig vis.
3 Legg inn nye batterier. Bruk kun LR03/AAA NiCd batterier (fortrinnsvis Philips).
4 Kontroller at batterier er satt inn riktig slik som vist på symbolene i batterirommet.
5 Sett øreputene tilbake på ørekapslene.

VIKTIG

Før du bruker FM hodetelefonen for første gang, må du forvisse deg om at batteriene er blitt fullt oppladet i ca. 16 timer. På den måten garanterer du at batteriene får en lang levetid.

Kople FM-senderen til utgangen for hodetelefon på en audiokilde (figur 4)

1 Kople den andre 3,5 mm stereo pluggen på stereo audiokabelen til utgang for hodetelefon på en audiokilde, som f.eks.TV, HiFi eller PC.

- I tilfelle audiokilden har en 6,3 mm utgang for hodetelefon, bruk den 3,5 mm til 6,3 mm stereo adapterpluggen som følger med.

2 Dersom linjeutgangen på audiokilden har et regulerbart utgangsnivå, still utgangsnivået på audiokilden så høyt det er mulig uten at lyden blir forvrengt.
3 Slå på hodetelefonen. Det kan være at du hører støy i hodetelefonen hvis den ennå ikke er blitt tunet helt riktig i forhold til senderen.
4 Still inn ved å dreie på tuningknotten til signalet er så klart.
5 Bruk hodetelefonens volumkontroll til å regulere volumet (lydstyrken) etter behov.

Virkemåte

Når FM-senderen er koplet til en utgang for hodetelefon på en audiokilde.

1 Slå på audiokilden og øk volumet på audiokilden gradvis. Den røde strømindikatoren (rød LED-lampe) på senderen tennes hvis den mottar et audiosignal.
2 Slå på hodetelefonen. Det kan være at du hører støy i hodetelefonen hvis den ennå ikke er blitt tunet helt riktig i forhold til senderen.
3 Still inn ved å dreie på tuningknotten til signalet er så klart.
4 Bruk hodetelefonens volumkontroll til å regulere volumet (lydstyrken) etter behov.

Hvis det oppstår en feil, kontroller først punktene nedenfor før du tar settet inn til reparasjon.

Hvis du ikke kan rette på feilen ved å følge disse rådene, bør du rådføre deg med forhandleren eller et servicesenter.

ADVARSEL: Under ingen omstendigheter må du prøve å reparere settet selv, da dette vil gjøre garantien ugyldig.

Problem	Løsning
Ingen lyd	– Kontroller at AC/DC adapteren er plugget helt inn i AC utaket og at DC kontakten er satt ordentlig inn i 12 Volt DC inngangskontakten bak på senderen.– Kontroller at hodetelefonens av/på bryter er slått på.– Hodetelefonens batterier nesten utladet. Åpne hodetelefonens batterirom.Ta ut batteriene og legg dem i senderens laderom for opplading.(Se Strømforsyning til hodetelefon)– Kontroller at lydkilden er slått på og er stilt inn på en kanal med lyd.– Volum ikke regulert. Still volumet (lydstyrken) på audiokilde/hodetelefon høyere.– Reguler hodetelefonens tuningfrekvens. Drei tuningknotten til signalet er så klart.– Gjør bruk av HC8352 senderen. Det er mulig at noen sendere som allerede er bygd inn i annet utstyr ikke er kompatible med HC8355 hodetelefonen på grunn av spissteknologien som benyttes i HC8355 hodetelefonen.
Forvrengt lyd	– Reguler hodetelefonens tuningfrekvens. Drei tuningknotten til signalet er så klart.– Reguler senderens frekvens.Velg hvilken som helst av de 2 kanalene på senderen. Reguler deretter hodetelefonens frekvens ved å dreie på tuningknotten til signalet er så klart.– Hodetelefon batterier nesten utladet. Åpne hodetelefonens batterirom.Ta ut batteriene og legg dem i senderens laderom for opplading.(Se Strømforsyning til hodetelefon)

Feilsøking

Forvrengt lyd

– Kontroller at volum på audiokilde/hodetelefon ikke er stilt for høyt. Skru ned volumet.– Avstanden fra senderen er for stor. Flytt nærmere senderen.– Interferens fra lysstoffrør eller andre kilder til radiostøy. Flytt senderen eller hodetelefonen til et annet sted eller velg en annen kanal på senderen.– Gjør bruk av HC8352 senderen. Det er mulig at noen sendere som allerede er bygd inn i annet utstyr ikke er kompatible med HC8355 hodetelefonen på grunn av spissteknologien som benyttes i HC8355 hodetelefonen.

Vedlikehold

– Dersom hodetelefonen ikke skal brukes på lengre tid, bør du ta ut batteriene for å hindre lekkasje og korrosjon.– Bare skift ut batteriene med LR03/AAA NiCd batterier (for trinnsvis Philips).– Hold hodetelefonen unna varmekilder. Den må ikke utsettes for direkte sol, for mye støv, fuktighet, regn eller mekanisk støt av noe slag.– Ikke bruk alkohol, tynner eller petroleum-baserte stoffer til å gjøre ren hodetelefonen eller senderen. Bruk et lett fuktet semsket skinn til rengjøring.– Ikke bruk rengjøringsmidler som inneholder alkohol, sprit, ammoniakk eller slipemidler, da disse kan skade hodetelefonen.

Vern om hørselen!

Hvis den stadig utsettes for høyt volum, kan det føre til varige hørselsskader.

Spesifikasjoner
Innstillinger

System:	Radiofrekvens (RF)
Bærefrekvens:(Sender HC8352 )	Kanal 1: 863.5 MHzKanal 2: 864.5 MHz
Bærefrekvens:(Hodetelefon HC8355)	863.2 til 864.7 MHz (Manuell tuning)
Modulasjon:	Frekvensmodulasjon (FM)
Effektiv utstrålt effekt:	<10m Watt
Effektiv rekkevidde:	opp til 100 meter, i alle retninger (360°)
Inngangsnivå:	200 mVrms (1 kHz sinusbølge)
Strømforsyning – sender:	12Volt / 200 mA DC, positivt midtuttak
Strømforsyning – hodetelefon:	2 x LR03 (AAA) batterier (NiCd)
Frekvensområde(Hodetelefon):	10 – 19,000 Hz
Signal-støy-forhold:	> 55 dB (1 kHz sinusbølge, A-veiet)
Forvrengning:	< 0.5% THD
Kanalseparasjon:	> 30 dB

Europeiske direktiver

Dette produktet har blitt utformet, testet og produsert i samsvar med EU-direktiv R&TTE 1999/5/EC.

Ifølge dette direktivet kan dette produktet tas i bruk i følgende land:

R&TTE Direktiv 1999/5/EC
