BRUGSANVISNING SBCHC8350-00U PHILIPS

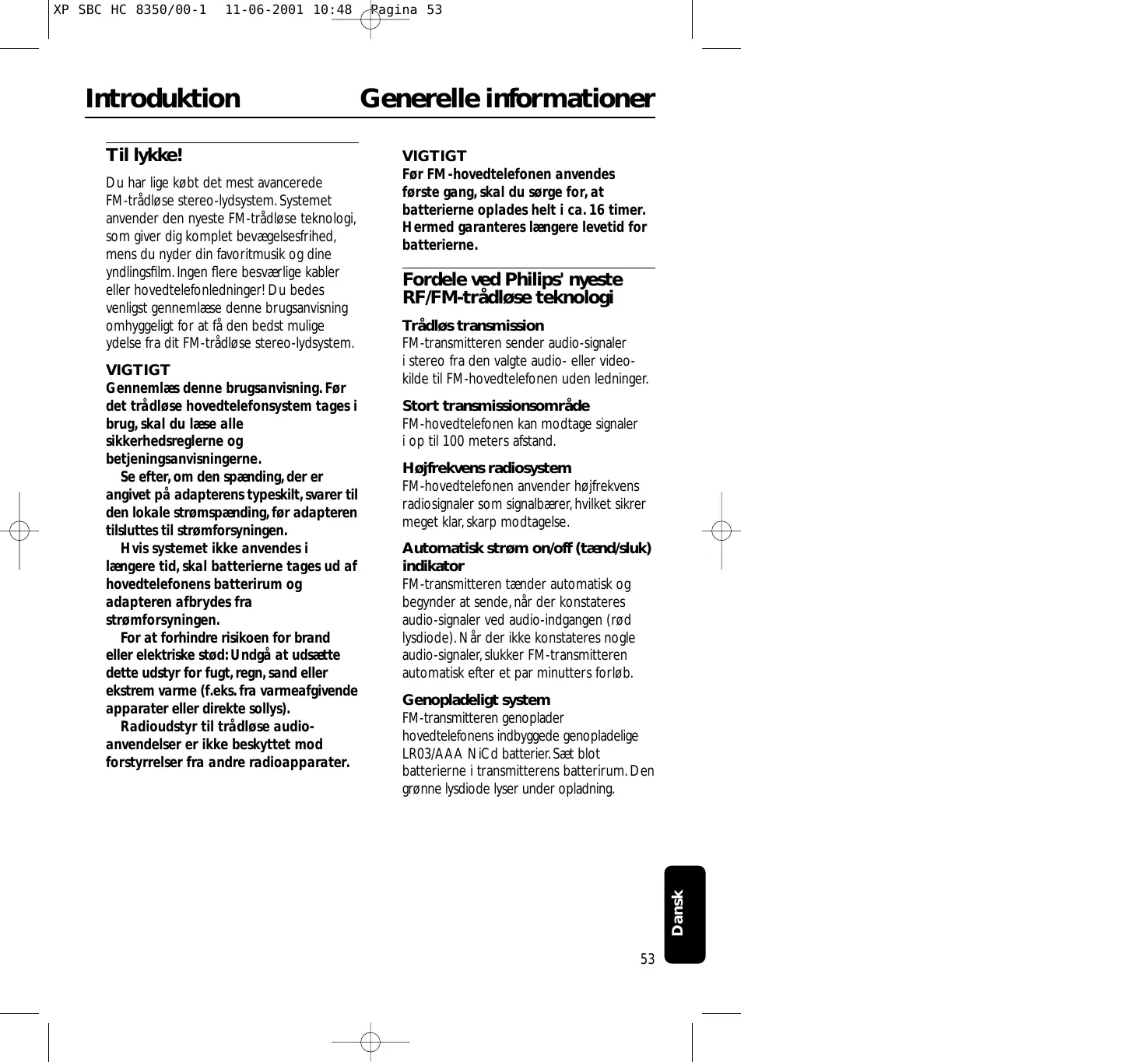

11-06-2001 10:48 Introduktion Til lykke! Du har lige købt det mest avancerede FM-trådløse stereo-lydsystem. Systemet anvender den nyeste FM-trådløse teknologi, som giver dig komplet bevægelsesfrihed, mens du nyder din favoritmusik og dine yndlingsfilm. Ingen flere besværlige kabler eller hovedtelefonledninger! Du bedes venligst gennemlæse denne brugsanvisning omhyggeligt for at få den bedst mulige ydelse fra dit FM-trådløse stereo-lydsystem. VIGTIGT Gennemlæs denne brugsanvisning. Før det trådløse hovedtelefonsystem tages i brug, skal du læse alle sikkerhedsreglerne og betjeningsanvisningerne. Se efter, om den spænding, der er angivet på adapterens typeskilt, svarer til den lokale strømspænding, før adapteren tilsluttes til strømforsyningen. Hvis systemet ikke anvendes i længere tid, skal batterierne tages ud af hovedtelefonens batterirum og adapteren afbrydes fra strømforsyningen. For at forhindre risikoen for brand eller elektriske stød: Undgå at udsætte dette udstyr for fugt, regn, sand eller ekstrem varme (f.eks. fra varmeafgivende apparater eller direkte sollys). Radioudstyr til trådløse audioanvendelser er ikke beskyttet mod forstyrrelser fra andre radioapparater. Pagina 53 Generelle informationer VIGTIGT Før FM-hovedtelefonen anvendes første gang, skal du sørge for, at batterierne oplades helt i ca. 16 timer. Hermed garanteres længere levetid for batterierne. Fordele ved Philips' nyeste RF/FM-trådløse teknologi Trådløs transmission FM-transmitteren sender audio-signaler i stereo fra den valgte audio- eller videokilde til FM-hovedtelefonen uden ledninger. Stort transmissionsområde FM-hovedtelefonen kan modtage signaler i op til 100 meters afstand. Højfrekvens radiosystem FM-hovedtelefonen anvender højfrekvens radiosignaler som signalbærer, hvilket sikrer meget klar, skarp modtagelse. Automatisk strøm on/off (tænd/sluk) indikator FM-transmitteren tænder automatisk og begynder at sende, når der konstateres audio-signaler ved audio-indgangen (rød lysdiode). Når der ikke konstateres nogle audio-signaler, slukker FM-transmitteren automatisk efter et par minutters forløb. Genopladeligt system FM-transmitteren genoplader hovedtelefonens indbyggede genopladelige LR03/AAA NiCd batterier. Sæt blot batterierne i transmitterens batterirum. Den grønne lysdiode lyser under opladning. Dansk

11-06-2001 10:48 Pagina 54 Generelle informationer Betjeningsanordninger Let transmission FM-hovedtelefonen kan modtage signaler fra transmitteren, selv igennem hindringer som f.eks døre, vægge og vinduer. Flere hovedtelefoner med én transmitter Et ekstra antal hovedtelefoner og/eller trådløse højttalere kan anvendes med en enkelt transmitter, hvis de: - virker inden for 864 MHz bølgelængden - kan konstatere en 19 kHz pilottone. Transmitter (figur 1) 1 Genopladningsindikator – den grønne lysdiode lyser under genopladning. Fuldstændig opbrugte batterier vil være helt opladede efter ca. 16 timer forløb. 2 Strømindikator – lyser, når der konstateres audio-signaler ved audioindgangen. 3 Genopladningsrum – sæt blot batterierne i transmitterens batterirum. Den grønne lysdiode lyser under genopladning. Man kan se, om apparatet er kompatibelt ved at henvise til dets elektriske specifikationer. 4 DC-strøm – tilsluttes 12 volt/200 mA AC/DC-adapteren Sættet indeholder 5 3,5 mm stereo-hovedtelefonens audio-indgang – forbinder FM-transmitteren med en audio-kilde Dette FM-hovedtelefonsystem består af følgende tilbehør: 1 x SBC HC8352 FM-transmitter 1 x SBC HC8355 FM-hovedtelefon 1 x SBC CS030/00 12 volt/200 mA AC/DC-adapter 2 x genopladelige batterier LR03/AAA (NiCd), 550 mAh 1 x stik til 6,3 mm stereo-adapterstik 1 x antennerør 6 Kanalskifter – vælg en af 2 kanaler for at få den bedst mulige modtagelse.Vi råder dig til at vælge kanal 1 som første mulighed. 7 Betjeningsplade Hovedtelefon (figur 2) 8 Strømindikator – lyser, når apparatet er i brug. 9 Strøm tænd/sluk – sæt kontakten på tænd eller sluk for at tænde og slukke for hovedtelefonen. 10 Batterirum – fjern ørepolstringerne, tag batterierne ud og sæt dem i transmitterens genopladningsrum for genopladning. 11 Lydstyrke – indstil lydstyrken på det ønskede niveau. 12 Indstilling – drej indstillingshjulet, indtil signalet er klarest. Dansk

11-06-2001 10:48 Pagina 55 Installation Transmitterens strømforsyning Hovedtelefonens strømforsyning VIGTIGT Brug kun Philips SBC CS030/00 12 volt/200 mA AC/DC-adapter. VIGTIGT Brug kun genopladelige LR03/AAA NiCd batterier (Philips LR03/AAA NiCd batterier anbefales). Brug ikke NiMH batterier eller alkaline-batterier, da disse kan beskadige det FM-trådløse system! 1 Sørg for, at adapterens nominelle spænding svarer til den lokale lysnetspænding. 2 Tilslut DC-stikket på AC/DC-adapteren til det 12 volt DC-strømindgangsstik, der sidder bagpå transmitteren. 3 Tilslut 12 volt/200 mA AC/DC-adapteren til lysnetstikkontakten. – Afbryd altid AC/DC-adapteren, hvis transmitteren ikke skal anvendes i længere tid. 4 Sæt antennerøret ind i hullet, der sidder ovenpå transmitteren. Sørg for, at ledningen, der hænger ud af hullet, føres ind i antennerøret. – Hvis antennerøret monteres korrekt, vil det forbedre transmissionsområdet. 1 Kontrollér, om strømknappen på FM-hovedtelefonen står på tændt (on). 2 Hovedtelefonens indbyggede genopladelige LR03/AAA NiCd batterier genoplades ved at åbne hovedtelefonens batterirum.Tag batterierne ud og sæt dem i transmitterens genopladningsrum for genopladning. Bemærk: Det tager ca. 16 timer at genoplade fuldstændig opbrugte batterier. Tag altid batterierne ud, hvis hovedtelefonen ikke skal anvendes i længere tid. Alle batterier indeholder kemikalier og skal derfor bortkastes på forsvarlig vis. Miljøinformation Dit apparat består af materialer, som kan genbruges, hvis det skilles ad af et specialfirma. Du bedes overholde de lokale forskrifter med hensyn til bortskaffelse af indpakningsmateriale, opbrugte batterier og kasseret udstyr.

Dansk Alt overflødigt indpakningsmateriale er blevet udeladt.Vi har gjort vores bedste for at gøre det så nemt som muligt at skille emballagen i tre enkelte materialer: pap og polyethylen.

11-06-2001 10:48 Installation Udskiftning af batterier i hovedtelefonen (figur 3) VIGTIGT Brug kun genopladelige LR03/AAA NiCd batterier (Philips LR03/AAA NiCd batterier anbefales). Brug ikke NiMH batterier eller alkaline-batterier, da disse kan beskadige det FM-trådløse system! 1 Fjern ørepolstringerne. 2 Tag batterierne ud og bortskaf dem på forsvarlig vis. 3 Sæt nye batterier i. Brug kun LR03/AAA NiCd batterier (Philips LR03/AAA NiCd batterier anbefales). 4 Sørg for, at batterierne er korrekt sat i som angivet ved de afmærkede symboler i batterirummet. 5 Sæt ørepolstringerne tilbage på ørekapslerne. VIGTIGT Før FM-hovedtelefonen anvendes første gang, skal du sørge for, at batterierne oplades helt i ca. 16 timer. Hermed garanteres længere levetid for batterierne. Tilslutning af FM-transmitteren til en hovedtelefonudgang på en audiokilde (figur 4) 1 Tilslut 3,5 mm stereo-stikket på stereoaudio-kablet til hovedtelefonudgangen på en audio-kilde som f.eks. et TV-apparat, et HiFi-anlæg eller en PC. – Hvis audio-kilden har en 6,3 mm hovedtelefonudgang bruges det medfølgende 3,5 mm til 6,3 mm stereo-adapterstik. Dansk

Pagina 56 Audio-tilslutninger 2 Tænd for audio-kilden og skru forsigtigt op for lydstyrken på audio-kilden. Den røde strømindikationslysdiode på transmitteren lyser ved modtagelse af et audio-signal. 3 Tænd for hovedtelefonen. Du kan høre en hvislelyd igennem hovedtelefonen, hvis den endnu ikke er indstillet korrekt til transmitteren. 4 Den indstilles ved at dreje indstillingshjulet, indtil signalet er på sit klareste. 5 Indstil lydstyrken på det ønskede niveau med hovedtelefonens lydstyrkeknap. Grundlæggende betjening Når FM-transmitteren er tilsluttet en hovedtelefonudgangen på en audio-kilde. 1 Tænd for audio-kilden og skru forsigtigt op for lydstyrken på audio-kilden. Den røde strømindikationslysdiode på transmitteren lyser ved modtagelse af et audio-signal. 2 Tænd for hovedtelefonen. Du kan høre en hvislelyd igennem hovedtelefonen, hvis den endnu ikke er indstillet korrekt til transmitteren. 3 Den indstilles ved at dreje indstillingshjulet, indtil signalet er på sit klareste. 4 Indstil lydstyrken på det ønskede niveau med hovedtelefonens lydstyrkeknap.

11-06-2001 10:48 Pagina 57 Problemløsning Hvis der skulle opstå en fejl, bedes du venligst først kontrollere nedenstående punkter, før du indleverer apparatet til reparation. Hvis problemet ikke kan afhjælpes ved at følge disse råd, skal du søge hjælp hos forhandleren eller servicecentret. Problem Afhjælpning Ingen lyd – Kontrollér, om AC/DC-adapteren er sat helt ind i AC-stikkontakten og at dens DC-stik er sat korrekt ind i 12 volt DC-indgangstikket, der sidder bagpå transmitteren. – Kontrollér, om hovedtelefonens strømkontakt står på tændt. – Hovedtelefonens batterier er ved at være opbrugte. Fjern ørepolstringerne.Tag batterierne ud og sæt dem i transmitterens genopladningsrum for genopladning. (se Hovedtelefonens strømforsyning) – Kontrollér, om der er tændt for audio-kilden og at den er indstillet på en kanal med audio. – Lydstyrken er ikke indstillet. Indstil lydstyrken på audiokilden/hovedtelefonen på et højere niveau. – Indstil hovedtelefonens indstillingsfrekvens. Den indstilles ved at dreje indstillingshjulet, indtil signalet er på sit klareste. – Sådan benyttes HC8352 transmitteren. Nogle transmittere har allerede andet indbygget udstyr, som måske ikke er kompatibelt med HC8355 hovedtelefonen på grund af de avancerede teknologier, der anvendes i HC8355 hovedtelefonen. Forvrænget lyd – Indstil hovedtelefonens indstillingsfrekvens. Den indstilles ved at dreje indstillingshjulet, indtil signalet er på sit klareste. – Indstil transmitterens frekvens.Vælg en af de 2 kanaler på transmitteren. Indstil derefter hovedtelefonens frekvens ved at dreje indstillingshjulet, indtil signalet er på sit klareste. – Hovedtelefonens batterier er ved at være opbrugte. Fjern ørepolstringerne.Tag batterierne ud og sæt dem i transmitterens genopladningsrum for genopladning. (se Hovedtelefonens strømforsyning)

Dansk ADVARSEL: Du må under ingen omstændigheder prøve at reparere apparatet selv, da dette vil medføre, at garantien bortfalder.

11-06-2001 10:48 Pagina 58 Problemløsning Forvrænget lyd – Kontrollér, at audio-kildens/hovedtelefonens lydstyrke ikke er indstillet for højt. Skru ned for lydstyrken. – Afstanden til transmitteren er for stor. Flyt dig nærmere til transmitteren. – Forstyrrelser fra lysstofrør/andre radioapparater. Flyt transmitteren eller hovedtelefonen et andet sted hen/skift kanal på transmitteren. – Sådan benyttes HC8352 transmitteren. Nogle transmittere har allerede andet indbygget udstyr, som måske ikke er kompatibelt med HC8355 hovedtelefonen på grund af de avancerede teknologier, der anvendes i HC8355 hovedtelefonen. Vedligeholdelse – Hvis hovedtelefonen ikke skal anvendes i længere tid, skal batterierne tages ud for at undgå lækage og korrosion. – Udskift kun batterierne med LR03/AAA NiCd batterier (Philips LR03/AAA NiCd batterier anbefales). – Lad ikke hovedtelefonen være i nærheden af varmeafgivende kilder. Undgå at udsætte den for direkte sollys, for meget støv, fugt, regn eller nogen form for mekaniske stød. – Rengør ikke hovedtelefonen eller transmitteren med alkohol, sprit, fortynder eller oliebaserede stoffer. Rengør huset med et let fugtigt vaskeskind. – Brug aldrig rensemidler, der indeholder alkohol, sprit, ammoniak eller skrappe midler, da disse kan beskadige huset. Sikkerhed mod høreskader! En konstant brug med høj lydstyrke kan give permanente høreskader. Dansk

Modulation: Frekvensmodulation (FM) Udstrålet udgangseffekt: <10m Watt Effektivt transmissionsområde: op til 100 meter, i alle retninger (360º) Indgangsniveau: 200 mVrms (1 kHz sinusbølge) Strømforsyning – transmitter: 12Volt / 200 mA DC, center positiv Strømforsyning – hovedtelefon 2 x LR03 (AAA) batterier (NiCd) Frekvensområde (Hovedtelefon): 10 – 19,000 Hz Signal/støjforhold: > 55 dB (1 kHz sinusbølge , A-vægtet) Forvrængning: < 0.5% THD Kanaladskillelse: > 30 dB EU-lovgivning Dette produkt er konstrueret, afprøvet og fremstillet i henhold til Rådets direktiv 1999/5/EF om radio- og teleterminaludstyr. I henhold til dette direktiv kan dette produkt anvendes i følgende lande:
