Type de produit	Chaîne Hi-Fi sans fil FM
Marque	Philips
Modèle	SBCHC8350-00U (émetteur HC8352, casque HC8355)
Fréquence porteuse	Canal 1: 863,5 MHz / Canal 2: 864,5 MHz
Modulation	FM (fréquence modulée)
Puissance de sortie RF	< 10 mW
Portée de transmission	Jusqu'à 100 m (omnidirectionnel)
Alimentation - émetteur	12 V CC / 200 mA (adaptateur secteur fourni SBC CS030/00)
Alimentation - casque	2 piles rechargeables NiCd LR03/AAA (550 mAh)
Temps de charge	16 heures pour une charge complète
Plage de fréquence audio (casque)	10 - 19 000 Hz
Rapport signal/bruit	> 55 dB (1 kHz, pondéré A)
Distorsion harmonique totale	< 0,5 %
Séparation des canaux	> 30 dB
Niveau d'entrée audio	200 mVrms (1 kHz)
Entrée audio	Jack stéréo 3,5 mm (adaptateur 6,3 mm fourni)
Nombre de canaux sélectionnables	2
Fonctionnalités	Transmission sans fil, syntonisation manuelle, charge intégrée, mise en/hors tension automatique, compatible avec casques supplémentaires
Entretien	Nettoyer avec un chiffon légèrement humide ; ne pas utiliser d'alcool, diluant ou produits abrasifs
Sécurité	Ne pas réparer soi-même (annulation de garantie) ; éviter volume élevé prolongé (risque de lésions auditives)
Piles recommandées	Philips NiCd LR03/AAA uniquement (pas de NiMH ni alcalines)
Contenu de l'emballage	1 émetteur HC8352, 1 casque HC8355, 1 adaptateur secteur, 2 piles rechargeables, 1 adaptateur jack, 1 tube d'antenne

FOIRE AUX QUESTIONS - SBCHC8350-00U PHILIPS

Comment syntoniser le casque sur l'émetteur ?

Tournez le bouton syntonisation du casque jusqu'à obtenir le signal le plus clair possible. Vous pouvez aussi changer le canal de l'émetteur (commutateur à l'arrière) pour améliorer la réception.

Que faire si je n'ai aucun son dans le casque ?

Vérifiez : 1) l'adaptateur secteur est bien branché, 2) le casque est allumé, 3) les piles sont chargées (placez-les dans l'émetteur 16h), 4) la source audio est allumée et le volume suffisant, 5) la syntonisation est correcte.

Comment recharger les piles du casque ?

Ouvrez le compartiment piles du casque, retirez les piles NiCd et placez-les dans le compartiment de charge de l'émetteur. Le voyant vert s'allume. Compter 16 heures pour une charge complète.

Puis-je utiliser des piles NiMH ou alcalines ?

Non, utilisez exclusivement des piles rechargeables NiCd LR03/AAA (de préférence Philips). Les NiMH ou alcalines peuvent endommager le système.

Quelle est la portée maximale du système ?

La portée peut atteindre 100 mètres en champ libre, avec un rayon omnidirectionnel. Des obstacles comme les murs peuvent réduire la portée.

Puis-je connecter plusieurs casques sur le même émetteur ?

Oui, à condition que les casques supplémentaires fonctionnent dans la bande 864 MHz et détectent un ton pilote de 19 kHz. Vérifiez la compatibilité.

Comment nettoyer le casque ou l'émetteur ?

Utilisez un chiffon légèrement humide (pas de produits chimiques comme alcool ou diluant). Évitez l'humidité, la chaleur excessive et la lumière directe du soleil.

Pourquoi y a-t-il des parasites ou une distorsion sonore ?

Causes possibles : piles faibles (rechargez), distance trop grande, interférences (lampes néon, autres radios), volume trop élevé, ou mauvais canal. Réajustez la syntonisation ou changez de canal.

L'émetteur ne s'allume pas, que faire ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise fonctionne. L'émetteur s'allume automatiquement lorsqu'un signal audio est présent (voyant rouge). Si aucun signal, il reste éteint.

Comment remplacer les piles du casque ?

Retirez les coussins auriculaires, sortez les piles usagées et insérez deux piles NiCd LR03/AAA neuves en respectant la polarité. Remettez les coussins. Rechargez complètement avant la première utilisation.

MODE D'EMPLOI SBCHC8350-00U PHILIPS

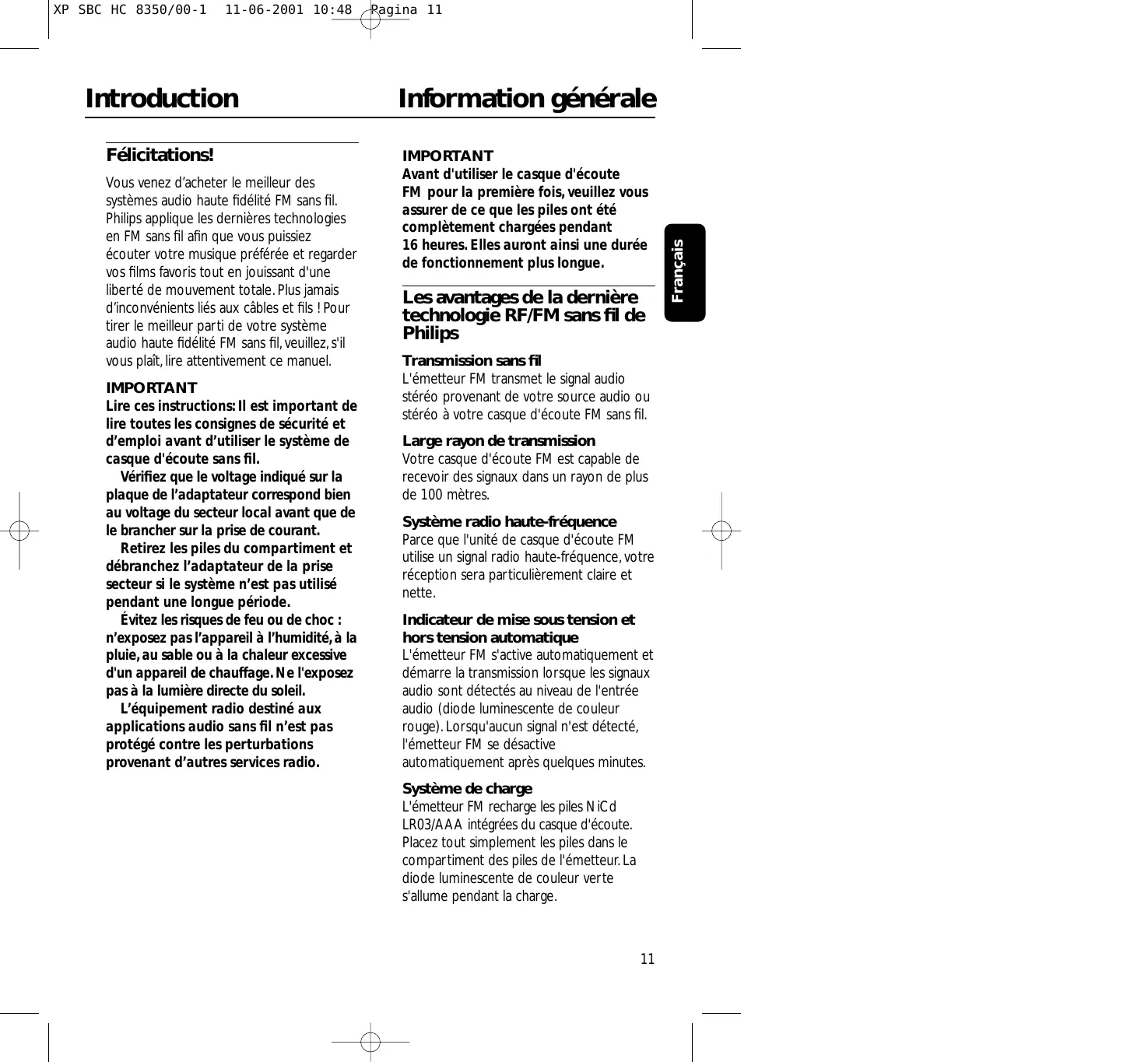

Information générale

Félicitations!

Vous venez d'acheter le meilleur des systèmes audio haute fidélité FM sans fil. Philips applique les dernières technologies en FM sans fil afin que vous puissiez écouter votre musique préférée et regarder vos films favoris tout en jouissant d'une liberté de mouvement totale. Plus jamais d'inconvénients liés aux câbles et fils ! Pour tirer le meilleur parti de votre système audio haute fidélité FM sans fil, veuillez, s'il vous plaît, lire attentivement ce manuel.

IMPORTANT

Lire ces instructions: Il est important de lire toutes les consignes de sécurité et d'emploi avant d'utiliser le système de casque d'écoute sans fil.

Vérifiez que le voltage indiqué sur la plaque de l'adaptateur correspond bien au voltage du secteur local avant que de le brancher sur la prise de courant.

Retirez les piles du compartiment et débranchez l'adaptateur de la prise secteur si le système n'est pas utilisé pendant une longue période.

Évitez les risques de feu ou de choc : n'exposez pas l'appareil à l'humidité, à la pluie, au sable ou à la chaleur excessive d'un appareil de chauffage. Ne l'exposez pas à la lumière directe du soleil.

L'équipement radio destiné aux applications audio sans fil n'est pas protégé contre les perturbations provenant d'autres services radio.

IMPORTANT

Avant d'utiliser le casque d'écoute FM pour la première fois, veuillez vous assurer de ce que les piles ont été complètement chargées pendant 16 heures. Elles auront ainsi une durée de fonctionnement plus longue.

Les avantages de la dernière technologie RF/FM sans fil de Philips

Transmission sans fil

L'émetteur FM transmet le signal audio stéréo provenant de votre source audio ou stéréo à votre casque d'écoute FM sans fil.

Large rayon de transmission

Votre casque d'écoute FM est capable de recevoir des signaux dans un rayon de plus de 100 mètres.

Système radio haute-fréquence

Parce que l'unité de casque d'écoute FM utilise un signal radio haute-fréquence, votre réception sera particulièrement claire et nette.

Indicateur de mise sous tension et hors tension automatique

L'émetteur FM s'active automatiquement et démarre la transmission lorsque les signaux audio sont détectés au niveau de l'entrée audio (diode luminescente de couleur rouge). Lorsqu'aucun signal n'est détecté, l'émetteur FM se désactive automatiquement après quelques minutes.

Système de charge

L'émetteur FM recharge les piles NiCd LR03/AAA intégrées du casque d'écoute. Placez tout simplement les piles dans le compartiment des piles de l'émetteur. La diode luminescente de couleur verte s'allume pendant la charge.

Transmission facile

Le casque d'écoute FM est capable de recevoir des signaux de l'émetteur, et ce, même à travers des obstacles tels que portes, murs, fenêtres.

Plusieurs casques fonctionnant sur un seul émetteur

Il est possible d'utiliser un certain nombre de casques d'écoute supplémentaires et ou des haut-parleurs sans fils sur un seul émetteur si ces appareils sont capables: - de fonctionner dans la bande 864 MHz - de détecter un ton pilote de 19 kHz.

Pour vérifier la compatibilité, veuillez consulter les fiches de spécification électrique de l'appareil.

Contenu de l'équipement

Ce système de casque FM comprend les accessoires suivants:

1 x émetteur FM SBC HC8352
1 x casque FM SBC HC8355
1 x adaptateur CA/CC 12 Volt/200 mA SBC CS030/00
2 x piles rechargeables LR03/AAA (NiCd), 550 mAh
1 x fiche adaptatrice stéréo de 3,5 mm à 6,3 mm
1 x tube d'antenne

Émetteur (figure 1)

1 Indicateur de charge – la diode luminescente de couleur verte s'allume lors du rechargement. Des piles complètement déchargées arriveront à charge complète après 16 heures de charge.

2 Indicateur d'alimentation – s'allume lorsque des signaux audio sont détectés au niveau de l'entrée audio.
3 Compartiment de charge – placez tout simplement les piles dans le compartiment des piles de l'émetteur. La diode luminescente de couleur verte s'allume lors du rechargement.
4 Alimentation CC – se connecte à l'adaptateur CA/CC 12 volts/200mA
5 Entrée audio 3,5 pour casque stéréo – connecte votre émetteur FM à une source audio.
6 Commutateur de canal – sélectionnez l'un des 2 canaux disponibles pour obtenir la meilleure réception. Nous vous conseillons de sélectionner le canal 1 en première option.
7 Panneau de commandes

Casque d'écoute (figure 2)

8 Indication d'alimentation – s'allume lorsque le casque est sous tension.
9 Mise sous tension/hors tension – mettez le sélecteur en position de mise sous ou hors tension pour mettre le casque d'écoute sous tension/hors tension.
10 Compartiment des piles – enlevez les coussins auriculaires, enlevez les piles et placez-les dans le compartiment de charge pour qu'elles puissent se recharger.
11 Volume – ajustez le volume au niveau d'écoute désiré.
12 Syntonisation – tournez le bouton de syntonisation jusqu'à ce que le signal soit aussi clair que possible.

Alimentation de l'émetteur

IMPORTANT

Utiliser exclusivement l'adaptateur CA/CC 12 Volt/200 mA Philips SBC CS030/00.

1 Assurez-vous de ce que la tension nominale de l'adaptateur correspond bien à la tension de la prise du secteur.
2 Connectez le connecteur CC de l'adaptateur CA/CC au connecteur d'entrée 12 volts CC situé à l'arrière de l'émetteur.
3 Connectez l'adaptateur CA/CC 12 volts/200 mA à la prise du secteur.

- Déconnectez toujours l'adaptateur CA/CC lorsqu'il est clair que l'émetteur ne sera pas utilisé pendant une longue période.

4 Insérez le tube d'antenne dans le trou situé sur le dessus de l'émetteur. Assurez-vous que le fil qui pend hors du trou est adéquatement guidé dans le tube de l'antenne.

- Installer correctement le tube d'antenne permettra d'améliorer la plage de transmission.

Alimentation du casque d'écoute

IMPORTANT

N'utilisez que des piles rechargeables NiCd LR03/AAA (de préférence des piles Philips).

N'utilisez pas des piles NiMH ou des piles alcalines, vous pourriez, ce faisant, endommager votre système FM sans fil!

1 Assurez-vous de ce que le bouton de mise sous tension de votre casque d'écoute FM est bien sur la position de mise sous tension.
2 Pour recharger les piles rechargeables intégrées NiCd LR03/AAA, ouvrez le compartiment des piles du casque d'écoute. Enlevez les piles et placez-les dans le compartiment de charge de l'émetteur pour qu'elles puissent se recharger.

Notes:

Des piles complètement déchargées ont besoin d'environ 16 heures pour se recharger entièrement.

Enlevez toujours les piles lorsqu'il est clair que vous n'utiliserez pas le casque pendant une longue période.

Les piles contiennent des substances chimiques, leur mise au rebut doit donc se faire de manière conséquente.

Informations sur l'environnement

Tous les matériaux d'emballage inutiles ont été évités. Nous avons fait le maximum pour autoriser la séparation des matériaux d'emballage en trois catégories: le carton, le polystyrène expansé et le polyéthylène.

Votre équipement est constitué de matériaux recyclables, à condition d'être démonté par une société spécialisée. Veuillez observer les règles locales en vigueur pour le rebut des matériaux d'emballage, les piles usées et les anciens équipements.

Remplacement des piles du casque d'écoute

IMPORTANT

N'utilisez que des piles rechargeables NiCd LR03/AAA (de préférence des piles Philips).

N'utilisez pas des piles NiMH ou des piles alcalines, vous pourriez, ce faisant, endommager votre système FM sans fil!

1 Enlevez les coussins auriculaires.
2 Enlevez les piles et mettez-les au rebut comme il convient pour tout matériel chimique.
3 Placez de nouvelles piles. N'utilisez que des piles LR03/AAA NiCd (des Philips, de préférence).
4 Assurez-vous de ce que les piles ont été insérées conformément aux symboles gravés sur leur compartiment.
5 Remettez en place les coussins auriculaires sur les écouteurs.

IMPORTANT

Avant d'utiliser le casque FM pour la première fois, veuillez vous assurer de ce que les piles ont été chargées jusqu'à charge complète pendant environ 16 heures. Procéder de la sorte garantit à vos piles une durée de fonctionnement plus longue.

Connexion de l'émetteur FM à la sortie de casque d'écoute d'une source audio (figure 4)

1 Connectez la fiche 3,5 mm stéréo du câble audio stéréo à la sortie de casque d'écoute d'une source audio (une TV, une chaîne hi-fi ou un PC, par exemple).

- Si la source audio en question est équipée d'une sortie de casque d'écoute de 6,3 mm, utilisez la fiche adaptatrice stéréo de 3,5 mm à 6,3 mm fournie.

2 Mettez votre source audio sous tension et augmentez prudemment son volume. L'indicateur d'alimentation (la diode luminescente rouge) de l'émetteur s'allume dès réception d'un signal audio.

3 Mettez le casque d'écoute sous tension. Il est possible que vous entendiez un sifflement dans le casque. C'est que votre casque n'a pas encore été adéquatement réglé sur l'émetteur.

4 Pour syntoniser, tournez le bouton de syntonisation jusqu'à ce que le signal soit aussi clair que possible.

5 Ajustez le volume au niveau désiré au moyen de la commande de volume du casque d'écoute

Utilisation de base

Lorsque l'émetteur FM est connecté à une sortie de casque d'écoute ou une source audio.

1 Mettez sous tension votre source audio et augmentez prudemment son volume. L'indicateur d'alimentation (la diode luminescente rouge) de l'émetteur s'allume dès qu'est reçu un signal audio.

2 Mettez le casque d'écoute sous tension. Il est possible qu'un sifflement se fasse entendre dans le casque d'écoute, ce qui signifie que votre casque n'a pas encore été correctement réglé sur l'émetteur.

3 Pour syntoniser, tournez le bouton de syntonisation jusqu'à ce que le signal soit aussi clair que possible.

4 Ajustez le volume au niveau désiré à l'aide de la commande de volume du casque d'écoute.

En cas de dysfonctionnement, vérifiez d'abord les points listés ci-dessous, avant que de penser à faire réparer l'appareil.

Si les indications ci-dessous ne sont pas suffisantes à la solution du problème, consultez le revendeur ou le centre de service après-vente.

AVERTISSEMENT : Vous ne devez en aucun cas tenter de réparer votre appareil vous-même, car cela entraînerait l'annulation de la garantie délivrée lors de l'achat de l'appareil.

Problème	Solution
Pas de son	– Assurez-vous de ce que l'adaptateur CA/CC est correctement inséré dans la prise CA et que son connecteur CC est lui-même correctement inséré dans le connecteur d'entrée CC 12 volts situé à l'arrière de l'émetteur.– Vérifiez que le commutateur de mise sous tension/hors tension (On/Off) se trouve bien sur la position On (sous tension).– Les piles du casque d'écoute fonctionnent en état de charge faible. Enlevez les coussins auriculaires. Enlevez les piles et placez-les dans le compartiment de charge de l'émetteur pour qu'elles puissent se recharger.(voir "Alimentation du casque d'écoute").– Assurez-vous de ce que la source audio est sous tension et qu'elle est bien réglée sur un canal audio.– Volume non réglé. Ajustez le volume de la source audio/casque d'écoute à un niveau plus haut.– Ajustez la fréquence de syntonisation du casque d'écoute. Tournez le bouton de syntonisation jusqu'à ce que le signal soit aussi clair que possible.– Utilisez l'émetteur HC8352. Certains émetteurs déjà intégrés dans d'autres équipements peuvent ne pas être compatibles avec le casque d'écoute HC8355, étant donné la technologie avancée utilisée dans ce dernier système.
Distorsion sonore	– Ajustez la fréquence de syntonisation du casque d'écoute. Pour syntoniser, tournez le bouton de syntonisation jusqu'à ce que le signal soit aussi clair que possible.– Ajustez la fréquence de l'émetteur. Sélectionnez l'un des 2 canaux de l'émetteur. Ajustez ensuite la fréquence du casque d'écoute en tournant le bouton de syntonisation jusqu'à ce que le signal soit aussi clair que possible.

Dépistage des pannes

Distorsion sonore

– Les piles du casque d'écoute fonctionnent en état de charge faible. Enlevez les coussins auriculaires. Enlevez les piles et placez-les dans le compartiment de charge de l'émetteur pour qu'elles puissent se recharger.(voir "Alimentation du casque d'écoute").– Assurez-vous de ce que le volume sur la source audio/le casque d'écoute n'est pas exagéré. Réduisez le volume, si nécessaire.– La distance par rapport à l'émetteur est trop grande. Rapprochez-vous de l'émetteur.– Interférences d'éclairages au néon/ d'autres sources radio. Déplacez l'émetteur ou le casque d'écoute/changez le canal de l'émetteur.– Utilisez l'émetteur HC8352. Certains émetteurs déjà intégrés dans d'autres équipements peuvent ne pas être compatibles avec le casque d'écoute HC8355, étant donné la technologie avancée utilisée dans ce dernier système.

Entretien

– Si vous ne devez pas utiliser le casque d'écoute pendant une longue période, veuillez enlever les piles afin d'éviter les fuites et corrosions éventuelles.– Si vous devez remplacer les piles, n'utilisez que des piles NiCd LR03/AAA (des Philips, de préférence).– Ne laissez pas le casque d'écoute à proximité de sources de chaleur. Ne le laissez pas exposé à la lumière directe du soleil, protégez le de la poussière, de l'humidité, de la pluie et évitez les chocs mécaniques.– Pour le nettoyage du casque d'écoute ou de l'émetteur, n'employez jamais de l'alcool, du diluant ou des substances à base de pétrole. Utilisez plutôt une peau de chamois légèrement humide pour nettoyer le boitier.– N'utilisez pas de produits de nettoyage contenant de l'alcool, de l'essence térébenthine, de l'ammoniaque ou des abrasifs : ces produits pourraient endommager le boîtier.

Protection de votre ouïe! Une utilisation prolongée à un volume élevé peut endommager définitivement votre ouie.

Spécifications
Régulations

Système:	Fréquence Radio (RF)
Fréquence porteuse:(Émetteur HC8352 )	Canal 1: 863.5 MHzCanal 2: 864.5 MHz
Fréquence porteuse:(Casque d'écoute HC8355)	de 863.2 à 864.7 MHz (Syntonisation manuelle)
Modulation:	Modulation de fréquence (FM)
Puissance de sortie en rayonnement :	<10m Watts
Plage de transmission effective:	jusqu'à 100 mètres, omnidirectionnelle (360°)
Niveau d'entrée :	200 mVrms (onde sinusoidale 1 kHz)
Tension d'alimentation- émetteur :	12Volt / 200 mA CC, positif centre
Tension d'alimentation- casque d'écoute :	2 piles LR03 (AAA, NiCd)
Plage de fréquence(Casque d'écoute):	10 – 19,000 Hz
Rapport signal/bruit :	> 55 dB (onde sinusoidale 1 kHz, pondéré A)
Distorsion:	< 0.5% DHT
Séparation des canaux :	> 30 dB

Règlementations Européennes

Ce produit a été conçu, testé et fabriqué selon la Directive Européenne R&TTE, 1999/5/EC.

Selon cette directive, ce produit peut-être mis en circulation dans les états suivants:

Voir la Directive R&TTE 1999/5/EC.

Ce produit satisfait aux exigences de classe 3 comme établi dans la NET 300 445.
