Produkttyp	Trådlös FM Hi-Fi-kedja
Märke	Philips
Modell	SBCHC8350-00U (sändare HC8352, hörlurar HC8355)
Bärvågsfrekvens	Kanal 1: 863,5 MHz / Kanal 2: 864,5 MHz
Modulering	FM (frekvensmodulerad)
RF-uteffekt	< 10 mW
Överföringsräckvidd	Upp till 100 m (rundstrålande)
Strömförsörjning - sändare	12 V DC / 200 mA (medföljande nätadapter SBC CS030/00)
Strömförsörjning - hörlurar	2 uppladdningsbara NiCd-batterier LR03/AAA (550 mAh)
Laddningstid	16 timmar för full laddning
Audiofrekvensområde (hörlurar)	10 - 19 000 Hz
Signal/brus-förhållande	> 55 dB (1 kHz, A-vägd)
Total harmonisk distorsion	< 0,5 %
Kanalseparation	> 30 dB
Ljudingångsnivå	200 mVrms (1 kHz)
Ljudingång	3,5 mm stereokontakt (medföljer 6,3 mm adapter)
Antal valbara kanaler	2
Funktioner	Trådlös överföring, manuell inställning, inbyggd laddning, automatisk på/av, kompatibel med extra hörlurar
Underhåll	Rengör med en lätt fuktad trasa; använd inte alkohol, thinner eller slipande medel
Säkerhet	Reparera inte själv (garantin upphävs); undvik långvarig hög volym (risk för hörselskador)
Rekommenderade batterier	Endast Philips NiCd LR03/AAA (inga NiMH eller alkaliska)
Förpackningens innehåll	1 sändare HC8352, 1 hörlurar HC8355, 1 nätadapter, 2 uppladdningsbara batterier, 1 kontaktadapter, 1 antennrör

Vanliga frågor - SBCHC8350-00U PHILIPS

Hur ställer jag in hörlurarna på sändaren?

Vrid på hörlurarnas inställningsratt tills du får så klar signal som möjligt. Du kan också byta kanal på sändaren (omkopplare på baksidan) för att förbättra mottagningen.

Vad gör jag om jag inte hör något ljud i hörlurarna?

Kontrollera: 1) nätadaptern är ordentligt ansluten, 2) hörlurarna är påslagna, 3) batterierna är laddade (lägg dem i sändaren i 16 timmar), 4) ljudkällan är påslagen och volymen tillräcklig, 5) inställningen är korrekt.

Hur laddar jag hörlurarnas batterier?

Öppna batterifacket på hörlurarna, ta ut NiCd-batterierna och placera dem i laddningsfacket på sändaren. Den gröna lampan tänds. Räkna med 16 timmar för full laddning.

Kan jag använda NiMH- eller alkalibatterier?

Nej, använd endast uppladdningsbara NiCd LR03/AAA-batterier (helst Philips). NiMH eller alkaliska kan skada systemet.

Vilken är systemets maximala räckvidd?

Räckvidden kan nå 100 meter i fritt fält, med rundstrålande radie. Hinder som väggar kan minska räckvidden.

Kan jag ansluta flera hörlurar till samma sändare?

Ja, förutsatt att extra hörlurar fungerar inom 864 MHz-bandet och detekterar en pilotsignal på 19 kHz. Kontrollera kompatibiliteten.

Hur rengör jag hörlurarna eller sändaren?

Använd en lätt fuktad trasa (inga kemikalier som alkohol eller thinner). Undvik fukt, överdriven värme och direkt solljus.

Varför finns det brus eller ljuddistorsion?

Möjliga orsaker: svaga batterier (ladda), för stort avstånd, störningar (neonljus, andra radioapparater), för hög volym eller fel kanal. Justera inställningen eller byt kanal.

Sändaren startar inte, vad gör jag?

Kontrollera att nätadaptern är korrekt ansluten och att uttaget fungerar. Sändaren startar automatiskt när en ljudsignal är närvarande (röd lampa). Om ingen signal finns, förblir den avstängd.

Hur byter jag batterierna i hörlurarna?

Ta bort öronkuddarna, ta ut de gamla batterierna och sätt i två nya NiCd LR03/AAA-batterier med rätt polaritet. Sätt tillbaka kuddarna. Ladda fullt före första användning.

BRUKSANVISNING SBCHC8350-00U PHILIPS

Stort transmissionsområde

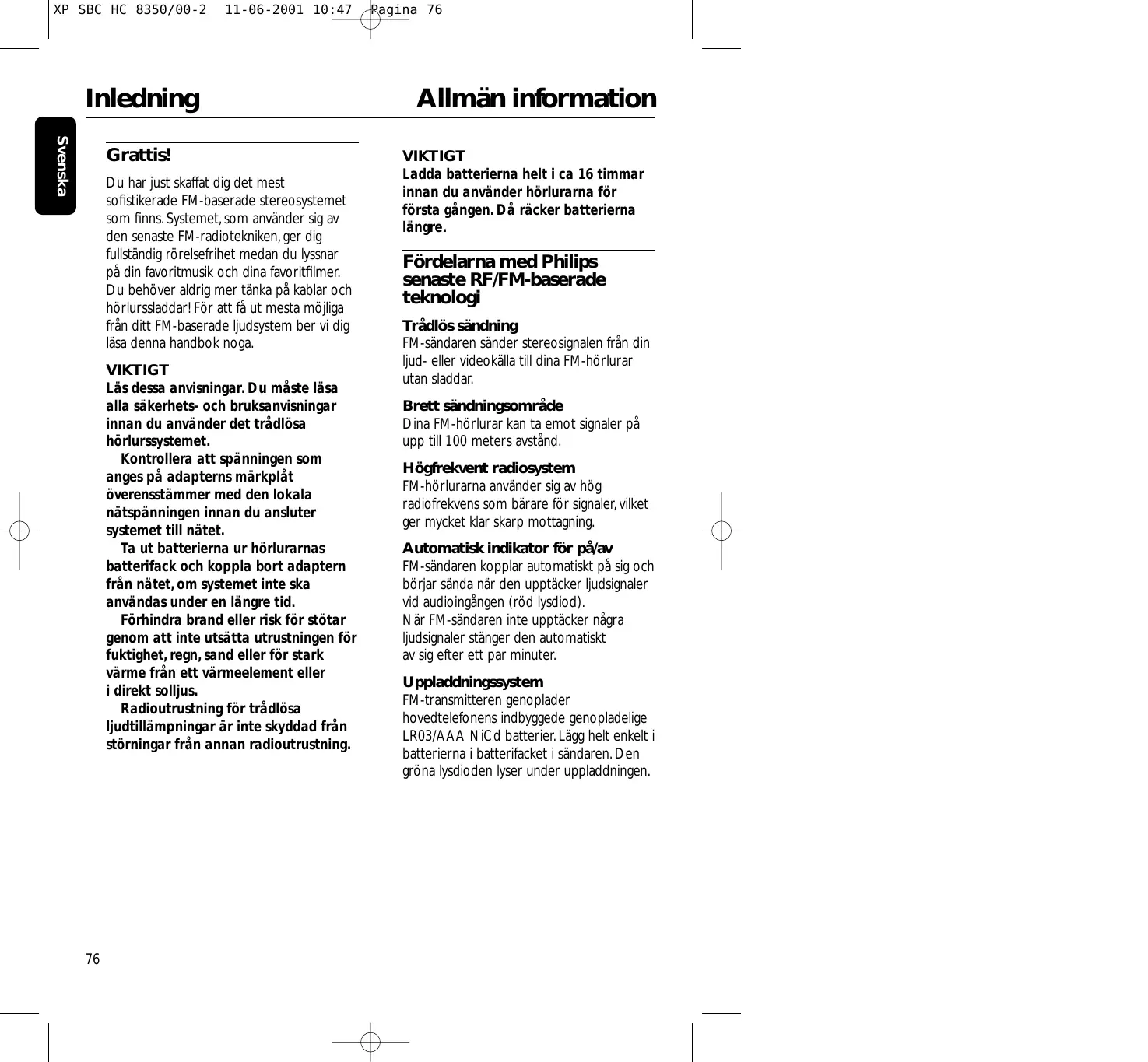

Du har just skaffat dig det mest sofistikerade FM-baserade stereosystemet som finns. Systemet, som använder sig av den senaste FM-radiotekniken, ger dig fullständig rörelsefrihet medan du lyssnar på din favoritmusik och dina favoritfilmer. Du behöver aldrig mer tänka på kablar och hörlurssladdar! För att få ut mesta möjliga från ditt FM-baserade ljudsystem ber vi dig läsa denna handbok noga.

VIKTIGT

Läs dessa anvisningar. Du måste läsa alla säkerhets- och bruksanvisningar innan du använder det trådlösa hörlurssystemet.

Kontrollera att spänningen som anges på adapterns märkplåt överensstämmer med den lokala nätspänningen innan du ansluter systemet till nätet.

Ta ut batterierna ur hörlurarnas batterifack och koppla bort adaptern från nätet, om systemet inte ska användas under en längre tid.

Förhindra brand eller risk för stötar genom att inte utsätta utrustningen för fuktighet, regn, sand eller för stark värme från ett värmeelement eller i direkt solljus.

Radioutrustning för trådlösa ljudtillämpningar är inte skyddad från störningar från annan radioutrustning.

VIKTIGT

Ladda batterierna helt i ca 16 timmar innan du använder hörlurarna för första gången. Då räcker batterierna längre.

Fördelarna med Philips senaste RF/FM-baserade teknologi

Trådlös sändning

FM-sändaren sänder stereosignalen från din ljud- eller videokälla till dina FM-hörlurar utan sladdar.

Brett sändningsområde

Dina FM-hörlurar kan ta emot signaler på upp till 100 meters avständ.

Högfrekvent radiosystem

FM-hörlurarna använder sig av hög radiofrekvens som bärare för signaler, vilket ger mycket klar skarp mottagning.

Automatisk indikator för på/av

FM-sändaren kopplar automatiskt på sig och börjar sända när den upptäcker ljudsignaler vid audioingången (röd lysdiod). När FM-sändaren inte upptäcker några ljudsignaler stänger den automatiskt av sig efter ett par minuter.

Uppladdningssystem

FM-transmitteren genoplader hovedtelefonens indbyggede genopladelige LR03/AAA NiCd batterier. Lägg helt enkelt i batterierna i batterifacket i såndaren. Den gröna lysdioden lyser under uppladdningen.

Enkel sändning

FM-hörlurarna kan ta emot signaler från sändaren också genom hinder såsom dörrar, väggar och fönster.

Flera hörlurar med en sändare

Du kan använda flera hörlurar och/eller trådlösa högtalare med en enda sändare om de:

• fungerar på bandet 864 MHz
• kan känna av en pilotton på 19 kHz

Läs i specifikationerna för den extra enheten för att se om den är kompatibel med denna.

Satsen innehåll

Detta FM-baserade hörlursystem består av följande delar:

1 x FM-sändare SBC HC8352

1 x FM-hörlurar SBC HC8355

1 x Nätadapter på 12 V/200 mA SBC CS030/00

2 x Laddningsbara NiCd-batterier av typ LR03/AAA, 550 mAh

1 x Stereoadapter från 3,5 mm- till 6,3 mm-kontakt

1 x antennrör

Sändaren (figur 1)

1 Laddningsindikator – den gröna lysdioden lyser under laddningen. Helt tömda batterier tar ca 16 timmar att laddas upp igen.
2 Strömindikator – lyser när ljudsignaler avkänns vid ljudingången.
3 Laddningsfack – lägg helt enkelt i batterierna i batterifacket i sändaren. Den gröna lysdioden lyser under laddningen.
4 DC power – ansluter till nätadaptern 12 V/200 mA
5 Ljudingång för 3,5 mm stereohörlurar – ansluter din FM-sändare till en ljudkälla.
6 Kanalväljare – välj den av de 2 kanalerna som ger bäst mottagning. Vi rekommenderar att du prövar kanal 1 först.
7 Reglageplåt

Hörlurar (figur 2)

8 Strömindikator – lyser när systemet är i användning.
9 Strömbrytare On/Off – ställ knappen i läget på respektive av för att koppla på/av hörlurarna.
10 Batterifacket – ta bort kuddarna. ta ut batterierna och lägg dem i sändarens laddningsfack för laddning.
11 Volym– ställ in volymen på önskad nivå.
12 Frekvensinställning – vrid på frekvensratten tills signalen är klarast.

Installation

Strömmatning för sändaren

VIKTIGT

Använd bara Philips nätadapter SBC CS030/00 på 12 V/200 mA.

1 Se till att adapterns märkspänning överensstämmer med spänningen i väggkontakten.
2 Anslut nätadapterns DC-kontakt till DC-ingången baktill på sändaren.
3 Anslut nätadaptern till nätuttaget.

- Koppla alltid från nätadaptern om sändaren inte ska användas under en längre tid.

4 Sätt i antennröret i hålet upptill på sändaren. Se till att tråden som hänger ut genom hålet kommer in i antennröret.

- Om antennröret är rätt installerat ökas sändningsområdet.

Strömmatning för hörlurar

VIKTIGT

Använd bara laddningsbara NiCd-batterier av typ LR03/AAA (helst Philips).

Använd inte NiMH-batterier eller alkaliska batterier. De kan skada ditt FM-baserade trådlösa system!

1 Kontrollera att strömbrytaren på FM-hörlurarna står i påslaget läge.
2 För att ladda hörlurarnas inbyggda laddningsbara NiCd-batterier av typ LR03/AAA, öppnar du hörlurarnas batterifack. Ta ut batterierna och lägg dem i sändarens laddningsfack för laddning.

Observera:

Helt tömda batterier tar ca 16 timmar att laddas upp igen.

Ta ut batterierna om hörlurarna inte ska användas under en längre tid.

Batterier innehåller kemikalier och måste därför kasseras på rätt sätt.

Miljöinformation

Allt onödigt förpackningsmaterial har uteslutits. Vi har gjort vårt allra bästa för att göra det enkelt att källsortera förpackningsmaterialet i två material: papp och polyeten.

Din utrustning består av material som kan återvinnas om den plockas isär av ett specialistföretag. Rätta dig efter lokala bestämmelser för vad du gör med förpackningsmaterial, uttjänta batterier och gammal utrustning.

Byte av hörlurarnas batterier (figur 3)

VIKTIGT

Använd bara laddningsbara NiCd-batterier av typ LR03/AAA (helst Philips).

Använd inte NiMH-batterier eller alkaliska batterier. De kan skada ditt FM-baserade trådlösa system!

1 Ta bort kuddarna.
2 a ut batterierna och kassera dem på rätt sätt.
3 Sätt i nya batterier. Använd bara NiCd-batterier av typ LR03/AAA (helst från Philips).
4 Se till att du lägger i batterierna i den riktning som anges av de ingraverade symbolerna i batterifacket.
5 Sätt tillbaka kuddarna på öronkåporna.

VIKTIGT

Ladda batterierna helt i ca 16 timmar innan du använder hörlurarna för första gången. Då räcker batterierna längre.

Anslutning av FM-sändaren till ljudkällans hörlursutgång (figur 4)

1 Anslut stereokabelns 3,5 mm stereokontakt till hörlursuttaget på ljudkällan, som kan vara en TV, HiFi eller PC.

- Om ljudkällan har en 6,3 mm hörlursutgång kan du använda den medföljande övergångsadaptern från 3,5 mm till 6,3 mm.

2 För att ställa in frekvensen håller du ner frekvensinställningsknappen i ca en sekund. Upprepa vid behov tills den röda frekvensindikatorn lyser.
3 Koppla på hörlurarna. Du kan höra ett väsande ljud i hörlurarna, om frekvensen inte är rätt inställd mot sändaren.
4 För att ställa in frekvens vrider du på frekvensratten tills signalen är klarast.
5 Justera volymen till önskad nivå med volymreglaget på hörlurarna.

Anvisningar för enkel användning

När FM-sändaren är ansluten till en hörlursutgången på en ljudkälla.

1 Koppla på din ljudkälla och öka försiktigt ljudkällans volym. Den röda strömlysdioden på sändaren lyser om det kommer in en ljudsignal.
2 Koppla på hörlurarna. Du kan höra ett väsande ljud i hörlurarna, om frekvensen inte är rätt inställd mot sändaren.
3 För att ställa in frekvens vrider du på frekvensratten tills signalen är klarast.
4 Justera volymen till önskad nivå med volymreglaget på hörlurarna.

Felsökning

Om det uppstår ett fel ska du först gå genom tipsen nedan innan du tar enheten för reparation.

Om du inte kan avhjälpa problemet med hjälp av råden nedan bör du vända dig till butiken eller en serviceverkstad.

WARNING: Försök under inga omständigheter att reparera apparaten själv. Då gäller inte garantin längre.

Problem	Åtgård
Inget ljud	– Kontrollera att nätadaptern sitter i ordentligt i nätuttaget och att likströmkontakten sitter i ordentligt i DC-ingången baktill på sändaren.– Kontrollera att hörlurarnas på/av-knapp står i påslaget läge.– Hörlurarnas batterier börjar ta slut.Ta bort kuddarna.Ta ut batterierna och lägg dem i sändarens laddningsfack för laddning.(Se Strömmatning till hörlurarna.)– Kontrollera att ljudkällan är påslagen och inställd på en ljudkanal.– Volymen är inte inställd.Öka volymen på ljudkällan/ hörlurarna.– Justera hörlurarnas frekvens.Vrid på frekvensratten tills signalen är klarast.– Använd HC8352-sändaren.Vissa sändare som finns inbyggda i annan utrustning är inte alltid kompatibla med HC8355-hörlurar på grund av den avancerade teknologi som används i HC8355-hörlurarna.
Förvrängt ljud	– Justera hörlurarnas frekvens.Vrid på frekvensratten tills signalen är klarast.– Justera sändarens frekvens.Välj en av de 2 kanalerna på sändaren. Sedan ställer du in frekvensen på hörlurarna genom att vrida på frekvensratten tills signalen är klarast.– Hörlurarnas batterier börjar ta slut.Ta bort kuddarna.Ta ut batterierna och lägg dem i sändarens laddningsfack för laddning.(Se Strömmatning till hörlurarna.)

Felsökning

Förvängt ljud

– Kontrollera att volymen på ljudkällan/ hörlurarna inte är för högt inställd. Sänk volymen.– Avståndet till sändaren är för stort.Flytta dig närmare sändaren.– Störningar från lysrör eller andra radiokällor.Flytta på sändaren eller hörlurarna respektive byt kanal på sändaren.– Använd HC8352-sändaren.Vissa sändare inbyggda i annan utrustning är inte alltid kompatibla med HC8355-hörlurar på grund av den avancerade teknologi som används i HC8355-hörlurarna.

Underhåll

– Om hörlurarna inte ska användas under en längre tid bör batterierna tas ut så att de inte läcker och ger korrosionsskador.– Byt bara batterierna mot NiCd-batterier av typ LR03/AAA (helst från Philips).– Ställ inte hörlurarna nära värmekällor. Utsätt dem inte för direkt solljus, för mycket damm, fukt, regn eller mekaniska stötar.– Använd inte sprit, thinner eller oljebaserade ämnen för att göra ren hörlurarna eller sändaren. Använd ett lätt fuktat sämskskinn för att göra ren höljet.– Använd inte hushållsrengöringsmedel som innehåller sprit, ammoniak eller skurmedel på höljet. Då kan det skadas.

Hörselskydd!

Konstant användning vid hög volym kan vara skadligt för hörseln.

Specifikationer
Bestämmelser

System:	Radiofrekvens (RF)
Bärarfrekvens:(Sändaren HC8352 )	Kanal 1: 863.5 MHzKanal 2: 864.5 MHz
Bärarfrekvens:(Hörlurar HC8355)	863.2 till 864.7 MHz (Manuell frekvensinställning)
Modulering:	Frekvensmodulering (FM)
Strålningseffekt:	<10m Watt
Effektivt sändningsområde:	upp till 100 meter i alla riktningar (360°)
Ingångsnivå:	200 mVrms (1 kHz sinus)
Strömmatning – sändare:	12Volt / 200 mA likström, positiv mitt
Strömmatning – hörlurar:	2 st. NiCd-batterier LR03 (AAA)
Frekvensområde(Hörlurar):	10 – 19,000 Hz
Signalbrusförhållande:	> 55 dB (1 kHz sinus, A-viktad)
Förvrängning:	< 0.5% THD
Kanalseparering:	> 30 dB

Europeiska bestämmelser

Denna produkt har konstruerats, testats och tillverkats i enlighet med det europeiska direktivet om radioutrustning och teleterminalutrustning1999/5/EG.

Enligt det direktivet kan denna produkt användas i följande stater:

Direktivet om radioutrustning och teleterminalutrustning1999/5/EG

B	√	DK	√	E	✗	GR	✗	F	√
IRL	√	I	✗	L	√	NL	√	A	√
P	√	SU	√	S	√	UK	√	N	√
D	√	CH	√

Denna produkt uppfyller kraven för klass 3-utrustning i ETS 300 445.

Innledning
