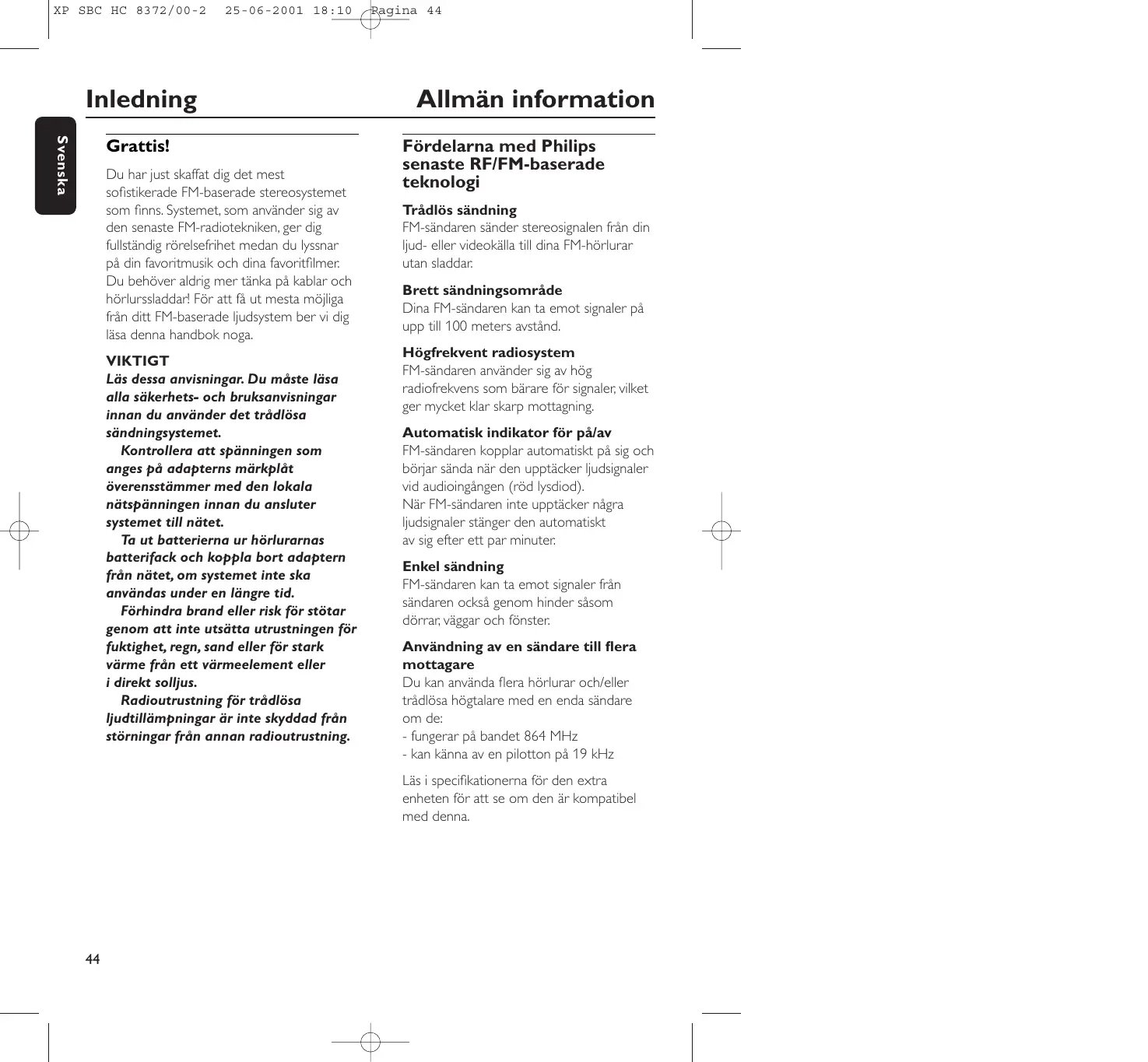

25-06-2001 18:10 Inledning Svenska Grattis! Du har just skaffat dig det mest sofistikerade FM-baserade stereosystemet som finns. Systemet, som använder sig av den senaste FM-radiotekniken, ger dig fullständig rörelsefrihet medan du lyssnar på din favoritmusik och dina favoritfilmer. Du behöver aldrig mer tänka på kablar och hörlurssladdar! För att få ut mesta möjliga från ditt FM-baserade ljudsystem ber vi dig läsa denna handbok noga. VIKTIGT Läs dessa anvisningar. Du måste läsa alla säkerhets- och bruksanvisningar innan du använder det trådlösa sändningsystemet. Kontrollera att spänningen som anges på adapterns märkplåt överensstämmer med den lokala nätspänningen innan du ansluter systemet till nätet. Ta ut batterierna ur hörlurarnas batterifack och koppla bort adaptern från nätet, om systemet inte ska användas under en längre tid. Förhindra brand eller risk för stötar genom att inte utsätta utrustningen för fuktighet, regn, sand eller för stark värme från ett värmeelement eller i direkt solljus. Radioutrustning för trådlösa ljudtillämpningar är inte skyddad från störningar från annan radioutrustning. Pagina 44 Allmän information Fördelarna med Philips senaste RF/FM-baserade teknologi Trådlös sändning FM-sändaren sänder stereosignalen från din ljud- eller videokälla till dina FM-hörlurar utan sladdar. Brett sändningsområde Dina FM-sändaren kan ta emot signaler på upp till 100 meters avstånd. Högfrekvent radiosystem FM-sändaren använder sig av hög radiofrekvens som bärare för signaler, vilket ger mycket klar skarp mottagning. Automatisk indikator för på/av FM-sändaren kopplar automatiskt på sig och börjar sända när den upptäcker ljudsignaler vid audioingången (röd lysdiod). När FM-sändaren inte upptäcker några ljudsignaler stänger den automatiskt av sig efter ett par minuter. Enkel sändning FM-sändaren kan ta emot signaler från sändaren också genom hinder såsom dörrar, väggar och fönster. Användning av en sändare till flera mottagare Du kan använda flera hörlurar och/eller trådlösa högtalare med en enda sändare om de: - fungerar på bandet 864 MHz - kan känna av en pilotton på 19 kHz Läs i specifikationerna för den extra enheten för att se om den är kompatibel med denna.

25-06-2001 18:10 Reglage Pagina 45 Installation Satsen innehåll Strömmatning för sändaren Detta FM-baserade sändningsystem består av följande delar: VIKTIGT Använd bara Philips nätadapter SBC CS030/00 på 12 V/200 mA. 1 x FM-sändare SBC HC8372 1 x Nätadapter på 12 V/200 mA SBC CS030/00 1 x Ljudkabel med 3,5 mm stereokontakt och 2 st. RCA-kontakter (15 cm) 1 x Stereoadapter från 3,5 mm- till 6,3 mmkontakt 1 x antennrör Reglage Sändaren (figur 1) 1 Strömindikator – lyser när ljudsignaler avkänns vid ljudingången. 2 DC power – ansluter till nätadaptern 12 V/200 mA Svenska

1 Se till att adapterns märkspänning överensstämmer med spänningen i väggkontakten. 2 Anslut nätadapterns DC-kontakt till DC-ingången baktill på sändaren. 3 Anslut nätadaptern till nätuttaget. – Koppla alltid från nätadaptern om sändaren inte ska användas under en längre tid. 4 Sätt i antennröret i hålet upptill på sändaren. Se till att tråden som hänger ut genom hålet kommer in i antennröret. – Om antennröret är rätt installerat ökas sändningsområdet. 3 Ljudingång för 3,5 mm stereosändare – med ljudkabeln kopplar du din FM-sändare till en ljudkälla. 4 Kanalväljare – välj den av de 2 kanalerna som ger bäst mottagning.Vi rekommenderar att du prövar kanal 1 först. 5 Reglageplåt Miljöinformation Allt onödigt förpackningsmaterial har uteslutits.Vi har gjort vårt allra bästa för att göra det enkelt att källsortera förpackningsmaterialet i två material: papp och polyeten. Din utrustning består av material som kan återvinnas om den plockas isär av ett specialistföretag. Rätta dig efter lokala bestämmelser för vad du gör med förpackningsmaterial, uttjänta batterier och gammal utrustning.

25-06-2001 18:10 Installation Svenska Ljudanslutningar Alternativ 1 (figur 2) Anslutning av FM-sändaren till ljudkällans hörlursutgång 1 Anslut stereokabelns 3,5 mm stereokontakt till hörlursuttaget på ljudkällan, som kan vara en TV, HiFi eller PC. – Om ljudkällan har en 6,3 mm hörlursutgång kan du använda den medföljande övergångsadaptern från 3,5 mm till 6,3 mm. Pagina 46 Ljudanslutningar 2 Anslut de båda RCA-kontakterna på anslutningskabeln till en line-utgång (REC OUT eller LINE OUT) på en ljudkälla, t.ex. TV, HiFi eller PC: – Kontrollera att den röda RCA-kontakten (höger kanal) är ansluten till ljudkällans högra kanal (röd). – Kontrollera att den vita RCA-kontakten (vänster kanal) är ansluten till ljudkällans vänstra kanal (vit). 3 Koppla på din ljudkälla. Sändarens röda strömlysdiod lyser om det kommer in en ljudsignal. 2 För att ställa in frekvensen håller du ner frekvensinställningsknappen i ca en sekund. Upprepa vid behov tills den röda frekvensindikatorn lyser. 4 Om ljudkällans line-utgång har en inställbar utsignal, justerar du ljudkällans line-utgång till högsta acceptabla nivå utan att ljudet förvrängs. 3 Välj den av de 2 kanalerna som ger bäst mottagning.Vi rekommenderar att du prövar kanal 1 först. 5 Välj den av de 2 kanalerna som ger bäst mottagning.Vi rekommenderar att du prövar kanal 1 först. Alternativ 2 (figur 3) Anslutning av FM-sändaren till ljudkällans line-utgång, t.ex. REC

1 Anslut stereokabelns 3,5 mm stereokontakt till FM-sändarens 3,5 mm hörlurskontakt. Anvisningar för enkel användning När FM-sändaren är ansluten till en hörlursutgången på en ljudkälla. 1 Koppla på din ljudkälla och öka försiktigt ljudkällans volym. Den röda strömlysdioden på sändaren lyser om det kommer in en ljudsignal. Hörselskydd! Konstant användning vid hög volym kan vara skadligt för hörseln.

25-06-2001 18:10 Pagina 47 Om det uppstår ett fel ska du först gå genom tipsen nedan innan du tar enheten för reparation. Om du inte kan avhjälpa problemet med hjälp av råden nedan bör du vända dig till butiken eller en serviceverkstad. VARNING: Försök under inga omständigheter att reparera apparaten själv. Då gäller inte garantin längre. Problem Åtgärd Inget ljud – Kontrollera att nätadaptern sitter i ordentligt i nätuttaget och att likströmkontakten sitter i ordentligt i DC-ingången baktill på sändaren. – Kontrollera att ljudkällan är påslagen och inställd på en ljudkanal. – Volymen är inte inställd. Öka volymen på ljudkällan/ sändaren. – Byt sändarens frekvensinställnng.Välj den av de båda kanalerna som ger bäst mottagning.Vi rekommenderar att du prövar med kanal 1 först. Förvrängt ljud – Avståndet till sändaren är för stort. Flytta dig närmare sändaren. – Störningar från lysrör eller andra radiokällor. Flytta på sändaren respektive byt kanal på sändaren. Underhåll – Ställ inte sändaren nära värmekällor. Utsätt inte enheten för direkt solljus, mycket damm, fuktighet, regn eller någon typ av mekanisk stöt. – Använd inte alkohol, thinner eller petroleumbaserade ämnen för att göra ren sändaren. Använd ett lätt fuktat sämskskinn för att göra ren höljet. – Använd inte hushållsrengöringsmedel som innehåller sprit, ammoniak eller skurmedel på höljet. Då kan det skadas.

25-06-2001 18:10 Pagina 48 Specifikationer Bestämmelser Svenska System: Radiofrekvens (RF) Bärarfrekvens: (Sändaren HC8372 ) Kanal 1: 863.5 MHz Kanal 2: 864.5 MHz Modulering: Frekvensmodulering (FM) Strålningseffekt: <10m Watt Effektivt sändningsområde: upp till 100 meter i alla riktningar (360º) Ingångsnivå: 500 mVrms (1 kHz sinus) Strömmatning – sändare: 12Volt / 200 mA likström, positiv mitt Förvrängning: < 1.0% THD Kanalseparering: > 30 dB Europeiska bestämmelser Denna produkt har konstruerats, testats och tillverkats i enlighet med det europeiska direktivet om radioutrustning och teleterminalutrustning1999/5/EG. Enligt det direktivet kan denna produkt användas i följande stater: Direktivet om radioutrustning och teleterminalutrustning1999/5/EG

CH ✔ Denna produkt uppfyller kraven för klass 3-utrustning i ETS 300 445.
