BEDIENUNGSANLEITUNG SBCHC8372 PHILIPS

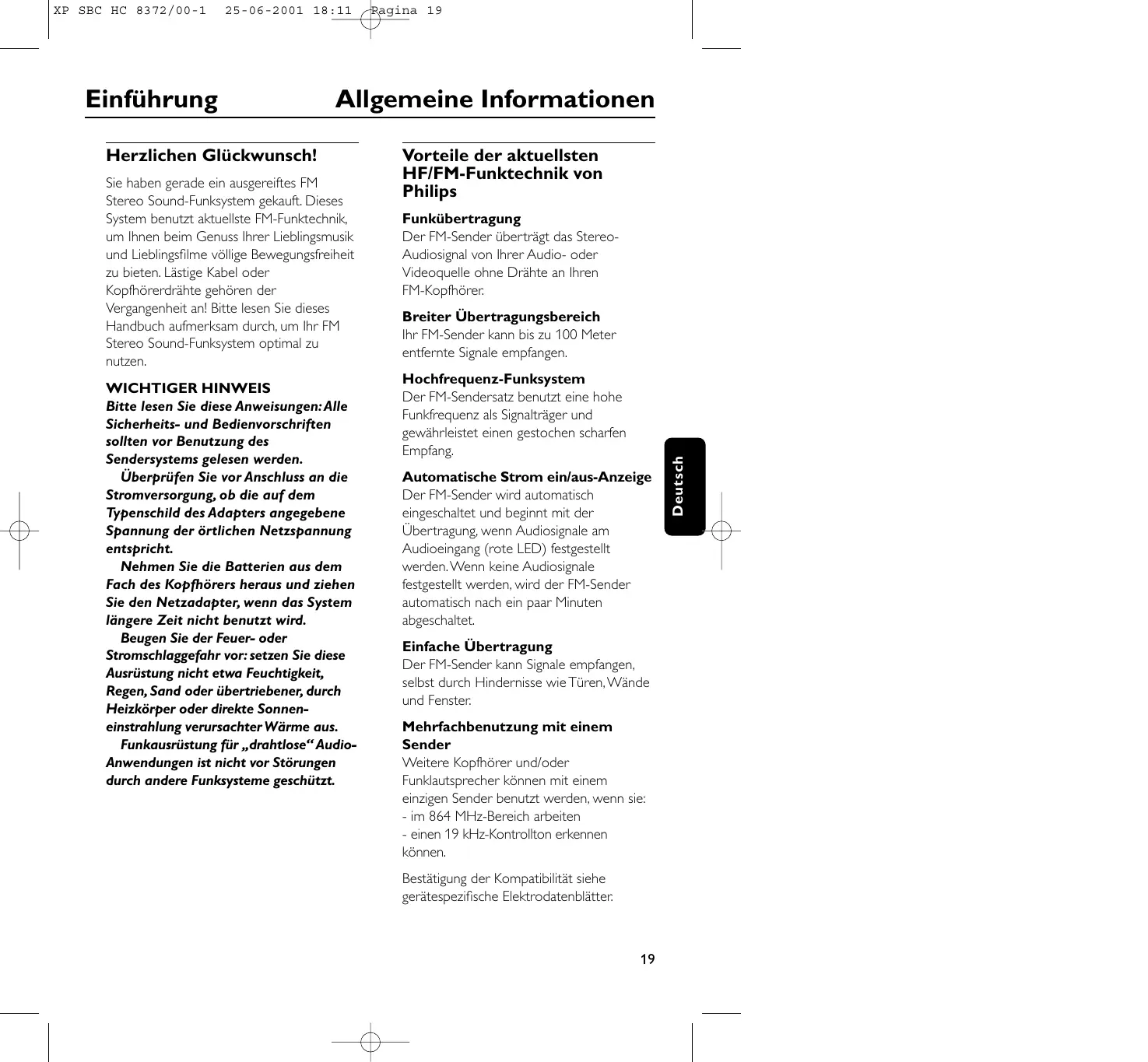

25-06-2001 18:11 Einführung Pagina 19 Allgemeine Informationen Herzlichen Glückwunsch! Sie haben gerade ein ausgereiftes FM Stereo Sound-Funksystem gekauft. Dieses System benutzt aktuellste FM-Funktechnik, um Ihnen beim Genuss Ihrer Lieblingsmusik und Lieblingsfilme völlige Bewegungsfreiheit zu bieten. Lästige Kabel oder Kopfhörerdrähte gehören der Vergangenheit an! Bitte lesen Sie dieses Handbuch aufmerksam durch, um Ihr FM Stereo Sound-Funksystem optimal zu nutzen. WICHTIGER HINWEIS Bitte lesen Sie diese Anweisungen:Alle Sicherheits- und Bedienvorschriften sollten vor Benutzung des Sendersystems gelesen werden. Überprüfen Sie vor Anschluss an die Stromversorgung, ob die auf dem Typenschild des Adapters angegebene Spannung der örtlichen Netzspannung entspricht. Nehmen Sie die Batterien aus dem Fach des Kopfhörers heraus und ziehen Sie den Netzadapter, wenn das System längere Zeit nicht benutzt wird. Beugen Sie der Feuer- oder Stromschlaggefahr vor: setzen Sie diese Ausrüstung nicht etwa Feuchtigkeit, Regen, Sand oder übertriebener, durch Heizkörper oder direkte Sonneneinstrahlung verursachter Wärme aus. Funkausrüstung für „drahtlose“ AudioAnwendungen ist nicht vor Störungen durch andere Funksysteme geschützt. Vorteile der aktuellsten HF/FM-Funktechnik von Philips Funkübertragung Der FM-Sender überträgt das StereoAudiosignal von Ihrer Audio- oder Videoquelle ohne Drähte an Ihren FM-Kopfhörer. Breiter Übertragungsbereich Ihr FM-Sender kann bis zu 100 Meter entfernte Signale empfangen. Hochfrequenz-Funksystem Der FM-Sendersatz benutzt eine hohe Funkfrequenz als Signalträger und gewährleistet einen gestochen scharfen Empfang. Automatische Strom ein/aus-Anzeige Der FM-Sender wird automatisch eingeschaltet und beginnt mit der Übertragung, wenn Audiosignale am Audioeingang (rote LED) festgestellt werden.Wenn keine Audiosignale festgestellt werden, wird der FM-Sender automatisch nach ein paar Minuten abgeschaltet. Einfache Übertragung Der FM-Sender kann Signale empfangen, selbst durch Hindernisse wie Türen,Wände und Fenster. Mehrfachbenutzung mit einem Sender Weitere Kopfhörer und/oder Funklautsprecher können mit einem einzigen Sender benutzt werden, wenn sie: - im 864 MHz-Bereich arbeiten - einen 19 kHz-Kontrollton erkennen können. Bestätigung der Kompatibilität siehe gerätespezifische Elektrodatenblätter.

25-06-2001 18:11 Bedienelemente Pagina 20 Installation Inhalt des Satzes Sender-Stromversorgung Dieses FM-Sendersystem besteht aus folgendem Zubehör: WICHTIGER HINWEIS Benutzen Sie nur den 12 Volt/200 mA AC/DC-Adapter SBC CS030/00 von Philips. 1 x FM-Sender SBC HC8372 1 x SBC CS030/00: 12 Volt/200 mA AC/DC-Adapter 1 x Stereostecker 3,5 mm / 2 x RCA-Audiokabel (15 cm) 1 x Stecker 3,5 mm / Stereoadapterstecker 6,3 mm 1 x Antennenröhre Bedienelemente Deutsch Sender (Abbildung 1) 1 Stromanzeige – leuchtet auf, wenn Audio-signale am Audioeingang festgestellt werden. 2 Gleichstrom – wird an den 12 Volt/ 200 mA AC/DC-Adapter angeschlossen 3 3,5 mm Stereosender-Audioeingang – das Audiokabel verbindet Ihren FM-Sender mit einer Audioquelle 1 Vergewissern Sie sich, dass des Adapters Nennspannung mit der Netzspannung (Steckdose) übereinstimmt. 2 Schließen Sie den DC-Verbinder des AC/DC-Adapters an den auf der Rückseite des Senders befindlichen 12 Volt DC-Stromeingangsverbinder an. 3 Schließen Sie den 12 Volt/200 mA AC/DC-Adapter an die Netzsteckdose an. – Ziehen Sie stets den AC/DC-Adapter, wenn der Sender längere Zeit nicht benutzt wird. 4 Führen Sie die Antennenröhre in das Loch ein, das sich oben am Sender befindet. Vergewissern Sie sich, dass der aus jenem Loch heraushängende Draht in der Antennenröhre geführt wird. – Richtige Installation der Antennenröhre verbessert den Übertragungsbereich. 4 Kanalumschaltung – wählen Sie einen von 2 Kanälen für besten Empfang.Wir raten Ihnen, Kanal 1 als erste Option zu wählen. 5 Bedienfeld Informationen zum Umweltschutz Alles überflüssige Verpackungsmaterial wurde vermieden.Wir haben unser Möglichstes getan, damit die Verpackung leicht in zwei Materialien (Pappe und Polyäthylen) aufteilbar ist. Ihr Gerät besteht aus Materialien, die von darauf spezialisierten Betrieben wieder verwertet werden können. Bitte halten Sie sich beim Entsorgen von Verpackungsmaterial, erschöpften Batterien und alter Geräte an örtliche Bestimmungen.

25-06-2001 18:11 Installation Audioanschlüsse Option 1 (Abbildung 2) Anschließen des FM-Senders an einen Kopfhörerausgang einer Audioquelle 1 Schließen Sie den 3,5 mm-Stereostecker des Stereo-Audiokabels an den Kopfhörerausgang einer Audioquelle, z.B. Fernsehgerät, HiFi oder PC, an. – Falls Ihre Audioquelle einen Kopfhörerausgang 6,3 mm hat, benutzen Sie den mitgelieferten 3,5 mm/6,3 mmStereoadapterstecker. 2 Schalten Sie Ihre Audioquelle ein und erhöhen Sie vorsichtig die Lautstärke der Audioquelle. Die rote Stromanzeige-LED des Senders leuchtet beim Empfang eines Audiosignals auf. 3 Wählen Sie einen von 2 Kanälen für besten Empfang.Wir raten Ihnen, Kanal 1 als erste Option zu wählen. Option 2 (Abbildung 3) Anschließen des FM-Senders an einen Leitungsausgang einer Audioquelle, z.B. REC OUT, LINE OUT. 1 Schließen Sie den Stereostecker 3,5 mm des Stereo-Audiokabels an den 3,5 mmKopfhörereingang des FM-Senders an. Pagina 21 Audioanschlüsse 2 Schließen Sie die 2 RCA-Stecker des Verbinderkabels an einen Leitungsausgang (REC OUT oder LINE OUT) einer Audioquelle, z.B. Fernsehgerät, HiFi oder PC, an: – Überprüfen Sie, ob der rote RCAStecker (rechter Kanal) an den rechten Kanal (rot) der Audioquelle angeschlossen ist. – Überprüfen Sie, ob der weiße RCA-Stecker (linker Kanal) an den linken Kanal (weiß) der Audioquelle angeschlossen ist. 3 Schalten Sie Ihre Audioquelle ein. Die rote Stromanzeige-LED des Senders leuchtet auf, wenn ein Audiosignal empfangen wird. 4 Falls der Leitungsausgang der Audioquelle einen verstellbaren Ausgangspegel hat, stellen Sie den Leitungsausgangspegel der Audioquelle auf den größtzulässigen unverzerrten Pegel ein. Deutsch

5 Wählen Sie einen von 2 Kanälen für besten Empfang.Wir raten Ihnen, Kanal 1 als erste Option zu wählen. Grundlegende Funktionsweise Wenn der FM-Sender an Folgendes angeschlossen ist einen Kopfhörerausgang einer Audioquelle. 1 Schalten Sie Ihre Audioquelle ein und erhöhen Sie vorsichtig die Lautstärke der Audioquelle. Die rote Stromanzeige-LED des Senders leuchtet beim Empfang eines Audiosignals auf. Hörsicherheit! Benutzung bei hoher Lautstärke kann Ihr Gehör nachhaltig schädigen.

25-06-2001 18:11 Pagina 22 Fehlersuche Wenn ein Fehler auftritt, sind zuerst die nachstehenden Punkte zu überprüfen, bevor das Gerät zur Reparatur gegeben wird. Wenn Sie das Problem nicht durch Befolgen dieser Ratschläge lösen können, sollten Sie sich an Ihren Händler oder an Ihre Servicestelle wenden. WARNHINWEIS: Unter gar keinen Umständen sollten Sie versuchen, das Gerät selbst zu reparieren, weil die Garantie dadurch erlischt. Abhilfe Kein Sound – Überprüfen, ob der AC/DC-Adapter sicher in der AC-Steckdose steckt, und dass sein DC-Verbinder richtig im 12 Volt DC-Eingangsverbinder auf der Rückseite des Senders befindlich ist. – Überprüfen, ob die Audioquelle eingeschaltet und auf einen Kanal mit Audio abgestimmt ist. – Lautstärke nicht eingestellt. Die Lautstärke an Audioquelle/ Sender auf einen höheren Pegel einstellen. – Ändern Sie des Senders Abstimmfrequenz.Wählen Sie einen der 2 Kanäle für besten Empfang.Wir raten Ihnen, Kanal 1 als erste Option zu wählen. Verzerrter Sound – Abstand zum Sender ist zu groß. Sich näher zum Sender bewegen. – Störung aufgrund von Leuchtstofflampen/anderen Funkquellen. Sender woandershin verlegen/des Senders Kanal wechseln. Pflege – Den Sender nicht in der Nähe von Wärmequellen lassen. Ihn nicht direkter Sonneneinstrahlung, zu viel Staub, Feuchtigkeit, Regen oder jeglicher Art von mechanischer Erschütterung aussetzen. – Zur Reinigung des Senders nicht Alkohol,Verdünner oder auf Petroleum basierende Substanzen benutzen. Benutzen Sie ein etwas angefeuchtetes Ledertuch zum Reinigen des Gehäuses. – Benutzen Sie keine Reiniger, die Alkohol, Spiritus, Ammoniak oder scheuernde Partikel enthalten, da diese das Gehäuse beschädigen können. Deutsch Problem

25-06-2001 18:11 Pagina 23 Technische Daten Vorschriften Hochfrequenz (RF) Trägerfrequenz: (Sender HC8372 ) Kanal 1: 863.5 MHz Kanal 2: 864.5 MHz Modulation: Frequenzmodulation (FM) Abgestrahlte Ausgangsleistung: <10m Watt Effektiver Übertragungsbereich: bis zu 100 Meter, in alle Richtungen (360º) Eingangspegel: 500 mVrms (1 kHz Sinuswelle) Stromversorgung – Sender: 12Volt / 200 mA DC, Mitte positiv Verzerrung: Klirrfaktor < 1.0% Kanalabstand: > 30 dB Deutsch System: Europäische Vorschriften Dieses Produkt wurde im Einklang mit der europäischen R&TTE-Richtlinie 1999/5/EWG konstruiert, geprüft und hergestellt. Lt. dieser Richtlinie kann dieses Produkt in den folgenden Ländern zur Anwendung kommen: R&TTE-Richtlinie 1999/5/EWG

CH ✔ Dieses Produkt entspricht den Anforderungen der Klasse 3 lt. ETS 300 445.

25-06-2001 18:10 Pagina 84 Garantie für Deutschland Sehr geehrter Kunde, sollten Sie einen Grund zur Beanstandung haben, so garantiert PHILIPS – zusätzlich zu Ihren Gewährleistungsansprüchen gegenüber Ihrem Verkäufer – innerhalb von 12 Monaten ab Kaufdatum, daß das Produkt gegen ein mangelfreies, neuwertiges Produkt ausgetauscht wird. Bitte schicken Sie das Produkt im Garantiefall zusammen mit dem Originalkaufbeleg, der das Datum des Kaufes und den Namen des Händlers, sowie die vollständige Typnummer zu tragen hat, an unseren Servicepartner: ARRIVO Marketing Essener Str. 91 – 97 22419 Hamburg Durch die Inanspruchnahme der Garantie wird die Garantiezeit weder verlängert noch wird eine neue Garantiefrist für das Produkt in Lauf gesetzt. Wenn Sie weitere Fragen haben, wenden Sie sich bitte schriftlich oder telefonisch an: Philips Info-Center Tel: 0180 / 535 67 67 Fax: 0180 / 535 67 68
