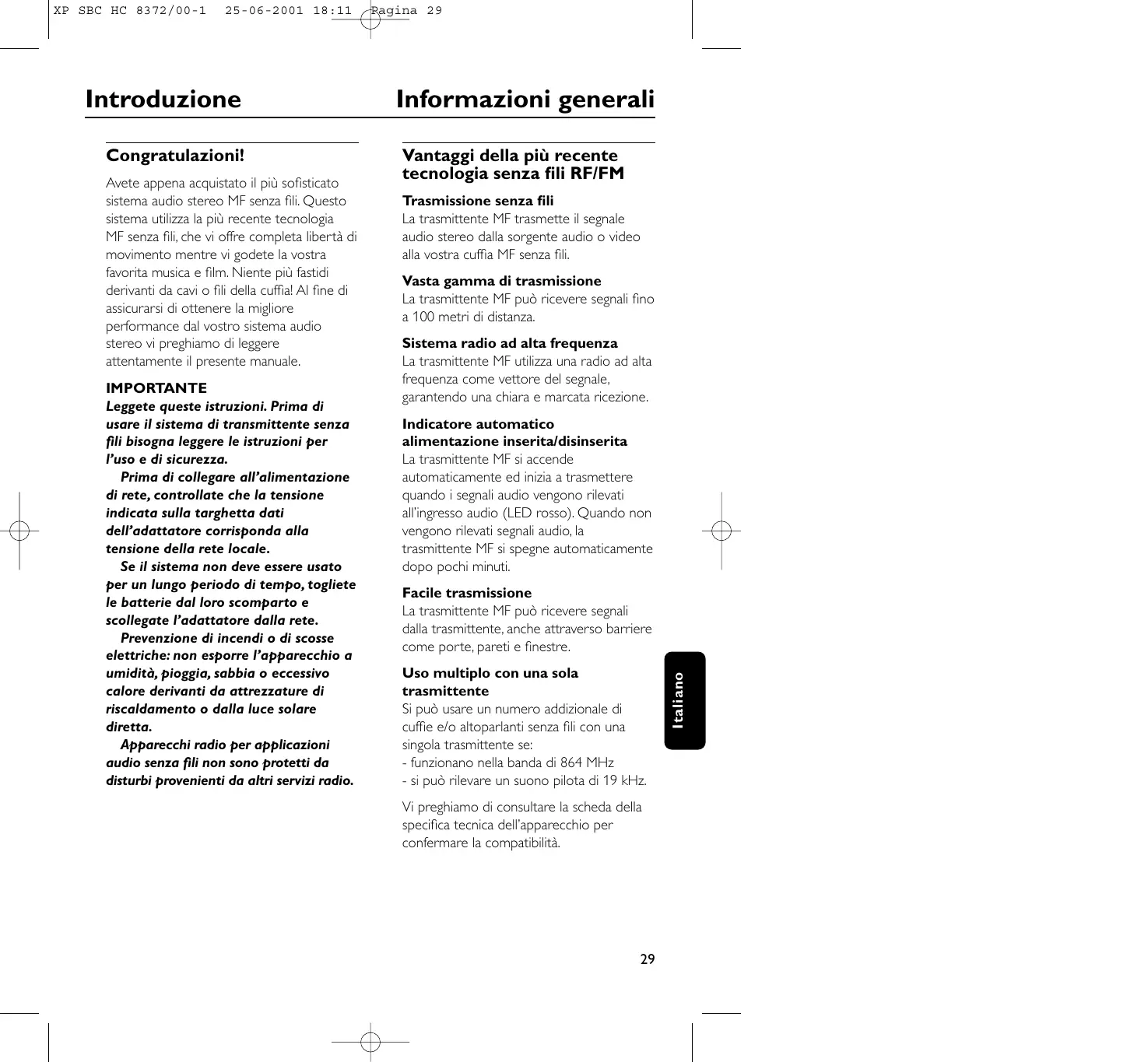

25-06-2001 18:11 Introduzione Congratulazioni! Avete appena acquistato il più sofisticato sistema audio stereo MF senza fili. Questo sistema utilizza la più recente tecnologia MF senza fili, che vi offre completa libertà di movimento mentre vi godete la vostra favorita musica e film. Niente più fastidi derivanti da cavi o fili della cuffia! Al fine di assicurarsi di ottenere la migliore performance dal vostro sistema audio stereo vi preghiamo di leggere attentamente il presente manuale. IMPORTANTE Leggete queste istruzioni. Prima di usare il sistema di transmittente senza fili bisogna leggere le istruzioni per l’uso e di sicurezza. Prima di collegare all’alimentazione di rete, controllate che la tensione indicata sulla targhetta dati dell’adattatore corrisponda alla tensione della rete locale. Se il sistema non deve essere usato per un lungo periodo di tempo, togliete le batterie dal loro scomparto e scollegate l’adattatore dalla rete. Prevenzione di incendi o di scosse elettriche: non esporre l’apparecchio a umidità, pioggia, sabbia o eccessivo calore derivanti da attrezzature di riscaldamento o dalla luce solare diretta. Apparecchi radio per applicazioni audio senza fili non sono protetti da disturbi provenienti da altri servizi radio. Pagina 29 Informazioni generali Vantaggi della più recente tecnologia senza fili RF/FM Trasmissione senza fili La trasmittente MF trasmette il segnale audio stereo dalla sorgente audio o video alla vostra cuffia MF senza fili. Vasta gamma di trasmissione La trasmittente MF può ricevere segnali fino a 100 metri di distanza. Sistema radio ad alta frequenza La trasmittente MF utilizza una radio ad alta frequenza come vettore del segnale, garantendo una chiara e marcata ricezione. Indicatore automatico alimentazione inserita/disinserita La trasmittente MF si accende automaticamente ed inizia a trasmettere quando i segnali audio vengono rilevati all’ingresso audio (LED rosso). Quando non vengono rilevati segnali audio, la trasmittente MF si spegne automaticamente dopo pochi minuti. Facile trasmissione La trasmittente MF può ricevere segnali dalla trasmittente, anche attraverso barriere come porte, pareti e finestre. Uso multiplo con una sola trasmittente Si può usare un numero addizionale di cuffie e/o altoparlanti senza fili con una singola trasmittente se: - funzionano nella banda di 864 MHz - si può rilevare un suono pilota di 19 kHz. Vi preghiamo di consultare la scheda della specifica tecnica dell’apparecchio per confermare la compatibilità.

25-06-2001 18:11 Comandi Contenuto del kit Questo sistema di trasmittente MF consiste dei seguenti accessori: 1 x trasmittente MF, SBC HC8372 1 x adattatore CA/CC 12 volt/200 mA, SBC CS30/00 1 x cavo audio (15 cm) con spina stereo di 3,5 mm e 2 spine RCA 1 x spina adattatrice stereo da 3,5 mm a 6,3 mm 1 x tubo dell’antenna Comandi Trasmittente (figura 1) 1 Indicatore di alimentazione – si illumina quando vengono rilevati dei segnali audio all’ingresso audio. 2 Alimentazione CC – collegate l’adattatore CA/CC di 12 volt /200 mA 3 Ingresso mm audio transmittente stereo di 3,5 – il cavo audio collega la trasmittente MF alla sorgente audio. Pagina 30 Installazione Alimentazione della trasmittente IMPORTANTE Usare solamente l’adattatore Philips CA/CC 12 volt/200 mA, SBC CS30/00 1 Assicuratevi che la tensione nominale dell’adattatore corrisponda a quella della presa. 2 Collegate il connettore CC dell’adattatore CA/CC al connettore d’ingresso dell’alimentazione CC che si trova sul retro della trasmittente. 3 Collegate l’adattatore CA/CC di 12 Volt/200 mA alla presa della rete. – Scollegate sempre l’adattatore CA/CC se la trasmittente non viene usata per un lungo periodo di tempo. 4 Inserite il tubo dell’antenna nel foro che si trova sopra la trasmittente. Assicuratevi che il filo che esce da quel foro venga guidato nel tubo dell’antenna. – L’installazione corretta del tubo dell’antenna migliorerà la gamma di trasmissione. Italiano 4 Cambio di canale – selezionate uno di 2 canali per la migliore ricezione. Vi consigliamo di selezionare canale 1 come prima opzione. 5 Pannello di controllo Informazione ecologica Tutto il materiale d’imballaggio non necessario è stato omesso Abbiamo fatto il nostro meglio per rendere l’imballaggio facile da separare in due tipi di materiali mono: cartone e polietilene. L’apparecchio consiste di materiale che può essere riciclato se smontato da un’azienda specializzata Si prega osservare i regolamenti locali riguardanti lo smaltimento di materiale da imballaggio, batterie scariche e vecchi apparecchi.

25-06-2001 18:11 Installazione Collegamenti audio Opzione 1 (figura 2) Collegamento della trasmittente MF all’uscita della cuffia di una sorgente audio 1 Collegate la spina stereo di 3,5 mm del cavo audio stereo all’uscita della cuffia di una sorgente audio, come TV, Hi-fi o PC. – In caso la sorgente audio abbia un’uscita cuffia di 6,3 mm, usate la spina adattatrice stereo da 3,5 mm a 6,3 mm. 2 Accendete la sorgente audio ed aumentatene cautamente il volume. Il LED rosso dell’indicatore di alimentazione della trasmittente si illumina quando sta ricevendo un segnale audio. 3 Selezionate uno di 2 canali per la migliore ricezione.Vi consigliamo di selezionare canale 1 come prima opzione. Opzione 2 (figura 3) Collegamento di una trasmittente MF ad un’uscita linea di una sorgente audio, es. REC OUT, LINE OUT. 1 Collegate la spina stereo di 3,5 mm del cavo audio stereo (15 cm) all’ingresso di 3,5 mm della cuffia della trasmittente. Pagina 31 Collegamenti audio 2 Collegate le 2 spine RCA del cavo del connettore (20 cm) ad un’uscita linea (REC OUT o LINE OUT) di una sorgente audio, es.TV, Hi-fi o PC: – Controllate che la spina RCA rossa (canale destro) sia collegata al canale destro (rosso) della sorgente audio. – Controllate che la spina RCA bianca (canale sinistro) sia collegata al canale sinistro (bianco) della sorgente audio. 3 Accendete la sorgente audio. Il LED rosso dell’indicatore di alimentazione della trasmittente si illumina quando sta ricevendo un segnale audio. 4 Nel caso in cui l’uscita della sorgente audio abbia un livello regolabile di uscita linea, regolatelo al più alto livello accettabile non distorto. 5 Selezionate uno di 2 canali per la migliore ricezione.Vi consigliamo di selezionare canale 1 come prima opzione. Funzionamento di base Quando la trasmittente MF è collegata a un’uscita di cuffia di una sorgente audio. 1 Accendete la sorgente audio ed aumentatene cautamente il volume. Il LED rosso dell’indicatore di alimentazione della trasmittente si illumina quando sta ricevendo un segnale audio. Sicurezza d'ascolto! Un uso continuo ad alto volume può provocare danni permanenti all'udito.

25-06-2001 18:11 Pagina 32 Ricerca dei guasti In caso di guasto, prima di portare l’apparecchio a riparare, controllate i punti sottoelencati. Se non si è in grado di risolvere il problema seguendo questi suggerimenti, rivolgetevi al proprio rivenditore o al centro di assistenza. AVVERTENZA: In nessuna circostanza bisogna tentare di riparare personalmente l’apparecchio; tali interventi annullano la garanzia. Italiano

Problema Rimedio Assenza di suono – Controllate che l’adattatore CA/CC sia tutto inserito nella presa CA e che il connettore CC sia inserito correttamente nel connettore d’ingresso di 12 Volt CC che si trova sul retro della trasmittente. – Controllate che la sorgente audio sia accesa e sintonizzata su di un canale con audio. – Volume non regolato. Regolate il volume della sorgente audio/trasmittente ad un livello più alto. – Cambiare la frequenza di sintonizzazione della trasmittente. Selezionare uno dei 2 canali per la migliore ricezione.Vi consigliamo di selezionare canale 1 come prima opzione. Suono distorto – La distanza dalla trasmittente è troppo grande. Portatevi più vicino alla trasmittente. – Interferenza da lampade fluorescenti/altre sorgenti radio. Spostate la trasmittente ad un altro posto/cambiate il canale della trasmittente. Manutenzione – Non lasciare la trasmittente vicino alla sorgente molto calda. Non esponetela alla diretti raggi solari, eccessiva polvere, pioggia o qualsiasi sorta di urto meccanico. – Non usare alcool, diluente o sostanze a base di petrolio per pulire la trasmittente. Usate un panno di pelle di camoscio per pulire l’alloggiamento. – Non usate detersivi che contengono alcool, alcool depurato, ammoniaca o abrasivi poiché potrebbero danneggiare l’alloggiamento.

25-06-2001 18:11 Pagina 33 Caratteristiche Regolazioni Sistema: Frequenza Radio (RF) Frequenza vettore: (Trasmittente HC8372 ) Canale 1: 863.5 MHz Canale 2: 864.5 MHz Modulazione: Modulazione di Frequenza (FM) Potenza di uscita irradiata: <10m Watt Gamma di trasmissione effettiva: fino a 100 metri, multidirezionale (360º) Livello d’ingresso: 500 mVrms (1 kHz oscillatore sinusoidale) Alimentazione – trasmittente: 12Volt / 200 mA CC, positivo al centro Distorsione: < 1.0% THD Separazione dei canali: > 30 dB Italiano Regolazioni Europee Questo prodotto è stato progettato, collaudato e prodotto secondo la direttiva europea R&TTE 1999/5CE. Ai sensi della suddetta Direttiva, questo prodotto può essere acquistato e messo in servizio nei seguenti stati: Direttiva R&TTE 1999/5/CE

CH ✔ Questo prodotto è conforme ai requisiti di classe 3 come indicato nella NET 445.
