INSTRUKCJA OBSŁUGI SBCHC8372 PHILIPS

25-06-2001 18:10 Wstęp Gratulacje! Nabyli właśnie Państwo najbardziej wyrafinowany, radiowy system system stereofonicznego odtwarzania dźwięku. System ten wykorzystuje najnowszą, bezprzewodową technologię łączności radiowej FM, oferującą całkowitą swobodę ruchu podczas słuchania ulubionej muzyki lub oglądania filmów. Koniec z niewygodnymi przewodami słuchawek! Aby zagwarantować najlepsze działanie bezprzewodowego systemu stereofonicznego, prosimy o uważne przeczytanie niniejszego podręcznika. Polski WAŻNE Prosimy o przeczytanie poniższej instrukcji. Przed pierwszym użyciem nadajnik bezprzewodowych należy przeczytać całą instrukcję obsługi i bezpieczeństwa użytkowania. Przed podłączeniem urządzenia do zasilania należy sprawdzić, czy podane na tabliczce znamionowej zasilacza napięcie jest zgodne z napięciem w instalacji elektrycznej. Przed długotrwałą przerwą w korzystaniu ze słuchawek trzeba wyjmować akumulatorki z pojemnika w słuchawkach i odłączać zasilacz od sieci. Zapobiegnie bezpieczeństwu pożaru lub porażenia prądem: nie narażać sprzętu na działanie wilgoci, deszczu, piasku i nadmiernej temperatury, wywołanej przez urządzenia grzewcze lub promienie słoneczne. Sprzęt radiowy do bezprzewodowych zastosowań audio nie jest zabezpieczony przed zakłóceniami przez inne urządzenia radiowe.

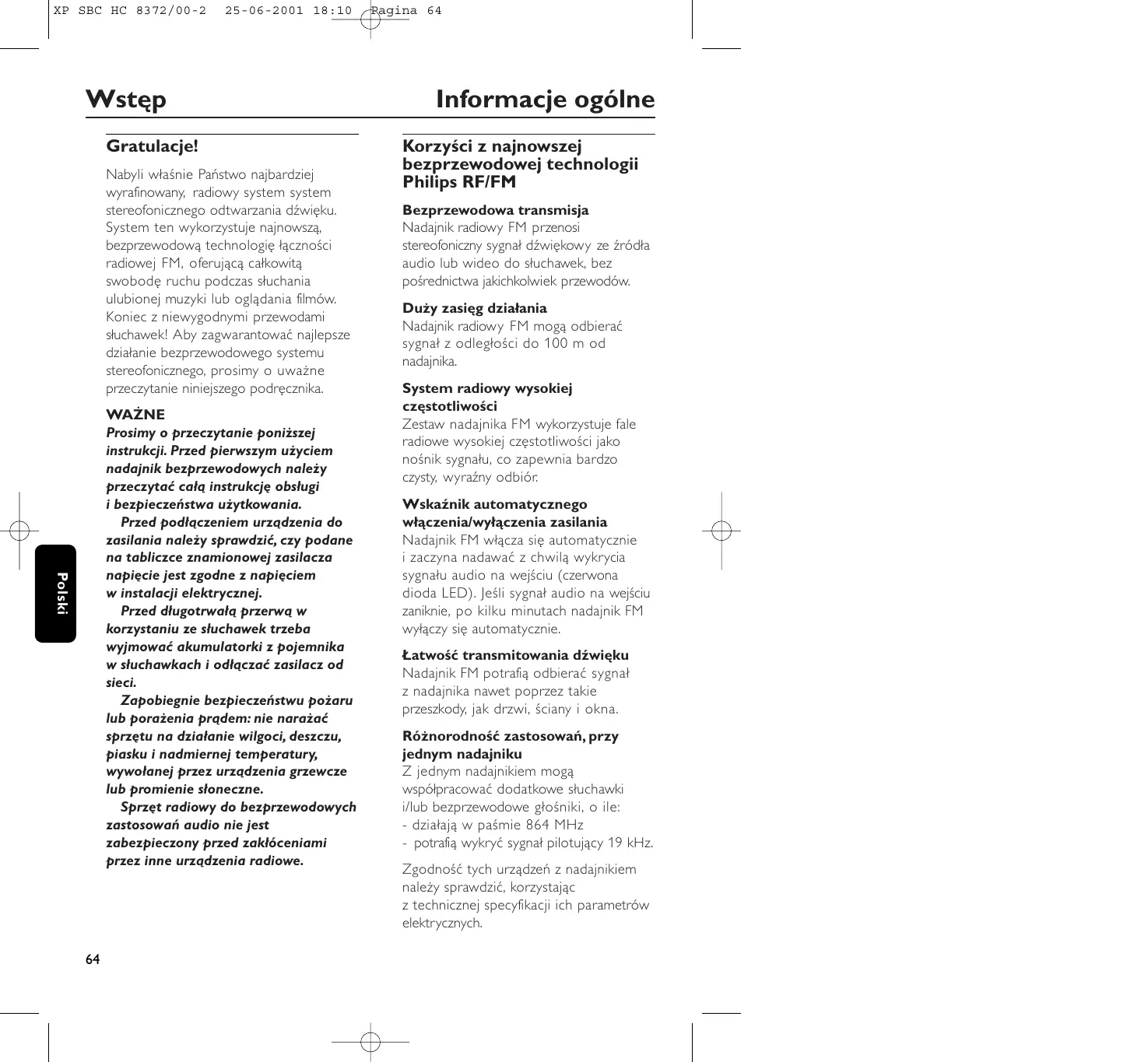

Pagina 64 Informacje ogólne Korzyści z najnowszej bezprzewodowej technologii Philips RF/FM Bezprzewodowa transmisja Nadajnik radiowy FM przenosi stereofoniczny sygnał dźwiękowy ze źródła audio lub wideo do słuchawek, bez pośrednictwa jakichkolwiek przewodów. Duży zasięg działania Nadajnik radiowy FM mogą odbierać sygnał z odległości do 100 m od nadajnika. System radiowy wysokiej częstotliwości Zestaw nadajnika FM wykorzystuje fale radiowe wysokiej częstotliwości jako nośnik sygnału, co zapewnia bardzo czysty, wyraźny odbiór. Wskaźnik automatycznego włączenia/wyłączenia zasilania Nadajnik FM włącza się automatycznie i zaczyna nadawać z chwilą wykrycia sygnału audio na wejściu (czerwona dioda LED). Jeśli sygnał audio na wejściu zaniknie, po kilku minutach nadajnik FM wyłączy się automatycznie. Łatwość transmitowania dźwięku Nadajnik FM potrafią odbierać sygnał z nadajnika nawet poprzez takie przeszkody, jak drzwi, ściany i okna. Różnorodność zastosowań, przy jednym nadajniku Z jednym nadajnikiem mogą współpracować dodatkowe słuchawki i/lub bezprzewodowe głośniki, o ile: - działają w paśmie 864 MHz - potrafią wykryć sygnał pilotujący 19 kHz. Zgodność tych urządzeń z nadajnikiem należy sprawdzić, korzystając z technicznej specyfikacji ich parametrów elektrycznych. 25-06-2001 18:10 Elementy sterujące Pagina 65 Instalowanie Niniejszy system nadajnika FM składa się z następujących elementów: 4 Przełącznik kanałów – wybrać jeden z 2 kanałów, na którym odbiór jest najlepszy. Jako pierwszy radzimy wypróbować kanał 1. 1 x nadajnika FM SBC HC8372 5 Panel elementów regulacyjnych Elementy składowe zestawu 1 x zasilacza prądu stałego 12 V/ 200 mA SBC CS030/00 1 x przewodu dopasowującego (15 cm) ze słuchawkowym wtykiem stereofonicznym 3,5 mm i dwoma wtykami RCA 1 x adaptera dopasowującego słuchawkowy wtyk 3,5 mm do gniazda 6,3 mm 1 x rurka antenowa Elementy sterujące Nadajnik (rysunek 1) 1 Wskaźnik zasilania – zapala się po wykryciu na wejściu sygnału audio. 2 Zasilanie prądem stałym (DC) – przyłącze do zasilacza 12 V/200 mA z prostownikiem. 3 Nadajnik wejście stereofoniczne 3,5 mm – przewód audio łączy nadajnik FM ze źródłem dźwięku. Zasilacz nadajnika WAŻNE Należy używać tylko zasilacza z prostownikiem 12 V/200 mA typu SBC CS030/00 firmy Philips. 1 Upewnić się, że znamionowe napięcie wejściowe zasilacza jest zgodne z napięciem w gniazdku elektrycznym. 2 Złącze prądu stałego zasilacza przyłączyć do wejścia zasilania 12 V z tyłu nadajnika. 3 Przyłączyć zasilacz 12 V/200 mA do gniazdka sieci elektrycznej. – Zawsze odłączać zasilacz od sieci elektrycznej w przypadku długotrwałej przerwy w jego użytkowaniu. 4 Włożyć rurkę antenową w otwór u góry nadajnika. Upewnić się, że przewód zwisający z tego otworu jest wprowadzony do rurki. – Poprawne zainstalowanie rurki antenowej zwiększa zasięg transmisji. Informacje ekologiczne Pominęliśmy wszystkie zbędne materiały opakowaniowe. Dołożyliśmy wszelkich starań, aby opakowanie było łatwo segregowalne na trzy jednorodne materiały: tekturę i polietylen. Urządzenie jest zbudowane w pełni z materiałów podlegających recyklingow i i po zużyciu powinno być rozmontowane przez wyspecjalizowany zakład. Należy przestrzegać lokalnych przepisów dotyczących usuwania opakowań, zużytych baterii i urządzeń.

25-06-2001 18:10 Pagina 66 Instalowanie Przyłącza audio Przyłącza audio 2 Dwa wtyki RCA przewodu dopasowującego (20 cm) przyłączyć do wyjścia liniowego (REC OUT lub LINE OUT) źródła sygnału dźwiękowego, np. odbiornika TV, zestawu HiFi lub komputera PC: – Sprawdzić, czy czerwony wtyk RCA (kanał prawy) jest połączony z prawym kanałem (czerwonym) źródła dźwięku. – Sprawdzić, czy biały wtyk RCA (kanał lewy) jest połączony z lewym kanałem (białym) źródła dźwięku. Opcja 1 (rysunek 2) Przyłączenie nadajnika FM do słuchawkowego wyjścia źródła dźwięku 1 Stereofoniczny wtyk 3,5 mm stereofonicznego przewodu audio wetknąć w wyjście słuchawkowe źródła dźwięku, np. telewizora, zestawu HiFi lub komputera. – Jeśli źródło dźwięku posiada wyjście słuchawkowe 6,3 mm, należy użyć dostarczonego wtyku przejściowego 3,5 mm na 6,3 mm. 2 Włączyć źródło dźwięku i ostrożnie zwiększać jego siłę głosu. Po odebraniu sygnału wejściowego zapali się czerwona dioda wskaźnika zasilania nadajnika. 3 Wybrać jeden z 2 kanałów, na którym odbiór jest najlepszy. Jako pierwszy radzimy wypróbować kanał 1. Polski Opcja 2 (rysunek 3) Przyłączenie nadajnika FM do liniowego wyjścia źródła dźwięku, np. REC OUT, LINE OUT. 1 Stereofoniczny wtyk 3,5 mm stereofonicznego przewodu audio przyłączyć do gniazdka słuchawkowego 3,5 mm nadajnika FM. 3 Uruchomić źródło dźwięku. Po odebraniu przez nadajnik sygnału audio zapala się czerwona dioda wskaźnika zasilania. 4 Jeśli liniowe wyjście audio źródła dźwięku posiada regulację poziomu sygnału wyjściowego, należy ustawić maksymalny akceptowalny poziom niezniekształconego sygnału na wyjściu źródła dźwięku. 5 Wybrać jeden z 2 kanałów, na którym odbiór jest najlepszy. Jako pierwszy radzimy wypróbować kanał 1. Podstawowe czynności obsługi Przy nadajniku dołączonym do słuchawkowego wyjścia źródła dźwięku. 1 Włączyć źródło dźwięku i ostrożnie zwiększać jego siłę głosu. Po odebraniu sygnału wejściowego zapali się czerwona dioda wskaźnika zasilania nadajnika. Bezpieczeństwo odsłuchu! Nadmierny poziom dźwięku może prowadzić do trwałego uszkodzenia słuchu.

25-06-2001 18:10 Pagina 67 Rozwiązywanie problemów W razie wystąpienia problemu, przed oddaniem zestawu do naprawy należy sprawdzić, czy nie uda się go rozwiązać postępując według poniższych wskazówek. Jeśli to nie pomoże, należy skontaktować się ze sprzedawcą lub punktem serwisowym. Problem Rozwiązanie Brak dźwięku – Sprawdzić, czy zasilacz jest dokładnie wetknięty w gniazdko elektryczne, oraz że jego wyjściowe łącze prądu stałego jest właściwie przyłączone do wejścia 12 V z tyłu nadajnika. – Sprawdzić, czy źródło dźwięku jest włączone i dostrojone do nadającego kanału audio. – Nieustawiona siła głosu. Zwiększyć siłę głosu źródła dźwięku/ nadajnika. – Zmienić częstotliwość dostrojenia nadajnika. Wybrać jeden z 2 kanałów, na którym odbiór jest najlepszy. Jako pierwszy radzimy wypróbować kanał 1. Zniekształcony dźwięk – Zbyt duża odległość od nadajnika. Zbliżyć się do nadajnika. – Zakłócenia pochodzące od lamp fluoroscencyjnych/ innych źródeł częstotliwości radiowych. Przesunąć nadajnik w inne miejsce/ zmienić kanał nadajnika. Konserwacja – Nie pozostawiać nadajnika w pobliżu źródeł ciepła. Nie narażać ich na działanie promieni słonecznych, nadmiernego zapylenia, wilgoci, deszczu lub jakichkolwiek udarów mechanicznych. – Do czyszczenia nadajnika nie używać alkoholi, rozcieńczalników ani substancji na bazie ropy naftowej. Do czyszczenia obudowy używać lekko zwilżonej ściereczki z irchy. – Nie używać środków czyszczących zawierających alkohole, amoniak lub materiały ścierne, gdyż mogą one uszkodzić obudowę.

Polski OSTRZEŻENIE: W żadnym wypadku nie należy samemu próbować naprawy zestawu, gdyż spowoduje to utratę gwarancji.

25-06-2001 18:10 Pagina 68 Parametry techniczne Przepisy Rodzaj systemu: Radiowy (RF) Częstotliwość nośna: (Nadajnik HC8372 ) Kanał 1: 863.5 MHz Kanał 2: 864.5 MHz Rodzaj modulacji: Modulacja częstotliwości (FM) Moc promieniowana: <10m Watt Skuteczny zasięg transmisji: do 100 metrów, bezkierunkowo (360°) Poziom wejściowy: 500 mVrms (wartość skuteczna dla fali sinusoidalnej 1 kHz) Zasilanie – nadajnik: prąd stały 12V / 200 mA, wewnętrzny styk dodatni Zniekształcenia: < 1.0% THD Separacja kanałów: > 30 dB Polski Przepisy Europejskie Niniejszy produkt został skonstruowany, przetestowany i wyprodukowany zgodnie z europejską normą R&TTE Directive 1999/5/EC. Zgodnie z tą normą, niniejszy wyrób można użytkować w nastźpujących państwach: R&TTE Directive 1999/5/EC

CH ✔ Niniejszy wyrób spełnia wymagania 3 klasy sprecyzowane w przepisach ETS 300 445.
