INSTRUKCJA OBSŁUGI SBCHC8410 PHILIPS

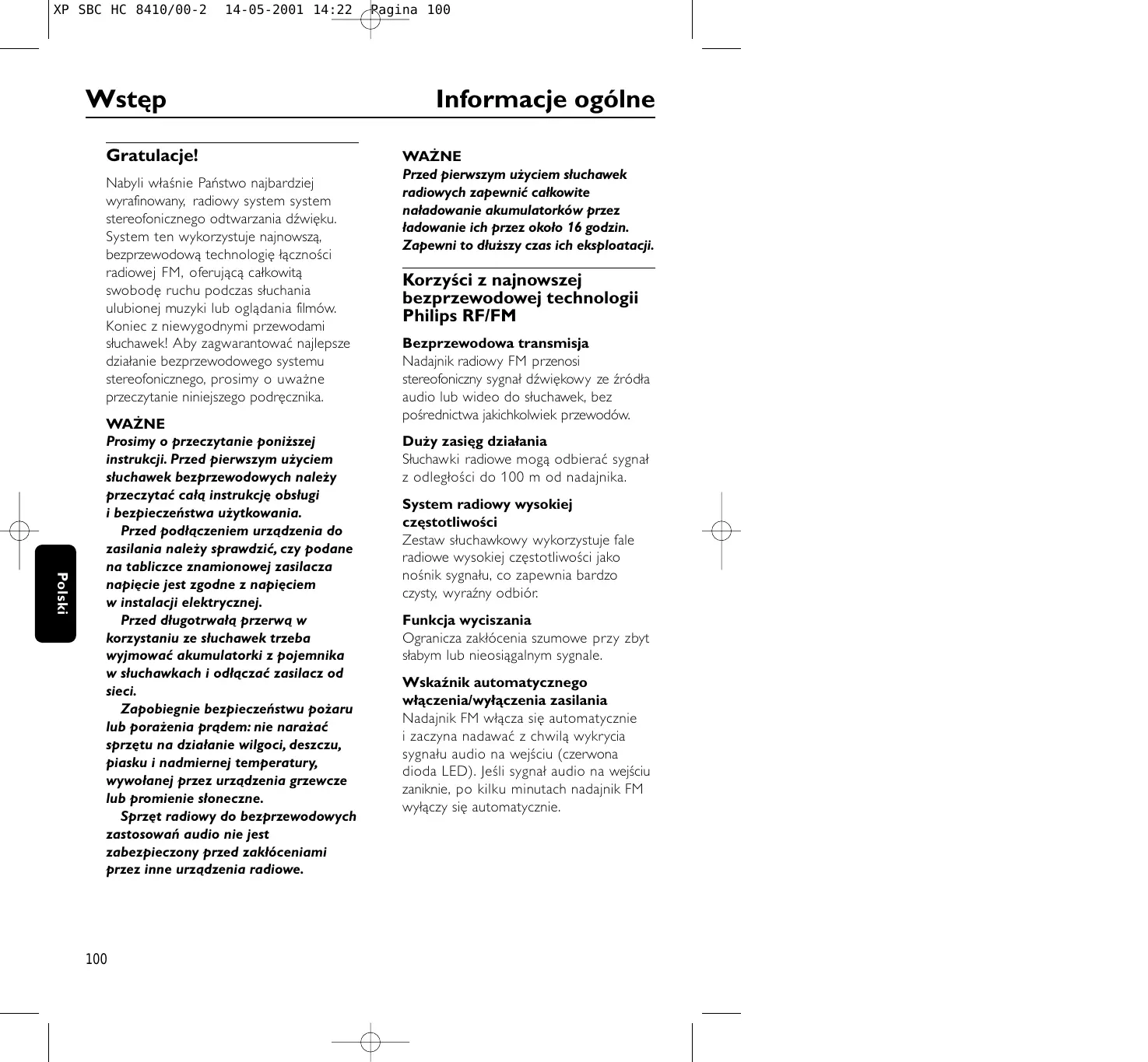

14-05-2001 14:22 Wstęp Gratulacje! Nabyli właśnie Państwo najbardziej wyrafinowany, radiowy system system stereofonicznego odtwarzania dźwięku. System ten wykorzystuje najnowszą, bezprzewodową technologię łączności radiowej FM, oferującą całkowitą swobodę ruchu podczas słuchania ulubionej muzyki lub oglądania filmów. Koniec z niewygodnymi przewodami słuchawek! Aby zagwarantować najlepsze działanie bezprzewodowego systemu stereofonicznego, prosimy o uważne przeczytanie niniejszego podręcznika. Polski WAŻNE Prosimy o przeczytanie poniższej instrukcji. Przed pierwszym użyciem słuchawek bezprzewodowych należy przeczytać całą instrukcję obsługi i bezpieczeństwa użytkowania. Przed podłączeniem urządzenia do zasilania należy sprawdzić, czy podane na tabliczce znamionowej zasilacza napięcie jest zgodne z napięciem w instalacji elektrycznej. Przed długotrwałą przerwą w korzystaniu ze słuchawek trzeba wyjmować akumulatorki z pojemnika w słuchawkach i odłączać zasilacz od sieci. Zapobiegnie bezpieczeństwu pożaru lub porażenia prądem: nie narażać sprzętu na działanie wilgoci, deszczu, piasku i nadmiernej temperatury, wywołanej przez urządzenia grzewcze lub promienie słoneczne. Sprzęt radiowy do bezprzewodowych zastosowań audio nie jest zabezpieczony przed zakłóceniami przez inne urządzenia radiowe.

Pagina 100 Informacje ogólne WAŻNE Przed pierwszym użyciem słuchawek radiowych zapewnić całkowite naładowanie akumulatorków przez ładowanie ich przez około 16 godzin. Zapewni to dłuższy czas ich eksploatacji. Korzyści z najnowszej bezprzewodowej technologii Philips RF/FM Bezprzewodowa transmisja Nadajnik radiowy FM przenosi stereofoniczny sygnał dźwiękowy ze źródła audio lub wideo do słuchawek, bez pośrednictwa jakichkolwiek przewodów. Duży zasięg działania Słuchawki radiowe mogą odbierać sygnał z odległości do 100 m od nadajnika. System radiowy wysokiej częstotliwości Zestaw słuchawkowy wykorzystuje fale radiowe wysokiej częstotliwości jako nośnik sygnału, co zapewnia bardzo czysty, wyraźny odbiór. Funkcja wyciszania Ogranicza zakłócenia szumowe przy zbyt słabym lub nieosiągalnym sygnale. Wskaźnik automatycznego włączenia/wyłączenia zasilania Nadajnik FM włącza się automatycznie i zaczyna nadawać z chwilą wykrycia sygnału audio na wejściu (czerwona dioda LED). Jeśli sygnał audio na wejściu zaniknie, po kilku minutach nadajnik FM wyłączy się automatycznie. 14-05-2001 14:22 Informacje ogólne System automatycznego ładowania Nadajnik FM automatycznie ładuje wbudowane w słuchawki akumulatorki NiMH typu LR03/AAA. Wystarczy po prostu umieścić słuchawki na stykach nadajnika. Podczas ładowania pali się zielona dioda na nadajniku i niebieska na pałąku słuchawek. Łatwość transmitowania dźwięku Słuchawki FM potrafią odbierać sygnał z nadajnika nawet poprzez takie przeszkody, jak drzwi, ściany i okna. Wiele par słuchawek i jeden nadajnik Z jednym nadajnikiem mogą współpracować dodatkowe słuchawki i/lub bezprzewodowe głośniki, o ile: - działają w paśmie 864 MHz - potrafią wykryć sygnał pilotujący 19 kHz - stosują identyczne parametry kompansji. Zgodność tych urządzeń z nadajnikiem należy sprawdzić, korzystając z technicznej specyfikacji ich parametrów elektrycznych. Elementy składowe zestawu Niniejszy system słuchawek FM składa się z następujących elementów: 1 x nadajnika FM SBC SBC HC8412 1 x słuchawek FM SBC HC8415 1 x zasilacza prądu stałego 12 V/ 200 mA SBC CS030/00 2 x akumulatorków 550 mAh typu LR03/AAA (NiMH) Pagina 101 Elementy sterujące Nadajnik (rysunek 1) 1 Wskaźnik zasilania – zapala się po wykryciu na wejściu sygnału audio. 2 Wskaźnik ładowania – zapala się po odwieszeniu słuchawek na nadajnik. Kompletnie rozładowane akumulatorki naładują się całkowicie po około szesnastu godzinach. 3 Styki ładowania – aby akumulatorki słuchawek były ładowane, słuchawki muszą spoczywać na tych stykach. 4 Zasilanie prądem stałym (DC) – przyłącze do zasilacza 12 V/200 mA z prostownikiem. 5 Słuchawkowe wejście stereofoniczne 3,5 mm – przyłącze nadajnika FM do źródła dźwięku. 6 Liniowe wejście audio – dodatkowe przyłącze do źródła dźwięku. WAŻNE Należy używać tylko jednego z wejść audio: słuchawkowego wejścia stereo 3,5 mm ALBO wejścia liniowego! Jednoczesne dołączenie obu wejść może spowodować uszkodzenie systemu słuchawek bezprzewodowych lub źródła dźwięku! 7 Przełącznik kanałów – wybrać jeden z 3 kanałów, na którym odbiór jest najlepszy. Jako pierwszy radzimy wypróbować kanał 1. 8 Panel elementów regulacyjnych 1 x przewodu dopasowującego (2 m) ze słuchawkowym wtykiem stereofonicznym 3,5 mm i dwoma wtykami RCA 1 x adaptera dopasowującego słuchawkowy wtyk 3,5 mm do gniazda 6,3 mm

14-05-2001 14:22 Elementy sterujące Słuchawki (rysunek 2) 9 Wskaźnik zasilania – pali się podczas pracy słuchawek. Wskaźnik miga, gdy akumulatorki są mocno wyładowane. Przed kolejnym użyciem należy je wtedy poddać ładowaniu przez około 16 godzin. 10 Włączenie/wyłączenie zasilania – po naciśnięciu przycisku następuje włączenie bądź wyłączanie słuchawek. 11 Styki ładowania – po odwieszeniu słuchawek na nadajnik musi zapalić się na nim zielona dioda, potwierdzająca ładowanie akumulatorków słuchawek. 12 Siła głosu – ustawianie żądanego poziomu odsłuchu. 13 Strojenie – obracać pokrętło strojenia do uzyskania najczystszego sygnału i zapalenia się wskaźnika dostrojenia. Zasilacz nadajnika Polski WAŻNE Należy używać tylko zasilacza z prostownikiem 12 V/200 mA typu SBC CS030/00 firmy Philips. 1 Upewnić się, że znamionowe napięcie wejściowe zasilacza jest zgodne z napięciem w gniazdku elektrycznym. Pagina 102 Instalowanie 2 Złącze prądu stałego zasilacza przyłączyć do wejścia zasilania 12 V z tyłu nadajnika. 3 Przyłączyć zasilacz 12 V/200 mA do gniazdka sieci elektrycznej. – Zawsze odłączać zasilacz od sieci elektrycznej w przypadku długotrwałej przerwy w jego użytkowaniu. Zasilanie słuchawek WAŻNE Używać tylko akumulatorków NiMH wielokrotnego ładowania typu LR03/ AAA (najlepiej firmy Philips). Nie używać akumulatorków NiCd ani baterii alkalicznych, gdyż można uszkodzić opisywany system radiowych słuchawek bezprzewodowych! 1 Sprawdzić, czy przycisk zasilania słuchawek znajduje się w pozycji “włączone” (on). 2 Miganie czerwonego wskaźnika zasilania na słuchawkach oznacza, że akumulatorki uległy rozładowaniu. 3 Do ładowania wbudowanych w słuchawki akumulatorków NiMH typu LR03/AAA należy słuchawki umieścić na stykach nadajnika. Informacje ekologiczne Pominęliśmy wszystkie zbędne materiały opakowaniowe. Dołożyliśmy wszelkich starań, aby opakowanie było łatwo segregowalne na trzy jednorodne materiały: tekturę i polietylen. Urządzenie jest zbudowane w pełni z materiałów podlegających recyklingow i i po zużyciu powinno być rozmontowane przez wyspecjalizowany zakład. Należy przestrzegać lokalnych przepisów dotyczących usuwania opakowań, zużytych baterii i urządzeń.

14-05-2001 14:22 Instalowanie Uwagi: Do naładowania całkowicie rozładowanych akumulatorków potrzeba około szesnastu godzin ładowania. Do naładowania całkowicie rozładowanych akumulatorków potrzeba około szesnastu godzin ładowania. Przed długim okresem nieużywania słuchawek należy wyjmować z nich akumulatorki. Akumulatorki zawierają substancje chemiczne i dlatego należy likwidować je w odpowiedni sposób. Wymiana akumulatorków słuchawek (rysunek 3) WAŻNE Używać tylko akumulatorków NiMH wielokrotnego ładowania typu LR03/ AAA (najlepiej firmy Philips). Nie używać akumulatorków NiCd ani baterii alkalicznych, gdyż można uszkodzić opisywany system radiowych słuchawek bezprzewodowych! 1 Zdjąć poduszeczki nauszne. 2 Wyjąć akumulatorki i zlikwidować je zgodnie z przepisami. 3 łożyć nowe akumulatorki. Używać wyłącznie akumulatorków NiMH typu LR03/AAA (najlepiej firmy Philips). 4 Upewnić się, że akumulatorki są poprawnie ułożone, zgodnie z symbolami wygrawerowanymi w pojemniku w słuchawkach. 5 Założyć poduszeczki nauszne na słuchawki. WAŻNE Przed pierwszym użyciem słuchawek FM należy zapewnić całkowite naładowanie akumulatorków, przez około szesnaście godzin ładowania. Zapewni to dłuższy okres ich eksploatacji. Pagina 103 Przyłącza audio Przyłącza audio WAŻNE Należy używać tylko jednego z wejść audio: słuchawkowego wejścia stereo 3,5 mm ALBO wejścia liniowego! Jednoczesne dołączenie obu wejść może spowodować uszkodzenie systemu słuchawek bezprzewodowych lub źródła dźwięku! Opcja 1 (rysunek 4) Przyłączenie nadajnika FM do liniowego wyjścia źródła dźwięku, np. REC OUT, LINE OUT. 1 Stereofoniczny wtyk 3,5 mm stereofonicznego przewodu audio przyłączyć do gniazdka słuchawkowego 3,5 mm nadajnika FM. 2 Dwa wtyki RCA przewodu dopasowującego (20 cm) przyłączyć do wyjścia liniowego (REC OUT lub LINE OUT) źródła sygnału dźwiękowego, np. odbiornika TV, zestawu HiFi lub komputera PC: – Sprawdzić, czy czerwony wtyk RCA (kanał prawy) jest połączony z prawym kanałem (czerwonym) źródła dźwięku. – Sprawdzić, czy biały wtyk RCA (kanał lewy) jest połączony z lewym kanałem (białym) źródła dźwięku. 3 Uruchomić źródło dźwięku. Po odebraniu przez nadajnik sygnału audio zapala się czerwona dioda wskaźnika zasilania. 4 Jeśli liniowe wyjście audio źródła dźwięku posiada regulację poziomu sygnału wyjściowego, należy ustawić maksymalny akceptowalny poziom niezniekształconego sygnału na wyjściu źródła dźwięku. 5 Włączyć słuchawki. Jeśli słuchawki nie są właściwie dostrojone do nadajnika, może być słyszalny syczący dźwięk.

14-05-2001 14:22 Pagina 104 Przyłącza audio 6 Aby dostroić słuchawki, obracać pokrętło strojenia do uzyskania najczystszego sygnału i zapalenia się wskaźnika dostrojenia. 3 Włączyć źródło dźwięku i ostrożnie zwiększać jego siłę głosu. Po odebraniu sygnału wejściowego zapali się czerwona dioda wskaźnika zasilania nadajnika. 7 Regulatorem siły głosu słuchawek ustawić żądany poziom dźwięku. 4 Włączyć słuchawki. Jeśli słuchawki nie są właściwie dostrojone do nadajnika, może być słyszalny syczący dźwięk. Opcja 2 (rysunek 5) Przyłączenie nadajnika FM do słuchawkowego wyjścia źródła dźwięku WAŻNE Należy używać tylko jednego z wejść audio: słuchawkowego wejścia stereo 3,5 mm ALBO wejścia liniowego! Jednoczesne dołączenie obu wejść może spowodować uszkodzenie systemu słuchawek bezprzewodowych lub źródła dźwięku! Polski 1 Dwa wtyki RCA przewodu dopasowującego (20 cm) przyłączyć do wyjścia liniowego (REC OUT lub LINE OUT) źródła sygnału dźwiękowego, np. odbiornika TV, zestawu HiFi lub komputera PC: – Sprawdzić, czy czerwony wtyk RCA (kanał prawy) jest połączony z prawym kanałem (czerwonym) źródła dźwięku. – Sprawdzić, czy biały wtyk RCA (kanał lewy) jest połączony z lewym kanałem (białym) źródła dźwięku. 2 Stereofoniczny wtyk 3,5 mm stereofonicznego przewodu audio (2 m) wetknąć w wyjście słuchawkowe źródła dźwięku, np. telewizora, zestawu HiFi lub komputera. – Jeśli źródło dźwięku posiada wyjście słuchawkowe 6,3 mm, należy użyć dostarczonego wtyku przejściowego 3,5 mm na 6,3 mm.

5 Aby dostroić słuchawki, obracać pokrętło strojenia do uzyskania najczystszego sygnału i zapalenia się wskaźnika dostrojenia. 6 Regulatorem siły głosu słuchawek ustawić żądany poziom dźwięku. Podstawowe czynności obsługi Przy nadajniku dołączonym do: - liniowego wyjścia źródła dźwięku, jak REC OUT lub LINE OUT albo - słuchawkowego wyjścia źródła dźwięku. 1 Włączyć źródło dźwięku i ostrożnie zwiększać jego siłę głosu. Po odebraniu sygnału wejściowego zapali się czerwona dioda wskaźnika zasilania nadajnika. 2 Włączyć słuchawki. Jeśli słuchawki nie są właściwie dostrojone do nadajnika, może być słyszalny syczący dźwięk. 3 Aby dostroić słuchawki, obracać pokrętło strojenia do uzyskania najczystszego sygnału i zapalenia się wskaźnika dostrojenia. 4 Regulatorem siły głosu słuchawek ustawić żądany poziom dźwięku.

14-05-2001 14:22 Pagina 105 Rozwiązywanie problemów W razie wystąpienia problemu, przed oddaniem zestawu do naprawy należy sprawdzić, czy nie uda się go rozwiązać postępując według poniższych wskazówek. Jeśli to nie pomoże, należy skontaktować się ze sprzedawcą lub punktem serwisowym. Problem Rozwiązanie Brak dźwięku – Sprawdzić, czy zasilacz jest dokładnie wetknięty w gniazdko elektryczne, oraz że jego wyjściowe łącze prądu stałego jest właściwie przyłączone do wejścia 12 V z tyłu nadajnika. – Sprawdzić, czy przełącznik zasilania słuchawek znajduje się w pozycji włączenia (on). – Wyładowane akumulatorki słuchawek. Umieścić słuchawki na nadajniku i jego stykach. (Patrz “Zasilanie słuchawek”) – Sprawdzić, czy źródło dźwięku jest włączone i dostrojone do nadającego kanału audio. – Nieustawiona siła głosu. Zwiększyć siłę głosu źródła dźwięku/ słuchawek. – Nastroić częstotliwość pracy słuchawek. Aby dostroić słuchawki, obracać pokrętło strojenia do uzyskania najczystszego sygnału i zapalenia się wskaźnika dostrojenia. – Używać nadajnika HC8412. Ze względu na zastosowane w słuchawkach HC8415 zaawansowane technologie, niektóre nadajniki wbudowane w inny sprzęt mogą nie być z nimi zgodne. Zniekształcony dźwięk – Nastroić częstotliwość pracy słuchawek. Aby dostroić słuchawki, obracać pokrętło strojenia do uzyskania najczystszego sygnału i zapalenia się wskaźnika dostrojenia. – Ustawić częstotliwość nadajnika. Wybrać dowolny z 3 kanałów. Następnie ustawić częstotliwość słuchawek, obracając pokrętło strojenia do uzyskania najczystszego sygnału i zapalenia się wskaźnika dostrojenia. – Wyładowane akumulatorki słuchawek. Umieścić słuchawki na stykach nadajnika. (Patrz “Zasilanie słuchawek”)

Polski OSTRZEŻENIE: W żadnym wypadku nie należy samemu próbować naprawy zestawu, gdyż spowoduje to utratę gwarancji.

14-05-2001 14:22 Pagina 106 Rozwiązywanie problemów Polski Zniekształcony dźwięk – Sprawdzić, czy siła głosu źródła/ słuchawek nie jest ustawiona na zbyt wysoki poziom. Zmniejszyć siłę głosu. – Zbyt duża odległość od nadajnika. Zbliżyć się do nadajnika. – Zakłócenia pochodzące od lamp fluoroscencyjnych/ innych źródeł częstotliwości radiowych. Przesunąć nadajnik lub słuchawki w inne miejsce/ zmienić kanał nadajnika. – Używać nadajnika HC8412. Ze względu na zastosowane w słuchawkach HC8415 zaawansowane technologie, niektóre nadajniki wbudowane w inny sprzęt mogą nie być z nimi zgodne. Konserwacja – Przed zaplanowanym długim okresem nieużywania słuchawek wyjąć akumulatorki, by zapobiec wyciekom i korozji. – Akumulatorki wymieniać wyłącznie na akumulatorki NiMH typu LR03/AAA (najlepiej marki Philips). – Nie pozostawiać słuchawek w pobliżu źródeł ciepła. Nie narażać ich na działanie promieni słonecznych, nadmiernego zapylenia, wilgoci, deszczu lub jakichkolwiek udarów mechanicznych. – Do czyszczenia słuchawek i nadajnika nie używać alkoholi, rozcieńczalników ani substancji na bazie ropy naftowej. Do czyszczenia obudowy używać lekko zwilżonej ściereczki z irchy. – Nie używać środków czyszczących zawierających alkohole, amoniak lub materiały ścierne, gdyż mogą one uszkodzić obudowę. Bezpieczeństwo odsłuchu! Nadmierny poziom dźwięku może prowadzić do trwałego uszkodzenia słuchu.

14-05-2001 14:22 Pagina 107 Parametry techniczne Przepisy Rodzaj systemu: Radiowy (RF) Częstotliwość nośna: (Nadajnik HC8412 ) Kanał 1: 863.5 MHz Kanał 2: 864.0 MHz Kanał 3: 864.5 MHz Częstotliwość nośna: (Słuchawki HC8415)

863.2 do 864.7 MHz (Strojenie ręczne)

Rodzaj modulacji: Modulacja częstotliwości (FM) Moc promieniowana: <10m Watt Skuteczny zasięg transmisji: do 100 metrów, bezkierunkowo (360°) Poziom wejściowy: 500 mVrms (wartość skuteczna dla fali sinusoidalnej 1 kHz) Zasilanie – nadajnik: prąd stały 12V / 200 mA, wewnętrzny styk dodatni Zasilanie - słuchawki: 2 x akumulatorki (NiMH) LR03 (AAA) Pasmo przenoszenia (Słuchawki): 10 – 22,000 Hz > 60 dB (ważony wg charakterystyki A, fala sinusoidalna 1 kHz) Zniekształcenia: < 0.5% THD Separacja kanałów: > 30 dB Polski Stosunek sygnału do szumu: Przepisy Europejskie Niniejszy produkt został skonstruowany, przetestowany i wyprodukowany zgodnie z europejską normą R&TTE Directive 1999/5/EC. Zgodnie z tą normą, niniejszy wyrób można użytkować w nastźpujących państwach: R&TTE Directive 1999/5/EC

CH ✔ Niniejszy wyrób spełnia wymagania 3 klasy sprecyzowane w przepisach ETS 300 445.
