MANUAL DE UTILIZADOR SBCHC8410 PHILIPS

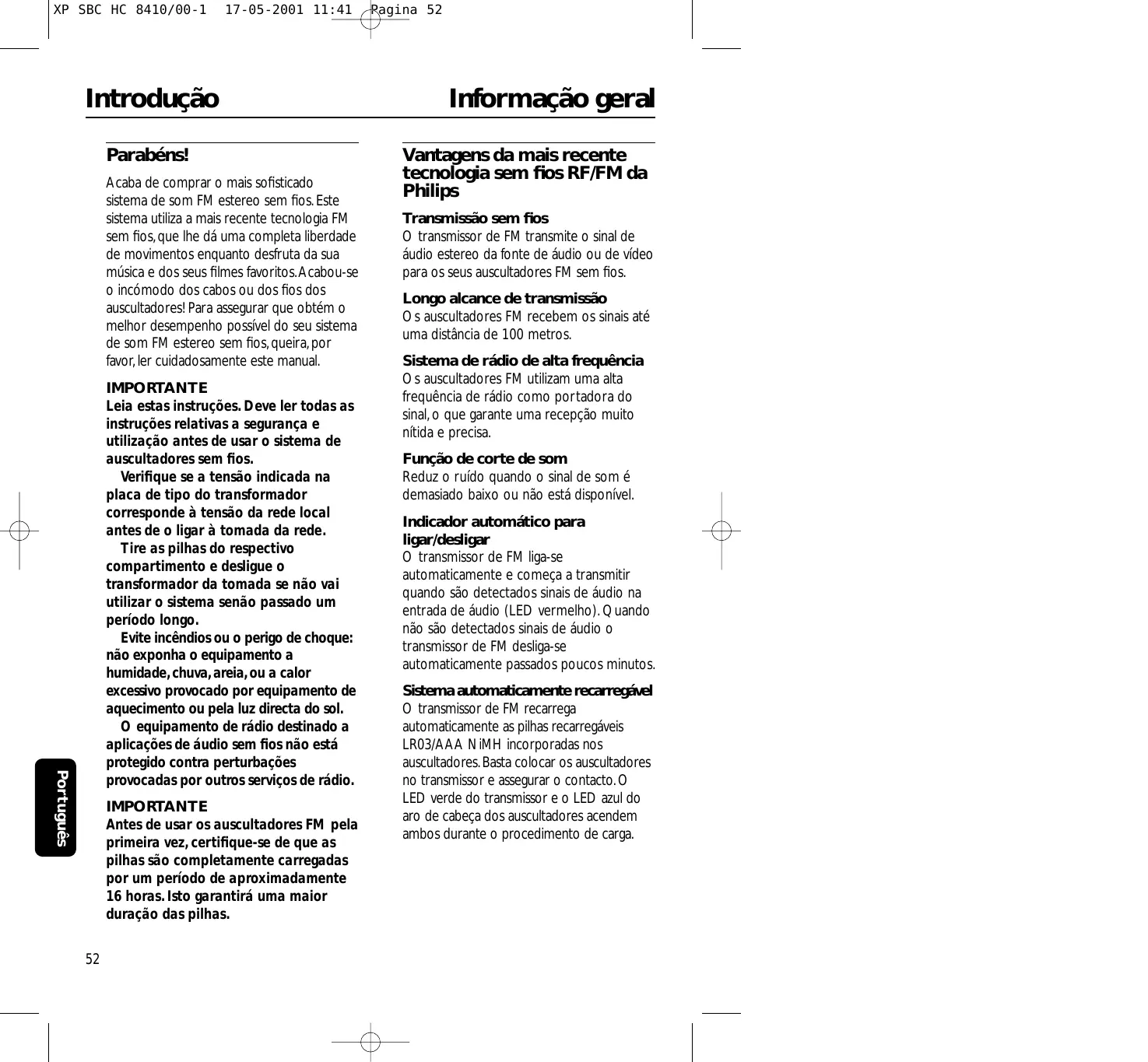

17-05-2001 11:41 Introdução Parabéns! Acaba de comprar o mais sofisticado sistema de som FM estereo sem fios. Este sistema utiliza a mais recente tecnologia FM sem fios, que lhe dá uma completa liberdade de movimentos enquanto desfruta da sua música e dos seus filmes favoritos. Acabou-se o incómodo dos cabos ou dos fios dos auscultadores! Para assegurar que obtém o melhor desempenho possível do seu sistema de som FM estereo sem fios, queira, por favor, ler cuidadosamente este manual. Português IMPORTANTE Leia estas instruções. Deve ler todas as instruções relativas a segurança e utilização antes de usar o sistema de auscultadores sem fios. Verifique se a tensão indicada na placa de tipo do transformador corresponde à tensão da rede local antes de o ligar à tomada da rede. Tire as pilhas do respectivo compartimento e desligue o transformador da tomada se não vai utilizar o sistema senão passado um período longo. Evite incêndios ou o perigo de choque: não exponha o equipamento a humidade, chuva, areia, ou a calor excessivo provocado por equipamento de aquecimento ou pela luz directa do sol. O equipamento de rádio destinado a aplicações de áudio sem fios não está protegido contra perturbações provocadas por outros serviços de rádio. IMPORTANTE Antes de usar os auscultadores FM pela primeira vez, certifique-se de que as pilhas são completamente carregadas por um período de aproximadamente 16 horas. Isto garantirá uma maior duração das pilhas.

Pagina 52 Informação geral Vantagens da mais recente tecnologia sem fios RF/FM da Philips Transmissão sem fios O transmissor de FM transmite o sinal de áudio estereo da fonte de áudio ou de vídeo para os seus auscultadores FM sem fios. Longo alcance de transmissão Os auscultadores FM recebem os sinais até uma distância de 100 metros. Sistema de rádio de alta frequência Os auscultadores FM utilizam uma alta frequência de rádio como portadora do sinal, o que garante uma recepção muito nítida e precisa. Função de corte de som Reduz o ruído quando o sinal de som é demasiado baixo ou não está disponível. Indicador automático para ligar/desligar O transmissor de FM liga-se automaticamente e começa a transmitir quando são detectados sinais de áudio na entrada de áudio (LED vermelho). Quando não são detectados sinais de áudio o transmissor de FM desliga-se automaticamente passados poucos minutos. Sistema automaticamente recarregável O transmissor de FM recarrega automaticamente as pilhas recarregáveis LR03/AAA NiMH incorporadas nos auscultadores. Basta colocar os auscultadores no transmissor e assegurar o contacto. O LED verde do transmissor e o LED azul do aro de cabeça dos auscultadores acendem ambos durante o procedimento de carga.

17-05-2001 11:41 Informação geral Pagina 53 Comandos Transmissão fácil Os auscultadores FM conseguem receber os sinais do transmissor até mesmo através de barreiras como portas, paredes e janelas. Transmissor (figura 1) 1 Indicador de corrente – acende quando são detectados sinais de áudio na entrada de áudio. Vários auscultadores com um único transmissor Podem ser usados com um único transmissor auscultadores e/ou altifalantes sem fios adicionais, desde que estes aparelhos: - funcionem na banda de 864 MHz - consigam detectar um tom piloto de 19 KHz - utilizem parâmetros semelhantes de compressão-expansão. 2 Indicador de recarga – acende quando os auscultadores são colocados no transmissor de FM. Pilhas que estejam completamente descarregadas voltarão à carga máxima ao fim de aproximadamente 16 horas. Queira consultar as folhas de especificações eléctricas dos aparelhos para confirmar a compatibilidade. 3 Contacto de recarga – certifique-se de que alinha os auscultadores com este contacto para recarregar. 4 Corrente CC – ligue ao transformador CA/CC de 12 volts/200 mA Conteúdo do kit 5 Entrada de áudio de 3,5 mm dos auscultadores estereo – liga o transmissor de FM a uma fonte de áudio Este sistema de auscultadores FM consiste nos seguintes acessórios: 6 Entrada de linha de áudio – ligação alternativa a uma fonte de áudio. 1 x transmissor de FM SBC HC8412 1 x auscultadores de FM SBC HC8415 1 x transformador CA/CC SBC CS030/00 de 12 volts/200 mA 2 x pilhas recarregáveis LR03/AAA (NiMH), 550 mAh 1 x cabo adaptador de áudio (2 m) com ficha estereo de 3,5 mm para 2 RCA IMPORTANTE Utilize apenas 1 das entradas de áudio: a entrada de áudio de 3,5 mm dos auscultadores estereo OU a entrada de linha de áudio! Se utilizar ambas as entradas de áudio ao mesmo tempo poderá danificar o sistema FM sem fios ou a fonte de áudio! Informação relativa ao ambiente Foi omitido todo o material de embalagem que não fosse absolutamente necessário. Fizemos todo o possível por tornar a embalagem fácil de separar em dois materiais: cartão e polietileno. A unidade consiste em materiais que podem ser reciclados desde que sejam desmontados por uma empresa especializada. Queira, por favor, respeitar as regulamentações locais relativas à eliminação de materiais de embalagem, pilhas gastas e equipamento obsoleto.

17-05-2001 11:41 Comandos 7 Comutador de canal – seleccione um dos 3 canais para obter a melhor recepção possível. Aconselhamos a selecção do canal 1 como primeira opção. 8 Placa de comandos Auscultadores (figura 2) 9 Indicador de corrente – acende durante a utilização. Quando as pilhas estão fracas, o indicador de corrente pisca. Deve então recarregar os auscultadores por um período de aproximadamente 16 horas antes da próxima utilização. 10 Ligar/desligar – carregue no botão para ligar e desligar os auscultadores. 11 Contactos de recarga – alinhe os auscultadores com o transmissor; o LED verde de recarga na frente do transmissor deve acender, a indicar que os auscultadores estão a ser recarregados. 12 Volume – regule o volume para o nível de escuta desejado. 13 Sintonização – rode o botão de sintonização até o sinal atingir a nitidez máxima e o indicador de sintonização acenderá. Alimentação de corrente para o transmissor IMPORTANTE Utilize apenas o transformador CA/CC Philips SBC CS030/00 de 12 volts/200 mA. Português 1 Certifique-se de que a tensão nominal do transformador corresponde à da tomada da rede de alimentação. 2 Ligue o conector CC do transformador CA/CC ao conector de entrada de 12 volts CC, que se encontra na parte de trás do transmissor.

Pagina 54 Instalação 3 Ligue o transformador CA/CC de 12 volts/200 mA à tomada da rede. – Desligue sempre o transformador CA/CC se não vai usar o transmissor senão passado muito tempo. Alimentação de corrente para os auscultadores IMPORTANTE Utilize apenas pilhas recarregáveis LR03/ AAA NiMH (de preferência, Philips). Não utilize pilhas NiCd nem pilhas alcalinas, já que tais pilhas poderão danificar o sistema sem fios! 1 Verifique se o botão de ligar/desligar dos auscultadores FM se encontra na posição de ligado. 2 Quando o indicador de corrente vermelho dos auscultadores FM começa a piscar, isto indica que as pilhas estão a ficar fracas. 3 Para recarregar as pilhas LR03/AAA NiMH incorporadas nos auscultadores, coloque os auscultadores no transmissor e assegure o contacto. Notas: Quando estão completamente descarregadas, as pilhas necessitam de, aproximadamente, 16 horas para recarregar. Os auscultadores FM desligam-se automaticamente durante a recarga. Tire sempre as pilhas dos auscultadores se não vai usá-los senão passado muito tempo. As pilhas contêm substâncias químicas, pelo que deverão ser deitadas fora com as devidas precauções. 17-05-2001 11:41 Instalação Substituição das pilhas dos auscultadores (figura 3) IMPORTANTE Utilize apenas pilhas recarregáveis LR03/ AAA NiMH (de preferência, Philips). Não utilize pilhas NiCd nem pilhas alcalinas, já que tais pilhas poderão danificar o sistema sem fios! 1 Desmonte as almofadas auriculares. 2 Tire as pilhas e deite-as fora seguindo os procedimentos adequados. 3 Coloque pilhas novas. Utilize apenas pilhas LR03/AAA NiMH (de preferência, Philips). 4 Certifique-se de que as pilhas ficam correctamente colocadas, de acordo com as indicações gravadas no respectivo compartimento. 5 Volte a montar as almofadas auriculares nos auscultadores. IMPORTANTE Antes de usar os auscultadores FM pela primeira vez, certifique-se de que as pilhas são completamente carregadas por um período de aproximadamente 16 horas. Isto garantirá uma maior duração das pilhas. Ligações de áudio IMPORTANTE Utilize apenas 1 das entradas de áudio: a entrada de áudio de 3,5 mm dos auscultadores estereo OU a entrada de linha de áudio! Se utilizar ambas as entradas de áudio ao mesmo tempo poderá danificar o sistema FM sem fios ou a fonte de áudio! Pagina 55 Ligações de áudio Opção 1 (figura 4) Ligação do transmissor de FM à saída de linha de uma fonte de áudio, por ex. REC OUT, LINE OUT. 1 Ligue a ficha estereo de 3,5 mm do cabo de áudio estereo à entrada de auscultadores de 3,5 mm do transmissor de FM. 2 Ligue as 2 fichas RCA do cabo de ligação (20 cm) à saída de linha (REC OUT ou LINE OUT) de uma fonte de áudio, por ex. TV, HiFi ou PC: – Verifique se a ficha RCA vermelha (canal direito) está ligada ao canal direito (vermelho) da fonte de áudio. – Verifique se a ficha RCA branca (canal esquerdo) está ligada ao canal esquerdo (branco) da fonte de áudio. 3 Ligue a fonte de áudio. O LED indicador de corrente vermelho do transmissor acende se estiver a receber um sinal de áudio. 4 Caso a saída de linha da fonte de áudio tenha um nível de saída regulável, regule esse nível de saída da fonte de áudio para o mais alto nível aceitável sem distorção. 5 Ligue os auscultadores. Poderá ouvir sibilação através dos auscultadores se eles não estiverem ainda devidamente sintonizados para o transmissor. 6 Para sintonizar, rode o botão de sintonização até o sinal atingir a nitidez máxima e o indicador de sintonização acenderá. Português

7 Regule o volume para o nível desejado utilizando o comando de volume dos auscultadores.

17-05-2001 11:41 Pagina 56 Ligações de áudio Opção 2 (figura 5) Ligação do transmissor de FM à saída de auscultadores de uma fonte de áudio IMPORTANTE Utilize apenas 1 das entradas de áudio: a entrada de áudio de 3,5 mm dos auscultadores estereo OU a entrada de linha de áudio! Se utilizar ambas as entradas de áudio ao mesmo tempo poderá danificar o sistema FM sem fios ou a fonte de áudio! 1 Ligue as 2 fichas RCA do cabo de ligação (20 cm) à saída de linha (REC OUT ou LINE OUT) de uma fonte de áudio, por ex. TV, HiFi ou PC: – Verifique se a ficha RCA vermelha (canal direito) está ligada ao canal direito (vermelho) da fonte de áudio. – Verifique se a ficha RCA branca (canal esquerdo) está ligada ao canal esquerdo (branco) da fonte de áudio. 2 Ligue as 2 fichas RCA do cabo de áudio estereo à saída de linha (REC OUT ou LINE OUT) de uma fonte de áudio, por ex. TV, HiFi ou PC: – Caso a fonte de áudio possua uma saída de auscultadores de 6,3 mm, utilize a ficha adaptadora estereo de 3,5 mm para 6,3 mm, fornecida. Português 3 Ligue a fonte de áudio e levante cuidadosamente o volume dessa fonte. O LED indicador de corrente vermelho do transmissor acende se estiver a receber um sinal de áudio.

4 Ligue os auscultadores. Poderá ouvir sibilação através dos auscultadores se eles não estiverem ainda devidamente sintonizados para o transmissor. 5 Para sintonizar, rode o botão de sintonização até o sinal atingir a nitidez máxima e o indicador de sintonização acenderá. 6 Regule o volume para o nível desejado utilizando o comando de volume dos auscultadores. Funcionamento básico Quando o transmissor de FM estiver ligado a uma das seguintes saídas: - saída de linha de uma fonte de áudio, como seja REC OUT ou LINE OUT ou - saída de auscultadores de uma fonte de áudio. 1 Ligue a fonte de áudio e levante cuidadosamente o volume dessa fonte. O LED indicador de corrente vermelho do transmissor acende se estiver a receber um sinal de áudio. 2 Ligue os auscultadores. Poderá ouvir sibilação através dos auscultadores se eles não estiverem ainda devidamente sintonizados para o transmissor. 3 Para sintonizar, rode o botão de sintonização até o sinal atingir a nitidez máxima e o indicador de sintonização acenderá. 4 Regule o volume para o nível desejado utilizando o comando de volume dos auscultadores.

17-05-2001 11:41 Pagina 57 Resolução de problemas Se ocorrer uma avaria, verifique primeiro os pontos a seguir indicados antes de levar o aparelho para reparação. Se não conseguir resolver um problema seguindo estas sugestões, consulte o revendedor ou o centro encarregado da assistência. Problema Solução Não há som – Verifique se a ficha do transformador CA/CC está completamente inserida na tomada CA e se o conector CC está correctamente inserido no conector de entrada de 12 volts CC, que se encontra na parte de trás do transmissor. – Verifique se o interruptor de ligar/desligar dos auscultadores se encontra na posição de ligado. – As pilhas dos auscultadores estão a ficar fracas. Coloque os auscultadores no transmissor e assegure o contacto. (Vide Alimentação de corrente para os auscultadores) – Verifique se a fonte de áudio está ligada e sintonizada para um canal com áudio. – O volume não está regulado. Regule o volume na fonte de áudio/ nos auscultadores para um nível mais alto. – Ajuste a frequência de sintonização dos auscultadores. Para sintonizar, rode o botão de sintonização até o sinal atingir a nitidez máxima e o indicador de sintonização acenderá. – Utilize o transmissor HC8412. Alguns transmissores já incorporados noutro equipamento poderão não ser compatíveis com os auscultadores HC8415 devido à tecnologia avançada que os auscultadores HC8415 utilizam. Som com distorção – Ajuste a frequência de sintonização dos auscultadores. Para sintonizar, rode o botão de sintonização até o sinal atingir a nitidez máxima e o indicador de sintonização acenderá. – Ajuste a frequência do transmissor. Seleccione qualquer um dos 3 canais do transmissor. Ajuste depois a frequência dos auscultadores rodando o botão de sintonização até o sinal atingir a nitidez máxima e o indicador de sintonização acenderá.

Português ATENÇÃO: Em nenhuma circunstância deverá você mesmo tentar reparar o aparelho, já que tal invalidaria a garantia.

17-05-2001 11:41 Pagina 58 Resolução de problemas Som com distorção – As pilhas dos auscultadores estão a ficar fracas. Coloque os auscultadores no transmissor e assegure o contacto. (Vide Alimentação de corrente para os auscultadores) – Certifique-se de que o volume da fonte de áudio/ dos auscultadores não está demasiado alto. Baixe o volume. – Está demasiado longe do transmissor. Aproxime-se mais do transmissor. – Interferência de lâmpadas fluorescentes ou de outras fontes de rádio. Desloque o transmissor ou os auscultadores para outro local ou mude o canal do transmissor. – Utilize o transmissor HC8412. Alguns transmissores já incorporados noutro equipamento poderão não ser compatíveis com os auscultadores HC8415 devido à tecnologia avançada que os auscultadores HC8415 utilizam. Manutenção – Se não vai usar os auscultadores senão passado muito tempo, tire as pilhas do compartimento para evitar fuga de químicos e corrosão. – Para substituir as pilhas, utilize apenas pilhas LR03/AAA NiMH (de preferência, Philips). – Não deixe os auscultadores perto de fontes de calor. Não os exponha à luz directa do sol, a excesso de pó, a humidade, chuva, ou a qualquer tipo de choque mecânico. – Não utilize álcool, diluente, ou substâncias à base de petróleo para limpar os auscultadores ou o transmissor. Utilize uma camurça ligeiramente humedecida para limpar a caixa. – Não utilize quaisquer agentes de limpeza que contenham álcool, soluções alcoólicas, amoníaco ou abrasivos, já que tais produtos poderão danificar a caixa. Português Segurança auditiva! A utilização continuada com o volume alto pode danificar permanentemente a sua audição.

17-05-2001 11:41 Pagina 59 Especificações Regulamentações Sistema: Radiofrequência (RF) Frequência portadora: (Transmissor HC8412 ) Canal 1: 863.5 MHz Canal 2: 864.0 MHz Canal 3: 864.5 MHz Frequência portadora: (Auscultadores HC8415)

863.2 to 864.7 MHz (Sintonização manual)

Modulação: Modulação de Frequência (FM) Potência de saída irradiada: <10m Watt Alcance de transmissão efectivo: até 100 metros, omnidireccional (360º) Nível de entrada: 500 mVrms (1 KHz onda senoidal) Alimentação de corrente – transmissor: 12 volts / 200 mA CC, centro positivo Alimentação de corrente – auscultadores: 2 x pilhas LR03 (AAA) (NiMH) Gama de frequências (Auscultadores): 10 – 22,000 Hz Relação sinal/ruído: > 60 dB (1 KHz onda senoidal, A-ponderado) Distorção: < 0.5% THD Separação de canais: > 30 dB Regulamentações Europeias

CH ✔ Português Este produto foi concebido, testado e fabricado em conformidade com a Directiva Europeia R&TTE 1999/5/CE. De acordo com esta directiva, este produto pode ser colocado ao serviço nos seguintes estados: Directiva R&TTE 1999/5/CE Este produto obedece aos requisitos da classe 3 conforme definidos em ETS 300 445.
