Type de produit	Émetteur audio FM sans fil
Fréquence radio	863,5 MHz (canal 1) / 864,5 MHz (canal 2)
Modulation	Modulation de fréquence (FM)
Puissance de sortie rayonnée	< 10 mW
Portée de transmission effective	Jusqu'à 100 mètres (360°)
Niveau d'entrée audio	500 mVrms (1 kHz sinusoïdal)
Alimentation	12 V CC / 200 mA, adaptateur secteur fourni (Philips SBC CS030/00)
Distorsion harmonique totale	< 1,0 %
Séparation des canaux	> 30 dB
Accessoires inclus	1 émetteur FM, 1 adaptateur secteur, 1 câble audio (3,5 mm stéréo vers 2 RCA, 15 cm), 1 adaptateur 3,5 mm vers 6,3 mm, 1 tube d'antenne
Connectivité	Entrée audio 3,5 mm stéréo ; sortie casque ou ligne de la source
Indicateur lumineux	Diode rouge allumée en présence de signal audio
Mise en marche automatique	Détection de signal audio pour activation ; arrêt automatique après quelques minutes sans signal
Compatibilité	Casques ou haut-parleurs FM sans fil fonctionnant dans la bande 864 MHz et détectant une tonalité pilote de 19 kHz
Entretien	Nettoyer avec un chiffon doux légèrement humide ; éviter alcool, solvants, produits abrasifs

FOIRE AUX QUESTIONS - SBCHC8372 PHILIPS

Comment connecter l'émetteur à ma chaîne Hi-Fi ?

Vous pouvez connecter l'émetteur à la sortie casque (prise 3,5 mm) ou à une sortie ligne (RCA) de votre chaîne. Utilisez le câble audio fourni (3,5 mm vers 2 RCA) pour une sortie ligne, ou directement le câble 3,5 mm pour une sortie casque. Branchez le connecteur 3,5 mm dans l'entrée de l'émetteur. Assurez-vous que l'adaptateur secteur est branché et que la source audio est allumée.

Pourquoi la diode rouge ne s'allume-t-elle pas ?

Vérifiez que l'adaptateur secteur est correctement branché et que la source audio est allumée et produit un signal. Augmentez le volume de la source. Si le problème persiste, essayez un autre câble audio ou une autre source.

Comment améliorer la réception de mon casque audio ?

Assurez-vous que l'antenne (tube) est correctement installée sur l'émetteur. Changez de canal à l'aide du commutateur (canal 1 ou 2). Rapprochez-vous de l'émetteur (portée jusqu'à 100 mètres en champ libre). Évitez les obstacles épais comme les murs en béton.

Puis-je utiliser plusieurs casques avec un seul émetteur ?

Oui, à condition que les casques ou haut-parleurs sans fil soient compatibles : ils doivent fonctionner dans la bande 864 MHz et détecter une tonalité pilote de 19 kHz. Consultez les spécifications de vos appareils.

Que faire en cas de distorsion sonore ?

Réduisez la distance entre le casque et l'émetteur. Changez de canal (canal 1 ou 2) pour éviter les interférences. Éloignez l'émetteur des sources d'interférence comme les éclairages néon ou autres appareils radio.

Quel type d'adaptateur secteur utiliser ?

Utilisez exclusivement l'adaptateur Philips SBC CS030/00 (12 V CC / 200 mA, centre positif). Un adaptateur non conforme pourrait endommager l'émetteur.

Comment nettoyer l'émetteur ?

Débranchez l'adaptateur avant tout nettoyage. Utilisez un chiffon doux légèrement humide. N'utilisez jamais d'alcool, de diluant, d'ammoniaque ou de produits abrasifs qui pourraient abîmer le boîtier.

L'émetteur s'éteint tout seul, est-ce normal ?

Oui, l'émetteur dispose d'une fonction d'arrêt automatique : après quelques minutes sans signal audio détecté, il se met en veille. Il se rallume dès qu'un signal est à nouveau présent.

Puis-je connecter l'émetteur à la sortie ligne de ma télévision ?

Oui, si votre téléviseur possède une sortie ligne (RCA ou 3,5 mm) ou une sortie casque. Utilisez le câble approprié. Réglez le volume de la télévision à un niveau modéré pour éviter la distorsion.

Que faire si je n'ai aucun son après connexion ?

Vérifiez tous les branchements : adaptateur secteur, câble audio entre la source et l'émetteur. Assurez-vous que la source audio est allumée et que le volume n'est pas au minimum. Changez de canal sur l'émetteur. Testez avec une autre source audio.

MODE D'EMPLOI SBCHC8372 PHILIPS

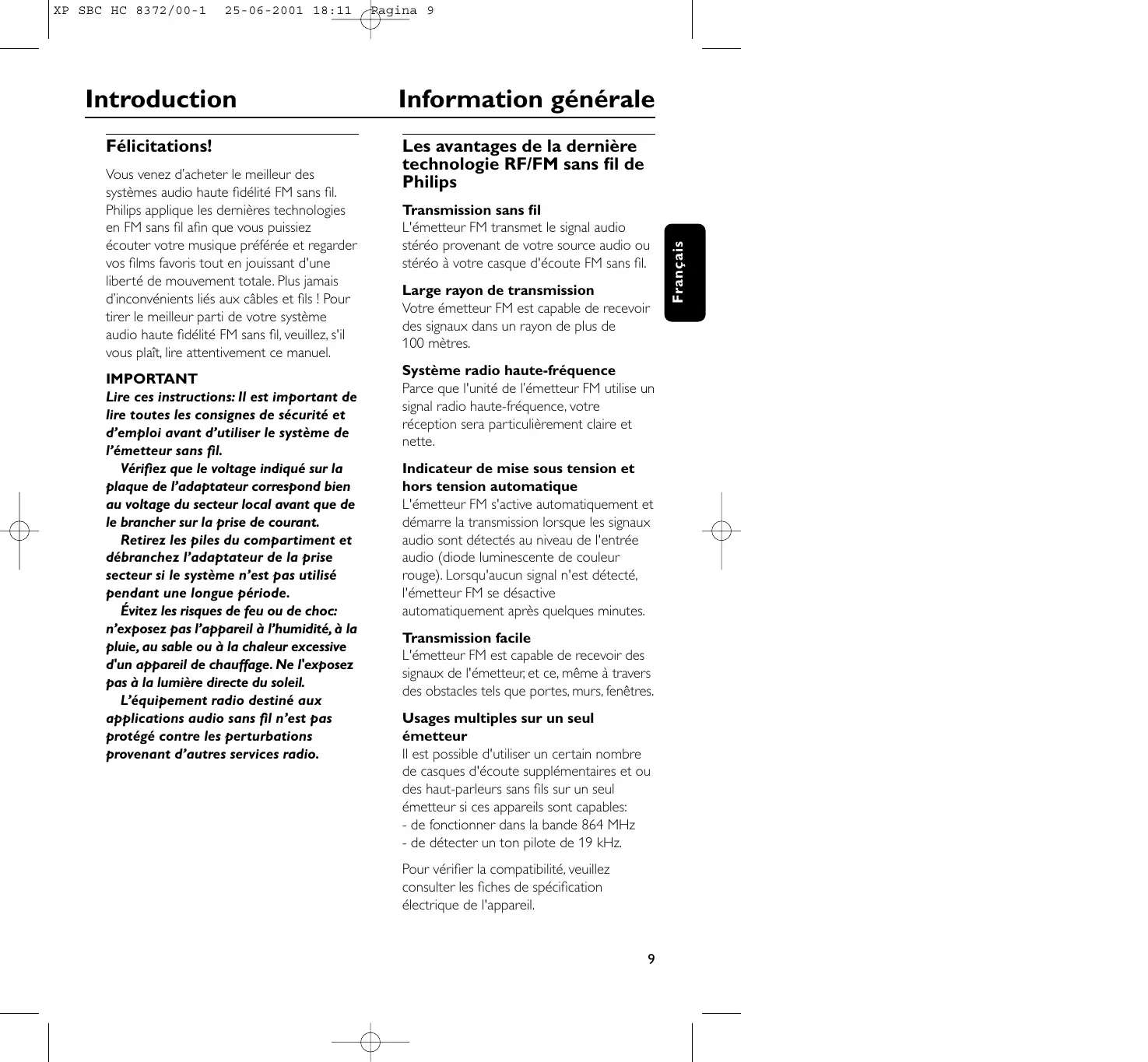

Vous venez d'acheter le meilleur des systèmes audio haute fidélité FM sans fil. Philips applique les dernières technologies en FM sans fil afin que vous puissiez écouter votre musique préféree et regarder vos films favors tout en jouissant d'une liberté de mouvement totale. Plus jamais d'inconvénients liés aux cables et fils! Pour tirer le meilleur parti de votre système audio haute fidélité FM sans fil, veuillez, s'il vous plaît, lore attentivement ce manuel.

IMPORTANT

Lire ces instructions: Il est important de dire toutes les consignes de sécurité et d'emploi avant d'utiliser le système de l'émetteur sans fil.

Vérifiez que le voltage indiqué sur la plaque de l'adaptateur correspond bien au voltage du secteur local avant que de le brancher sur la prise de courant.

Retirez les piles du compartment et débranche l'adaptateur de la prise secteur si le système n'est pas utilisé pendant une longue période.

Évitez les risques de feu ou de chic: n'exposez pas l'appareil à l'humidité, à la pluie, au sable ou à la chaleur excessive d'un appareil de chauffage. Ne l'exposez pas à la lumière directe du soleil.

L'équipement radio destiné aux applications audio sans fil n'est pas protégé contre les perturbations provenant d'autres services radio.

Les avantages de la dernière technologie RF/FM sans fil de Philips

Transmission sans fil

L'émetteur FM transmet le signal audio stéreo provenant de votre source audio ou stéreo à votre casque d'écoute FM sans fil.

Large rayon de transmission

Votre émetteur FM est capable de receivevoir des signaux dans un rayon de plus de 100 metres.

Système radio haute-fréquence

Parce que l'unité de l'émetteur FM utilise un signal radio haute-fréquence, votre réception sera particulièrement claire et nette.

Indicateur de mise sous tension et hors tension automatique

L'émetteur FM s'active automatiquement et démarre la transmission lorsque les signaux audio sont détectés au niveau de l'entrée audio (diode luminescente de couleur rouge). Lorsqu'aucun signal n'est détecté, l'émetteur FM se désactive automatiquement après quelques minutes.

Transmission facile

L'émetteur FM est capable de receivevoir des signaux de l'émetteur, et ce, même à travers des obstacles tels que portes, murs, fenêtres.

Usages multiples sur un seul émetteur

Il est possible d'utiliser un certain nombre de casques d'écoute supplémentaires et ou des haut-parleurs sans fils sur un seul émetteur si ces apparéils sont capables: - de fonctionner dans la bande 864 MHz - de détecter un ton pilote de 19 kHz.

Pour vérifier la compatibilité, veuillez consulter les fiches de spécification électrique de l'appareil.

Contenu de l'équipement

Ce système de l'émetteur FM comprend les accessoires suivants:

1 x émetteur FM SBC HC8372
1 × adaptateur CA/CC 12 Volt/200 mA
SBC CS030/00
1 x cable audio avec fiche stéreo
3,5 mm et 2 fiches RCA (15 cm)
1× fiche adaptatrice stereo de 3,5 mm a 6,3 mm
1 x tube d'antenna

Commands

Émetteur (figure 1)

1 Indicateur d'alimentation - s/allume lorsque des signaux audio sont détectés au niveau de l'entrée audio.
2 Alimentation CC - se connecte à l'adaptateur CA/CC 12 volts/200mA
3 Entrée audio 3,5 pour émetteur stéreo - le cable audio connecte votre émetteur FM à une source audio.
4 Commutateur de canal - Sélectionnéz l'un des 2 canaux disponibles pour obtenir la meilleure réception. Nous vous conseillons de sélectionner le canal 1 en première option.
5 Panneau de commandes

Alimentation de l'émetteur

IMPORTANT

Utiliser exclusivement l'adaptateur CA/CC 12 Volt/200 mA Philips SBC CS030/00.

1 Assurez-vous de ce que la tension nominale de l'adaptateur correspond bien à la tension de la prise du secteur.
2 Connectez le connecteur CC de l'adaptateur CA/CC au connecteur d'entrée 12 volts CC situé à l'arrière de l'émetteur.
3 Connectez l'adaptateur CA/CC 12 volts/ 200mA à la prise du secteur.

• Déconnectez toujours l'adaptateur CA/CC lorsqu'il est clair que l'émetteur ne sera pas utilisé pendant une longue période.

4 Insérez le tube d'antenne dans le trou situé sur le dessus de l'émetteur. Assurez-vous que le fil quiPEND hors du trou est ajustement guidé dans le tube de l'antenne.
- Installer correctement le tube d'antenne permettra d'améliorer la plage de transmission.

Informations sur l'environnement

Tous les matériaux d'emballage inutiles ont ete evités. Nous avons fait le maximum pour autoriser la separation des matériaux d'emballage en trois catégories: le carton, le polystyrene expansé et le polyethylene.

Votre équipement est constitué de matérielaux recyclables, à condition d'être démonté par une société spécialisée. Veuillez observer les règles locales en vigueur pour le rebut des matérielux d'emballage, les piles usées et les anciens équipements.

Connexions Audio

Option 1 (figure 2)

Connexion de l'émetteur FM à la sortie de casque d'écoute d'une source audio

1 Connectez la fiche 3,5 mm stéreo du cable audio stéreo à la sortie de casque d'écoute d'une source audio (une TV, une chaîne hi-fi ou un PC, par exemple).

• Si la source audio en question est équipée d'une sortie de casque d'écoute de 6,3 mm, utilisez la fiche adaptatrice stéreo de 3,5 mm à 6,3 mm fournie.

2 MettezYOUR source audio sous tension et augmentez prudemment son volume. L'indicateur d'alimentation (la diode luminescente rouge) de I'emetreur s'allume des reception d'un signal audio.
3 Sélectionnez l'un des 2 canaux disponibles pour Obtir la(Meilleure réception. Nous vous conseillons de selectionner le canal 1 en première option.

Option 2 (figure 3)

Connexion de l'émetteur FM à une sortie de ligne ou à une source audio, par exemple REC OUT, LIGNE OUT.

1 Connectez la fiche stéreo 3,5 mm du cable audio stéreo (15 cm) à l'entrée 3,5 mm de l'émetteur FM destinée au casque d'écoute.

2 Connectez les 2 prises RCA du cable de connexion à la sortie de ligne (REC OUT ou LIGNE OUT) de la source audio (TV, hi-fi, ou PC, par exemple):

Assurez-vous de ce que la fiche RCA rouge (canal droit) est connectée au canal droit (rouge) de la source audio.
Assurez-vous de ce que la fiche RCA blanche (canal gauche) est connectée au canal gauche (blanc) de la source audio.

3 MettezYOUR source audio sous tension. L'indicateur d'alimentation (la diode luminescente rouge) de I'emetreur s'allume des reception d'un signal audio.
4 Si la sortie de ligne de la source audio est équipée d'un niveau de sortie ajustable, réglez le niveau de sortie de ligne de la source audio sur le niveau exempt de distortions le plus acceptable.
5 Sélectionnez l'un des 2 canaux disponibles pour Obtir la(Meilleure réception.Nous vous conseillons de selectionner le canal 1 en première option.

Utilisation de base

Lorsque l'émetteur FM est connecté à une sortie de casque d'écoute ou une source audio.

1 Mettez sous tension votre source audio et augmentez prudemment son volume. L'indicateur d'alimentation (la diode luminescente rouge) de l'émetteur s'allume dés qu'est reçu un signal audio.

Protection de votre ouie! Une utilisation prolongée à un volume élevé peut endommager définitivement votre ouie.

Dépistage des pannes

En cas de dysfonctionnement, vérifie d'abord les points listés ci-dessous, avant que de penser à faire réparer l'appareil.

Si les indications ci-dessous ne sont pas suffisantes à la solution du problème, consultez le revendeur ou le centre de service après-vente.

AVERTISSEMENT : Vous ne doivent enaucun cas tenter de réparer votre apparéil vous même,car cela entrainerait l'annulation de la garantie délivrée lors de l'achat de l' apparéil.

Problème	Solution
Pas de son	- Assurez-vous de ce que l'adaptateur CA/CC est correctement inséré dans la prise CA et que son connecteur CC est lui-même correctement inséré dans le connecteur d'entrée CC 12 volts situé à l'arrête de l'émetteur. - Assurez-vous de ce que la source audio est sous tension et qu'elle est bien réglée sur un canal audio. - Volume non régle.Ajustez le volume de la source audio/l'émetteur à un niveau plus haut. - Ajustez la fréquence de syntonisation de l'émetteur. Sélectionnez l'un des 2 canaux pour obtenir la meilleure réception. Nous vous conseillons de sélectionner le canal 1 en première option.
Distorsion sonore	- La distance par rapport à l'émetteur est trop grande. Rapprochez-vous de l'émetteur. - Interférences d'éclairages au néon/ d'autres sources radio. Déplacez l'émetteur /changez le canal de l'émetteur.
Entretien	- Ne placez pas l'émetteur près de sources de chaleur. Ne l'exposez pas à la lumière directe du soleil, à une poussière excessive, à l'humidité, la pluie ou à touteASF de chic mécanique. - N'utilise pas d'alcool, de diluant ou d'autres substances à base de pétrole pour nettoyer l'émetteur. Utilisez plutôt une peau de chamois légersement humide pour nettoyer le boîtier. - N'utilise pas de produits de nettoyage contenant de l'alcool, de l'essence térébenthine, de l'ammoniaque ou des abrasifs : ces produits pourraient endommager le boîtier.

Système:	Fréquence Radio (RF)
Fréquence porteuse: (Émetteur HC8372 )	Canal 1: 863.5 MHz Canal 2: 864.5 MHz
Modulation:	Modulation de fréquence (FM)
Puisance de sortie en rayonnement :	<10m Watts
Plage de transmission effective:	jusqu'à 100 mètres, omnidirectionnelle (360°)
Niveau d'entrée :	500 mVrms (onde sinusoidale 1 kHz)
Tension d'alimentation – émetteur :	12Volt / 200 mA CC, positif centre
Distorsion:	< 1.0% DHT
Déparation des canaux :	> 30 dB

Règlementations Européennes

Ce produit a été concu, testé et fabriqué selon la Directive Européenne R&TTE, 1999/5/EC.

Selon cette directive, ce produit peut-être mis en circulation dans les états suivants: Voir la Directive R&TTE 1999/5/EC.

Ce produit satisfait aux exigences de classe 3 comme établi dans la NET 300 445.
