MANUAL DE UTILIZADOR SBCHC8372 PHILIPS

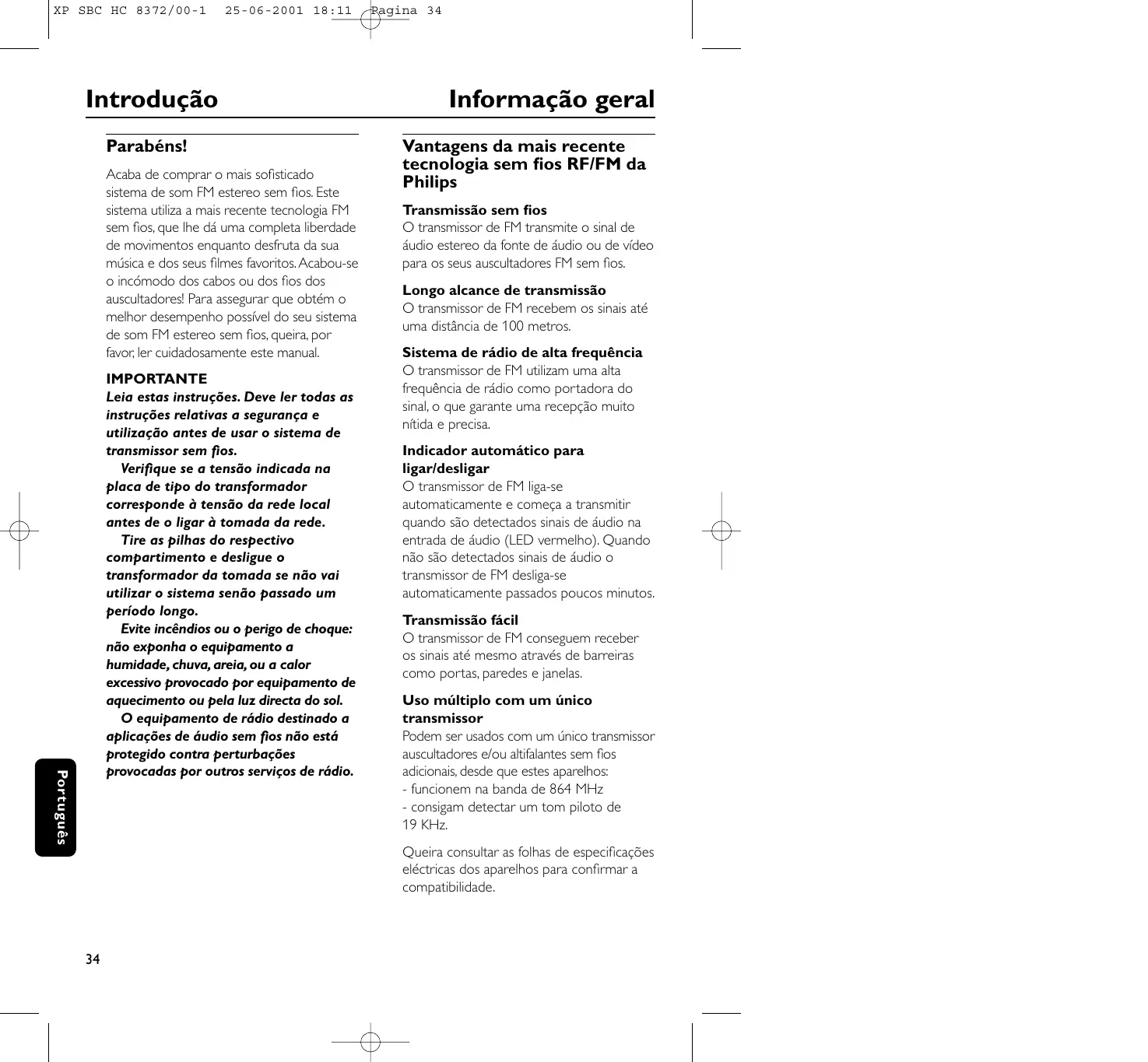

25-06-2001 18:11 Introdução Parabéns! Acaba de comprar o mais sofisticado sistema de som FM estereo sem fios. Este sistema utiliza a mais recente tecnologia FM sem fios, que lhe dá uma completa liberdade de movimentos enquanto desfruta da sua música e dos seus filmes favoritos. Acabou-se o incómodo dos cabos ou dos fios dos auscultadores! Para assegurar que obtém o melhor desempenho possível do seu sistema de som FM estereo sem fios, queira, por favor, ler cuidadosamente este manual. Português IMPORTANTE Leia estas instruções. Deve ler todas as instruções relativas a segurança e utilização antes de usar o sistema de transmissor sem fios. Verifique se a tensão indicada na placa de tipo do transformador corresponde à tensão da rede local antes de o ligar à tomada da rede. Tire as pilhas do respectivo compartimento e desligue o transformador da tomada se não vai utilizar o sistema senão passado um período longo. Evite incêndios ou o perigo de choque: não exponha o equipamento a humidade, chuva, areia, ou a calor excessivo provocado por equipamento de aquecimento ou pela luz directa do sol. O equipamento de rádio destinado a aplicações de áudio sem fios não está protegido contra perturbações provocadas por outros serviços de rádio. Pagina 34 Informação geral Vantagens da mais recente tecnologia sem fios RF/FM da Philips Transmissão sem fios O transmissor de FM transmite o sinal de áudio estereo da fonte de áudio ou de vídeo para os seus auscultadores FM sem fios. Longo alcance de transmissão O transmissor de FM recebem os sinais até uma distância de 100 metros. Sistema de rádio de alta frequência O transmissor de FM utilizam uma alta frequência de rádio como portadora do sinal, o que garante uma recepção muito nítida e precisa. Indicador automático para ligar/desligar O transmissor de FM liga-se automaticamente e começa a transmitir quando são detectados sinais de áudio na entrada de áudio (LED vermelho). Quando não são detectados sinais de áudio o transmissor de FM desliga-se automaticamente passados poucos minutos. Transmissão fácil O transmissor de FM conseguem receber os sinais até mesmo através de barreiras como portas, paredes e janelas. Uso múltiplo com um único transmissor Podem ser usados com um único transmissor auscultadores e/ou altifalantes sem fios adicionais, desde que estes aparelhos: - funcionem na banda de 864 MHz - consigam detectar um tom piloto de 19 KHz. Queira consultar as folhas de especificações eléctricas dos aparelhos para confirmar a compatibilidade.

25-06-2001 18:11 Comandos Conteúdo do kit Este sistema de transmissor FM consiste nos seguintes acessórios: 1 x transmissor de FM SBC HC8372 1 x transformador CA/CC SBC CS030/00 de 12 volts/200 mA 1 x cabo adaptador de áudio (15 cm) com ficha estereo de 3,5 mm para 2 RCA 1 x ficha adaptadora estereo de 3,5 mm para 6,3 mm 1 x tubo da antena Comandos Transmissor (figura 1) 1 Indicador de corrente – acende quando são detectados sinais de áudio na entrada de áudio. 2 Corrente CC – ligue ao transformador CA/CC de 12 volts/200 mA 3 Entrada de áudio de 3,5 mm dos transmissor estereo – o cabo de áudio liga o transmissor FM a uma fonte de áudio. Pagina 35 Instalação Alimentação de corrente para o transmissor IMPORTANTE Utilize apenas o transformador CA/CC Philips SBC CS030/00 de 12 volts/200 mA. 1 Certifique-se de que a tensão nominal do transformador corresponde à da tomada da rede de alimentação. 2 Ligue o conector CC do transformador CA/CC ao conector de entrada de 12 volts CC, que se encontra na parte de trás do transmissor. 3 Ligue o transformador CA/CC de 12 volts/200 mA à tomada da rede. – Desligue sempre o transformador CA/CC se não vai usar o transmissor senão passado muito tempo. 4 Introduza o tubo da antena no orifício que se encontra no topo do transmissor. Certifique-se de que o fio que sai desse orifício é guiado pelo tubo da antena. – A instalação correcta do tubo da antena melhorará o alcance da transmissão. 4 Comutador de canal – seleccione um dos 2 canais para obter a melhor recepção possível. Aconselhamos a selecção do canal 1 como primeira opção. Informação relativa ao ambiente Foi omitido todo o material de embalagem que não fosse absolutamente necessário. Fizemos todo o possível por tornar a embalagem fácil de separar em dois materiais: cartão e polietileno. A unidade consiste em materiais que podem ser reciclados desde que sejam desmontados por uma empresa especializada. Queira, por favor, respeitar as regulamentações locais relativas à eliminação de materiais de embalagem, pilhas gastas e equipamento obsoleto.

Português 5 Placa de comandos

25-06-2001 18:11 Instalação Ligações de áudio Opção 1 (figura 2) Ligação do transmissor de FM à saída de auscultadores de uma fonte de áudio 1 Ligue as 2 fichas RCA do cabo de áudio estereo à saída de linha de uma fonte de áudio, por ex.TV, HiFi ou PC: – Caso a fonte de áudio possua uma saída de auscultadores de 6,3 mm, utilize a ficha adaptadora estereo de 3,5 mm para 6,3 mm, fornecida. 2 Ligue a fonte de áudio e levante cuidadosamente o volume dessa fonte. O LED indicador de corrente vermelho do transmissor acende se estiver a receber um sinal de áudio. 3 Seleccione um dos 2 canais para obter a melhor recepção possível. Aconselhamos a selecção do canal 1 como primeira opção. Opção 2 (figura 3) Ligação do transmissor de FM à saída de linha de uma fonte de áudio, por ex. REC OUT, LINE OUT. 1 Ligue a ficha estereo de 3,5 mm do cabo de áudio estereo (20 cm) à entrada de auscultadores de 3,5 mm do transmissor de FM. Pagina 36 Ligações de áudio 2 Ligue as 2 fichas RCA do cabo de ligação à saída de linha (REC OUT ou LINE OUT) de uma fonte de áudio, por ex.TV, HiFi ou PC: – Verifique se a ficha RCA vermelha (canal direito) está ligada ao canal direito (vermelho) da fonte de áudio. – Verifique se a ficha RCA branca (canal esquerdo) está ligada ao canal esquerdo (branco) da fonte de áudio. 3 Ligue a fonte de áudio. O LED indicador de corrente vermelho do transmissor acende se estiver a receber um sinal de áudio. 4 Caso a saída de linha da fonte de áudio tenha um nível de saída regulável, regule esse nível de saída da fonte de áudio para o mais alto nível aceitável sem distorção. 5 Seleccione um dos 2 canais para obter a melhor recepção possível. Aconselhamos a selecção do canal 1 como primeira opção. Funcionamento básico Quando o transmissor de FM estiver ligado a saída de auscultadores de uma fonte de áudio. 1 Ligue a fonte de áudio e levante cuidadosamente o volume dessa fonte. O LED indicador de corrente vermelho do transmissor acende se estiver a receber um sinal de áudio. Português Segurança auditiva! A utilização continuada com o volume alto pode danificar permanentemente a sua audição.

25-06-2001 18:11 Pagina 37 Resolução de problemas Se ocorrer uma avaria, verifique primeiro os pontos a seguir indicados antes de levar o aparelho para reparação. Se não conseguir resolver um problema seguindo estas sugestões, consulte o revendedor ou o centro encarregado da assistência. Problema Solução Não há som – Verifique se a ficha do transformador CA/CC está completamente inserida na tomada CA e se o conector CC está correctamente inserido no conector de entrada de 12 volts CC, que se encontra na parte de trás do transmissor. – Verifique se a fonte de áudio está ligada e sintonizada para um canal com áudio. – O volume não está regulado. Regule o volume na fonte de áudio/ transmissor para um nível mais alto. – Mude a frequência de sintonização do transmissor. Seleccione um dos 2 canais para obter a melhor recepção possível. Aconselhamos a selecção do canal 1 como primeira opção. Som com distorção – Está demasiado longe do transmissor. Aproxime-se mais do transmissor. – Interferência de lâmpadas fluorescentes ou de outras fontes de rádio. Desloque o transmissor para outro local ou mude o canal do transmissor. Manutenção – Não deixe o transmissor perto de fontes de calor. Não o exponha à luz directa do sol, a excesso de pó, a humidade, chuva, ou a qualquer tipo de choque mecânico. – Não utilize álcool, diluente, ou substâncias à base de petróleo para limpar o transmissor. Utilize uma camurça ligeiramente humedecida para limpar a caixa. – Não utilize quaisquer agentes de limpeza que contenham álcool, soluções alcoólicas, amoníaco ou abrasivos, já que tais produtos poderão danificar a caixa.

Português ATENÇÃO: Em nenhuma circunstância deverá você mesmo tentar reparar o aparelho, já que tal invalidaria a garantia.

25-06-2001 18:11 Pagina 38 Especificações Regulamentações Sistema: Radiofrequência (RF) Frequência portadora: (Transmissor HC8372 ) Canal 1: 863.5 MHz Canal 2: 864.5 MHz Modulação: Modulação de Frequência (FM) Potência de saída irradiada: <10m Watt Alcance de transmissão efectivo: até 100 metros, omnidireccional (360º) Nível de entrada: 500 mVrms (1 KHz onda senoidal) Alimentação de corrente – transmissor: 12 volts / 200 mA CC, centro positivo Distorção: < 1.0% THD Separação de canais: > 30 dB Regulamentações Europeias Este produto foi concebido, testado e fabricado em conformidade com a Directiva Europeia R&TTE 1999/5/CE. De acordo com esta directiva, este produto pode ser colocado ao serviço nos seguintes estados: Português Directiva R&TTE 1999/5/CE

CH ✔ Este produto obedece aos requisitos da classe 3 conforme definidos em ETS 300 445.
