BRUKSANVISNING SBCHC8372 PHILIPS

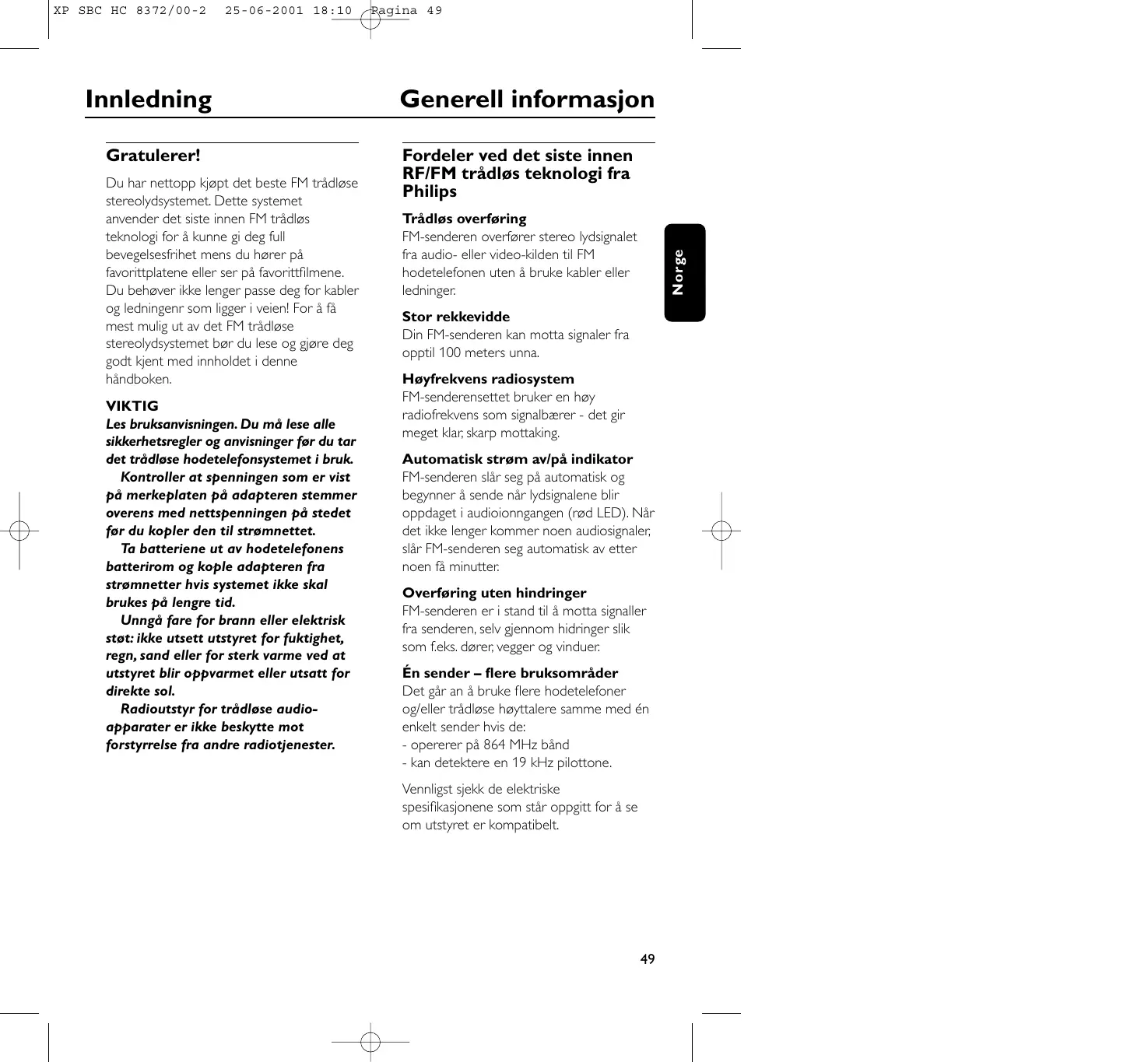

25-06-2001 18:10 Innledning Gratulerer! Du har nettopp kjøpt det beste FM trådløse stereolydsystemet. Dette systemet anvender det siste innen FM trådløs teknologi for å kunne gi deg full bevegelsesfrihet mens du hører på favorittplatene eller ser på favorittfilmene. Du behøver ikke lenger passe deg for kabler og ledningenr som ligger i veien! For å få mest mulig ut av det FM trådløse stereolydsystemet bør du lese og gjøre deg godt kjent med innholdet i denne håndboken. VIKTIG Les bruksanvisningen. Du må lese alle sikkerhetsregler og anvisninger før du tar det trådløse hodetelefonsystemet i bruk. Kontroller at spenningen som er vist på merkeplaten på adapteren stemmer overens med nettspenningen på stedet før du kopler den til strømnettet. Ta batteriene ut av hodetelefonens batterirom og kople adapteren fra strømnetter hvis systemet ikke skal brukes på lengre tid. Unngå fare for brann eller elektrisk støt: ikke utsett utstyret for fuktighet, regn, sand eller for sterk varme ved at utstyret blir oppvarmet eller utsatt for direkte sol. Radioutstyr for trådløse audioapparater er ikke beskytte mot forstyrrelse fra andre radiotjenester. Pagina 49 Generell informasjon Fordeler ved det siste innen RF/FM trådløs teknologi fra Philips Trådløs overføring FM-senderen overfører stereo lydsignalet fra audio- eller video-kilden til FM hodetelefonen uten å bruke kabler eller ledninger. Norge

Stor rekkevidde Din FM-senderen kan motta signaler fra opptil 100 meters unna. Høyfrekvens radiosystem FM-senderensettet bruker en høy radiofrekvens som signalbærer - det gir meget klar, skarp mottaking. Automatisk strøm av/på indikator FM-senderen slår seg på automatisk og begynner å sende når lydsignalene blir oppdaget i audioionngangen (rød LED). Når det ikke lenger kommer noen audiosignaler, slår FM-senderen seg automatisk av etter noen få minutter. Overføring uten hindringer FM-senderen er i stand til å motta signaller fra senderen, selv gjennom hidringer slik som f.eks. dører, vegger og vinduer. Én sender – flere bruksområder Det går an å bruke flere hodetelefoner og/eller trådløse høyttalere samme med én enkelt sender hvis de: - opererer på 864 MHz bånd - kan detektere en 19 kHz pilottone. Vennligst sjekk de elektriske spesifikasjonene som står oppgitt for å se om utstyret er kompatibelt.

25-06-2001 18:10 Kontroller Pagina 50 Installasjon Hva settet inneholder Strømforsyning til sender Dette FM-senderensystemet består av følgende tilbehør: VIKTIG Bruk kun Philips SBC CS030/00 12 Volt/200 mA AC/DC adapter. 1 x SBC HC8372 FM-sender Norge 1 x SBC CS030/00 12Volt / 200mA AC/DC adapter 1 x audiokabel (15 cm) med 3,5 mm stereo plugg og 2xRCA plugger 1 x stereo adapterplugg med 3,5 mm plugg (inngang) og 6,3 mm stift 1 x antennerør Kontroller Sender (figur 1) 1 Strømindikator – lyser når audiosignaler blir detektert ved audioinntaket. 2 DC strøm – koples til 12 Volt/200 mA AC/DC adapter 3 3,5 mm audioinntak for stereo sender – audiokabelen kopler FM-senderen din til en audiokilde. 1 Forviss deg om at merkespenningen på adapteren stemmer overens med nettspenningen. 2 Kople DC kontakten på AC/DC adapteren til 12 Volt DC strøminntak-kontakten bak på senderen. 3 Kople 12 Volt/200 mA AC/DC adapteren til veggkotakten. – Du må alltid kople fra AC/DC adapteren hvis det er lenge til neste gang senderen skal brukes. 4 Stikk antennerøret inn i hullet øverst på toppen av senderen. Pass på at ledningen som henger ut av hullet føres inn i antennerøret. – Riktig installasjon av antennerøret vil utvide overføringsrekkevidden. 4 Kanalvelger – velg en av de 2 kanalene for best mulig mottaking.Vi anbefaler at du velger kanal 1 som første alternativ. 5 Betjeningspanel Miljøhensyn All overflødig emballasje har blitt utelatt.Vi har gjort vårt beste for å gjøre det lett å skille emballasjen i to materialer: pappkartong og polyetylen. Enheten din består av materialer som kan gjenvinnes hvis de blir tatt fra hverandre av et firma som spesialiserer seg på dette.Vennligst overhold lokale bestemmelser når du kaster emballasje, gamle batterier og gammet utstyr.

25-06-2001 18:10 Installasjon Audiokoplinger Alternativ 1 (figur 2) Kople FM-senderen til utgangen for hodetelefon på en audiokilde 1 Kople den andre 3,5 mm stereo pluggen på stereo audiokabelen til utgang for hodetelefon på en audiokilde, som f.eks.TV, HiFi eller PC. – I tilfelle audiokilden har en 6,3 mm utgang for hodetelefon, bruk den 3,5 mm til 6,3 mm stereo adapterpluggen som følger med. 2 Dersom linjeutgangen på audiokilden har et regulerbart utgangsnivå, still utgangsnivået på audiokilden så høyt det er mulig uten at lyden blir forvrengt. 3 Velg en av de 2 kanalene for best mulig mottaking.Vi anbefaler at du velger kanal 1 som første alternativ. Alternativ 2 (figur 3) Kople FM-senderen til en linjeutgang på en audiokilde, f.eks. REC OUT, LINE OUT. 1 Kople den 3,5 mm stereopluggen på stereo audiokabelen (15 cm) til FMsenderens 3,5 mm inngang for hodetelefon. Pagina 51 Audiokoplinger 2 Kople de 2 RCA pluggene på kontaktkabelen til en linjeutgang (REC OUT eller LINE OUT) på en audiokilde, f.eks.TV, HiFi eller PC: – Kontroller at den røde RCA pluggen (høyre kanal) er koplet til høyre kanal (rød) på audiokilden. – Kontroller at den hvite RCA pluggen (venstre kanal) er koplet til venstre kanal (hvit) på audiokilden. 3 Slå på audiokilden. Den røde strømlampen, LED, på senderen vil lyse hvis den mottar et lydsignal. 4 Dersom linjeutgangen på audiokilden har et regulerbart utgangsnivå, still utgangsnivået på audiokilden så høyt det er mulig uten at lyden blir forvrengt. 5 Velg en av de 2 kanalene for best mulig mottaking.Vi anbefaler at du velger kanal 1 som første alternativ. Virkemåte Når FM-senderen er koplet til en utgang for hodetelefon på en audiokilde. 1 Slå på audiokilden og øk volumet på audiokilden gradvis. Den røde strømindikatoren (rød LED-lampe) på senderen tennes hvis den mottar et audiosignal. Vern om hørselen! Hvis den stadig utsettes for høyt volum, kan det føre til varige hørselsskader.

25-06-2001 18:10 Pagina 52 Feilsøking Hvis det oppstår en feil, kontroller først punktene nedenfor før du tar settet inn til reparasjon. Hvis du ikke kan rette på feilen ved å følge disse rådene, bør du rådføre deg med forhandleren eller et servicesenter. Norge ADVARSEL: Under ingen omstendigheter må du prøve å reparere settet selv, da dette vil gjøre garantien ugyldig.

Problem Løsning Ingen lyd – Kontroller at AC/DC adapteren er plugget helt inn i AC utaket og at DC kontakten er satt ordentlig inn i 12 Volt DC inngangskontakten bak på senderen. – Kontroller at lydkilden er slått på og er stilt inn på en kanal med lyd. – Volum ikke regulert. Still volumet (lydstyrken) på audiokilde/senderens høyere. – Endring av senderens tuningfrekvens. Velg en av de 2 kanalene for best mulig mottak. Vi anbefaler at du velger kanal 1 som ditt førstevalg. Forvrengt lyd – Avstanden fra senderen er for stor. Flytt nærmere senderen. – Interferens fra lysstoffrør eller andre kilder til radiostøy. Flytt senderen til et annet sted eller velg en annen kanal på senderen. Vedlikehold – Ikke la senderen stå i nærheten av varmekilder. Ikke la den utsettes for direkte sollys, for mye støv, fuktighet, regn, eller mekanisk støt av noe slag. – Ikke bruk alkohol, tynner eller petroleumsbaserte stoffer for å gjøre ren senderen. Bruk et lett fuktet semsket skinn til rengjøring. – Ikke bruk rengjøringsmidler som inneholder alkohol, sprit, ammoniakk eller slipemidler, da disse kan skade hodetelefonen. 25-06-2001 18:10 Pagina 53 Spesifikasjoner Innstillinger System: Radiofrekvens (RF) Bærefrekvens: (Sender HC8372 ) Kanal 1: 863.5 MHz Kanal 2: 864.5 MHz Modulasjon: Frekvensmodulasjon (FM) Effektiv utstrålt effekt: <10m Watt Effektiv rekkevidde: opp til 100 meter, i alle retninger (360º) Inngangsnivå: 500 mVrms (1 kHz sinusbølge) Strømforsyning – sender: 12Volt / 200 mA DC, positivt midtuttak Forvrengning: < 1.0% THD Kanalseparasjon: > 30 dB Norge
