BRUGSANVISNING SBCHC8800 PHILIPS

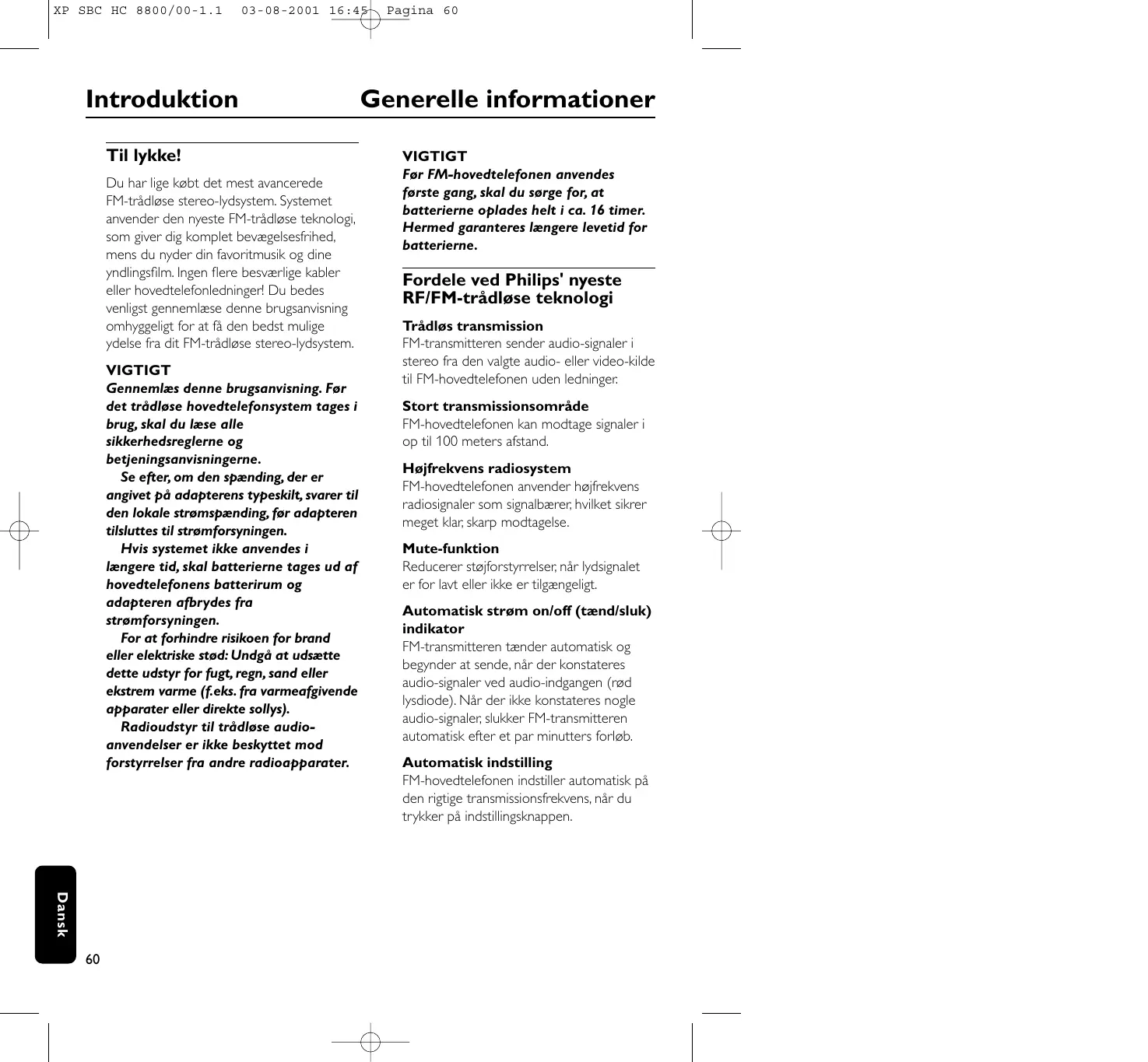

03-08-2001 16:45 Introduktion Til lykke! Du har lige købt det mest avancerede FM-trådløse stereo-lydsystem. Systemet anvender den nyeste FM-trådløse teknologi, som giver dig komplet bevægelsesfrihed, mens du nyder din favoritmusik og dine yndlingsfilm. Ingen flere besværlige kabler eller hovedtelefonledninger! Du bedes venligst gennemlæse denne brugsanvisning omhyggeligt for at få den bedst mulige ydelse fra dit FM-trådløse stereo-lydsystem. VIGTIGT Gennemlæs denne brugsanvisning. Før det trådløse hovedtelefonsystem tages i brug, skal du læse alle sikkerhedsreglerne og betjeningsanvisningerne. Se efter, om den spænding, der er angivet på adapterens typeskilt, svarer til den lokale strømspænding, før adapteren tilsluttes til strømforsyningen. Hvis systemet ikke anvendes i længere tid, skal batterierne tages ud af hovedtelefonens batterirum og adapteren afbrydes fra strømforsyningen. For at forhindre risikoen for brand eller elektriske stød: Undgå at udsætte dette udstyr for fugt, regn, sand eller ekstrem varme (f.eks. fra varmeafgivende apparater eller direkte sollys). Radioudstyr til trådløse audioanvendelser er ikke beskyttet mod forstyrrelser fra andre radioapparater. Dansk

Pagina 60 Generelle informationer VIGTIGT Før FM-hovedtelefonen anvendes første gang, skal du sørge for, at batterierne oplades helt i ca. 16 timer. Hermed garanteres længere levetid for batterierne. Fordele ved Philips' nyeste RF/FM-trådløse teknologi Trådløs transmission FM-transmitteren sender audio-signaler i stereo fra den valgte audio- eller video-kilde til FM-hovedtelefonen uden ledninger. Stort transmissionsområde FM-hovedtelefonen kan modtage signaler i op til 100 meters afstand. Højfrekvens radiosystem FM-hovedtelefonen anvender højfrekvens radiosignaler som signalbærer, hvilket sikrer meget klar, skarp modtagelse. Mute-funktion Reducerer støjforstyrrelser, når lydsignalet er for lavt eller ikke er tilgængeligt. Automatisk strøm on/off (tænd/sluk) indikator FM-transmitteren tænder automatisk og begynder at sende, når der konstateres audio-signaler ved audio-indgangen (rød lysdiode). Når der ikke konstateres nogle audio-signaler, slukker FM-transmitteren automatisk efter et par minutters forløb. Automatisk indstilling FM-hovedtelefonen indstiller automatisk på den rigtige transmissionsfrekvens, når du trykker på indstillingsknappen.

XP SBC HC 8800/00-1.1

03-08-2001 16:45 Pagina 61 Generelle informationer Betjeningsanordninger Genopladeligt system FM-transmitteren genoplader hovedtelefonens indbyggede genopladelige LR03/AAA NiMH batterier. Anbring blot hovedtelefonen og forbind opladningskablet mellem hovedtelefonen og transmitteren. Den grønne lysdiode lyser under opladning. Let transmission FM-hovedtelefonen kan modtage signaler fra transmitteren, selv igennem hindringer som f.eks døre, vægge og vinduer. Flere hovedtelefoner med én transmitter Et ekstra antal hovedtelefoner og/eller trådløse højttalere kan anvendes med en enkelt transmitter, hvis de: - virker inden for 864 MHz bølgelængden - kan konstatere en 19 kHz pilottone Man kan se, om apparatet er kompatibelt ved at henvise til dets elektriske specifikationer. Sættet indeholder Transmitter (figur 1) 1 Hovedtelefonstøtteben 2 Strømindikator – lyser, når der konstateres audio-signaler ved audioindgangen. 3 Genopladningsindikator – lyser, når genopladningskablet er forbundet mellem hovedtelefonen og FM-transmitteren. Fuldstændig opbrugte batterier vil være helt opladede efter ca. 16 timer forløb. 4 Genopladningsindgang – tilslut genopladningskablet til indgangen. 5 DC-strøm – tilsluttes 12 volt/200 mA AC/DC-adapteren 6 3,5 mm stereo-hovedtelefonens audio-indgang – forbinder FM-transmitteren med en audio-kilde 7 Kanalskifter – vælg en af 3 kanaler for at få den bedst mulige modtagelse.Vi råder dig til at vælge kanal 1 som første option. 8 Betjeningsplade Dette FM-hovedtelefonsystem består af følgende tilbehør: 1 x SBC HC8802 FM-transmitter 1 x SBC HC8805 FM-hovedtelefon 1 x SBC CS030/00 12 volt/200 mA AC/DC-adapter 2 x genopladelige batterier LR03/AAA (NiMH), 550 mAh 1 x stereo-stik til 2 x RCA audio-kabel (2 m) 1 x genopladningskabel (55 cm) 1 x stik til 6,3 mm stereo-adapterstik Dansk 1 x hovedtelefonstøtteben

03-08-2001 16:45 Betjeningsanordninger Hovedtelefon (figur 2) 9 Strøm tænd/sluk – tryk på knappen for at tænde/slukke for hovedtelefonen. 10 Strømindikator – lyser, når apparatet er i brug. Når batterierne er opbrugte, blinker strømindikatoren, og du skal genoplade hovedtelefonen i ca. 16 timer, før den anvendes næste gang. 11 Genopladningsindikator – lyser, når genopladningskablet er forbundet mellem hovedtelefonen og FM-transmitteren. Fuldstændig opbrugte batterier vil være helt opladede efter ca. 16 timer forløb. 12 Genopladningsindgang – tilslut genopladningskablet til indgangen, hvorefter den grønne genopladningslysdiode foran på transmitteren skal lyse, hvilket angiver, at hovedtelefonen er ved at blive opladet. Pagina 62 Installation Transmitterens strømforsyning VIGTIGT Brug kun Philips SBC CS030/00 12 volt/200 mA AC/DC-adapter. 1 Sørg for, at adapterens nominelle spænding svarer til den lokale lysnetspænding. 2 Tilslut DC-stikket på AC/DC-adapteren til det 12 volt DC-strømindgangsstik, der sidder bagpå transmitteren. 3 Tilslut 12 volt/200 mA AC/DC-adapteren til lysnetstikkontakten. – Afbryd altid AC/DC-adapteren, hvis transmitteren ikke skal anvendes i længere tid. 13 Indstilling – tryk på knappen og hold den nede i ca. 1 sekund. Hovedtelefonen indstiller automatisk på den rigtige transmissionsfrekvens. Gentag om nødvendigt. 14 Lydstyrke – indstil lydstyrken på det ønskede niveau. Miljøinformation Alt overflødigt indpakningsmateriale er blevet udeladt.Vi har gjort vores bedste for at gøre det så nemt som muligt at skille emballagen i tre enkelte materialer: pap og polyethylen. Dansk Dit apparat består af materialer, som kan genbruges, hvis det skilles ad af et specialfirma. Du bedes overholde de lokale forskrifter med hensyn til bortskaffelse af indpakningsmateriale, opbrugte batterier og kasseret udstyr.

03-08-2001 16:45 Pagina 63 Installation Hovedtelefonens strømforsyning Udskiftning af batterier i hovedtelefonen (figur 4) VIGTIGT Brug kun genopladelige LR03/AAA NiMH batterier (Philips LR03/AAA NiMH batterier anbefales). Brug ikke NiCd batterier eller alkaline-batterier, da disse kan beskadige det FM-trådløse system! VIGTIGT Brug kun genopladelige LR03/AAA NiMH batterier (Philips LR03/AAA NiMH batterier anbefales). Brug ikke NiCd batterier eller alkaline-batterier, da disse kan beskadige det FM-trådløse system! 1 Kontrollér, om strømknappen på FM-hovedtelefonen står på tændt (on). 2 Når den røde strømindikator på FM-hovedtelefonen begynder at blinke, angiver det, at batterierne er ved at være opbrugte. 3 Hovedtelefonens indbyggede genopladelige LR03/AAA NiMH batterier genoplades ved at forbinde opladningskablet mellem hovedtelefonen og transmitteren.(figur 3). Bemærk: Det tager ca. 16 timer at genoplade fuldstændig opbrugte batterier. FM-hovedtelefonen slukker automatisk under genopladning. Tag altid batterierne ud, hvis hovedtelefonen ikke skal anvendes i længere tid. 1 Fjern ørepolstringerne. 2 Tag batterierne ud og bortskaf dem på forsvarlig vis. 3 Sæt nye batterier i. Brug kun LR03/AAA NiMH batterier (Philips LR03/AAA NiMH batterier anbefales). 4 Sørg for, at batterierne er korrekt sat i som angivet ved de afmærkede symboler i batterirummet. 5 Sæt ørepolstringerne tilbage på ørekapslerne. VIGTIGT Før FM-hovedtelefonen anvendes første gang, skal du sørge for, at batterierne oplades helt i ca. 16 timer. Hermed garanteres længere levetid for batterierne. Dansk Alle batterier indeholder kemikalier og skal derfor bortkastes på forsvarlig vis.

03-08-2001 16:45 Audio-tilslutninger Grundlæggende betjening Tilslutning af FM-transmitteren til en hovedtelefonudgang på en audiokilde (figur 5) 1 Tilslut 3,5 mm stereo-stikket på stereoaudio-kablet til hovedtelefonudgangen på en audio-kilde som f.eks. et TV-apparat, et HiFi-anlæg eller en PC. – Hvis audio-kilden har en 6,3 mm hovedtelefonudgang bruges det medfølgende 3,5 mm til 6,3 mm stereoadapterstik. 2 Tænd for audio-kilden og skru forsigtigt op for lydstyrken på audio-kilden. Den røde strømindikationslysdiode på transmitteren lyser ved modtagelse af et audio-signal. 3 Tænd for hovedtelefonen. Du kan høre en hvislelyd igennem hovedtelefonen, hvis den endnu ikke er indstillet korrekt til transmitteren. 4 Den indstilles ved at trykke på indstillingsknappen og holde den nede i ca. 1 sekund. Gentag om nødvendigt. 5 Indstil lydstyrken på det ønskede niveau med hovedtelefonens lydstyrkeknap. Dansk

Pagina 64 Grundlæggende betjening Når FM-transmitteren er tilsluttet en hovedtelefonudgangen på en audio-kilde. 1 Tænd for audio-kilden og skru forsigtigt op for lydstyrken på audio-kilden. Den røde strømindikationslysdiode på transmitteren lyser ved modtagelse af et audio-signal. 2 Tænd for hovedtelefonen. Du kan høre en hvislelyd igennem hovedtelefonen, hvis den endnu ikke er indstillet korrekt til transmitteren. 3 Den indstilles ved at trykke på indstillingsknappen og holde den nede i ca. 1 sekund. Gentag om nødvendigt. 4 Indstil lydstyrken på det ønskede niveau med hovedtelefonens lydstyrkeknap.

XP SBC HC 8800/00-1.1

03-08-2001 16:45 Pagina 65 Problemløsning Hvis der skulle opstå en fejl, bedes du venligst først kontrollere nedenstående punkter, før du indleverer apparatet til reparation. Hvis problemet ikke kan afhjælpes ved at følge disse råd, skal du søge hjælp hos forhandleren eller servicecentret. ADVARSEL: Du må under ingen omstændigheder prøve at reparere apparatet selv, da dette vil medføre, at garantien bortfalder. Afhjælpning Ingen lyd – Kontrollér, om AC/DC-adapteren er sat helt ind i AC-stikkontakten og at dens DC-stik er sat korrekt ind i 12 volt DC-indgangstikket, der sidder bagpå transmitteren. – Kontrollér, om hovedtelefonens strømkontakt står på tændt. – Hovedtelefonens batterier er ved at være opbrugte. Tilslut opladningskablet mellem hovedtelefonen og transmitteren. (se Hovedtelefonens strømforsyning) – Kontrollér, om der er tændt for audio-kilden og at den er indstillet på en kanal med audio. – Lydstyrken er ikke indstillet. Indstil lydstyrken på audiokilden/hovedtelefonen på et højere niveau. – Indstil hovedtelefonens indstillingsfrekvens.Tryk på indstillingsknappen og hold den nede i ca. 1 sekund. – Sådan benyttes HC8802 transmitteren. Nogle transmittere har allerede andet indbygget udstyr, som måske ikke er kompatibelt med HC8805 hovedtelefonen på grund af de avancerede teknologier, der anvendes i HC8805 hovedtelefonen. Forvrænget lyd – Indstil hovedtelefonens indstillingsfrekvens.Tryk på indstillingsknappen og hold den nede i ca. 1 sekund. Gentag om nødvendigt. – Indstil transmitterens frekvens.Vælg en af de 3 kanaler på transmitteren. Indstil derefter hovedtelefonens frekvens ved at trykke på indstillingsknappen og holde den nede i ca. 1 sekund. – Hovedtelefonens batterier er ved at være opbrugte. Tilslut opladningskablet mellem hovedtelefonen og transmitteren. (se Hovedtelefonens strømforsyning) Dansk Problem

03-08-2001 16:45 Pagina 66 Problemløsning Forvrænget lyd – Kontrollér, at audio-kildens/hovedtelefonens lydstyrke ikke er indstillet for højt. Skru ned for lydstyrken. – Afstanden til transmitteren er for stor. Flyt dig nærmere til transmitteren. – Forstyrrelser fra lysstofrør/andre radioapparater. Flyt transmitteren eller hovedtelefonen et andet sted hen/skift kanal på transmitteren. – Sådan benyttes HC8802 transmitteren. Nogle transmittere har allerede andet indbygget udstyr, som måske ikke er kompatibelt med HC8805 hovedtelefonen på grund af de avancerede teknologier, der anvendes i HC8805 hovedtelefonen. Vedligeholdelse – Hvis hovedtelefonen ikke skal anvendes i længere tid, skal batterierne tages ud for at undgå lækage og korrosion. – Udskift kun batterierne med LR03/AAA NiMH batterier (Philips LR03/AAA NiMH batterier anbefales). – Lad ikke hovedtelefonen være i nærheden af varmeafgivende kilder. Undgå at udsætte den for direkte sollys, for meget støv, fugt, regn eller nogen form for mekaniske stød. – Rengør ikke hovedtelefonen eller transmitteren med alkohol, sprit, fortynder eller oliebaserede stoffer. Rengør huset med et let fugtigt vaskeskind. – Brug aldrig rensemidler, der indeholder alkohol, sprit, ammoniak eller skrappe midler, da disse kan beskadige huset. Sikkerhed mod høreskader! En konstant brug med høj lydstyrke kan give permanente høreskader. Dansk

Modulation: Frekvensmodulation (FM) Udstrålet udgangseffekt: <10m Watt Effektivt transmissionsområde: op til 100 meter, i alle retninger (360º) Indgangsniveau: 500 mVrms (1 kHz sinusbølge) Strømforsyning – transmitter: 12Volt / 200 mA DC, center positiv Strømforsyning – hovedtelefon 2 x LR03 (AAA) batterier (NiMH) Frekvensområde (Hovedtelefon): 10 – 23,000 Hz Signal/støjforhold: > 60 dB (1 kHz sinusbølge , A-vægtet) Forvrængning: < 0.5% THD Kanaladskillelse: > 30 dB EU-lovgivning Dette produkt er konstrueret, afprøvet og fremstillet i henhold til Rådets direktiv 1999/5/EF om radio- og teleterminaludstyr. I henhold til dette direktiv kan dette produkt anvendes i følgende lande: Direktiv 1999/5/EF om radio- og teleterminaludstyr.
