HASZNÁLATI ÚTMUTATÓ SBCHC8800 PHILIPS

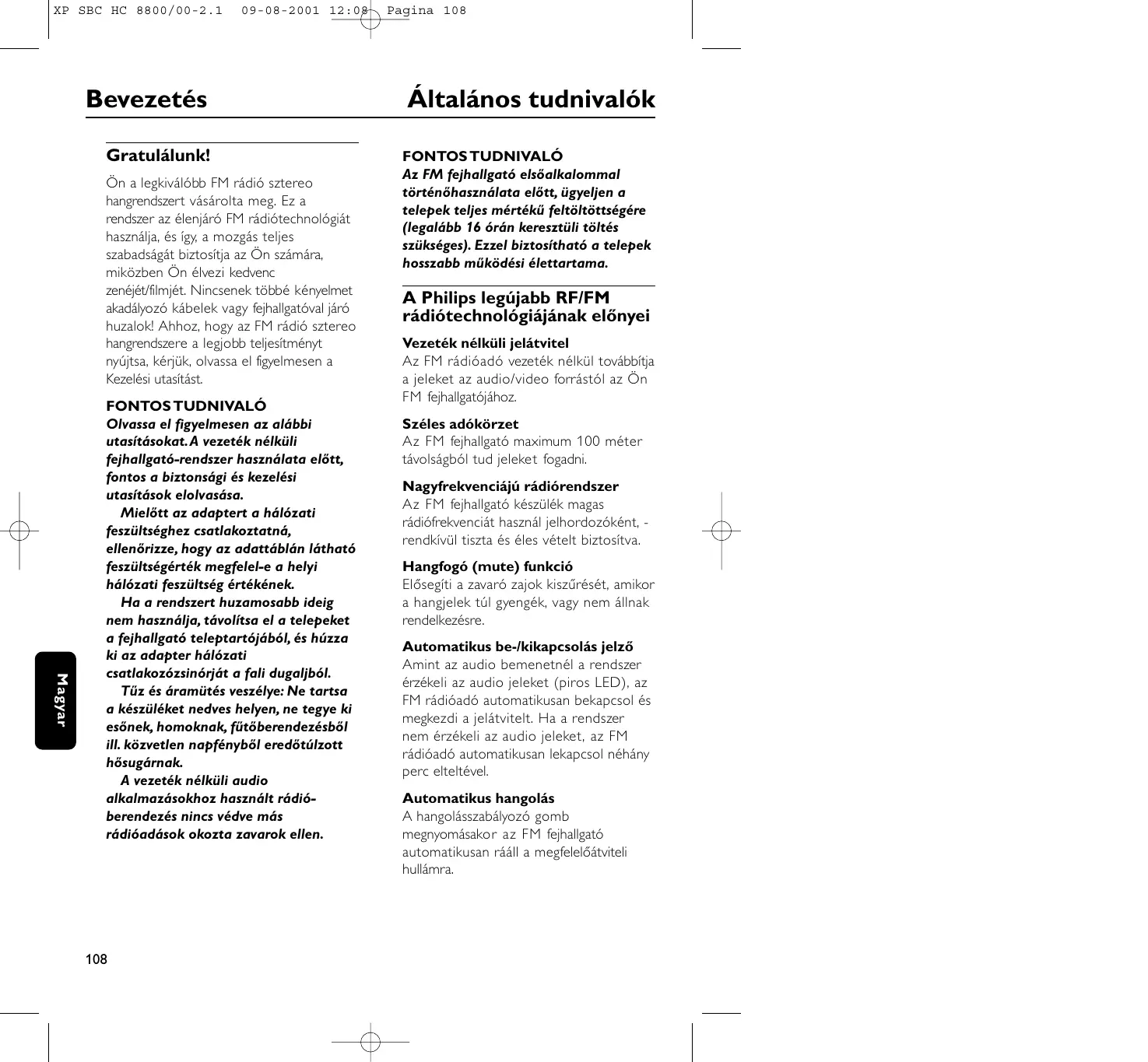

09-08-2001 12:08 Pagina 108 Bevezetés Általános tudnivalók Gratulálunk! FONTOS TUDNIVALÓ Az FM fejhallgató elsőalkalommal történőhasználata előtt, ügyeljen a telepek teljes mértékű feltöltöttségére (legalább 16 órán keresztüli töltés szükséges). Ezzel biztosítható a telepek hosszabb működési élettartama. Ön a legkiválóbb FM rádió sztereo hangrendszert vásárolta meg. Ez a rendszer az élenjáró FM rádiótechnológiát használja, és így, a mozgás teljes szabadságát biztosítja az Ön számára, miközben Ön élvezi kedvenc zenéjét/filmjét. Nincsenek többé kényelmet akadályozó kábelek vagy fejhallgatóval járó huzalok! Ahhoz, hogy az FM rádió sztereo hangrendszere a legjobb teljesítményt nyújtsa, kérjük, olvassa el figyelmesen a Kezelési utasítást. Magyar FONTOS TUDNIVALÓ Olvassa el figyelmesen az alábbi utasításokat.A vezeték nélküli fejhallgató-rendszer használata előtt, fontos a biztonsági és kezelési utasítások elolvasása. Mielőtt az adaptert a hálózati feszültséghez csatlakoztatná, ellenőrizze, hogy az adattáblán látható feszültségérték megfelel-e a helyi hálózati feszültség értékének. Ha a rendszert huzamosabb ideig nem használja, távolítsa el a telepeket a fejhallgató teleptartójából, és húzza ki az adapter hálózati csatlakozózsinórját a fali dugaljból. Tűz és áramütés veszélye: Ne tartsa a készüléket nedves helyen, ne tegye ki esőnek, homoknak, fűtőberendezésből ill. közvetlen napfényből eredőtúlzott hősugárnak. A vezeték nélküli audio alkalmazásokhoz használt rádióberendezés nincs védve más rádióadások okozta zavarok ellen.

A Philips legújabb RF/FM rádiótechnológiájának előnyei Vezeték nélküli jelátvitel Az FM rádióadó vezeték nélkül továbbítja a jeleket az audio/video forrástól az Ön FM fejhallgatójához. Széles adókörzet Az FM fejhallgató maximum 100 méter távolságból tud jeleket fogadni. Nagyfrekvenciájú rádiórendszer Az FM fejhallgató készülék magas rádiófrekvenciát használ jelhordozóként, rendkívül tiszta és éles vételt biztosítva. Hangfogó (mute) funkció Elősegíti a zavaró zajok kiszűrését, amikor a hangjelek túl gyengék, vagy nem állnak rendelkezésre. Automatikus be-/kikapcsolás jelző Amint az audio bemenetnél a rendszer érzékeli az audio jeleket (piros LED), az FM rádióadó automatikusan bekapcsol és megkezdi a jelátvitelt. Ha a rendszer nem érzékeli az audio jeleket, az FM rádióadó automatikusan lekapcsol néhány perc elteltével. Automatikus hangolás A hangolásszabályozó gomb megnyomásakor az FM fejhallgató automatikusan rááll a megfelelőátviteli hullámra.

XP SBC HC 8800/00-2.1

09-08-2001 12:08 Általános tudnivalók Újratölthetőrendszer Az FM rádióadó újratölti a fejhallgató beépített újratölthetőLR03/AAA NiMH telepeit. Csak tegye a fejhallgatót a rádióadóra, és csatlakoztassa egymáshoz a fejhallgatót és a rádióadót a töltõkábellel. Az újratöltés alatt a zöld LED világít. Könnyű jelátvitel Az FM fejhallgató képes a rádióadótól érkezőjelek vételére még akkor is, ha olyan akadályok állnak a jelek útjában, mint ajtó, ablak vagy fal. Több fejhallgató egy rádióadóval Egyetlen rádióadóval több fejhallgató és/vagy vezeték nélküli hangszóró is használható, ha azok képesek: - a 864 MHz sávban működni - 19 kHz pilotfrekvencia detektálására. Pagina 109 Kezelőgombok Rádióadó (1-es ábra) 1 Fejhallgató tartó 2 Teljesítményjelző – kigyullad, amikor a rendszer audio jeleket észlel az audio bemenetnél. 3 Újratöltés jelző – kigyullad, amikor a töltõkábellel egymáshoz csatlakoztatja a fejhallgatót és az FM rádióadót. A teljesen kimerült telepek teljesen feltöltődnek 16 órán belül. 4 Újratöltés bemenete – csatlakoztassa a töltõkábelt a bemenethez. 5 DC feszültség – csatlakoztassa a rádióadót a 12 Volt/200 mA AC/DC adapterhez 6 3,5 mm-es sztereo fejhallgató audio bemenet – az Ön FM rádióadójának egy audio forráshoz való csatlakoztatására szolgál A kompatibilitás meghatározásához, kérjük, tekintse át a berendezés elektromos műszaki jellemzőit. 7 Csatornakapcsoló – legjobb vételhez válassza a hét csatorna egyikét. Első opcióként az 1-es csatorna választását javasoljuk. Alaptartozékok 8 Kapcsolópanel Ez az FM fejhallgató-rendszer az alábbi tartozékokkal rendelkezik: Magyar 1 x SBC HC8802 FM rádióadó 1 x SBC HC8805 FM fejhallgató 1 x SBC CS030/00 12 Volt/200 mA AC/DC adapter 2 x Újratölthetőtelepek LR03/AAA (NiMH), 550 mAh 1 x 3,5 mm-e és 6,3 mm-es variálható sztereo adapter dugasz 1 x töltõkábel (55 cm) 1 x 3,5 mm-e és 6,3 mm-es variálható sztereo adapter dugasz 1 x fejhallgató tartó

09-08-2001 12:08 Kezelőgombok Fejhallgató (2-es ábra) 9 Be-/kikapcsolás – a fejhallgató be/kikapcsolásához nyomja a gombot on/off helyzetbe. 10 Teljesítményjelző – használat esetén világít. Ha a telepek kimerülőben vannak, a lámpa villog, és ekkor a következőhasználathoz újra kell töltenie a fejhallgató telepeit. Az újratöltés kb. 16 órát vesz igénybe. 11 Újratöltés jelző – kigyullad, amikor a töltõkábellel egymáshoz csatlakoztatja a fejhallgatót és az FM rádióadót. A teljesen kimerült telepek teljesen feltöltõdnek 16 órán belül. 12 Újratöltés bemenete – csatlakoztassa a töltõkábelt a bemenethez. A rádióadó mellsőlapján lévőzöld újratöltést jelzőLED világít, jelezve, hogy a fejhallgató telepei töltés alatt állnak. Pagina 110 Üzembe helyezés Rádióadó tápellátása FONTOS TUDNIVALÓ Csak Philips SBC CS030/00 12 Volt/ 200 mA AC/DC adaptert használjon. 1 Ügyeljen arra, hogy az adapter névleges feszültsége megfeleljen a helyi hálózati feszültség értékének. 2 Csatlakoztassa az AC/DC adapter DC konnektorát a rádióadó hátulján lévő 12 Volt DC bemenethez. 3 Csatlakoztassa a 12 Volt/200 mA AC/DC adaptert a hálózati tápfeszültséghez. – Mindig válassza le az AC/DC adaptert, ha a rádióadót huzamosabb ideig nem használja. 13 Hangolás – nyomja meg és tartsa lenyomva a gombot legalább 1 másodpercig. A fejhallgató automatikusan rááll a megfelelőátviteli frekvenciára. Ha nem, ismételje meg a fenti lépést. Magyar 14 Hangerőszint – állítsa be a hangerőt a lehallgatás kívánt szintjére. Környezetvédelmi szempontok A gyártóvállalat mellõz minden felesleges csomagolóanyagot. A vállalat mindent megtesz annak érdekében, hogy a csomagoláshoz használt anyagok könnyûszerrel két egynemû anyagot tartalmazó csoportra lehessen válogatni: karton(doboz) és polietilén. Az Ön készüléke újra felhasználható anyagokat tartalmaz, amennyiben azt egy arra specializált vállalat szedi szét. Fontos a csomagolóanyagok, kimerült telepek és régi készülékek megsemmisítését illetõ helyi szabályok betartása.

09-08-2001 12:08 Pagina 111 Üzembe helyezés FONTOS TUDNIVALÓ Csak újratölthető LR03/AAA NiMH telepeket használjon (lehetőleg Philips gyártmányt). Ne használjon NiCd vagy alkáli akkumulátorokat, mert ezek káros hatással lehetnek az Ön FM rádiórendszerére! 1 Ellenőrizze, hogy az FM fejhallgatón lévőbe-/ kikapcsoló gomb ‘on’ pozícióban legyen. 2 Amikor az FM fejhallgató bekapcsolt állapotát jelzőpiros jelzőlámpa villogni kezd, ez azt jelzi, hogy az elemek kimerülőben vannak. 3 A fejhallgató beépített újratölthető LR03/AAA NiMH telepeinek újratöltéséhez csatlakoztassa egymáshoz a fejhallgatót és a rádióadót a töltõkábellel (3-es ábra). Megjegyzés: A teljesen kimerült elemek újratöltéséhez kb. 16 óra szükséges. Az FM fejhallgató automatikusan kikapcsol a telepek újratöltése alatt. Mindig távolítsa el a telepeket, ha a fejhallgatót nem használja huzamosabb ideig. A telepek vegyi anyagokat tartalmaznak, ezért azok megsemmisítését szakszerűen kell végezni. Fejhallgató telepeinek cseréje (4-es ábra) FONTOS TUDNIVALÓ Csak újratölthető LR03/AAA NiMH telepeket használjon (lehetőleg Philips gyártmányt). Ne használjon NiCd vagy alkáli akkumulátorokat, mert ezek káros hatással lehetnek az Ön FM rádiórendszerére! 1 Távolítsa el a fülpárnákat. 2 Vegye ki a telepeket és szakszerűen semmisítse meg azokat. 3 Helyezze be az új telepeket. Csak LR03/AAA NiMH telepeket használjon (lehetőleg Philips gyártmányt). 4 Ügyeljen arra, hogy a telepek a teleptartóban feltűntetett jelnek megfelelően legyenek behelyezve. 5 Tegye vissza a fülpárnákat a fülhallgatóvázra. FONTOS TUDNIVALÓ Kérjük, ügyeljen arra, hogy az FM fejhallgató elsőalkalommal történőhasználata előtt a telepek teljes mértékben fel legyenek töltve (kb. 16 óra). Ezzel biztosítható a telepek hosszabb működési élettartama. Magyar Fejhallgató tápellátása

09-08-2001 12:08 Audio csatlakozások Az FM rádióadónak egy audio forrás fejhallgató kimenetéhez történőcsatlakoztatása (5-es ábra) 1 Csatlakoztassa a sztereo audio kábel 3,5 mm sztereo dugaszát egy audio forrás (pl. TV, Hi-Fi vagy PC) fejhallgató kimenetéhez. – Abban az esetben, ha az audio forrása egy 6,3 mm fejhallgató kimenettel rendelkezik, használja a mellékelt 3,5 mm-es és 6,3 mm-es sztereo adapter Jack-dugaszt. 2 Kapcsolja be az audio hangforrást és lassan növelje az audio forrás hengerejét. Az audio jelek vétele esetén, a rádióadó teljesítményjelzőpiros LED-je világít. 3 Kapcsolja be a fejhallgatót. Ha a fejhallgató nincs rendesen a vevőhöz hangolva, lehet, hogy a fejhallgatón keresztül sistergőhangot hall. 4 A hangoláshoz nyomja le és tartsa lenyomva kb. 1 másodpercig a hangológombot. Szükség esetén addig ismételje ezt. 5 A fejhallgatón lévőhangerőszabályzóval állítsa be a hangerőszintet a kívánt szintre. Magyar

Pagina 112 Alapvetőlépések Alapvetőlépések Amikor az FM rádióadót egy audio forrás fejhallgató kimenetéhez csatlakoztatja; 1 Kapcsolja be az audio hangforrást, és lassan növelje az audio forrás hangerőszintjét. Az audio jelek vétele esetén, a rádióadó teljesítményjelzőpiros LED-je világít. 2 Kapcsolja be a fejhallgatót. Ha a fejhallgató nincs rendesen a vevőhöz hangolva, lehet, hogy a fejhallgatón keresztül sistergőhangot hall. 3 A hangoláshoz nyomja le és tartsa lenyomva kb. 1 másodpercig a hangológombot. Szükség esetén addig ismételje ezt. 4 A fejhallgatón lévőhangerőszabályzóval állítsa be a hangerőszintet a kívánt szintre.

XP SBC HC 8800/00-2.1

09-08-2001 12:08 Pagina 113 Hibakeresés Hiba felmerülése esetén, mielőtt a készüléket szervizbe vinné, először ellenőrizze az alábbi pontokban leírtakat. Amennyiben az alábbi javaslatok alapján nem tudja orvosolni a hibát, forduljon a kereskedőhöz vagy a szervizközponthoz. Probléma Teendő Nincs hang – Ellenőrizze, hogy az AC/DC adapter csatlakozójának dugasza teljes mértékben be van-e nyomva az AC fali csatlakozóaljzatba és hogy a DC csatlakozódugasz megfelelően illeszkedik-e a rádióadó hátsó lapján elhelyezkedő12 Voltos DC bemenetbe. – Ellenőrizze, hogy a fejhallgató on/off kapcsolója az ‘on’ helyzetben legyen. – A fejhallgató telepei kimerülőben vannak. Csatlakoztassa egymáshoz a fejhallgatót és a rádióadót a töltõkábellel. (Lásd a Fejhallgató tápellátása c. részt). – Ellenőrizze, hogy az audio forrás fel van-e kapcsolva és audio csatornára van-e hangolva. – Hangerőszint nincs beállítva. Állítsa magasabbra az audio forrás/fejhallgató hangerőszintjét. – Állítsa be a fejhallgató hangolófrekvenciáját. Nyomja le és tartsa lenyomva kb. 1 másodpercig a hangolásszabályozó gombot. – Használja a HC8802 rádióadót. Lehet, hogy más berendezésekbe beépített rádióadók nem kompatibilisek a HC8805 fejhallgatóval, annak korszerű technológiája miatt. Torz hang – Állítsa be a fejhallgató hangolófrekvenciáját. Nyomja le és tartsa lenyomva kb. 1 másodpercig a hangolásszabályozó gombot. Szükség esetén addig ismételje ezt a műveletet. – Állítsa be a rádióadó frekvenciáját. Válassza ki bármelyik csatornát a rádióadó három csatornája közül. Ezt követően állítsa be a 3 frekvenciáját a hangolásszabályozó gomb kb. 1 másodpercig történőlenyomásával.

Magyar FIGYELMEZTETÉS: Semmi körülmények közt ne próbálja maga javítani a készüléket, mivel ezzel érvényteleníti a garanciát.

XP SBC HC 8800/00-2.1

09-08-2001 12:08 Pagina 114 Hibakeresés Magyar Torz hang – Fejhallgató telepei kimerülőben vannak. Csatlakoztassa egymáshoz a fejhallgatót és a rádióadót a töltõkábellel. (Lásd a Fejhallgató tápellátása c. részt) – Ellenőrizze, hogy nincs-e túl magasra állítva az audio forrás/fejhallgató hangerőszintje. Csökkentse a hangerőt. – A rádióadótól való távolság túl nagy. Menjen közelebb a rádióadóhoz. – Fluoreszkáló lámpák/egyéb radióforrások okozta interferencia. Helyezze a rádióadót vagy a fejhallgatót máshova / válasszon másik csatornát a rádióadón. – Használja a HC8802 rádióadót. Lehet, hogy más berendezésekbe beépített rádióadók nem kompatibilisek a HC8805 fejhallgatóval, annak korszerű technológiája miatt. Karbantartás – Ha a fejhallgatót huzamosabb ideig nem használja, távolítsa el a telepeket a szivárgás és a korrózió elkerülése végett. – A telepeket csak LR03/AAA NiMH telepekkel helyettesítse (lehetőleg Philips gyármány legyen). – Ne hagyja a fejhallgatót hőforrás közelében. Ne tegye ki közvetlen napfénynek, pornak túlzott nedvességnek, esőnek vagy bármiféle mechanikai rázkódásnak. – A fejhallgató/rádióadó tisztításához ne használjon alkoholt, hígítót vagy petróleum alapú anyagokat. A készülék külsőburkolatának tisztításához használjon enyhén nedves mosóbőrt. – Ne használjon alkoholt tartalmazó ill. koptató jellegű tisztítószert, oldószert, ammóniát, mivel ezek az anyagok károsak lehetnek a burkolat felületére. Hallással kapcsolatos óva intés! Az állandó jellegě magas hangerő végleges károsodást okozhat hallásában.

09-08-2001 12:08 Pagina 115 Műszaki jellemzők Előírások Rendszer: Rádiófrekvenciás (RF) Vivőfrekvencia: (Rádióadó HC8802 ) 1-es csatorna: 863.5 MHz 2-es csatorna: 864.0 MHz 3-es csatorna: 864.5 MHz Vivőfrekvencia: (Fejhallgató HC8805)

863.2 - 864.7 MHz (Automatikus hangolás)

Moduláció: Frekvenciamoduláció (FM) Kisugárzott kimenő-teljesítmény: <10m Watt Tényleges adókörzet: Max.100 méter, körsugárzó (360ľ) Bemeneti szint: 500 mVrms (1 kHz színuszhullám) Tápellátás – adó: 12Volt / 200 mA DC, középen pozitív pólussal Tápellátás - fejhallgató: 2 x LR03 (AAA) telepek (NiMH) Frekvenciatartomány (Fejhallgató): 10 – 23,000 Hz Jel-zaj viszony: > 60 dB (1 kHz szinuszhullám, A-súlyozott) Torzítás: < 0.5% THD Csatornaelválasztás: > 30 dB Magyar Európai országokra vonatkozó előírások Ezt a terméket az európai R&TTE Directive 999/5/EC követelményeinek megfelelõen tervezték, tesztelték és gyártották. Ezen követelményeknek megfelelően, a termék az R&TTE Directive 1999/5/EC által meghatározott országokban használható: R&TTE Directive 1999/5/EC

CH ✔ Ez a termék megfelel az ETS 300 445 direktíva Class 3 követelményeinek.
