| Márka | Philips |
| Modell | SBCHC8350 |
| Terméktípus | Hi-Fi lánc / Vezeték nélküli FM audio rendszer |
| Vivőfrekvencia (adó) | 1. csatorna: 863,5 MHz / 2. csatorna: 864,5 MHz |
| Vivőfrekvencia (fejhallgató) | 863,2 – 864,7 MHz (kézi hangolás) |
| Moduláció | FM (frekvenciamoduláció) |
| Hatótávolság | Akár 100 méter, mindenirányú (360°) |
| Audiobemeneti szint | 200 mVrms (1 kHz szinusz) |
| Adó táplálása | 12 V DC / 200 mA, Philips SBC CS030/00 hálózati adapter |
| Fejhallgató táplálása | 2 NiCd LR03/AAA újratölthető elem, 550 mAh |
| Elemek töltési ideje | Körülbelül 16 óra a teljes feltöltéshez |
| Frekvenciatartomány (fejhallgató) | 10 – 19 000 Hz |
| Jel/zaj viszony | Több mint 55 dB (A-súlyozott) |
| Teljes harmonikus torzítás | Kevesebb mint 0,5% |
| Csatornaelválasztás | Több mint 30 dB |
| RF kimeneti teljesítmény | Kevesebb mint 10 mW |
| Audiobemenet | 3,5 mm sztereó csatlakozó (6,35 mm adapter mellékelve) |
| Fő funkciók | FM vezeték nélküli adás, automatikus be-/kikapcsolás, LED töltésjelző, elemtöltés az adón keresztül, csatornaválasztás (2 csatorna) |
| Tartozékok | FM adó SBC HC8352, FM fejhallgató SBC HC8355, hálózati adapter, 2 NiCd elem, jack adapter, antenna cső |
| Karbantartás | Törölje le egy enyhén nedves ruhával; ne használjon alkoholt, hígítót vagy súrolószereket |
| Biztonság | Ne tegye ki nedvességnek, esőnek, túlzott hőnek vagy közvetlen napfénynek; ne próbálja meg saját maga javítani |
| Környezet | Újrahasznosítható csomagolás; használt elemeket a helyi előírások szerint helyezze el |
Gyakran ismételt kérdések - SBCHC8350 PHILIPS
Felhasználói kérdések a következőről SBCHC8350 PHILIPS
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Hi-Fi rendszer PDF formátumban ingyenesen! Találja meg kézikönyvét SBCHC8350 - PHILIPS és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. SBCHC8350 márka PHILIPS.
HASZNÁLATI ÚTMUTATÓ SBCHC8350 PHILIPS

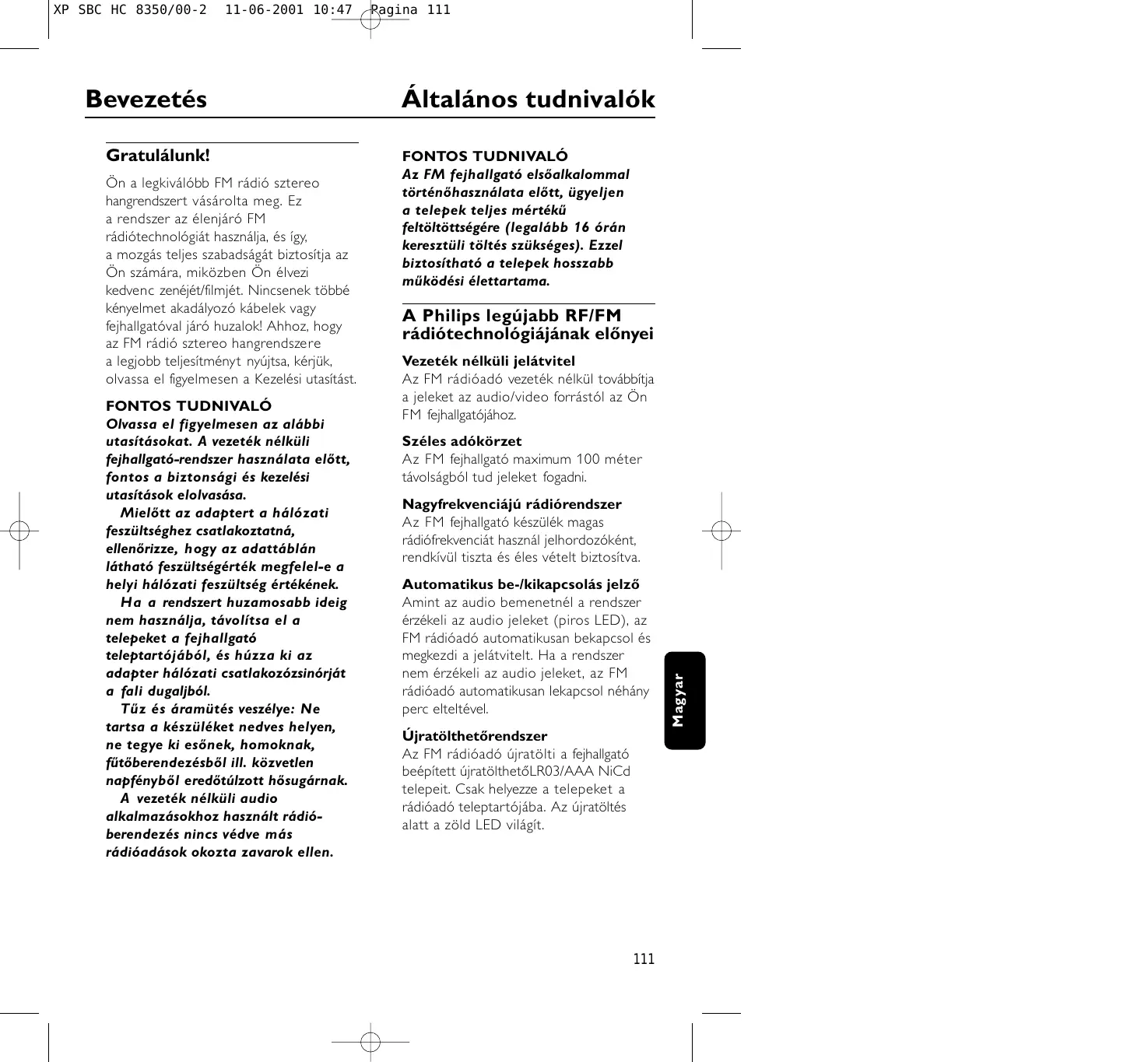

Ön a legkivalóbb FM rádio sztereo
hangrendszert vásárolta meg. Ez
a rendszer az élenjáró FM
rádiotechnológico használaj, és igy,
a MOZgás teljes szabadságat biztosítja az
Ön számára, miközben Ön elvezi
kedvenc zenéjét/filmjét. Nincsenek tobbe
kényelmet akadályozó kábelek vagy
fejhallgatóval jaró huzalok! Ahhoz, hogy
az FM rádio sztereo hangrendszere
a legjobb teljesitményt nyújtsa, kérjuk,
olvassa el figyelmesen a Kezelési utasítást.
FONTOS TUDNIVALO
Olvassa el figyelmesen az alabbi utasitásokat. A gezeték nélkūli fejhallgató-rendszer hasznalata elött, fontos a biztonsági és kezelési utasitások elolvasása.
Mielott az adaptert a halózati feszültseghez csatlakoztatná, Ellenörizze, hogy az adattablán lathato feszültsegértek megfelel-e a helyi halózati feszültseg ertékenek.
Ha a rendszert huzamosabb ideig
nem hasznalja, távolítsa el a
telepeket a fejhallgató
teleptartójából, és húzza ki az
adapter halózati csatlakozózsínórját
a fali dugaljból.
Tüz ésaramütés veszelye: Netartsa a készüléket nedves helyen,ne tegy ki esonek, homoknak, futöberendezésböl ill. kozvetlennapfényböl eredötulzott hosugárnak.
A gezeték nélkūli audio alkalmazásokhoz használt rádioberendeźns nincs védve mas rádioadások okozta zavarok Ellen.
FONTOS TUDNIVALO
Az FM fejhallgato elsoalkalommal tortenohasznalata elott, ugyeljen a telepek teljes merteku feltoltottsegere (legalabbb 16 oran keresztuli toltes szukseges). EzzelBiztosithato a telepek hosszabb mukodesi elettartama.
A Philips legújabb RF/FM radiotechnologiájanak elonyei
Vezeték nélkūli jelátvitel
Az FM rádio áo gezéték nélkül továbbitja a jeleket az audio/video forrástól az On FM fejhallgatójához.
Szeles adokörzet
Az FM fejhallgató maximum 100 métertávolságból tud jeleket fogadni.
Nagyfrevenciáj rádiórendszer
Az FM fejhallgató keszülék magas radiofrekvenciát használ jelhordozókent, rendkivül tiszta és éles vételtbiztosítva.
Automaticus be-/kikapcsolás jelzó
Amint az audio bemenetnel a rendszer érzékeli az audio jeleket (piros LED), az FM rádioado automatikusan bekapcsol és megkezdi a jelátvitelt. Ha a rendszer nem érzékeli az audio jeleket, az FM rádioado automatikusan lekapcsolnéhány percéltevel.
Ujratölthetorendszer
Az FM rádioado Újratólti a fejhallgató beépītét ČjiratólthetólR03/AAA NiCd telepeit. Csak helyezze a telepeket a rádioado teleptartójába. Az Újratoltés alatt a zöld LED világít.
Könnyu jelátvitel
Az FM fejhallgató képes a radióadótól érkezőlelek vételére meg akkor is, ha olyan akadályok allnak a jelek utjában, mint ajtó, ablak vagy fal.
Több fejhallgató egy rádioáóval
Eyetlen rádioával tobb fejhallgató és/vagy gezeték nélkūlhangszóró is hasznalható, ha azok képesek: -a 864 MHz savban muködni -19 kHz pilotfrekvencia detektálására.
A kompatibilías meghatározásához, kérjuk, tekintse át a berendezés elektromos múszaki jellemzőit.
Alaptartozékok
Ez az FM fejhallgató-rendszer az alábbi tartozékokkal rendelkezik:
1×SBCHC8352FMrádioado
1×SBCHC8355FMfejhallgato
1 x SBC CS030/00 12 Volt/200 mA AC/DC adapter
2 × Üjratólthetőtelepek LR03/AAA (NiCd), 550 mAh
1 × 3,5 ~mm - e és6,3mm-esvarialhatosztereo adapter dugasz
1× antennahuzal-vezetō
Rádioado (1-es ábra)
7 Kapcsolópanel
1 Ujratoltés jelzó - Az Újratoltés alatt a zöld LED világít. A teljesen kimerült telepek teljesen felTÜltódnek 16 orán belül.
2 Teljesitményjelzo - kigyullad, amikora rendszer audio jeleket észlet az audio bemenetné.
3 Ujratoltó teleptaró -Csak helyezze a telepeket a radioado teleptartójába. Az ujratoltés alatt a zöld LED világít.
4 DC feszültseg - csatlakoztassa a rádioadó t a 12 Volt/200 mA AC/DC adapterhez
5 3,5 mm-es sztereo fejhallgató audio bemenet - az Öl FM rádioáójának egy audio foráshoz való csatlakoztatasárszolgál
6 Csatornakapcsoló - legjobb vételhez valassza a 2 csatoma egyikét. Else opciókent az 1-es csatorna választását javasoljuk.
Fejhallgató (2-es ábra)
8 Teljesitményjelző - hasznalat esétén világít.
9 Be-/kikapcsolás - a fejhallgató be-/kikapcsolásához nyomja a gombat on/off helyzetbe.
10 Teleptartó - távolítsa el a fulpárnákat, vegye ki a telepeket, majd tegye be ujratoltés végett a rádioado ujratoltóteleptartójába.
11 Hangerőszint – allítsa be a hangerőt a lehallgatas kivist szintjére.
12 Hangolás - addig forgassa a hangológombot, amíg a legitisztább jelet kapja.
Rádioado tapellátasa
FONTOS TUDNIVALO
Csak Philips SBC CS030/00 12 Volt/200 mA AC/DC adaptert használjon.
1 Ügyeljen arra, hogy az adapter névleges feszültsege megfeleljen a helyi halózati feszültseg értékének.
2 Csatlakoztassa az AC/DC adapter DC konnektorát a radióado hátulán lévo 12 Volt DC bemenethez.
3 Csatlakoztassa a 12 Volt/200 mA AC/DC adapter t a halozati tapfeszultséghez.
- Mindig valassza le az AC/DC adapter, ha a rádioadóhuzamosabb ideig nem használja.
4 Helyezze az antennat a radióadó tetején levófurba. Ügyeljen arra, hogy az antennahuzal-vezetomegefeleloen vezesse a furatból kiálo antennahuzalt.
-Az antennahuzal-vezetohelyes beillesztese javitja az adokorzetet.
Fejhallgató tapellátasa
FONTOS TUDNIVALO
Csak ujratölthetö LR03/AAA NiCd telepeket hasznaljon (lehetoleg Philips gyartmányt).
Ne használjon NiMH vagy alkáli akkumulátorokat, mert ezek káros hatással lehetnek az Ön FM radiórendszeré!
1 Ellenőrizze, hogy az FM fejhallgatón lévőbe-/kikapcsoló gomb 'on' pozióban legyen.
2 A fejhallgató beépītett ċjiratölthető LRO3/AAA NiCd telepeinek ċjratöltéséhez nyissa ki a fejhallgató teleptartójának fedelét. Vegye ki a telepeket, és tegye be ċjratöltés végett a rádioádó ċjratöltőteleptartójába.
Megegyzés:
A teljesen kimerult elementuk ujratoltéséhz kb. 16 orszükséges.
Mindig távolítsa el a telepeket, ha a fejhallgatón nem használja huzamosabb ideig.
A telepek vegyi anyagokat
tartalmaznak, ezert azok
megsemmisitését szakszerüen kell
végezni.
Környezetédelmi szempontok
A gyartóvallat mellöz minded felesleges csomagolóanyagot. A vallat mindent megtesznann érdekében, hogy a csomagoláshoz használt anyagok konnyusrerrel két egynemu anyagot tartalmazó csoportra lehessen valogatni: karton(doboz) és polietilén.
Az On keszüléke üra felhasznáhlato anyagokat tartalmaz, amennyiben azt egy arra specializált vallalat szedi szét. Fontos a csomagolóanyagok, kimerült telepek és regi keszülékek megsemmisítését ilteð helyi szabályok betartasa.
Fejhallgató telepeinek cseréje (3-es ábra)
FONTOS TUDNIVALO
Csak ujratölthetö LR03/AAA NiCd telepeket hasznaljon (lehetoleg Philips gyartmányt).
Ne használjon NiMH vagy alkáli akkumulátorokat, mert ezek káros hatással lehetnek az Öl FM radiórendszeré!
1 Távolítsa el a fulpárnákat.
2 Vegye ki a telepeket es szakszeruen semmisitse meg azokat.
3 Helyeze be az új telepeket. Csak LR03/AAA NiCd telepeket használjon (lehetőleg Philips gyártmányt).
4 Ügyeljen arra, hogy a telepek a telepartóban felṭúntetett jelnek megfeleloen legyenek behelyezve.
5 Tegye vissza a fulparnakat a fulhallgatovazra.
FONTOS TUDNIVALO
Kérjuk, ügyeljen arra, hogy az FM fejhallgato elsoalkolmmal tortenohasznalata elott a telepek teljes mertekben fel legyenek toltve (kb. 16 ora). EzzelBiztosithato a telepek hosszabb mukodési elettartama.
Az FM rádioadónak egy audio forrás fejhallgató kimenetéhz történócsatlakoztatasa (5-es ábra)
1 Csatlakoztassa a sztereo audio kábel 3,5 mm sztereo dugaszát egy audio forrás (pl. TV, Hi-Fi vagy PC) fejhallgató kimenetéhez.
- Abban az esetben, ha az audio forrassa egy 6,3 mm fejhallgató kimenettel rendelkezik, használá a mellekelt 3,5 mm-es és 6,3 mm-es sztereo adapter Jack-dugaszt.
2 Kapcsolja be az audio hangforrást és lassan növelje az audio forrás hengerejét. Az audio jelek vetele eseten, a radióado teljesitményelzőpiros LED-je világít.
3 Kapcsolja be a fejhallgát. Ha a fejhallgató nincs rendesen a vevöhöz hangolva, lehet, hogy a fejhallgón keresztül sistergóhangot hall.
4 Hangoláshoz addig forgassa a hangológombot, amíg a legtisztabb jelet
5 A fejhallgaton levohangeroszabalyzóval allitsa be a hangerosztintet a kivant szintre.
Alapvetolépèsek
Amikor az FM rádioadó t egy audio forrás fejhallgató kimenetehez csatlakoztatja;
1 Kapcsolja be az audio hangforrást, és lassan növelje az audio forrás hangerőszintjét. Az audio jelek vetele esétén, a rádioado teljesítányelzőpiros LED-je világít.
2 Kapcsolja be a fejhallgát. Ha a fejhallgató nincs rendesen a vevöhöz hangolva, lehet, hogy a fejhallgón keresztül sistergóhangot hall.
3 Hangoláshoz addig forgassa a hangológombot, amíg a legtisztabb jelet
4 A fejhallgaton levohangeroszabalyzóval allitsa be a hangerosztintet a kivant szintre.
Hiba felmerülëse esétén, mielött a készüléket szervizbe vinnie, elöször ellenörizze az alábbi pontokban leírtakat.
Amennyiben az alábbi javaslatok alapán nem tudja orvosolni a hibát, forduljon a kereskedöhöz vagy a szervizközponthoz.
FIGYELMEZTETÉS: Semmi körulmények kozt ne probálja maga javitani a készüléket, mivel ezzel érvenyteleníti a garanciát.
| Probléma | Teendő |
| Nincs hang | - Ellenőrizzee, hogy az AC/DC adapter csatlakozójának dugasza teljes mértékben be van-e nyomva az AC fali csatlakozóaljzatba és hogy a DC csatlakozódugasz megfeleloen illeszkedik-e a rádioadó hátsó lapján elhelyezkedő12 Voltos DC bemenetbe. - Ellenőrizzee, hogy a fejhallgató on/off kapcsolója az 'on' helyzetben legyen. - A fejhallgató telepei kimerülöben vannak. Távolítsa el a fulpárnákat. Vegye ki a telepeket, majd tegy be újratoltés végett a rádioadó Újratoltőteleptartójába. (Lásd a Fejhallgató pápellátása c. részt). - Ellenőrizzee, hogy az audio forrás fel van-e kapcsolva és audio csatornára van-e hangolva. -Hangerőszint nincs beállítva. Állítsa magasabbra az audio forrás/fejhallgató hangerőszintjét. - Állítsa be a fejhallgató hangolófrevenciáját. Addig forgassa a hangológombot, amíg a legtisztabb jelet kapja. - Használjá a HC8352 rádioadót. Lehet, hogy más berendezeseke bebepített rádioadók nem kompatibilisek a HC8355 fejhallgatóval, annak korszerő technológiája miatt. |
| Torz hang | - Állítsa be a fejhallgató hangolófrevenciáját. Addig forgassa a hangológombot, amíg a legtisztabb jelet kapja. - Állítsa be a rádioadó frekvenciáját. Ezt követöen, allylós be a 2 fejhallgató frekvenciáját úgy, hogy forgassa a hangológombot, amíg a legtisztabb jelet kapja. - Fejhallgató telepei kimerülöben vannak. Távolítsa el a fulpárnákat. Vegye ki a telepeket, majd tegy be újratoltés végett a rádioadó Újratoltőteleptartójába. (Lásd a Fejhallgató pápellátása c. részt) |
Hibakeresés
| Torz hang | - Ellenőrizable, hovy nincs-e tül magasra állitva az audio forrás/fejhallgató hangerőszintje. Csökkentse a hangerőt. - A rádioadótól való tívolság tül nagy. Menjen bözelebb a rádioadóhoz. - Fluoreszkáló lámpák/egyéb rádiofforrások okozta interferencia. Helyezze a rádioadót vagy a fejhallgató máshova / valasszon;másik csatornát a rádioadón. - Használja a HC8352 rádioadót. Lehet, hogy más berendezésekbe beépített rádioadók nem kompatibilisek a HC8355 fejhallgatóval, annak korszerő technológicojá miatt. |
| Karbantartás | - Ha a fejhallgató huzamosabb ideig nem használja, tívolítsa el a telepeket a szivargás és a korrózióelkerülésé végett. - A telepeketCsak LR03/AAA NiCd telepekkelhelyettesítse (lehetőleg Philips gyármány legyen). - Ne hagyja a fejhallgató hőforrásközelében. Ne tegye ki kőzvetlen napfénynek, pornak tülzottnedvességnek, esőnek vagy bármiféle mechanikairázkódásnak. - A fejhallgató/rádioadó tiszítatasához ne használjonalkoholt, hígítot vagy petróleum alapú anyagokat. A készülék külsoburkolatának tiszítatasához használjonenyhén nedves mosóbőrt. - Ne használjon alkoholt tartalmazó ill. koptatójellegő tiszít-oszert, oldósztert, ammoniát, mivel ezekaz anyagok károsak lehetnek a burkolat felületère. |
Hallással kapcsolatos áva intés! Az állandó jellegě magas hangerő vegleges károsodást okozhat hallásaban.
Muszaki jellemzok
Elóírások
| Rendszer: | Rádiofrekvenciás (RF) |
| Vivofrekvencia: (Rádioadó HC8352 ) | 1-es csatorna: 863.5 MHz 2-es csatorna: 864.5 MHz |
| Vivofrekvencia: (Fejhallgató HC8355) | 863.2 - 864.7 MHz (Kézi hangolás) |
| Moduláićo: | Frekvenciamoduláićo (FM) |
| Kisugárzott kimenő-teljesítmény: | <10m Watt |
| Tényleges adókörzet: | Max.100 mét er, körssugárzó (360°) |
| Bemeneti szint: | 200 mVrms (1 kHz szinuszhullám) |
| Tápellátás – adó: | 12Volt / 200 mA DC, kóhépen posítívólussal |
| Tápellátás - fejhallgató: | 2 x LR03 (AAA) telepek (NiCd) |
| Frekvenciatartomány (Fejhallgató): | 10 - 19,000 Hz |
| Jel-zaj viszony: | > 55 dB (1 kHz szinuszhullám, A-súlyozott) |
| Torzítás: | < 0.5% THD |
| Csatornaelválasztás: | > 30 dB |
Europai országokra vonahtkoz éloirások
Ezt a terméket az europai R&TTE Directive 999/5/EC követelmenyeinek megfeleloen terveztek, tesztelték és gyartották.
Ezen követelmenyeknek megfeleloen, a termek az R&TTE Directive 1999/5/EC által meghatározott országokban használható:
Ez a termék megfelel az ETS 300 445 direktva Class 3 követelményeinek.
