| Marca | Philips |
| Modelo | SBCHC8350 |
| Tipo de producto | Cadena Hi-Fi / Sistema de audio inalámbrico FM |
| Frecuencia portadora (transmisor) | Canal 1 : 863,5 MHz / Canal 2 : 864,5 MHz |
| Frecuencia portadora (auriculares) | 863,2 a 864,7 MHz (sintonización manual) |
| Modulación | FM (modulación de frecuencia) |
| Alcance de transmisión | Hasta 100 metros, omnidireccional (360°) |
| Nivel de entrada de audio | 200 mVrms (seno 1 kHz) |
| Alimentación del transmisor | 12 V CC / 200 mA, adaptador de corriente Philips SBC CS030/00 |
| Alimentación de los auriculares | 2 baterías recargables NiCd LR03/AAA, 550 mAh |
| Tiempo de carga de las baterías | Aproximadamente 16 horas para una carga completa |
| Rango de frecuencia (auriculares) | 10 – 19 000 Hz |
| Relación señal/ruido | Superior a 55 dB (ponderado A) |
| Distorsión armónica total | Menos del 0,5 % |
| Separación de canales | Superior a 30 dB |
| Potencia de salida RF | Menos de 10 mW |
| Entrada de audio | Conector de 3,5 mm estéreo (adaptador de 6,35 mm incluido) |
| Funcionalidades principales | Transmisión inalámbrica FM, encendido/apagado automático, indicador de carga LED, carga de baterías a través del transmisor, selección de canal (2 canales) |
| Accesorios incluidos | Transmisor FM SBC HC8352, auriculares FM SBC HC8355, adaptador de corriente, 2 baterías NiCd, adaptador jack, tubo de antena |
| Mantenimiento | Limpiar con un paño ligeramente húmedo; no usar alcohol, disolvente ni productos abrasivos |
| Seguridad | No exponer a la humedad, lluvia, calor excesivo o luz solar directa; no intentar reparar por sí mismo |
| Medio ambiente | Embalaje reciclable; baterías usadas deben depositarse según las normas locales |
Preguntas frecuentes - SBCHC8350 PHILIPS
Preguntas de los usuarios sobre SBCHC8350 PHILIPS
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Sistema de alta fidelidad en formato PDF gratis! Encuentra tus instrucciones SBCHC8350 - PHILIPS y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. SBCHC8350 de la marca PHILIPS.
MANUAL DE USUARIO SBCHC8350 PHILIPS

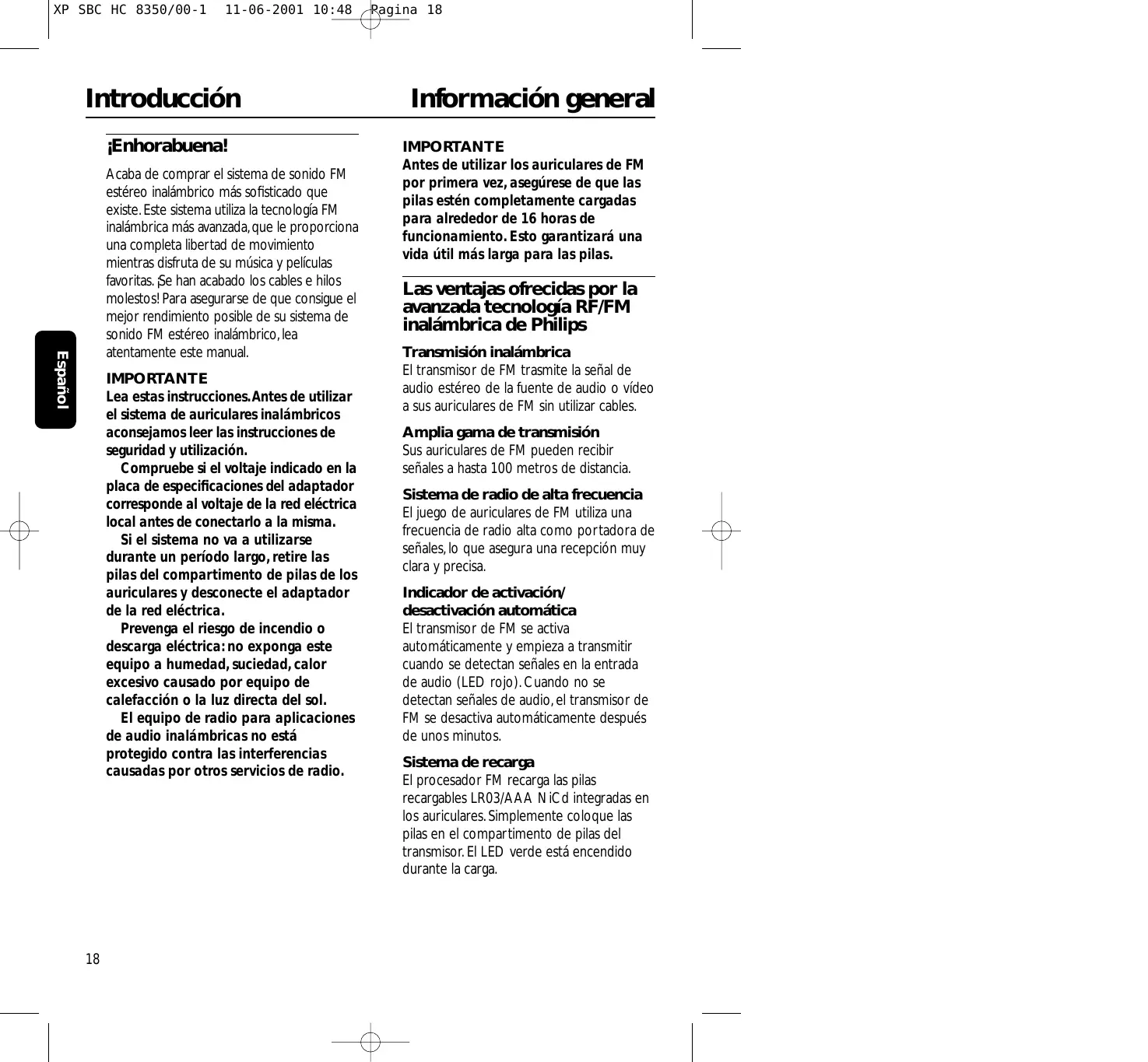

Acaba de comprar el sistema de sonido FM estéreo inalábrico más Sofisticado que existe. Este sistemas utilize la Tecnología FM inalábrica más avanzada, que le proportionsción una completeness libertad de movimiento,mientras disfruta de su música ypelliculas favoritas. Se han acabado los cables e hilos molestos! Para asegurar de que consigue el mejor rendimiento posible de su sistemas de sonido FM estéreo inalábrico,lea atentamente estemanual.
IMPORTANT
Lea estas instrucciones.Antes deutilizar elsystemade auriculas inalambricos aconsejamoslerlasinstruccionedeseguidadyutilizacion.
Compruebe si el voltaje indicado en la placar de especificaciones del adaptorcorresponde al voltaje de la red electricalocal antes de conectarlo a la mesma.
Si el sistema no va a utiliser durante un periodo很长, retire las pilas del compartmento de pilas de los auriculares y desconecte el adaptordo de la red electrica.
Prevenga el riesgo de incendio o descarga electrica: no exponga este equipo a humedad, sucidad, calor excessivo causado por equipo de calefaction o la luz directa del sol.
El equipo de radio para aplicaciones de audio inalámbricas no está protegado contra las interferencias causadas por otros servicios de radio.
IMPORTANT
Antes de utiliser los auriculas de FM por primera vez, asegürese de que las pilas estén Completely cargadas para alrededor de 16 horas de funciona bajo. Este garantizará una vida útill más larga para las pilas.
Las ventajas.Ofrecidas por la avanzada technologia RF/FM inalámbrica de Philips
Transmisión inalámbrica
El transmisor de FM trasmite la seals de audio estereo de la fuente de audio o video a sus auriculas de FM sin utiliser cables.
Amplia gama de transmisión
Sus auriculares de FM poder recibir señales a hasta 100 metros de distancia.
Sistema de radio de alta Frequencia
El juego de auriculares de FM utilizes una Frequencia de radio alta como portadora de senales, lo que asegura unapellación muy clara y precisea.
Indicador deactivacion/ desactivacion automatica
El(transmisor de FM seactiva automatamente y empieza a transmitir cuando se detectan senales en la entrada de audio (LED rojo).Cuando no se detectan senales de audio, el transmisor de FM se desactiva automatamente antes de uno horas.
Sistema de recarga
El procesador FM recarga las pilas recargables LR03/AAA NiCd integradas en los auriculas. Simplemente coloque las pilas en el compartmento de pilas del transistor. El LED verde está encendido durante la energia.
Transmisión fácil
Los auriculares de FM puede recibir señales del transmisor incluo a工程技术 de barreras como puertas, paredes yVentanas.
Auriculas multiples con un transmisor
Es posible utiliser un numero adicular de auriculares y/o altavoces inalambricos con un solo transmisor si ellos:
- funciona en la banda de 864 MHz
- pueda detectar un tono piloto de 19kHz
Para confirmar la compatibiliad del aparato, consulte las hojas de especificaciones electricas del本身就是.
Contenido del kit
Esteistema de auriculas de FM consiste en los accesos他们在
1 x Transmisor de FM SBC HC8352
1 x Auriculares de FM SBC HC8355
1 x Adaptador de 12 Volt/200 mA CA/CC SBC CS030/00
2 x Pilas recargables LR03/AAA (NiCd), 550 mAh
1 x Enchufe adaptador de estereo con un conector de 3,5 mm y un conector de 6,3 mm
1 x tubo de antenna
Transmisor (figura 1)
1 Indicador de recarga - el diodo verde se enciende durante la recarga. Las pilas Completely agotadas se cargan Completely enunas 16 horas.
2 Indicador de corriente - se enciende cuando se detectan senales de audio en la entrada de audio.
3 Recarga de compartmento - simplementecoloque las pilas en el comparimento de pilas del transmisor.El diodo verde se enciende durante la recarga.
4 Corriente de CC - conectar al adaptorde 12V / 200mA CA/CC
5 Entrada de audio de auriculares de estéreo de 3,5 mm - conecta su transmisor de FM a una fuente de audio
6 Conmutador de canales - seleccione 1 de los 2 canales de forma que consiga la mejorreichacionpossible.Comoprimera opticonle aconsejamos seleccionar el canal 1.
7 Placa de mandos
Auriculares (figura 2)
8 Indicador de corriente - está encendido cuando se usa el aparato.
9 Activación/desactivación de corriente - deslice el commutador a la posición de activación o desactivación para activar o desactivar los auriculares.
10 Compartmento de pilas - retire las almohadillas para los oidos, retire las pilas y colóquelas en el compartmento de recarga del transmisor para recargarlas.
11 Volumen - ajuste el volumen al nivel deseado.
12 Sintonización – gire la rueda de sintonización hasta que la signaled sea lo más clara possible.
Instalación
Fuente de alimentacion del transmisor
IMPORTANT
Utilice solamente el adaptor 12 Volt/ 200 mA CA/CC SBC CS030/00 de Philips.
1 Asegürese de que el voltaje nominal del adaptorado corresponda al voltaje de la red.
2 Conecte el conductor de CC del adaptor de CA/CC al conductor de entrada de 12VCC situado en la parte trasera del transmisor.
3 Conecte el adaptor de 12 Volt/200 mA CA/CC al enchufe de la red.
- Si el transmisor no va a utiliser durante un长大o periodo desconecte siempre el adaptorder de CA/CC.
4 Inserte el tubo de antenna en el agujero, situado en la parte superior del transmisor. Asegürese de que el hilo que cquela de este agujero se guie al interior del tubo de antenna.
- Instalando el tubo de antenna correctamente se mejorará la gama de transmisión.
Fuente de alimentacion de los auriculares
IMPORTANT
Utilice solamente pilas LR03/AAA NiCd recargables (preferiblemente Philips).
jNo utilise pilas NiMH ni pilas alcalinas ya que estas poder danar el systemd FM inalambrico!
1 Compruebe que el botón de corriente de los auriculares de FM está en la posición de activación.
2 Para recargar las pilas LR03/AAA NiCd recargables integradas en los auriculas, abra el compartmento de pilas de los auriculas. Retire las pilas y colóquelas en el compartmento de recarga del transmisor para recargarlas.
Notas:
Las pilas Completely agotadas nécessit anapproximamente 16 horas para recargarse.
Si los auriculares no van a utiliser durante un periodo largo, retire las pilas.
Las pilas contienen sustancias quimicas, por lo tanto deben desecharse de acuerdo con las normas pertinentes.
Información medioambiental
Se ha eliminado todo el material de embalaje innecasario. Hemos hecho todo lo possible para hacer que el embalaje se separe fácilmente en dos materiales: cartón y polietileno.
Estaunidad está formada por materiales que pueda reciclarse si son desmontados por una compañeroia especializada. Sirvase observar las normas locales respecto a la eliminacion de materiales de embalaje, pilas gastadas y equipo antiguo.
Cambio de las pilas de los auriculares (figura 3)
IMPORTANT
Utilice solamente pilas LR03/AAA NiCd recargables (preferiblemente Philips).
iNo utilise pilas NiMH ni pilas alcalinas ya que estas poder darar el sistema FM inalámbrico!
1 Retire las al Mohadillas para los oidos.
2 Retire las pilas y desechelas de la forma apropriada.
3 Coloque新品as pilas. Utilice solamente pilas LR03/AAA NiMCd(preferiblemente Philips).
4 Asegürese de que las pilas se inserten correctamente de la forma indicada por los simbolos grabados en su compartmento.
5 Vuelva a colocar las almohadillas para los oidos en los auriculas.
IMPORTANT
Antes de utiliser los auriculas de FM por primera vez, asegúrese de que las pilas estén Completely cargadas para alrededor de 16 horas de funciona bajo. Este garantizará una vida fácilmente larga para las pilas.
Conexión del transmisor de FM a una calidad de auricULARs de una fuente de audio (figura 4)
1 Conecte el enchufe de estereo de 3,5 mm del cable de audio estereo a la calidad de auriculas de una fuente de audio, como un televisor, equipo de HiFi o un PC.
- En el caso de que su fuente de audioonga una calidad de auriculares de 6,3 mm, utilise el enchufe adaptador de estéreo de 3,5 mm a 6,3 mm suministrado.
2 Active la fuente de audio y aumento con cuidado el volumen de la misma. El indicator LED de corriente rojo del transmisor se enciende si se recibe una seals de audio.
3 Active los auriculas. Es possible que oiga un silbido en los auriculas si estas todas no está sintonizados correctamente con el transmisor.
4 Gire la rueda de sintonizacion hasta que la sealsa lo más clara possible.
5 Ajuste el volumen al nivel deseado utilizing el mando de volumen de los auriculas.
Cuando el transmisor de FM está conectado a una calidad de articulas de una fuente de audio.
1 Active la fuente de audio y aumento con cuidado el volumen de la misma. El indicator LED de corriente rojo del transmisor se enciende si se recibe una seals de audio.
2 Active los auriculas. Es possible que oiga un silbido en los auriculas si estas todas no está sintonizados correctamente con el(transmisor.
3 Gire la rueda de sintonizacion hasta que la sealsa lo mas clara possible.
4 Ajuste el volumen al nivel deseado utilizing el mando de volumen de los auriculas.
Resolución de problemas
Si ocurre某个 problema, en primer lugar compruebe los+puntos detallados a continua anteriorde llvar el aparatoa que se repare.
Si no pueda SOLUTIONAR un problema siguiendo这些东西 consejos, consulte a su distribuidor o centro de service.
ADVERTENCIA: No debe intentar reparar el aparatoastedimismo bajo ninguna circunstancia ya que este anularia la garantía
| Problema | Solutución |
| No hay sonido | - Compruebe que el adaptor de CA/CC está Completely introducido en laittersa de CA y que su conector de CC está introducido correctamente en el conector de entrada de 12VCC situado en la parte trasera del transmitter.- Compruebe que el interruptor de activación/ desactivación de los auriculares está en la posición de activación.- Las pilas de los auriculares se están agotando. Retire las al Mohadillas para los oíds. Abra el compartmento de pilas de los auriculares. Retire las pilas y colóquelas en el compartmento de recarga del transmitter para recargarlas.(Véase Fuente de alimentación de los auriculares)- Compruebe que la fuente de audio está activada y sintonizada a un canal con audio.- El volumen no está ajustado. Ajuste el volumen de la fuente de audio/auriculares a un niveau más alto.- Ajuste la Frequencia de sintonización de los auriculares. Gire la rueda de sintonización hasta que la Sesnal sea lo más clara possible.- Utilice el transmitter HC8352. Algunos transmisores ya están integrados en otro equipo es possible que no sean compatibles con los auriculares HC8355 bajo a las avanzadas technologías realizadas en los auriculares HC8355. |
| Sonido distorsionado | - Ajuste la Frequencia de sintonización de los auriculares. Gire la rueda de sintonización hasta que la Sesnal sea lo más clara possible.- Ajuste la Frequencia del transmitter. Seleectioncualquiera de los 2 canales del transmitter. Seguidamente, ajuste la Frequencia de los auriculares girando la rueda de sintonización hasta que la Sesnal sea lo más clara possible. |
Resolución de problemas
Sonido distorsionado
- Las pilas de los auriculares se están agotando. Retire las almohadillas para los oíds. Retire las pilas y colóquelas en el compartmento de recarga del transmisor para recargarlas.
(Véase Fuente de alimentación de los aurículares) - Compruebe que el volumen de la fuente de audio/auriculares no está ajustado a un nivel demasiado alto. Reduzca el volumen.
- La distancia al transmisor es demasiado grande.
Acerquese al transmisor. - Interferencia producida por lamparas fluorescentes/ otheras fuentes de radio. Cambie de situ el transmisor o los auriculas/cambie el canal del transmisor.
- Utilice el transmisor HC8352. Es possible que algunos transmisores integrados en除外 equipo no Sean compatibles con los auriculas HC8355 hedebido a las avanzadas technologías realizadas en los mismos.
Mantenimiento
- Si los auriculares no van a utiliser por un periodo largo, retire las pilas para网站首页 y corrosión en las malmas.
- Bombie solamente las pilas por pilas LR03/AAA NiCd (preferiblemente Philips).
- No deje los articulares cerca de fuentes de calor. No los exponga a la luz directa del sol, polvo excessivo, humedad, lluvia orialquier tipo deCHOque mecánico.
- No utilise alcohol, solventes o sustancias con base de petrroleo para limpiar los auriculas o el transmisor. Utilice una gamuza ligeramente humeda para limpiar la caja.
- No utilise agentes de limpieza que contengan alcohol, amoniaco o abrasivos ya que pueda darar la caja.
Cuidado de sus oidos!
La utilización continua a alto volumen puede darar seriamente su oído.
Especillasiones
Reglamento
| Sistema: | Radiofrecuencias (RF) |
| Frecuencia de la portadora: (Transmisor HC8352 ) | Canal 1: 863.5 MHz Canal 2: 864.5 MHz |
| Frecuencia de la portadora: (Auriculas HC8355) | 863.2 a 864.7 MHz (Sintonización manual) |
| Modulación: | Modulación de fecuencia (FM) |
| Energía de salute radiada: | <10m Watt |
| Gama de transmisión efectiva: | hasta100 metros, omnidirectional (360°) |
| Nivel de entrada: | 200 mVrms (onda sinusoidal de 1 kHz) |
| Fuente de alimentación -(transmisor: | 12Volt / 200 mA CC, central positiva |
| Fuente de alimentación -auriculas | 2 pilas LR03 (AAA) (NiCd) |
| Gama de fecuencias (Auriculas): | 10 - 19,000 Hz |
| Relación señal/ruido: | >55 dB (onda sinusoidal de 1 kHz, ponderación A) |
| Distorsión: | < 0.5% THD |
| Separación de canales: | >30 dB |
Normas Europeas
Este produit ha sido Diseñado, probado y fabricado de acuerdo con la directriz europea R&TTE 1999/5/EC.
De(acuerdo con esta directriz,este producto peutecomercializarse en lossiguientesestados:
Directriz R&TTE 1999/5/EC
B
DK
E
X
G
F
IRL
L
N
A
P
s
U
N
D
Este productocumplecon los requisitos de clase3establishados en ETS 300445.
Indicador automatico para ligar/desligar
Esteistema de auscultadores FM constiennes seguintes accesarios:
1 x transmisor de FM SBC HC8352
1 x auscultadores de FM SBC HC8355
1 x transformador CA/CC SBC CS030/00 de 12 volts/200 mA
2 x pilhas recarregáveis LR03/AAA (NiCd), 550 mAh
1 x ficha adaptadora estereo de 3,5 mm para 6,3 mm
1 x tubo da antenna
