SBCHC8350 - Chaîne Hi-Fi PHILIPS - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil SBCHC8350 PHILIPS au format PDF.
| Marque | Philips |
| Modèle | SBCHC8350 |
| Type de produit | Chaîne Hi-Fi / Système audio sans fil FM |
| Fréquence porteuse (émetteur) | Canal 1 : 863,5 MHz / Canal 2 : 864,5 MHz |
| Fréquence porteuse (casque) | 863,2 à 864,7 MHz (syntonisation manuelle) |
| Modulation | FM (modulation de fréquence) |
| Portée de transmission | Jusqu'à 100 mètres, omnidirectionnelle (360°) |
| Niveau d'entrée audio | 200 mVrms (sinus 1 kHz) |
| Alimentation de l'émetteur | 12 V CC / 200 mA, adaptateur secteur Philips SBC CS030/00 |
| Alimentation du casque | 2 piles rechargeables NiCd LR03/AAA, 550 mAh |
| Temps de charge des piles | Environ 16 heures pour une charge complète |
| Plage de fréquences (casque) | 10 – 19 000 Hz |
| Rapport signal/bruit | Supérieur à 55 dB (pondéré A) |
| Distorsion harmonique totale | Moins de 0,5 % |
| Séparation des canaux | Supérieure à 30 dB |
| Puissance de sortie RF | Moins de 10 mW |
| Entrée audio | Prise 3,5 mm stéréo (adaptateur 6,35 mm fourni) |
| Fonctionnalités principales | Transmission sans fil FM, mise en marche/arrêt automatique, indicateur de charge LED, charge des piles via l'émetteur, sélection de canal (2 canaux) |
| Accessoires inclus | Émetteur FM SBC HC8352, casque FM SBC HC8355, adaptateur secteur, 2 piles NiCd, adaptateur jack, tube d'antenne |
| Entretien | Nettoyer avec un chiffon légèrement humide ; ne pas utiliser d'alcool, diluant ou produits abrasifs |
| Sécurité | Ne pas exposer à l'humidité, pluie, chaleur excessive ou lumière directe du soleil ; ne pas tenter de réparer soi-même |
| Environnement | Emballage recyclable ; piles usagées à déposer selon les règles locales |
FOIRE AUX QUESTIONS - SBCHC8350 PHILIPS
Questions des utilisateurs sur SBCHC8350 PHILIPS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chaîne Hi-Fi au format PDF gratuitement ! Retrouvez votre notice SBCHC8350 - PHILIPS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SBCHC8350 de la marque PHILIPS.

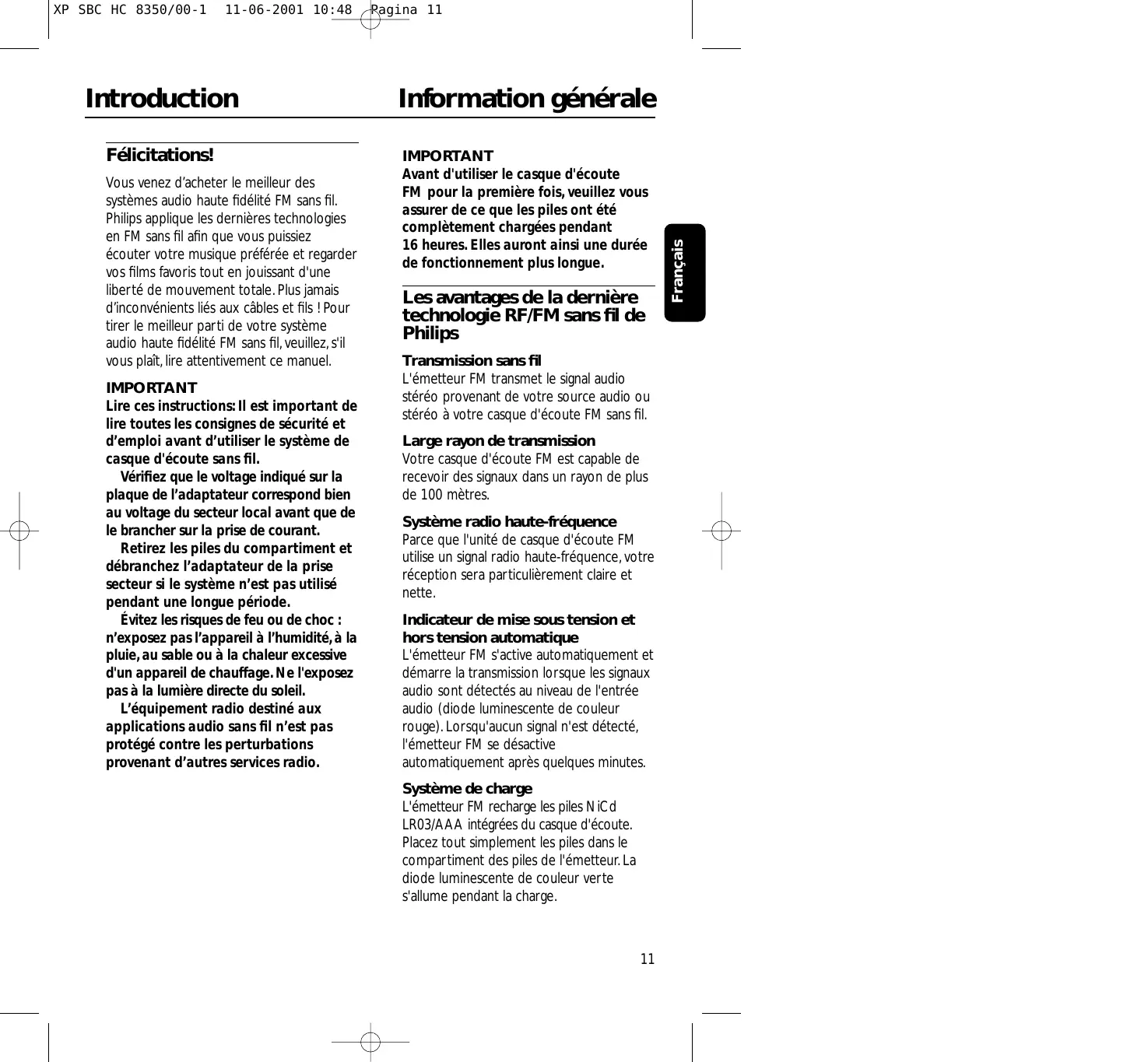

MODE D'EMPLOI SBCHC8350 PHILIPS
Vou venez d'acheter le meilleur des systèmes audio haute fidélité FM sans fil. Philips applique les dernières technologies en FM sans fil afin que vous puissiez écouter votre musique préféree et regarder vos films favors tout en jouissant d'une liberté de mouvement totale. Plus jamais d'inconvénients liés aux cables et fils! Pour tirer le meilleur parti de votre système audio haute fidélité FM sans fil, veuillez, s'il vous plait, lire attentivement ce manuel.
IMPORTANT
Lire ces instructions: Il est important de dire toutes les consignes de sécurité et d'emploi avant d'utiliser le système de casque d'écoute sans fil.
Vérifiez que le voltage indiqué sur la plaque de l'adaptateur correspond bien au voltage du secteur local avant que de le brancher sur la prise de courant.
Retirez les piles du compartment et debranchez l'adaptateur de la prise secteur si le système n'est pas utilisé pendant une longue période.
Évitez les risques de feu ou de chic : n'exposez pas l'appareil à l'humidité, à la pluie, au sable ou à la chaleur excessive d'un appareil de chauffage. Ne l'exposez pas à la lumière directe du soleil.
L'équipement radio destiné aux applications audio sans fil n'est pas protégé contre les perturbations provenant d'autres services radio.
IMPORTANT
Avant d'utiliser le casque d'écoute FM pour la première fois, veuillez vous assurer de ce que les piles ont été complètement chargées pendant 16 heures. Elles auront ainsi une durée de fonctionnement plus longue.
Les avantages de la dernière technologie RF/FM sans fil de Philips
Transmission sans fil
L'émetteur FM transmet le signal audio stéreo provenant de votre source audio ou stéreo à votre casque d'écoute FM sans fil.
Large rayon de transmission
Votre casque d'écoute FM est capable de recevoir des signaux dans un rayon de plus de 100 mètres.
Système radio haute-fréquence
Parce que l'unité de casque d'écoute FM utilise un signal radio haute-fréquence, votre réception sera particulièrement claire et nette.
Indicateur de mise sous tension et hors tension automatique
L'émetteur FM s'active automatique et démarre la transmission lorsque les signaux audio sont détectés au niveau de l'entrée audio (diode luminescente de couleur rouge). Lorsqu'aucun signal n'est détecté, l'émetteur FM se désactive automatique après quelques minutes.
Système de charge
L'émetteur FM recharge les piles NiCd LR03/AAA intégrées du casque d'écoute. Placez tout simplement les piles dans le compariment des piles de l'émetteur. La diode luminescente de couleur verte s'allume pendant la charge.
Transmission facile
Le casque d'écoute FM est capable de receivevoir des signaux de l'émetteur, et ce, même à travers des obstacles tels que portes, murs, fenêtes.
Plusieurs casques fonctionnant sur un seul émetteur
Il est possible d'utiliser un certain nombre de casques d'écoute supplémentaires et ou des haut-parleurs sans fils sur un seul émetteur si ces apparciels sont capables: - de fonctionner dans la bande 864 MHz - de détector un ton pilote de 19kHz
Pour vérifier la compatibilité, veuillez consulter les fiches de Specification électrique de l'appareil.
Contenu de l'équipement
Ce système de casque FM comprend les accessoires suivants:
1 x émetteur FM SBC HC8352
1 x casque FM SBC HC8355
1 x adaptateur CA/CC 12 Volt/200 mA
SBC CS030/00
2 x piles rechargeables LR03/AAA (NiCd), 550 mAh
1 x fiche adaptatrice stereo de 3,5 mm à 6,3 mm
1 x tube d'antenne
Émetteur (figure 1)
1 Indicateur de charge - la diode luminescente de couleur verte s'allume lors du rechargement. Des piles complètement déchargées arrivorient à charge complète après 16 heures de charge.
7 Panneau de commandes Casque d'écoute (figure 2)
2 Indicateur d'alimentation - s'allume lorsque des signaux audio sont détectés au niveau de l'entrée audio.
3 Compartiment de charge - placez tout simplement les piles dans le compariment des piles de l'émetteur. La diode luminescente de couleur verte s'allume lors du rechargement.
4 Alimentation CC - se connecte à l'adaptateur CA/CC 12 volts/200mA
5 Entrée audio 3,5 pour casque stéreo - connecte votre émetteur FM à une source audio.
6 Commutateur de canal - Sélectionné l'un des 2 canaux disponibles pour obtenir la meilleure réception. Nous vous conseillons de sélectionner le canal 1 en première option.
8 Indication d'alimentation - s'allume lorsque le casque est sous tension.
9 Mise sous tension/hors tension - mettez le selecteur en position de mise sous ou hors tension pourmettrelecasque d'ecoute sous tension/hors tension.
10 Compartiment des piles - enlevez les coussins auriculaires, enlevez les piles et placez-les dans le compariment de charge pour qu'elles puissant se recharger.
11 Volume -ajustez le volume au niveau d'ecoute désire.
12 Syntonisation - tournez le bouton de symtonisation jusqu'à ce que le signal soit aussi clair que possible.
Alimentation de l'émetteur
IMPORTANT
Utiliser exclusivement l'adaptateur CA/CC 12 Volt/200 mA Philips SBC CS030/00.
1 Assurez-vous de ce que la tension nominale de l'adaptateur correspond bien à la tension de la prise du secteur.
2 Connectez le connecteur CC de l'adaptateur CA/CC au connecteur d'entrée 12 volts CC situé à l'arrière de l'émetteur.
3 Connectez l'adaptateur CA/CC 12 volts/ 200mA à la prise du secteur.
- Déconnectez toujours l'adaptateur CA/CC lorsqu'il est clair que l'émetteur ne sera pas utilisé pendant une longue période.
4 Insérez le tube d'antenne dans le trou situé sur le dessus de l'émetteur. Assurez-vous que le fil quiPEND hors du trou est ajustement guidé dans le tube de l'antenne.
- Installer correctement le tube d'antenne permettra d'améliorer la plage de transmission.
Alimentation du casque d'écoute
IMPORTANT
N'utilissez que des piles rechargeables NiCd LR03/AAA (de préférence des piles Philips).
N'utilisez pas des piles NiMH ou des piles alcalines, vous pourriez, ce faisant, endommager votre systeme FM sans fill!
1 Assurez-vous de ce que le bouton de mise sous tension de votre casque d'écoute FM est bien sur la position de mise sous tension.
2 Pour recharger les piles rechargeables intégrées NiCd LR03/AAA, ouvre le compariment des piles du casque d'écoute. Enlevez les piles et placez-les dans le compariment de charge de l'émetteur pour qu'elles puisent se recharger.
Notes:
Des piles complètement déchargees ont besoin d'environ 16 heures pour se recharger entierement.
Enlevez toujours les piles lorsqu'il est clair que vous n'utiliserez pas le casque pendant une longue période.
Les piles contiennent des substances chimiques, leur mise au rebut doit donc se faire de manière conséquence.
Informations sur l'environnement
Tous les matériaux d'emballage inutiles ont ete evites. Nous avons fait le maximum pour autoriser la separation des matériaux d'emballage en trois catogories: le carton, le polystyrene expansé et le polyethylene.
Votre équipement est constitué de matérielaux recyclables, à condition d'être démontré par une société spécialisée. Veuillez observer les règles locales en vigueur pour le rebut des matérieliaux d'emballage, les piles usées et les anciens équipements.
Remplacement des piles du casque d'écoute
IMPORTANT
N'utilisez que des piles rechargeables NiCd LR03/AAA (de préférence des piles Philips).
N'utilisez pas des piles NiMH ou des piles alcalines, vous pourriez, ce faisant, endommager votre systeme FM sans fill!
1 Enlevez les coussins auriculaires.
2 Enlevez les piles et mettez-les au rebut comme il convient pour tout matériel chimique.
3 Placez de nouvelles piles. N'utilise que des piles LR03/AAA NiCd (des Philips, de préférence).
4 Assurez-vous de ce que les piles ont ete inserees conformement aux symboles gravés sur leur compariment.
5 Remettez en place les coussins auriculaires sur les écouteurs.
IMPORTANT
Avant d'utiliser le casque FM pour la première fois, veuillez vous assurer de ce que les piles ont eteChargees jusqu'a charge completependant environ 16 heures.Proceder de la sortegaritit a vos piles une durée defonctionnement plus longue.
Connexion de l'émetteur FM à la sortie de casque d'écoute d'une source audio (figure 4)
1 Connectez la fiche 3,5 mm stéreo du cable audio stéreo à la sortie de casque d'écoute d'une source audio (une TV, une chaine hi-fi ou un PC, par exemple).
- Si la source audio en question est équipée d'une sortie de casque d'écoute de 6,3 mm, utilisez la fiche adaptatrice stéreo de 3,5 mm à 6,3 mm fournie.
2 MettezYOUR source audio sous tension et augmentez prudemment son volume. L'indicateur d'alimentation (la diode luminescente rouge) de I'emetreur s'allume des reception d'un signal audio.
3 Mettez le casque d'écoute sous tension. Il est possible que vous entendiez un sufflement dans le casque. C'est que votre casque n'a pas encore eté adequatement régle sur l'émetteur.
4 Pour symponiser, tournez le bouton de symponisation jusqu'à ce que le signal soit aussi clair que possible.
5 Ajustez le volume au niveau désiré au moyen de la commande de volume du casque d'écoute
Utilisation de base
Lorsque l'émetteur FM est connecté à une sortie de casque d'écoute ou une source audio.
1 Mettez sous tensionYOUR source audio et augmentez prudemment son volume. L'indicateur d'alimentation (la diode luminescente rouge) de I'emetreur s'allume des qu'est reçu un signal audio.
2 Mettez le casque d'écoute sous tension. Il est possible qu'un sifflement se fasse entendre dans le casque d'écoute, ce qui signifie que votre casque n'a pas encore eté correctement règlé sur l'émetteur.
3 Pour symponiser, tournez le bouton de symponisation jusqu'à ce que le signal soit aussi clair que possible.
4 Ajustez le volume au niveau désiré à l'aide de la commande de volume du casque d'écoute.
En cas de dysfonctionnement, vérifie d'abord les points listés ci-dessous, avant que de penser à faire réparer l'appareil.
Si les indications ci-dessous ne sont pas suffisantes à la solution du problème, consultez le revendeur ou le centre de service après-venture.
AVERTISSEMENT : Vous ne doivent enaucun cas tenter de réparer votre apparéil vous même,car cela entrainerait l'annulation de la garantie délivrée lors de I'achat de l'appareil.
| Problème | Solution |
| Pas de son | - Assurez-vous de ce que l'adaptateur CA/CC est correctement inséré dans la prise CA et que son connecteur CC est lui-même correctement inséré dans le connecteur d'entrée CC 12 voltsitué à l'arrêté de l'émetteur. - Vérifiez que le commutateur de mise sous tension/hors tension (On/Off) se trouve bien sur la position On (sous tension). - Les piles du casque d'écoute fonctionnent en état de charge faible. Enlevez les coussins auriculaires. Enlevez les piles et placez-les dans le compartment de charge de l'émetteur pour qu'elles puissant se recharger. (voir "Alimentation du casque d'écoute"). - Assurez-vous de ce que la source audio est sous tension et qu'elle est bien réglée sur un canal audio. - Volume non régle. Ajustez le volume de la source audio/casque d'écoute à un niveau plus haut. - Ajustez la fréquence de syntonisation du casque d'écoute. Tournez le bouton de syntonisation jusqu'à ce que le signal soit aussi clair que possible. - Utilisez l'émetteur HC8352. Certains émetteurs déjà intégrés dans d'autres équipements peuvent ne pas être compatibles avec le casque d'écoute HC8355, étant donné la technologie avancée utilisée dans ce dernier système. |
| Distorsion sonore | - Ajustez la fréquence de syntonisation du casque d'écoute. Pour symponiser, tournez le bouton de syntonisation jusqu'à ce que le signal soit aussi clair que possible. - Ajustez la fréquence de l'émetteur. Sélectionnez l'un des 2 canaux de l'émetteur. Ajustez ensuite la fréquence du casque d'écoute en tournant le bouton de syntonisation jusqu'à ce que le signal soit aussi clair que possible. |
Dépistage des pannes
| Distorsion sonore | - Les piles du casque d'écoute fonctionnent en état de charge faible. Enlevez les coussins auriculaires. Enlevez les piles et placez-les dans le compariment de charge de l'émetteur pour qu'elles puissant se recharger. (voir "Alimentation du casque d'écoute"). - Assurez-vous de ce que le volume sur la source audio/le casque d'écoute n'est pas exagéré. Réduiseze le volume, si nécessaire. - La distance par rapport à l'émetteur est trop grande. Rapprochez-vous de l'émetteur. - Interférences d'éclairages au néon/ autres sources radio. Déplacez l'émetteur ou le casque d'écoute/changez le canal de l'émetteur. - Utilisez l'émetteur HC8352. Certains émetteurs déjà intégrés dans d'autres équipements peuvent ne pas être compatibles avec le casque d'écoute HC8355, étant donné la technologie avancée utilisée dans ce dernier système. |
| Entretien | - Si vous ne devez pas utiliser le casque d'écoute pendant une longue période, veuillez enlever les piles afin d'éviter les fuites et corrosions évientuelles. - Si vous devez replacer les piles, n'utilise que des piles NiCd LR03/AAA (des Philips, de préférence). - Ne laissez pas le casque d'écoute à proximité de sources de chaleur. Ne le laissez pas exposé à la lumière directe du soleil, protégéz le de la poussière, de l'humidité, de la pluie et évitez les chocs mécaniques. - Pour le nettoyage du casque d'écoute ou de l'émetteur, n'employez jamais de l'alcool, du diluant ou des substances à base de pétrole. Utilisez只不过 une peau de chamois légèrement humide pour nettoyer le boitier. - N'utilise pas de produits de nettoyage contenant de l'alcool, de l'essence térébenthine, de l'ammoniaque ou des abrasifs : ces produits pourraient endommager le boitier. |
Protection de votre ouie! Une utilisation prolongée à un volume élevé peut endommager définitivement votre ouie.
| Système: | Fréquence Radio (RF) |
| Fréquence porteuse: (Émetteur HC8352 ) | Canal 1: 863.5 MHz Canal 2: 864.5 MHz |
| Fréquence porteuse: (Casque d'écoute HC8355) | de 863.2 à 864.7 MHz (Syntonisation manuelle) |
| Modulation: | Modulation de fréquence (FM) |
| Puisance de sortie en rayonnement : | <10m Watts |
| Plage de transmission effective: | jusqu'à 100 mètres, omnidirectionnelle (360°) |
| Niveau d'entrée : | 200 mVrms (onde sinusoidale 1 kHz) |
| Tension d'alimentation - émetteur : | 12Volt / 200 mA CC, positif centre |
| Tension d'alimentation - casque d'écoute : | 2 piles LR03 (AAA, NiCd) |
| Plage de fréquence (Casque d'écoute): | 10 – 19,000 Hz |
| Rapport signal/bruit : | > 55 dB (onde sinusoidale 1 kHz, pondéré A) |
| Distorsion: | < 0.5% DHT |
| Séparation des canaux : | > 30 dB |
Règlementations Européennes
Ce produit a été concu, testé et fabriqué selon la Directive Européenne R&TTE, 1999/5/EC.
Selon cette directive, ce produit peut-être mis en circulation dans les états suivants:
Voir la Directive R&TTE 1999/5/EC.
Ce produit satisfait aux exigences de classe 3 comme établi dans la NET 300 445.
