Marchio	Philips
Modello	SBCHC8350
Tipo di prodotto	Catena Hi-Fi / Sistema audio senza fili FM
Frequenza portante (trasmettitore)	Canale 1: 863,5 MHz / Canale 2: 864,5 MHz
Frequenza portante (cuffie)	863,2 a 864,7 MHz (sintonizzazione manuale)
Modulazione	FM (modulazione di frequenza)
Portata di trasmissione	Fino a 100 metri, omnidirezionale (360°)
Livello di ingresso audio	200 mVrms (seno 1 kHz)
Alimentazione del trasmettitore	12 V CC / 200 mA, adattatore di rete Philips SBC CS030/00
Alimentazione delle cuffie	2 batterie ricaricabili NiCd LR03/AAA, 550 mAh
Tempo di carica delle batterie	Circa 16 ore per una carica completa
Gamma di frequenze (cuffie)	10 – 19 000 Hz
Rapporto segnale/rumore	Superiore a 55 dB (ponderato A)
Distorsione armonica totale	Meno dello 0,5%
Separazione dei canali	Superiore a 30 dB
Potenza di uscita RF	Meno di 10 mW
Ingresso audio	Presa 3,5 mm stereo (adattatore 6,35 mm incluso)
Funzionalità principali	Trasmissione senza fili FM, accensione/spegnimento automatico, indicatore di carica LED, carica delle batterie tramite trasmettitore, selezione del canale (2 canali)
Accessori inclusi	Trasmettitore FM SBC HC8352, cuffie FM SBC HC8355, adattatore di rete, 2 batterie NiCd, adattatore jack, tubo antenna
Manutenzione	Pulire con un panno leggermente umido; non utilizzare alcol, diluente o prodotti abrasivi
Sicurezza	Non esporre a umidità, pioggia, calore eccessivo o luce solare diretta; non tentare di riparare da soli
Ambiente	Imballaggio riciclabile; batterie usate da smaltire secondo le norme locali

Domande frequenti - SBCHC8350 PHILIPS

Come ricaricare le batterie delle cuffie?

Rimuovere le batterie dalle cuffie, posizionarle nel vano di carica del trasmettitore. Il LED verde si accende. Contare circa 16 ore per una carica completa.

Perché non c'è audio?

Verificare l'alimentazione del trasmettitore (adattatore ben collegato), che le cuffie siano accese, che le batterie siano cariche, che la sorgente audio sia in funzione e che il volume sia sufficiente. Regolare anche la sintonizzazione delle cuffie.

Qual è la portata massima delle cuffie?

La portata può raggiungere 100 metri in campo aperto, attraverso muri e ostacoli, ma le interferenze possono ridurre questa distanza.

Posso utilizzare più cuffie con lo stesso trasmettitore?

Sì, a condizione che le cuffie aggiuntive funzionino nella banda 864 MHz e rilevino un tono pilota di 19 kHz. Verificare le specifiche tecniche.

Come sintonizzare le cuffie sul trasmettitore?

Ruotare la manopola di sintonizzazione delle cuffie fino a ottenere un segnale chiaro. È anche possibile cambiare il canale del trasmettitore (1 o 2) per migliorare la ricezione.

Che tipo di batterie utilizzare nelle cuffie?

Utilizzare esclusivamente batterie ricaricabili NiCd LR03/AAA (preferibilmente Philips). Non utilizzare batterie NiMH o alcaline, potrebbero danneggiare il sistema.

L'audio è distorto, cosa fare?

Verificare che le batterie siano cariche, ridurre il volume se necessario, avvicinarsi al trasmettitore, cambiare canale (1 o 2) e regolare la sintonizzazione.

Come pulire le cuffie e il trasmettitore?

Utilizzare un panno leggermente umido (pelle scamosciata). Non utilizzare mai alcool, diluente o prodotti abrasivi che potrebbero danneggiare l'involucro.

Posso collegare il trasmettitore a un televisore?

Sì, collegare il cavo audio all'uscita cuffie della TV (presa 3,5 mm). Se la TV ha un'uscita da 6,35 mm, utilizzare l'adattatore incluso.

La garanzia è mantenuta se riparo io stesso l'apparecchio?

No, qualsiasi tentativo di riparazione da parte vostra annulla la garanzia. Consultare sempre un rivenditore o un centro di assistenza autorizzato.

MANUALE UTENTE SBCHC8350 PHILIPS

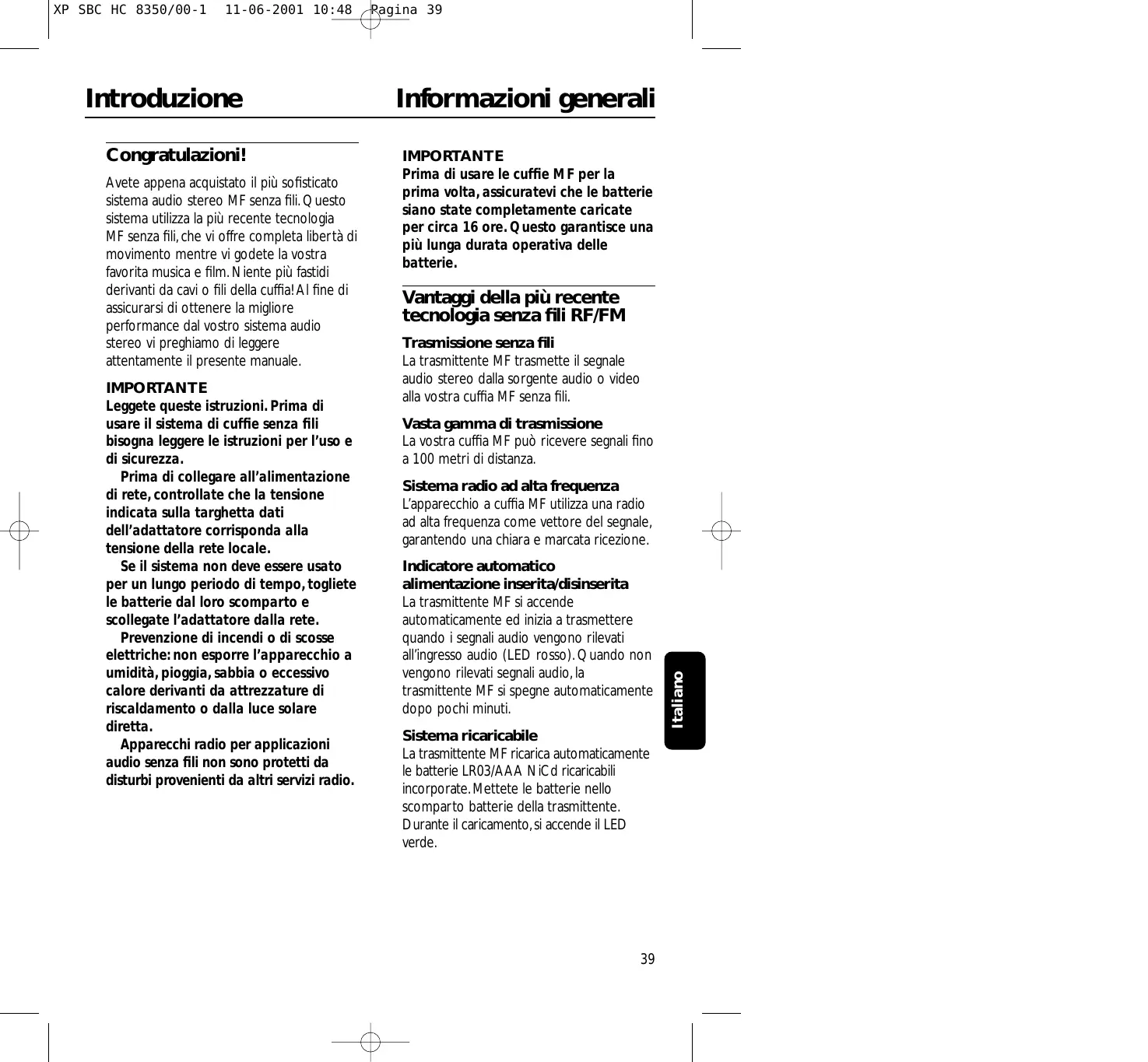

Informazioni generali

Congratulations!

Avete appena acquistato il più sofisticato
systema audio stereo MF nella. Questo
sistema utilizza la più recente technologia
MF nella, che vi offre completinga libertà di
movimento nelle vi godete la vostra
favorita musica e film. Niente più fastidi
derivanti da cavi o fili della cuffia! Al fine di
assicurarsi di ottenere la migliorere
performance dal vostro sistema audio
stereo vi preghiamo di leggere
attentamente il presente manuale.

IMPORTANT

Leggete queste istruzioni. Prima di usare il systemadi cuffie sans fili bisogna leggere le istruzioni per I'uso e di sicurezza.

Prima di collegare all'alimentazione di rete, controllate che la tensione indica sulla targhetta dati dell'adattatore corrisponda alla tensione della rete locale.

Se ilsystemanondeveseessoperunlungoperoxidetoglietelebatteriedaloroscompartoe scollegateI'adattatoredalla rete.

Prevenzione di incendi o di scosse elettriche: non esporre l'apparecchio a umidità, pioggia, sabbia o effecivo calore derivanti da attrezzature di riscaldamento o alla luce solare diretta.

Apparecchi radio per applicazioni audioenza fili non sono protetti da disturbi provenienti da altri servizi radio.

IMPORTANT

Prima di usare le cuffie MF per la prima volta, assicuratevi che le batterie siano state completamente caricate per circa 16 ore. Questo garantisce una più lunga durata operativa delle batterie.

Vantaggi della più recente Tecnologiaenza fili RF/FM

Trasmissione sanza fili

La trasmittente MF trasmette il segnale audio stereo alla sorgente audio o video alla vostra cuffia MF penza fili.

Vasta gamma di trasmissione

La vostra cuffia MF può ricevere segnali fino a 100 metri di distanza.

Sistema radio ad alta frequenza

L'apparecchio a cuffia MF utilizza una radio ad alta frequenza come vettore del segnale, garantendo una chiara e marcata ricezione.

Indicatore automatico alimentazione insertita/disinserita

La trasmittente MF si accende automaticamente ed inizia a trasmettere quando i segnali audio vengono rilevati all'ingresso audio (LED grosso). Quando non vengono rilevati segnali audio, la trasmittente MF si spegne automaticamente dopo pochi minuti.

Sistema ricaricabile

La trasmittente MF ricarica automaticamente le batterie LR03/AAA NiCd ricaricabili incorporate. Mettete le batterie dello scomparto batterie della trasmittente. Durante il caricamento, si accende il LED verde.

Facile transmission

La cuffia MF può ricevere segnali alla trasmittente,ancheattraversobarriere come portepareti e finestre.

Cuffie multiple con una sola trasmittente

Si può usare un numero addizionale di cuffie e/o altoparlanti perché fili con una singola trasmittente se:

• funzionano nella banda di 864 M
• si più rilevare un suono pilota di 19kHz

Vi preghiamo di consultare la schedda della specifica tecnica dell'apparecchio per confermare la compatibilità.

Contenuto del kit

Questoistema di cuffia MF consiste dei seguenti accessori:

1 x trasmittente MF, SBC HC8352
1 x cuffia MF, SBC HC8355
1 x adattatore CA/CC 12 volt/200 mA, SBC CS30/00
2 x batterie ricaricabili LR03/AAA (NiCd), 550 mAh
1 x spina adattatrice stereo da 3,5 mm a 6,3 mm
1 x tubo dell'antenna

Trasmittente (figura 1)

7 Pannello di controllo Cuffia (figura 2)

1 Indicatore di carica - durante il ricaricamento, si accende il LED verde. Batterie completamente scariche saranno cariche dopo circa 16 ore.
2 Indicatore di alimentazione - si illumina quando vengono rilevati dei segnali audio all'ingresso audio.
3 Scomparto di ricarica - mettete le batterie dello scomparto batterie della trasmittente. Durante il ricaricamento, si accende il LED verde.
4 Alimentazione CC - collegate l'adattatore CA/CC di 12 volt /200 mA
5 Ingresso mm audio cuffia stereo di 3,5 - collega la trasmittente MF ad una sorgente audio.
6 Cambio di canale - selezionate uno di 2 canali per la migliorie ricezione. Vi consigliamo di selezionate canale 1 come prima opzione.
8 Indicazione di alimentazione - si accende quando in uso.
9 Alimentazione insertita/disinserita – mettete il selettore in posizione acceso/spento per accendere/spagnere la cuffia.
10 Scomparto batterie - rimuovete i cuscini auricolari, tirate fuori le batterie e mettetele dello scomparto batterie di ricarica della trasmittente per ricaricarle.
11 Volume - regolate il volume al livello di ascolto desiderato.
12 Sintonizzazione - girare la rotella di sintonizzazione fino a quando il segnale è al massimo alla chiarezza.

Alimentazione della trasmittente

IMPORTANT

Usare solamente I'adattatore Philips CA/CC 12 volt/200 mA, SBC CS30/00

1 Assicuratevi che la tensione nominale dell'adattatore corrisponda a quella della presa.
2 Collegate il connettore CC dell'adattatore CA/CC al connettore d'ingresso dell'alimentazione CC che si trova sul retro della trasmittente.
3 Collegate l'adattatore CA/CC di 12 Volt/200 mA alla presa della rete.

• Scollegate sempre l'adattatore CA/CC se la trasmittente non viene usata per un lungo periodo di tempo.

4 Inserite il tubo dell'antenna nel foro che si trova sopra la trasmittente. Assicuratevi che il filo che esce da quel foro venga guidato nel tubo dell'antenna.
- L'installazione corretta del tubo dell'antenna migliorera la gamma di trasmissione.

Alimentazione della cuffia

IMPORTANT

Usate solo batterie LR03/AAA NiCd ricaricabili (preferbilmente Philips).

Non usate batterie NiMH o alcaline poiché potrebbero danneggiare ilsystema MF penza filli!

1 Controllate che il tasto dell'alimentazione della cuffia MF sia in posizione.
2 Per ricaricare le batterie LR03/AAA NiCd ricaricabili incorporate della cuffia, aprite lo scompar to batterie della cuffia. Tirate fuori le batterie e mettele dello scomparto di ricarica della trasmittente per ricaricarle.

Note:

Batterie completeness scariche hanno bisogno di circa 16 ore di ricarica.

Rimuovete sempre le batterie se la cuffia non viene usata per un lungo periodo di tempo.

Le batterie contengono delle sostenze chimiche, quando vi raccomandiamo di smaltirle nel modo adeguato.

Informazione ecologica

Tutto il materiale d'imballaggio non necessario è stato omesso Abbiamo fatto il nostro miglior per renderere l'imballaggio facile da分开are in due tipi di materiali mono: cartone e polietilene.

L'apparecchio consiste di materiale che può essere riciclato se smontato da un'azienda specializzata. Si prega osservare i regolamenti locali riguardanti lo smaltimento di materiale da imballaggio, batterie scariche e vecchi apparecchi.

Sostituzione delle batterie della cuffia (figura 3)

IMPORTANT

Usate solo batterie LR03/AAA NiCd ricaricabili (preferibilmente Philips).

Non usate batterie NiMH o alcaline poiché potrebbero danneggiare ilsystema MF penza filli!

1 Rimuovete i cuscini auricolari.
2 Estraete le batterie e smaltitele in modo adeguato.
3 Inserite nuove batterie. Usate solo batterie LR03/AAA NiCd ricaricabili (preferibilmente Philips).
4 Assicuratevi che le batterie vengano inserte correttamente come indicate dai significi incisi nella sede delle batterie.
5 Riponete i cuscini auricolari nei loro gusci.

IMPORTANT

Prima di usare le cuffie MF per la prima volta, assicuratevi che le batterie siano completenesse caricate per 16 ore. Questo garantisce una più lunga durata operativa delle batterie.

Collegamento della trasmittente MF all'uscita della cuffia di una sorgente audio (figura 4)

1 Collegate la spina stereo di 3,5mm del cavo audio stereo all'uscita della cuffia di una sorgente audio, come TV, Hi-fi o PC.

• In caso la sorgente audio abbia un'uscita cuffia di 6,3mm, usate la spina adattatrice stereo da 3,5 mm a 6,3 mm.

2 Accendete la sorgente audio ed aumentatene cautamente il volume. Il LED rosso dell'indicatore di alimentazione della trasmittente si illumina quando sta ricevendo un segnale audio.
3 Accendete la cuffia. Potreste udire un sibilo nella cuffia se esta non è sintonizzata sulla trasmittente.
4 Per sintonizzato, girare la rotella di sintonizzazione fino a quando il segnale è al massimo alla chiarezza.
5 Regolate il volume al livello desiderato, utilizzando il controllo del volume della cuffia.

Funzionamento di base

Quando la trasmittente MF è collegata a un'uscita di cuffia di una sorgente audio.

1 Accendete la sorgente audio ed aumentatene cautamente il volume. Il LED grosso dell'indicatore di alimentazione della trasmittente si illumina quando sta ricevendo un segnale audio.
2 Accendete la cuffia. Potreste udire un sibilo nella cuffia se esta non è sintonizzata sulla trasmittente.
3 Per sintonizzato, girare la rotella di sintonizzazione fino a quando il segnale è al massimo alla chiarezza.
4 Regolate il volume al livello desiderato, utilizzando il controllo del volume della cuffia.

Ricerca dei guasti

Suono distorto

- Controllate che il volume della sorgente audio/cuffia non sia stato impostato ad un livello troppo alto. Riducete il volume.- La distance dalla trasmittente è troppo grande. Portatevi più vicino alla trasmittente.- Interferenza da lampade fluorescenti/altre sorgenti radio. Spostate la trasmittente o la cuffia ad un altro posto/cambiate il canale della trasmittente.- Utilizzate la trasmittente HC8352. Alcune trasmittenti giorni incorporates nell'attrezzatura potrebbero non essere compatibili con la cuffia HC8355 a causa dell'alta technologia utilizzata in questo modello.

Manutenzione

- Se la cuffia non deve essere usata per un lungo periodo di tempo, vi preghiamo togliere le batterie per impedire perdite e corrosione.- Sostituite le batterie soltanto con LR03/AAA NiCd (preferibilmente Philips).- Non lasciate la cuffia vicino alla sorgente. Non esponetela alla diretta luce del sole, ad eccessiva polvere, alla pioggia o a qualsiasiorda urto meccanico.- Non usate alcool, diluente o sostanje a base di petrolio per pulire la cuffia o la trasmittente. Usate un panno di pelle di camoscio per pulire l'alloggiamento.- Non usate detersivi che contengono alcool, alcool depurato, ammoniaca o abrasivi poché potrebbero danneggiare l'alloggiamento.

Sicurezza d'ascolto!

Un uso continuo ad alto volume può provocare danni permanenti all'udito.

Caratteristica
Regolazioni

Sistema:	Frequenza Radio (RF)
Frequenza vettore: (Trasmittente HC8352 )	Canale 1: 863.5 MHz Canale 2: 864.5 MHz
Frequenza vettore: (Cuffia HC8355)	863.2 a 864.7 MHz (Sintonizzazione manuale)
Modulazione:	Modulazione di Freqenza (FM)
Potenza di uscita irradiata:	<10m Watt
Gamma di trasmissione effettiva:	fino a 100 metri, multidirezionale (360°)
Livello d'ingresso:	200 mVrms (1 kHz oscillatore sinusoidale)
Alimentazione – trasmittente:	12Volt / 200 mA CC, positivo al centro
Alimentazione – cuffia:	2 x LR03 (AAA) batterie (NiCd)
Gamma della frequenza (Cuffia):	10 – 19,000 Hz
Rapporto segnale/rumore:	> 55 dB (1 kHz oscillazione sinusoidale, ponderato A)
Distorsione:	< 0.5% THD
Separazione dei canali:	> 30 dB

Regolazioni Europee

Questo prodotto è stato progettato, collaudato e prodotto secondo la direttiva europea R&TTE 1999/5CE.

Ai sensi della suddetta Direttiva, quello prodotto cui èsso essere acquistato eesso in servizio nei seguenti stati:

Direttiva R&TTE 1999/5/CE

B

DK

E

X

GR

F

IRL

L

A

P

s

UK

N

D

CH

Questo prodotto è conforme ai requisiti di classe 3 come indicato nella NET 445.
