SBCHC8800 - Chaîne Hi-Fi PHILIPS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système audio sans fil FM pour casque d'écoute
Marque	Philips
Modèle	SBCHC8800 (émetteur HC8802, casque HC8805)
Alimentation émetteur	Adaptateur CA/CC 12V/200mA (Philips SBC CS030/00)
Alimentation casque	2 piles rechargeables NiMH LR03/AAA (16h de charge)
Transmission	FM sans fil, fréquence 863-865 MHz, portée jusqu'à 100 m (360°)
Modulation	Modulation de fréquence (FM)
Réponse en fréquences	10 – 23 000 Hz
Rapport signal/bruit	> 60 dB
Distorsion	< 0,5% DHT
Nombre de canaux	3 canaux sélectionnables sur émetteur
Fonctions principales	Syntonisation automatique, sourdine Mute, mise en marche/arrêt automatique, système de charge intégré, compatibilité multi-casques
Entrée audio	Jack stéréo 3,5 mm (adaptateur 6,3 mm fourni)
Accessoires inclus	Émetteur HC8802, câble audio (2 m, 3,5 mm vers RCA), câble de charge (55 cm), adaptateur 3,5 vers 6,3 mm, broche de support casque
Entretien et nettoyage	Nettoyer avec un chiffon doux légèrement humide; ne pas utiliser d'alcool, diluant, ammoniac ou abrasifs
Sécurité	Ne pas exposer à l'humidité, pluie, chaleur excessive ou lumière directe du soleil; débrancher en cas de non-utilisation prolongée
Protection auditive	Une utilisation prolongée à volume élevé peut endommager l'ouïe
Informations générales	Notice 133 pages, certifié R&TTE 1999/5/EC

FOIRE AUX QUESTIONS - SBCHC8800 PHILIPS

Que faire si je n'entends aucun son ?

Vérifiez d'abord que l'adaptateur secteur est bien branché et que le casque est sous tension. Assurez-vous que les piles sont chargées (rechargez 16 h si nécessaire). Montez le volume de la source audio et du casque. Enfin, syntonisez le casque en appuyant 1 seconde sur le bouton de syntonisation.

Le son est déformé, que dois-je faire ?

Réduisez le volume de la source et du casque. Rechargez les piles si l'indicateur clignote. Rapprochez-vous de l'émetteur. Changez le canal de l'émetteur (sélecteur à l'arrière) puis resyntonisez le casque. Éloignez l'émetteur des sources d'interférences (néons, autres appareils radio).

Comment recharger le casque ?

Utilisez le câble de charge fourni pour relier l'entrée de charge du casque à celle de l'émetteur. Le voyant vert de l'émetteur s'allume. La charge complète dure environ 16 heures. Le casque s'éteint automatiquement pendant la charge.

Quels types de piles utiliser ?

Utilisez exclusivement des piles rechargeables NiMH LR03/AAA (type standard, de préférence Philips). N'utilisez jamais de piles NiCd ou alcalines, car cela pourrait endommager le système.

Comment remplacer les piles du casque ?

Retirez les coussins auriculaires, puis les piles usagées. Insérez deux piles NiMH LR03/AAA neuves en respectant les polarités indiquées. Remettez les coussins en place.

Le casque ne s'appaîre pas avec l'émetteur

Appuyez sur le bouton de syntonisation du casque et maintenez-le enfoncé environ 1 seconde. Si cela ne fonctionne pas, changez le canal de l'émetteur (position 1,2 ou 3) et répétez la syntonisation.

Quelle est la portée maximale ?

La portée peut atteindre 100 mètres en champ libre, avec une couverture omnidirectionnelle (360°). Les obstacles (murs, portes) réduisent la portée.

Puis-je utiliser plusieurs casques avec le même émetteur ?

Oui, à condition que les casques supplémentaires fonctionnent dans la bande 864 MHz et détectent un ton pilote de 19 kHz. Vérifiez la compatibilité dans les spécifications de l'appareil.

Comment nettoyer le casque ou l'émetteur ?

Nettoyez avec une peau de chamois légèrement humide. N'utilisez jamais d'alcool, de diluant, d'ammoniaque ou de produits abrasifs, car ils pourraient endommager le boîtier.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché (12V/200mA). Assurez-vous que le commutateur d'alimentation du casque est sur la position On. Si les piles sont faibles, rechargez-les 16 heures.

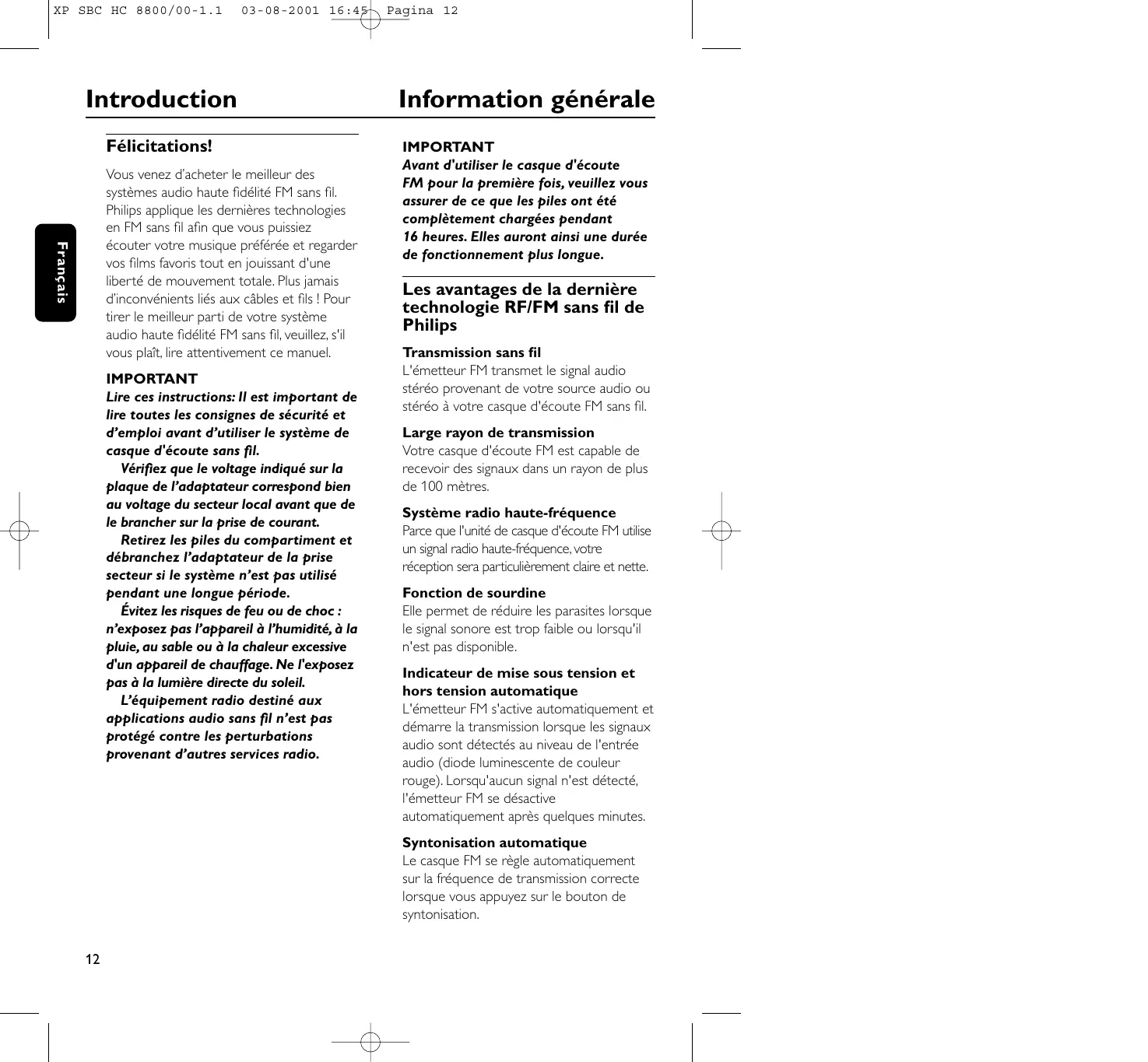

MODE D'EMPLOI SBCHC8800 PHILIPS

Information générale

Félicitations!

Vous venez d'acheter le meilleur des systèmes audio haute fidélité FM sans fil. Philips applique les dernières technologies en FM sans fil afin que vous puissiez écouter votre musique préférée et regarder vos films favoris tout en jouissant d'une liberté de mouvement totale. Plus jamais d'inconvénients liés aux câbles et fils ! Pour tirer le meilleur parti de votre système audio haute fidélité FM sans fil, veuillez, s'il vous plaît, lire attentivement ce manuel.

IMPORTANT

Lire ces instructions: Il est important de lire toutes les consignes de sécurité et d'emploi avant d'utiliser le système de casque d'écoute sans fil.

Vérifiez que le voltage indiqué sur la plaque de l'adaptateur correspond bien au voltage du secteur local avant que de le brancher sur la prise de courant.

Retirez les piles du compartiment et débranchez l'adaptateur de la prise secteur si le système n'est pas utilisé pendant une longue période.

Évitez les risques de feu ou de choc : n'exposez pas l'appareil à l'humidité, à la pluie, au sable ou à la chaleur excessive d'un appareil de chauffage. Ne l'exposez pas à la lumière directe du soleil.

L'équipement radio destiné aux applications audio sans fil n'est pas protégé contre les perturbations provenant d'autres services radio.

IMPORTANT

Avant d'utiliser le casque d'écoute FM pour la première fois, veuillez vous assurer de ce que les piles ont été complètement chargées pendant 16 heures. Elles auront ainsi une durée de fonctionnement plus longue.

Les avantages de la dernière technologie RF/FM sans fil de Philips

Transmission sans fil

L'émetteur FM transmet le signal audio stéréo provenant de votre source audio ou stéréo à votre casque d'écoute FM sans fil.

Large rayon de transmission

Votre casque d'écoute FM est capable de recevoir des signaux dans un rayon de plus de 100 mètres.

Système radio haute-fréquence

Parce que l'unité de casque d'écoute FM utilise un signal radio haute-fréquence, votre réception sera particulièrement claire et nette.

Fonction de sourdine

Elle permet de réduire les parasites lorsque le signal sonore est trop faible ou lorsqu'il n'est pas disponible.

Indicateur de mise sous tension et hors tension automatique

L'émetteur FM s'active automatiquement et démarre la transmission lorsque les signaux audio sont détectés au niveau de l'entrée audio (diode luminescente de couleur rouge). Lorsqu'aucun signal n'est détecté, l'émetteur FM se désactive automatiquement après quelques minutes.

Syntonisation automatique

Le casque FM se règle automatiquement sur la fréquence de transmission correcte lorsque vous appuyez sur le bouton de syntonisation.

Système de charge

L'émetteur FM recharge les piles NiMH LR03/AAA intégrées du casque d'écoute. Il suffit de mettre le casque en position et de relier le casque d'écoute et l'émetteur au moyen du câble de charge. La diode luminescente de couleur verte s'allume pendant la charge.

Transmission facile

Le casque d'écoute FM est capable de recevoir des signaux de l'émetteur, et ce, même à travers des obstacles tels que portes, murs, fenêtres.

Plusieurs casques fonctionnant sur un seul émetteur

Il est possible d'utiliser un certain nombre de casques d'écoute supplémentaires et ou des haut-parleurs sans fils sur un seul émetteur si ces appareils sont capables: - de fonctionner dans la bande 864 MHz - de détecter un ton pilote de 19 kHz.

Pour vérifier la compatibilité, veuillez consulter les fiches de spécification électrique de l'appareil.

Contenu de l'équipement

Ce système de casque FM comprend les accessoires suivants:

1 x émetteur FM SBC HC8802

1 x câble audio (2 m) avec fiche stéréo 3,5 mm et 2 fiches RCA

1 x câble de charge (55 cm)

1 x fiche adaptatrice stéréo de 3,5 mm à 6,3 mm
1 x broche de support casque

Émetteur (figure 1)

1 Broche de support casque

2 Indicateur d'alimentation – s'allume lorsque des signaux audio sont détectés au niveau de l'entrée audio.
3 Indicateur de charge – S'allume lorsque le câble de charge connecte le casque d'écoute à l'émetteur FM. Des piles complètement déchargées arriveront à charge complète après 16 heures de charge.
4 Entrée de charge – connectez le câble de charge à l'entrée correspondante.
5 Alimentation CC – se connecte à l'adaptateur CA/CC 12 volts/200mA
6 Entrée audio 3,5 pour casque stéréo – connecte votre émetteur FM à une source audio.
7 Commutateur de canal – sélectionnez l'un des 3 canaux disponibles pour obtenir la meilleure réception. Nous vous conseillons de sélectionner le canal 1 en première option.
8 Panneau de commandes

Casque d'écoute (figure 2)

9 Mise sous tension/hors tension – enfoncez le bouton pour mettre le casque d'écoute sous tension ou hors tension.

10 Indication d'alimentation – s'allume lorsque le casque est sous tension. Lorsque les piles sont faibles, l'indicateur d'alimentation clignote. Vous devez alors recharger le casque d'écoute pendant environ 16 heures avant de l'utiliser à nouveau.
11 Indicateur de charge – s'allume lorsque le câble de charge relie le casque d'écoute à l'émetteur FM. Des piles complètement déchargées mettront environ 16 heures pour se recharger complètement.
12 Entrée de charge – connectez le câble de charge à l'entrée. Le voyant luminescent vert indicateur de charge situé à l'avant de l'émetteur doit s'allumer pour indiquer que le casque d'écoute est en train de se recharger.
13 Syntonisation – appuyez sur le bouton de syntonisation et tenez-le enfoncé pendant 1 seconde. Le casque se règle automatiquement sur la fréquence de transmission adéquate. Si tel n'est pas le cas, répétez la procédure.
14 Volume – ajustez le volume au niveau d'écoute désiré.

Alimentation de l'émetteur IMPORTANT

Utiliser exclusivement l'adaptateur CA/CC 12 Volt/200 mA Philips SBC CS030/00.

1 Assurez-vous de ce que la tension nominale de l'adaptateur correspond bien à la tension de la prise du secteur.
2 Connectez le connecteur CC de l'adaptateur CA/CC au connecteur d'entrée 12 volts CC situé à l'arrière de l'émetteur.
3 Connectez l'adaptateur CA/CC 12 volts/200 mA à la prise du secteur. - Déconnectez toujours l'adaptateur CA/CC lorsqu'il est clair que l'émetteur ne sera pas utilisé pendant une longue période.

Informations sur l'environnement

Tous les matériaux d'emballage inutiles ont été évités. Nous avons fait le maximum pour autoriser la séparation des matériaux d'emballage en trois catégories: le carton, le polystyrène expansé et le polyéthylène.

Votre équipement est constitué de matériaux recyclables, à condition d'être démonté par une société spécialisée. Veuillez observer les règles locales en vigueur pour le rebut des matériaux d'emballage, les piles usées et les anciens équipements.

Alimentation du casque d'écoute

IMPORTANT

N'utilisez que des piles rechargeables NiMH LR03/AAA (de préférence des piles Philips).

N'utilisez pas des piles NiCd ou des piles alcalines, vous pourriez, ce faisant, endommager votre système FM sans fil!

1 Assurez-vous de ce que le bouton de mise sous tension de votre casque d'écoute FM est bien sur la position de mise sous tension.
2 Lorsque le voyant rouge de l'indicateur d'alimentation situé sur le casque se met à clignoter, ceci indique que la charge des piles est faible.
3 Pour recharger les piles NiMH LR03/AAA intégrées, reliez le casque d'écoute et l'émetteur au moyen du câble de charge. (figure 3).

Notes:

Des piles complètement déchargées ont besoin d'environ 16 heures pour se recharger entièrement.

Le casque d'écoute FM se désactivera automatiquement pendant le processus de rechargement.

Enlevez toujours les piles lorsqu'il est clair que vous n'utiliserez pas le casque pendant une longue période.

Les piles contiennent des substances chimiques, leur mise au rebut doit donc se faire de manière conséquente.

Remplacement des piles du casque d'écoute (figure 4)

IMPORTANT

N'utilisez que des piles rechargeables NiMH LR03/AAA (de préférence des piles Philips).

N'utilisez pas des piles NiCd ou des piles alcalines, vous pourriez, ce faisant, endommager votre système FM sans fil!

1 Enlevez les coussins auriculaires.
2 Enlevez les piles et mettez-les au rebut comme il convient pour tout matériel chimique.
3 Placez de nouvelles piles. N'utilisez que des piles LR03/AAA NiMH (des Philips, de préférence).
4 Assurez-vous de ce que les piles ont été insérées conformément aux symboles gravés sur leur compartiment.
5 Remettez en place les coussins auriculaires sur les écouteurs.

IMPORTANT

Avant d'utiliser le casque FM pour la première fois, veuillez vous assurer de ce que les piles ont été chargées jusqu'à charge complète pendant environ 16 heures. Procéder de la sorte garantit à vos piles une durée de fonctionnement plus longue.

Connexion de l'émetteur FM à la sortie de casque d'écoute d'une source audio (figure 5)

1 Connectez la fiche 3,5 mm stéréo du câble audio stéréo à la sortie de casque d'écoute d'une source audio (une TV, une chaîne hi-fi ou un PC, par exemple).
- Si la source audio en question est équipée d'une sortie de casque d'écoute de 6,3 mm, utilisez la fiche adaptatrice stéréo de 3,5 mm à 6,3 mm fournie.
2 Mettez votre source audio sous tension et augmentez prudemment son volume. L'indicateur d'alimentation (la diode luminescente rouge) de l'émetteur s'allume dès réception d'un signal audio.
3 Mettez le casque d'écoute sous tension. Il est possible que vous entendiez un sifflement dans le casque. C'est que votre casque n'a pas encore été adéquatement réglé sur l'émetteur.
4 Pour syntoniser, appuyez sur le bouton de syntonisation et tenez-le enfoncé pendant environ 1 seconde. Si nécessaire, répétez cette démarche.
5 Ajustez le volume au niveau désiré au moyen de la commande de volume du casque d'écoute

Utilisation de base

Lorsque l'émetteur FM est connecté à une sortie de casque d'écoute ou une source audio.

1 Mettez sous tension votre source audio et augmentez prudemment son volume. L'indicateur d'alimentation (la diode luminescente rouge) de l'émetteur s'allume dès qu'est reçu un signal audio.
2 Mettez le casque d'écoute sous tension. Il est possible qu'un sifflement se fasse entendre dans le casque d'écoute, ce qui signifie que votre casque n'a pas encore été correctement réglé sur l'émetteur.
3 Pour syntoniser, appuyez sur le bouton de syntonisation et tenez-le enfoncé pendant environ 1 seconde. Si nécessaire, répétez cette démarche.
4 Ajustez le volume au niveau désiré à l'aide de la commande de volume du casque d'écoute.

En cas de dysfonctionnement, vérifiez d'abord les points listés ci-dessous, avant que de penser à faire réparer l'appareil.

Si les indications ci-dessous ne sont pas suffisantes à la solution du problème, consultez le revendeur ou le centre de service après-vente.

AVERTISSEMENT : Vous ne devez en aucun cas tenter de réparer votre appareil vous-même, car cela entraînerait l'annulation de la garantie délivrée lors de l'achat de l'appareil.

Problème	Solution
Pas de son	– Assurez-vous de ce que l'adaptateur CA/CC est correctement inséré dans la prise CA et que son connecteur CC est lui-même correctement inséré dans le connecteur d'entrée CC 12 volts situé à l'arrière de l'émetteur.–Vérifiez que le commutateur de mise sous tension/hors tension (On/Off) se trouve bien sur la position On (sous tension).– Les piles du casque d'écoute fonctionnent en état de charge faible. Reliez le casque de charge et l'émetteur au moyen du câble de charge. (voir "Alimentation du casque d'écoute").– Assurez-vous de ce que la source audio est sous tension et qu'elle est bien réglée sur un canal audio.–Volume non réglé. Ajustez le volume de la source audio/casque d'écoute à un niveau plus haut.– Ajustez la fréquence de syntonisation du casque d'écoute. Appuyez sur le bouton de syntonisation et tenez-le enfoncé pendant environ 1 seconde.– Utilisez l'émetteur HC8802. Certains émetteurs déjà intégrés dans d'autres équipements peuvent ne pas être compatibles avec le casque d'écoute HC8805, étant donné la technologie avancée utilisée dans ce dernier système.
Distorsion sonore	– Ajustez la fréquence de syntonisation du casque d'écoute. Enfoncez le bouton de syntonisation et tenez-le enfoncé pendant environ 1 seconde. Si nécessaire, répétez cette démarche.– Ajustez la fréquence de l'émetteur. Sélectionnez l'un des 3 canaux de l'émetteur. Ajustez ensuite la fréquence du casque d'écoute en appuyant sur le bouton de syntonisation et en le tenant enfoncé pendant environ 1 seconde.

Dépistage des pannes

Distorsion sonore

– Les piles du casque d'écoute fonctionnent en état de charge faible. Reliez le casque de charge et l'émetteur au moyen du câble de charge. (voir "Alimentation du casque d'écoute").– Assurez-vous de ce que le volume sur la source audio/le casque d'écoute n'est pas exagéré. Réduisez le volume, si nécessaire.– La distance par rapport à l'émetteur est trop grande. Rapprochez-vous de l'émetteur.– Interférences d'éclairages au néon/ d'autres sources radio. Déplacez l'émetteur ou le casque d'écoute/changez le canal de l'émetteur.– Utilisez l'émetteur HC8802. Certains émetteurs déjà intégrés dans d'autres équipements peuvent ne pas être compatibles avec le casque d'écoute HC8805, étant donné la technologie avancée utilisée dans ce dernier système.

Entretien

– Si vous ne devez pas utiliser le casque d'écoute pendant une longue période, veuillez enlever les piles afin d'éviter les fuites et corrosions éventuelles.– Si vous devez remplacer les piles, n'utilisez que des piles NiMH LR03/AAA (des Philips, de préférence).– Ne laissez pas le casque d'écoute à proximité de sources de chaleur. Ne le laissez pas exposé à la lumière directe du soleil, protégez le de la poussière, de l'humidité, de la pluie et évitez les chocs mécaniques.– Pour le nettoyage du casque d'écoute ou de l'émetteur; n'employez jamais de l'alcool, du diluant ou des substances à base de pétrole. Utilisez plutôt une peau de chamois légèrement humide pour nettoyer le boîtier.– N'utilisez pas de produits de nettoyage contenant de l'alcool, de l'essence térébenthine, de l'ammoniaque ou des abrasifs : ces produits pourraient endommager le boîtier.

Protection de votre ouïe! Une utilisation prolongée à un volume élevé peut endommager définitivement votre ouïe.

Spécifications
Régulations

Système:	Fréquence Radio (RF)
Fréquence porteuse:(Émetteur HC8802 )	Canal 1: 863.5 MHzCanal 2: 864.0 MHzCanal 3: 864.5 MHz
Fréquence porteuse:(Casque d'écoute HC8805)	de 863.2 à 864.7 MHz (syntonisation automatique)
Modulation:	Modulation de fréquence (FM)
Puissance de sortie en rayonnement :	<10m Watts
Plage de transmission effective:	jusqu'à 100 mètres, omnidirectionnelle (360°)
Niveau d'entrée :	500 mVrms (onde sinusoïdale 1 kHz)
Tension d'alimentation- émetteur :	12Volt / 200 mA CC, positif centre
Tension d'alimentation- casque d'écoute :	2 piles LR03 (AAA, NiMH)
Plage de fréquence(Casque d'écoute):	10 – 23,000 Hz
Rapport signal/bruit :	> 60 dB (onde sinusoïdale 1 kHz, pondéré A)
Distorsion:	< 0.5% DHT
Séparation des canaux :	> 30 dB

Règlementations Européennes

Ce produit a été conçu, testé et fabriqué selon la Directive Européenne R&TTE, 1999/5/EC.

Selon cette directive, ce produit peut-être mis en circulation dans les états suivants: Voir la Directive R&TTE 1999/5/EC.

Ce produit satisfait aux exigences de classe 3 comme établi dans la NET 300 445.
