| Ürün Türü | Kulaklık için Kablosuz FM Ses Sistemi |
| Marka | Philips |
| Model | SBCHC8800 (verici HC8802, kulaklık HC8805) |
| Verici Güç Kaynağı | AC/DC Adaptör 12V/200mA (Philips SBC CS030/00) |
| Kulaklık Güç Kaynağı | 2 adet şarj edilebilir NiMH LR03/AAA pil (16 saat şarj) |
| İletim | Kablosuz FM, 863-865 MHz frekans, 100 m'ye kadar menzil (360°) |
| Modülasyon | Frekans Modülasyonu (FM) |
| Frekans Yanıtı | 10 – 23 000 Hz |
| Sinyal/Gürültü Oranı | > 60 dB |
| Bozulma | < %0,5 THD |
| Kanal Sayısı | Vericide seçilebilir 3 kanal |
| Ana Fonksiyonlar | Otomatik ayarlama, Sessiz, otomatik açma/kapama, entegre şarj sistemi, çoklu kulaklık uyumluluğu |
| Ses Girişi | 3,5 mm stereo jak (6,3 mm adaptörü dahildir) |
| Dahil Olan Aksesuarlar | HC8802 verici, ses kablosu (2 m, 3,5 mm - RCA), şarj kablosu (55 cm), 3,5 mm - 6,3 mm adaptörü, kulaklık askı pimi |
| Bakım ve Temizlik | Hafif nemli yumuşak bir bezle temizleyin; alkol, tiner, amonyak veya aşındırıcılar kullanmayın |
| Güvenlik | Neme, yağmura, aşırı ısıya veya doğrudan güneş ışığına maruz bırakmayın; uzun süre kullanılmayacaksa fişini çekin |
| İşitme Koruması | Yüksek ses seviyesinde uzun süreli kullanım işitmeye zarar verebilir |
| Genel Bilgiler | 133 sayfa kılavuz, R&TTE 1999/5/EC sertifikalı |
Sık sorulan sorular - SBCHC8800 PHILIPS
Kullanıcıların soruları hakkında SBCHC8800 PHILIPS
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Hi-Fi sistemi PDF formatında ücretsiz! Kılavuzunuzu bulun SBCHC8800 - PHILIPS ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. SBCHC8800 markasının PHILIPS.

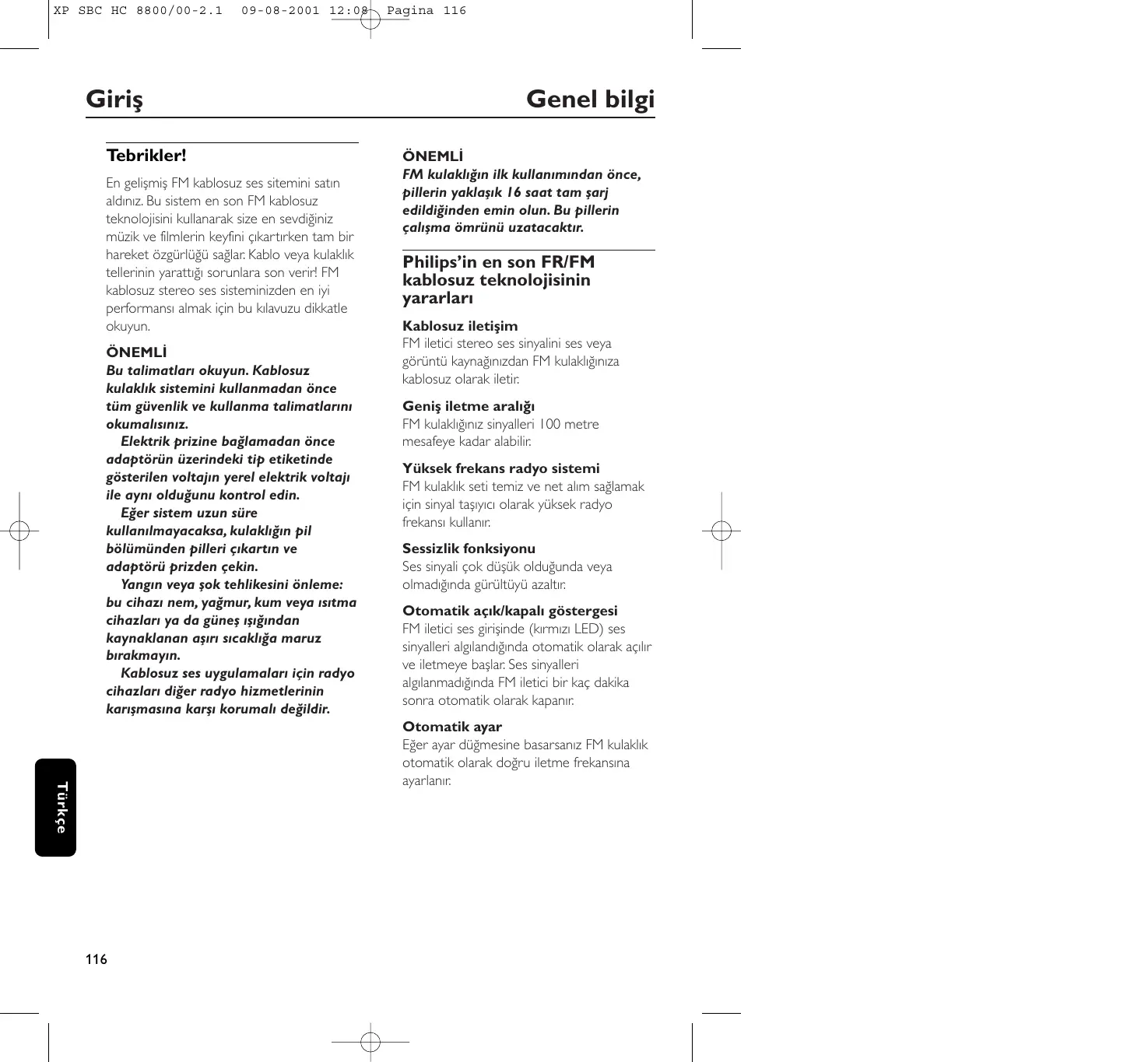

KULLANIM KILAVUZU SBCHC8800 PHILIPS
En gelişmiş FM kablosuz ses sitemini satın aldınız. Bu sistem en son FM kablosuz teknolojisini kullanarak size en sevdiğimiz müzik ve filmlerin keyfini çıkartırken tam bir hareket özgürlüğü sağlar: Kablo veya kulaklık tellerinin yarattığı sorunlara son verir! FM kablosuz stereo ses sisteminizden en iyi performansı almak için bu kılavuzu dikkatle okuyun.
ÖNEMLİ
Bu talimatları okuyun. Kablosuz kulaklık sistemini kullanmadan önce tüm güvenlik ve kullanma talimatlarını okumalisınız.
Elektrik prizine bağlamadan önce adaptörün üzerindeki tip etiketinde gösterilen voltajın yerel elektrik voltajı ile aynı olduğunu kontrol edin.
Eğer sistem uzun süre kullanılmayacaksa, kulaklığın pil bölümünden pilleri çıkartın ve adaptörü prizden çekin.
Yangın veya şok tehlikesini önleme: bu cihazı nem, yağmur, kum veya ısıtma cihazları ya da güneş ışığından kaynaklanan aşırı sıcaklığa maruz bırakmayın.
Kablosuz ses uygulamaları için radyo cihazları diğer radyo hizmetlerinin karışmasına karşı korumalı değildir.
ÖNEMLİ
FM kulaklığın ilk kullanımından önce, pillerin yaklaşık 16 saat tam şarj edildiğinden emin olun. Bu pillerin çalışma ömrünü uzatacaktır.
Philips'in en son FR/FM kablosuz teknolojisinin yararları
Kablosuz iletişim
FM iletici stereo ses sinyalini ses veya görüntü kaynağınızdan FM kulaklığınıza kablosuz olarak iletir.
Geniş iletme aralığı
FM kulaklığınız sinyalleri 100 metre mesafeye kadar alabilir.
Yüksek frekans radyo sistemi
FM kulaklık seti temiz ve net alım sağlamak için sinyal taşıyıcı olarak yüksek radyo frekansı kullanır.
Sessizlik fonksiyonu
Ses sinyali çok düşük olduğunda veya olmadığında gürültüyü azaltır.
Otomatik açık/kapalı göstergesi
FM iletici ses girişinde (kırmızı LED) ses sinyalleri algılandığında otomatik olarak açılır ve iletmeye başlar. Ses sinyalleri algılanmadığında FM iletici bir kaç dakika sonra otomatik olarak kapanır:
Otomatik ayar
Eğer ayar düğmesine basarsanız FM kulaklık otomatik olarak doğru iletme frekansına ayarlanır.
Şarj edilebilir sistem
FM ileticisi kulaklığın içindeki şarj edilebilir LR03/AAA NiMH pillerini şarj eder. Sadece kulaklığı yerleştirin ve kulaklık ile iletici arasındaki şarj kablosunu takın. Şarj sırasında yeşil LED yanar.
Kolay iletişim
FM kulaklık kapı, duvar; pencere gibi engellerin arkasından bile ileticiden sinyal alabilir.
Tek iletici ile birden fazla kulaklık
Eğer aşağıdaki şartlara uyuyorsa, ilave kulaklık ve/veya kablosuz hoparlörler tek bir iletici ile kullanılabilir:
- 864 MHz bantta çalışma
- 19 kHz pilot ton algılayabilme
- benzer parametreler uygular.
Uyumluluğun onayı için lütfen cihazın elektriksel özellikler sayfasına bakın.
Setin içindekiler
Bu FM kulaklık sistemi aşağıdaki dilerden oluşur:
I × SBC HC8802 FM iletici
I x SBC HC8805 FM kulaklık
I × SBC CS030/00 12 Volt/200 mA AC/DC adaptör
2 × şarj edilebilir piller LR03/AAA (NiMH), 550 mAh
1 x 3,5 mm stereo fiş 2x RCA ses kablosu (2 m)
I × şarj kablosu (55 cm)
1 × 3,5 mm fış 6,3 mm stereo adaptör fışı
I x kulaklık desteği
İletici (şekil I)
I Kulaklık desteği
2 Güç göstergesi – ses girişinde ses sinyalleri algılandığında yanar.
3 Şarj göstergesi – kulaklık ile FM iletici arasındaki şarj kablosu bağlı olduğunda yanar. Tamamen boşalan piller yaklaşık 16 saat içinde tam dolar:
4 Şarj girişi – şarj kablosunu girişe takın.
5 DC güç – 12 Volt/200 mA AC/DC adaptöre bağlayın
6 3,5 mm stereo kulaklık ses girişi – FM ileticinizi ses kaynağına bağlar
7 Kanal anahtarı – en iyi alım için 3 kanaldan birini seçin. İlk seçenek olarak kanal l'i seçmenizi öneririz.
8 Kontrol plakası
Kulaklık (şekil 2)
9 Güç Açma/Kapama – kulaklığı açma/kapama için düğmeye basın.
10 Güç göstergesi – kullanımda olduğunda yanar. Piller zayıfladığında, güç göstergesi yanıp söner bir sonraki kullanımdan önce kulaklığı yaklaşık 16 saat şarj etmelisiniz.
II Şarj göstergesi – kulaklık ile FM iletici arasındaki şarj kablosu bağlı olduğunda yanar. Tamamen boşalan piller yaklaşık 16 saat içinde tam dolar.
12 Şarj girişi – şarj kablosunu girişe takın, ileticinin önündeki yeşil LED yanmalıdır, bu kulaklığın şarj olduğunu gösterir.
13 Ayar – düğmeye I saniye için basın ve basılı tutun. Kulaklık otomatik olarak doğru iletme frekansına ayarlanır. Eğer olmazsa adımı tekrarlayın.
14 Ses – sesi istediğiniz dinleme seviyesine ayarlayın.
İletici güç kaynağı
ÖNEMLİ
Sadece Philips SBC CS030/00 12 Volt/200 mA AC/DC adaptör kullanın.
I Adaptörün voltaj değerinin elektrik prizinin voltaj değerine uyduğundan emin olun.
2 AC/DC adaptörün CD ucunu ileticinin arkasında bulunan 12 Volt DC güç girişine takın.
3 12 Volt/200 mA AC/DC adaptörü elektrik prizine takın.
- Eğer iletici uzun bir süre kullanılmayacaksa, AC/DC adaptörü daima prizden çıkarın.
Çevresel bilgiler
Gereksiz hiç bir ambalaj malzemesi kullanılmamıstır. Ambalajın kolaylıkla iki malzemeye ayrılabilmesi için tüm çabamızı gösterdik: karton ve polietilen
Cihazınız, uzman bir firma tarafından yapıldığı takdirde geri dönebilecek malzemelerden yapılmıştır. Lütfen ambalaj malzemeleri, bitik piller ve eski cihazların atılması ile ilgili yerel kurallara uyun.
Kulaklık güç kaynağı
ÖNEMLİ
Sadece şarj edilebilir LR03/AAA NiMH pilleri kullanın (tercihen Philips).
NiCd pil veya alkalin pil kullanmayın, bunlar FM kablosuz sisteminize zarar verebilir!
FM kulaklığın üzerindeki güç düğmesinin açık konumda olduğunu kontrol edin.
2 FM kulaklık üzerindeki kırmızı güç göstergesi yanıp sönmeye başlarsa, bu pillerin zayıfladığını gösterir.
3 Kulaklığın içindeki şarj edilebilir LR03/AAA NiMH pilleri şarj etmek için kulaklık ile iletici arasındaki şarj kablosunu takın (şekil 3).
Notlar:
Tamamen boşalan pillerin şarj olması yaklaşık 16 saat sürer.
FM kulaklık şarj sırasında otomatik olarak kapanacaktır.
Eğer kulaklık uzun süre kullanılmayacaksa pilleri çıkartın.
Piller kimyasal maddeler içerir, bu yüzden uygun şekilde atılmaları gerekir.
Kulaklık pil değiştirme (şekil 4)
ÖNEMLİ
Sadece şarj edilebilir LR03/AAA NiMH pilleri kullanın (tercihen Philips).
NiCd pil veya alkalin pil kullanmayın, bunlar FM kablosuz sisteminize zarar verebilir!
Kulaklık süngerlerini çıkartın.
2 Pilleri çıkartın ve uygun şekilde atın.
3 Yeni pilleri takın. Sadece LR03/AAA NiMH pilleri kullanın (tercihen Philips).
4 Pillerin pil bölümünde gösterilen şekilde doğru olarak yerleştirildiğinden emin olun.
5 Kulaklık süngerlerini geri takın.
ÖNEMLİ
FM kulaklığın ilk kullanımından önce, pillerin yaklaşık 16 saat tam şarj edildiğinden emin olun. Bu pillerin çalışma ömrünü uzatacaktır.
FM ileticiyi bir ses kaynağının kulaklık çıkışına bağlama (şekil 5)
Stereo ses kablosunun 3,5 mm stereo fisi ni TV, HiFi ve PC gibi ses kaynağinin kulaklık çıkışına takın.
- Ses kaynağınızın 6,3 mm kulaklık çıkışı olması durumunda, 3,5 mm den 6,3 mm stereo adaptör fişini kullanın.
2 Ses kaynağınızı açın ve ses kaynağının sesini dikkatle artırn. Eğer ses sinyali alınırsa, ileticinin kırmızı güç gösterge LED'i yanacaktır.
3 Kulaklığı açın. Eğer kulaklık ileticiye tam olarak ayarlanmamışsa, kulaklıktan fisıltılı bir ses duyabilirsiniz.
4 Ayarlamak için ayar kontrol düğmesine I saniye için basın ve basılı tutun. Eğer gerekirse kırmızı.
5 Sesi kulaklık ses kontrolü ile istenilen seviyeye ayarlayın.
Temel kullanım
FM iletici aşağıdakiler bağlandığında ses kaynağının kulaklık çıkışına.
Ses kaynağınızı açın ve ses kaynağının sesini dikkatle artırn. Eğer ses sinyali alınırsa, ileticinin kırmızı güç gösterge LED'i yanacaktır.
2 Kulaklığı açın. Eğer kulaklık ileticiye tam olarak ayarlanmamışsa, kulaklıktan fisıltılı bir ses duyabilirsiniz.
3 Ayarlamak için ayar kontrol düğmesine I saniye için basın ve basılı tutun. Eğer gerekirse kırmızı.
4 Sesi kulaklık ses kontrolü ile istenilen seviyeye ayarlayın.
Eğer bir hata oluşursa, seti tamire götürmeden önce aşağıda listelenen noktaları kontrol edin.
Eğer bunları izleyerek sorunu gideremezseniz, satıcınız veya servis merkezinizle temasa geçin.
UYARI: Hiç bir durumda seti kendiniz tamir etmeye çalışmamalısınız, bunu yapmanız garantiyi geçersiz kılacaktır.
| Sorun | Çözüm |
| Ses yok | – AC/DC adaptörün AC çıkışına tam olarak takıldığından ve DC ucunun ileticinin arkasındaki 12 Volt DC girişine takılı olduğunu emin olun.– Kulaklık açma/kapama düğmesinin açık durumda olduğunu kontrol edin.– Kulaklık pilleri zayıf. Şarj kablosunu kulaklık ile iletici arasına takın. (Bkz. Kulaklık güç kaynağı)– Ses kaynağının açık olduğundan ve ses ile bir kanala ayarlandığından emin olun.– Ses ayarlı değil. Ses kaynağı / kulaklık sesini daha yüksek bir seviyeye ayarlayın.– Kulaklık ayar frekansını ayarlayın. Ayar kontrol düğmesine I saniye için basın ve basılı tutun.– HC8802 ileticiden faydalanın. HC8805 kulaklıkta kullanılan ileri teknolojiden dolayı, diğer cihazların içindeki bazı ileticiler HC8805 kulaklık ile uyumlu olmayabilir |
| Dağılmış ses | – Kulaklık ayar frekansını ayarlayın. Ayar kontrol düğmesine I saniye için basın ve basılı tutun. Eğer gerekirse kırmızı.– İleticinin frekansını ayarlayın. İleticinin 3 kanalından birini seçin. Sonra kulaklığın frekansını ayar düğmesine yaklaşık I saniye basıp basılı tutarak ayarlayın.– Kulaklık pilleri zayıf. Şarj kablosunu kulaklık ile iletici arasına takın. (Bkz. Kulaklık güç kaynağı). |
Sorun Giderme
| Dağılmış ses | – Ses kaynağı / kulaklık sesinin çok yüksek bir seviyeye ayarlanmamış olduğundan emin olun. Sesi kısın.– İleticiye olan mesafe çok uzak. İleticiyi daha yakına getirin.– Florasan lamba/diğer radyo kaynaklarından karışma.İletici veya kulaklığı başka yere taşıyın / ileticinin kanalını değiştirin.– HC8802 ileticiden faydalanın. HC8805 kulaklıkta kullanılan ileri teknolojiden dolayı, diğer cihazların içindeki bazı ileticiler HC8805 kulaklık ile uyumlu olmayabilir– SRS ^TM surround ses modu en iyi stereo sinyaller üzerinde çalışır. HC8805 kulaklık ile dinlerken ses kaynağındaki surround modların kapalı olmasına dikkat edin. |
| Bakım | – Eğer kulaklık uzun süre kullanılmayacaksa, akmayı veya korozyonu önlemek için lütfen pilleri çıkartın.– Pilleri sadece LR03/AAA NiMH piller ile değiştirin (tercihen Philips).– Kulaklığı ısı kaynaklarının yakınına bırakmayın. Direkt güneş ışığına, aşırı toz, nem, yağmur veya herhangi bir mekanik şoka maruz bırakmayın.– Kulaklık veya ileticiyi temizlemek için alkol, tiner veya petrol bazlı temizleyiciler kullanmayın. Muhafazayı temizlemek için hafif nemli tüysüz bir bez kullanın.– Alkol, uçucu maddeler, amonyak veya aşındırcılar içeren temizleyiciler kullanmayın, bunlar muhafazaya zarar verebilir. |
İşitme güvenliği! Sesin fazla açılması işitme duyunuza zarar verebilir.
Özellikler
Yönetmelikler
| Sistem: | Radyo Frekansı (RF) |
| Taşıyıcı frekans:(İletici HC8802 ) | Kanal 1: 863.5 MHzKanal 2: 864.0 MHzKanal 3: 864.5 MHz |
| Taşıyıcı frekans:(Kulaklık HC8805) | 863.2 to 864.7 MHz (Auto tuning) |
| Modülasyon: | Frekans Modülasyonu (FM) |
| Çıkış gücü: | <10m Watt |
| Etkili iletme aralığı: | 100 metreye kadar, her yönde (360°) |
| Giriş seviyesi: | 500 mVrms (1 kHz sinüs dalga) |
| Güç kaynağı – iletici: | 12Volt / 200 mA DC, orta pozitif |
| Güç kaynağı – kulaklık: | 2 × LR03 (AAA) pil (NiMH) |
| Frekans aralığı (Kulaklık): | 10 – 22,000 Hz |
| Sinyal/gürültü oranı: | >60 dB (1 kHz sinüs dalga ,A-ağırlıklı) |
| Dağılma: | < 0.5% THD |
| Kanal ayırma: | >30 dB |
Avrupa yönetmelikleri
Bu ürün Avrupa R&TTE Yönetmeliği 1999/5/EC'ye uygun olarak tasarlanmış, test edilmiş ve üretilmiştir.
Bu yönetmelik uyarınca, bu ürün aşağıdaki durumlarda hizmete alınabilir:
R&TTE Yönetmeliği 1999/5/EC
Bu ürün ETS 300 455 ile belirlenen sınıf 3 gereksinimler ile uyumludur.
