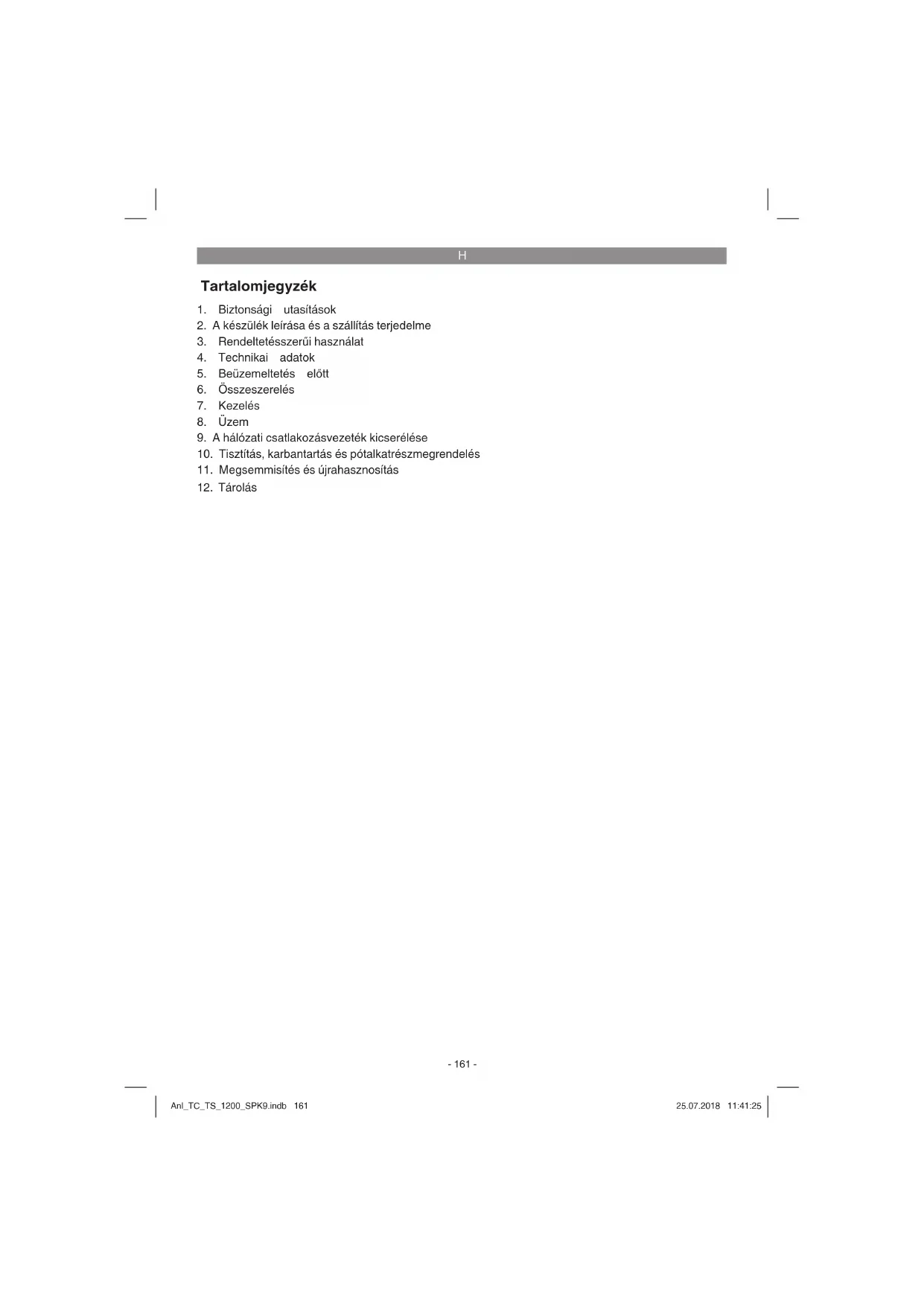

HASZNÁLATI ÚTMUTATÓ TCTS 1200 EINHELL

1. Biztonsági utasítások

2. A készülék leírása és a szállítás terjedelme

3. Rendeltetésszerűi használat

5. Beüzemeltetés előtt

9. A hálózati csatlakozásvezeték kicserélése

10. Tisztítás, karbantartás és pótalkatrészmegrendelés

11. Megsemmisítés és újrahasznosítás

Veszély! - Sérülés veszélyének a lecsökkentéséhez olvassa el a használati utasítást Vigyázat! Hordjon egy zajcsökkentő fülvédőt. A zaj behatása hallásvesztéshez vezethet. Vigyázat! Hordjon egy védőszemüveget. Munka közben keletkező szikrák vagy a készülékből kipat- tanó szillánk, forgács vagy a keletkező por vakulást okozhat. Vigyázat! Viseljen egy porvédőálarcot. Fa és más anyagok megdolgozásánál az egészségre káros por keletkezhet. Azbeszt tartalmú anyagokat nem szabad megmunkálni! Vigyázat! Sérülés veszélye! Ne nyúljon a futó fűrészlapba. Túlterhelés kapcsoló Anl_TC_TS_1200_SPK9.indb 162Anl_TC_TS_1200_SPK9.indb 162 25.07.2018 11:41:2525.07.2018 11:41:25H

Veszély! A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Őrizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a fi gyelmen kívül ha- gyásából keletkeznek.

1. Biztonsági utasítások

A megfelelő biztonsági utasítások a mellékelt fü- zetecskében találhatóak! Veszély! Olvason minden biztonsági utalást és utasí- tást el. A biztonsági utalások és utasítások betartásán belüli mulasztások következménye áramcsapás, tűz és/vagy nehéz sérülések lehet- nek. Őrizze meg a biztonsági utalásokat és utasításokat a jövőre nézve.

2. A készülék leírása és a szállítás

2.1 A készülék leírása

(1-3, 5, 6, 8, 10, 14-as kép) 1 Fűrészasztal 2 Fűrészlapvédő 3 Tolóbot 4 Fűrészlap 5 Hasítóék 6 Asztalbetét 7 Párhuzamos ütköző 8 Kézikerék 9 Rögzítőfogantyú 10 Állvány 11 Be- kikapcsoló 12 Rögzítőgomb 13 Gumiláb 14 Haránt ütköző 15 Csavar 16 Elszívó adapter 17 Süllyesztettfejű csavar 18 Lyuk (hasítóék) 19 Rögzítőcsavar 20 Csavar 21 Horony 22 Skála 23 Ütközősín 24 Tartó 25 Rés 26 Csavar 27 Rés 28 Alulsó fűrészlapburkolat 29 Szerszámkampó 30 Csillagkulcs 19/8 mm 31 Csillagkulcs 10/8 mm 32 Burkolópléh 33 Csavarok-asztalbetét a Szorítópléh b Alátétkorong

2.2 A szállítás terjedelme

Kérjük a leírott szállítási terjedelem alapján leellenőrizni a cikk teljességét. Hiányzó részek esetén forduljon a cikk vásárlása után legkésőbb 5 munkanapon belül egy érvényes vásárlási igazolás felmutatása mellett a szervízközponthoz vagy a eladóhelyhez, ahol vette a készüléket. Kérjük vegye ehhez fi gyelembe az utasítás végén a szervíz-információkban található szavatossági táblázatot.

Nyissa ki a csomagolást és vegye ki óvatosan a készüléket a csomagolásból.

Távolítsa el a csomagolási anyagot valamint a csomagolási- / és szállítási biztosítékot (ha létezik).

Ellenőrizze le, hogy teljes a szállítás terjedel- me.

Ellenőrizze le a készüléket és a tartozékrés- zeket szállítási károkra.

Ha lehetséges, akkor őrizze meg a csomago- lást a garanciaidő lejáratának a végéig. Veszély! A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészek- kel játszaniuk! Fennáll a lenyelés és a meg- fulladás veszélye! Anl_TC_TS_1200_SPK9.indb 163Anl_TC_TS_1200_SPK9.indb 163 25.07.2018 11:41:2625.07.2018 11:41:26H

Eredeti üzemeltetési útmutató

Biztonsági utasítások

3. Rendeltetésszerűi használat

Az asztali körfűrész a gép nagyságának megfelelő mindenféle fa hossz- és kereszt- vágására (csak haránt ütközővel) szolgál. Semi- lyen rönkfélét nem szabad vágni. A készüléket csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó. Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek területén valamint egyenértékű tevékenységek területén van hasz- nálva. Csak a gépnek megfelelő fűrészlapokat (KF- Vagy CV-fűrészlapokat) szabad használni. Tilos bármiljen fajta HSS – fűrészlapnak és vágó tárcsának a használata. A rendeltetésszerű használat része a biztonsá- gi utasítások fi gyelembe vétele is, valamint az összeszerelési és a használati utasításban levő üzemeltetési utasítások. A gépet kezelő és karbantartó személyeknek ezekben jártasaknak és a lehetséges veszélyek- kel kapcsolatban kioktatottaknak kell lenniük. Ezen kívül legpontosabban be kell tartani az érvé- nyes balesetvédelmi előírásokat. Figyelembe kell venni a munkaegészségügyi és a biztonságtech- nikai téren fennálló balesetvédelmi szabályokat. A gépen történő változtatások, teljesen kizár- ják a gyártó szavatolását és az ebből adódó károk megtérítését. Bizonyos fennmaradt rizikótényezőket rendeltetésszerű használat elle- nére sem lehet teljes mértékben kizárni. A gép konstrukciója és felépítése által a következő pontok léphetnek fel:

A fűrészlap megérintése a nem lefedett fűrészkörben.

A forgó fűrészlapba való nyúlás (vágási sérü- lés)

A munkadarabok és munkadarabrészek viss- zacsapódása.

A fűrészlap hibás keményfémrészeinek a ki- vetése.

A szükséges zajcsökkentő füllvédő használa- tának mellőzésekor a hallás károsodása.

Zárt teremben történö használatkor az egész- ségre káros fapor kibocsájtása.

Váltakozóáramú motor .............220-240V ~ 50Hz Teljesítmény P ........S1 900 W S6 40% 1200 Watt Üresjárati fordulatszám n

Keményfémfűrészlap ..... Ø 210 x Ø 30 x 2,6 mm A fogak száma ................................................ 24 Asztalnagyság ..............................525 x 400 mm Vágási magasság max. .................... 45 mm / 90° 27 mm / 45° Magasságelállítás ....fokozatmentesen 0 - 45 mm Fűrészlap elfordítható ..fokozatmentesen 0° - 45° Elszívó csatlakoztató .............................Ø 36 mm Súly ..................................................... cca. 16 kg Érintésvédelmi osztály: ................................ II/

A hasítóék vastagsága: ........................... 2,2 mm Üzemmód S6 40%: Folyamatos üzem megsz- akításos megterheléssel (játéktartam 10 perc). Annak érdekében, hogy ne melegedjen fel a mo- tor az engedélyezetten felülre a játéktartam 40% -át a megadott névleges teljesítménnyel szabad üzemeltetni és utánna a játéktartam 60%-át meg- terhelés nélkül kell tovább futtatni. Veszély! Zaj és vibrálás A zaj és a vibrálási értékek az EN 61029 szerint lettek mérve. Üzem Hangnyomásmérték L

....................................... 3 dB Hangteljesítménymérték L

A megadott értékek, emissziós értékek, és ezért nem muszáj egyben biztos munkahelyi értékeket is jelenteniük. Habár az emissziós- és imisszió szint között egy korreláció áll fenn, mégsem lehet ebből biztonssággal levezetni, hogy kiegészítő óvintézkedésekre szükség van-e vagy nem. A tényezők, amelyek a munkahelyen jelenleg ural- kodó imissziószintet befolyásolhatják, a behatás időtartamát, a munkaterem sajátosságát, más zajforrásokat stb., mint például a gépek számát és más szomszédos lefolyásokat tartalmazzák. Ugyanúgy variálhatnak országról országra a meg- bízható munkahelyi értékek. De ez az információ a használónak a veszélyeztetés és a rizikó jobb felbecsülését kell hogy lehetővé tegye. Hordjon egy zajcsökkentő fülvédőt. A zaj befolyása hallásvesztességhez vezethet. Csökkentse le a zajkibocsátást és a vibrálást egy minimumra!

Csak kifogástalan készülékeket használni.

A készüléket rendszeresen karbantartani és megtisztítani.

Illessze a munkamódját a készülékhez.

Ne terhelje túl a készüléket.

Hagyja adott esetben leellenőrizni a készü- léket.

Kapcsolja ki a készüléket, ha nem használja. Vigyázat! Fennmaradt rizikók Akkor is ha előírás szerint kezeli az elektro- mos szerszámot, mégis maradnak fennma- radó rizikók. Ennek az elektromos szerszám- nak az építésmódjával és kivitelézésével kapcsolatban a következő veszélyek léphet- nek fel:

1. Tüdőkárok, ha nem visel megfelelő

2. Hallás károsodás, ha nem visel megfelelő

zajcsökkentő fülvédőt.

5. Beüzemeltetés előtt

Győződjön meg a rákapcsolás előtt arról, hogy a típustáblán megadott adatok megegyeznek a hálózati adatokkal. Figyelmeztetés! Húzza mindig ki a hálózati csatlakozót, mielőtt beállításokat végezne el a készüléken.

Kicsomagolni az asztali körfűrészt és felül- vizsgálni esetleges szállítási sérülésekre.

A gépet stabilan kell felállítani, ez annyit jelent, hogy egy munkapadra, vagy egy biztos lábazatra feszesen rá kell csavarozni.

A beüzemeltetés előtt minden burkolatnak és biztonsági berendezésnek szabályszerűen fell kell szerelve lennie.

A fűrészlapnak szabadon kell tudni futnia.

Ügyeljen a már megmunkált fán az idegen alkatrészekre, mint például szögekre vagy csavarokra stb.

Mielőtt üzemeltetné a be-/ kikapcsolót, bizo- nyosodjon meg arról, hogy a fűrészlap helye- sen fel van szerelve és a mozgatható részek könnyű járatúak.

Veszély! A körfűrészen történő minden karbantartási, átszerelési és összeszerelési munka előt kihúzni a hálózati csatlakozót.

6.1 A fűrészlapvédő felszerelése / leszerelése

Felrakni a fűrészlapvédőt (2) a hasítóékre (5), úgy hogy a csavar a hasítóék lyukán (18) keresztül passzoljon.

Ne húzza meg a csavart (15) túl feszesre; a fűrészlapvédőnek szabadon mozgathatónak kell maradnia.

A leszerelés az ellenkező sorrendben törté- nik. Figyelmeztetés! A fűrészelés kezdete előtt le kell ereszteni a fűrészlapot (2) a fűrészjavra. Anl_TC_TS_1200_SPK9.indb 165Anl_TC_TS_1200_SPK9.indb 165 25.07.2018 11:41:2625.07.2018 11:41:26H

6.2 Az asztalbetét kicserélése (4-os ábra)

Kopás vagy megrongálás esetén ki kell cserélni az asztalbetétet, mert különben ma- gasabb sérülési veszély áll fenn.

Levenni a fűrészlapvédőt (2)

Eltávolítani a csavarokat (33).

Kivenni az elkopott asztalbetétet (6).

Az új asztalbetét beszerelése az ellenkező sorrendben történik

6.3 Hasítóéket beállítani (ábrák 5-töl – 9-ig)

Veszély! Kihúzni a hálózati csatlakozót

Behajtani a fűrészlapot (4) a legalacsonyabb vágási mélységre, a 0°-ú állásba helyezni és arretálni.

Leszerelni a burkolópléht (lásd a 6.4-et)

Meglazítani a rögzítőcsavart (19).

A fűrészlap (4) és a hasítóék (5) közötti tá- volságnak 3-5mm-nek kell lennie.

A csavart (19) ismét feszesre húzni és ismét felszerelni a burkolópléht (32).

6.4 A fűrészlap összeszerelése/kicserélése

Veszély! Kihúzni a hálózati csatlakozót!

Nyissa meg a fűrész alulsó oldalán a burko- lópléh (32) csavarjait (17).

Nyissa meg az alulsó fűrészlapvédőkön (28) a csavarokat (c) és hajtsa azt fel.

Figyelem! Az anyát a fűrészlap forgási irányá- ba csavarni.

A külső karimát levenni és az öreg fűrészlapot ferdén lefelé lehúzni a belső karimáról.

Az új fűrészlap felszerelése előtt a fűrészlap karimáját gondosan megtisztítani

Az új fűrészlapot az ellenkező sorrendben ismét berakni és feszesre húzni

Figyelem! Vegye figyelembe a forgási irányt, a fogak vágási hajlásának a futási irányba, ez annyit jelent, hogy előre kell mutatniuk (lásd a nyilat a fűrészlapvédőn)

Csukja be a fűrészlapvédőt és csavarozza össze a csavarokkal (c). Erősítse azután ismét oda a burkolópléht (32) a csavarokkal (17).

Mielőtt a fűrésszel újra dolgozna, meg kell vizsgálni a védő berendezések működését.

6.5 Forgácselszívás (10-es ábra)

A fűrész a forgács elszívására egy elszívóc- sonkkal (16) van felszerelve.

Ezt így egyszerű módon rá lehet kapcsolni minden forgácselszívásra.

A készüléket csak elszívással üzemeltetni.

Az elszívónyílásokat rendszeresen leellenőrizni és megtisztítani.

7.1. Be-/ki- kapcsoló (1-es ábra)

A zöld taszter „I” nyomása által lehet a fűrészt bekapcsolni. A fűrészelés kezdete előtt meg- várni, amig a fűrészlap el nem érte a maximá- lis fordulatszámát.

A fűrész újboli kikapcsolásához, meg kell nyomni a piros „0” tasztert. Ennek a készüléknek a motorja túlterhelés ellen egy túlterhelés elleni kapcsolóval (10) van védve. A névleges áram túllépésénél a túlterhelés elleni kapcsoló (10) lekapcsolja a készüléket.

Hagyja a készüléket több percig lehülni.

Nyomja meg a túlterhelés elleni kapcsolót.

A zöld taszter „I“ nyomása által bekapcsolni a készüléket.

7.2 Vágásmélység (1-es ábra)

A kézi hajtókar (8) csavarása által lehet a fűrészlapot (4) a kívánt vágási mélységre beállíta- ni. Az óramutató járásával ellenkező irányba: nagyobb vágási mélység Az óramutató forgási irányába: kisebb vágási mélység

7.3 Párhuzamos ütköző

7.3.1 Ütközői magasság

Szerelje fel, azáltal hogy a tartót (24) öss- zecsavarozza az asztalon, a párhuzamos ütközőt a fűrészasztalon: Kívül az asztalon: rögzítőgombok (12) és alátétkorongok (b), belül az asztalon: a szorítópléh (a). Csava- rozza azután a csavrokkal (26) össze az ütközősínt (23) és a tartót (24).

A vele szállított párhozamos ütköző (7) két különbözően magas vezetőfelülettel rendel- kezik. Anl_TC_TS_1200_SPK9.indb 166Anl_TC_TS_1200_SPK9.indb 166 25.07.2018 11:41:2625.07.2018 11:41:26H

A vágandó anyagok vastagságától függően az ütközősínt (23) vastag anyagoknál a 11-es ábra szerint, vagy vékony anyagoknál a 12-es ábra szerint kell használni.

Az ütközősínnek (23) az alacsonyabb vezetőfelületre való átállításához, meg kell lazítani mind a két recézett fejű csavart (26), azért hogy kioldja az ütközősínt (23) a tartórol (24).

Kivenni a két recézett fejű csavart (26) az ütközősínben (23) levő egyik résen (27) ke- resztül és a másik résbe (25) ismét berakni.

Ismét felszerelni az ütközősínt (23) a tartóra (24).

A magasabb vezetőfelületre való átállítást analog kell elvégezni.

7.3.2 Vágási szélesség (14-es ábra)

A fadarabok hosszvágásánál egy párhuza- mos ütközőt (7) muszáj használni.

A párhuzamos ütközőt (7) a fűrészasztal (1) mind a két oldalára fel lehet szerelni.

A fűrészasztalon (1) levő skála (22) segítsé- gével lehet a párhuzamos ütközőt (7) a kívánt mértékre beállítani.

A párhuzamos ütköző (7) rögzítéséhez mind a két rögzítőcsavart (12) feszesre húzni.

Mielőtt valójában vágná a munkadarabot, vé- gezzen el egy próbavágást a szélesség lemé- réséhez. Így elkerüli a skála vagy a beállítás pontatalanságát.

7.3.3 Az ütközési hossz beállítása

A vágási jav szorulásának az elkerüléséért, az ütközősín (23) hosszirányba eltolható.

Egyszerű szabály: Az ütközőnek a hátsó vége egy gondolt vonalhoz ütközik, amelyik körül- belül a fűrészlap közepénél kezdődik és 45° fok alatt hátrafelé fut.

Beállítani a szükséges vágásszélességet - a recézett fejű csavarokat (26) meglazítani és az ütközősínt (23) annyira előretolni, amig a kigondolt 45°-ú vonalat meg nem érinti. - Ismét feszesre húzni a recézett fejű csava- rokat (26).

7.4 Harántütköző (14-as ábra)

Betolni a harántütközőt (14) a fűrészasztal horonyába (21).

Meglazítani a recézett fejű csavart (20).

Addig fordítani a harántütközőt (14), amig a nyíl a kívánt szögmértékre nem mutat.

Ismét feszesre húzni a recézett fejű csavart (20). Figyelem!

Ne tolja az ütközősínt (23) túlságosan a fűrészlap irányába.

Az ütközősín (23) és a fűrészlap (4) közötti távolságnak cca. 2 cm-nek kellene lennie.

7.5 A szög beállítása (15-ös ábra)

Eressze meg a rögzítőfogantyút (9)

Állitsa el a fűrészlapszögletet, azáltal hogy tolja a kézikereket (8).

Arretálja a rögzítőfogantyút.

Minden új beállítás után, a beállított mértékek felülvizsgálatára egy próbavágást ajánlunk.

A fürész bekapcsolása után, mielőtt véghez- vinné a vágást megvárni, mig a fűrészlap a maximális fordulatszámát el nem érte.

Figyelem a bevágásnál!

A készüléket csak elszívással üzemeltetni.

Az elszívónyílásokat rendszeresen leellenőrizni és megtisztítani.

8.1.1 Hosszvágások véghezvitele

(16-es ábra) Ennél hosszirányba lesz egy munkadarab átvág- va. A munkadarabnak az egyik széle a párhuz- amos ütköző (7) ellen lesz nyomva, mig a lapos oldala a fűrészasztalra (1) felfekszik. A fűrészlapvédőt (2) mindig le kell ereszteni a munkadarabra. A hosszvágásnál sohasem szabad a munkaállás- nak a vágás lefolyásával egy vonalban lennie.

A párhuzamos ütközőt (7) a munkadarab magasságnak és a kívánt szélességnek megefelelően beállítani. (lásd a7.3.1, 7.3.2-at)

Bekapcsolni a fűrészt

A kezeket zárt ujjakkal laposan ráfektetni a munkadarabra és a munkadarabot a párhuza- mos ütköző (7) mentén a fűrészlapba (4) tolni.

Az oldali, jobb vagy bal kézzeli vezetést (a párhuzamos ütköző helyzetétől függően) mindig csak a fűrészlapvédő elülső széléig végezni.

A munkadarabot mindig a hasítóék (5) végéig áttolni.

A vágási hulladék a fűrészasztalon (1) addig fekve marad, mig a fűrészlap (4) ismét ny- ugalmi állásba nem került.

Biztosítsa a hosszú munkadarabokat a vágási folyamat végéni lebillenés ellen! (mint például Anl_TC_TS_1200_SPK9.indb 167Anl_TC_TS_1200_SPK9.indb 167 25.07.2018 11:41:2625.07.2018 11:41:26H

legurulási állvány stb.)

8.1.2 Keskeny munkadarabok vágása

(17-as ábra) 120 mm alatti szélességű munkadarabok hoss- zvágását okvetlenül egy tolóbot (3) segítségével kell elvégezni. A tolóbot benne van a szállítás ter- jedelmében. Az elkopott vagy károsult tolóbotot azonnal kicserélni.

8.1.3 Nagyon keskeny munkadarabok vágása

Nagyon keskeny 30 mm-es és alatta levő szélességű munkadarabok hosszvágásánál okvetlenül egy tolófát kell használni

Ennél a párhuzamos ütköző alacsonyabb vezetőfelületét kell előnybe részesíteni.

A tolófa nincs benne a szállítás terjedelmé- ben! (Kapható a rávonatkozó szaküzletben) Az elkopott tolófát időben kicserélni.

8.1.4 Ferdevágások kivitelezése

(15/19-es ábra) Ferde vágások már alapjába véve csak a párhuz- amos ütköző (7) felhasználatával végezendők el.

Beállítani a fűrészlapot (4) a kívánt szögmér- tékre. (lásd a 8.5.-öt)

A munkadarab szélessége és magassága szerint beállítani a párhuzamos ütközőt (7) (lásd a 7.3.1-et).

A munkadarab szélességének megfelelően elvégezni a vágást (lásd a 8.1.1.-et és a

8.1.2.-őt valamint a 8.1.3.-at)

8.1.5 Harántvágások kivitelezése

A fűrészasztal két horonya (21) közül az egy- ikbe betolni a harántütközőt (14) és beállítani a kívánt szögmértékre. (lásd a 7.4.-et) Ha a fűrészlapot (4) még kiegészítően ferdén kell beállítani, akkor azt a horonyt (21) kell has- ználni, amely nem engedi az Ön kezét és a harántütközőt a fűrészlapvédővel érintkezés- be kerülni.

A munkadarabot feszesen a harántütköző (14) ellen nyomni.

Bekapcsolni a fűrészt.

A vágás elvégzéséhez a harántütközőt (14) és a munkadarabot a fűrészlap irányába tolni.

Figyelmeztetés! Mindig a vezetett munkadarabot tartani, so- hasem a szabad munkadarabot amely le lesz vágva.

A harántütközőt (14) mindig annyira előretolni, amig teljesen át nincs vágva a munkadarab.

Ismét kikapcsolni a fűrészt.

A fűrészhulladékot csak akkor eltávolítani, ha a fűrészlap leállt.

9. A hálózati csatlakozásvezeték

kicserélése Veszély! Ha ennek a készüléknek a hálózatra csatla- koztató vezetéke megsérült, akkor ezt a gyártó vagy annak a vevőszolgáltatása, vagy egy hason- lóan szakképzett személy által ki kell cseréltetni, azért hogy elkerülje a veszélyeztetéseket.

10. Tisztítás, karbantartás és

pótalkatrészmegrendelés Veszély! Tisztítási munkák előtt húzza ki a hálózati csatla- kozót.

Tartsa a védőberendezéseket, szellőztető réseket és a gépházat annyira por- és piszok- mentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval vagy pedig fújja ki alacsony nyomás alatt sűrített levegővel.

Ajánljuk, hogy minden használat után azonnal kitisztítsa a készüléket.

A készüléket rendszeresen egy nedves posztóval és egy kevés kenőszappannal megtisztítani. Ne használjon tisztító vagy oldó szereket; ezek megtámadhatják a készülék műanyagrészeit. Ügyeljen arra, hogy ne kerül- jön víz a készülék belsejébe. A víz elektromos készülékbe való behatolása megnöveli az áramcsapás veszélyét.

Túlságos szikraképződés esetén, ellenőriztesse le a szénkeféket egy villamossági szakember ál- tal. Veszély! A szénkeféket csak egy villamossági szakember cserélheti ki.

A készülék belsejében nem található további karbantartandó rész. Anl_TC_TS_1200_SPK9.indb 168Anl_TC_TS_1200_SPK9.indb 168 25.07.2018 11:41:2625.07.2018 11:41:26H

10.4 Pótalkatrészek és tartozékok

megrendelése: Pótalkatrész megrendelésénél a következő ada- tokat kellene megadni:

A készülék cikk-számát

A készülék ident- számát

A szükséges pótalkatrész pótalkatrész számát Aktuális árak és információk a www.isc-gmbh.info alatt találhatóak. Tipp! Egy jó munkaeredmény érdekébe a kiváló minőségű tartozékait ajánl- juk! www.kwb.eu welcome@kwb.eu

A gépet csak a fűrészasztalon történő megemelés által szállítani. Ne használja a védőberendezéseket mint a fűrészlapvédőt, az ütközősí

11. Megsemmisítés és

újrahasznosítás A szállítási károk megakadályozásához a készü- lék egy csomagolásban található. Ez a csoma- golás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozé- kai különböző anyagokból állnak, mint például fémből és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű megsemmisítéshez le kellene adni a készüléket egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklődjön ütánna a köz- ségi önkormányzatnál.

A készüléket és a készülék tartozékait egy sötét, száraz és fagymentes valamint gyerekek számára nem hozzáférhető helyen tárolni. Az optimális tárolási hőmérséklet 5 és 30 °C között van. Az elektromos szerszámot az eredeti csomagolás- ban őrizni. Anl_TC_TS_1200_SPK9.indb 169Anl_TC_TS_1200_SPK9.indb 169 25.07.2018 11:41:2625.07.2018 11:41:26H

Csak az EU-országoknak Ne dobja az elektromos szerszámokat a háztartási hulladék közé! Az elektromos és elektronikus-öregkészülékek 2012/19/EG európai irányvonala és anemzeti jogba való átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyüjteni és vissza kell vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz. Recycling-alternatívák a visszaküldési felszólításhoz: Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alter- nativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Az öreg készüléket ehhez egy visszavevő helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében levő megsemmisítést. Ez nem érrinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tarto- zékait és segítőeszközeit A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az iSC GmbH kihangsúlyozott beleegyezésével engedélyezett. Technikai változtatások jogát fenntartva Anl_TC_TS_1200_SPK9.indb 170Anl_TC_TS_1200_SPK9.indb 170 25.07.2018 11:41:2625.07.2018 11:41:26H

Szervíz-információk A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kérjük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapc- solatban a rendelkezésére állnak. Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy termés- zetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség. Kategória Példa Gyorsan kopó részek* Ékszíj, szénkefék, asztalbetét, tolóbot Fogyóeszköz/ fogyórészek* Fűrészlap Hiányzó részek

• nincs okvetlenül a szállítás terjedelmében! Hiányok vagy hibák esetén kérjük a hibaesetet a www.isc-gmbh.info alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:

Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?

Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?

Az Ön véleménye szerint mi a készülék hibás működése (főtünet)? Írja le ezt a hibás működést. Anl_TC_TS_1200_SPK9.indb 171Anl_TC_TS_1200_SPK9.indb 171 25.07.2018 11:41:2625.07.2018 11:41:26H

Garanciaokmány Tisztelt Vevő, termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon a szervízszolgáltatásunkhoz amely ebben a garanciakártyában megadott cím alatt található. Szívesen állunk a rendelkezésére telefo- non is, az alul megadott szervízszám alatt. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:

1. Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent hogy ter-

mészetes személyeknek, akik nem szánják ezt a terméket sem üzemszerű sem egyébb önálló tevékenységeik körén belül használni. Ezek a garanciafeltételek szabályozzák a kiegészítő garan- ciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsennek ez a garnacia által érintve. A garanciateljesítményünk az Ön számára díjmentes.

2. A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezet gyártótol megvásárolt új

készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elhárí- tására vagy a készülék kicserélésére. Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha, egyenértékű igénybevételnek lett kitéve.

3. A szavatosságunk alol ki vannak véve:

- olyan károk a készüléken, amelyek az összeszerelési utasítás fi gyelmen kívül hagyása vagy ame- lyek a nem szakszerű felszerelés, a használati utasítás fi gyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok fi gyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek. - károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk), erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre. - károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy egyébb természetes elkopásra vezethetőek vissza.

4. A garancia időtartama 24 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a

garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvé- nyes.

5. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím

alatt: www.isc-gmbh.info. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a bizo- nylatát vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy típustábla nélkül kerülnek beküldésre, azok hiányzó hozzárendelési lehet őség miatt ki vannak zárva a garnciateljesít- mény alol. Ha a készülék defektjére kiterjed a garnciateljesítményünk, akkor azonnal visszakap egy megjavított vagy egy új készüléket. Magától érthetődő, hogy a költségek megtérítése ellenében szívesen megjavítsuk azokat a készüléken levő defekteket, amelyek nem esnek a garancia terjedelme alá vagy amelyeket már nem érinti a garan- cia. Ehhez kérjük a készüléket a szervízcímünkre beküldeni. Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira. Anl_TC_TS_1200_SPK9.indb 172Anl_TC_TS_1200_SPK9.indb 172 25.07.2018 11:41:2625.07.2018 11:41:26GR
