BEDIENUNGSANLEITUNG TCTS 1200 EINHELL
Art.-Nr.: 43.407.47 I-Nr.: 11016
-2-
D

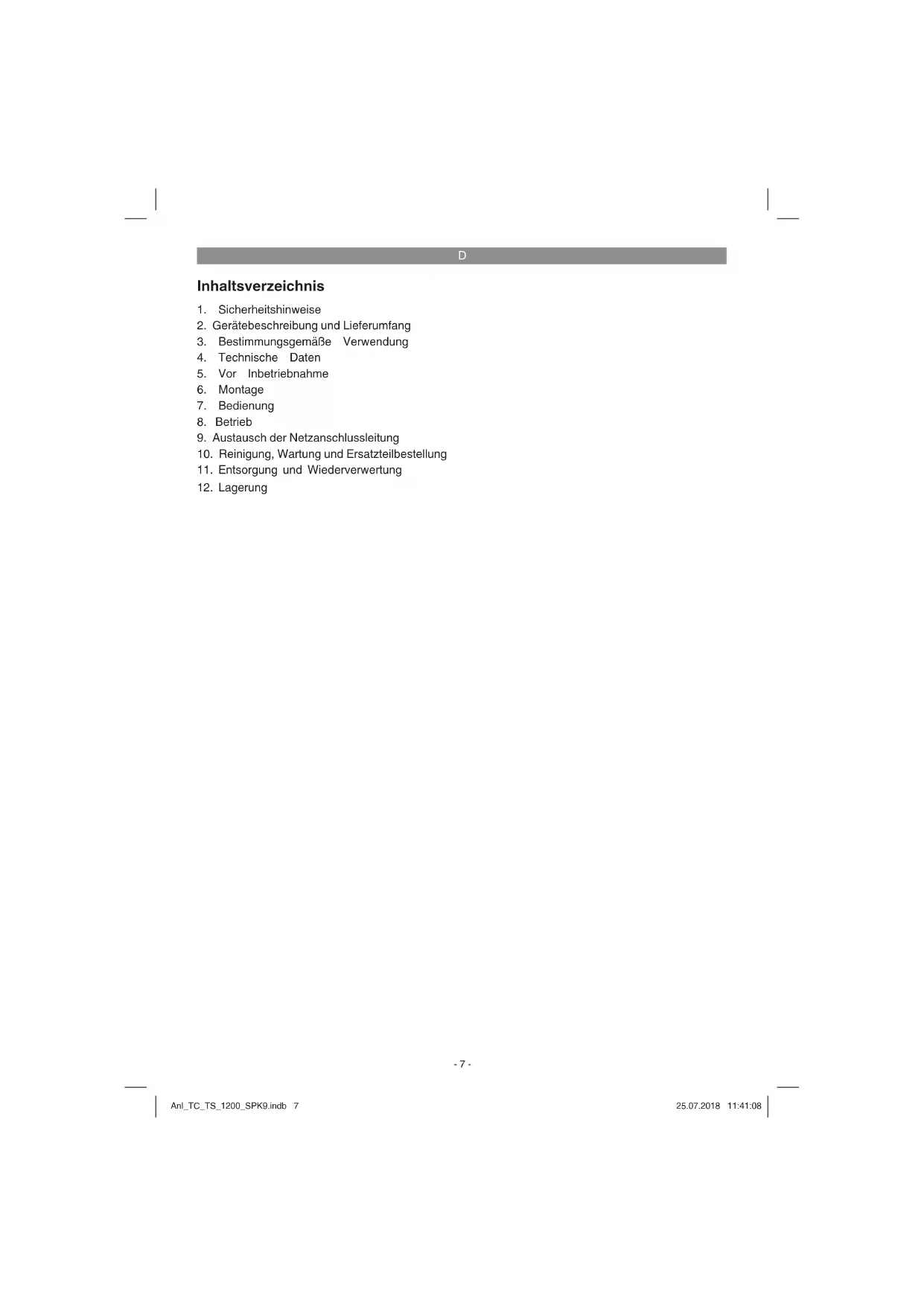

Inhaltsverzeichnis
- Sicherheitshinweise
- Gerätebeschreibung und Lieferumfang
- Bestimmungsgemäß Verwendung
- Technische Daten
- Vor Inbetriebnahme
- Montage
- Bedienung
- Betrieb
- Austausch der Netzanschlussleitung
- Reinigung, Wartung und Ersatzteilbestellung
- Entsorgung und Wiederverwertung
- Lagerung
D
Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lessen
Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärn kann Gehörverlust bewirken.
Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Materialarf nicht bearbeitet werden!
Vorsicht! Tragen Sie eine Schutzbrille. Wahrend der Arbeit entstehende Funken oder aus dem Gerä heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
Vorsicht! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen.
OFF ON
Uberlastschalter
D
Gefahr!
Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie die sie gut auf, damit ihren die Informationen jederzeit zur Verführung stehen. Falls Sie das Gerät an andere Personen übergeben sollenen, händigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fnden Sie im beiliegenden Heftchen! Gefahr!
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
2. Gerätebeschreibung und Lieferumfang
2.1 Gerätebeschreibung
(Bild 1-3, 5, 6, 8, 10, 14)
1 Sägetisch
2 Sageblattschutz
3 Schiebestock
4 Sageblatt
5 Spaltkeil
6 Tischeinlage
7 Parallelanschlag, komplett
8 Handrad
9 Feststellgriff
10 Überlastschalter
11 Ein-/Ausschalter
12 Feststellknopf
13 GummifuB
14 Queranschlag
15 Schraube
16 Absaugadapter
17 Schraube
18 Loch (Spaltkeil)
19 Befestigungsschraube
20 Schraube
21 Nut
22 Skala
23 Anschlagschiene
24 Halter
25 Schlitz
26 Schraube
27 Schlitz
28 Untere Sägeblattabdeckung
29 Werkzeughaken
30 Ringschlüssel 19/8 mm
31 Ringschlussel 10/8 mm
32 Abdeckblech
33 Schrauben-Tischeinlage
a Klemmblech
b Unterlegscheibe
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sichitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gultigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben.itte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.
- Offnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
- Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/und Transportsicherungen (falls vorhanden).
- Überprüfen Sie, ob der Lieferumfang vollständig ist.
- Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
Bewahren Sie die Verpackung nach Mochlichkeit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerat und Verpackungsmaterial sind kein Kinderspielzeug! Kinder)dufen nicht mit Kunststoff beuteln, Folien und Kleinteilen spiel! Es besteht Verschluckungs- und Erstlichkeitsgefahr!
Sageblattschutz
Schiebestock
- Parallelanschlag
Queranschlag
Montagematerial
Ringschlüssel 19/8 mm
D
Ringschlüssel 10/8 mm
Originalbetriebsanleitung
- Sicherheitshinweise
3. Bestimmungsgemäß Verwendung
Die Tischkreissage dient zum Längs- und Querschneiden (nur mit Queranschlag) von Holzern aller Art, entsprechend der Maschinengröbe. Rundholzer aller Art)dürfen nicht geschritten werden.
Die Maschinearf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.
Es durfen nur fur die Maschine geeignete Säeblätter (HM- oder CV-Säeblätter) verwendet werden. Die Verwendung von HSS-Säeblättern und Trennscheiben aller Art ist untersagt.
Bestandteil der bestimmungsgemäBen Verwendung ist auch die Bechtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung. Personen, die die Maschine bedienen und warten, müssen mit dieser vertraut und über möglichche Gefahren unterrichtet sein. Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten. Sonstige allgemeine Regeln in arbeitsmedizinischen und Sicherheitstechnischen Bereichen sind zu beachten.
Veränderungen an der Maschine schlieben eine Haftung des Herstellers und darauf entstehende Schäden gänzlich aus. Trotz bestimmungsgemäß Verwendung können bestimmte Restrisikofaktoren nicht vollständig ausgeräum werden. Bedingt durch Konstruktion und Aufbau der Maschine können folgende Punkte auftreten:
- Berührung des Sägeblattes im nicht abgedeckten Sägebereich.
Eingreifen in das laufende Sägeblatt (Schnitt
verletzung)
Ruckschlag von Werkstücken und Werkstückteilen.
Sägeblattbrüche.
- Herausschleudern von fehlerhaften Hartmetallteilen des Sägeblattes.
Gehorschaden bei Nichtverwendung des nötigen Gehorschutzes.
Gesundheitsschädliche Emissionen von Holzstauben bei Verwendung in geschlossen Räumen.
4. Technische Daten
Wechselstrommotor 220-240V 50Hz
Leistung P. S1 900 W / S6 40% 1200 Watt
Leerlaufdrehzahl n. 4800 min-1
Hartmetallsageblatt 210x030x2,6mm Anzahl der Zähne. 24
TischgroBe 525x400mm
Schnitthöhe max. 45 mm/90° 27 mm/45°
Hohenverstellung stufenlos 0 - 45 mm
Sägeblatt schwenkbar stufenlos 0^ - 45^
Abauganschluss 36 mm Gewicht ca.16 kg Schutzklasse:
Dicke des Spaltkeils: 2,2 mm
Betriebssart S6 40%: Durchlaufbetrieb mit Aussetzbelastung (Spieldauer 10 min). Um den Motor nicht unzulässig zu erwärmen darf der Motor 40% der Spieldauer mit der angegebenen Nennleistung betrieben werden und muss anschließend 60% der Spieldauer ohne Last weiterlaufen.
Gefahr!
Gerausch und Vibration
Die Gerausch- und Vibrationswerte wurden entsprechend EN 61029 ermittelt.
Betrieb
Schaldruckpegel LpA 93,7dB(A)
Unsicherheit KnA 3dB
Schalleistungspegel LwA 106,7 dB(A)
Unsicherheit KwA 3dB
Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeitsplatzwerte darstellen. Obwohl es eine Korrelation zwischen Emissions- und Immissionspe
D
geln gibt, kann daraus nicht zuverlüssig abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren, welche den derzeitigen am Arbeitsplatz vorhandenen Immissionspegel beeinflussen können, beinhalten die Dauer der Einwirkungen, die Eigenart des Arbeitsraumes, andere Gerauschquellen usw., z.B. die Anzahl der Maschinen und anderen benachbarten Vorgängen. Die zuverländigen Arbeitsplatzwerte können ebenso von Land zu Land variieren. These Information soll jeder den Anwender befähigen, eine bessere Abschätzung von Gefährdung und Risiko vorzunehmen.
Tragen Sie einen Gehorschutz.
Die Einwirkung von Larm kann Gehorverlust bewirken.
Beschränken Sie die Gerauschentwicklung und Vibration auf ein Minimum!
- Verwenden Sie nur einwandfrei Geräte.
Warten und reinigen Sie das Gerät regelmäßig.
Passen Sie ihre Arbeitsweise dem Gerat an.
- Überlasten Sie das Gerät nicht.
- Lassen Sie das Gerät gegebenenfalls überprüfen.
Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
Vorsicht!
Restrisiken
Auch wenn Sie these Elektrowerkzeug vorschrifsmäßig bedieten, bleiben immer Restrisiken bestehen. Folgende Gefahren konnen im Zusammenhang mit der Bauweise und Ausführung these Elektrowerkzeuges auftreten:
- Lungenschäden, falls keine geeignete Staubschutzmaske getragen wird.
- Gehorschaden, falls kein geeigneter Gehorschutz getragen wird.
5. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschlieben, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.
Warning!
Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.
Tischkreissäge auspacken und auf eventuelle Transportbeschädigungen überprüfen
Die Maschine muß standsicher aufgestellt werden, d.h. auf einer Werkbank, oder festem Untergestell festgeschraubt werden.
Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.
Das Sageblatt muß frei laufen können.
- Bei bereits bearbeiteten Holz auf Fremdkörper wie z.B. Nagel oder Schrauben usw achten.
- Bevor Sie den Ein-/ Ausschalter betätigten, vergewissem Sie sich, ob das Sägeblatt rich-tig montiert ist und bewegliche Teile leicht-gängig sind.
6. Montage
Gefahr! Vor allen Wartungs-Umrüst- und Montagearbeiten an der Kreissäge ist der Netzstecker zuziehen.

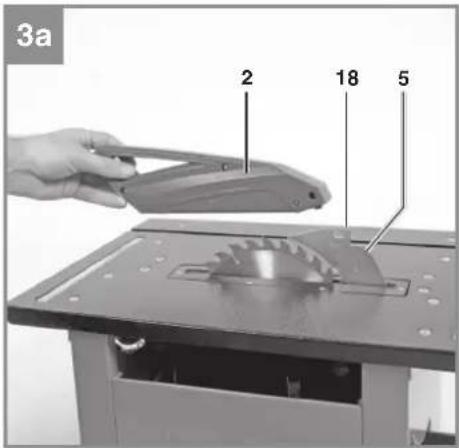

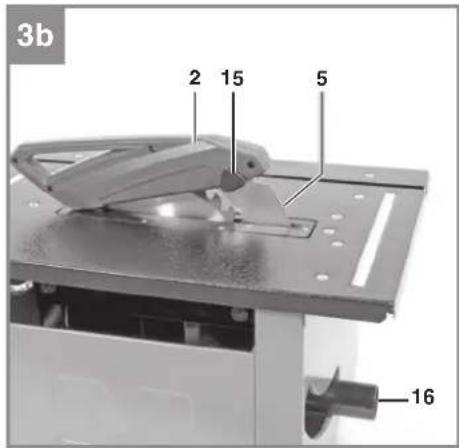

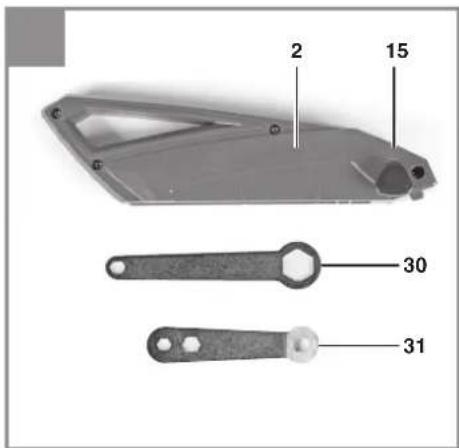

6.1 Säeblattschutz montieren / demontieren (Abb. 3)
Sageblattschutz (2) auf den Spaltkeil (5) aufsetzen, so daß die Schraube durch das Loch (18) des Spaltkeils paßt.
- Schraube (15) nicht zu fest anziehen; der Sägeblattschutz muss frei beweglich bleiben.
Die Demontage erfolgt in umgekehrter Reihenfolge.
Warning! Vor Sägebeginn muß der Sägeblattschutz (2) auf das Sägegut abgesenkt werden.
D

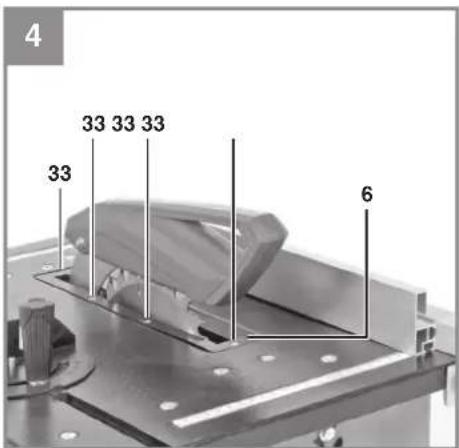

6.2 Tischeinlage austauschen (Abb. 4)
Bei Verschleib oder Beschädigung ist die Tischeinlage zu tauschen, ansonsten besteht erhöhte Verletzungsgefahr.
Sageblattschutz (2) abnehmen
Schauben (33) entfernen.
Die verschlissene Tischeinlage (6) Herausnehmen.
Die Montage der neuen Tischeinlage erfolgt in umgekehrter Reihenfolge
6.3 Spaltkeil einstellen (Abb. 5-9)
Gefahr! Netzstecker ziehen
Sageblatt (4) auf niedrigste Schnitttiefe einfahren, in die 0^ Stellung bringen und ar-retieren.
Abdeckblech demontieren (s. 6.4)

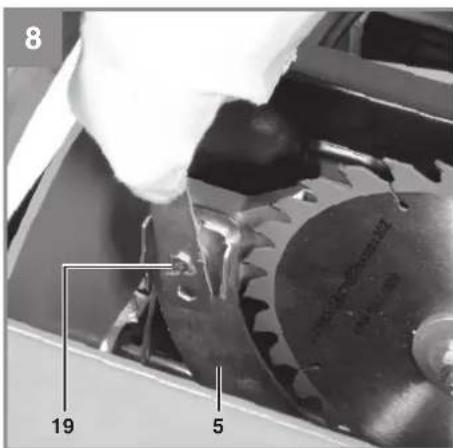

Die Befestigungsschraube (19) lockern.

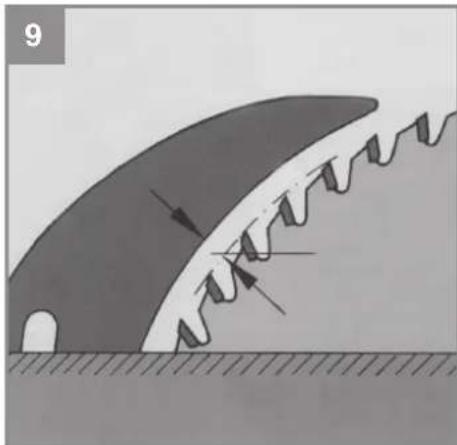

Der Abstand zwischen Sageblatt (4) und Spaltkeil (5) soll 3-5mm sein.
Die Schraube (19) wieder festziehen und das Abdeckblech (32) wieder montieren.

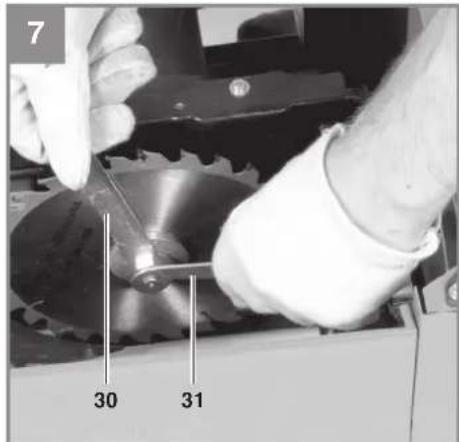

6.4 Montage/Wechsel des Sägeblatt (Abb. 5,6)
Gefahr! Netzstecker ziehen!

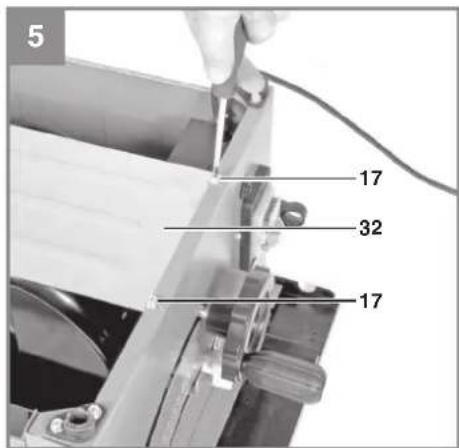

- Offnen Sie die Schrauben (17) am Abdeckblech (32) an der Unterseite der Sage.

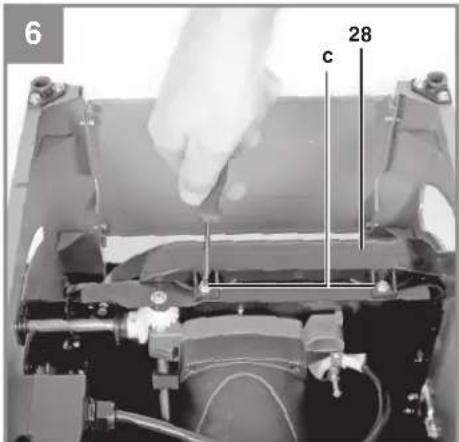

- Offnen Sie die Schrauben (c) am unteren Sageblattschutz (28) und klappen Sie diesen auf.
- Achtung! Mutter in Rotationsrichtung des Sägeblattes drehen.
- Außeren Flansch abnehmer und altes Sageblatt schrag nach unter vom inneren Flansch abziehen.
Sägeblattflansche vor der Montage des neuen Sägeblattes sorgfältig reinigen
Das neue Sägeblatt in umgekehrter Reihenfolge wieder einsetzen und festziehen
- Achtung! Laufrichtung beachten, die Schnittschräge der Zähne muß in Laufrichtung, d.h. nach vorne zeigen (siehe Pfeil auf dem Sägeblattschutz)
Schlieben Sie den Sageblattschutz und verschrauben Sie ihn mit den Schrauben (c).Befestigen Sie danach wieder das Abdeckblech 32)mit den Schrauben (17).
- Bevor Sie mit der Säge wieder arbeiten, ist die Funktionsfähigkeit der Schutzeinrichtungen zu prufen.

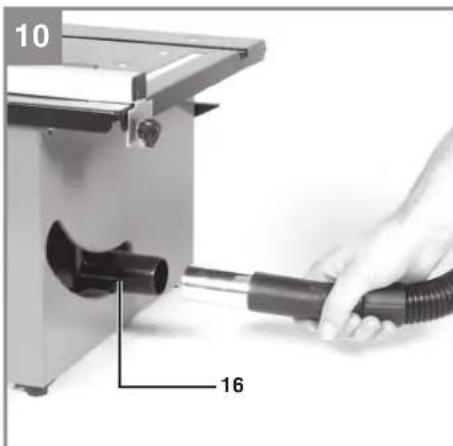

6.5 Spanabsaugung (Abb. 10)
Die Säge ist mit einem Absaugstutzen (16) für Späne ausgestattet.
- Sie kann so auf einfache Weise an alle Span-absaugungen angeschlossen werden.
Betreiben Sie das Gerät nur mit Absaugung.
- Überprüfen und reinigen Sie regelmäßig die Absaugkanäle.
7. Bedienung

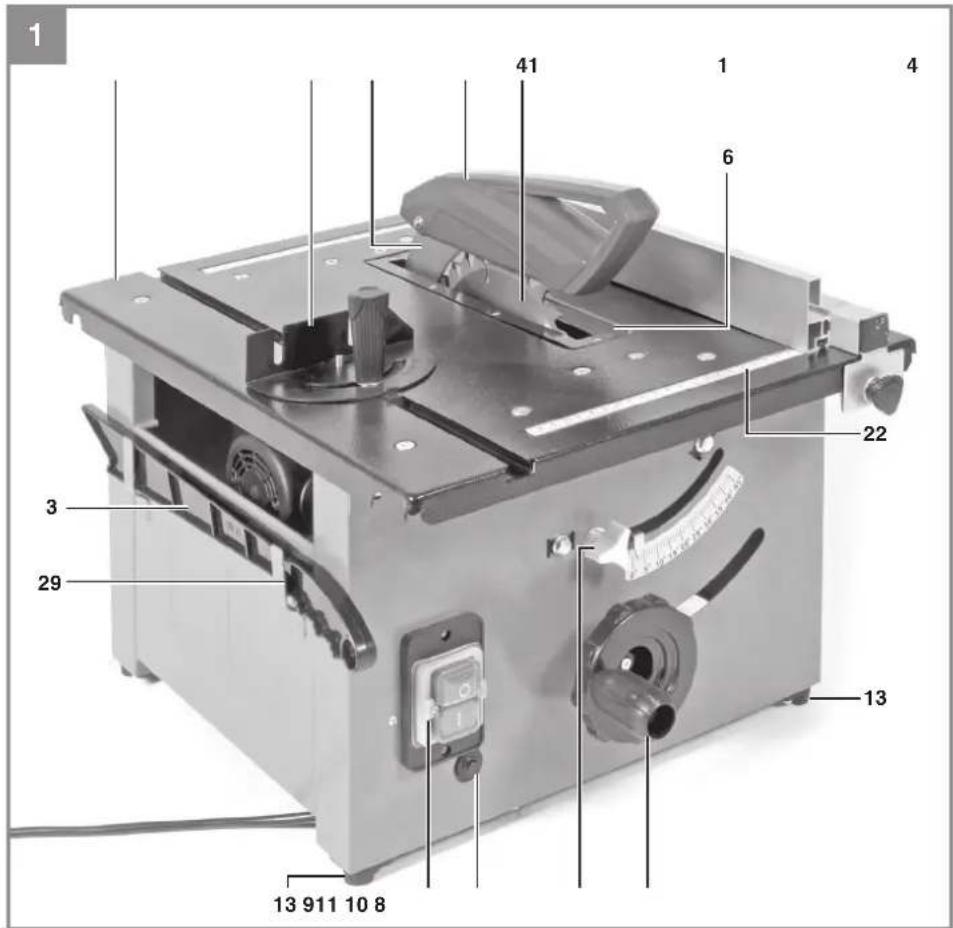

7.1. Ein/Aus-Schalter (Abb. 1)
Durch Drucken der grünen Taste, "kann die Säge eingeschaltet werden. Vor Beginn des Sagens abwarten, bis das Sägeblatt seine maximale Drehzahl erreicht hat.
Um die Sage wieder auszuschalten, muß die rote Taste „0" gedrückt werden.
Der Motor these Gerats ist mit einem Überlastschalter (10) gegen Überlastung geschützt. Bei Überschreiben des Nennstroms schaltet der Überlastschalter (10) das Gerät aus.
- Lassen Sie das Gerät mehrere Minuten abkühlen.
- Drucken Sie den Überlastschalter.
Schalten Sie das Gerät durch Drücken der grünen Taste, ein.
7.2.Schnitttiefe (Abb 1)
Durch Drehen des Handrads (8), kann das Sägeblatt (4) auf die gewünschte Schnittiefe eingestellt werden.
Entgegen dem Uhrzeigersinn:
groBere Schnittiefe
Im Uhrzeigersinn:
kleinere Schnittiefe
7.3. Parallelanschlag

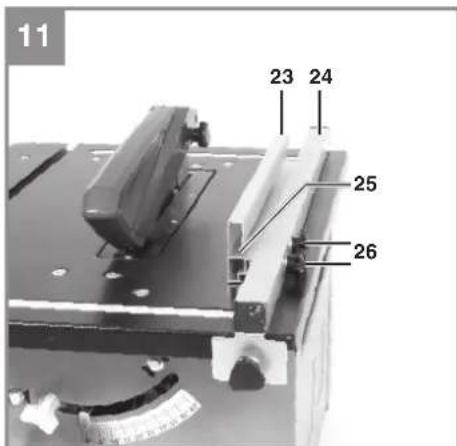

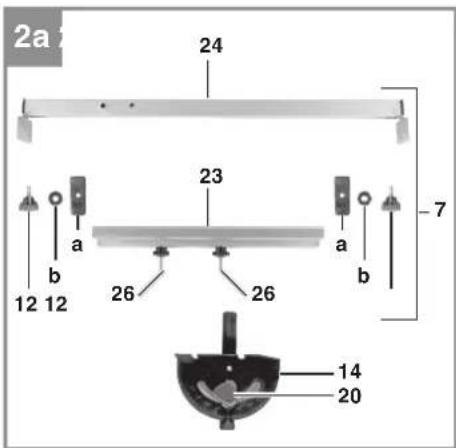

7.3.1.Anschlaghe (Abb.2, 11-14)
Montieren Sie den Parallelanschlag am Sägetisch indem Sie den Halter (24) am Tisch verschauben: Außen am Tisch: Feststellknöppe (12) und Unterlegscheibe (b), Innen am Tisch: Klemmblech (a). Verschauben Sie dann die Anschlagschiene (23) und den Halter (24) mit den Schrauben (26).
- Der mitgelieferte Parallelanschlag (7) besitz zwei verschiedene hohe Führungsflächen.
- Je nach Dicke der zu schneidenden Materia
D
lien muß die Anschlagschiene (23) nach Abb. 11, für dickes Material und nach Abb. 12 für dünnes Material verwendet werden.

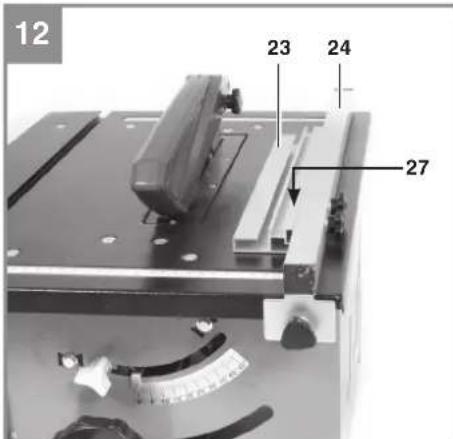

Zum Umstellen der Anschlagschiene (23) auf die niedere Führungsfläche, müssen die beiden Rändelschrauben (26) gelockert werden, um die Anschlagschiene (23) vom Halter (24) zu halten.
Die beiden Rändelschrauben (26) durch den einen Schlitz (27) in der Anschlagschiene (23) Herausnahmen und in den anderen Schlitz (25) wieder einsetzen.
Anschlagschiene (23) wieder auf den Halter (24) montieren.
Die Umstellung auf die hohe Führungsflächenu analog durchgefuhrt werden.
7.3.2.Schnittbreite (Abb.14)
- Beim Längsschneiden von Holzteilen muß der Parallelanschlag (7) verwendet werden.
- Der Parallelanschlag (7) kann auf beiden Seiten des Sagetisches (1) montiert werden.
- Unter Zuhlifenahme der Skala (22) auf dem Sägetisch (1) kann der Parallelanschlag (7) auf das gewünschte Maß eingestellt werden.
Die beiden Feststellschrauben (12) festziehen, um den Parallelanschlag (7) zu fixieren.
- Machen Sie einen Probeschnitt zum Messen der Breite, bevor sie das eigentliche Werkstück schneiden. So vermeiden Sie Ungenau-gkeiten der Skala oder der Einstellung.

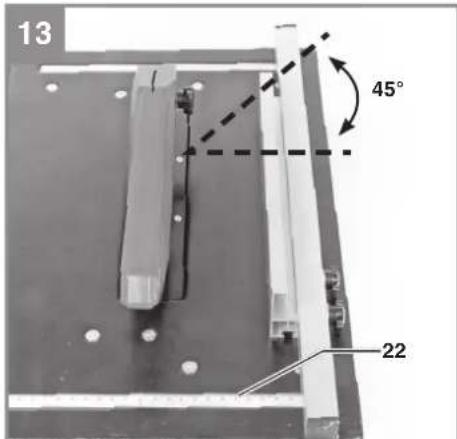

7.3.3.Anschlaglange einstellen (Abb.11,13)
Um das Klemmen des Schnittgutes zu vermeiden, ist die Anschlagschiene (23) in Längsrichtung verschiebbar.
- Faustregel: Das hintere Ende des Anschlages stöhrt an eine gedachte Linie, die etwas bei der Sägeblattmitte beginnnt und unter 45^ nach hinten verläuft.
Benötigte Schnittbrite einstellen
- Rändelschrauben (26) lockern und
Anschlagschiene (26) so welt vorschiben,
bis die gedachte 45^ Linie beruhr wird.
-Randelschrauben (26) wieder festziehen.

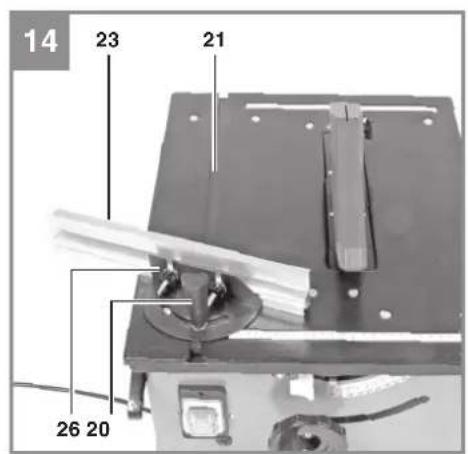

7.4. Queranschlag (Abb. 14)
- Queranschlag (14) in die Nut (21) des Sägetisches schieben.
Schraube (20) lockern.
Queranschlag (14) drehen, bis der Pfeil auf das gewünschte Winkelmaß zeigt.
Schaube (20) wieder festziehen.
Achtung!
Anschlagschiene (23) nicht zuweit in Richtigung Sägeblatt schieben.
Der Abstand zwischen Anschlagschiene (23) und Sägeblatt (4) sollen ca. 2 cm detragen.

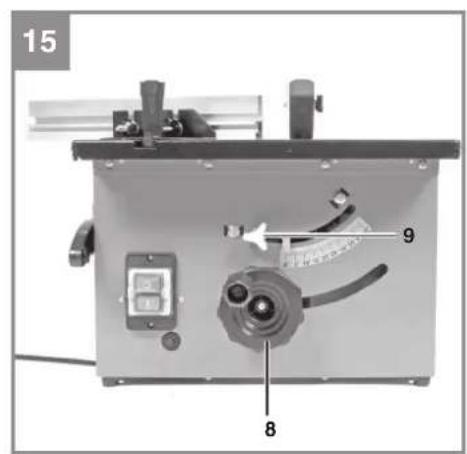

7.5. Winkeleinstellung (Abb. 15)
Losen Sie den Feststellgriff (9).
- Verstellen Sie den Sägeblattwinkel, indem Sie das Handrad (8) schieren.
- Arretieren Sie den Feststellgriff.
8. Betrieb
Warning!
- Nach jeder neuen Einstellung empfehlen wir einen Probeschnitt, um die eingestallen Maße zu überprüfen.
- Nach den Einsatzen der Säge abwarten, bis das Sägeblatt seine maximale Drehzahl erreicht hat, bevor Sie den Schnitt durchführren.
Achtung beim Einsatzdien!
- Betreiben Sie das Gerät nur mit Absaugung.
- Überprüfen und reinigen Sie regelmäßig die Absaugkanäe.

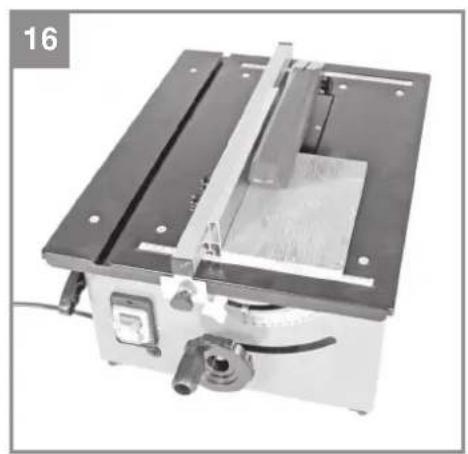

8.1.1 Ausführren von Längsschnitten (Abb. 16)
Hierbei wird ein Werkstück in seiner Längsrichtung durchschnitten.
Eine Kante des Werkstücks wird gegen den Parallelanschlag (7) gedrückt, während die fl ache Seite auf dem Sägetisch (1) aufliegt. Der Sägebllatschutz (2) muß immer auf das Werkstück abgesenkt werden.
Die Arbeitsstellung beim Langsschnitt dart nie in einer Linie mit dem Schnittverlauf sein.
- Parallelanschlag (7) entsprechend der Werkstückshe und der gewünschten Breite einstellen. (siehe 7.3.1, 7.3.2)
Sage einschalten
Hände mit geschlossenen Fingern flach auf das Werkstück legen und Werkstück am Parallelanschlag (7) entlang in das Sägeblatt (4) schieren.
- Seitliche Führung mit der linken oder rechten Hand (je nach Position des Parallelanschages) nur bis zu Schutzhaubenvorderkante.
Werkstuck immer bis zum Ende des Spaltkeils (5) durchschieben.
- Der Schnittabfall bleibt auf dem Sägetisch (1) liegen, bis sich das Sägeblatt (4) wieder in Ruhestellung befindet.
D
- Lange Werkstücke gegen Abkippen am Ende des Schneidevorgangs sichern! (z.B. Abrollstandner etc.)

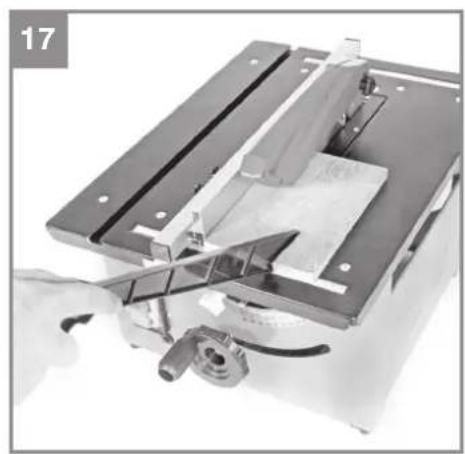

8.1.2. Schneiden schmaler Werkstücke (Abb. 17)
Längsschnitte von Werkstücken mit einer Breite von weniger als 120mm müssen unbedingt unter Zuhilfenahme eines Schiebestoxes (3) durchgeführten. Schiebestox ist im Lieferumfang enthalten.Verschlussenen bzw. beschädigten Schiebestox umgehend austauschen.

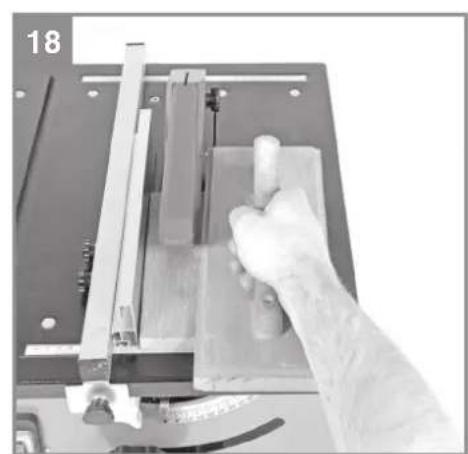

8.1.3. Schneiden sehr schmaler Werkstücke (Abb. 18)
- Für Längsschnittte von sehr schmalen Werkstücken mit einer Breite von 30 mm und weniger ist unbedingt ein Schieberholz zu verwenden.
Dabei ist die niedrige Führungsfläche des Parallelanschlages zu bevorzugen.
- Schieberholz nicht im Lieferumfang enthalten! (Erhältlich im einschlädigen Fachhandel) Verschlissenes Schieberholzrechtzeitig ersetzen.
8.1.4. Ausführren von Schrägschnitten (Abb. 15/19)
Schragschnitte werden grundsatzlich unter der Verwendung des Parallelschages (7) durchgeführt.
Säeblatt (4) auf das gewünschte Winkelmaß einstehen. (siehe 7.5.)
- Parallelanschlag (7) je nach Werkstückbreite und -höhe einstellen (siehe 7.3.1)
Schnitt entsprechend der Werkstückbreite durchführren (siehe 8.1.1. und 8.1.2 und 8.1.3.)

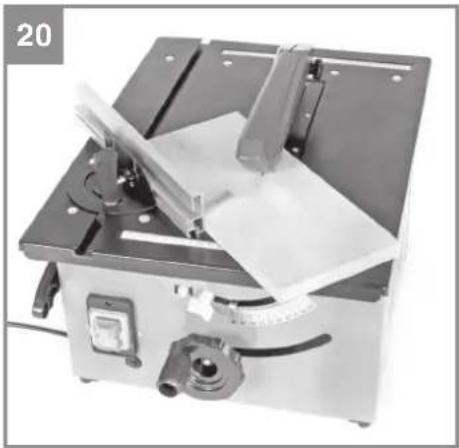

8.1.5. Ausführung von Querschnitten (Abb. 20)
- Queranschlag (14) in eine der beiden Nuten (21) des Sägetisches schieben und auf das gewünschte Winkelmaß einstellen. (siehe 7.4.) Sollte das Sägeblatt (4) zusammen schrag gestellt werden, dann ist die Nut (21) zu verwenden, welche ihre Hand und den Queranschlag nicht mit dem Sägeblattschutz in Kontakt kommt laßt.
Werkstuck fest gegen den Queranschlag (14) drucken.
Sage einschalten.
- Queranschlag (14) und Werkstück in Richtung des Sageblattes schiben, um den Schnitt aussufahren.
- Warning!
Halten Sie immer das geführte Werkstück fest, die das frei Werkstück, welche abgeschnitten wird.
Queranschlag (14) immer so welt vorschiben, bis das Werkstück vollständig durchgeschritten ist.
Säge wieder ausschalten.
Sägeabfall erst entfernen, wenn das Sägeblatt stillsteth.
9. Austausch der Netzanschlussleitung
Gefahr!
Wenn die Netzanschlussleitung theses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich quali zierte Person ersetzt werden, um Gefährdun-gen zu vermeiden.
D
10. Reinigung, Wartung und Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungsrarbeiten den Netzstecker.
Vor jeglicher Einstellung, Instandhaltung oder Instandsetzung Netzsteckerziehen.
Tipp! Für ein gute Arbeitsergebnis empfehlen wir hochwertiges Zubehör von kwb! www.kwb.eu welcome@kwb.eu
10.1 Reinigung
- Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehause so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
- Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
- Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese können die Kunststoffe des Gerätes angereiben. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
10.2 Kohlebürsten
Bei übermäßiger Funkenbildung setzen Sie die Kohlebürsten durch eine Elektrofachkraft überprüfen.
Gefahr! Die Kohlebürsten * durren nur von einer Elektrofachkraft ausgewechselt werden.
10.3 Wartung
Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.
10.5 Transport
Transportieren Sie die Maschine nur durch Anheiten am Sagetisch. Verwenden Sie Schutzvorrichtungen wie Sägeblattschutz, Anschlagschienen niemals zur Handhabung oder Transport.
11. Entsorgung und Wiederverwertung
Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist damit wieder verwendbar oder kann dem Rohstoff kreislauf zugreifenwert werden. Das Gerät und dessen Zubehör bestehen aus verschiedene Materialien, wie z.B. Metall und Kunststoffe. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung soll das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle besteht ist, sollenn Sie bei der Gemeindeverwaltung nachfragen.
12. Lagerung
Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30^ . Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.
10.4 Ersatzteil- und Zubehörbestellung:
Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden; Typ des Gerätes
Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils
Aktuelle Preisere und Info fienden Sie unter www.isc-gmbh.info
D
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmull!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getreten gesammelt werden und einer umwelt-gerechten Wiederverwertung zugeführten werden.
Recycling-Alternative zur Rücksendeauff ordierung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendsung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschaft- und Abfallgesetze durchfuhlrt. Nicht betroften sind den Altgeräten beigeufige Zubehörteile und Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfaltigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
D
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmer. Diese stehen Ohnen für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleibteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.
Es ist zu beachten, dass bei thisem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen VerschleiB unterliegen bzw. folgende Teile als Verbrauchsmaterialien bestehtigt werden.
| Kategorie Beispiel | |
| Verschleibsteile*Kohlebürsten,Keilriemen,Tischeinlage,Schiebestock | Schiebestock |
| Verbrauchsmaterial/Verbrauchsteile*Sägeblatt | |
| Fehlsteile | |
- nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.itte achten Sie auf eine genaue Fehlerbeschreibung und beantwerten Sie dazu in jedem Fall folgende Fragen:
- Hat das Gerät bereits einmal Funktioniert oder war es von Anfang an defekt?
- Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
- Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
Beschreiben Sie diese Fehlfunktion.
D
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte diese Gerät davon nicht einwandfrei Funktionieren, bedauern wir thishr und bitten Sie, sich an unseren Servicdienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch tefo-nisch über die angegebene Servicerufnummer zur Verfugung. Für die Geltendmachung von Garantiansprüchen gilt folgenden:
- These Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. tatsächliche Personen, die diesen Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufen seiner Neugeräte verspricht. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
- Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ohnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler berufen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränk.itte beachten Si, dass unsere Geräte bestimmungsgemäß nicht fur den gewerblichen, handwerklichen oder berufflichen Einsatz konstruiert werden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
-
Von unserer Garantie ausgenommen sind:
-
Schaden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.
-
Schaden am Gerät, die durch missbrächliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z.B. Schäden durch Herunterfallen) entstandens sind.
-
Schäden am Gerät oder an Teilen des Gerats, die auf einen gebrauchsgemänen, üblichen oder sonstigen natürlichen Verschleib zurückzuführen sind.
-
Die Garantiezeit beträgt 24 Monate und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.
- Für die Geltendmachung Ihres Garantieanspruches melden Sieitte das defekte Gerat an unter: www.isc-gmbh.info. Halten Sieitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugerats bereit. Gerate, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmoglichkeit ausgeschlssen. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-riertes oder neues Gerat zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch freme Defekte am Gerät, die vom Garantiumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Serviceadresse.
Für Verschleib-, Verbrauchs- und Fehlsteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
D
Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.
Sollten einmal Probleme oder Fragen zu ihrem Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info weitere Aktionen durchführren. Hier einige Beispiele:
Ersatzteile bestellen
Aktuelle Preisauskünfte
Verfugbarkeiten der Ersatzteile
Servicestellens Vorort fur Benzingeräte
Defekte Geräte anmelden
- Garantieverlängerungen (nur bei bestimmen Geräten)
Bestellverfolgung
Wir freuun uns auf ihren Besuch online unter www.isc-gmbh.info!
Telephone: 09951 / 95 920 00 • Telefax: 09951/95 917 00
E-Mail: info@einhell.de · Internet: www.isc-qmbh.info
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
GB
Table of contents
Beskriv venligst fejlfunktionen.
DK/N
Garantibevis
Kære kunde!
Endast for EU-länder
4. Technische gegevens
Wisselstroommotor 220-240 V 50 Hz
Vermogen P .S1 900 W / S6 40% 1200 W
Nullastoerental n. 4800 min
Beschermklasse: II/II
ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar
EU
D erkiart folgende Konformitat gemäß EU-Richtlinie und Normen für Artikel
Tischkreissage TC-TS 1200 (Einhell)
2014/29/EU
2005/32/EC_2009/125/EC
2014/35/EU
2006/28/EC
X 2014/30/EU
2014/32/EU
2014/53/EC
2014/68/EU
EU/2016/426
Notified Body:
EU/2016/425
X 2011/65/EU
X 2006/42/EC
Annex IV
Notified Body: TUV SUD Product Service GmbH (0123) Reg. No.: M6A 16 08 24192 01711
2000/14/EC 2005/88/EC
Annex V
Annex VI
Landau/Isar, den 09.07.2018
